Слайд 1

Описание слайда:

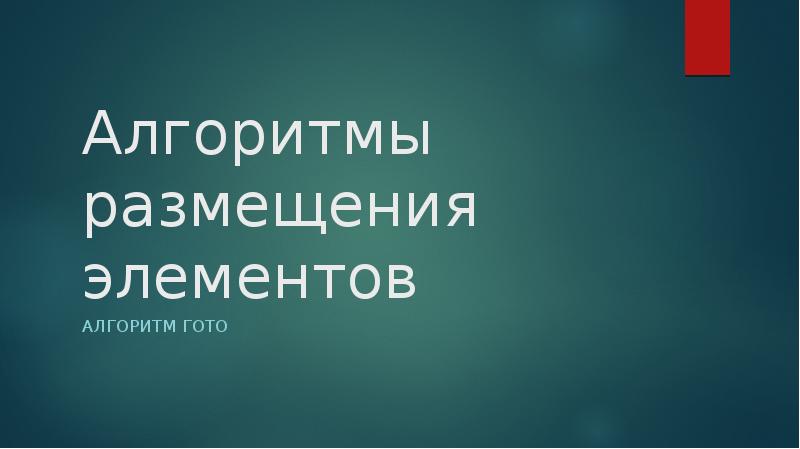

Алгоритмы размещения элементов Алгоритм Гото

Слайд 2

Описание слайда:

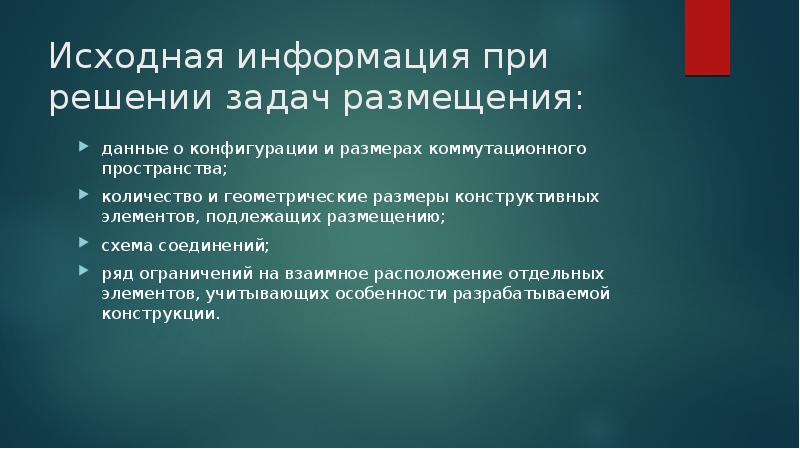

Исходная информация при решении задач размещения: данные о конфигурации и размерах коммутационного пространства; количество и геометрические размеры конструктивных элементов, подлежащих размещению; схема соединений; ряд ограничений на взаимное расположение отдельных элементов, учитывающих особенности разрабатываемой конструкции.

Слайд 3

Описание слайда:

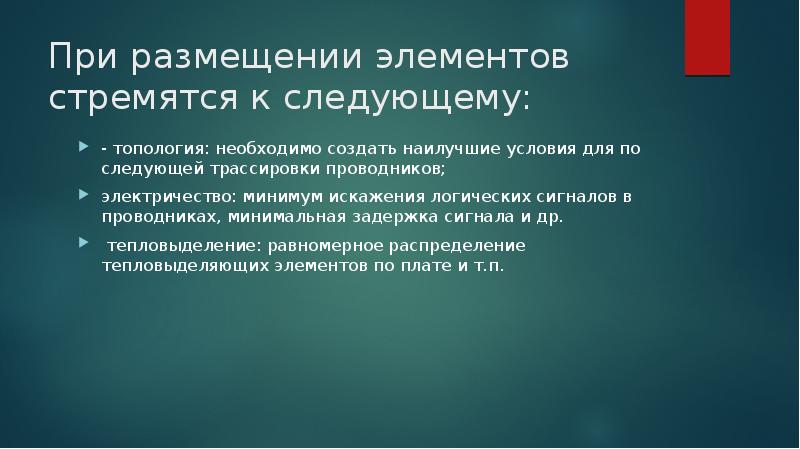

При размещении элементов стремятся к следующему: - топология: необходимо создать наилучшие условия для по следующей трассировки проводников; электричество: минимум искажения логических сигналов в проводниках, минимальная задержка сигнала и др. тепловыделение: равномерное распределение тепловыделяющих элементов по плате и т.п.

Слайд 4

Описание слайда:

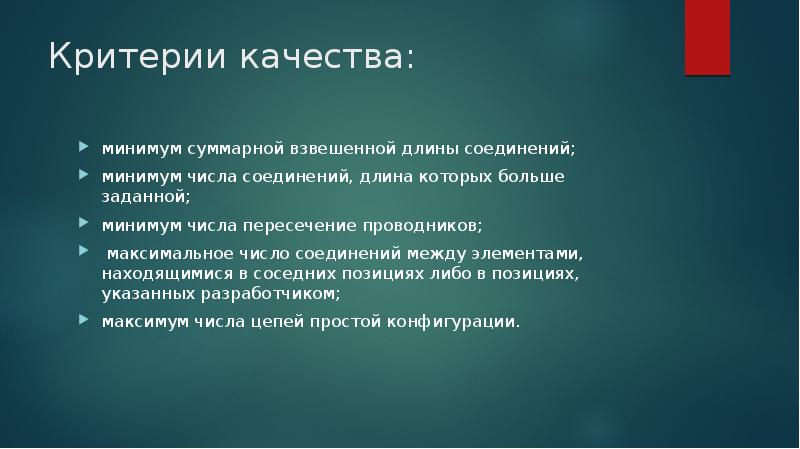

Критерии качества: минимум суммарной взвешенной длины соединений; минимум числа соединений, длина которых больше заданной; минимум числа пересечение проводников; максимальное число соединений между элементами, находящимися в соседних позициях либо в позициях, указанных разработчиком; максимум числа цепей простой конфигурации.

Слайд 5

Описание слайда:

Алгоритмы размещения элементов: 1. Метод ветвей и границ. 2. Последовательные алгоритмы. 3. Итерационные (парных перестановок и групповых перестановок). 4. Дихотомические. 5. Силовые (алгоритм попарных релаксаций и алгоритм Гото).

Слайд 6

Описание слайда:

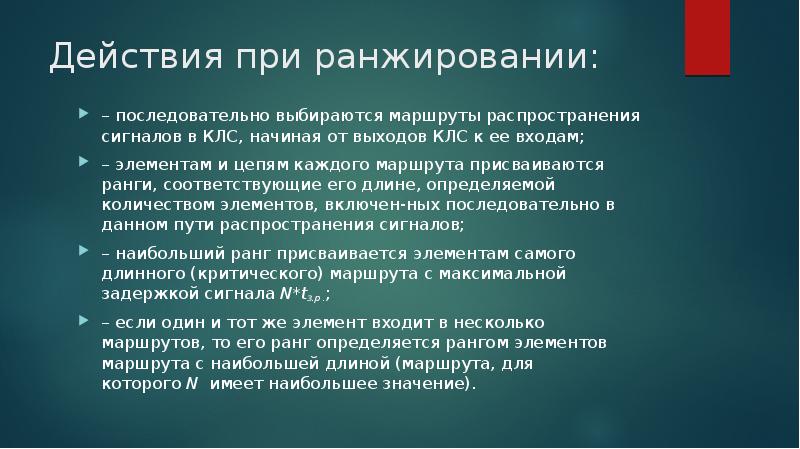

Действия при ранжировании: – последовательно выбираются маршруты распространения сигналов в КЛС, начиная от выходов КЛС к ее входам; – элементам и цепям каждого маршрута присваиваются ранги, соответствующие его длине, определяемой количеством элементов, включен-ных последовательно в данном пути распространения сигналов; – наибольший ранг присваивается элементам самого длинного (критического) маршрута с максимальной задержкой сигнала N*tз.р.; – если один и тот же элемент входит в несколько маршрутов, то его ранг определяется рангом элементов маршрута с наибольшей длиной (маршрута, для которого N имеет наибольшее значение).

Слайд 7

Описание слайда:

1. Из совокупности элементов маршрута с наибольшей длиной выбрать элемент хА, связанный с элементом-приемником, позиция которого на коммутационном поле кристалла задано. 2. Выбрать позицию на кристалле для размещения хА в e-окрестности элемента-приемника и линии наикратчайшего распространения сигнала по данному маршруту. 3. Составить список смежных с хА элементов ХА = {хi / i = 1,n} и упорядочить их по рангам, где n – число элементов хi, , смежных с хА. 4. Выбрать во множестве ХА среди не размещенных элементов элемент с наибольшим рангом. Если наибольший ранг среди не размещенных имеет только один элемент хк, то перейти к п. 6, иначе – к п. 5. 5. Если среди не размещенных элементов наибольший ранг имеют два или более элементов, например, элементы хк и хq, то выбрать хк, с которым связаны большее число цепей с наибольшим рангом. Если элементы хк и хq эквиваленты и по этому показателю, то выбор одного из них осуществить в произвольном порядке. 6. Выбранный элемент хк разместить на коммутационном поле кристалла в e - окрестности приоритетной позиции. 7. По отображению элемента хк составить список (множество) цепей U = {uj / j =1, s}, где s – число цепей, инцидентных с входными выводами хк. 8. Упорядочить цепи в списке в соответствии с рангами элементов, инцидентных к ним и просматривать их последовательно, в порядке убывания рангов элементов.

Слайд 8

Описание слайда:

Спасибо за внимание!

Слайд 9

Описание слайда:

Алгоритм выбора элементов и их размещения на кристалле: 9. Если ранги элементов, инцидентных к двум или более цепям равны, то выбор цепи осуществить в произвольном порядке. 10. Определить для выбранной цепи up элемент хp, который инцидентен к цепи up своим выходным выводом. 11. Если элемент хp окажется уже размещенным или элементом-источником сигнала, позиция которого на монтажном поле задано, то перейти к п. 12, иначе – к п. 6. 12. Проверить, все ли цепи uj, связанные с входными выводами элемента хк просмотрены. Если да, то перейти к п. 13, иначе выбрать следующую по списку цепь uк из множества U, т. е. uкÎU, k ¹ p, p := k и перейти к п. 10. 13. Определить цепь uк, связанную с выходным выводом элемента хк. 14. Из числа элементов, инцидентных своими входными выводами цепи uк, выбрать элемент хt , который уже размещен. 15. Проверить смежность хt с элементами хi множества ЕА, т. е. наличие его в списке ХА (хt Î ХА) Если элемент хt отсутствует в списке ХА, то перейти к п. 10, если хt принадлежит к множеству ХА, то перейти к п. 16. 16. Проверить, все ли элементы хi в списке ХА просмотрены. Если да, то перейти к п. 17, иначе – выбрать следующий по списку (среди не размещенных элементов) элемент и перейти к п. 6. 17. Перейти к размещению элементов по маршрутам, сходящимся к следующему элементу-приемнику.
