Слайд 1

Описание слайда:

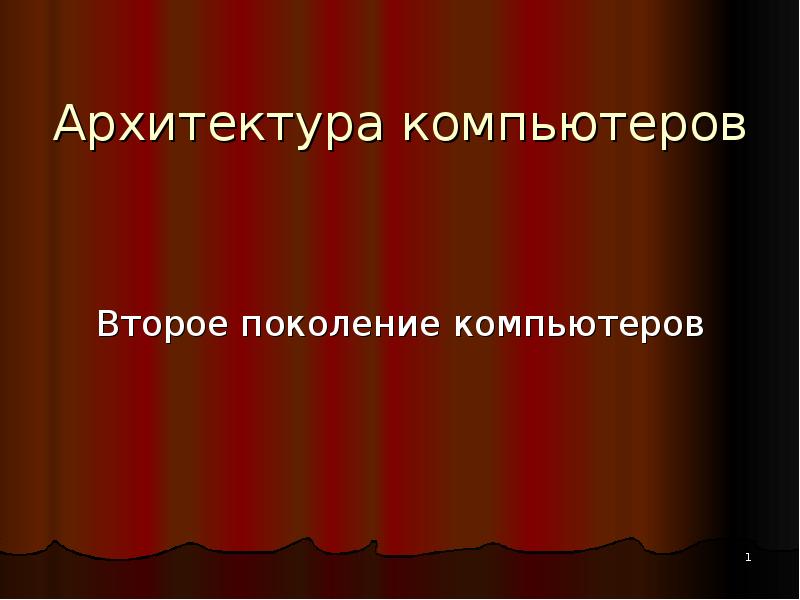

Архитектура компьютеров Второе поколение компьютеров

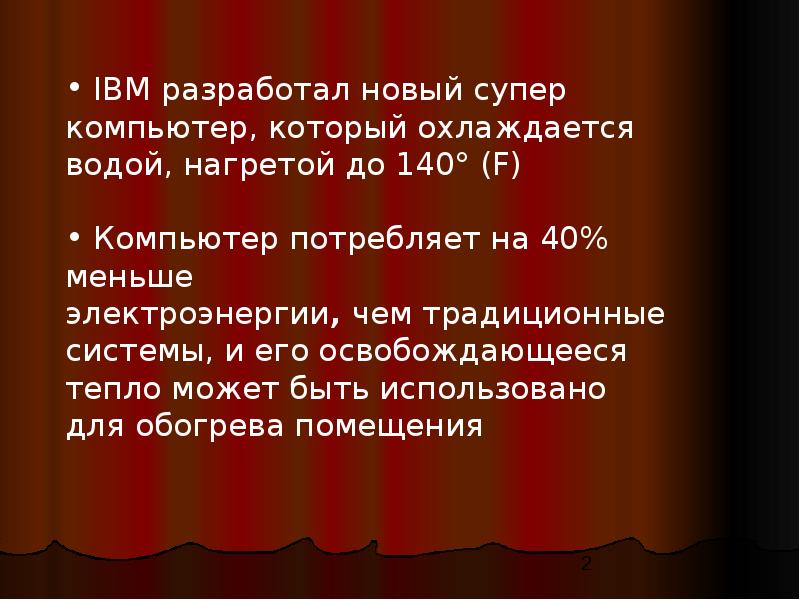

Слайд 2

Описание слайда:

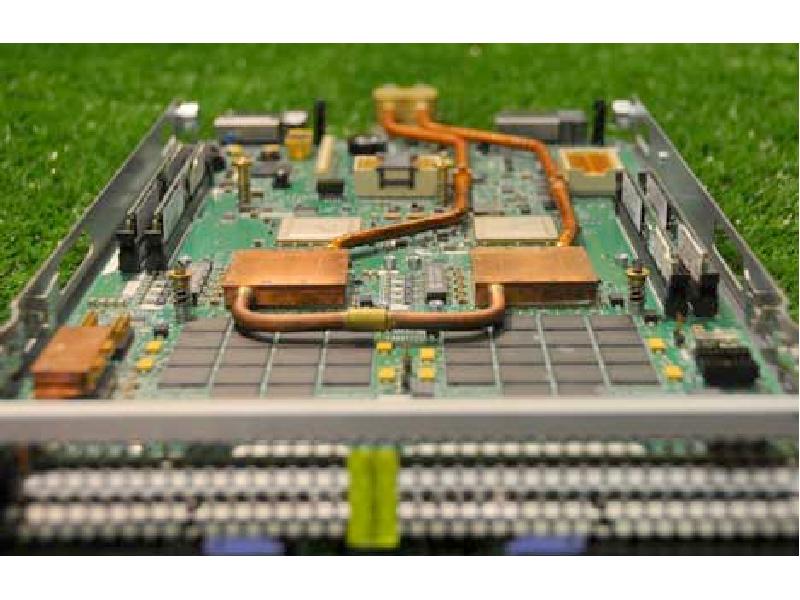

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

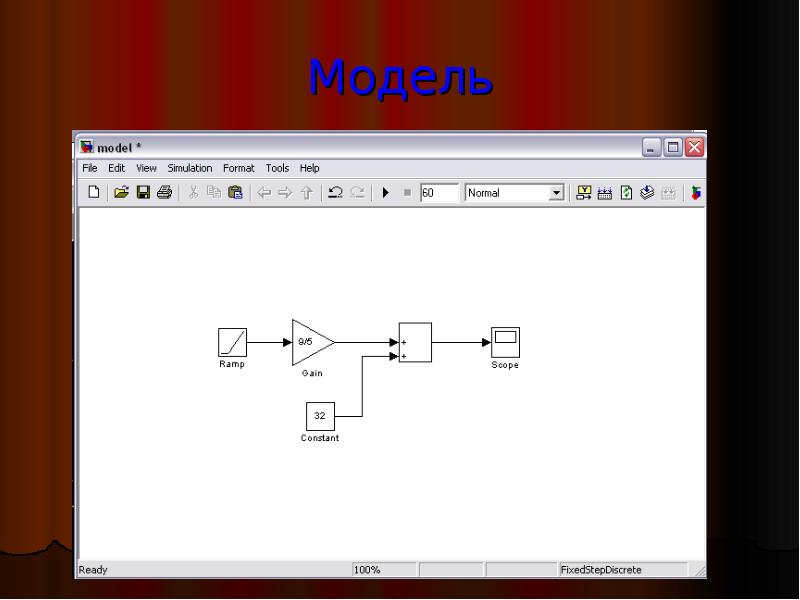

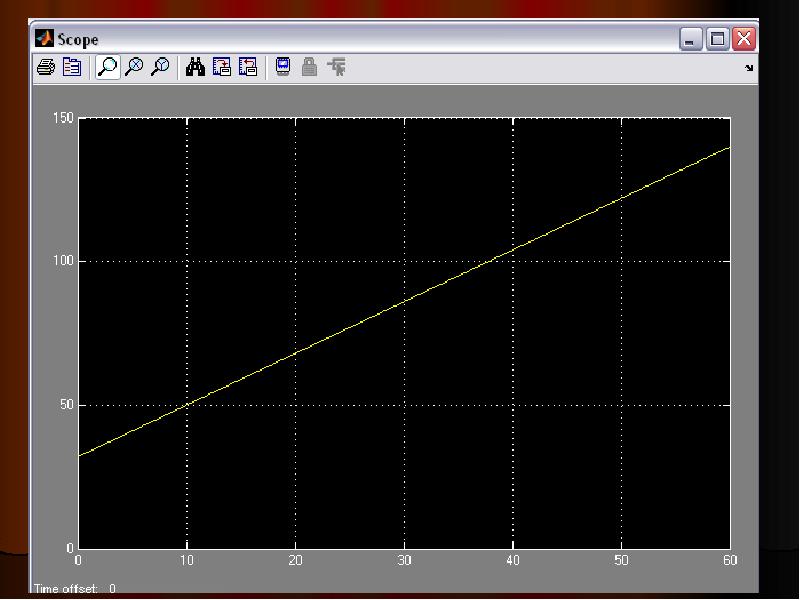

Модель

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

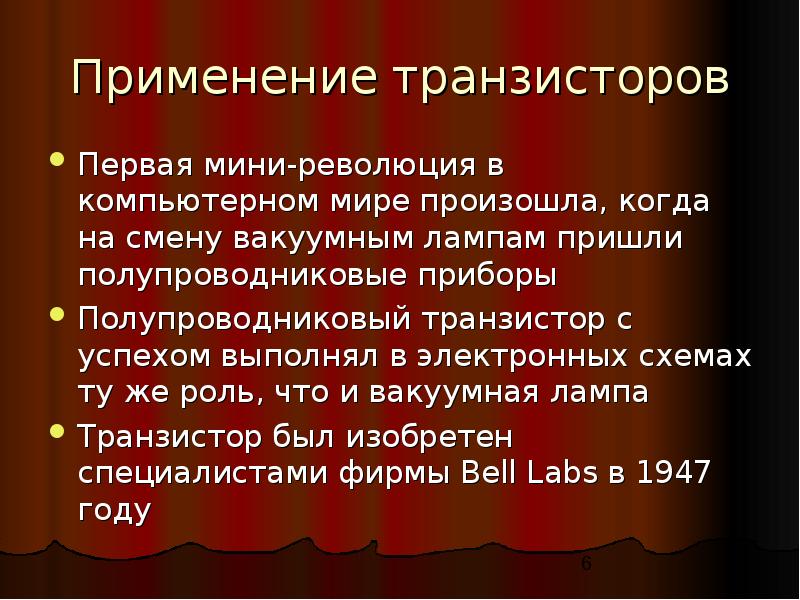

Применение транзисторов Первая мини-революция в компьютерном мире произошла, когда на смену вакуумным лампам пришли полупроводниковые приборы Полупроводниковый транзистор с успехом выполнял в электронных схемах ту же роль, что и вакуумная лампа Транзистор был изобретен специалистами фирмы Bell Labs в 1947 году

Слайд 7

Описание слайда:

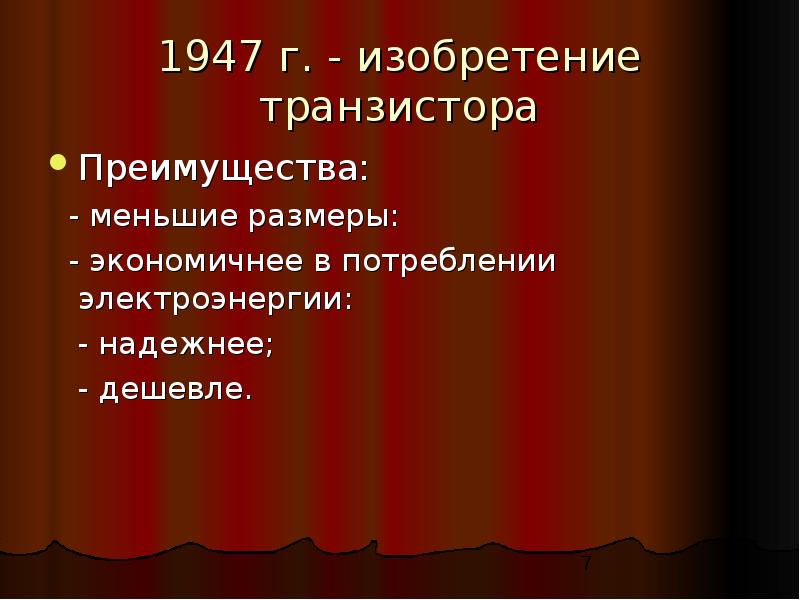

1947 г. - изобретение транзистора Преимущества: - меньшие размеры: - экономичнее в потреблении электроэнергии: - надежнее; - дешевле.

Слайд 8

Описание слайда:

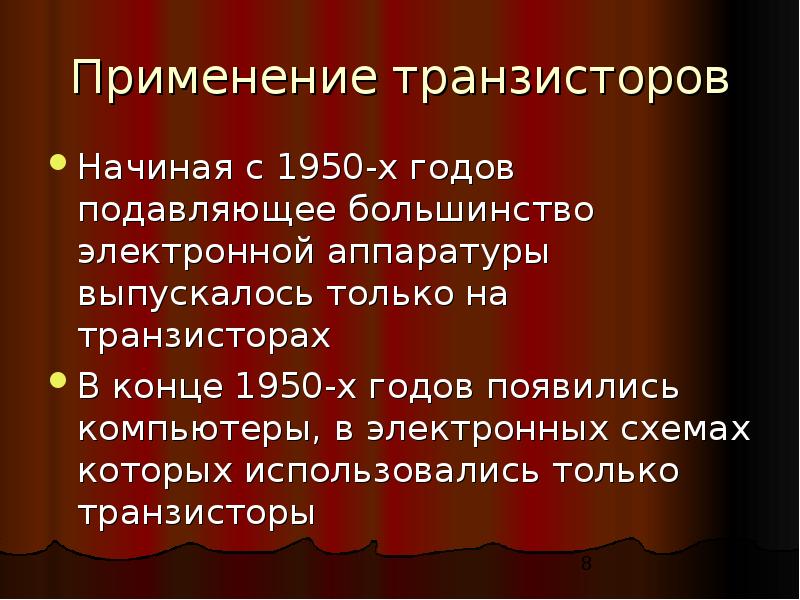

Применение транзисторов Начиная с 1950-х годов подавляющее большинство электронной аппаратуры выпускалось только на транзисторах В конце 1950-х годов появились компьютеры, в электронных схемах которых использовались только транзисторы

Слайд 9

Описание слайда:

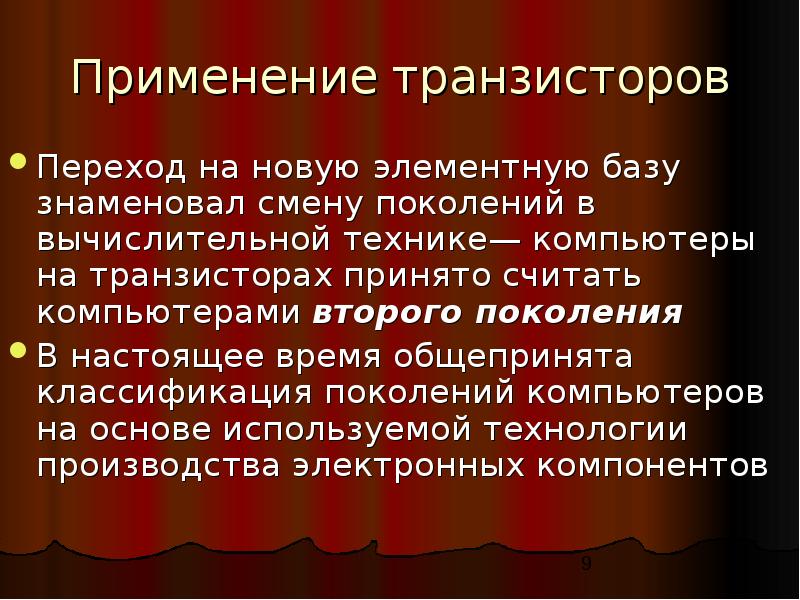

Применение транзисторов Переход на новую элементную базу знаменовал смену поколений в вычислительной технике— компьютеры на транзисторах принято считать компьютерами второго поколения В настоящее время общепринята классификация поколений компьютеров на основе используемой технологии производства электронных компонентов

Слайд 10

Описание слайда:

Таблица 5.1 - Поколения компьютеров

Слайд 11

Описание слайда:

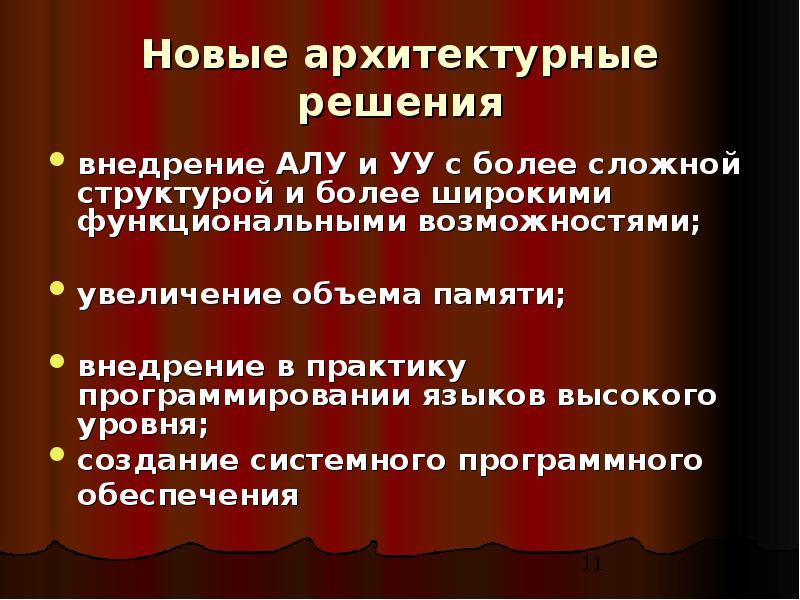

Новые архитектурные решения внедрение АЛУ и УУ с более сложной структурой и более широкими функциональными возможностями; увеличение объема памяти; внедрение в практику программировании языков высокого уровня; создание системного программного обеспечения

Слайд 12

Описание слайда:

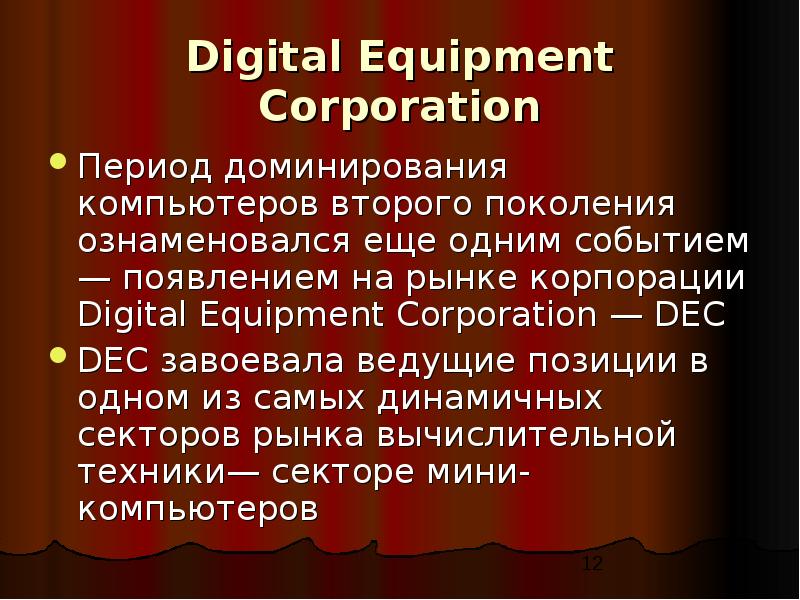

Digital Equipment Corporation Период доминирования компьютеров второго поколения ознаменовался еще одним событием — появлением на рынке корпорации Digital Equipment Corporation — DEC DEC завоевала ведущие позиции в одном из самых динамичных секторов рынка вычислительной техники— секторе мини-компьютеров

Слайд 13

Описание слайда:

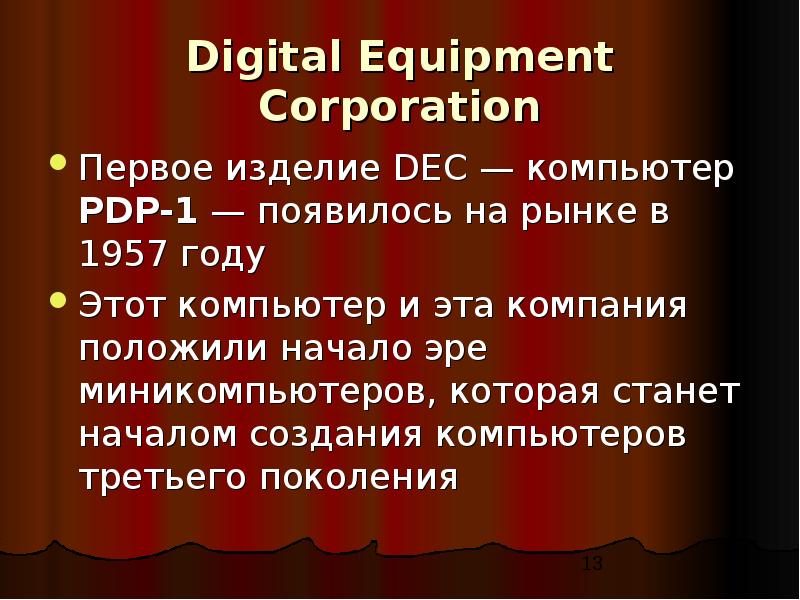

Digital Equipment Corporation Первое изделие DEC — компьютер PDP-1 — появилось на рынке в 1957 году Этот компьютер и эта компания положили начало эре миникомпьютеров, которая станет началом создания компьютеров третьего поколения

Слайд 14

Описание слайда:

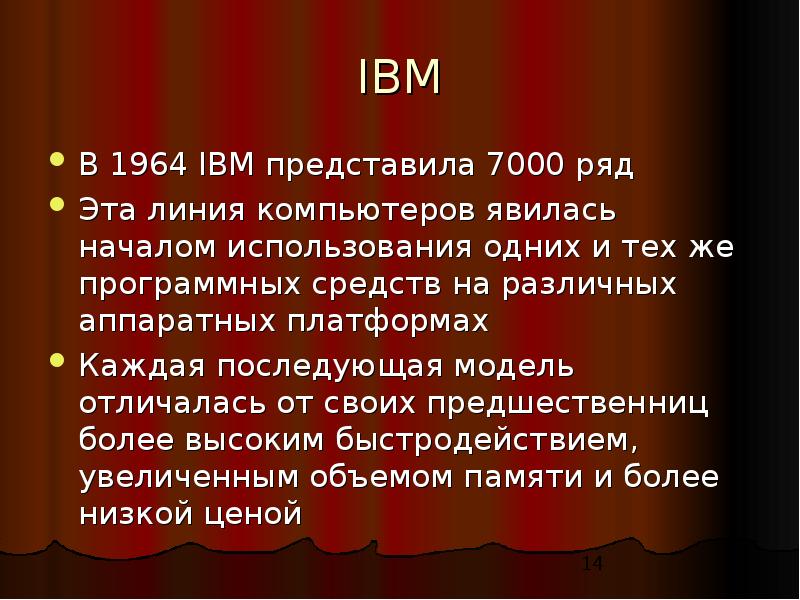

IBM В 1964 IBM представила 7000 ряд Эта линия компьютеров явилась началом использования одних и тех же программных средств на различных аппаратных платформах Каждая последующая модель отличалась от своих предшественниц более высоким быстродействием, увеличенным объемом памяти и более низкой ценой

Слайд 15

Описание слайда:

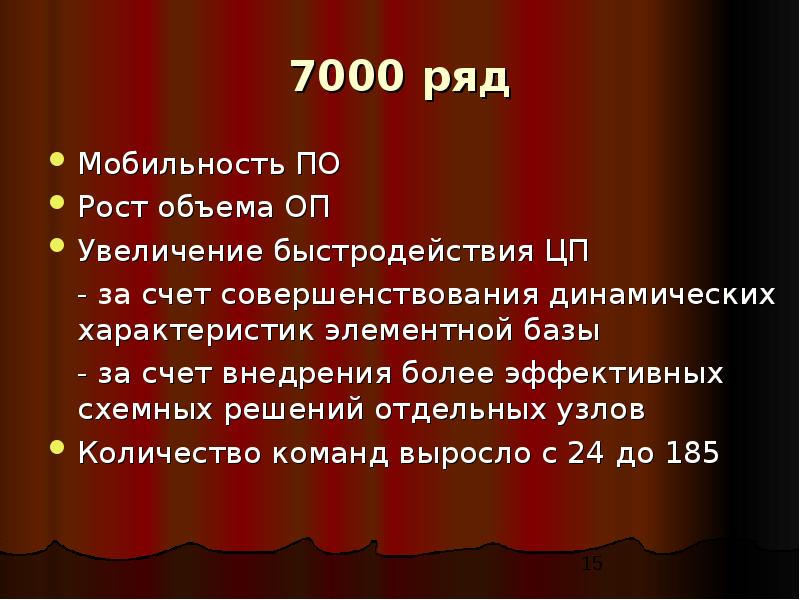

7000 ряд Мобильность ПО Рост объема ОП Увеличение быстродействия ЦП - за счет совершенствования динамических характеристик элементной базы - за счет внедрения более эффективных схемных решений отдельных узлов Количество команд выросло с 24 до 185

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

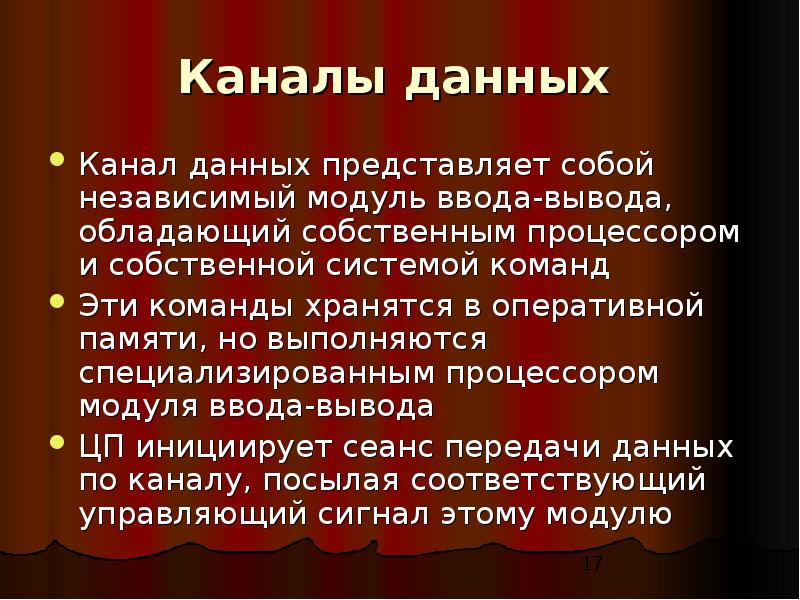

Каналы данных Канал данных представляет собой независимый модуль ввода-вывода, обладающий собственным процессором и собственной системой команд Эти команды хранятся в оперативной памяти, но выполняются специализированным процессором модуля ввода-вывода ЦП инициирует сеанс передачи данных по каналу, посылая соответствующий управляющий сигнал этому модулю

Слайд 18

Описание слайда:

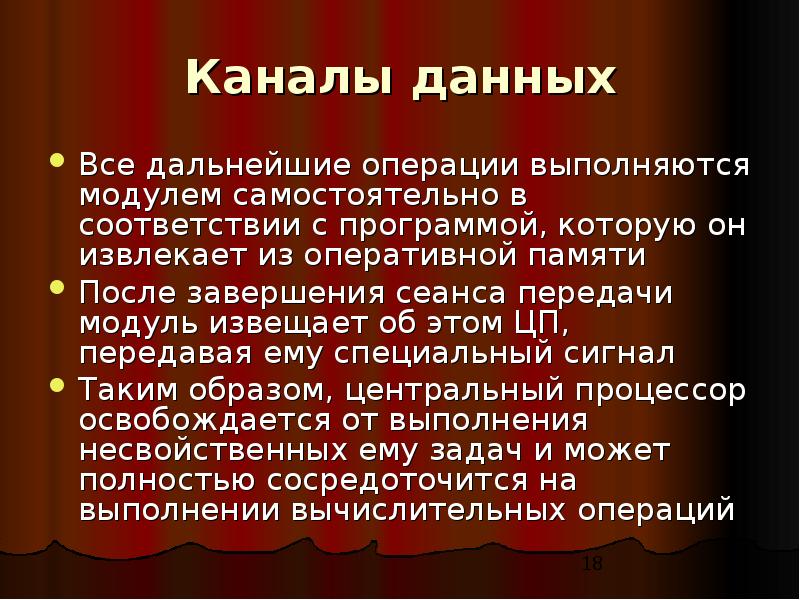

Каналы данных Все дальнейшие операции выполняются модулем самостоятельно в соответствии с программой, которую он извлекает из оперативной памяти После завершения сеанса передачи модуль извещает об этом ЦП, передавая ему специальный сигнал Таким образом, центральный процессор освобождается от выполнения несвойственных ему задач и может полностью сосредоточится на выполнении вычислительных операций

Слайд 19

Описание слайда:

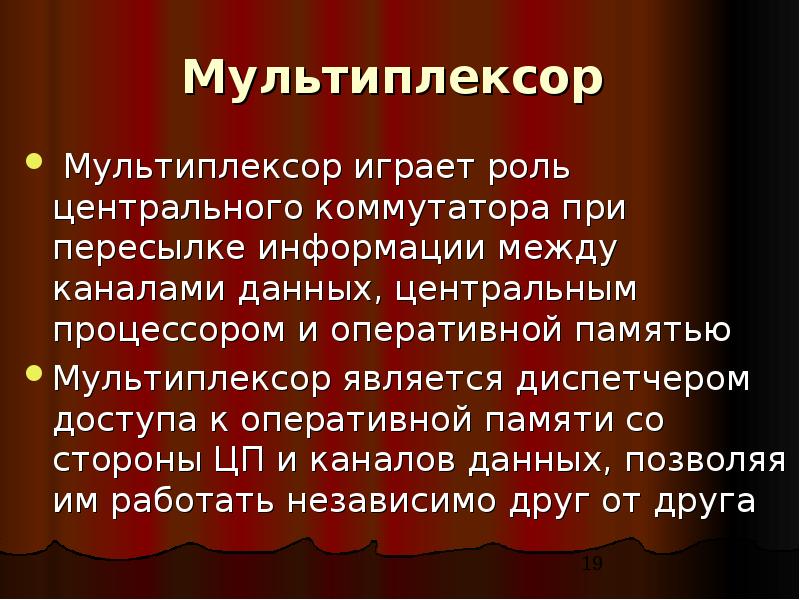

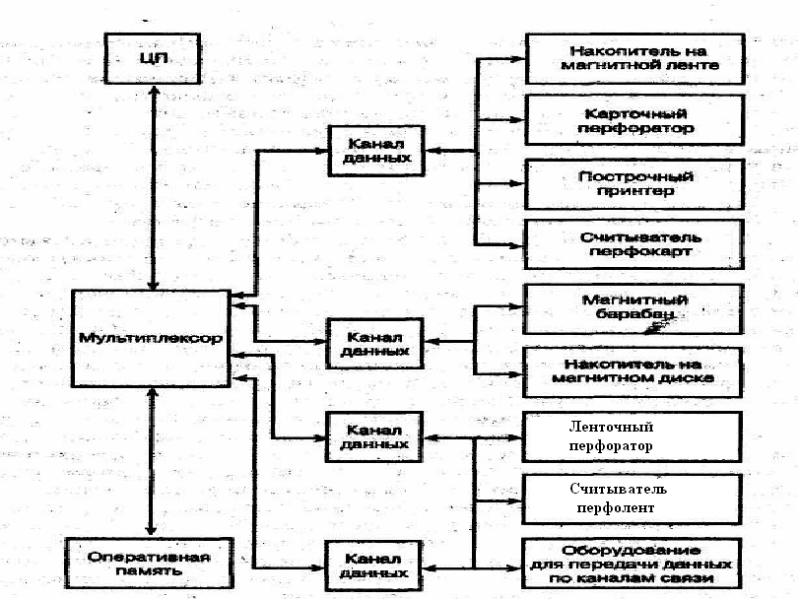

Мультиплексор Мультиплексор играет роль центрального коммутатора при пересылке информации между каналами данных, центральным процессором и оперативной памятью Мультиплексор является диспетчером доступа к оперативной памяти со стороны ЦП и каналов данных, позволяя им работать независимо друг от друга

Слайд 20

Описание слайда:

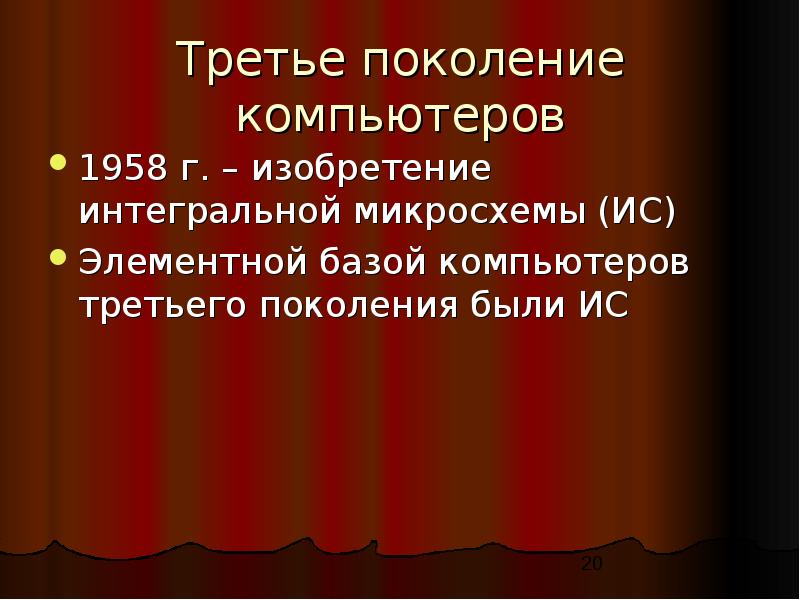

Третье поколение компьютеров 1958 г. – изобретение интегральной микросхемы (ИС) Элементной базой компьютеров третьего поколения были ИС

Слайд 21

Описание слайда:

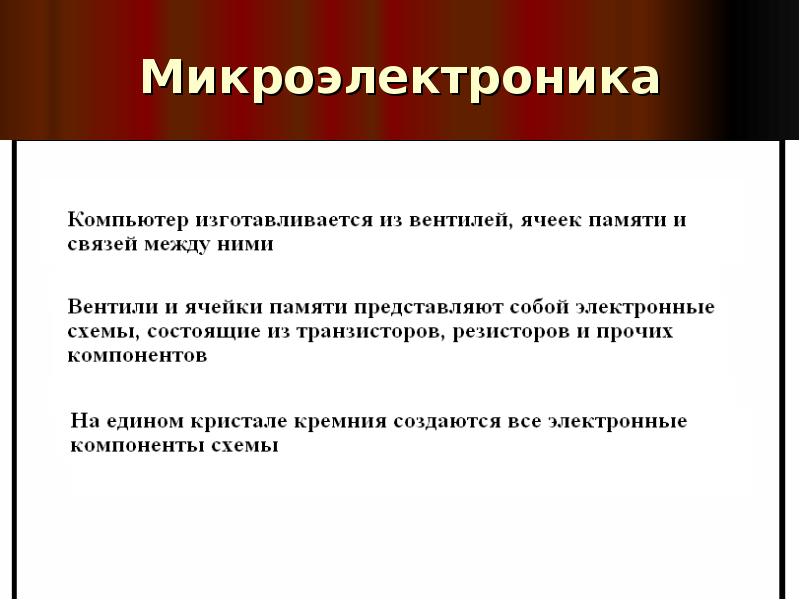

Микроэлектроника

Слайд 22

Описание слайда:

Базовые электронные элементы компьютера Базовые компоненты в цифровом компьютере должны выполнять операции хранения, передачи, обработки данных и управления всем процессом Для построения этих компонентов достаточно использовать всего два типа электронных элементов — логические вентили (gate) и ячейки двоичной памяти (memory сеll)

Слайд 23

Описание слайда:

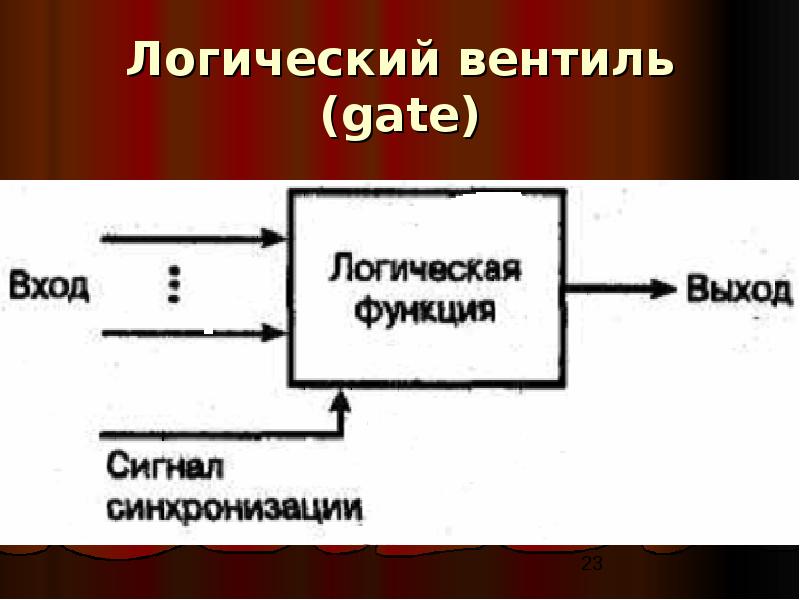

Логический вентиль (gate)

Слайд 24

Описание слайда:

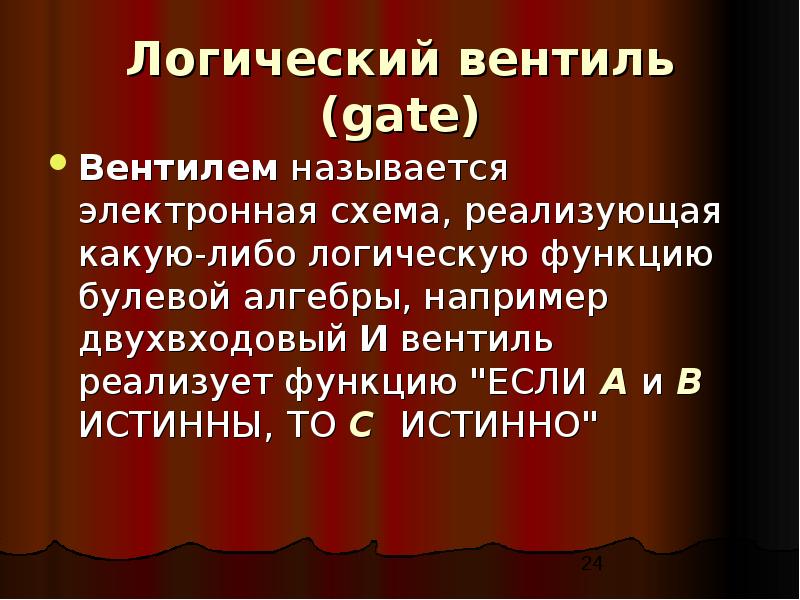

Логический вентиль (gate) Вентилем называется электронная схема, реализующая какую-либо логическую функцию булевой алгебры, например двухвходовый И вентиль реализует функцию "ЕСЛИ А и В ИСТИННЫ, ТО С ИСТИННО"

Слайд 25

Описание слайда:

Ячейка памяти

Слайд 26

Описание слайда:

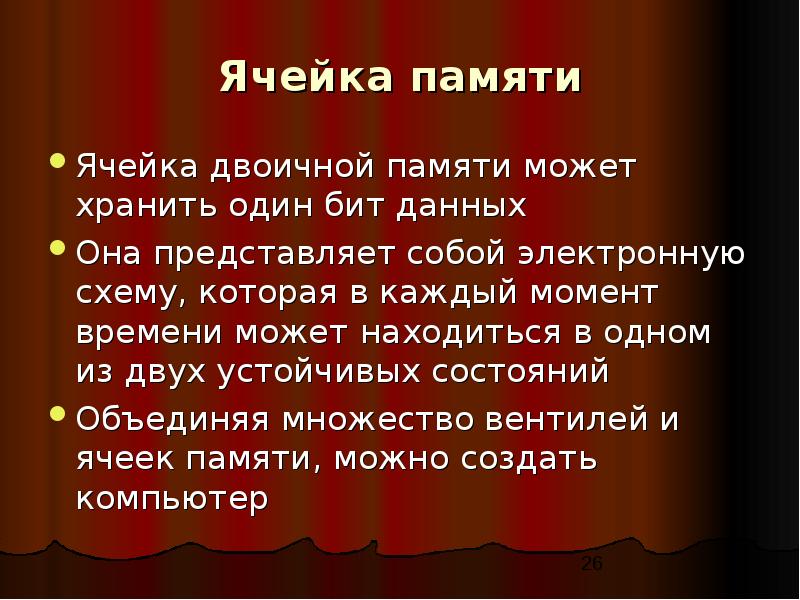

Ячейка памяти Ячейка двоичной памяти может хранить один бит данных Она представляет собой электронную схему, которая в каждый момент времени может находиться в одном из двух устойчивых состояний Объединяя множество вентилей и ячеек памяти, можно создать компьютер

Слайд 27

Описание слайда:

Реализация основных функций Хранение данных. Эта функция реализуется с помощью множества ячеек двоичной памяти Обработка данных. Эта функция выполняется с помощью связанных особым образом вентилей Перемещение данных в память или из памяти выполняется с помощью вентилей

Слайд 28

Описание слайда:

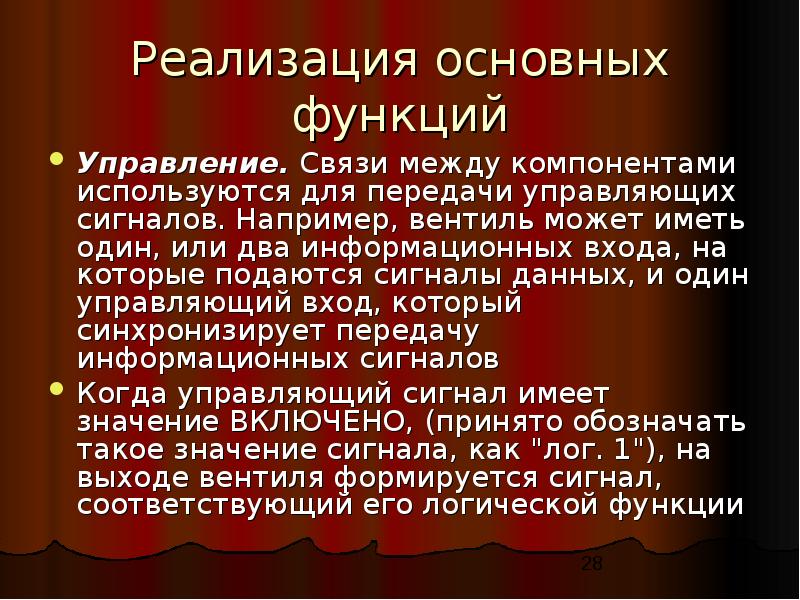

Реализация основных функций Управление. Связи между компонентами используются для передачи управляющих сигналов. Например, вентиль может иметь один, или два информационных входа, на которые подаются сигналы данных, и один управляющий вход, который синхронизирует передачу информационных сигналов Когда управляющий сигнал имеет значение ВКЛЮЧЕНО, (принято обозначать такое значение сигнала, как "лог. 1"), на выходе вентиля формируется сигнал, соответствующий его логической функции

Слайд 29

Описание слайда:

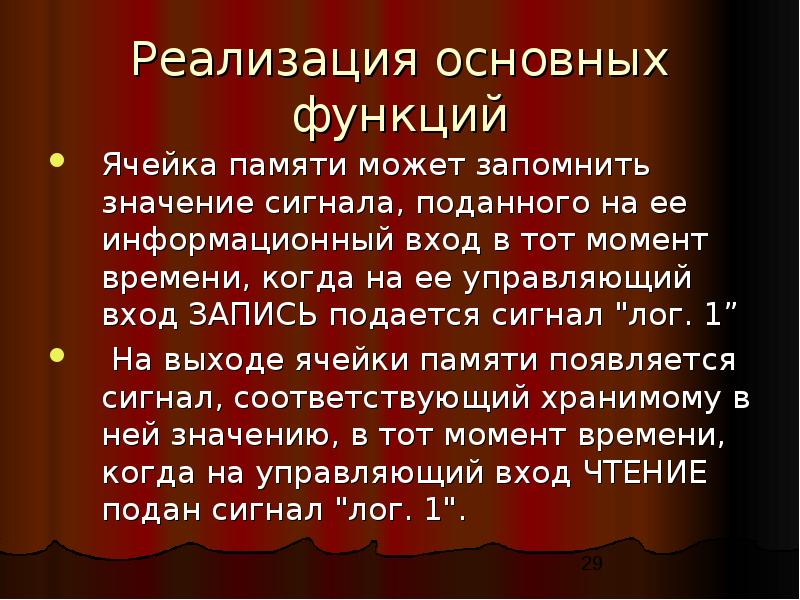

Реализация основных функций Ячейка памяти может запомнить значение сигнала, поданного на ее информационный вход в тот момент времени, когда на ее управляющий вход ЗАПИСЬ подается сигнал "лог. 1” На выходе ячейки памяти появляется сигнал, соответствующий хранимому в ней значению, в тот момент времени, когда на управляющий вход ЧТЕНИЕ подан сигнал "лог. 1".

Слайд 30

Описание слайда:

Цифровые электронные компоненты Компьютер состоит из вентилей, ячеек памяти и взаимосвязей между этими элементами Вентили и ячейки памяти, в свою очередь, построены из простых дискретных компонентов: - транзисторов, - резисторов, - конденсаторов.

Слайд 31

Описание слайда:

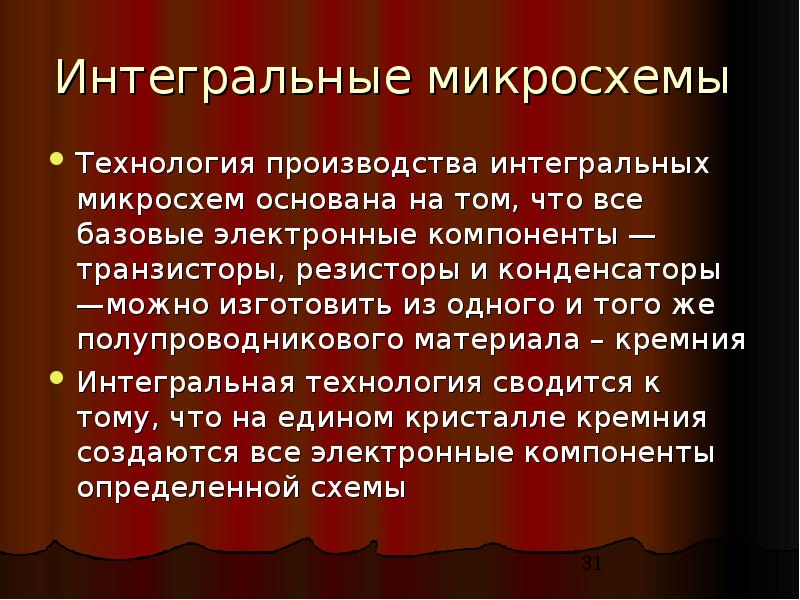

Интегральные микросхемы Технология производства интегральных микросхем основана на том, что все базовые электронные компоненты — транзисторы, резисторы и конденсаторы —можно изготовить из одного и того же полупроводникового материала – кремния Интегральная технология сводится к тому, что на едином кристалле кремния создаются все электронные компоненты определенной схемы

Слайд 32

Описание слайда:

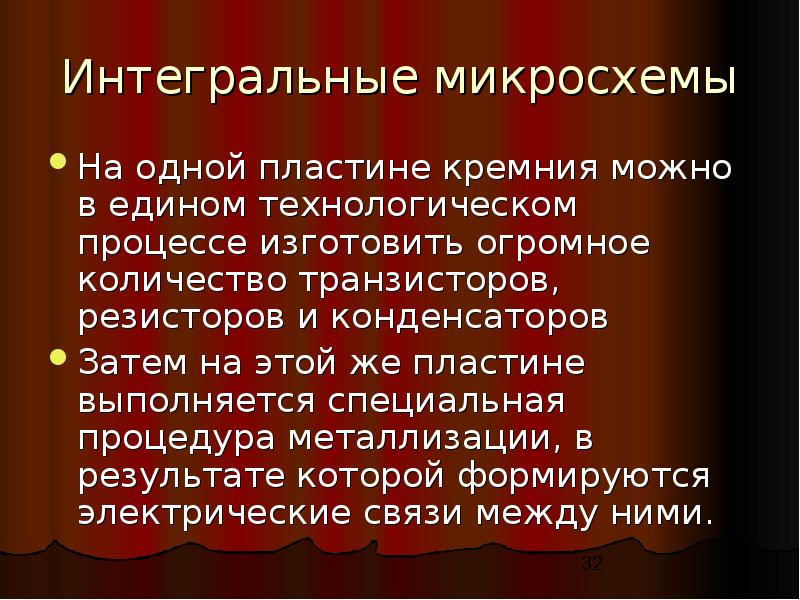

Интегральные микросхемы На одной пластине кремния можно в едином технологическом процессе изготовить огромное количество транзисторов, резисторов и конденсаторов Затем на этой же пластине выполняется специальная процедура металлизации, в результате которой формируются электрические связи между ними.

Слайд 33

Описание слайда:

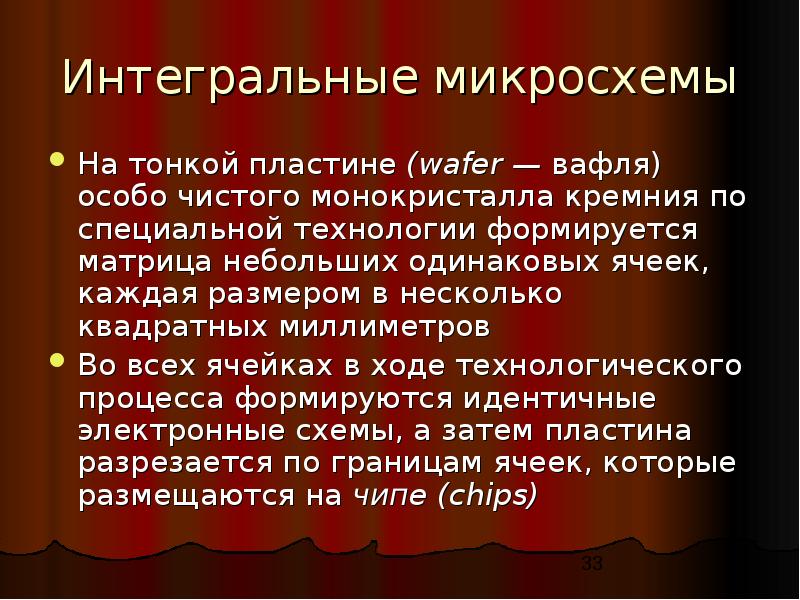

Интегральные микросхемы На тонкой пластине (wafer — вафля) особо чистого монокристалла кремния по специальной технологии формируется матрица небольших одинаковых ячеек, каждая размером в несколько квадратных миллиметров Во всех ячейках в ходе технологического процесса формируются идентичные электронные схемы, а затем пластина разрезается по границам ячеек, которые размещаются на чипе (chips)

Слайд 34

Описание слайда:

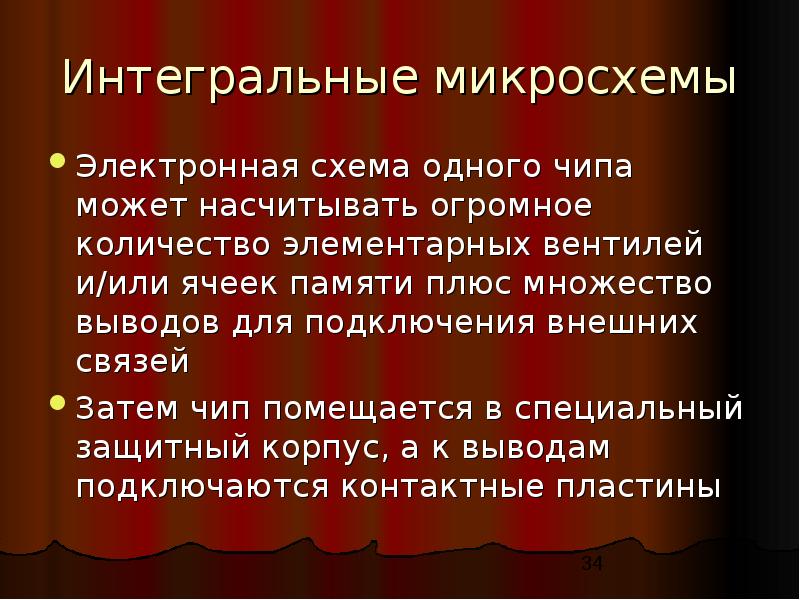

Интегральные микросхемы Электронная схема одного чипа может насчитывать огромное количество элементарных вентилей и/или ячеек памяти плюс множество выводов для подключения внешних связей Затем чип помещается в специальный защитный корпус, а к выводам подключаются контактные пластины

Слайд 35

Описание слайда:

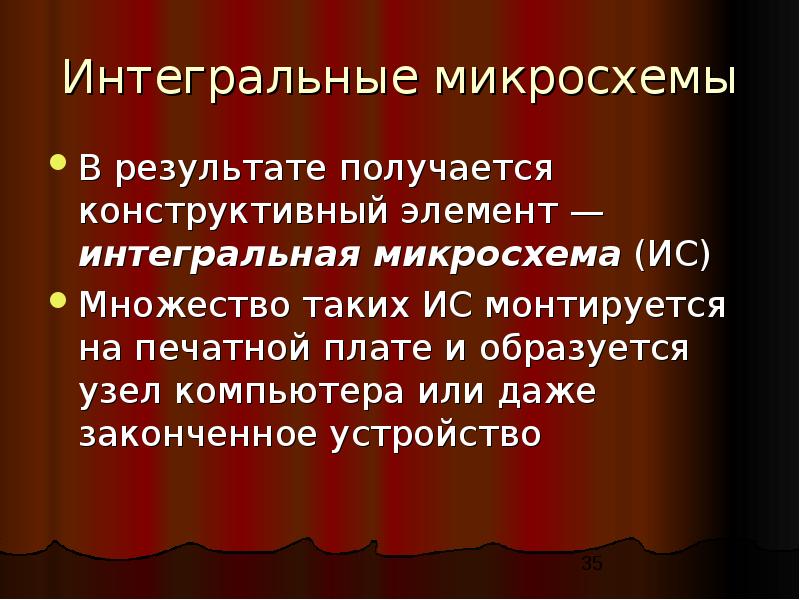

Интегральные микросхемы В результате получается конструктивный элемент — интегральная микросхема (ИС) Множество таких ИС монтируется на печатной плате и образуется узел компьютера или даже законченное устройство

Слайд 36

Описание слайда:

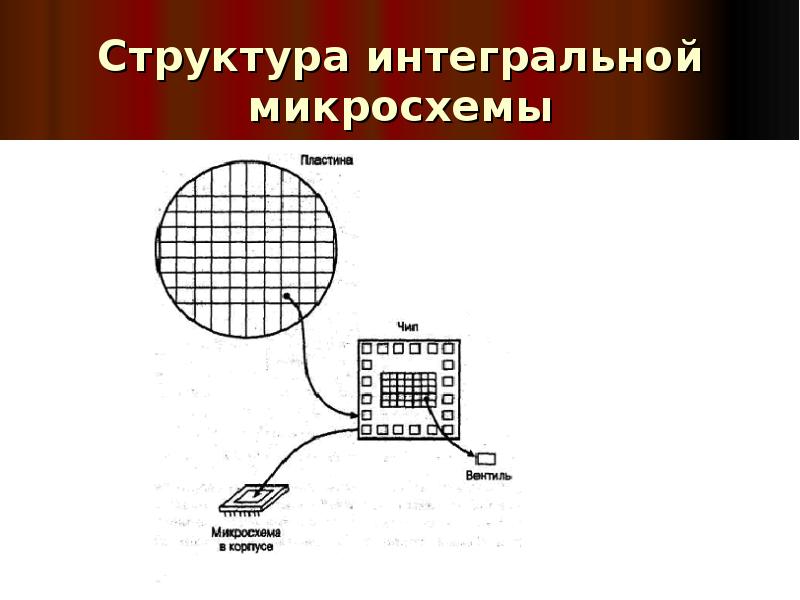

Структура интегральной микросхемы

Слайд 37

Описание слайда:

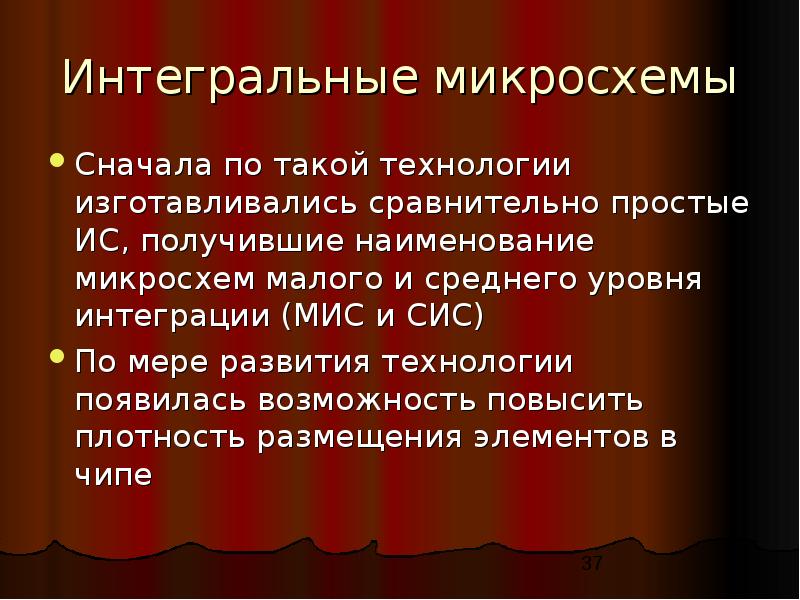

Интегральные микросхемы Сначала по такой технологии изготавливались сравнительно простые ИС, получившие наименование микросхем малого и среднего уровня интеграции (МИС и СИС) По мере развития технологии появилась возможность повысить плотность размещения элементов в чипе

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

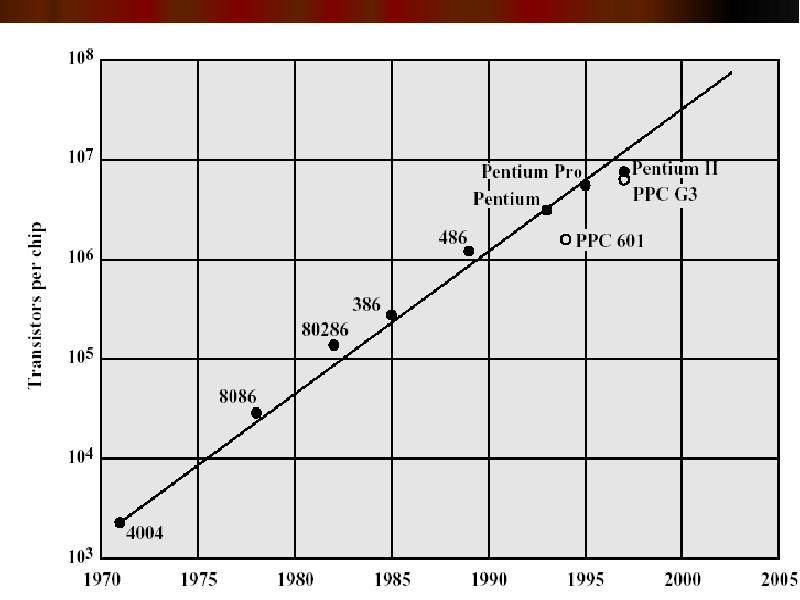

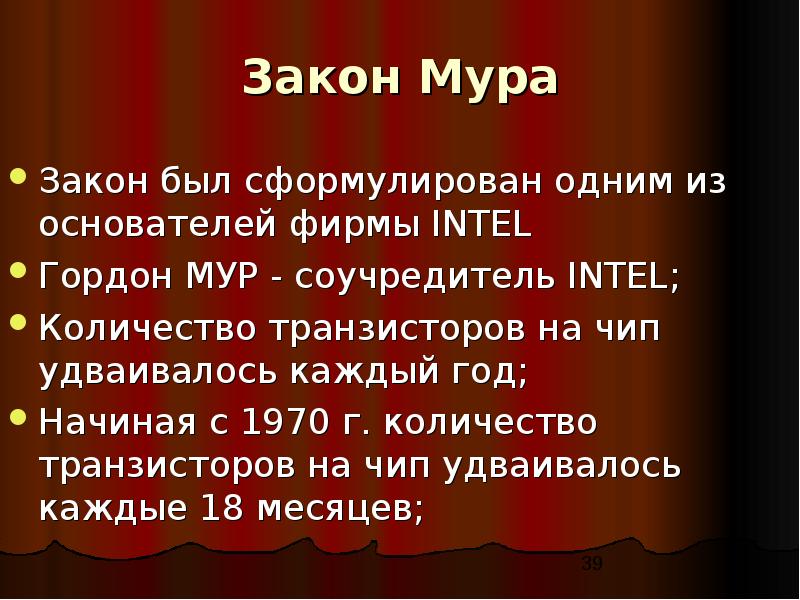

Закон Мура Закон был сформулирован одним из основателей фирмы INTEL Гордон МУР - соучредитель INTEL; Количество транзисторов на чип удваивалось каждый год; Начиная с 1970 г. количество транзисторов на чип удваивалось каждые 18 месяцев;

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

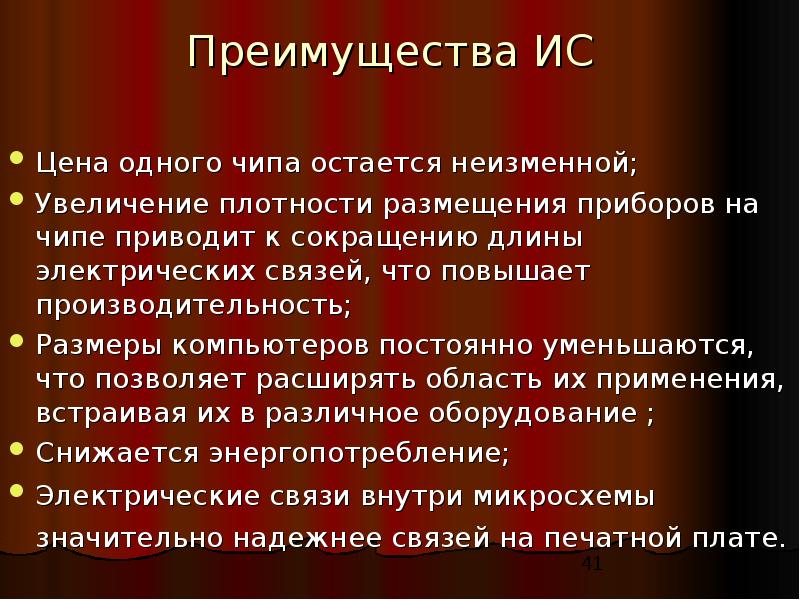

Преимущества ИС Цена одного чипа остается неизменной; Увеличение плотности размещения приборов на чипе приводит к сокращению длины электрических связей, что повышает производительность; Размеры компьютеров постоянно уменьшаются, что позволяет расширять область их применения, встраивая их в различное оборудование ; Снижается энергопотребление; Электрические связи внутри микросхемы значительно надежнее связей на печатной плате.

Слайд 42

Описание слайда:

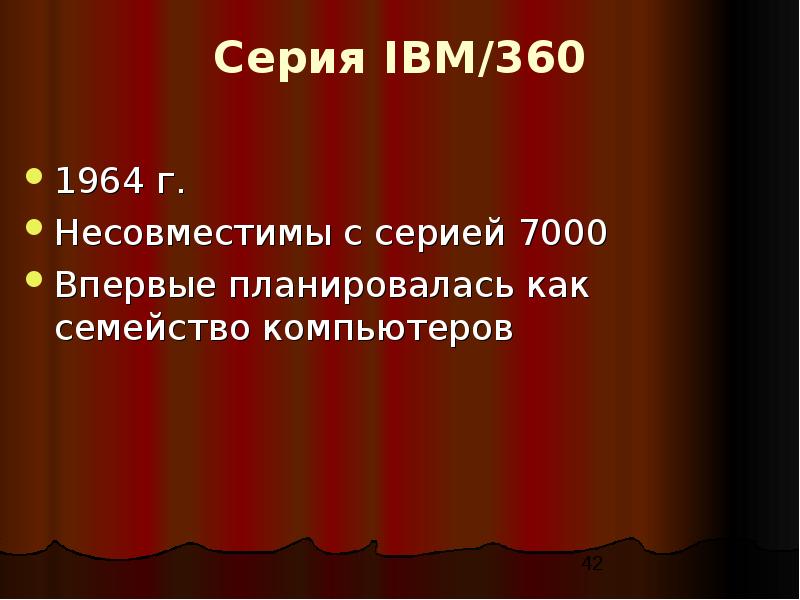

Серия IBM/360 1964 г. Несовместимы с серией 7000 Впервые планировалась как семейство компьютеров

Слайд 43

Описание слайда:

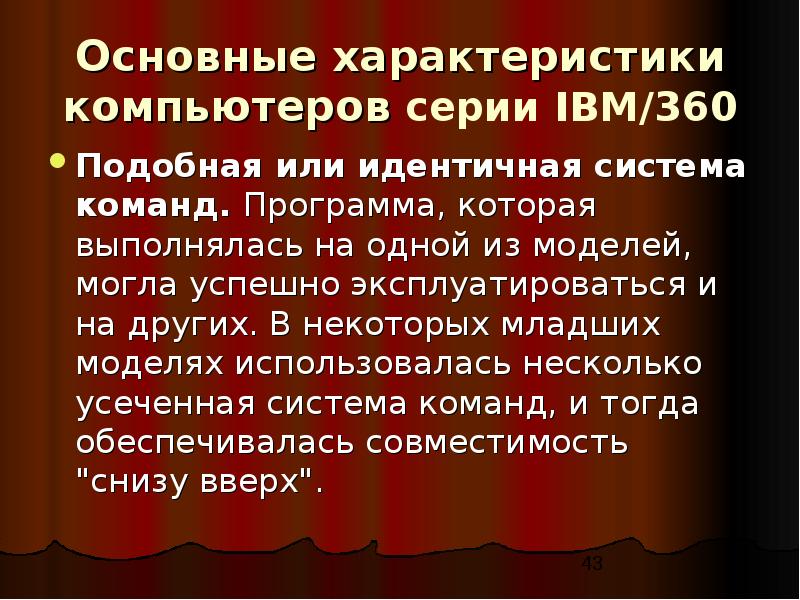

Основные характеристики компьютеров серии IBM/360 Подобная или идентичная система команд. Программа, которая выполнялась на одной из моделей, могла успешно эксплуатироваться и на других. В некоторых младших моделях использовалась несколько усеченная система команд, и тогда обеспечивалась совместимость "снизу вверх".

Слайд 44

Описание слайда:

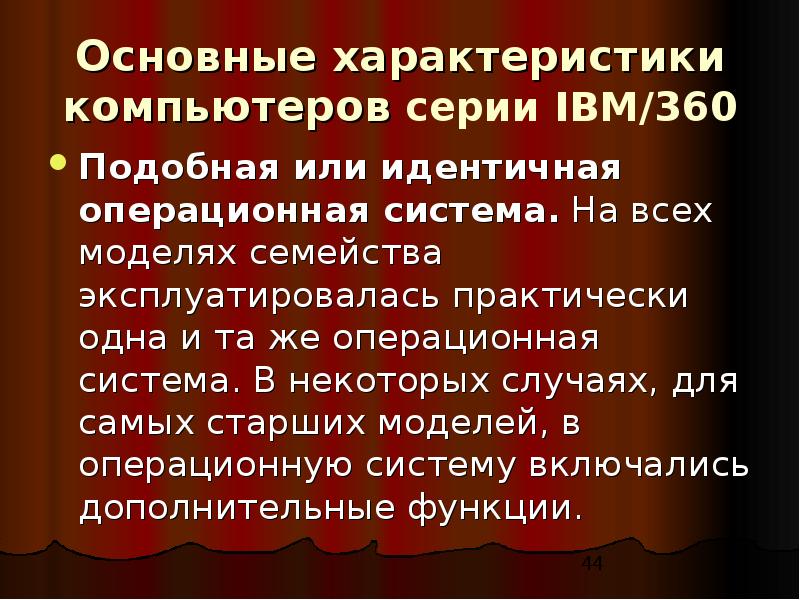

Основные характеристики компьютеров серии IBM/360 Подобная или идентичная операционная система. На всех моделях семейства эксплуатировалась практически одна и та же операционная система. В некоторых случаях, для самых старших моделей, в операционную систему включались дополнительные функции.

Слайд 45

Описание слайда:

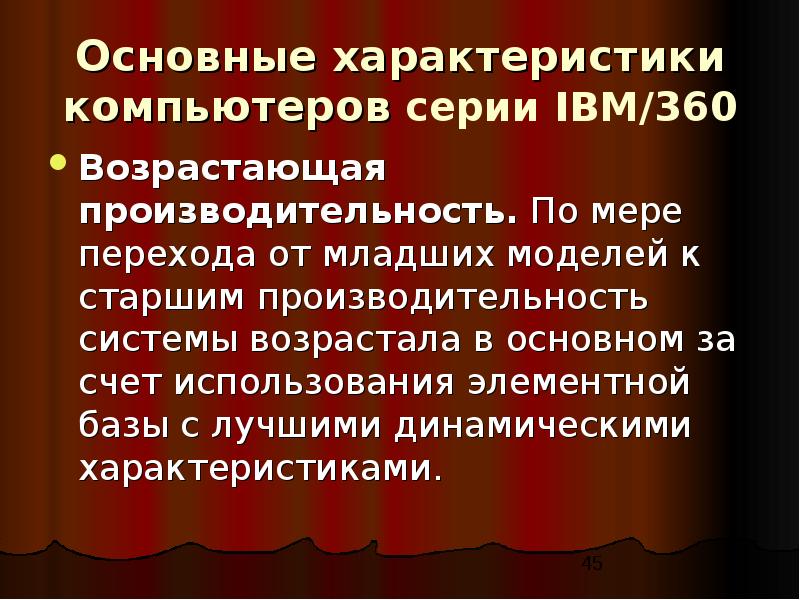

Основные характеристики компьютеров серии IBM/360 Возрастающая производительность. По мере перехода от младших моделей к старшим производительность системы возрастала в основном за счет использования элементной базы с лучшими динамическими характеристиками.

Слайд 46

Описание слайда:

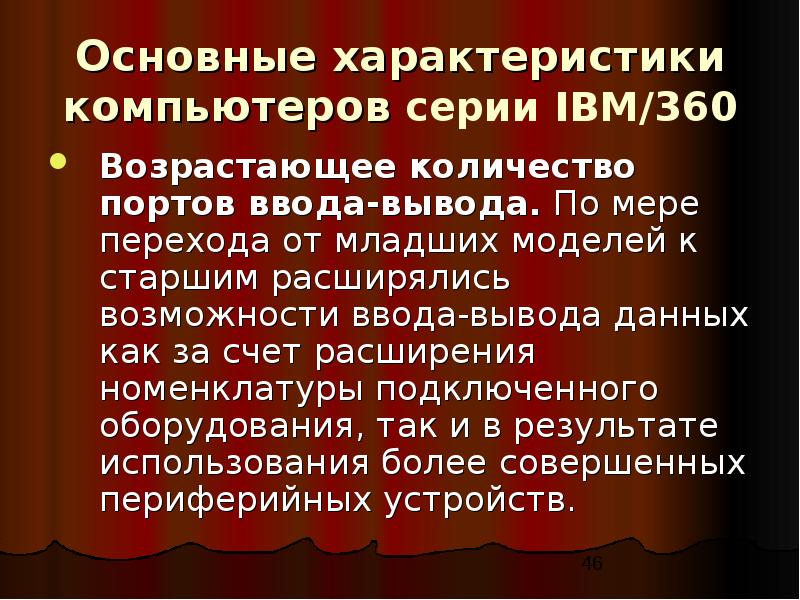

Основные характеристики компьютеров серии IBM/360 Возрастающее количество портов ввода-вывода. По мере перехода от младших моделей к старшим расширялись возможности ввода-вывода данных как за счет расширения номенклатуры подключенного оборудования, так и в результате использования более совершенных периферийных устройств.

Слайд 47

Описание слайда:

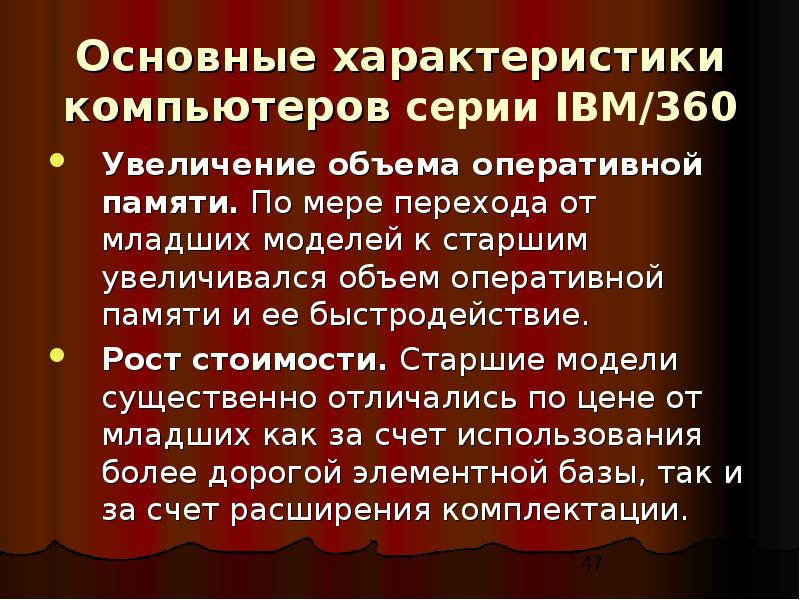

Основные характеристики компьютеров серии IBM/360 Увеличение объема оперативной памяти. По мере перехода от младших моделей к старшим увеличивался объем оперативной памяти и ее быстродействие. Рост стоимости. Старшие модели существенно отличались по цене от младших как за счет использования более дорогой элементной базы, так и за счет расширения комплектации.

Слайд 48

Описание слайда:

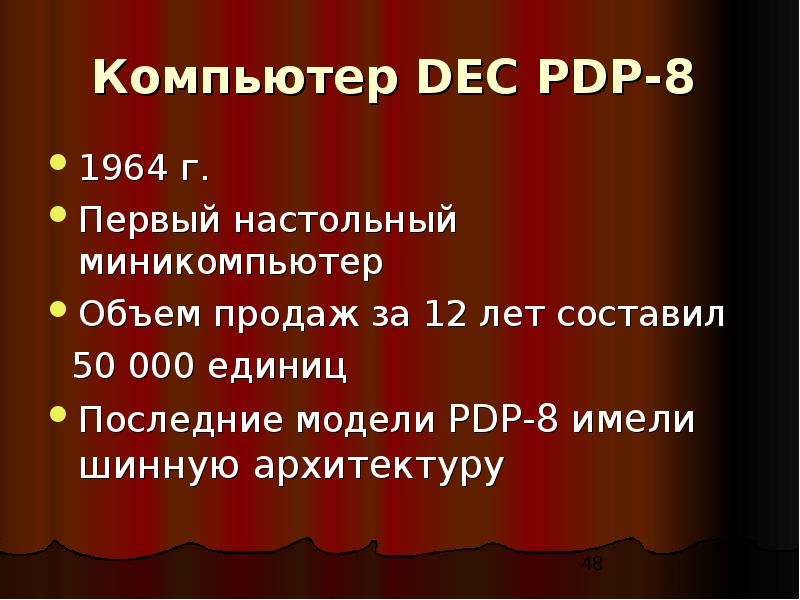

Компьютер DEC PDP-8 1964 г. Первый настольный миникомпьютер Объем продаж за 12 лет составил 50 000 единиц Последние модели PDP-8 имели шинную архитектуру

Слайд 49

Описание слайда:

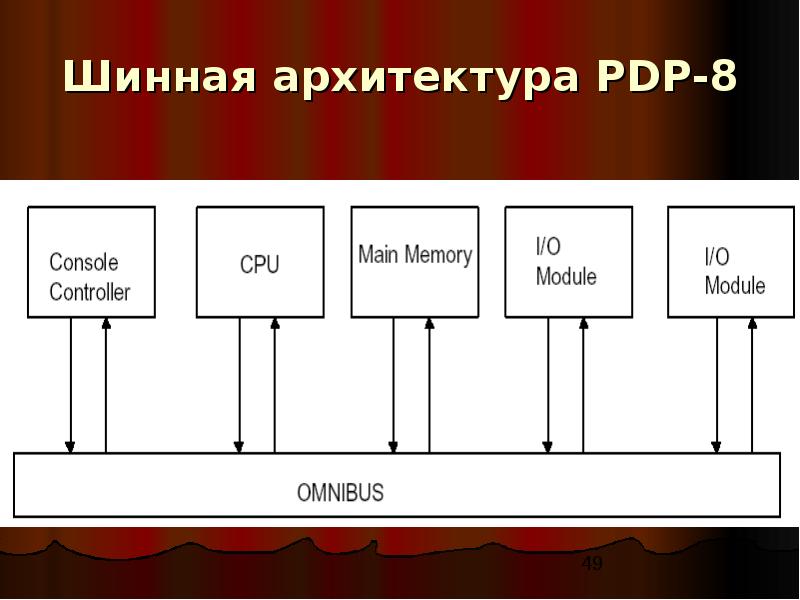

Шинная архитектура PDP-8

Слайд 50

Описание слайда:

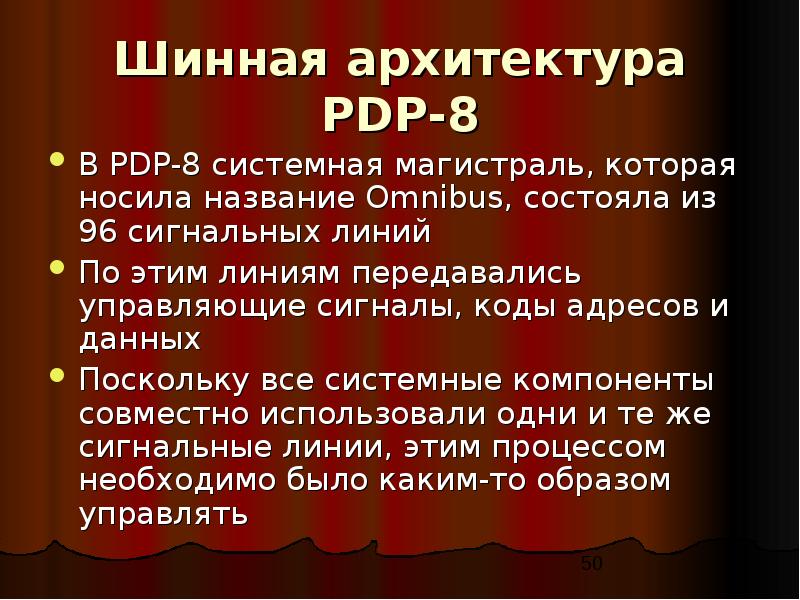

Шинная архитектура PDP-8 В PDP-8 системная магистраль, которая носила название Omnibus, состояла из 96 сигнальных линий По этим линиям передавались управляющие сигналы, коды адресов и данных Поскольку все системные компоненты совместно использовали одни и те же сигнальные линии, этим процессом необходимо было каким-то образом управлять

Слайд 51

Описание слайда:

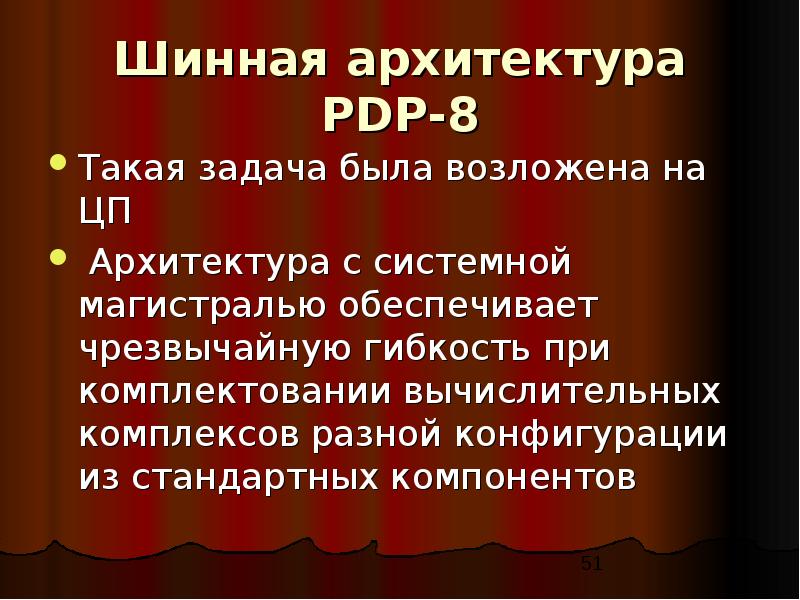

Шинная архитектура PDP-8 Такая задача была возложена на ЦП Архитектура с системной магистралью обеспечивает чрезвычайную гибкость при комплектовании вычислительных комплексов разной конфигурации из стандартных компонентов

Слайд 52

Описание слайда:

Поколения компьютеров Электронные лампы – 1946 - 1957 Транзисторы – 1958 – 1964 ИС малой степени интеграции – с 1965 до 100 приборов на чип СИС средней степени интеграции с 1971 до 3000 приборов на чип БИС большой степени интеграции с 1971-1977 3000-100 000 приборов на чип СБИС сверх большой степени интеграции с 1978 до 100 000 000 приборов на чип УСБИС ультра сверх большой степени интеграции более 100 000 000 приборов на чип
