Слайд 1

Описание слайда:

Архитектура ВМиС Питолин Владимир Евгеньевич - к.т.н., доцент, 8-(029)-813-18-81 pitolin594@gmail.com

Слайд 2

Описание слайда:

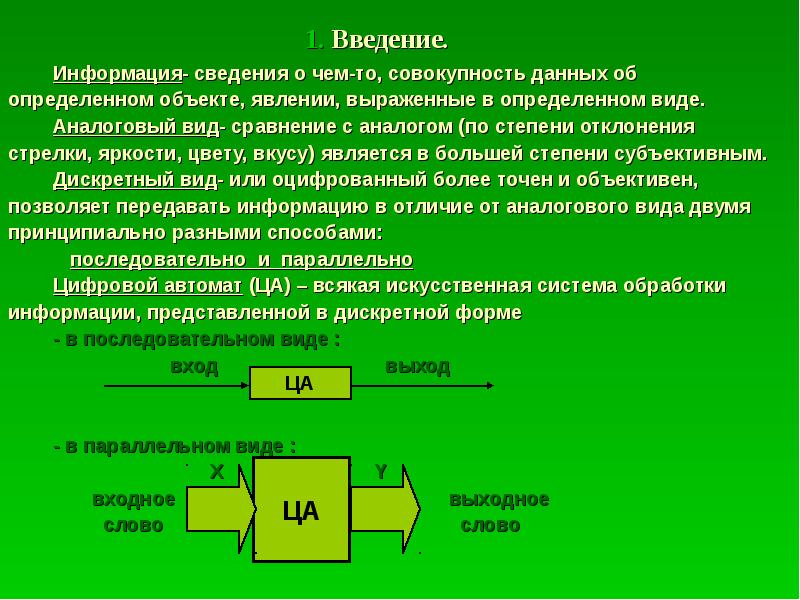

1. Введение. Информация- сведения о чем-то, совокупность данных об определенном объекте, явлении, выраженные в определенном виде. Аналоговый вид- сравнение с аналогом (по степени отклонения стрелки, яркости, цвету, вкусу) является в большей степени субъективным. Дискретный вид- или оцифрованный более точен и объективен, позволяет передавать информацию в отличие от аналогового вида двумя принципиально разными способами: последовательно и параллельно Цифровой автомат (ЦА) – всякая искусственная система обработки информации, представленной в дискретной форме - в последовательном виде : вход выход - в параллельном виде : Х Y входное выходное слово слово

Слайд 3

Описание слайда:

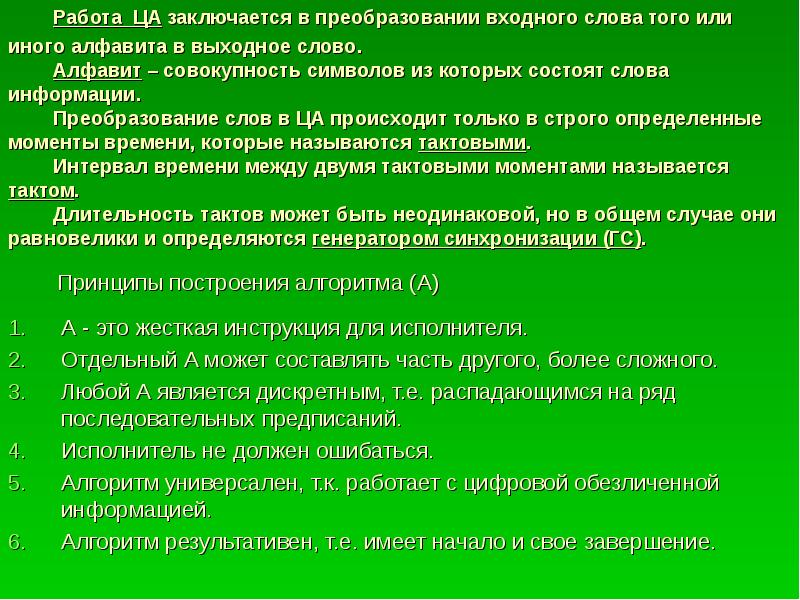

Работа ЦА заключается в преобразовании входного слова того или иного алфавита в выходное слово. Алфавит – совокупность символов из которых состоят слова информации. Преобразование слов в ЦА происходит только в строго определенные моменты времени, которые называются тактовыми. Интервал времени между двумя тактовыми моментами называется тактом. Длительность тактов может быть неодинаковой, но в общем случае они равновелики и определяются генератором синхронизации (ГС). Принципы построения алгоритма (А) А - это жесткая инструкция для исполнителя. Отдельный А может составлять часть другого, более сложного. Любой А является дискретным, т.е. распадающимся на ряд последовательных предписаний. Исполнитель не должен ошибаться. Алгоритм универсален, т.к. работает с цифровой обезличенной информацией. Алгоритм результативен, т.е. имеет начало и свое завершение.

Слайд 4

Описание слайда:

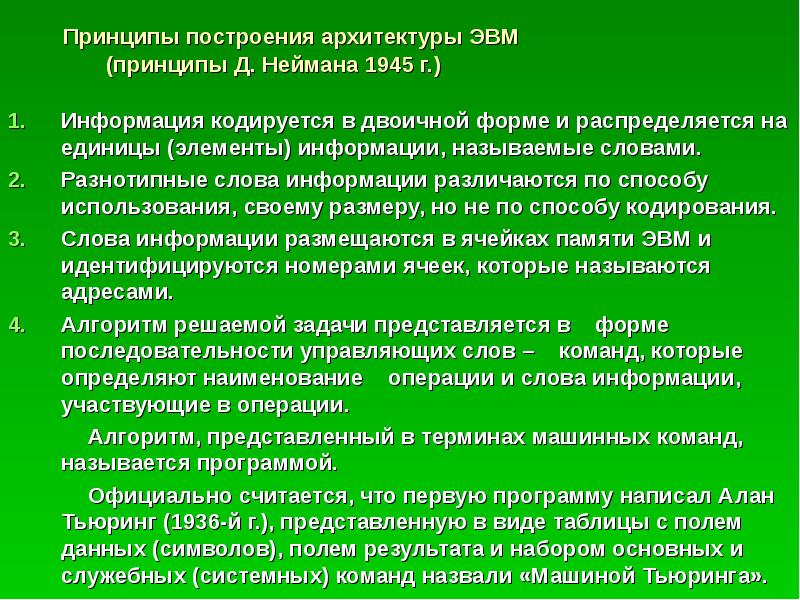

Принципы построения архитектуры ЭВМ (принципы Д. Неймана 1945 г.) Информация кодируется в двоичной форме и распределяется на единицы (элементы) информации, называемые словами. Разнотипные слова информации различаются по способу использования, своему размеру, но не по способу кодирования. Слова информации размещаются в ячейках памяти ЭВМ и идентифицируются номерами ячеек, которые называются адресами. Алгоритм решаемой задачи представляется в форме последовательности управляющих слов – команд, которые определяют наименование операции и слова информации, участвующие в операции. Алгоритм, представленный в терминах машинных команд, называется программой. Официально считается, что первую программу написал Алан Тьюринг (1936-й г.), представленную в виде таблицы с полем данных (символов), полем результата и набором основных и служебных (системных) команд назвали «Машиной Тьюринга».

Слайд 5

Описание слайда:

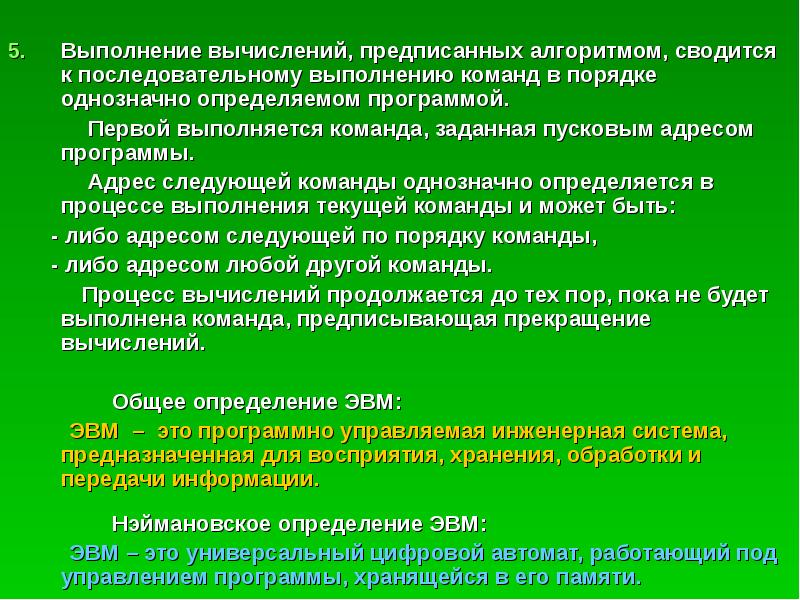

Выполнение вычислений, предписанных алгоритмом, сводится к последовательному выполнению команд в порядке однозначно определяемом программой. Первой выполняется команда, заданная пусковым адресом программы. Адрес следующей команды однозначно определяется в процессе выполнения текущей команды и может быть: - либо адресом следующей по порядку команды, - либо адресом любой другой команды. Процесс вычислений продолжается до тех пор, пока не будет выполнена команда, предписывающая прекращение вычислений. Общее определение ЭВМ: ЭВМ – это программно управляемая инженерная система, предназначенная для восприятия, хранения, обработки и передачи информации. Нэймановское определение ЭВМ: ЭВМ – это универсальный цифровой автомат, работающий под управлением программы, хранящейся в его памяти.
