Вы можете ознакомиться и скачать презентацию на тему Архитектурно – строительный чертеж. Доклад-сообщение содержит 56 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ГОУ СПО СО УРАЛЬСКИЙ КОЛЛЕДЖ СТРОИТЕЛЬСТВА, АРХИТЕКТУРЫ И ПРЕДПРИНИМАТЕЛЬСТВА ГОУ СПО СО УРАЛЬСКИЙ КОЛЛЕДЖ СТРОИТЕЛЬСТВА, АРХИТЕКТУРЫ И ПРЕДПРИНИМАТЕЛЬСТВА ПЦК НАЧЕРТАТЕЛЬНОЙ ГЕОМЕТРИИ И ИНЖЕНЕРНОЙ ГРАФИКИ МЕТОДИЧЕСКОЕ ПОСОБИЕ ПО ДИСЦИПЛИНЕ «Инженерная графика» для студентов по специальности 2701.03 По разделу «СТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ» Тема: «Архитектурно – строительный чертеж» Выполнили: препод. Н.Д. Цыганкова Н.В. Веселова, Н.С. Оконишникова П.М. Анискина Екатеринбург 2006

Слайд 2

Описание слайда:

1. ОБЩИЕ СВЕДЕНИЯ О СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ

Слайд 3

Описание слайда:

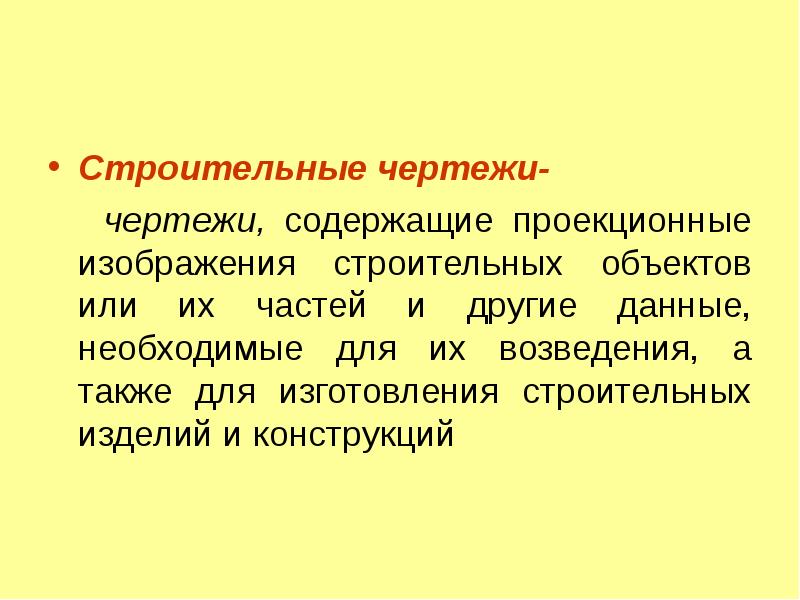

Строительные чертежи- Строительные чертежи- чертежи, содержащие проекционные изображения строительных объектов или их частей и другие данные, необходимые для их возведения, а также для изготовления строительных изделий и конструкций

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

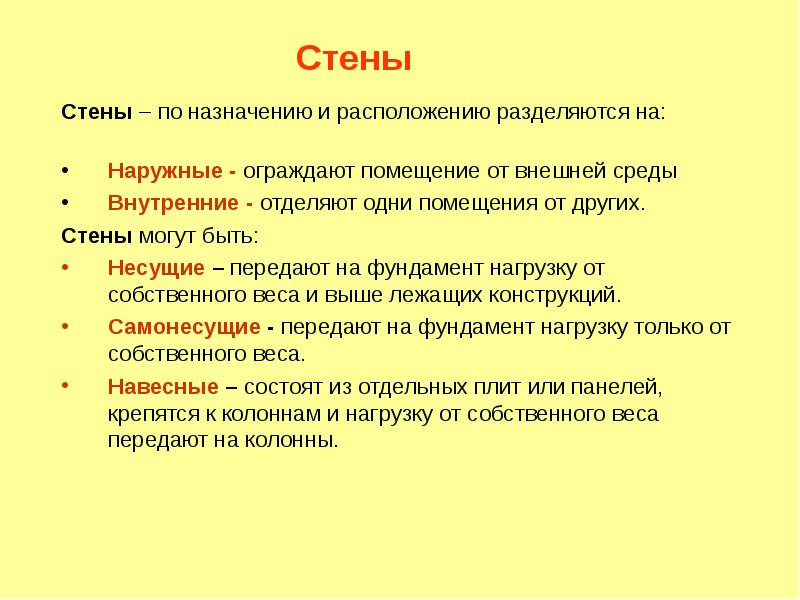

Стены Стены – по назначению и расположению разделяются на: Наружные - ограждают помещение от внешней среды Внутренние - отделяют одни помещения от других. Стены могут быть: Несущие – передают на фундамент нагрузку от собственного веса и выше лежащих конструкций. Самонесущие - передают на фундамент нагрузку только от собственного веса. Навесные – состоят из отдельных плит или панелей, крепятся к колоннам и нагрузку от собственного веса передают на колонны.

Слайд 6

Описание слайда:

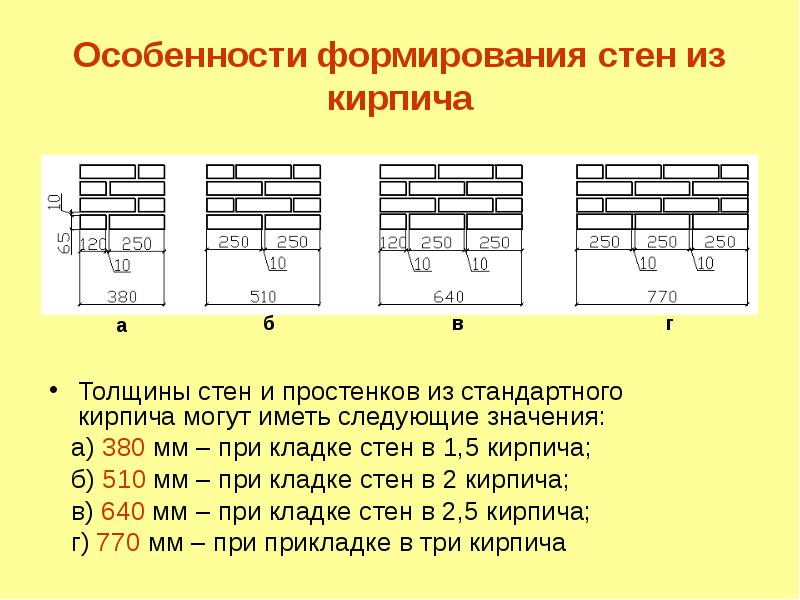

Особенности формирования стен из кирпича Толщины стен и простенков из стандартного кирпича могут иметь следующие значения: а) 380 мм – при кладке стен в 1,5 кирпича; б) 510 мм – при кладке стен в 2 кирпича; в) 640 мм – при кладке стен в 2,5 кирпича; г) 770 мм – при прикладке в три кирпича

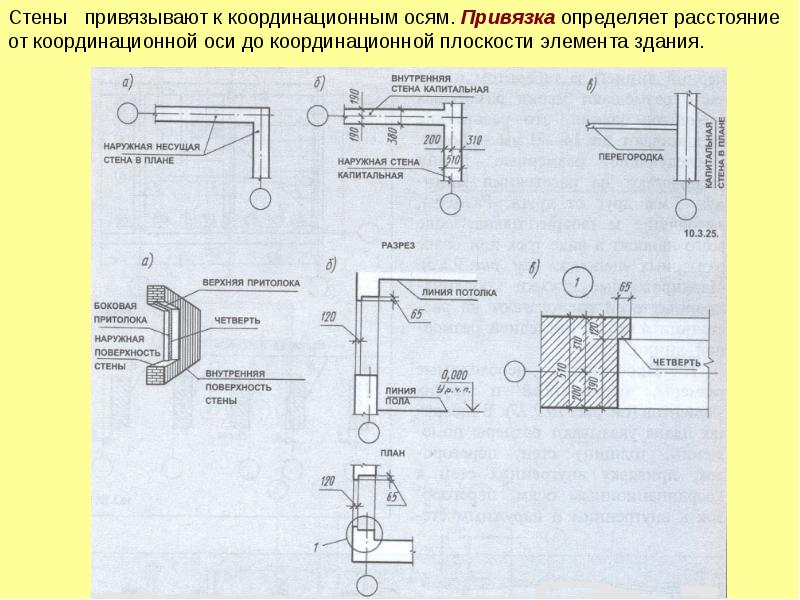

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

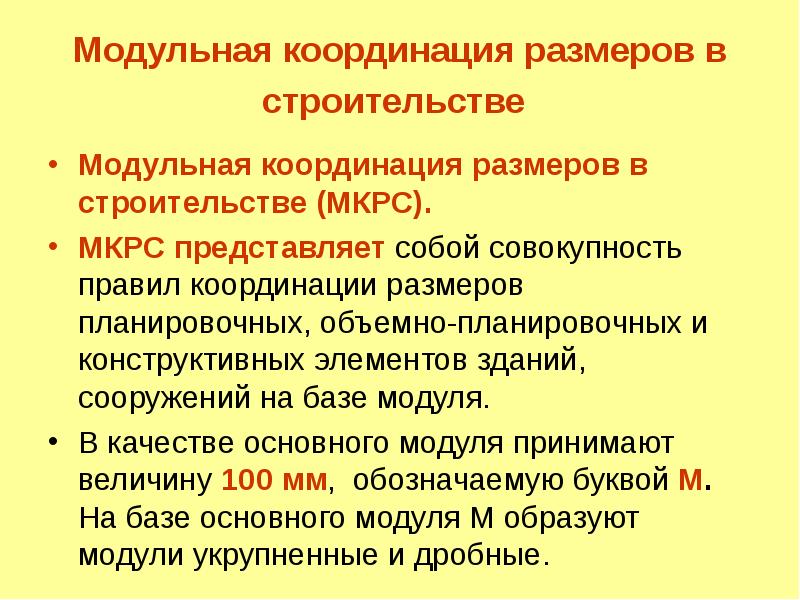

Модульная координация размеров в строительстве Модульная координация размеров в строительстве (МКРС). МКРС представляет собой совокупность правил координации размеров планировочных, объемно-планировочных и конструктивных элементов зданий, сооружений на базе модуля. В качестве основного модуля принимают величину 100 мм, обозначаемую буквой М. На базе основного модуля М образуют модули укрупненные и дробные.

Слайд 10

Описание слайда:

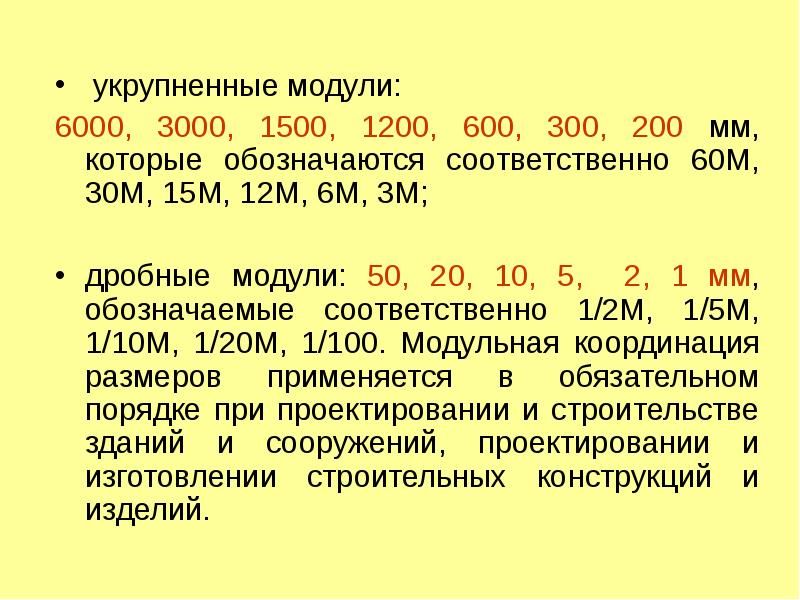

укрупненные модули: укрупненные модули: 6000, 3000, 1500, 1200, 600, 300, 200 мм, которые обозначаются соответственно 60М, 30М, 15М, 12М, 6М, 3М; дробные модули: 50, 20, 10, 5, 2, 1 мм, обозначаемые соответственно 1/2М, 1/5М, 1/10М, 1/20М, 1/100. Модульная координация размеров применяется в обязательном порядке при проектировании и строительстве зданий и сооружений, проектировании и изготовлении строительных конструкций и изделий.

Слайд 11

Описание слайда:

ШАГ, ПРОЛЕТ , ВЫСОТА ЭТАЖА ШАГ, ПРОЛЕТ , ВЫСОТА ЭТАЖА Расстояние между (разбивочными) координационными осями на плане называется шагом. Шаг может быть продольным или поперечным. Расстояние между (разбивочными) координационными осями в направлении, соответствующем пролету основной несущей конструкции перекрытия (прогон, ригель) или покрытия (фермы), называется пролетом. Пролет может совпадать с шагом. Высота этажа - это расстояние по вертикали от уровня пола данного этажа до пола следующего этажа (расстояние от пола до пола). Номинальный размер - это размер между осями здания. l0 Конструктивным размером является проектный размер l строительной конструкции Натурный размер - это фактический размер изделия с учетом допуска.

Слайд 12

Описание слайда:

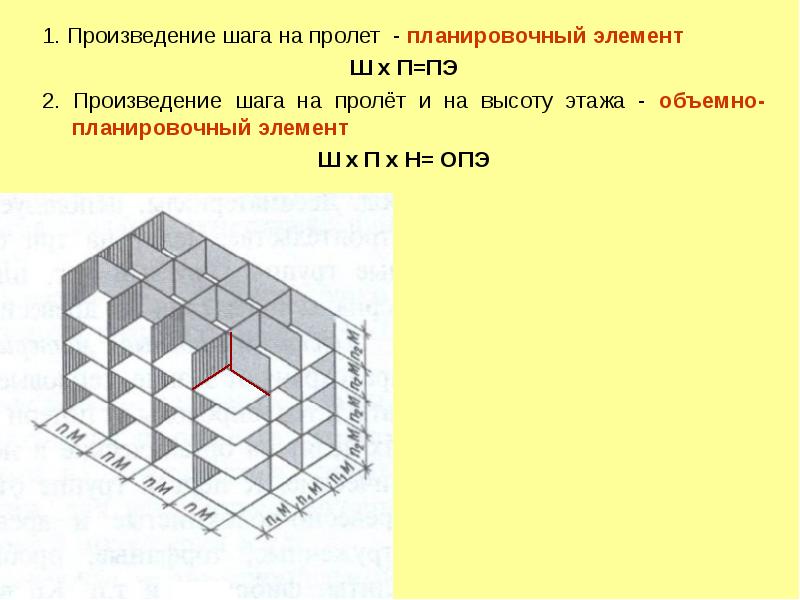

1. Произведение шага на пролет - планировочный элемент 1. Произведение шага на пролет - планировочный элемент Ш х П=ПЭ 2. Произведение шага на пролёт и на высоту этажа - объемно-планировочный элемент Ш x П x Н= ОПЭ

Слайд 13

Описание слайда:

ОСНОВНЫЕ ЧЕРТЕЖИ ЗДАНИЯ Чертежи планов, фасадов и разрезов зданий являются основными, т.к. они дают основное представление о здании. ПЛАН ЗДАНИЯ - разрез горизонтальной плоскостью, проведенной через оконные и дверные проемы несколько выше подоконника или на высоте одного метра от заданной отметки. РАЗРЕЗ ЗДАНИЯ - называется ПОПЕРЕЧНЫМ, когда секущая плоскость перпендикулярна к продольным стенам. PAЗPEЗ ЗДАНИЯ - называется ПРОДОЛЬНЫМ, когда секущая плоскость параллельна продольным стенам здания. ФАСАДЫ - виды здания спереди, сзади, справа и слева. КРЫША - это совокупность конструктивных элементов, завершающих здание, и защищающих его от внешней среды. Она состоит из водонепроницаемой оболочки – кровли и поддерживающих ее несущих элементов. КОНСТРУКТИВНЫЙ УЗЕЛ - деталь плана или разреза, выполненная в более крупном масштабе, чем основное изображение.

Слайд 14

Описание слайда:

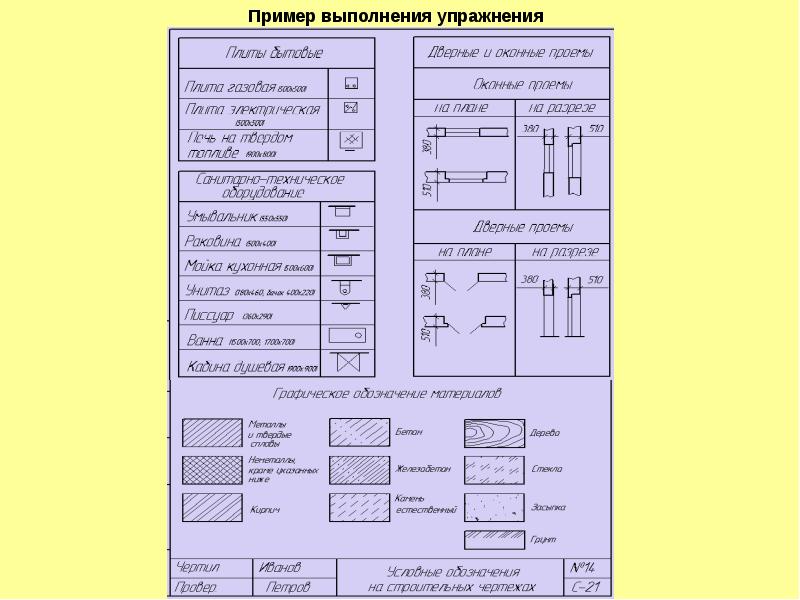

Условные графические обозначения и изображения на строительных чертежах

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

2. ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ЗАДАНИЯ

Слайд 17

Описание слайда:

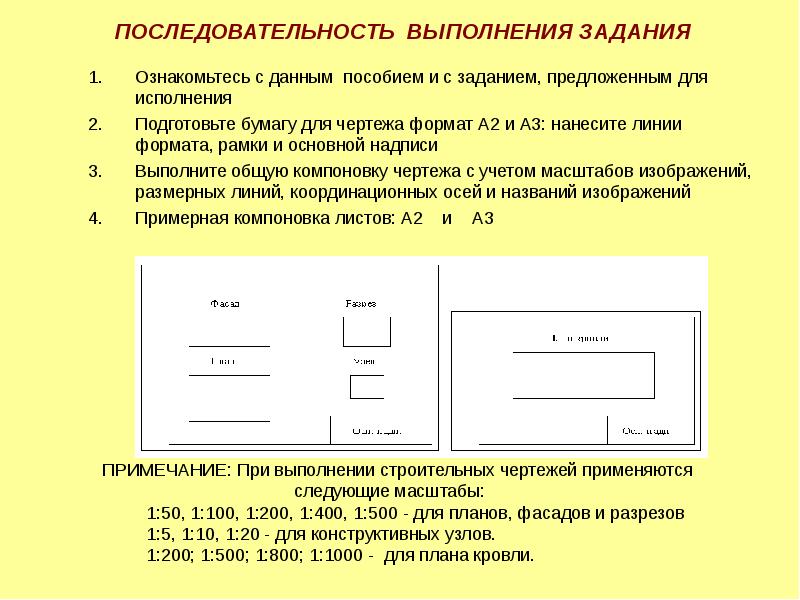

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ЗАДАНИЯ Ознакомьтесь с данным пособием и с заданием, предложенным для исполнения Подготовьте бумагу для чертежа формат А2 и А3: нанесите линии формата, рамки и основной надписи Выполните общую компоновку чертежа с учетом масштабов изображений, размерных линий, координационных осей и названий изображений Примерная компоновка листов: А2 и А3

Слайд 18

Описание слайда:

3. ВЫЧЕРЧИВАНИЕ ПЛАНА ЗДАНИЯ

Слайд 19

Описание слайда:

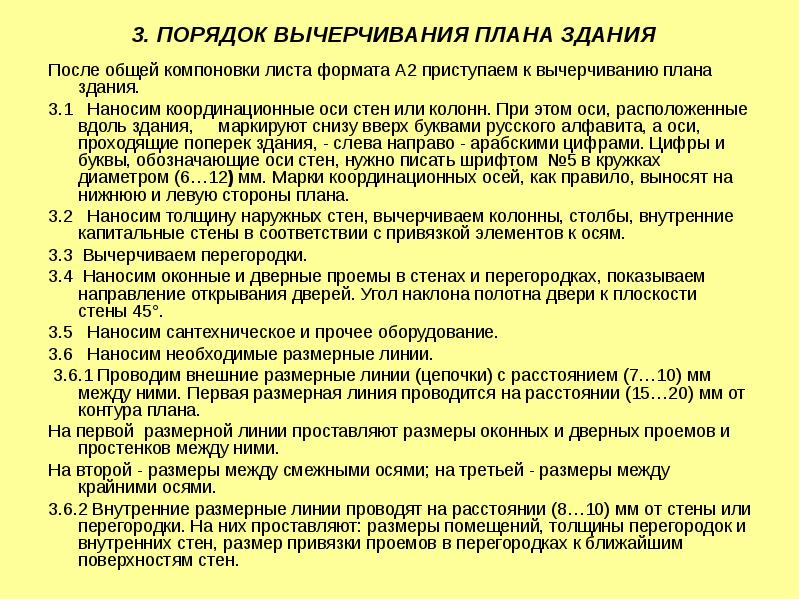

3. ПОРЯДОК ВЫЧЕРЧИВАНИЯ ПЛАНА ЗДАНИЯ После общей компоновки листа формата А2 приступаем к вычерчиванию плана здания. 3.1 Наносим координационные оси стен или колонн. При этом оси, расположенные вдоль здания, маркируют снизу вверх буквами русского алфавита, а оси, проходящие поперек здания, - слева направо - арабскими цифрами. Цифры и буквы, обозначающие оси стен, нужно писать шрифтом №5 в кружках диаметром (6…12) мм. Марки координационных осей, как правило, выносят на нижнюю и левую стороны плана. 3.2 Наносим толщину наружных стен, вычерчиваем колонны, столбы, внутренние капитальные стены в соответствии с привязкой элементов к осям. 3.3 Вычерчиваем перегородки. 3.4 Наносим оконные и дверные проемы в стенах и перегородках, показываем направление открывания дверей. Угол наклона полотна двери к плоскости стены 45°. 3.5 Наносим сантехническое и прочее оборудование. 3.6 Наносим необходимые размерные линии. 3.6.1 Проводим внешние размерные линии (цепочки) с расстоянием (7…10) мм между ними. Первая размерная линия проводится на рaсстоянии (15…20) мм от контура плана. На первой размерной линии проставляют размеры оконных и дверных проемов и простенков между ними. На второй - размеры между смежными осями; на третьей - размеры между крайними осями. 3.6.2 Внутренние размерные линии проводят на расстоянии (8…10) мм от стены или перегородки. На них проставляют: размеры помещений, толщины перегородок и внутренних стен, размер привязки проемов в перегородках к ближайшим поверхностям стен.

Слайд 20

Описание слайда:

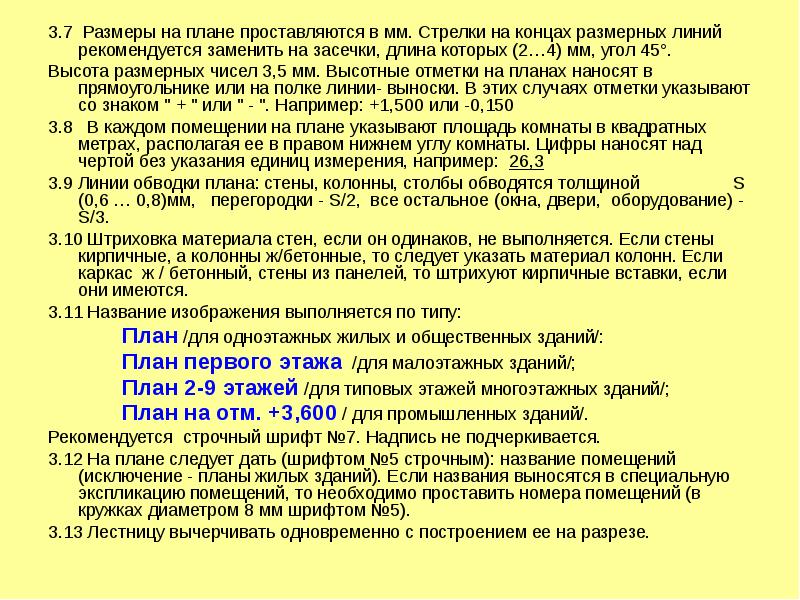

3.7 Размеры на плане проставляются в мм. Стрелки на концах размерных линий рекомендуется заменить на засечки, длина которых (2…4) мм, угол 45°. 3.7 Размеры на плане проставляются в мм. Стрелки на концах размерных линий рекомендуется заменить на засечки, длина которых (2…4) мм, угол 45°. Высота размерных чисел 3,5 мм. Высотные отметки на планах наносят в прямоугольнике или на полке линии- выноски. В этих случаях отметки указывают со знаком " + " или " - ". Например: +1,500 или -0,150 3.8 В каждом помещении на плане указывают площадь комнаты в квадратных метрах, располагая ее в правом нижнем углу комнаты. Цифры наносят над чертой без указания единиц измерения, например: 26,3 3.9 Линии обводки плана: стены, колонны, столбы обводятся толщиной S (0,6 … 0,8)мм, перегородки - S/2, все остальное (окна, двери, оборудование) - S/3. 3.10 Штриховка материала стен, если он одинаков, не выполняется. Если стены кирпичные, а колонны ж/бетонные, то следует указать материал колонн. Если каркас ж / бетонный, стены из панелей, то штрихуют кирпичные вставки, если они имеются. 3.11 Название изображения выполняется по типу: План /для одноэтажных жилых и общественных зданий/: План первого этажа /для малоэтажных зданий/; План 2-9 этажей /для типовых этажей многоэтажных зданий/; План на отм. +3,600 / для промышленных зданий/. Рекомендуется строчный шрифт №7. Надпись не подчеркивается. 3.12 На плане следует дать (шрифтом №5 строчным): название помещений (исключение - планы жилых зданий). Если названия выносятся в специальную экспликацию помещений, то необходимо проставить номера помещений (в кружках диаметром 8 мм шрифтом №5). 3.13 Лестницу вычерчивать одновременно с построением ее на разрезе.

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

4. ВЫЧЕРЧИВАНИЕ РАЗРЕЗА ЗДАНИЯ

Слайд 23

Описание слайда:

4. ПОРЯДОК ВЫЧЕРЧИВАНИЯ РАЗРЕЗА ЗДАНИЯ 4.1 Определяем положение секущей плоскости, наносим на плане линию сечения, указываем направление взгляда и обозначаем разрез арабскими цифрами. 4.2 Проводим вертикальные координационные оси основных несущих конструкций (стен и колонн) в соответствии с планом и направлением взгляда, заданным на секущей плоскости. 4.3 Перпендикулярно осям прочерчиваем горизонтальные линии уровней: поверхности земли, пола всех этажей, чердачного перекрытия, карниза. 4.4 Наносим тонкими линиями толщины наружных и внутренних стен, перегородок, которые попадают в разрез, а также высоты междуэтажных и чердачных перекрытий, конька крыши. 4.5 В наружных и внутренних стенах, перегородках намечаем оконные и дверные проемы. 4.6 Рассчитываем и вычерчиваем лестничную клетку. 4.7 Отмечаем и вычерчиваем выносы (от стен) карниза и цоколя, вычерчиваем скаты крыши. 4.8 Вычерчиваем проемы, колонны и другие элементы, расположенные за секущей плоскостью.

Слайд 24

Описание слайда:

4.9 Простановка размеров: 4.9 Простановка размеров: проставляем размеры расстояний между смежными и крайними координационными осями, оси маркируются в соответствии с планом; наносим наружную вертикальную цепочку с размерами проемов и простенков; даем высотные отметки уровня земли, нижней плоскости карниза, конька крыши, парапета (снаружи) и отметки чистого пола этажей, потолка верхнего этажа внутри разреза; отметки проставляем по типу: даем размеры высоты дверных проемов во внутренних стенах и пepeгородках. (см. приложение 1) 4.10 Для уточнения конструкций покрытий, кровли, отмостки и других многослойных конструкций делают выноски в виде "этажерок". Последовательность надписей к отдельным слоям должна соответствовать последовательности их изображения на чертеже сверху вниз, либо в направлении стрелки. 4.11 Название изображения выполняется по типу: Разрез 1-1

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

ПРАКТИЧЕСКАЯ РАБОТА «ПЛАН И РАЗРЕЗ ПО ЛЕСТНИЧНОЙ КЛЕТКЕ»

Слайд 27

Описание слайда:

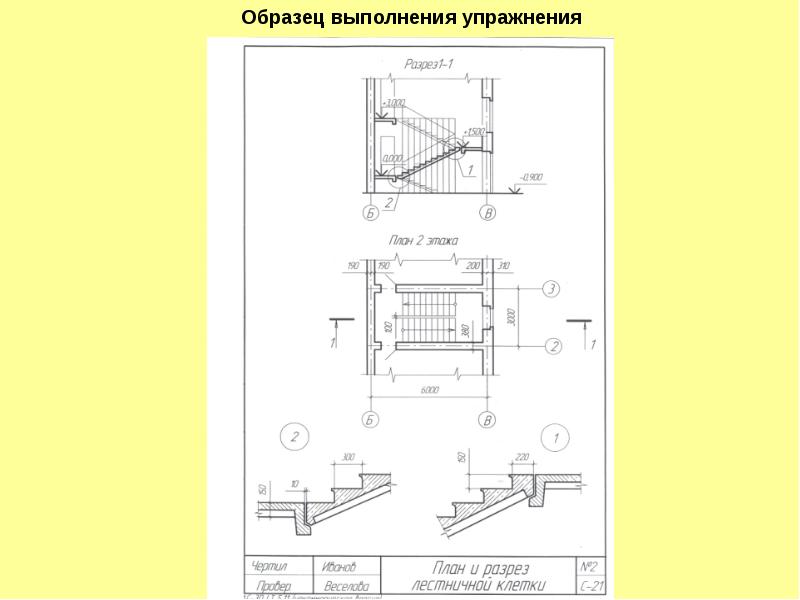

Вычерчивание плана и разреза лестничной клетки Лестницы являются ответственной частью многоэтажного здания, так как служит не только для сообщения между этажами, но и для эвакуации при пожаре или другой аварийной ситуации. Лестницы в зданиях размещают в специальных помещениях, которые называются лестничными клетками. Лестницы представляют собой несущие конструкции, состоящие из наклонных ступенчатых элементов - лестничных маршей и горизонтальных плоскостных элементов - лестничных площадок. По назначению их подразделяют на основные, или главные, и служебные, или вспомогательные. По материалу лестницы подразделяются на железобетонные, деревянные и стальные. По способу изготовления различают сборные и монолитные железобетонные. В настоящее время, в основном, распространены сборные лестницы. Марш представляет собой конструкцию, состоящую из ряда ступеней. В состав маршей входят ограждения. Высоту ограждений принимают в пределах (90…95)см. Несущие элементы марша своими концами опираются на несущие элементы площадок - площадочные балки. В современных зданиях лестницы монтируют в основном из крупноразмерных цельных лестничных маршей и площадок. Эти элементы изготавливают из железобетона.

Слайд 28

Описание слайда:

В зависимости от числа маршей, находящихся в пределах высоты одного этажа, лестницы делят на одно-, двух- и трехмаршевые. В зависимости от числа маршей, находящихся в пределах высоты одного этажа, лестницы делят на одно-, двух- и трехмаршевые. Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Ширину маршей обычно берут в пределах 90-240см, для вспомогательных лестниц- не менее 90см, для основных лестниц- не менее 105см. Лестничные марши устанавливают с уклонами: 1:2; 1:1,75; 1:1,5 и т.д. В марше допускается не менее 3 и не более 18 ступеней. Каждый марш для одной из лестничных площадок будет восходящим, т.е. поднимающимся вверх, а другой –нисходящим, т.е. опускающим вниз. Ступени лестниц характеризуются высотой подступенька h и ширины проступи b. Лестничные площадки, устраиваемые на уровне каждого этажа, называют этажными, а между этажами - промежуточными. Ширину лестничных площадок принимают не менее ширины марша и не менее 1200 мм, в зданиях с лифтами площадки должны быть шириной не мене 1600 мм, а в больницах- не менее 1900 мм. Для того, чтобы определить размеры лестниц и лестничных клеток, в которой они будут размещены, необходимо знать высоту этажа и размеры ступеней. Иногда в зданиях из сборных элементов монтажные схемы установки и ограждения выполняют отдельно. Чертеж крупноблочной лестницы из сборных маршей и площадок

Слайд 29

Описание слайда:

Пример расчета лестницы и лестничной клетки Пример расчета лестницы и лестничной клетки Определить размеры двухмаршевой лестницы жилого дома, если высота этажа равна 3.0 м, ширина марша 1.2 м, уклон лестницы 1:2. Рассмотрим расчет и последовательность вычерчивания лестницы и лестничной клетки, состоящей из маршей и площадок Примем ширину проступи (горизонтального элемента ступени) а равной 300мм, высоту подступенка h (вертикального элемента) равной 150мм. Ширину лестничной клетки В, мм определяем по формуле: В=2b+100, (1) где b – ширина марша, мм В=2х1200+100=2500мм Высота лестничного марша Н\2 равна 1500мм. Количество подступенков в одном марше n получим разделив высоту марша а высоту подступенка: n = 1500:150=10 Количество проступей в одном марше будет на единицу меньше количества подступенков и будет равно 9. Длину горизонтальной проекции марша (заложение) в плане L, мм определяем по формуле: I =a(n-1) (2) где а- ширина проступи, мм n- количество подступенков. I=300х9=2700мм Принимаем ширину этажной площадки с1 равной 1600мм, ширину промежуточной площадки с2, равной 1300мм. Полная длина лестничной клетки L, мм составит: L=I+c1+c2 (3) L=2700+1600+1300=5600мм.

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

5. ВЫЧЕРЧИВАНИЕ ФАСАДА ЗДАНИЯ

Слайд 33

Описание слайда:

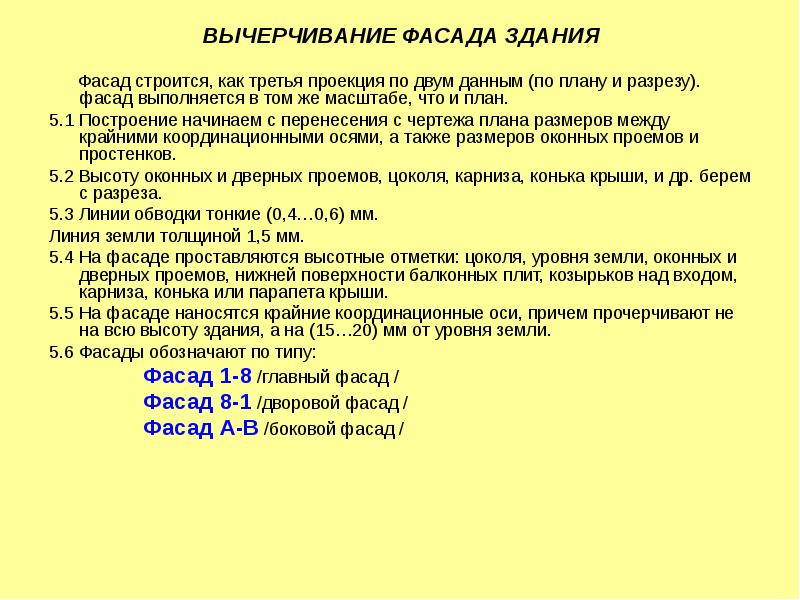

ВЫЧЕРЧИВАНИЕ ФАСАДА ЗДАНИЯ ВЫЧЕРЧИВАНИЕ ФАСАДА ЗДАНИЯ Фасад строится, как третья проекция по двум данным (по плану и разрезу). фасад выполняется в том же масштабе, что и план. 5.1 Построение начинаем с перенесения с чертежа плана размеров между крайними координационными осями, а также размеров оконных проемов и простенков. 5.2 Высоту оконных и дверных проемов, цоколя, карниза, конька крыши, и др. берем с разреза. 5.3 Линии обводки тонкие (0,4…0,6) мм. Линия земли толщиной 1,5 мм. 5.4 На фасаде проставляются высотные отметки: цоколя, уровня земли, оконных и дверных проемов, нижней поверхности балконных плит, козырьков над входом, карниза, конька или парапета крыши. 5.5 На фасаде наносятся крайние координационные оси, причем прочерчивают не на всю высоту здания, а на (15…20) мм от уровня земли. 5.6 Фасады обозначают по типу: Фасад 1-8 /главный фасад / Фасад 8-1 /дворовой фасад / Фасад А-В /боковой фасад /

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

6. ВЫЧЕРЧИВАНИЕ ПЛАНА КРЫШИ (КРОВЛИ)

Слайд 36

Описание слайда:

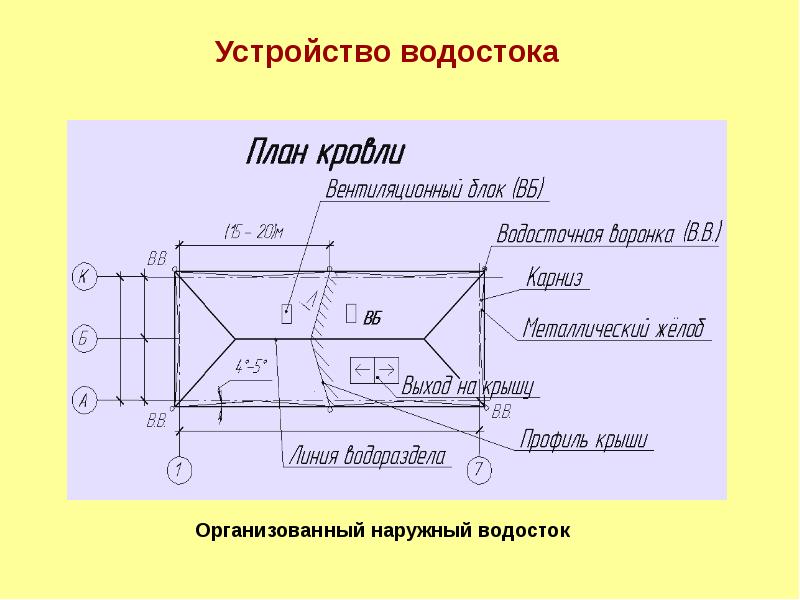

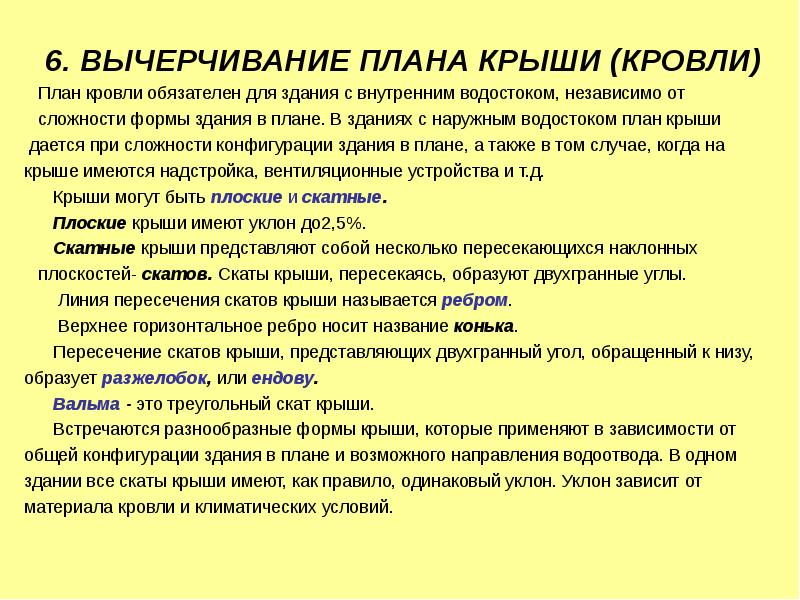

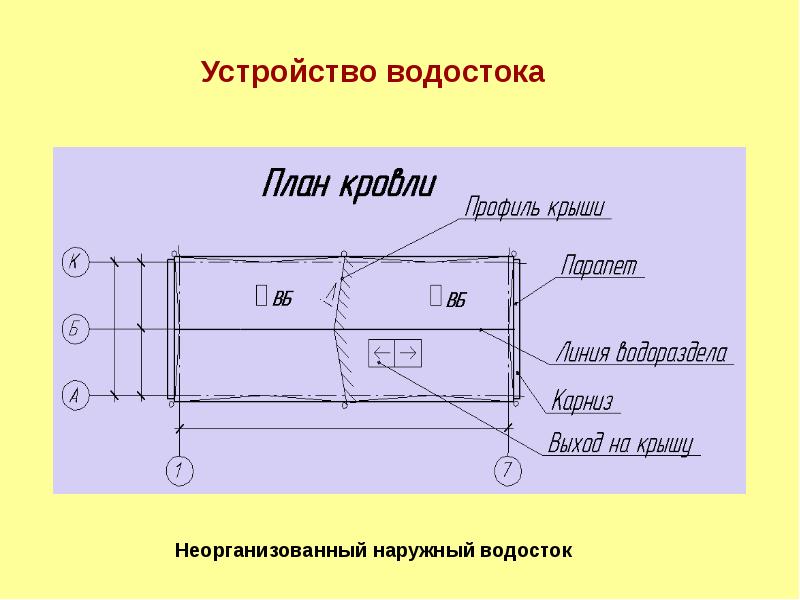

6. ВЫЧЕРЧИВАНИЕ ПЛАНА КРЫШИ (КРОВЛИ) 6. ВЫЧЕРЧИВАНИЕ ПЛАНА КРЫШИ (КРОВЛИ) План кровли обязателен для здания с внутренним водостоком, независимо от сложности формы здания в плане. В зданиях с наружным водостоком план крыши дается при сложности конфигурации здания в плане, а также в том случае, когда на крыше имеются надстройка, вентиляционные устройства и т.д. Крыши могут быть плоские и скатные. Плоские крыши имеют уклон до2,5%. Скатные крыши представляют собой несколько пересекающихся наклонных плоскостей- скатов. Скаты крыши, пересекаясь, образуют двухгранные углы. Линия пересечения скатов крыши называется ребром. Верхнее горизонтальное ребро носит название конька. Пересечение скатов крыши, представляющих двухгранный угол, обращенный к низу, образует разжелобок, или ендову. Вальма - это треугольный скат крыши. Встречаются разнообразные формы крыши, которые применяют в зависимости от общей конфигурации здания в плане и возможного направления водоотвода. В одном здании все скаты крыши имеют, как правило, одинаковый уклон. Уклон зависит от материала кровли и климатических условий.

Слайд 37

Описание слайда:

При линии слива (часть крыши над карнизом), лежащей в одной горизонтальной плоскости, и одинаковых углах наклона скатов крыши соблюдаются следующие правила: При линии слива (часть крыши над карнизом), лежащей в одной горизонтальной плоскости, и одинаковых углах наклона скатов крыши соблюдаются следующие правила: если имеются два ската крыши с пересекающимися линиями слива, то проекция линии пересечения делит угол, образованный линиями сливов, пополам (рис. а) если имеются два ската крыши с параллельными линиями сливов, то проекция линий пересечения параллельна линиям слива и расположена на равных от них расстояния - «конек» (рис.б) если в какой-нибудь точке сходится две линии пересечения, то из нее, как правило, идет третья (рис. а, б)

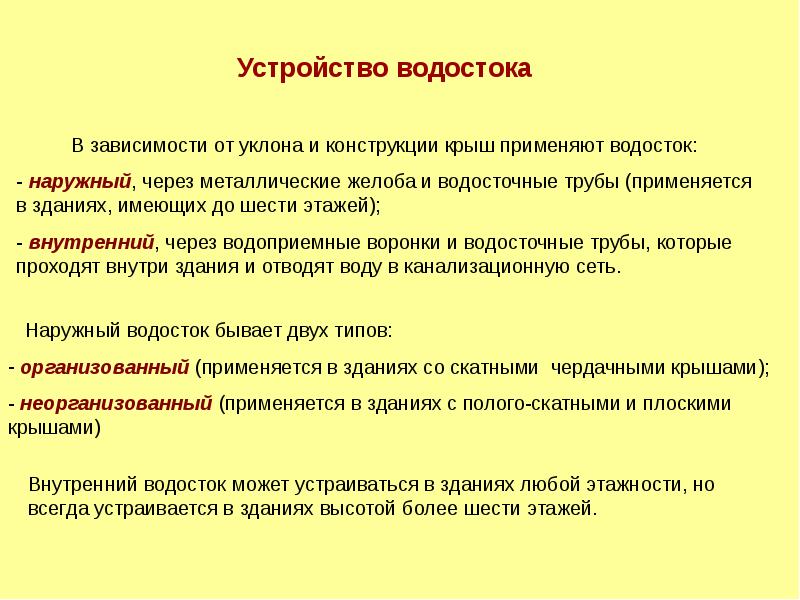

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

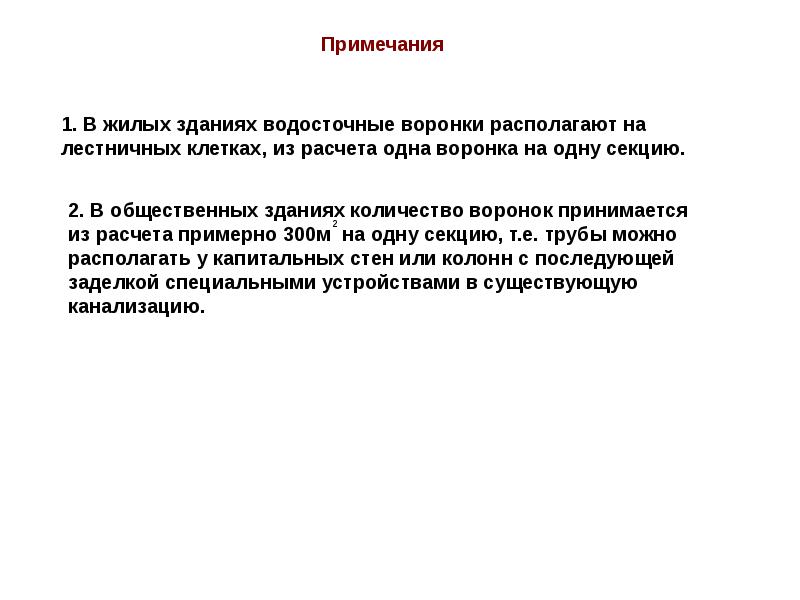

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

7. ВЫЧЕРЧИВАНИЕ КОНСТРУКТИВНЫХ УЗЛОВ

Слайд 44

Описание слайда:

ВЫЧЕРЧИВАНИЕ КОНСТРУКТИВНЫХ УЗЛОВ ВЫЧЕРЧИВАНИЕ КОНСТРУКТИВНЫХ УЗЛОВ При выполнении чертежей узлов то место, которое необходимо показать на выносном элементе, отмечают на виде (фасаде), плане, разрезе замкнутой сплошной тонкой линией (окружностью или овал) с указанием на полке линии-выноски порядковый номер выносного элемента арабской цифрой. Если на полке линии-выноски стоит одна цифра, это значит, что выносной элемент расположен на том же листе, что и основной чертеж. Если узел (выносной элемент) размещен на другом листе основного комплекта рабочих чертежей, то под полкой линии-выноски указывают лист, на котором помещен узел. Номер листа может быть указан на полке линии-выноски рядом с номером узла в скобках.

Слайд 45

Описание слайда:

На чертеже разреза указывают местонахождение узла / сноску на узел / На чертеже разреза указывают местонахождение узла / сноску на узел / На чертеже узла наносят координационную ось, размеры, штриховку материалов конструкций, попавших в секущую плоскость, и поясняющие надписи.

Слайд 46

Описание слайда:

8. ПРИМЕР ВЫПОЛНЕНИЯ ГРАФИЧЕСКОЙ РАБОТЫ

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

На рабочих чертежах планов кровли можно изображать: ограждения, парапеты, слуховые окна и будки для выхода на плоские крыши, дымовые трубы, вентиляционные устройства, пожарные лестницы и т.д. А также на плане кровли указывают основные размеры здания и участков. Эти участки должны графически выделяться и сопровождаться поясняющей выносной надписью или текстовым указанием к чертежу. На план кровли наносят координационные оси, проходящие в характерных местах, а также должны быть замаркированы пожарные лестницы, металлические ограждения, парапетные плиты и узлы, если они не замаркированы в других чертежах. Пример оформления плана кровли гражданского здания (лист 2)

Слайд 49

Описание слайда:

ПРИЛОЖЕНИЕ

Слайд 50

Описание слайда:

Приложение 1 Приложение 1 Общие правила графического оформления строительных чертежей Линии чертежа. На строительных чертежах используют типы линий, приведенные в ГОСТ 2.303-68*. Толщина линий для всех изображений, выполненных в одном и том же масштабе, должна быть одинаковой. Однако в строительных чертежах есть некоторые особенности в применении отдельных типов линий. Так, на плане и разрезе здания видимые контуры обводят линиями разной толщины. Более толстой линией обводят контуры участков капитальных стен, попавшие в секущую плоскость. Контуры участков стен, не попавшие в плоскость сечения, обводят тонкими линиями. Толщину вспомогательных линий принимают следующей: -рамки листов, основные надписи, экспликаций, спецификаций и др.(…0,8) мм -кружки для нумерационной маркировки узлов: внутренние линии (0,8)мм маркировочные кружки модульных координационных осей (0,3…0,4)мм.

Слайд 51

Описание слайда:

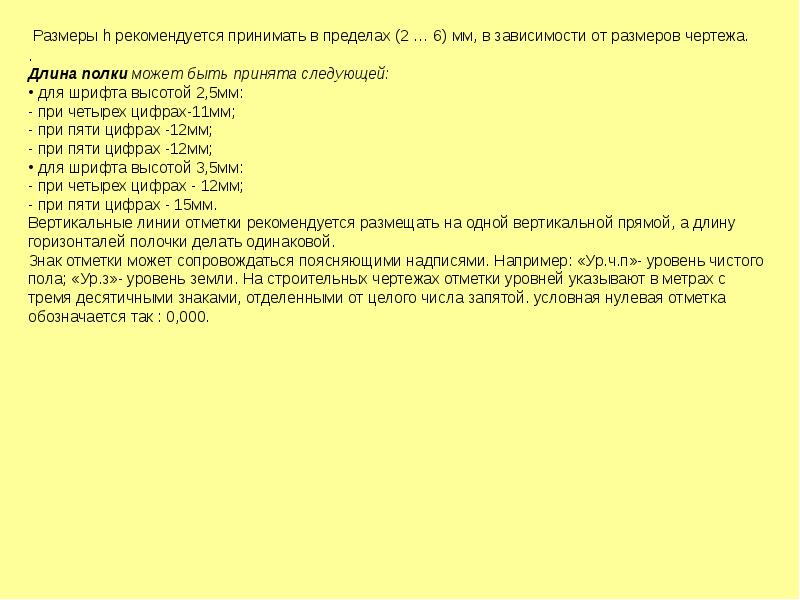

Расстояние между параллельными размерными линиями должно быть не менее 7мм, а от размерной линии до кружка координационной оси не менее 4мм (рис.П1.3). Расстояние между параллельными размерными линиями должно быть не менее 7мм, а от размерной линии до кружка координационной оси не менее 4мм (рис.П1.3).

Слайд 52

Описание слайда:

Слайд 53

Описание слайда:

Основная надпись

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

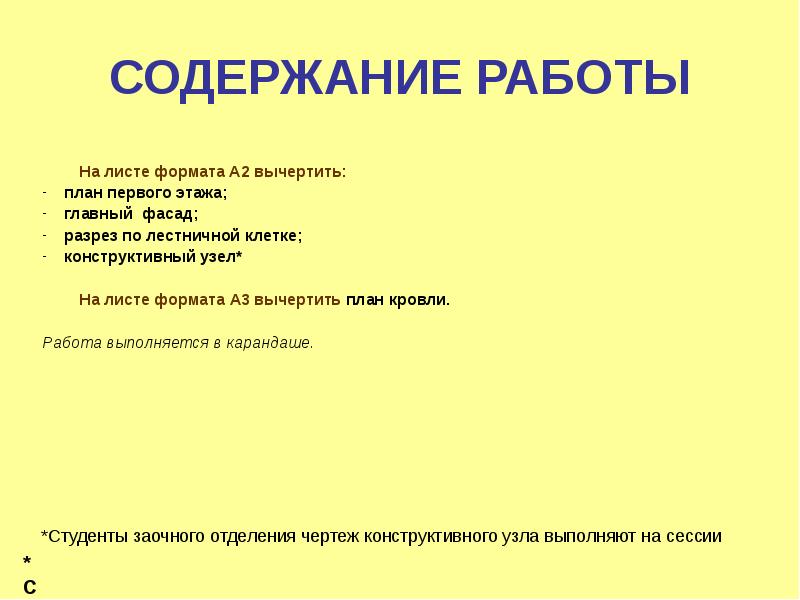

СОДЕРЖАНИЕ РАБОТЫ На листе формата A2 вычертить: план первого этажа; главный фасад; разрез по лестничной клетке; конструктивный узел* На листе формата А3 вычертить план кровли. Работа выполняется в карандаше.
