Слайд 1

Описание слайда:

Архитектурно-строительное черчение Дисциплина «Инженерная графика»

Слайд 2

Описание слайда:

Цель и задачи изучения темы Ознакомиться с нормативной документацией для выполнения рабочих и проектных работ в области строительства Рассмотреть особенности выполнения архитектурно-строительных чертежей

Слайд 3

Описание слайда:

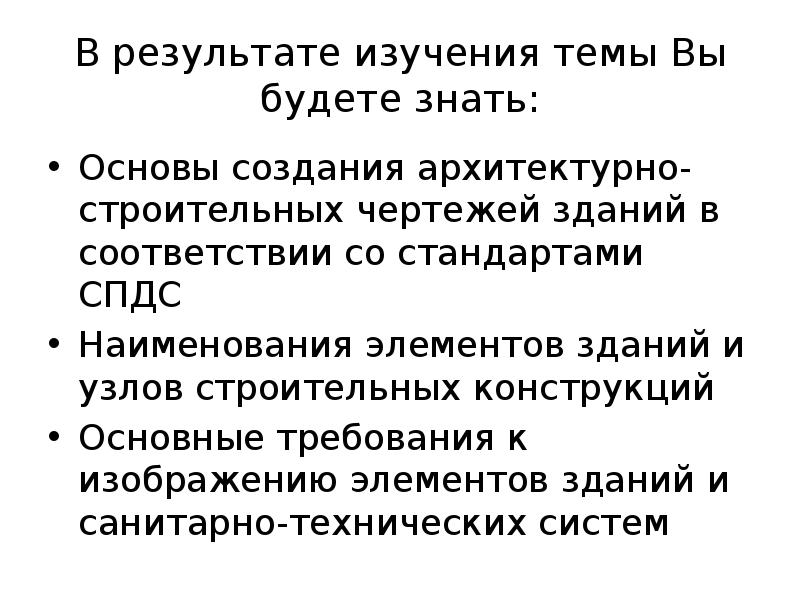

В результате изучения темы Вы будете знать: Основы создания архитектурно-строительных чертежей зданий в соответствии со стандартами СПДС Наименования элементов зданий и узлов строительных конструкций Основные требования к изображению элементов зданий и санитарно-технических систем

Слайд 4

Описание слайда:

Особенности строительных чертежей Чертежи, содержащие проекционные изображения строительных объектов или их частей и другие данные, необходимые для их возведения, а также для изготовления строительных изделий и конструкций называют строительными

Слайд 5

Описание слайда:

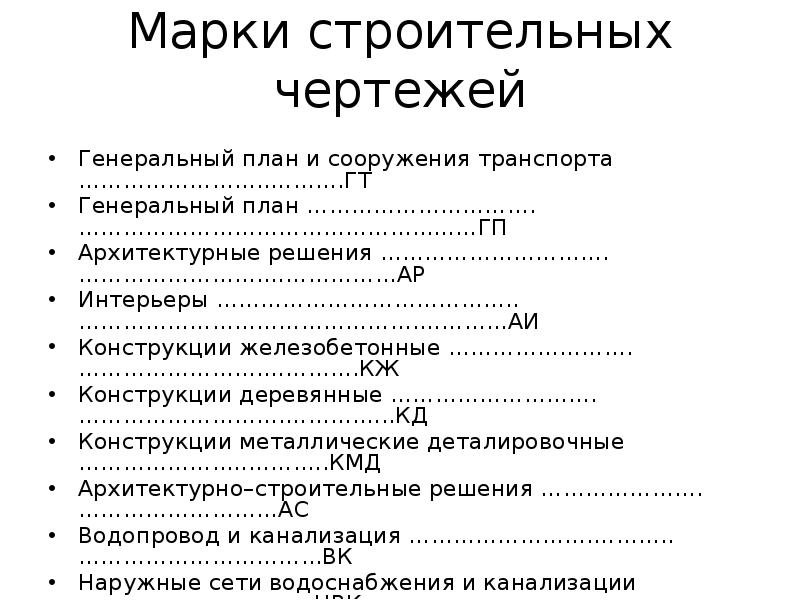

Марки строительных чертежей Генеральный план и сооружения транспорта ……………………..……….ГТ Генеральный план ………………………….………………………………………...……ГП Архитектурные решения ………………………….…………………….………………АР Интерьеры …………………………………..……………………………………….…………АИ Конструкции железобетонные …………………….…………………….………….КЖ Конструкции деревянные ……………………….……………………….………......КД Конструкции металлические деталировочные ………………..……….….КМД Архитектурно–строительные решения ………………….………………………АС Водопровод и канализация …………………….………..…………………………...ВК Наружные сети водоснабжения и канализации …………….………..…..НВК Наружные сети водоснабжения ……………………….……………………………НВ Наружные сети канализации ……………………..………………………………….НК Отопление, вентиляция и кондиционирование воздуха ………….….ОВ

Слайд 6

Описание слайда:

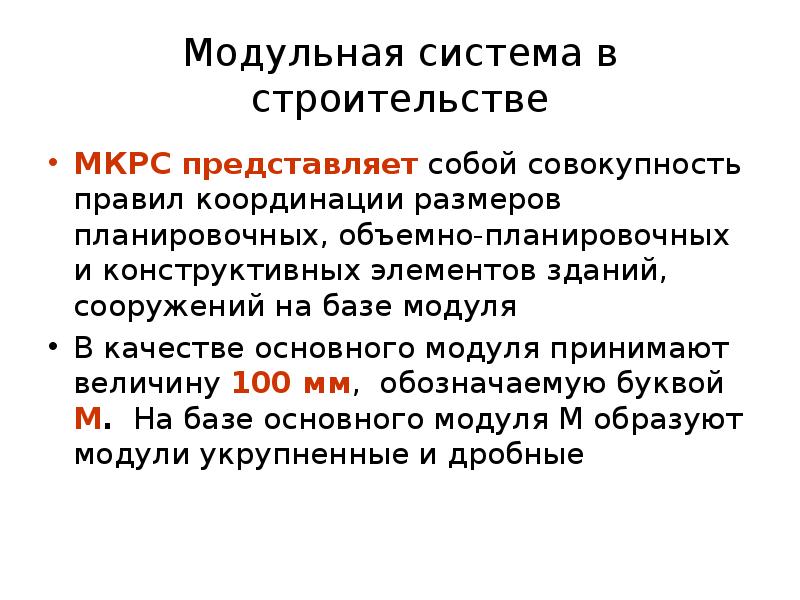

Модульная система в строительстве МКРС представляет собой совокупность правил координации размеров планировочных, объемно-планировочных и конструктивных элементов зданий, сооружений на базе модуля В качестве основного модуля принимают величину 100 мм, обозначаемую буквой М. На базе основного модуля М образуют модули укрупненные и дробные

Слайд 7

Описание слайда:

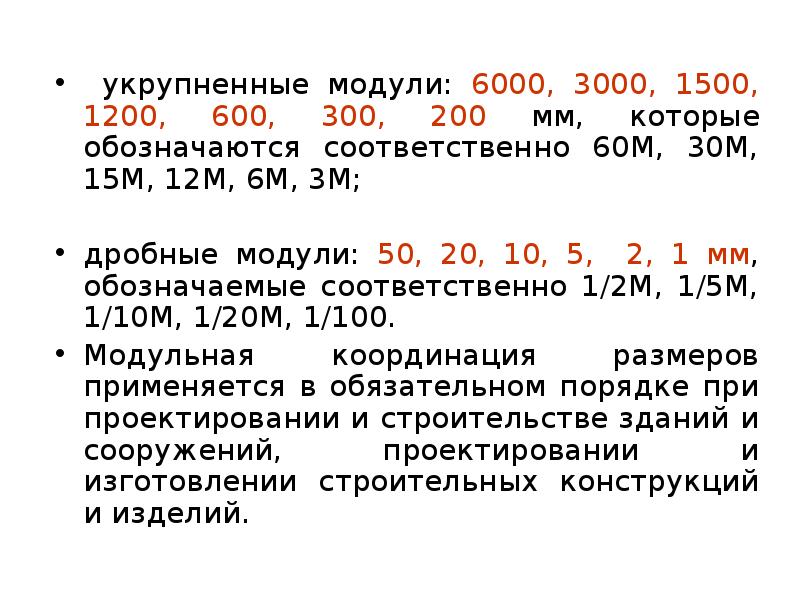

укрупненные модули: 6000, 3000, 1500, 1200, 600, 300, 200 мм, которые обозначаются соответственно 60М, 30М, 15М, 12М, 6М, 3М; укрупненные модули: 6000, 3000, 1500, 1200, 600, 300, 200 мм, которые обозначаются соответственно 60М, 30М, 15М, 12М, 6М, 3М; дробные модули: 50, 20, 10, 5, 2, 1 мм, обозначаемые соответственно 1/2М, 1/5М, 1/10М, 1/20М, 1/100. Модульная координация размеров применяется в обязательном порядке при проектировании и строительстве зданий и сооружений, проектировании и изготовлении строительных конструкций и изделий.

Слайд 8

Описание слайда:

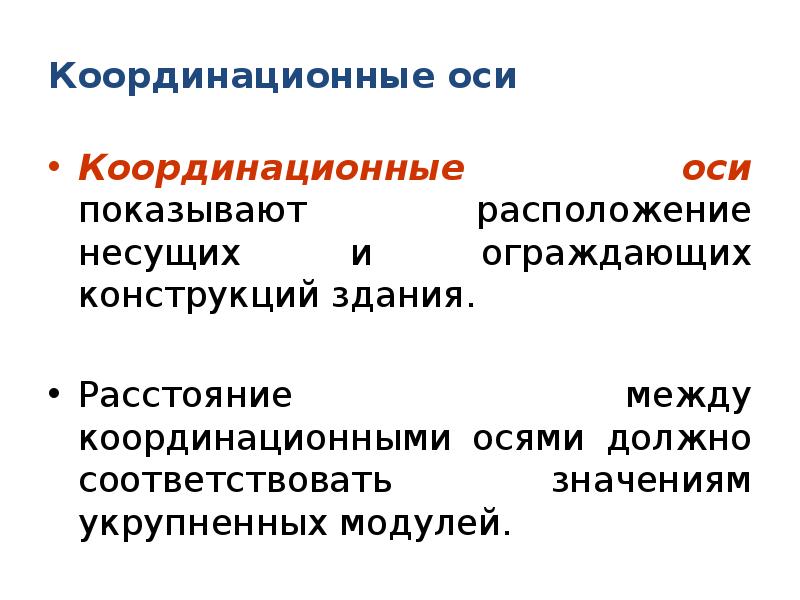

Координационные оси Координационные оси показывают расположение несущих и ограждающих конструкций здания. Расстояние между координационными осями должно соответствовать значениям укрупненных модулей.

Слайд 9

Описание слайда:

Координационные оси Обозначение выполняют в кружках диаметром 6-12 мм Размер шрифта для обозначения координационных осей должен быть больше размера цифр размерных чисел, применяемых на том же чертеже, в 1,5 раза

Слайд 10

Описание слайда:

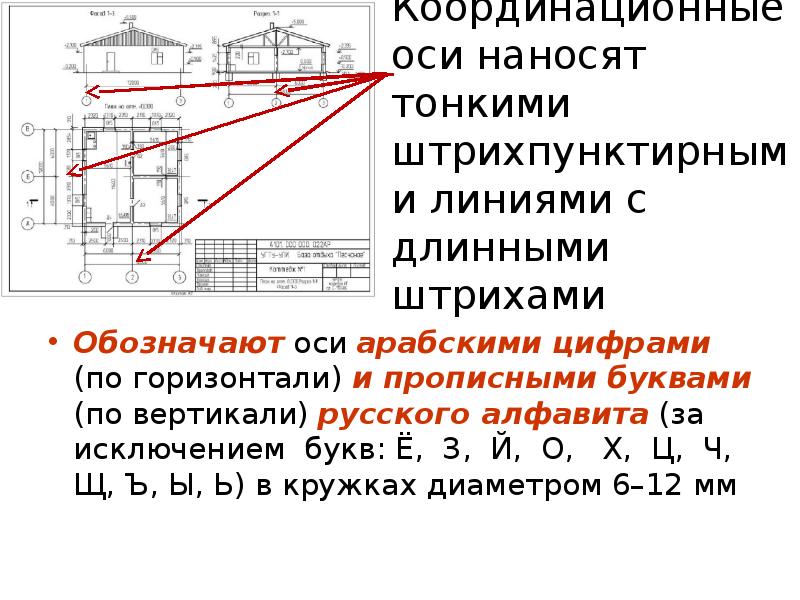

Координационные оси наносят тонкими штрихпунктирными линиями с длинными штрихами Обозначают оси арабскими цифрами (по горизонтали) и прописными буквами (по вертикали) русского алфавита (за исключением букв: Ё, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диаметром 6–12 мм

Слайд 11

Описание слайда:

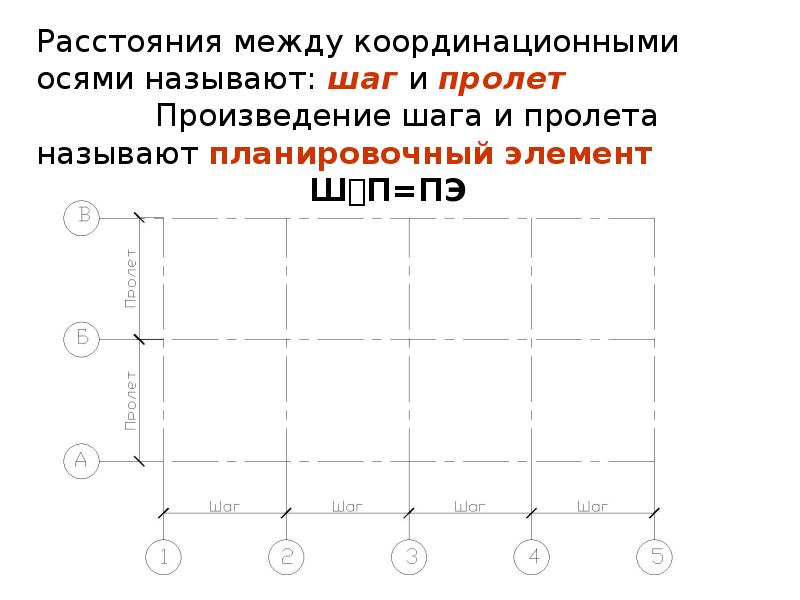

Слайд 12

Описание слайда:

Конструктивные элементы здания

Слайд 13

Описание слайда:

Высота этажа – расстояние от уровня пола нижележащего этажа до уровня пола вышележащего этажа Объемно-планировочный элемент Ш x П x Н= ОПЭ

Слайд 14

Описание слайда:

Основные конструкции здания Фундамент Отмостка Цоколь Несущие стены Междуэтажное перекрытие Чердачное перекрытие Стропила Обрешетка кровли Подкос Стойка Лестничная площадка Лестничный марш Косоур Перегородка

Слайд 15

Описание слайда:

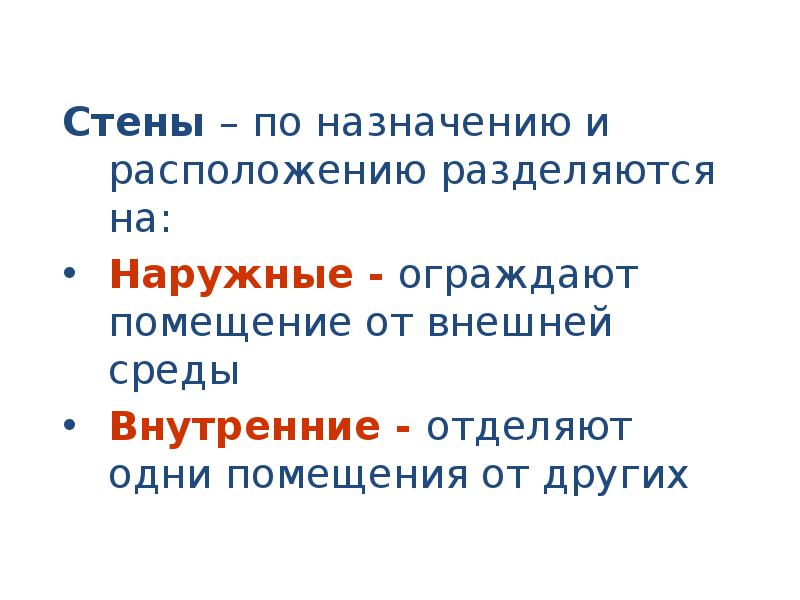

Стены – по назначению и расположению разделяются на: Наружные - ограждают помещение от внешней среды Внутренние - отделяют одни помещения от других

Слайд 16

Описание слайда:

Особенности формирования стен из кирпича Толщины стен и простенков из стандартного кирпича могут иметь следующие значения: 380 мм – при кладке стен в 1,5 кирпича, 510 мм – при кладке стен в 2 кирпича, 640 мм – при кладке стен в 2,5 кирпича, 770 мм – при прикладке в три кирпича

Слайд 17

Описание слайда:

Привязка стен к координационным осям Конструктивные элементы здания – несущие, самонесущие, навесные стены – привязывают к координационным осям. Привязка определяется расстоянием от координационной оси до координационной плоскости элемента здания.

Слайд 18

Описание слайда:

Особенности простановки размеров на строительных чертежах На строительных чертежах размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками в виде толстых основных линий длиной 24 мм. Засечку наклоняют вправо под углом 45о к размерной линии, при этом размерные линии должны выступать за крайние выносные линии на 1–3 мм.

Слайд 19

Описание слайда:

Простановка высотных отметок Высотные отметки проставляют в метрах с тремя десятичными знаками после запятой. За “нулевую” отметку принимают уровень пола первого этажа и указывают нулевую отметку без знака.

Слайд 20

Описание слайда:

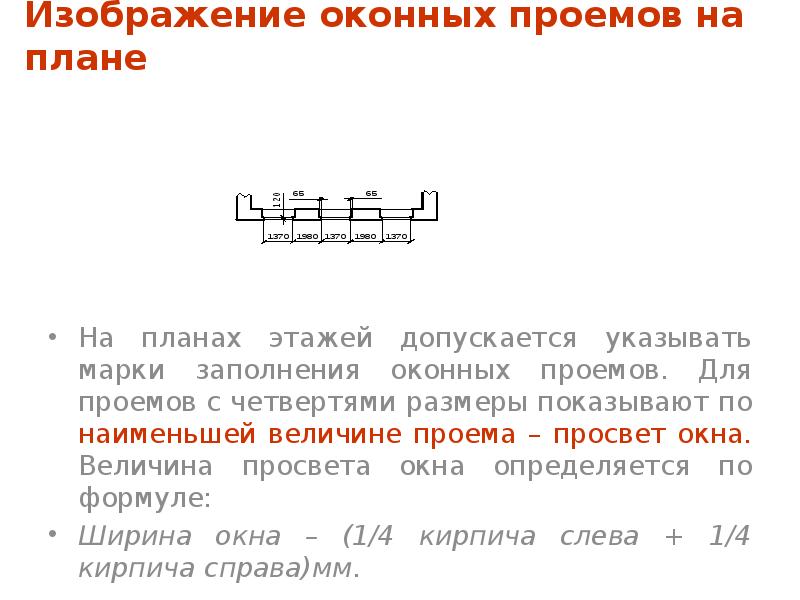

Изображение оконных проемов на плане На планах этажей допускается указывать марки заполнения оконных проемов. Для проемов с четвертями размеры показывают по наименьшей величине проема – просвет окна. Величина просвета окна определяется по формуле: Ширина окна – (1/4 кирпича слева + 1/4 кирпича справа)мм.

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

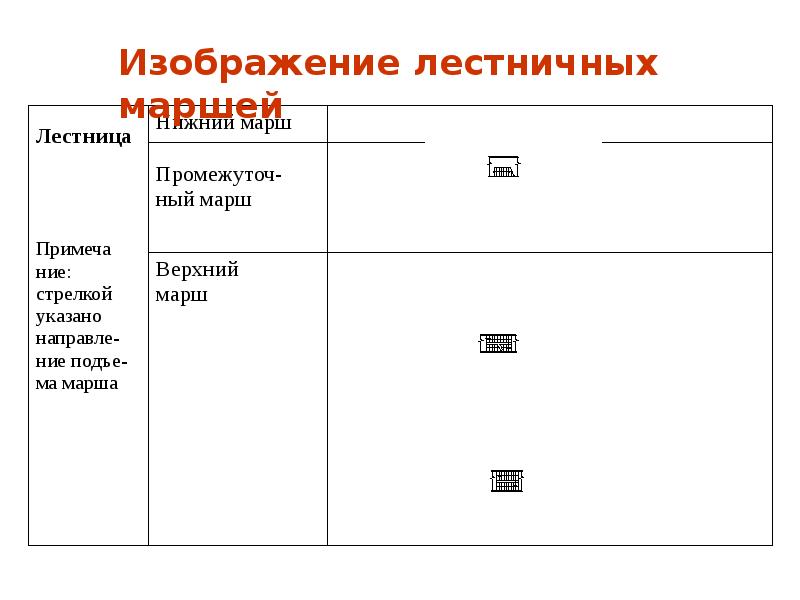

Изображение лестничных маршей Лестницы – несущие конструкции состоящие из наклонных ступенчатых элементов – лестничных маршей и горизонтальных плоскостных элементов –лестничных площадок

Слайд 24

Описание слайда:

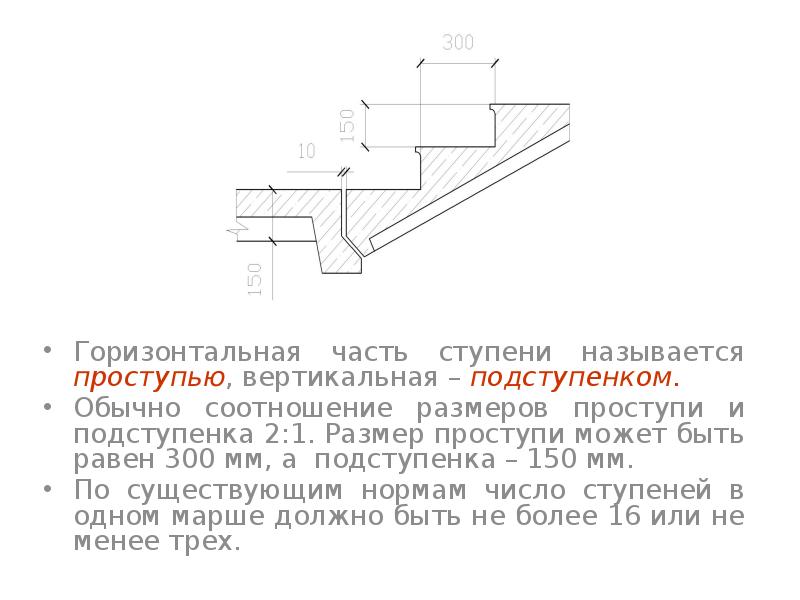

Горизонтальная часть ступени называется проступью, вертикальная – подступенком. Обычно соотношение размеров проступи и подступенка 2:1. Размер проступи может быть равен 300 мм, а подступенка – 150 мм. По существующим нормам число ступеней в одном марше должно быть не более 16 или не менее трех.

Слайд 25

Описание слайда:

Изображение лестничного марша на плане и разрезе Изображение лестничного марша на плане и разрезе

Слайд 26

Описание слайда:

Планом этажа здания называют изображение здания мысленно рассеченного горизонтальной плоскостью на уровне оконных и дверных проемов и спроецированного на горизонтальную плоскость проекций

Слайд 27

Описание слайда:

На чертеже плана этажа показывают то, что попадает в секущую плоскость и расположено за ней видимые линии контуров, не попадающие в плоскость сечения, выполняют сплошной тонкой линией Изображение санитарно-технических устройств, отопительных приборов, элементов здания и т.д. выполняют в соответствии с ГОСТ СПДС 21.107-97 наносят наименование помещений, тип заполнения дверных проемов, размеры внутренних помещений, толщину перегородок указывают площади всех комнат (в правом нижнем углу) в квадратных метрах с двумя знаками после запятой и подчеркивают. Например: 24,41 На плане указывают высотные отметки участков, расположенных на разных уровнях. Высотные отметки проставляют в метрах с тремя знаками после запятой, например:1.500

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

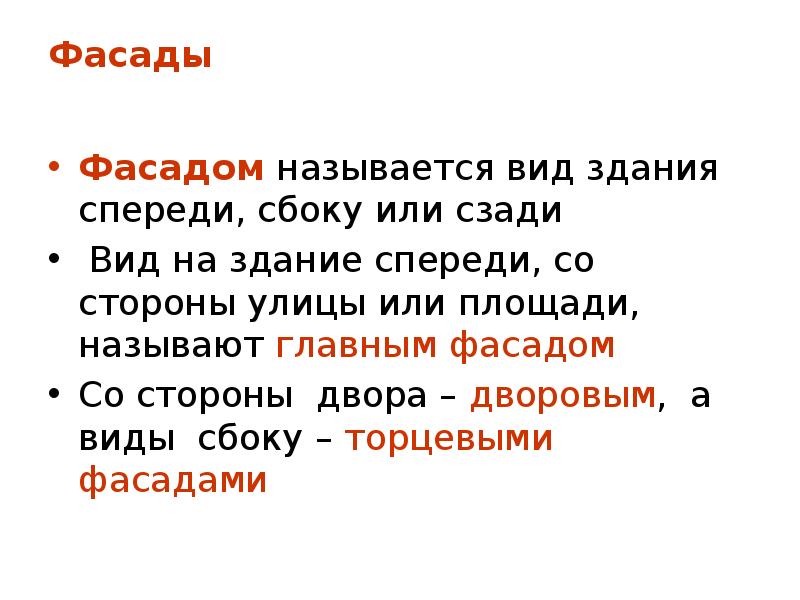

Фасады Фасадом называется вид здания спереди, сбоку или сзади Вид на здание спереди, со стороны улицы или площади, называют главным фасадом Со стороны двора – дворовым, а виды сбоку – торцевыми фасадами

Слайд 30

Описание слайда:

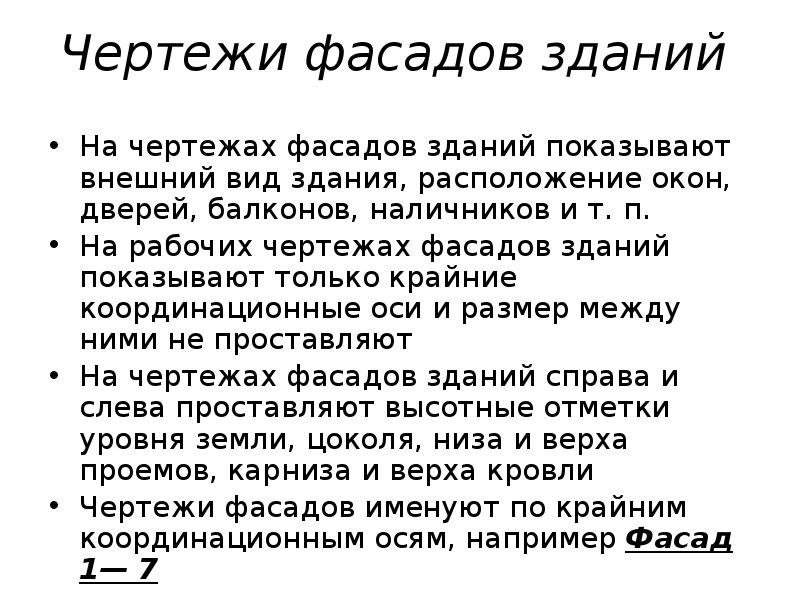

Чертежи фасадов зданий На чертежах фасадов зданий показывают внешний вид здания, расположение окон, дверей, балконов, наличников и т. п. На рабочих чертежах фасадов зданий показывают только крайние координационные оси и размер между ними не проставляют На чертежах фасадов зданий справа и слева проставляют высотные отметки уровня земли, цоколя, низа и верха проемов, карниза и верха кровли Чертежи фасадов именуют по крайним координационным осям, например Фасад 1— 7

Слайд 31

Описание слайда:

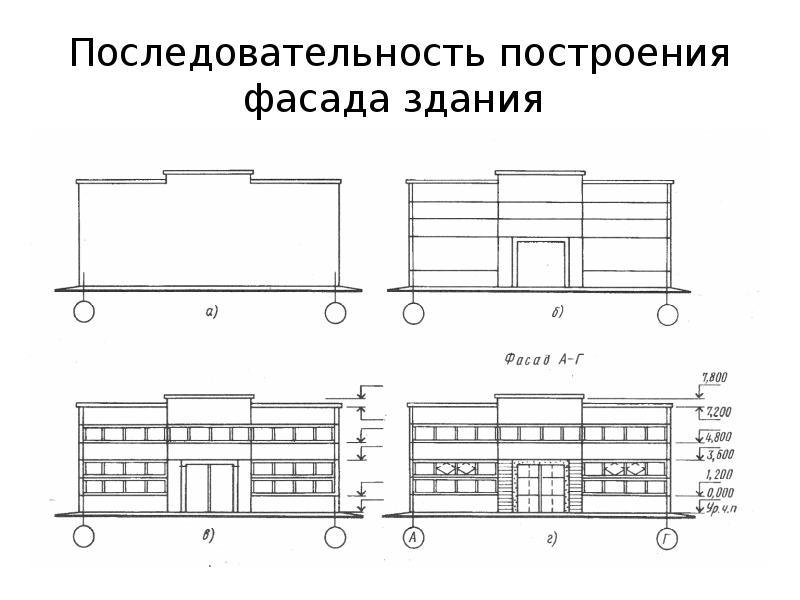

Последовательность построения фасада здания

Слайд 32

Описание слайда:

Видимые контуры на чертежах фасадов выполняют сплошной основной линией Контуры оконных и дверных проемов тонкой Основанием чертежа фасада служит сплошная утолщенная линия (1,5-2,5S) Фасады называют по крайним координационным осям, например: Фасад 1- 4 На фасаде могут быть показаны окружающие здание объекты (антураж): кусты, деревья, осветительные приборы и т.д.

Слайд 33

Описание слайда:

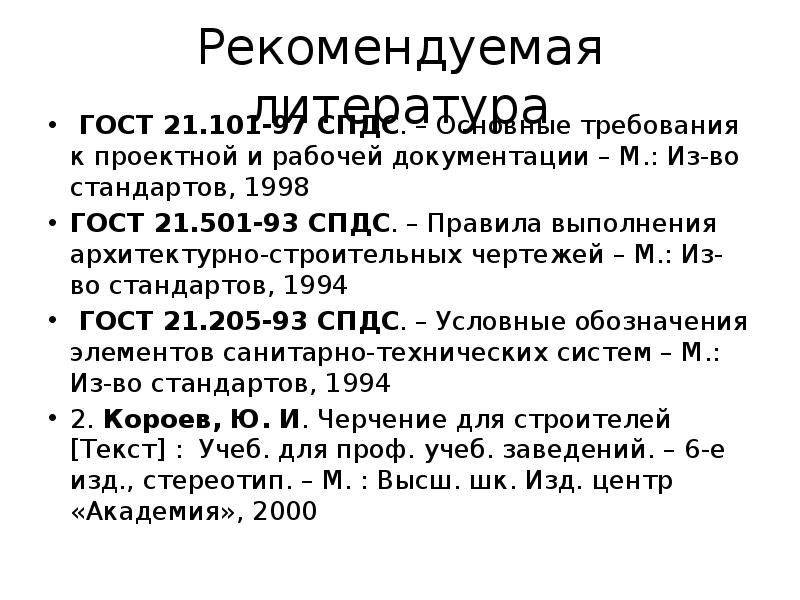

Рекомендуемая литература ГОСТ 21.101-97 СПДС. – Основные требования к проектной и рабочей документации – М.: Из-во стандартов, 1998 ГОСТ 21.501-93 СПДС. – Правила выполнения архитектурно-строительных чертежей – М.: Из-во стандартов, 1994 ГОСТ 21.205-93 СПДС. – Условные обозначения элементов санитарно-технических систем – М.: Из-во стандартов, 1994 2. Короев, Ю. И. Черчение для строителей [Текст] : Учеб. для проф. учеб. заведений. – 6-е изд., стереотип. – М. : Высш. шк. Изд. центр «Академия», 2000
