Слайд 1

Описание слайда:

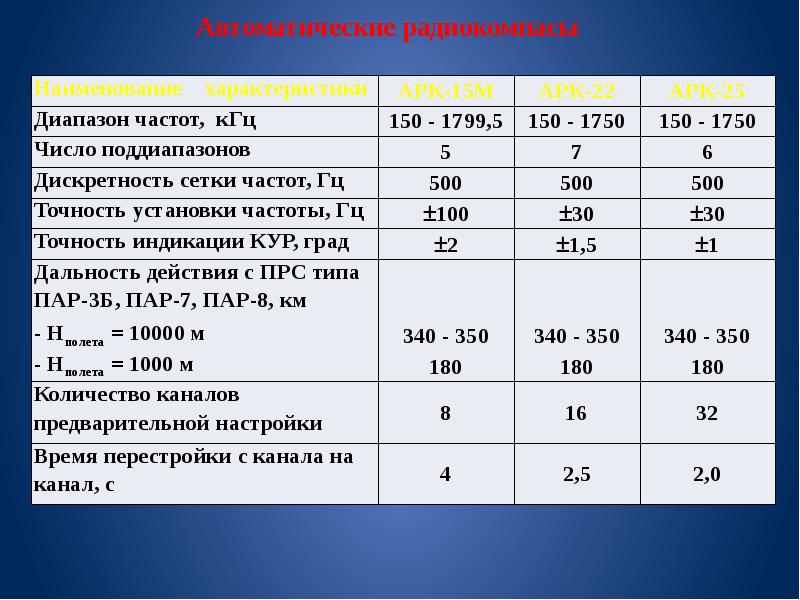

Автоматические радиокомпасы

Слайд 2

Описание слайда:

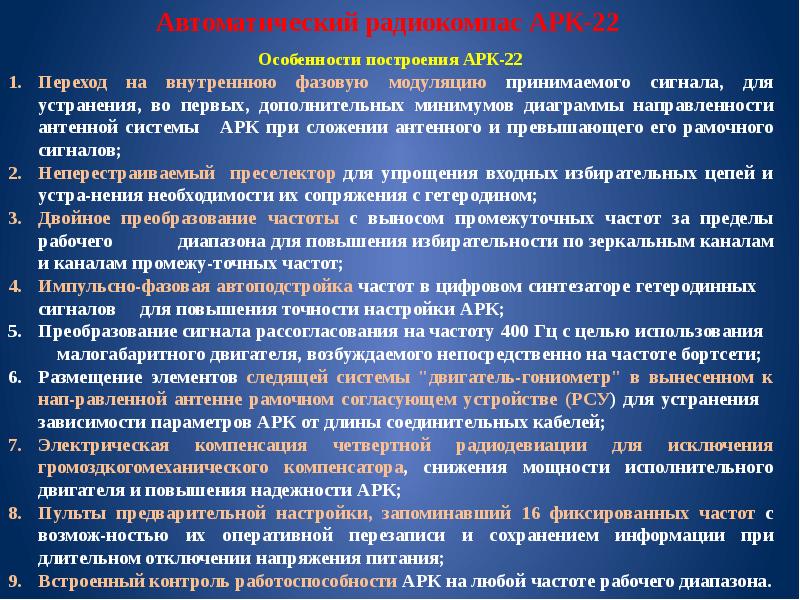

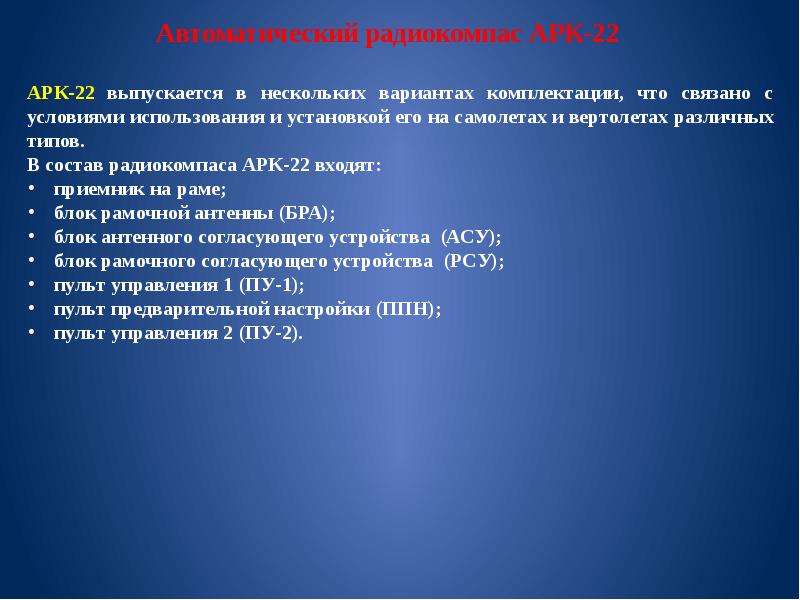

Автоматический радиокомпас АРК-22

Слайд 3

Описание слайда:

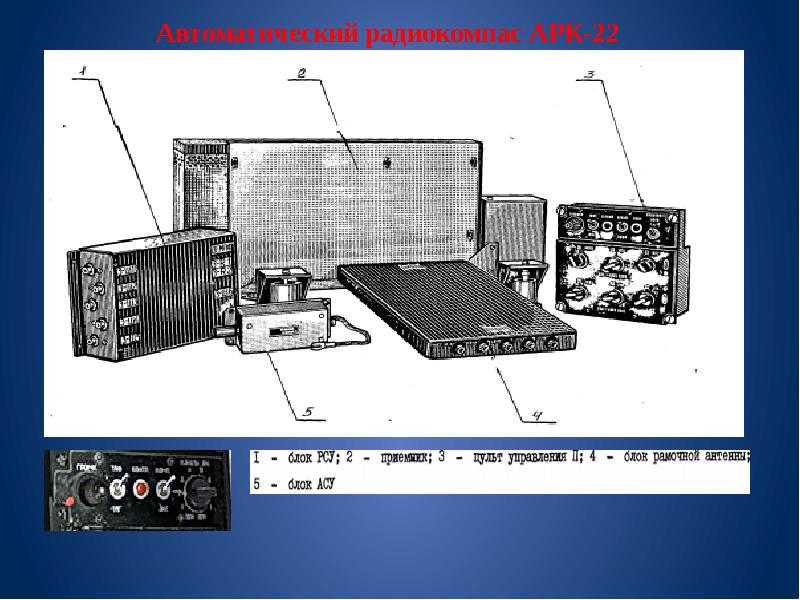

Автоматический радиокомпас АРК-22

Слайд 4

Описание слайда:

Автоматический радиокомпас АРК-22

Слайд 5

Описание слайда:

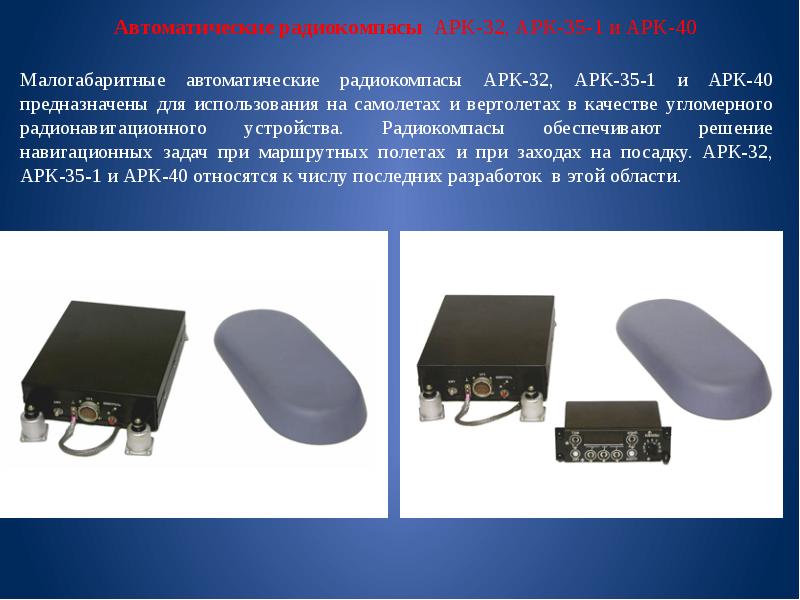

Автоматические радиокомпасы АРК-32, АРК-35-1 и АРК-40

Слайд 6

Описание слайда:

Автоматические радиокомпасы АРК-32, 35, 40

Слайд 7

Описание слайда:

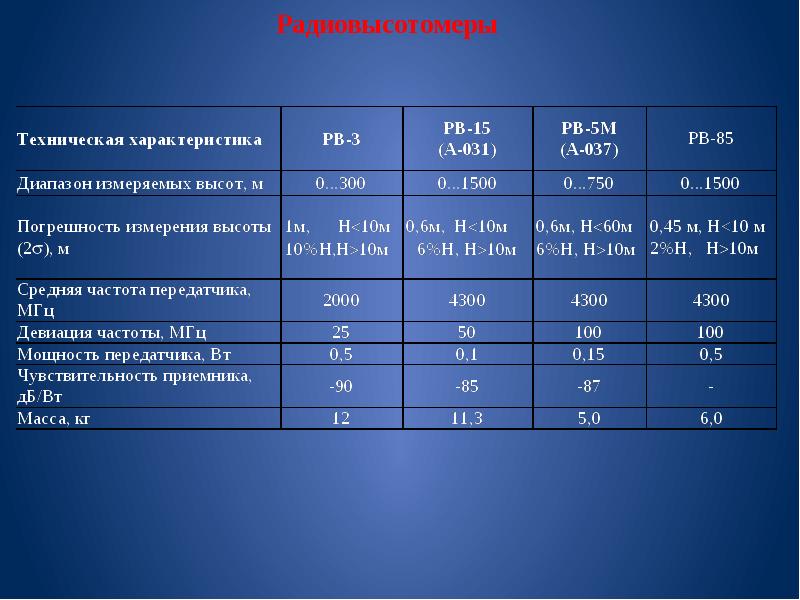

Радиовысотомеры

Слайд 8

Описание слайда:

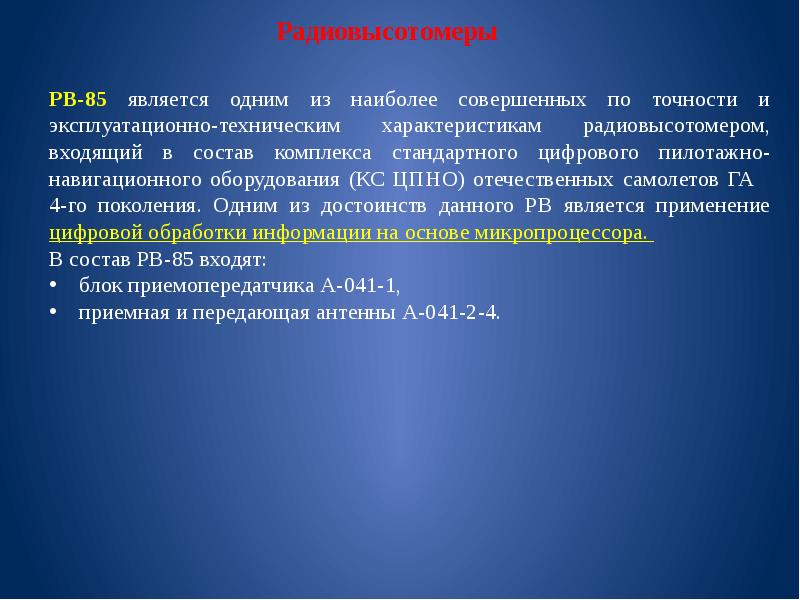

Радиовысотомеры

Слайд 9

Описание слайда:

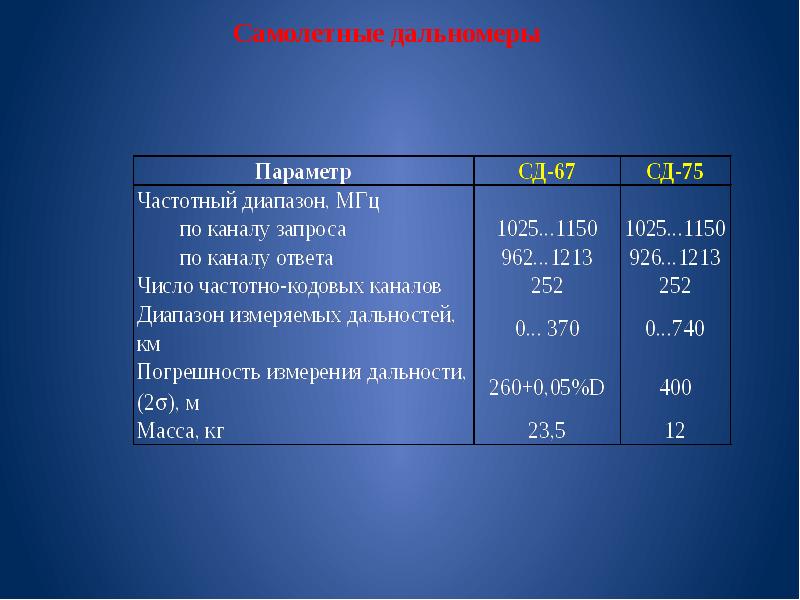

Самолетные дальномеры

Слайд 10

Описание слайда:

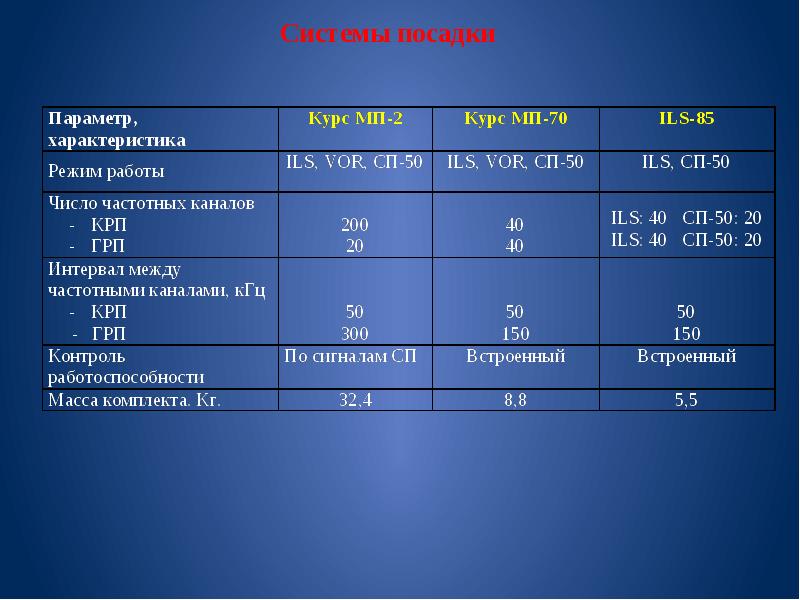

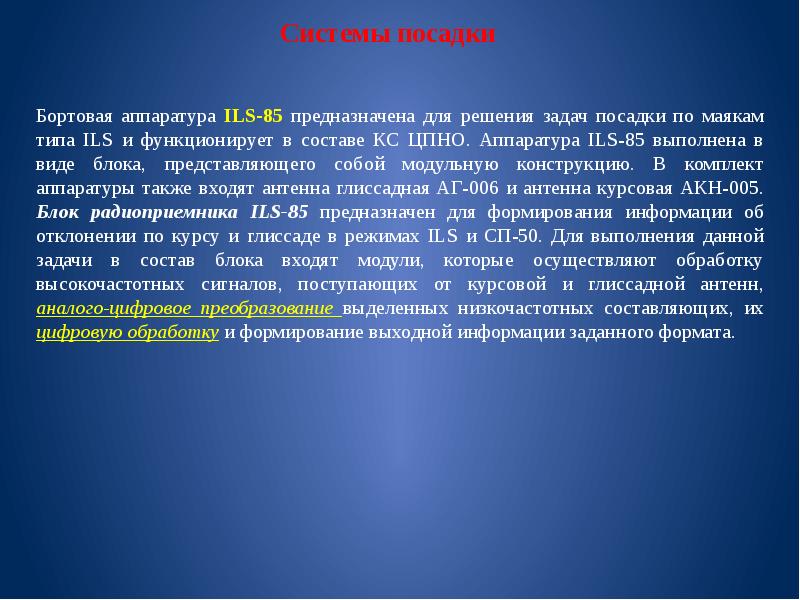

Системы посадки

Слайд 11

Описание слайда:

Системы посадки

Слайд 12

Описание слайда:

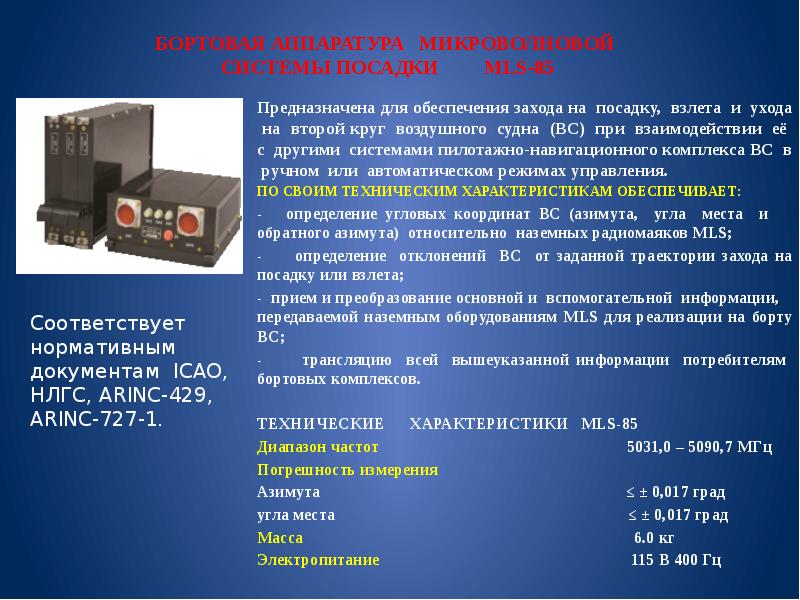

БОРТОВАЯ АППАРАТУРА МИКРОВОЛНОВОЙ СИСТЕМЫ ПОСАДКИ MLS-85 Предназначена для обеспечения захода на посадку, взлета и ухода на второй круг воздушного судна (ВС) при взаимодействии её с другими системами пилотажно-навигационного комплекса ВС в ручном или автоматическом режимах управления. ПО СВОИМ ТЕХНИЧЕСКИМ ХАРАКТЕРИСТИКАМ ОБЕСПЕЧИВАЕТ: - определение угловых координат ВС (азимута, угла места и обратного азимута) относительно наземных радиомаяков MLS; - определение отклонений ВС от заданной траектории захода на посадку или взлета; - прием и преобразование основной и вспомогательной информации, передаваемой наземным оборудованиям MLS для реализации на борту ВС; - трансляцию всей вышеуказанной информации потребителям бортовых комплексов. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MLS-85 Диапазон частот 5031,0 – 5090,7 МГц Погрешность измерения Азимута ≤ ± 0,017 град угла места ≤ ± 0,017 град Масса 6.0 кг Электропитание 115 В 400 Гц

Слайд 13

Описание слайда:

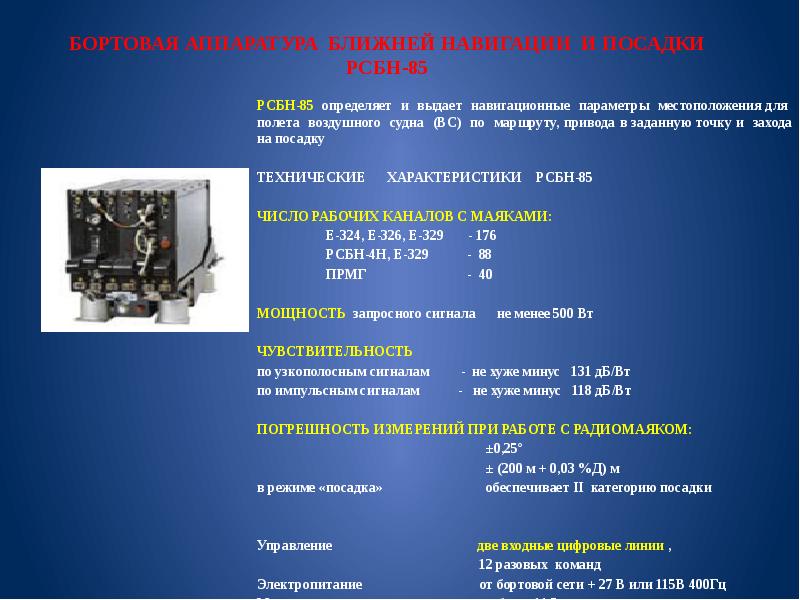

БОРТОВАЯ АППАРАТУРА БЛИЖНЕЙ НАВИГАЦИИ И ПОСАДКИ РСБН-85 РСБН-85 определяет и выдает навигационные параметры местоположения для полета воздушного судна (ВС) по маршруту, привода в заданную точку и захода на посадку ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РСБН-85 ЧИСЛО РАБОЧИХ КАНАЛОВ С МАЯКАМИ: Е-324, Е-326, Е-329 - 176 РСБН-4Н, Е-329 - 88 ПРМГ - 40 МОЩНОСТЬ запросного сигнала не менее 500 Вт ЧУВСТВИТЕЛЬНОСТЬ по узкополосным сигналам - не хуже минус 131 дБ/Вт по импульсным сигналам - не хуже минус 118 дБ/Вт ПОГРЕШНОСТЬ ИЗМЕРЕНИЙ ПРИ РАБОТЕ С РАДИОМАЯКОМ: ±0,25° ± (200 м + 0,03 %Д) м в режиме «посадка» обеспечивает II категорию посадки Управление две входные цифровые линии , 12 разовых команд Электропитание от бортовой сети + 27 В или 115В 400Гц Масса не более 11,5 кг
