Слайд 1

Описание слайда:

Автоматизированное управление химико-технологическими процессами Выполнили: студенты группы 816-М12 Додонов Д.А. Ибрагимова Э.П.

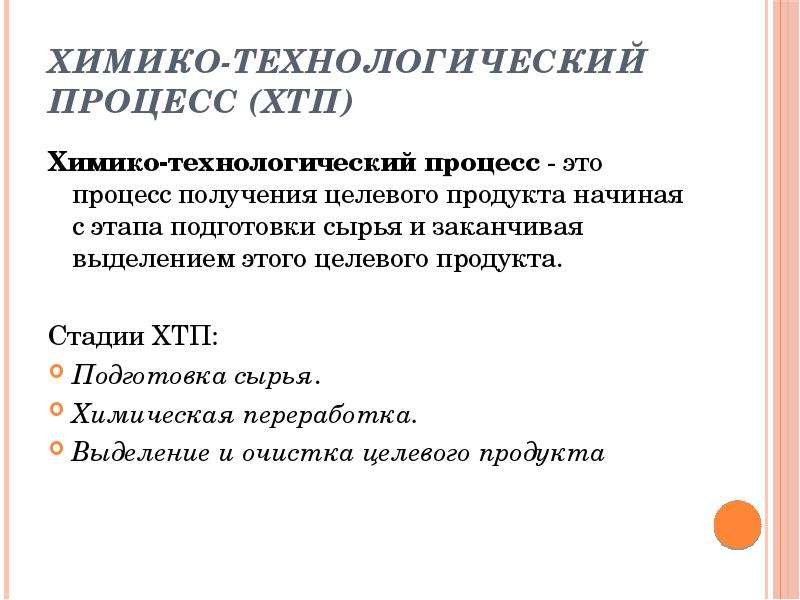

Слайд 2

Описание слайда:

Химико-технологический процесс (ХТП) Химико-технологический процесс - это процесс получения целевого продукта начиная с этапа подготовки сырья и заканчивая выделением этого целевого продукта. Стадии ХТП: Подготовка сырья. Химическая переработка. Выделение и очистка целевого продукта

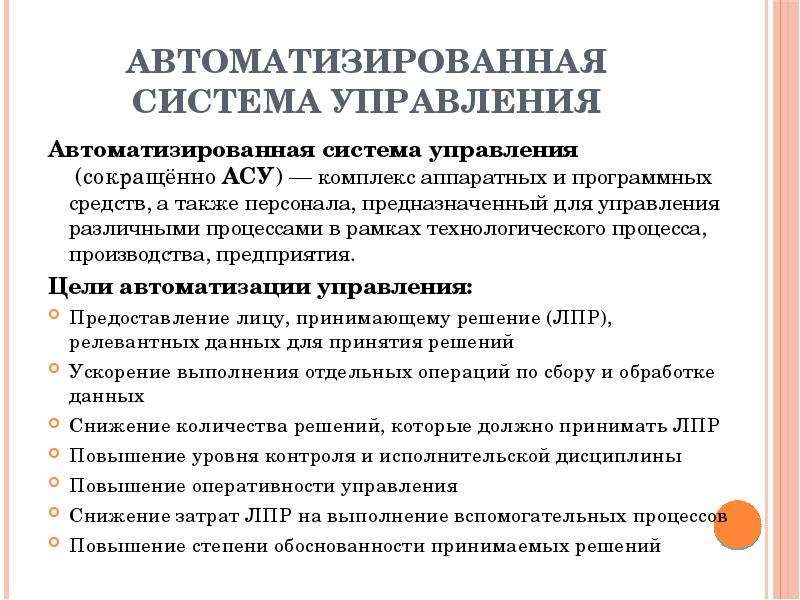

Слайд 3

Описание слайда:

Автоматизированная система управления Автоматизированная система управления (сокращённо АСУ) — комплекс аппаратных и программных средств, а также персонала, предназначенный для управления различными процессами в рамках технологического процесса, производства, предприятия. Цели автоматизации управления: Предоставление лицу, принимающему решение (ЛПР), релевантных данных для принятия решений Ускорение выполнения отдельных операций по сбору и обработке данных Снижение количества решений, которые должно принимать ЛПР Повышение уровня контроля и исполнительской дисциплины Повышение оперативности управления Снижение затрат ЛПР на выполнение вспомогательных процессов Повышение степени обоснованности принимаемых решений

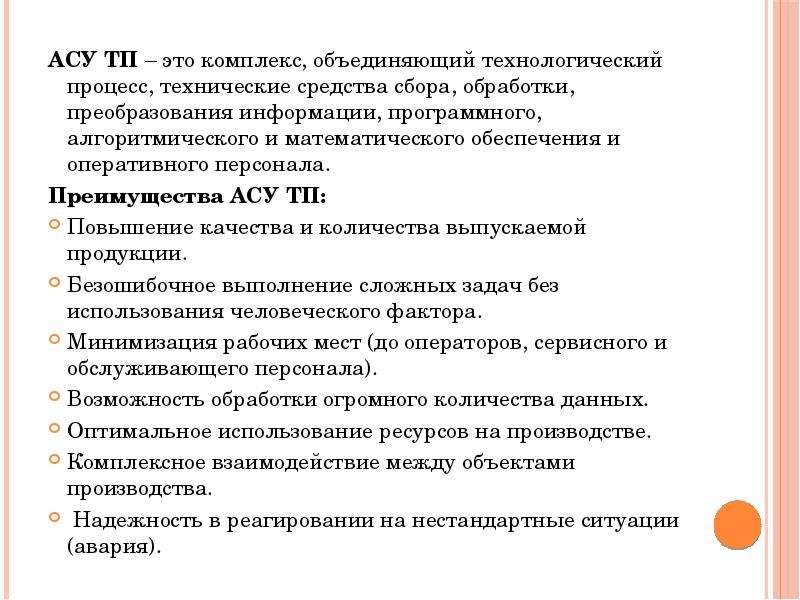

Слайд 4

Описание слайда:

АСУ ТП – это комплекс, объединяющий технологический процесс, технические средства сбора, обработки, преобразования информации, программного, алгоритмического и математического обеспечения и оперативного персонала. АСУ ТП – это комплекс, объединяющий технологический процесс, технические средства сбора, обработки, преобразования информации, программного, алгоритмического и математического обеспечения и оперативного персонала. Преимущества АСУ ТП: Повышение качества и количества выпускаемой продукции. Безошибочное выполнение сложных задач без использования человеческого фактора. Минимизация рабочих мест (до операторов, сервисного и обслуживающего персонала). Возможность обработки огромного количества данных. Оптимальное использование ресурсов на производстве. Комплексное взаимодействие между объектами производства. Надежность в реагировании на нестандартные ситуации (авария).

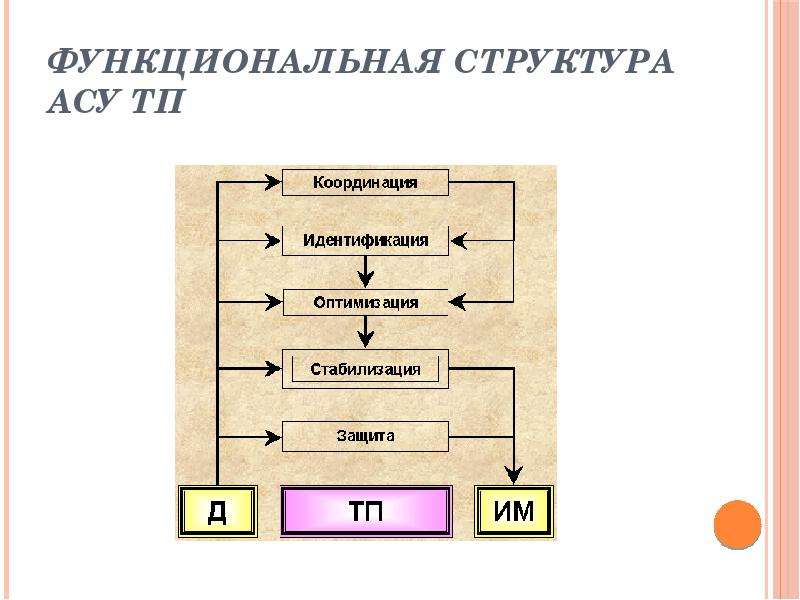

Слайд 5

Описание слайда:

Функциональная структура АСУ ТП

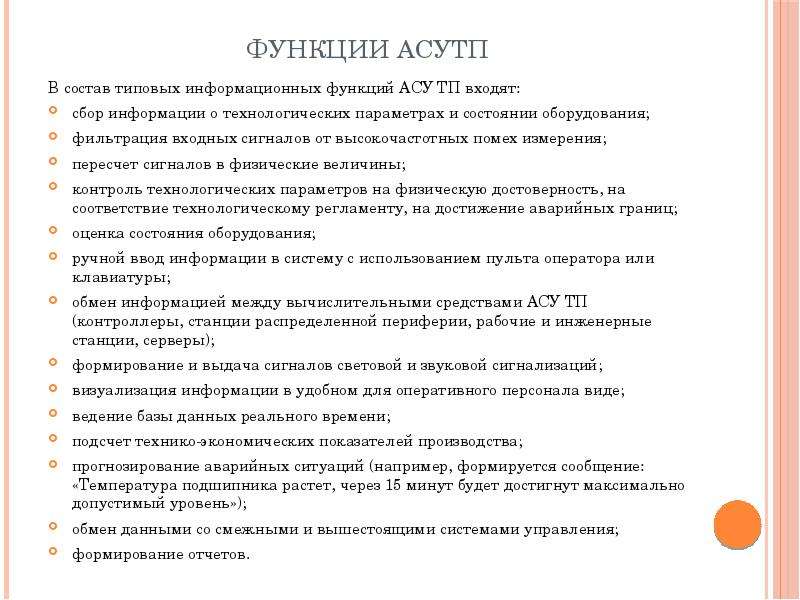

Слайд 6

Описание слайда:

Функции АСУТП В состав типовых информационных функций АСУ ТП входят: сбор информации о технологических параметрах и состоянии оборудования; фильтрация входных сигналов от высокочастотных помех измерения; пересчет сигналов в физические величины; контроль технологических параметров на физическую достоверность, на соответствие технологическому регламенту, на достижение аварийных границ; оценка состояния оборудования; ручной ввод информации в систему с использованием пульта оператора или клавиатуры; обмен информацией между вычислительными средствами АСУ ТП (контроллеры, станции распределенной периферии, рабочие и инженерные станции, серверы); формирование и выдача сигналов световой и звуковой сигнализаций; визуализация информации в удобном для оперативного персонала виде; ведение базы данных реального времени; подсчет технико-экономических показателей производства; прогнозирование аварийных ситуаций (например, формируется сообщение: «Температура подшипника растет, через 15 минут будет достигнут максимально допустимый уровень»); обмен данными со смежными и вышестоящими системами управления; формирование отчетов.

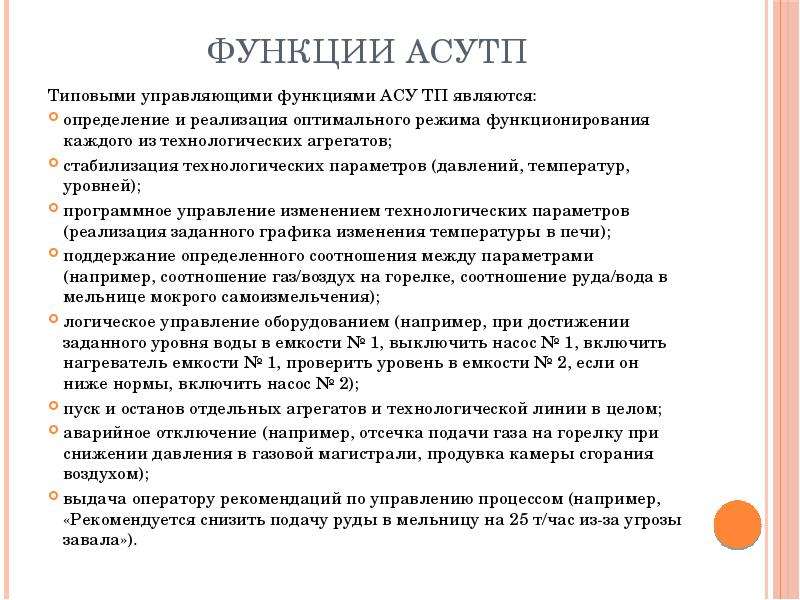

Слайд 7

Описание слайда:

Функции АСУТП Типовыми управляющими функциями АСУ ТП являются: определение и реализация оптимального режима функционирования каждого из технологических агрегатов; стабилизация технологических параметров (давлений, температур, уровней); программное управление изменением технологических параметров (реализация заданного графика изменения температуры в печи); поддержание определенного соотношения между параметрами (например, соотношение газ/воздух на горелке, соотношение руда/вода в мельнице мокрого самоизмельчения); логическое управление оборудованием (например, при достижении заданного уровня воды в емкости № 1, выключить насос № 1, включить нагреватель емкости № 1, проверить уровень в емкости № 2, если он ниже нормы, включить насос № 2); пуск и останов отдельных агрегатов и технологической линии в целом; аварийное отключение (например, отсечка подачи газа на горелку при снижении давления в газовой магистрали, продувка камеры сгорания воздухом); выдача оператору рекомендаций по управлению процессом (например, «Рекомендуется снизить подачу руды в мельницу на 25 т/час из-за угрозы завала»).

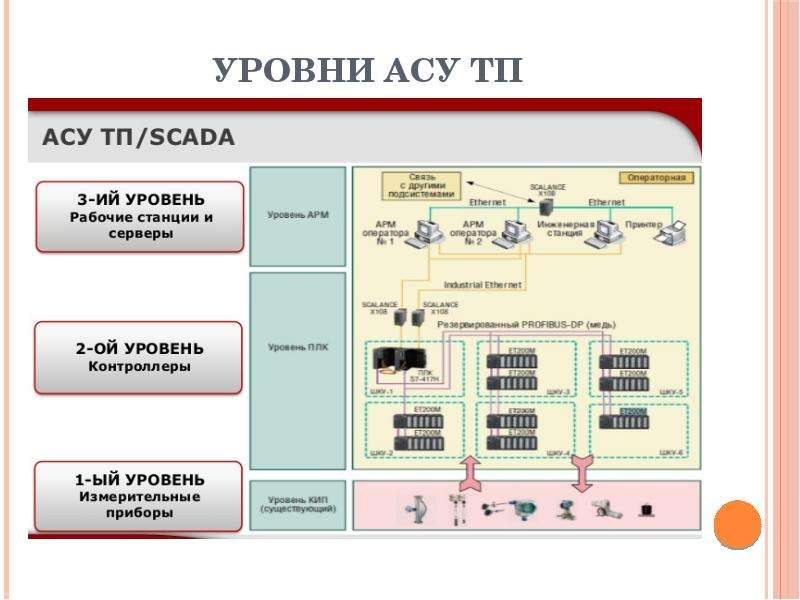

Слайд 8

Описание слайда:

Уровни АСУ ТП

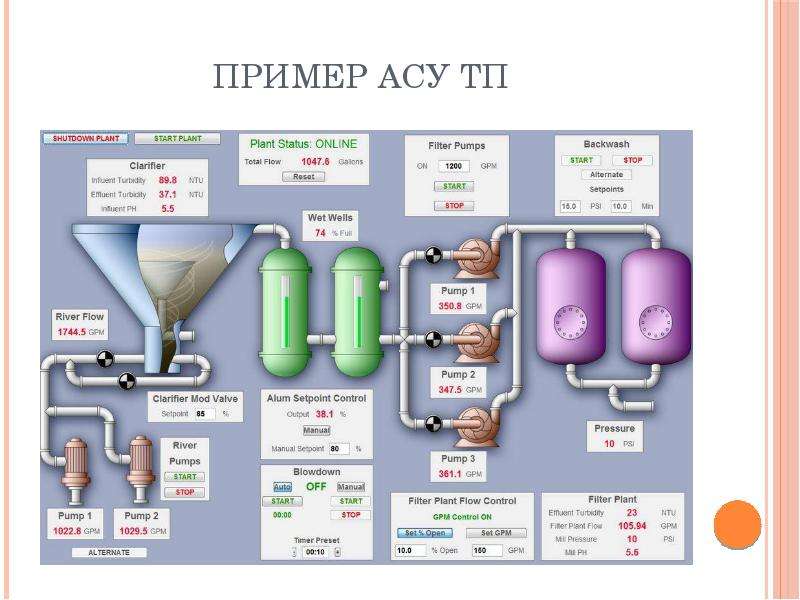

Слайд 9

Описание слайда:

Пример АСУ ТП

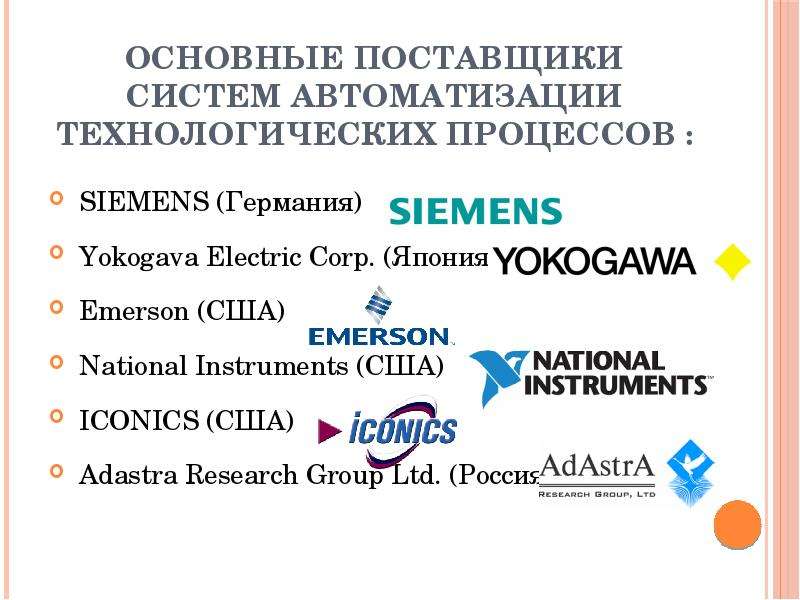

Слайд 10

Описание слайда:

Основные поставщики систем автоматизации технологических процессов : SIEMENS (Германия) Yokogava Electric Corp. (Япония) Emerson (США) National Instruments (США) ICONICS (США) Adastra Research Group Ltd. (Россия)
