Вы можете ознакомиться и скачать презентацию на тему Автоматизированное построение математических моделей систем по эквивалентным схемам Вышегородцев М.Е.. Доклад-сообщение содержит 13 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Автоматизированное построение математических моделей систем по эквивалентным схемам Вышегородцев М.Е.

Слайд 2

Описание слайда:

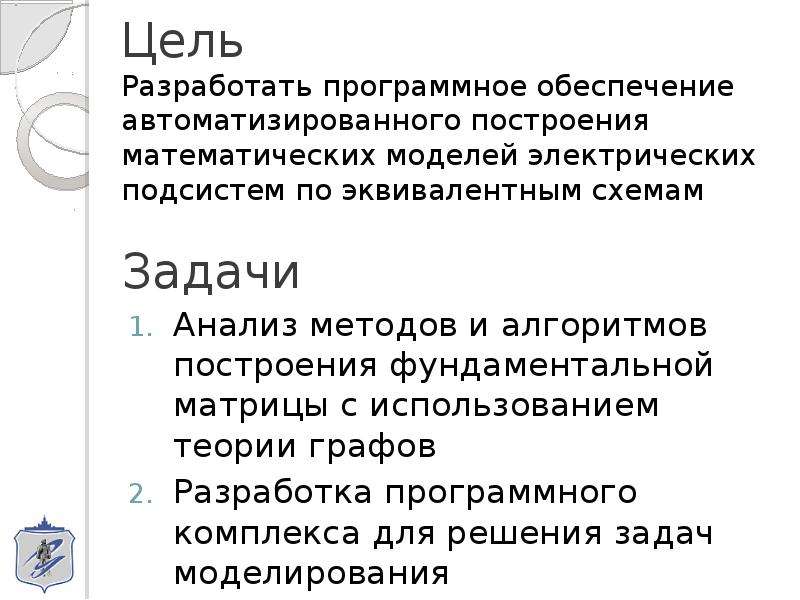

Цель Разработать программное обеспечение автоматизированного построения математических моделей электрических подсистем по эквивалентным схемам

Слайд 3

Описание слайда:

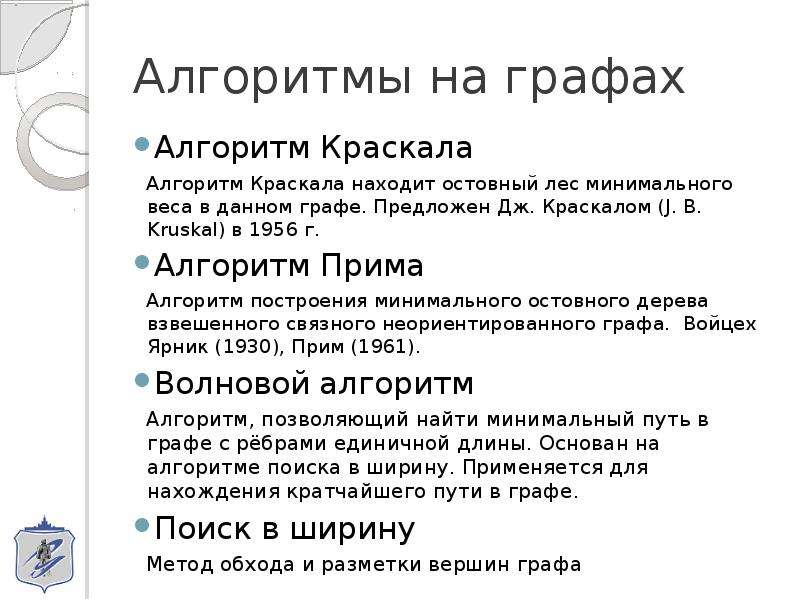

Алгоритмы на графах Алгоритм Краскала Алгоритм Краскала находит остовный лес минимального веса в данном графе. Предложен Дж. Краскалом (J. B. Kruskal) в 1956 г. Алгоритм Прима Алгоритм построения минимального остовного дерева взвешенного связного неориентированного графа. Войцех Ярник (1930), Прим (1961). Волновой алгоритм Алгоритм, позволяющий найти минимальный путь в графе с рёбрами единичной длины. Основан на алгоритме поиска в ширину. Применяется для нахождения кратчайшего пути в графе. Поиск в ширину Метод обхода и разметки вершин графа

Слайд 4

Описание слайда:

Построение графа

Слайд 5

Описание слайда:

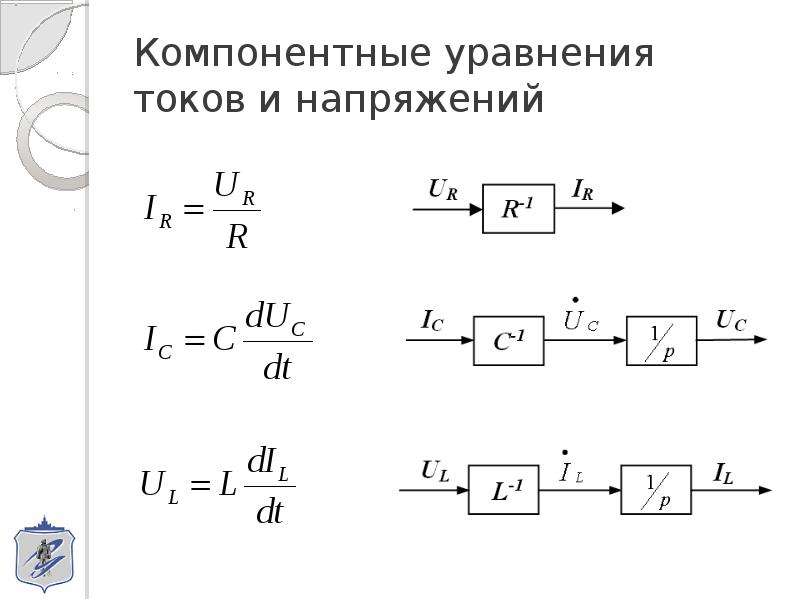

Компонентные уравнения токов и напряжений

Слайд 6

Описание слайда:

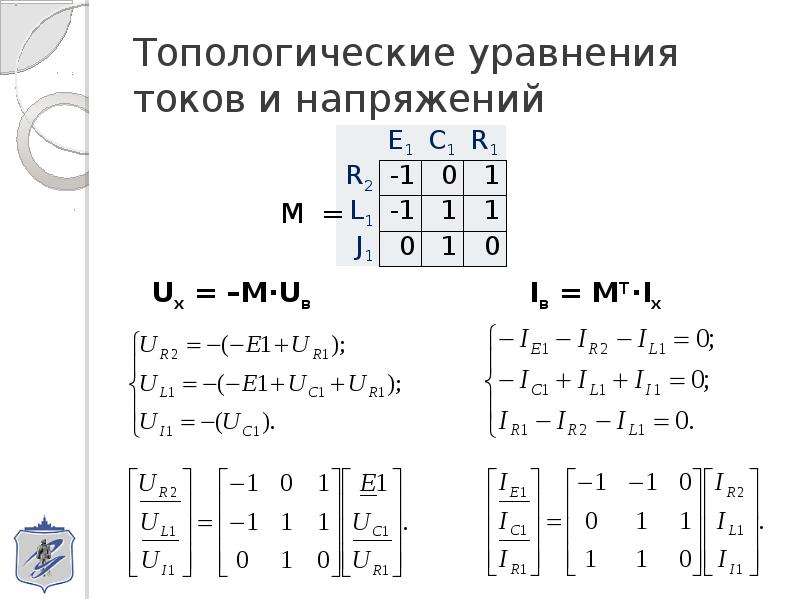

Топологические уравнения токов и напряжений

Слайд 7

Описание слайда:

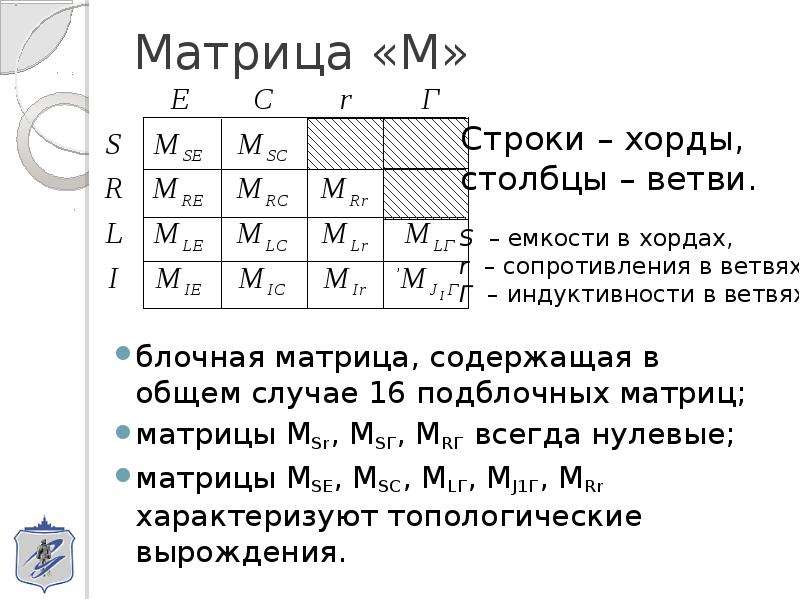

Матрица «М» блочная матрица, содержащая в общем случае 16 подблочных матриц; матрицы MSr, MSГ, MRГ всегда нулевые; матрицы MSE, MSC, MLГ, MJ1Г, MRr характеризуют топологические вырождения.

Слайд 8

Описание слайда:

Структурная схема системы с резистивными вырождениями (r)

Слайд 9

Описание слайда:

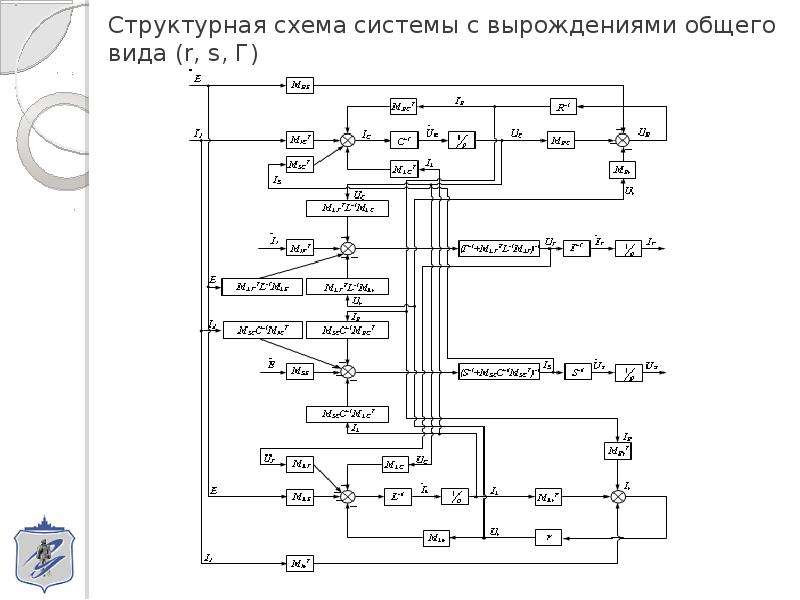

Структурная схема системы с вырождениями общего вида (r, s, Г)

Слайд 10

Описание слайда:

Получение математической модели Построение графа по эквивалентной схеме Выделение минимального остовного дерева и циклов Получение системы алгебраических и дифференциальных уравнений Решение системы уравнений численными методами

Слайд 11

Описание слайда:

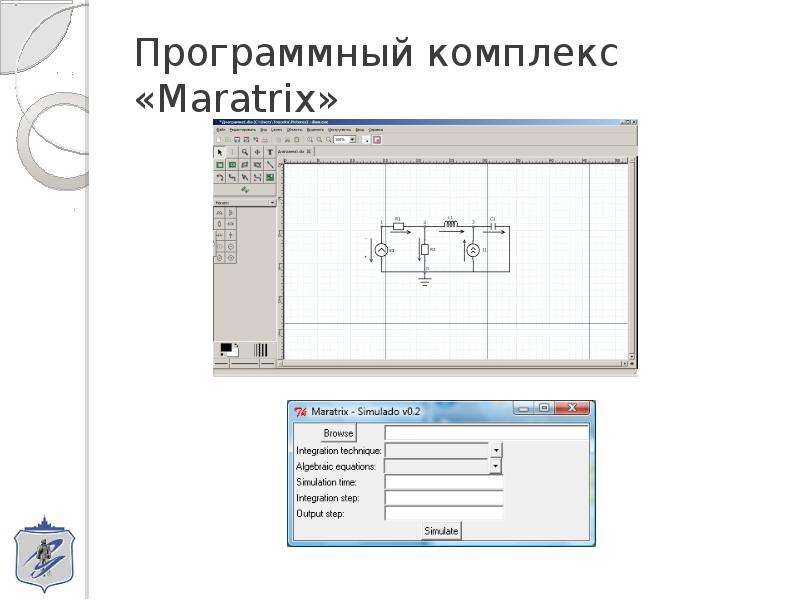

Программный комплекс «Maratrix»

Слайд 12

Описание слайда:

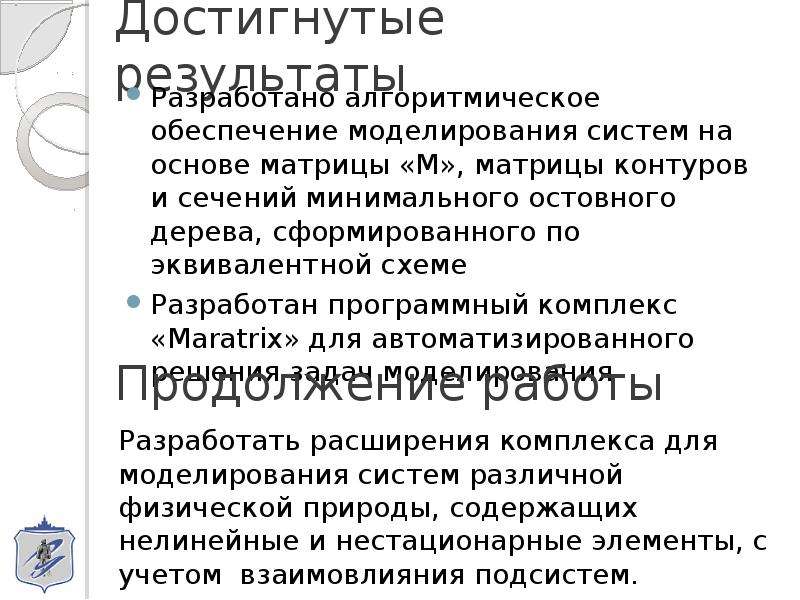

Достигнутые результаты Разработано алгоритмическое обеспечение моделирования систем на основе матрицы «М», матрицы контуров и сечений минимального остовного дерева, сформированного по эквивалентной схеме Разработан программный комплекс «Maratrix» для автоматизированного решения задач моделирования
