Беспроводная связь. Радиорелейные линии связи Лекция 19

Слайд 2

Описание слайда:

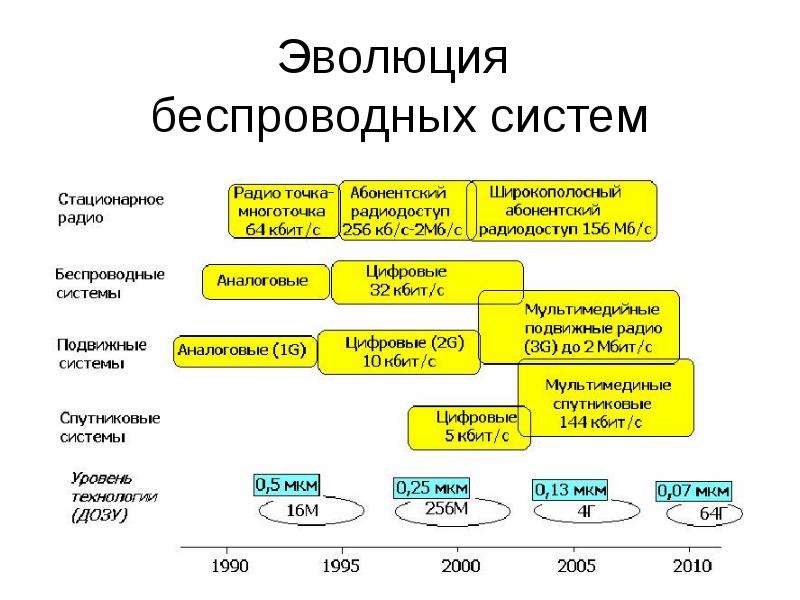

Эволюция беспроводных систем

Слайд 3

Описание слайда:

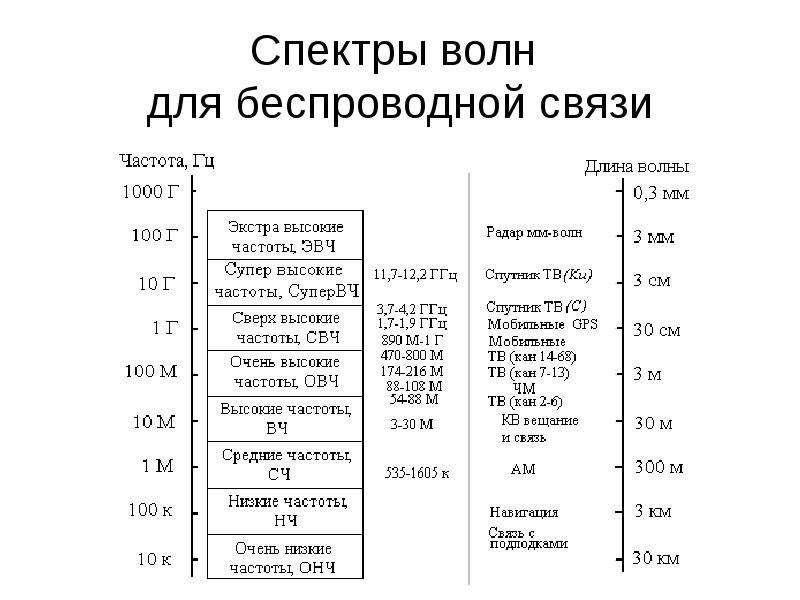

Спектры волн для беспроводной связи

Слайд 4

Описание слайда:

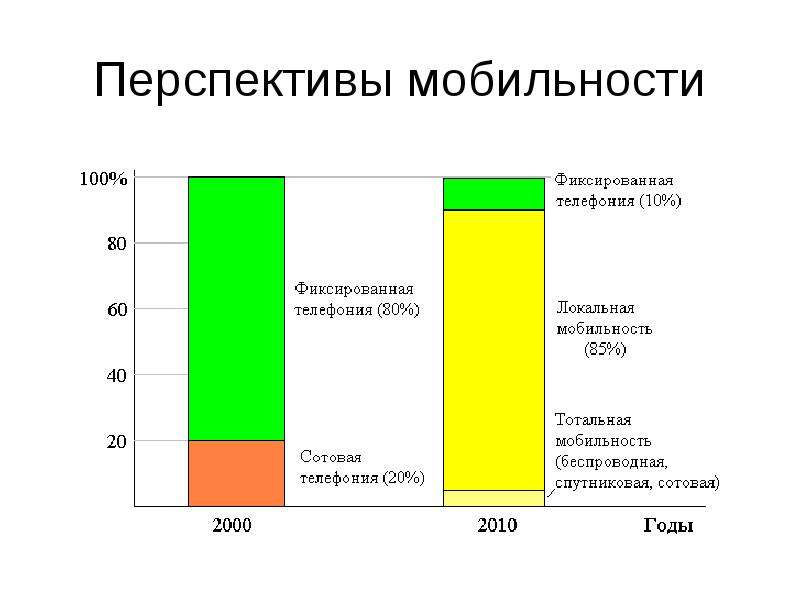

Перспективы мобильности

Слайд 5

Описание слайда:

Современные технологии беспроводной связи

Слайд 6

Описание слайда:

Диапазоны частот

Слайд 7

Описание слайда:

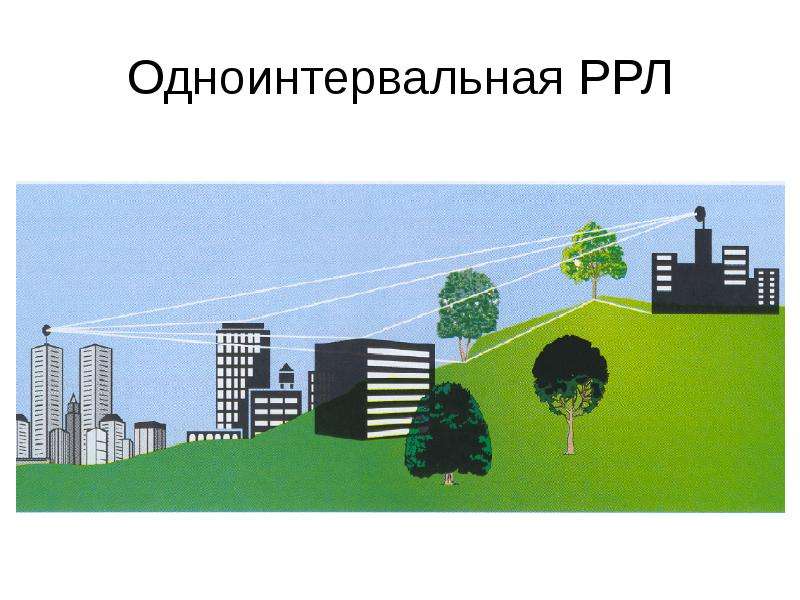

Одноинтервальная РРЛ

Слайд 8

Описание слайда:

Радиорелейная станция 1 - модуль доступа; 2 - коаксиальный кабель; 3 - антенный модуль и радиомодуль

Слайд 9

Описание слайда:

Схема однопролетной РРЛ

Слайд 10

Описание слайда:

Функциональная схема РРЛ связи

Слайд 11

Описание слайда:

Схема построения радиорелейной линии

Слайд 12

Описание слайда:

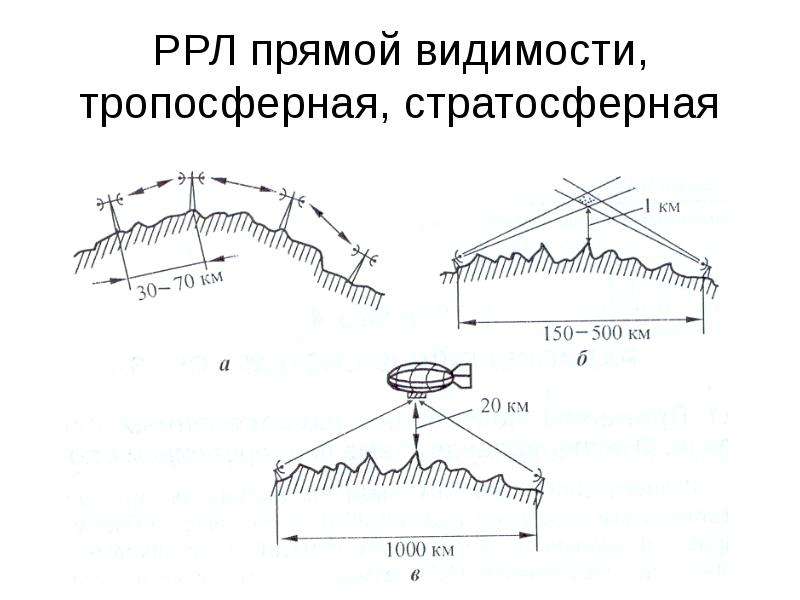

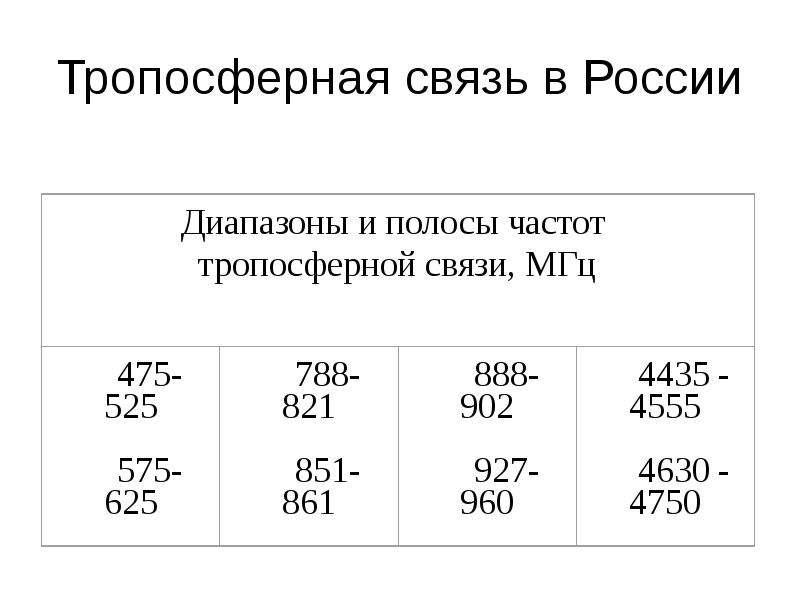

РРЛ прямой видимости, тропосферная, стратосферная

Слайд 13

Описание слайда:

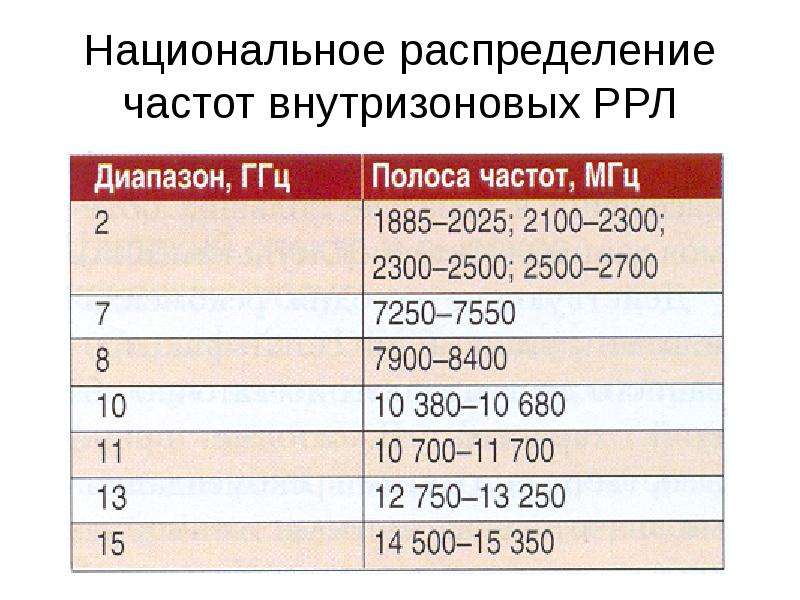

Национальное распределение частот внутризоновых РРЛ

Слайд 14

Описание слайда:

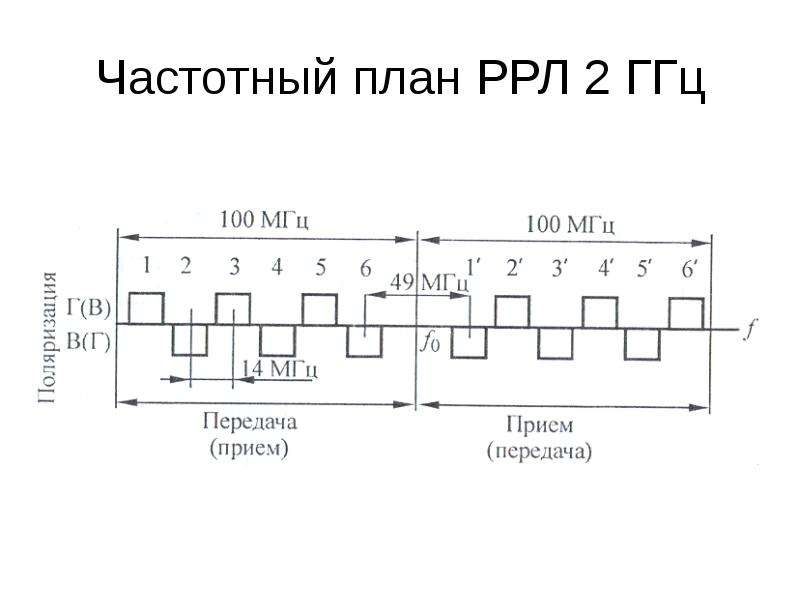

Частотный план РРЛ 2 ГГц

Слайд 15

Описание слайда:

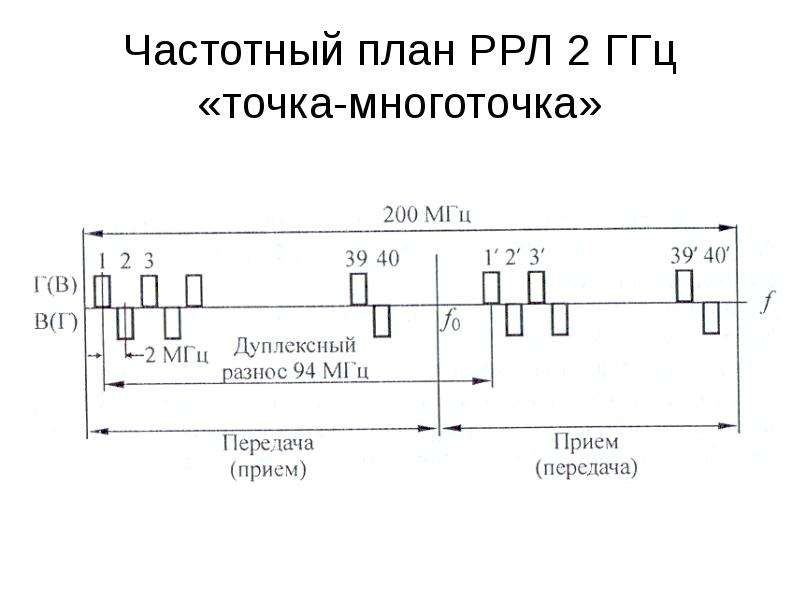

Частотный план РРЛ 2 ГГц «точка-многоточка»

Слайд 16

Описание слайда:

Четырехчастотная схема РРЛ станций

Слайд 17

Описание слайда:

Ретранслятор с телефонным и телевизионным стволами

Слайд 18

Описание слайда:

Критерий устойчивости связи Связь на РРЛ считается устойчивой, если выполняется условие: TΣ (Vmin) ≤ Tдоп, где: Vmin – допустимый множитель ослабления сигнала на трассе РРЛ ТΣ(Vmin) – суммарный расчетный процент времени ухудшения качества связи на трассе РРЛ из-за глубоких замираний Тдоп=0,1% – это допустимый процент времени ухудшения качества связи для любого месяца года

Слайд 19

Описание слайда:

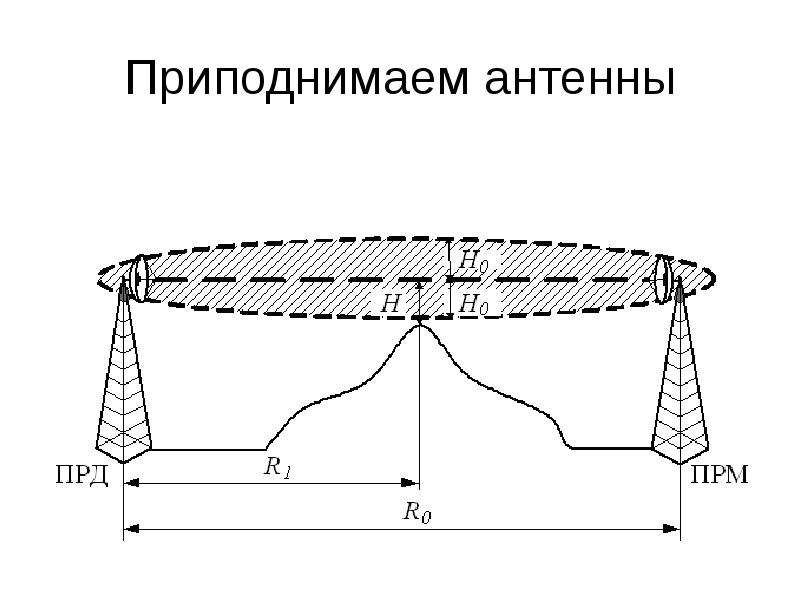

Приподнимаем антенны

Слайд 20

Описание слайда:

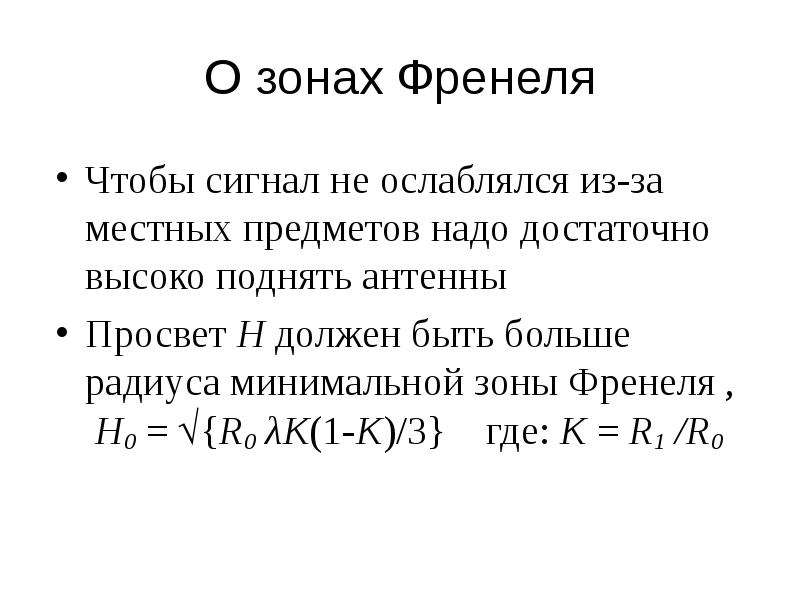

О зонах Френеля Чтобы сигнал не ослаблялся из-за местных предметов надо достаточно высоко поднять антенны Просвет H должен быть больше радиуса минимальной зоны Френеля , H0 = {R0 λK(1-K)/3} где: K = R1 /R0

Слайд 21

Описание слайда:

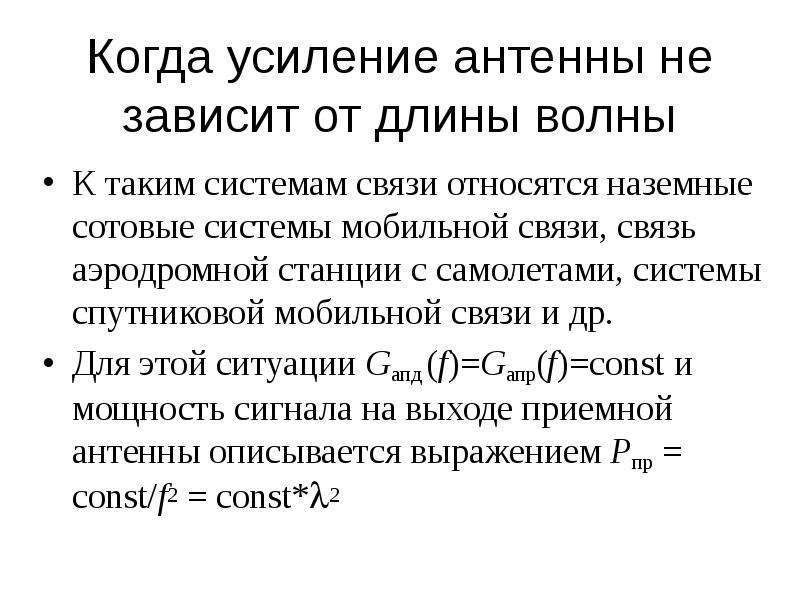

Когда усиление антенны не зависит от длины волны К таким системам связи относятся наземные сотовые системы мобильной связи, связь аэродромной станции с самолетами, системы спутниковой мобильной связи и др. Для этой ситуации Gапд (f)=Gапр(f)=const и мощность сигнала на выходе приемной антенны описывается выражением Pпр = const/f2 = const*2

Слайд 22

Описание слайда:

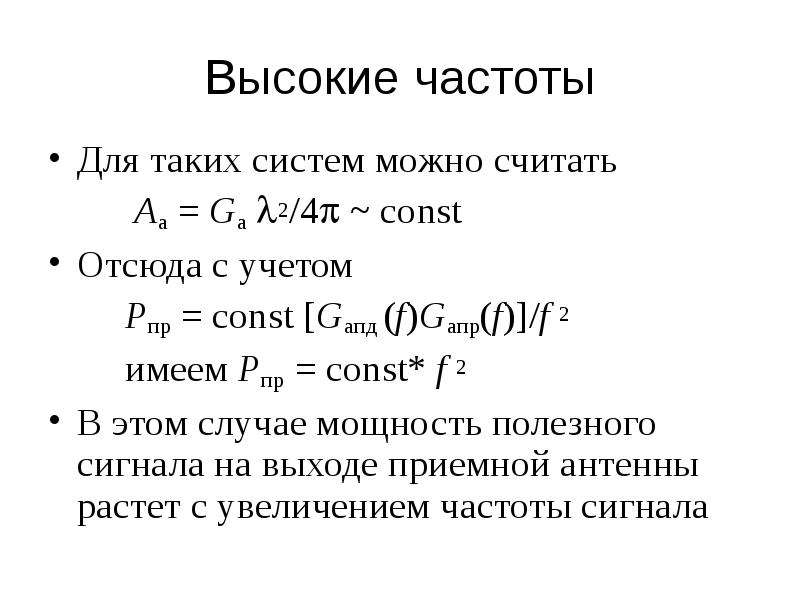

Высокие частоты Для таких систем можно считать Aа = Gа 2/4 ~ const Отсюда с учетом Pпр = const [Gапд (f)Gапр(f)]/f 2 имеем Pпр = const* f 2 В этом случае мощность полезного сигнала на выходе приемной антенны растет с увеличением частоты сигнала
