Слайд 1


Технологии цифровой сотовой связи и телевещания Лекция 4 Транкинговая связь: основные понятия и принципы. Архитектура и радиоинтерфейс систем TETRA и...
Описание слайда:
Технологии цифровой сотовой связи и телевещания Лекция 4 Транкинговая связь: основные понятия и принципы. Архитектура и радиоинтерфейс систем TETRA и APCO 25.

Слайд 2


ТРАНКИНГОВАЯ СВЯЗЬ. ОСНОВНЫЕ ПОНЯТИЯ И ПРИНЦИПЫ.
Описание слайда:
ТРАНКИНГОВАЯ СВЯЗЬ. ОСНОВНЫЕ ПОНЯТИЯ И ПРИНЦИПЫ.

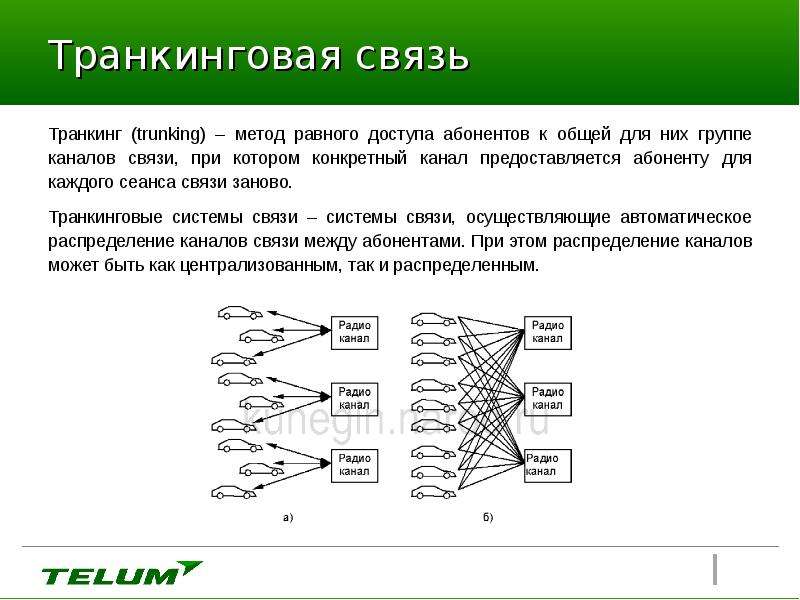

Слайд 3


Транкинговая связь Транкинг (trunking) – метод равного доступа абонентов к общей для них группе каналов связи, при котором конкретный канал...
Описание слайда:
Транкинговая связь Транкинг (trunking) – метод равного доступа абонентов к общей для них группе каналов связи, при котором конкретный канал предоставляется абоненту для каждого сеанса связи заново. Транкинговые системы связи – системы связи, осуществляющие автоматическое распределение каналов связи между абонентами. При этом распределение каналов может быть как централизованным, так и распределенным.

Слайд 4


История транкинговых систем связи Первые системы – аналоговые (самая распространенная – MTP 1327, 1988 год). В дальнейшем осуществляется переход на...
Описание слайда:
История транкинговых систем связи Первые системы – аналоговые (самая распространенная – MTP 1327, 1988 год). В дальнейшем осуществляется переход на цифровые стандарты: EDACS (Ericsson) – первая цифровая транкинговая система связи. TETRA (открытый стандарт) APCO P-25 (открытый стандарт) TETRAPOL (Matra) iDEN (Motorola) ACCESNET-D (Rohde & Schwarz) и др.

Слайд 5


Транкинговые сети. Архитектура
Описание слайда:
Транкинговые сети. Архитектура

Слайд 6


Транкинговые сети. Архитектура
Описание слайда:
Транкинговые сети. Архитектура

Слайд 7


Транкинговые сети Предоставляемые услуги: индивидуальные вызовы (симплекс / дуплекс) групповые вызовы (со всеми членами группы) широковещательные...
Описание слайда:
Транкинговые сети Предоставляемые услуги: индивидуальные вызовы (симплекс / дуплекс) групповые вызовы (со всеми членами группы) широковещательные вызовы выход в обычную телефонную сеть (проводную/сотовую) передача коротких сообщений передача данных (в том числе выход в интернет) режим работы без базовой станции (direct mode)

Слайд 8


TETRA
Описание слайда:
TETRA

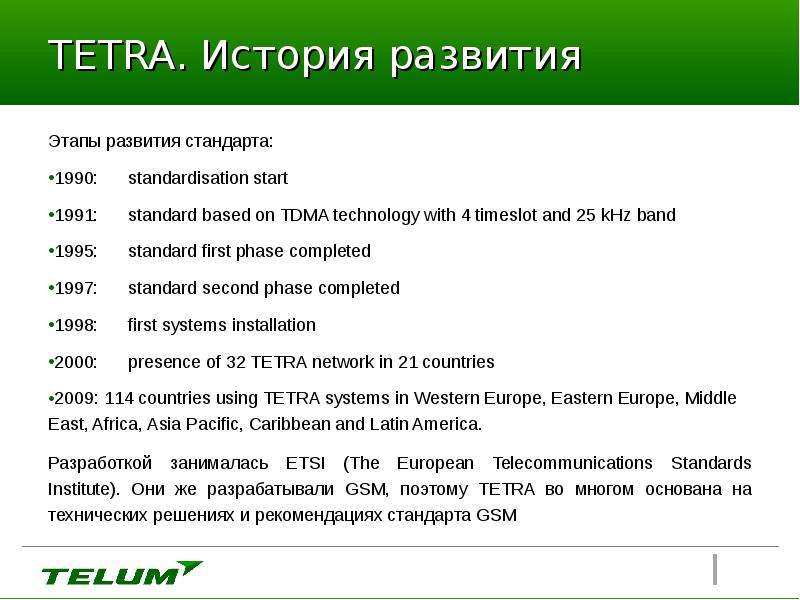

Слайд 9


TETRA. История развития Этапы развития стандарта: 1990: standardisation start 1991: standard based on TDMA technology with 4 timeslot and 25 kHz band...
Описание слайда:
TETRA. История развития Этапы развития стандарта: 1990: standardisation start 1991: standard based on TDMA technology with 4 timeslot and 25 kHz band 1995: standard first phase completed 1997: standard second phase completed 1998: first systems installation 2000: presence of 32 TETRA network in 21 countries 2009: 114 countries using TETRA systems in Western Europe, Eastern Europe, Middle East, Africa, Asia Pacific, Caribbean and Latin America. Разработкой занималась ETSI (The European Telecommunications Standards Institute). Они же разрабатывали GSM, поэтому TETRA во многом основана на технических решениях и рекомендациях стандарта GSM

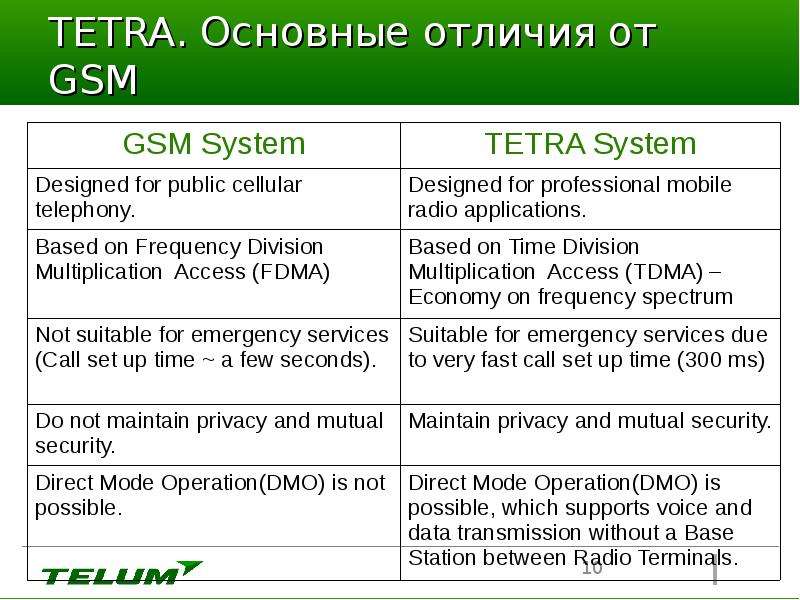

Слайд 10


TETRA. Основные отличия от GSM
Описание слайда:
TETRA. Основные отличия от GSM

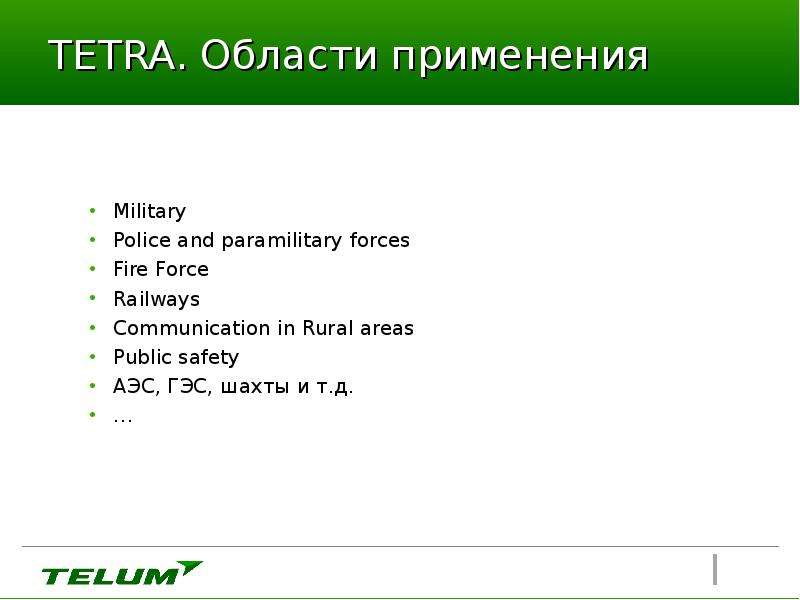

Слайд 11


TETRA. Области применения Military Police and paramilitary forces Fire Force Railways Communication in Rural areas Public safety АЭС, ГЭС, шахты и...
Описание слайда:
TETRA. Области применения Military Police and paramilitary forces Fire Force Railways Communication in Rural areas Public safety АЭС, ГЭС, шахты и т.д. …

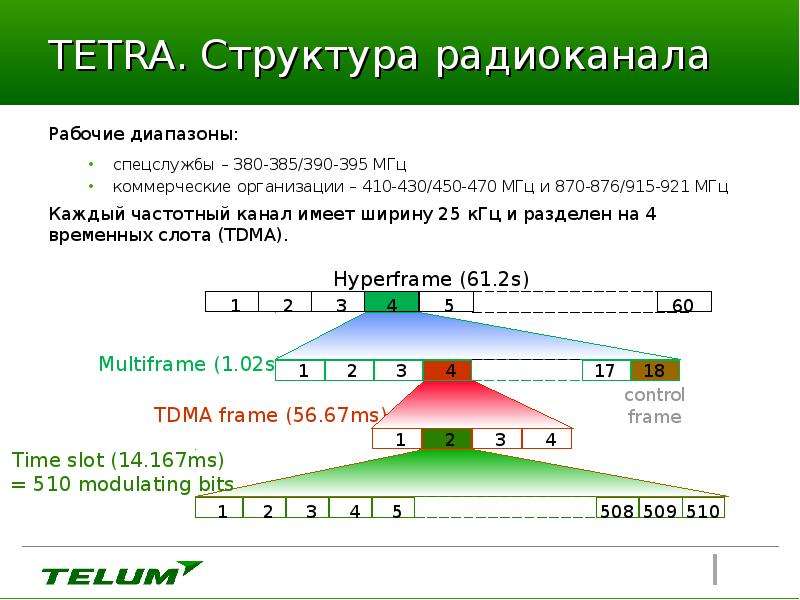

Слайд 12


TETRA. Структура радиоканала Рабочие диапазоны: спецслужбы – 380-385/390-395 МГц коммерческие организации – 410-430/450-470 МГц и 870-876/915-921 МГц...
Описание слайда:
TETRA. Структура радиоканала Рабочие диапазоны: спецслужбы – 380-385/390-395 МГц коммерческие организации – 410-430/450-470 МГц и 870-876/915-921 МГц Каждый частотный канал имеет ширину 25 кГц и разделен на 4 временных слота (TDMA).

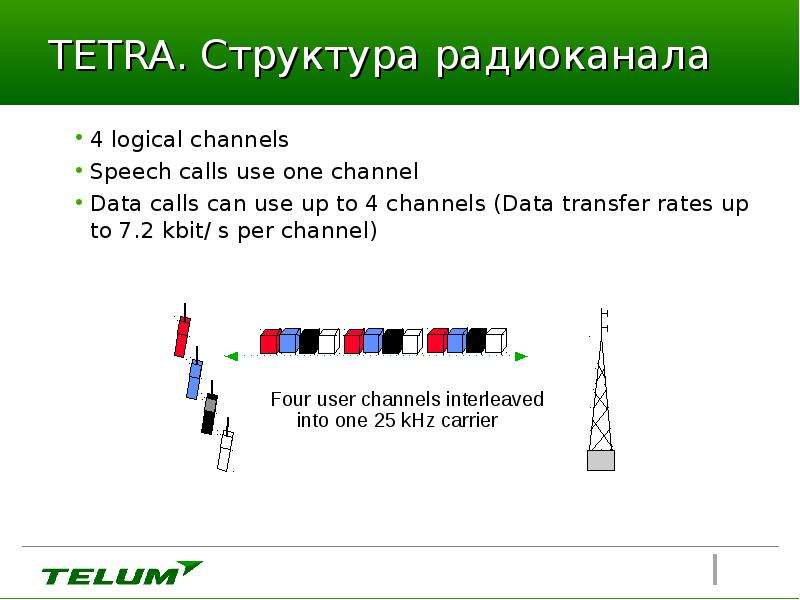

Слайд 13


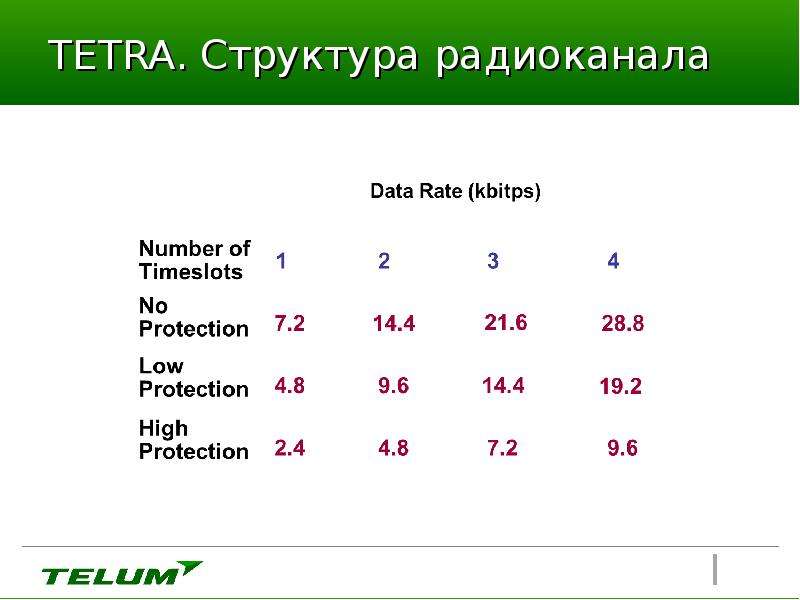

TETRA. Структура радиоканала 4 logical channels Speech calls use one channel Data calls can use up to 4 channels (Data transfer rates up to 7.2 kbit/...
Описание слайда:
TETRA. Структура радиоканала 4 logical channels Speech calls use one channel Data calls can use up to 4 channels (Data transfer rates up to 7.2 kbit/ s per channel)

Слайд 14


TETRA. Структура радиоканала
Описание слайда:
TETRA. Структура радиоканала

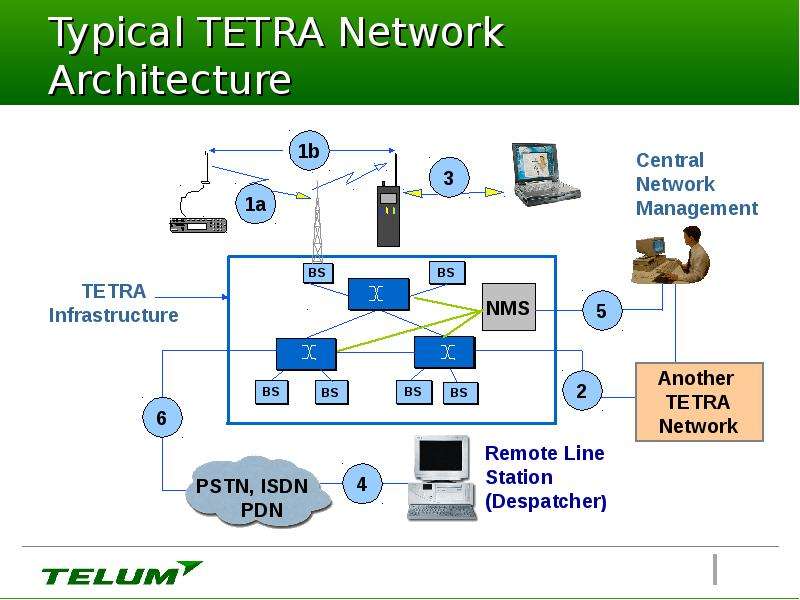

Слайд 15


Typical TETRA Network Architecture
Описание слайда:
Typical TETRA Network Architecture

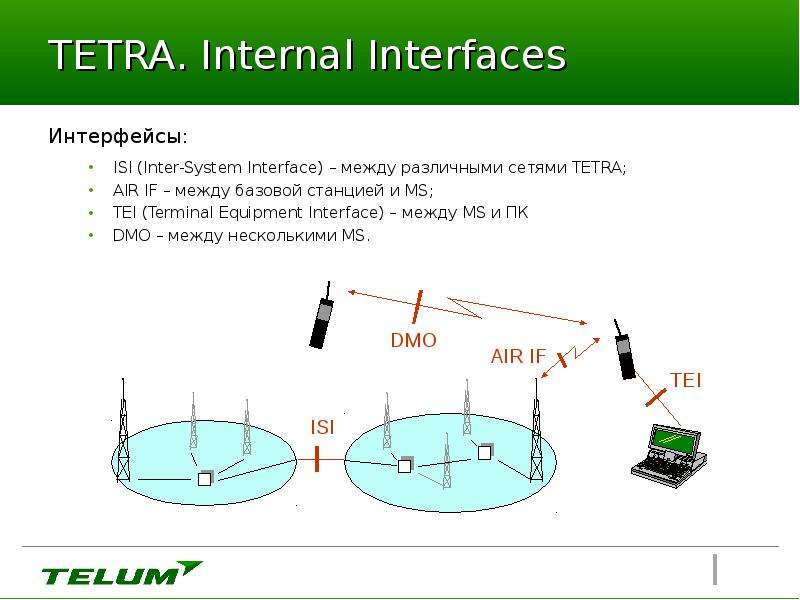

Слайд 16


TETRA. Internal Interfaces Интерфейсы: ISI (Inter-System Interface) – между различными сетями TETRA; AIR IF – между базовой станцией и MS; TEI...
Описание слайда:
TETRA. Internal Interfaces Интерфейсы: ISI (Inter-System Interface) – между различными сетями TETRA; AIR IF – между базовой станцией и MS; TEI (Terminal Equipment Interface) – между MS и ПК DMO – между несколькими MS.

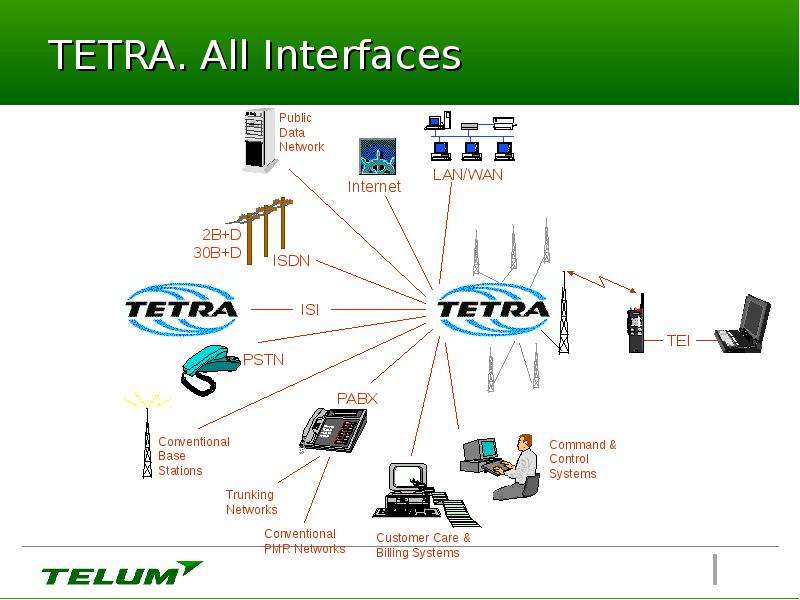

Слайд 17


TETRA. All Interfaces
Описание слайда:
TETRA. All Interfaces

Слайд 18


TETRA. Call types
Описание слайда:
TETRA. Call types

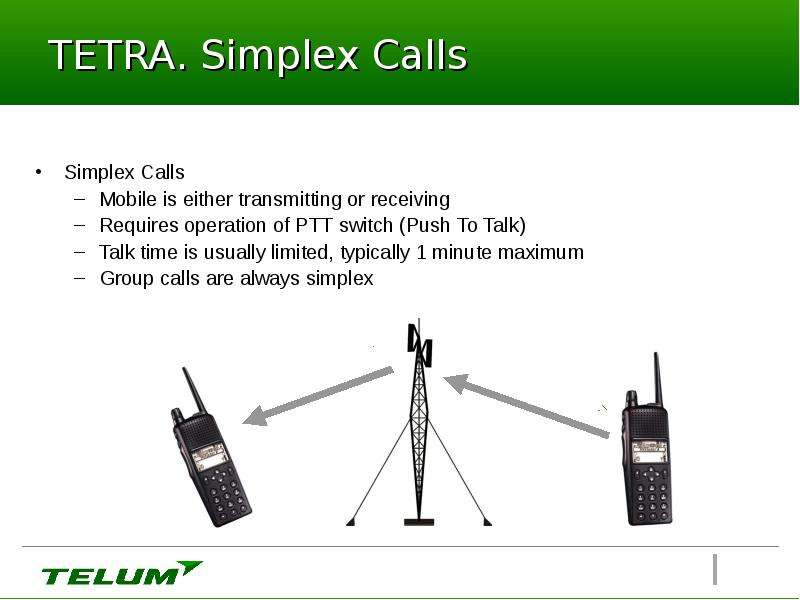

Слайд 19


TETRA. Simplex Calls
Описание слайда:
TETRA. Simplex Calls

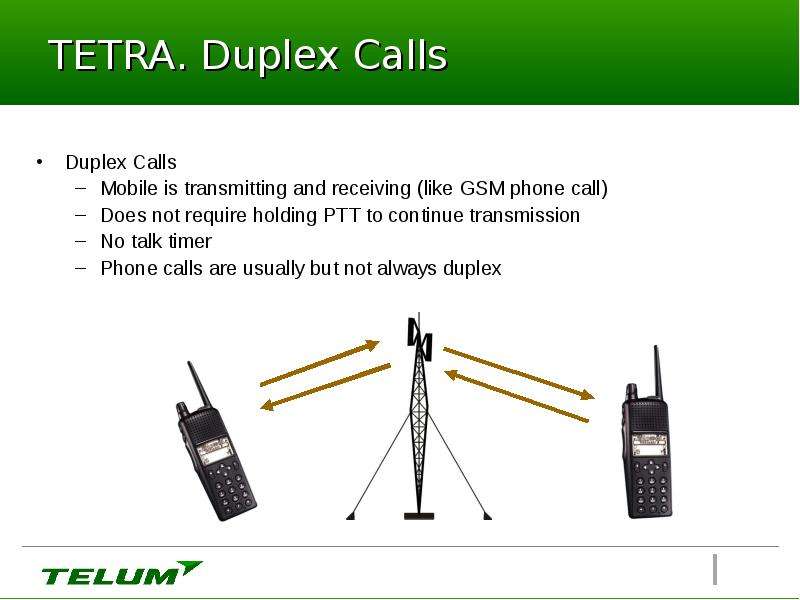

Слайд 20


TETRA. Duplex Calls
Описание слайда:
TETRA. Duplex Calls

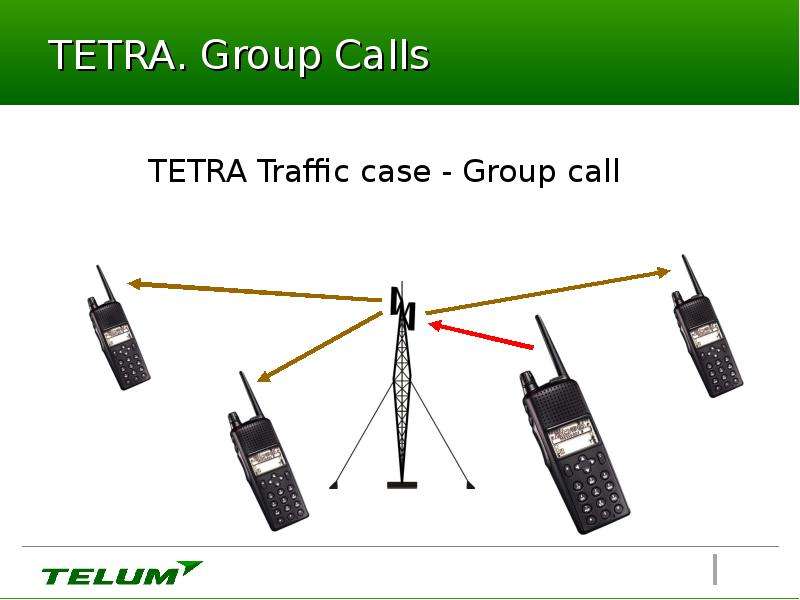

Слайд 21


TETRA. Group Calls
Описание слайда:
TETRA. Group Calls

Слайд 22


APCO PROJECT 25
Описание слайда:
APCO PROJECT 25

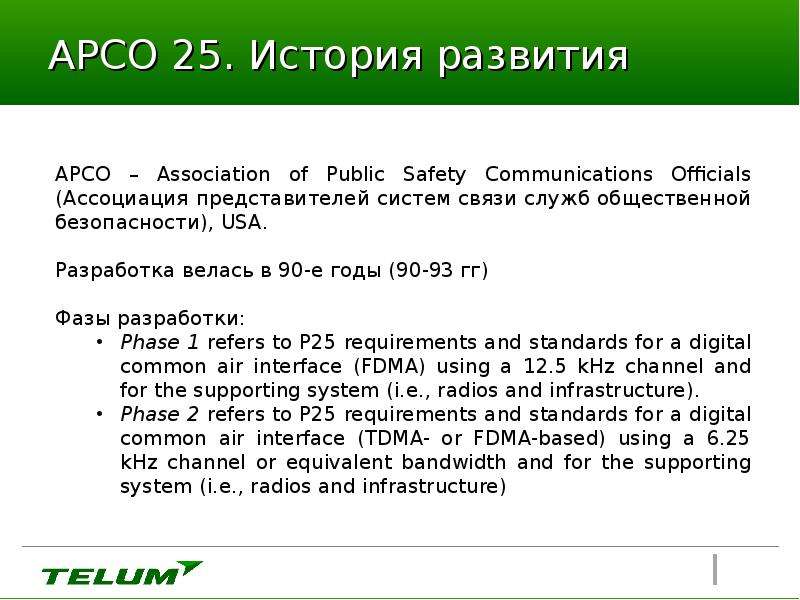

Слайд 23


APCO 25. История развития
Описание слайда:
APCO 25. История развития

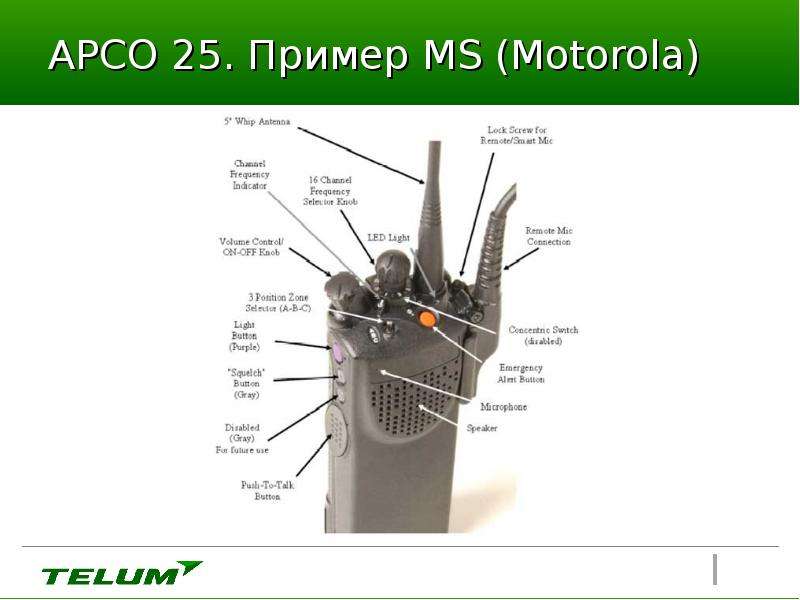

Слайд 24


APCO 25. Пример MS (Motorola)
Описание слайда:
APCO 25. Пример MS (Motorola)

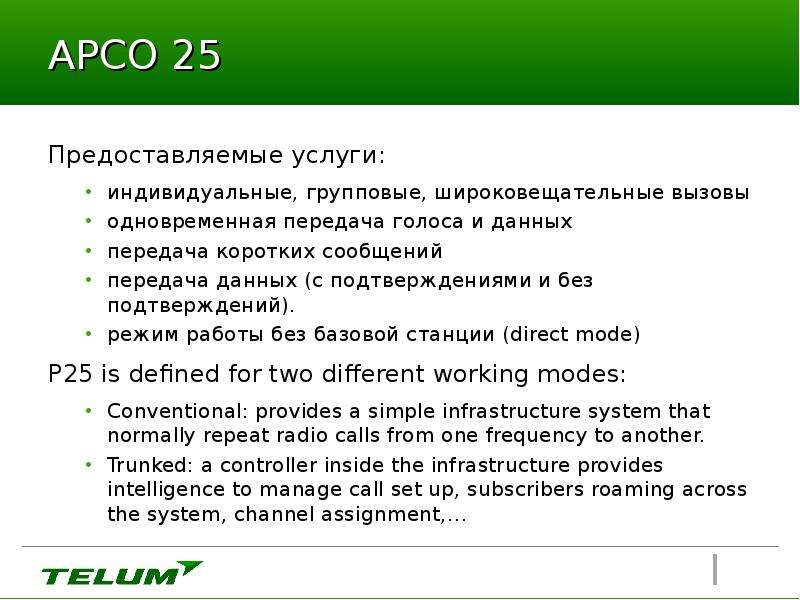

Слайд 25


APCO 25 Предоставляемые услуги: индивидуальные, групповые, широковещательные вызовы одновременная передача голоса и данных передача коротких...
Описание слайда:
APCO 25 Предоставляемые услуги: индивидуальные, групповые, широковещательные вызовы одновременная передача голоса и данных передача коротких сообщений передача данных (с подтверждениями и без подтверждений). режим работы без базовой станции (direct mode) P25 is defined for two different working modes: Conventional: provides a simple infrastructure system that normally repeat radio calls from one frequency to another. Trunked: a controller inside the infrastructure provides intelligence to manage call set up, subscribers roaming across the system, channel assignment,…

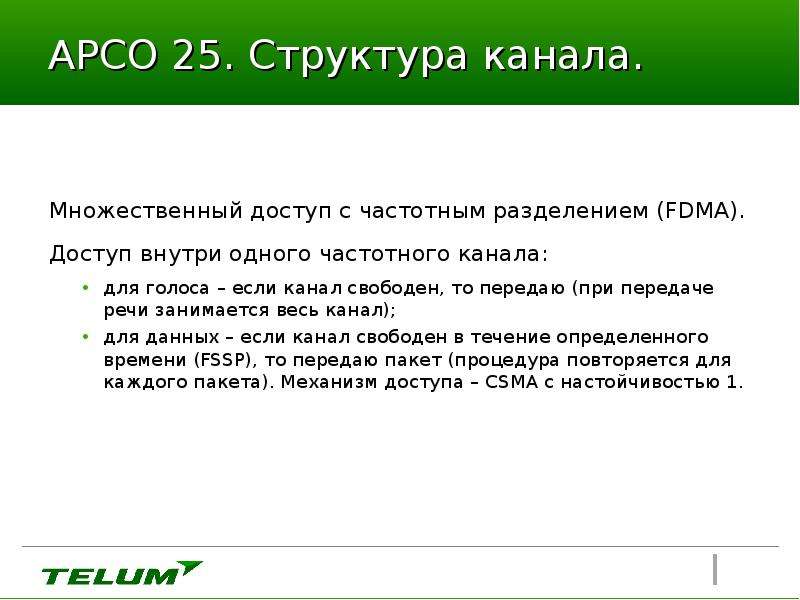

Слайд 26


APCO 25. Структура канала. Множественный доступ с частотным разделением (FDMA). Доступ внутри одного частотного канала: для голоса – если канал...
Описание слайда:
APCO 25. Структура канала. Множественный доступ с частотным разделением (FDMA). Доступ внутри одного частотного канала: для голоса – если канал свободен, то передаю (при передаче речи занимается весь канал); для данных – если канал свободен в течение определенного времени (FSSP), то передаю пакет (процедура повторяется для каждого пакета). Механизм доступа – CSMA с настойчивостью 1.

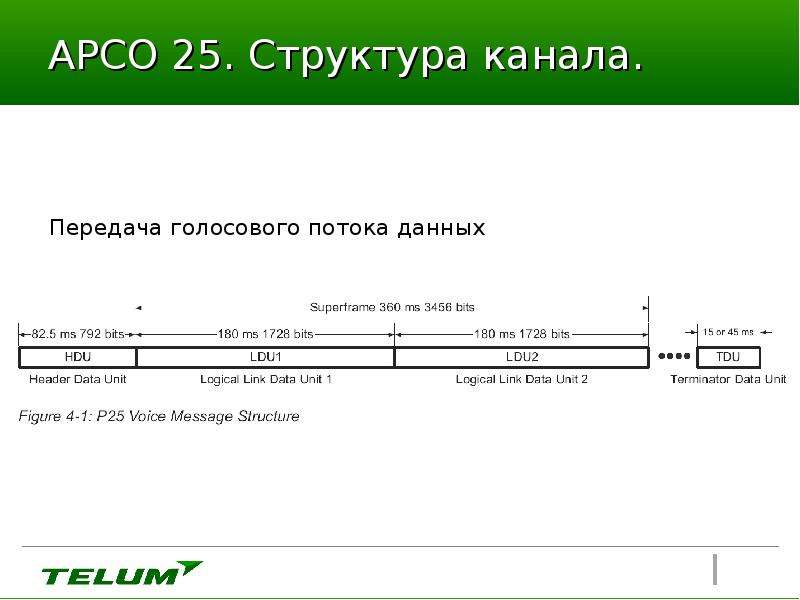

Слайд 27


APCO 25. Структура канала. Передача голосового потока данных
Описание слайда:
APCO 25. Структура канала. Передача голосового потока данных

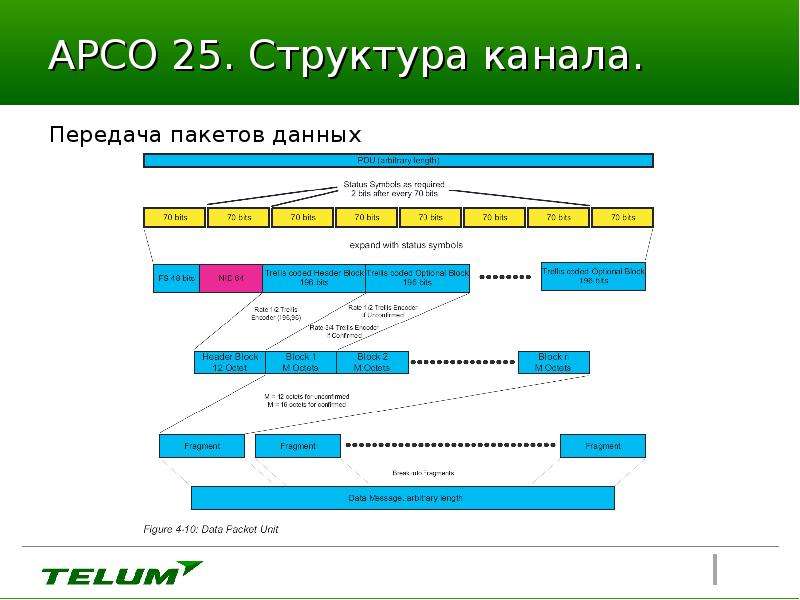

Слайд 28


APCO 25. Структура канала. Передача пакетов данных
Описание слайда:
APCO 25. Структура канала. Передача пакетов данных

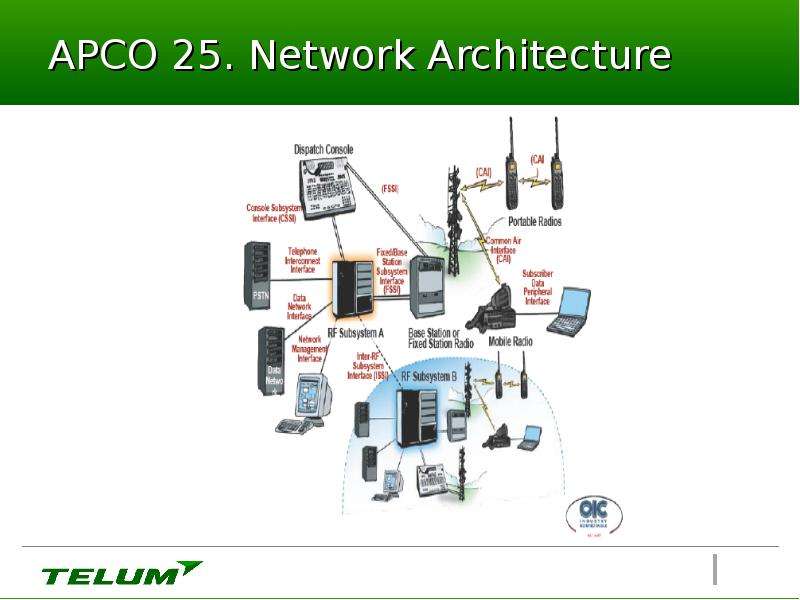

Слайд 29


APCO 25. Network Architecture
Описание слайда:
APCO 25. Network Architecture

Слайд 30


СПАСИБО
Описание слайда:
СПАСИБО
