Слайд 1

Описание слайда:

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ

Слайд 2

Описание слайда:

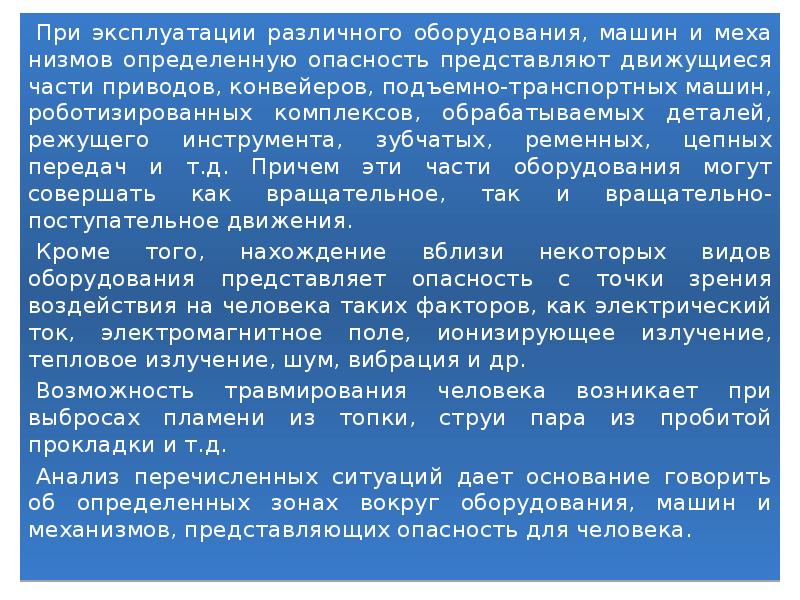

При эксплуатации различного оборудования, машин и механизмов определенную опасность представляют движущиеся части приводов, конвейеров, подъемно-транспортных машин, роботизированных комплексов, обрабатываемых деталей, режущего инструмента, зубчатых, ременных, цепных передач и т.д. Причем эти части оборудования могут совершать как вращательное, так и вращательно-поступательное движения. При эксплуатации различного оборудования, машин и механизмов определенную опасность представляют движущиеся части приводов, конвейеров, подъемно-транспортных машин, роботизированных комплексов, обрабатываемых деталей, режущего инструмента, зубчатых, ременных, цепных передач и т.д. Причем эти части оборудования могут совершать как вращательное, так и вращательно-поступательное движения. Кроме того, нахождение вблизи некоторых видов оборудования представляет опасность с точки зрения воздействия на человека таких факторов, как электрический ток, электромагнитное поле, ионизирующее излучение, тепловое излучение, шум, вибрация и др. Возможность травмирования человека возникает при выбросах пламени из топки, струи пара из пробитой прокладки и т.д. Анализ перечисленных ситуаций дает основание говорить об определенных зонах вокруг оборудования, машин и механизмов, представляющих опасность для человека.

Слайд 3

Описание слайда:

Схема для определения опасной зоны при работе крана по монтажу установочных плит

Слайд 4

Описание слайда:

Cредства защиты от опасных и вредных производственных факторов подразделяются на две категории: средства коллективной защиты и средства индивидуальной защиты. Cредства защиты от опасных и вредных производственных факторов подразделяются на две категории: средства коллективной защиты и средства индивидуальной защиты. Средства коллективной защиты можно классифицировать по принципу действия и назначению. По принципу действия основные средства коллективной защиты можно подразделить на оградительные, предохранительные, блокировочные, сигнализирующие об опасности, знаки безопасности, системы дистанционного управления и специальные виды защиты.

Слайд 5

Описание слайда:

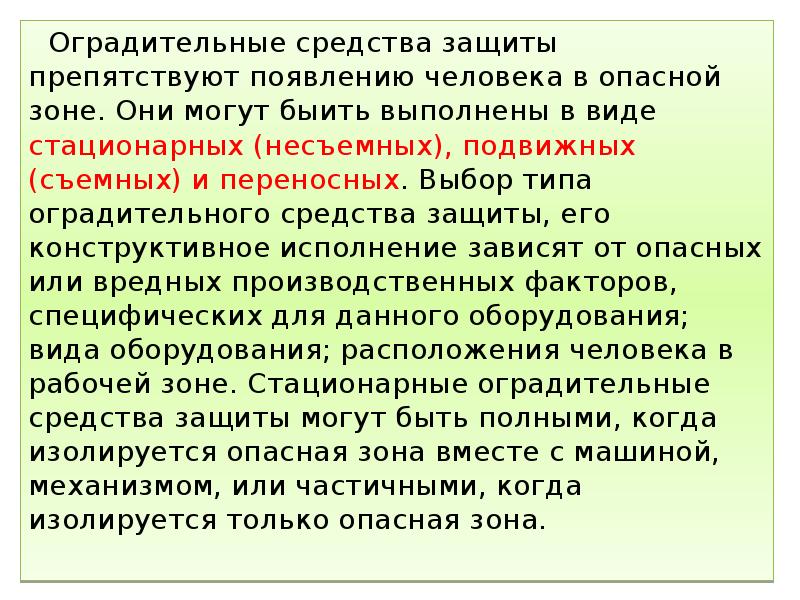

Оградительные средства защиты препятствуют появлению человека в опасной зоне. Они могут быить выполнены в виде стационарных (несъемных), подвижных (съемных) и переносных. Выбор типа оградительного средства защиты, его конструктивное исполнение зависят от опасных или вредных производственных факторов, специфических для данного оборудования; вида оборудования; расположения человека в рабочей зоне. Стационарные оградительные средства защиты могут быть полными, когда изолируется опасная зона вместе с машиной, механизмом, или частичными, когда изолируется только опасная зона. Оградительные средства защиты препятствуют появлению человека в опасной зоне. Они могут быить выполнены в виде стационарных (несъемных), подвижных (съемных) и переносных. Выбор типа оградительного средства защиты, его конструктивное исполнение зависят от опасных или вредных производственных факторов, специфических для данного оборудования; вида оборудования; расположения человека в рабочей зоне. Стационарные оградительные средства защиты могут быть полными, когда изолируется опасная зона вместе с машиной, механизмом, или частичными, когда изолируется только опасная зона.

Слайд 6

Описание слайда:

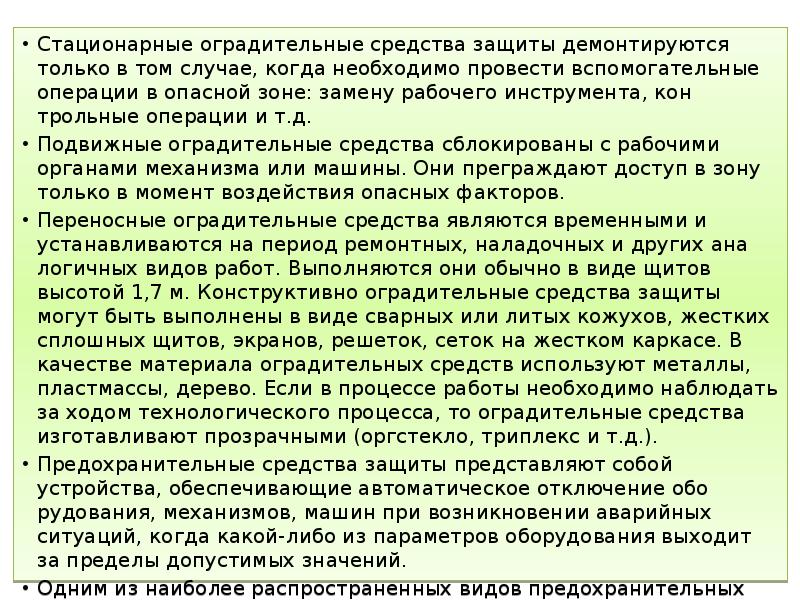

Стационарные оградительные средства защиты демонтируются только в том случае, когда необходимо провести вспомогательные операции в опасной зоне: замену рабочего инструмента, контрольные операции и т.д. Стационарные оградительные средства защиты демонтируются только в том случае, когда необходимо провести вспомогательные операции в опасной зоне: замену рабочего инструмента, контрольные операции и т.д. Подвижные оградительные средства сблокированы с рабочими органами механизма или машины. Они преграждают доступ в зону только в момент воздействия опасных факторов. Переносные оградительные средства являются временными и устанавливаются на период ремонтных, наладочных и других аналогичных видов работ. Выполняются они обычно в виде щитов высотой 1,7 м. Конструктивно оградительные средства защиты могут быть выполнены в виде сварных или литых кожухов, жестких сплошных щитов, экранов, решеток, сеток на жестком каркасе. В качестве материала оградительных средств используют металлы, пластмассы, дерево. Если в процессе работы необходимо наблюдать за ходом технологического процесса, то оградительные средства изготавливают прозрачными (оргстекло, триплекс и т.д.). Предохранительные средства защиты представляют собой устройства, обеспечивающие автоматическое отключение оборудования, механизмов, машин при возникновении аварийных ситуаций, когда какой-либо из параметров оборудования выходит за пределы допустимых значений. Одним из наиболее распространенных видов предохранительных средств защиты являются так называемые слабые звенья в конструкциях оборудования, машин и механизмов, рассчитанные на разрушение (или несрабатывание) при перегрузках.

Слайд 7

Описание слайда:

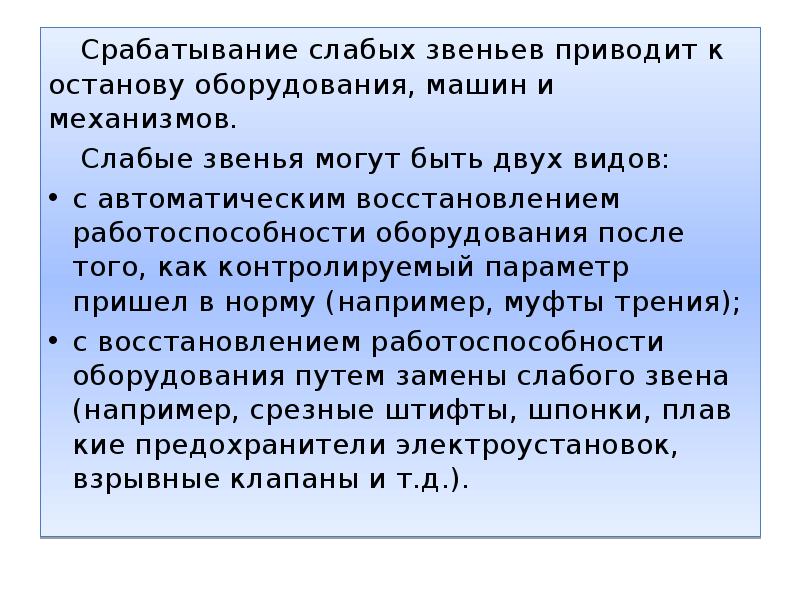

Срабатывание слабых звеньев приводит к останову оборудования, машин и механизмов. Срабатывание слабых звеньев приводит к останову оборудования, машин и механизмов. Слабые звенья могут быть двух видов: с автоматическим восстановлением работоспособности оборудования после того, как контролируемый параметр пришел в норму (например, муфты трения); с восстановлением работоспособности оборудования путем замены слабого звена (например, срезные штифты, шпонки, плавкие предохранители электроустановок, взрывные клапаны и т.д.).

Слайд 8

Описание слайда:

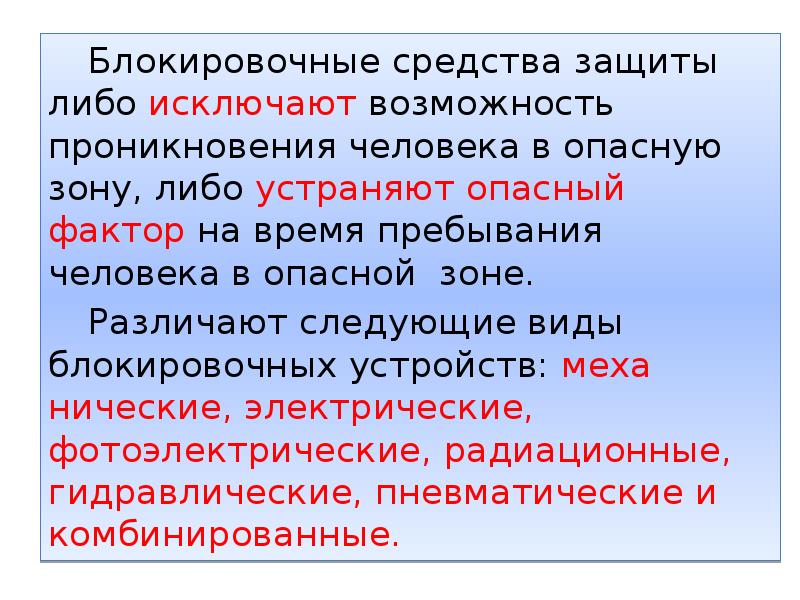

Блокировочные средства защиты либо исключают возможность проникновения человека в опасную зону, либо устраняют опасный фактор на время пребывания человека в опасной зоне. Блокировочные средства защиты либо исключают возможность проникновения человека в опасную зону, либо устраняют опасный фактор на время пребывания человека в опасной зоне. Различают следующие виды блокировочных устройств: механические, электрические, фотоэлектрические, радиационные, гидравлические, пневматические и комбинированные.

Слайд 9

Описание слайда:

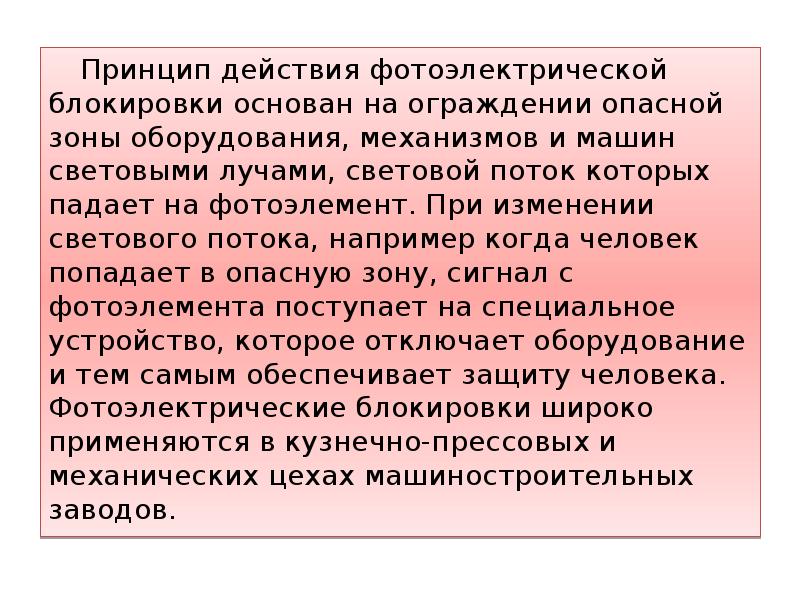

Принцип действия фотоэлектрической блокировки основан на ограждении опасной зоны оборудования, механизмов и машин световыми лучами, световой поток которых падает на фотоэлемент. При изменении светового потока, например когда человек попадает в опасную зону, сигнал с фотоэлемента поступает на специальное устройство, которое отключает оборудование и тем самым обеспечивает защиту человека. Фотоэлектрические блокировки широко применяются в кузнечно-прессовых и механических цехах машиностроительных заводов. Принцип действия фотоэлектрической блокировки основан на ограждении опасной зоны оборудования, механизмов и машин световыми лучами, световой поток которых падает на фотоэлемент. При изменении светового потока, например когда человек попадает в опасную зону, сигнал с фотоэлемента поступает на специальное устройство, которое отключает оборудование и тем самым обеспечивает защиту человека. Фотоэлектрические блокировки широко применяются в кузнечно-прессовых и механических цехах машиностроительных заводов.

Слайд 10

Описание слайда:

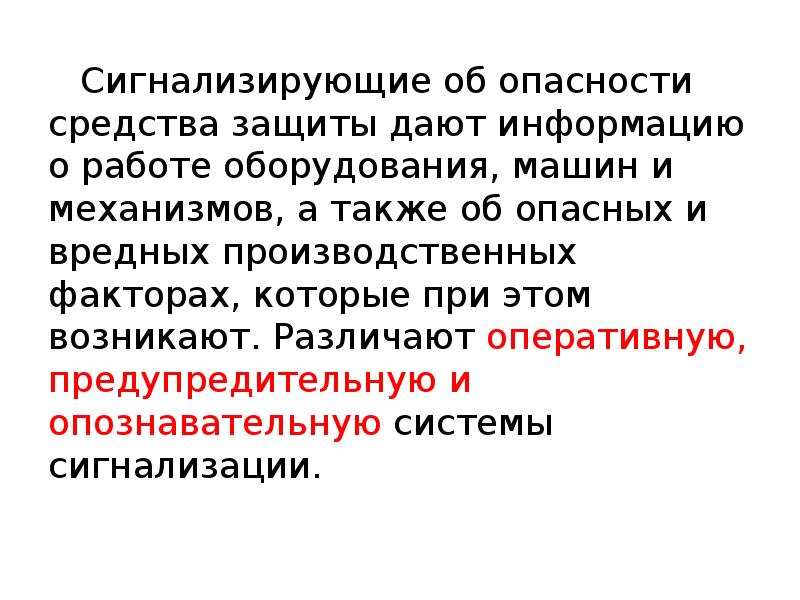

Сигнализирующие об опасности средства защиты дают информацию о работе оборудования, машин и механизмов, а также об опасных и вредных производственных факторах, которые при этом возникают. Различают оперативную, предупредительную и опознавательную системы сигнализации. Сигнализирующие об опасности средства защиты дают информацию о работе оборудования, машин и механизмов, а также об опасных и вредных производственных факторах, которые при этом возникают. Различают оперативную, предупредительную и опознавательную системы сигнализации.

Слайд 11

Описание слайда:

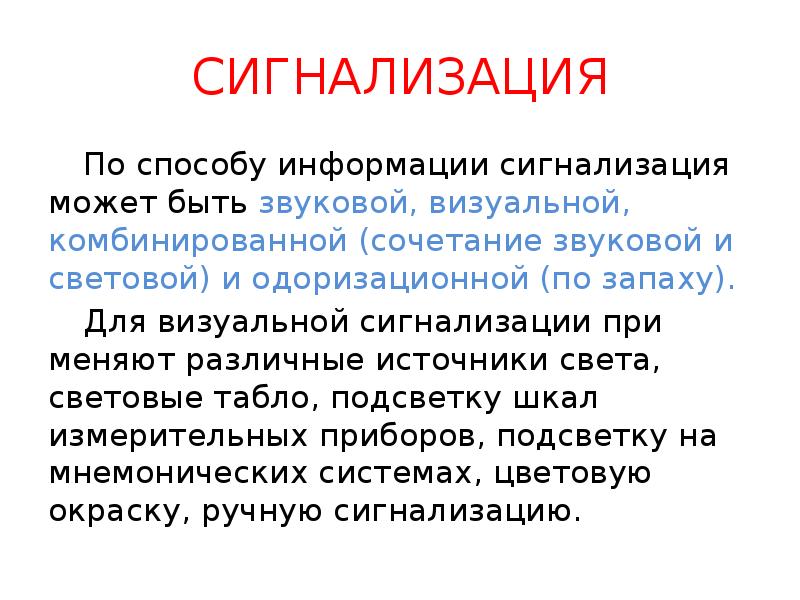

СИГНАЛИЗАЦИЯ По способу информации сигнализация может быть звуковой, визуальной, комбинированной (сочетание звуковой и световой) и одоризационной (по запаху). Для визуальной сигнализации применяют различные источники света, световые табло, подсветку шкал измерительных приборов, подсветку на мнемонических системах, цветовую окраску, ручную сигнализацию.

Слайд 12

Описание слайда:

Различают следующие сигнальные цвета: Различают следующие сигнальные цвета: красный (запрещение, непосредственная опасность, средство пожаротушения); желтый (предупреждение, возможная опасность); зеленый (предписание, безопасность); синий (указание, информация).

Слайд 13

Описание слайда:

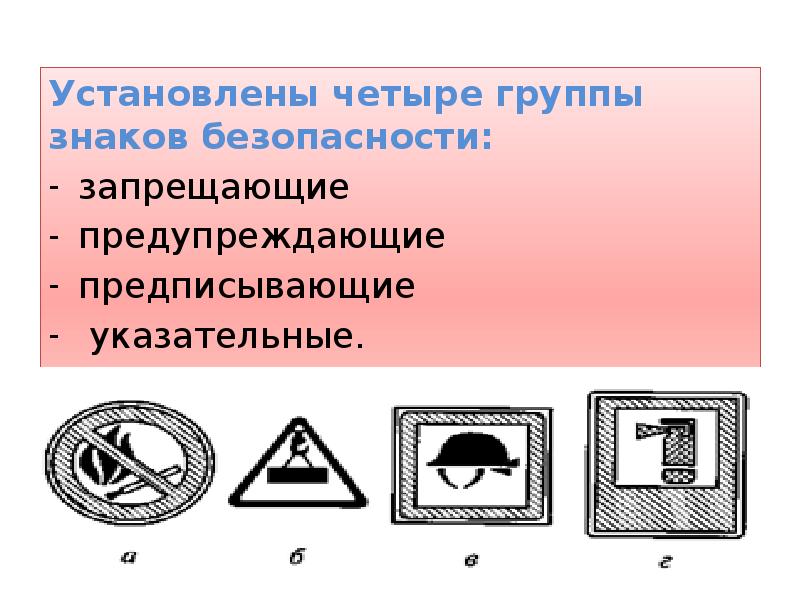

Установлены четыре группы знаков безопасности: Установлены четыре группы знаков безопасности: запрещающие предупреждающие предписывающие указательные.

Слайд 14

Описание слайда:

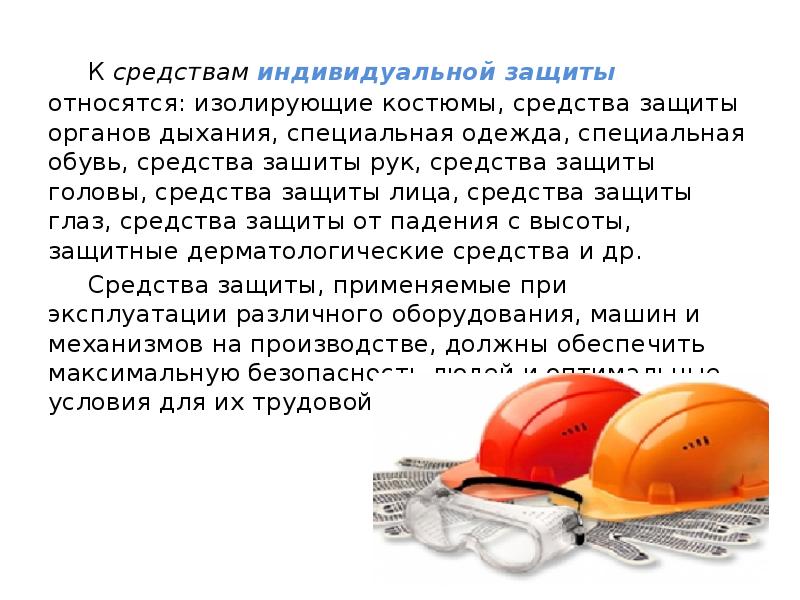

К средствам индивидуальной защиты относятся: изолирующие костюмы, средства защиты органов дыхания, специальная одежда, специальная обувь, средства зашиты рук, средства защиты головы, средства защиты лица, средства защиты глаз, средства защиты от падения с высоты, защитные дерматологические средства и др. К средствам индивидуальной защиты относятся: изолирующие костюмы, средства защиты органов дыхания, специальная одежда, специальная обувь, средства зашиты рук, средства защиты головы, средства защиты лица, средства защиты глаз, средства защиты от падения с высоты, защитные дерматологические средства и др. Средства защиты, применяемые при эксплуатации различного оборудования, машин и механизмов на производстве, должны обеспечить максимальную безопасность людей и оптимальные условия для их трудовой деятельности.
