5.6. Биологические фильтры

Слайд 2

Описание слайда:

Биологический фильтр Сооружение биологической очистки сточных вод, в котором очистка осуществляется в результате сочетания двух процессов: фильтрования через загрузочный материал и биохимического окисления органических веществ. В этих сооружениях отсутствует активный ил в обычном понимании этого термина. Он представляет собой биологическую пленку, образованную колониями микроорганизмов и покрывающую загрузочный материал фильтра. Процессы окисления органических веществ в биофильтрах аналогичны процессам, протекающим в других сооружениях биохимической очистки, и, в первую очередь, на полях орошения и фильтрации. Однако, скорость этих процессов в биофильтрах значительно выше. Биофильтры могут быть запроектированы на полную или неполную биохимическую очистку сточных вод.

Слайд 3

Описание слайда:

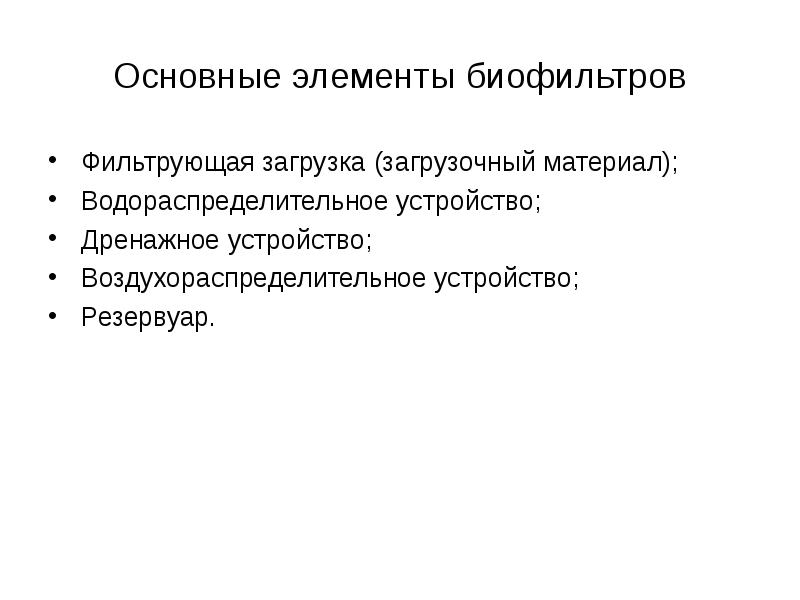

Основные элементы биофильтров Фильтрующая загрузка (загрузочный материал); Водораспределительное устройство; Дренажное устройство; Воздухораспределительное устройство; Резервуар.

Слайд 4

Описание слайда:

Схема биологического фильтра

Слайд 5

Описание слайда:

Фильтрующая загрузка Вид и характеристики фильтрующей загрузки являются одним из основных классификационных признаков биофильтров. В соответствии с этим признаком их подразделяют: биофильтры с объемной загрузкой (загрузочный материал – гравий, шлак, керамзит, щебень и др.); биофильтры с плоскостной загрузкой (загрузочный материал – пластмасса, асбестоцемент, керамика, металл, ткани и др.).

Слайд 6

Описание слайда:

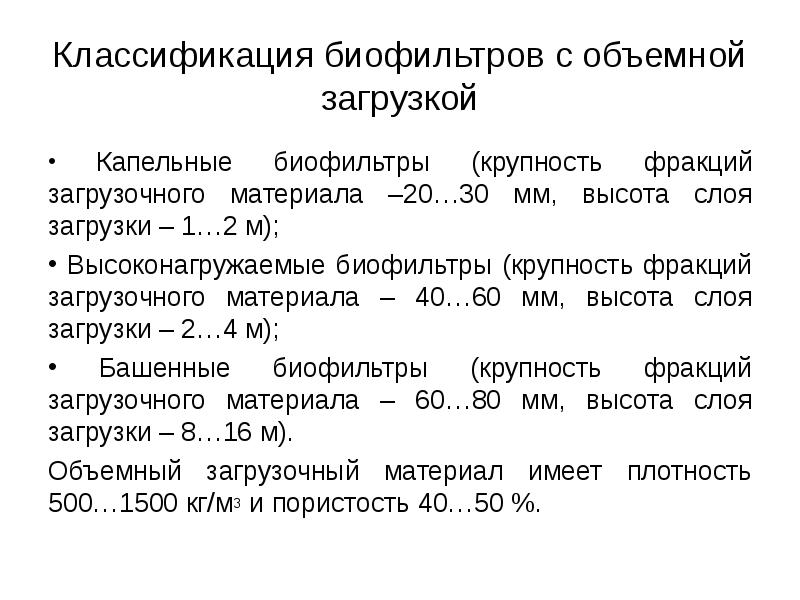

Классификация биофильтров с объемной загрузкой Капельные биофильтры (крупность фракций загрузочного материала –20…30 мм, высота слоя загрузки – 1…2 м); Высоконагружаемые биофильтры (крупность фракций загрузочного материала – 40…60 мм, высота слоя загрузки – 2…4 м); Башенные биофильтры (крупность фракций загрузочного материала – 60…80 мм, высота слоя загрузки – 8…16 м). Объемный загрузочный материал имеет плотность 500…1500 кг/м3 и пористость 40…50 %.

Слайд 7

Описание слайда:

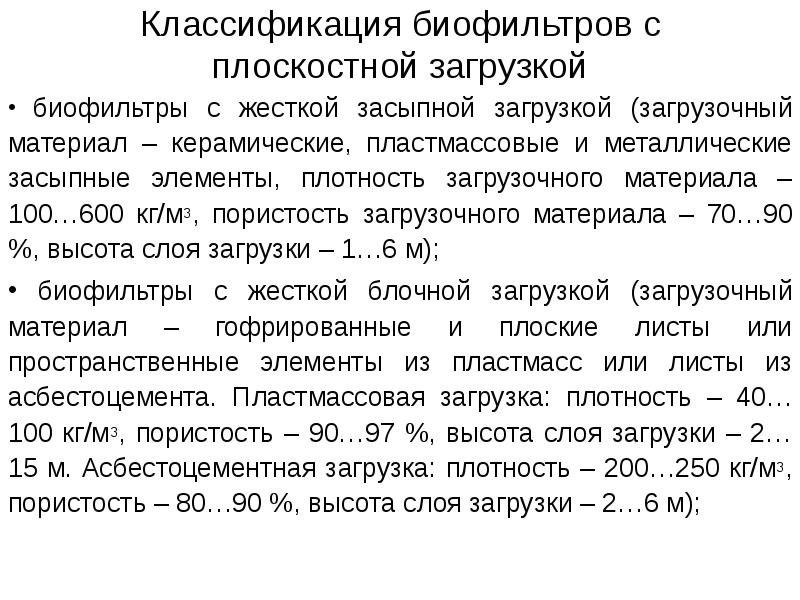

Классификация биофильтров с плоскостной загрузкой биофильтры с жесткой засыпной загрузкой (загрузочный материал – керамические, пластмассовые и металлические засыпные элементы, плотность загрузочного материала – 100…600 кг/м3, пористость загрузочного материала – 70…90 %, высота слоя загрузки – 1…6 м); биофильтры с жесткой блочной загрузкой (загрузочный материал – гофрированные и плоские листы или пространственные элементы из пластмасс или листы из асбестоцемента. Пластмассовая загрузка: плотность – 40…100 кг/м3, пористость – 90…97 %, высота слоя загрузки – 2…15 м. Асбестоцементная загрузка: плотность – 200…250 кг/м3, пористость – 80…90 %, высота слоя загрузки – 2…6 м);

Слайд 8

Описание слайда:

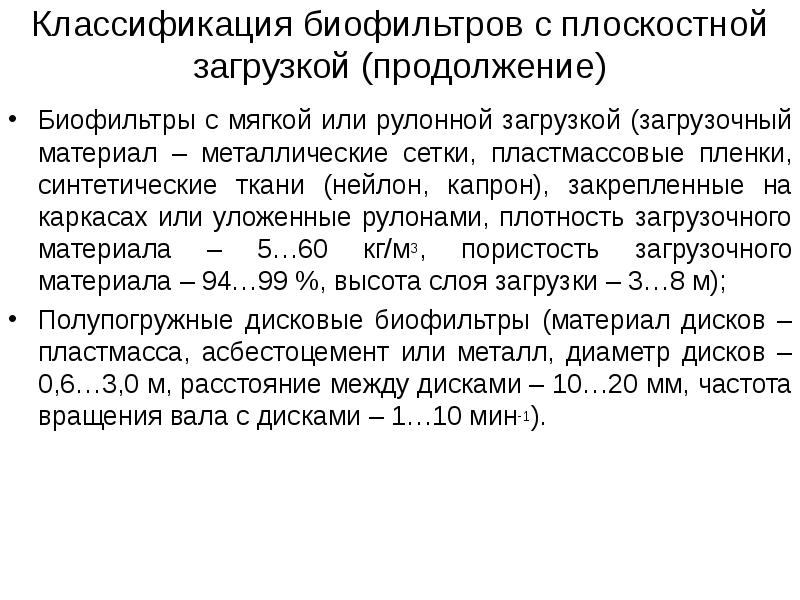

Классификация биофильтров с плоскостной загрузкой (продолжение) Биофильтры с мягкой или рулонной загрузкой (загрузочный материал – металлические сетки, пластмассовые пленки, синтетические ткани (нейлон, капрон), закрепленные на каркасах или уложенные рулонами, плотность загрузочного материала – 5…60 кг/м3, пористость загрузочного материала – 94…99 %, высота слоя загрузки – 3…8 м); Полупогружные дисковые биофильтры (материал дисков – пластмасса, асбестоцемент или металл, диаметр дисков – 0,6…3,0 м, расстояние между дисками – 10…20 мм, частота вращения вала с дисками – 1…10 мин-1).

Слайд 9

Описание слайда:

Классификации биофильтров По количеству ступеней: Одноступенчатые; Двухступенчатые; По режиму работы: С рециркуляцией очищенной сточной воды; Без рециркуляции очищенной сточной воды.

Слайд 10

Описание слайда:

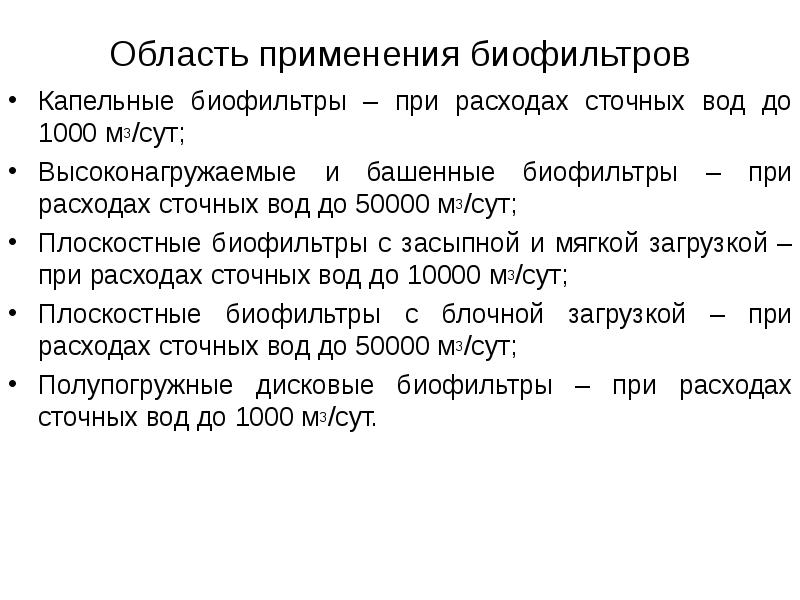

Область применения биофильтров Капельные биофильтры – при расходах сточных вод до 1000 м3/сут; Высоконагружаемые и башенные биофильтры – при расходах сточных вод до 50000 м3/сут; Плоскостные биофильтры с засыпной и мягкой загрузкой – при расходах сточных вод до 10000 м3/сут; Плоскостные биофильтры с блочной загрузкой – при расходах сточных вод до 50000 м3/сут; Полупогружные дисковые биофильтры – при расходах сточных вод до 1000 м3/сут.

Слайд 11

Описание слайда:

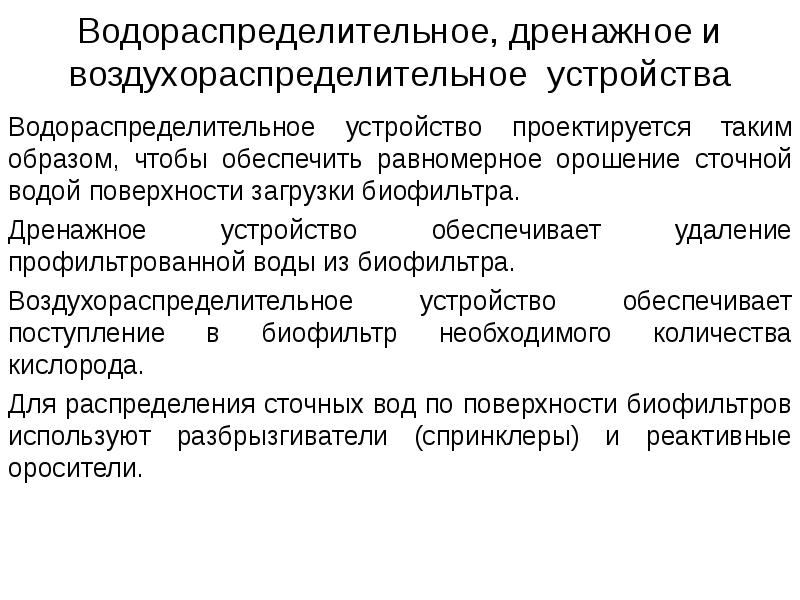

Водораспределительное, дренажное и воздухораспределительное устройства Водораспределительное устройство проектируется таким образом, чтобы обеспечить равномерное орошение сточной водой поверхности загрузки биофильтра. Дренажное устройство обеспечивает удаление профильтрованной воды из биофильтра. Воздухораспределительное устройство обеспечивает поступление в биофильтр необходимого количества кислорода. Для распределения сточных вод по поверхности биофильтров используют разбрызгиватели (спринклеры) и реактивные оросители.

Слайд 12

Описание слайда:

Основы расчета биофильтров

Слайд 13

Описание слайда:

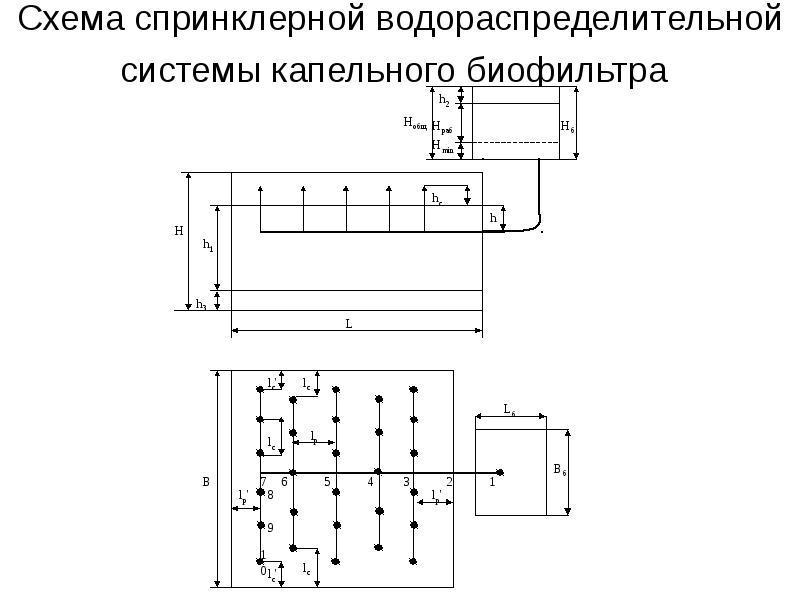

Схема спринклерной водораспределительной системы капельного биофильтра

Слайд 14

Описание слайда:

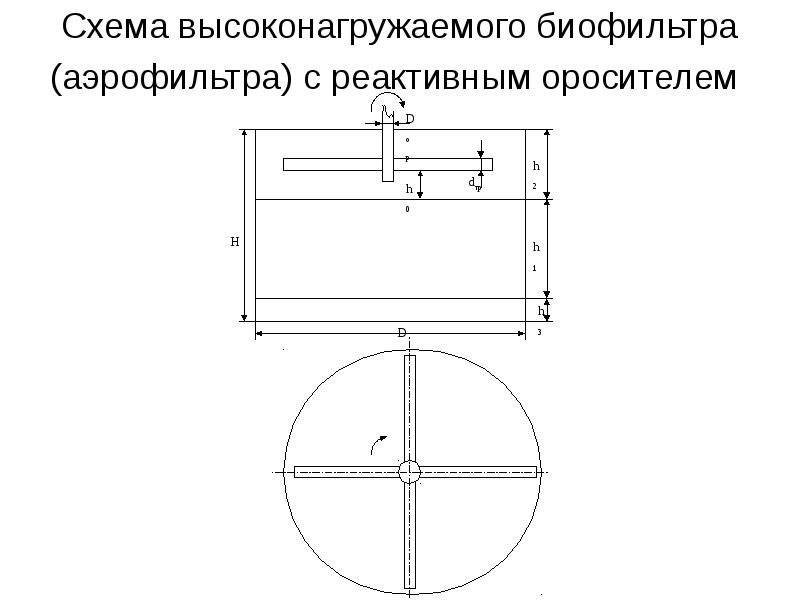

Схема высоконагружаемого биофильтра (аэрофильтра) с реактивным оросителем

Слайд 15

Описание слайда:

Капельные биофильтры

Слайд 16

Описание слайда:

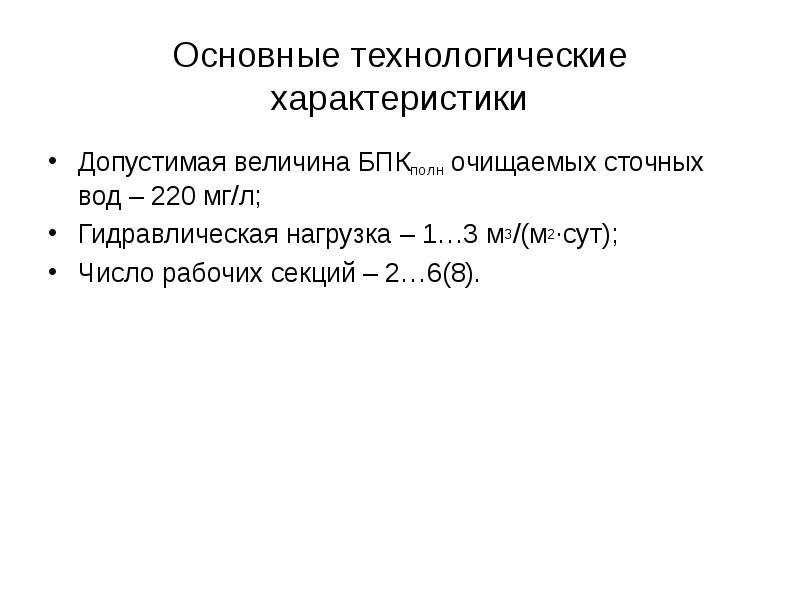

Основные технологические характеристики Допустимая величина БПКполн очищаемых сточных вод – 220 мг/л; Гидравлическая нагрузка – 1…3 м3/(м2·сут); Число рабочих секций – 2…6(8).

Слайд 17

Описание слайда:

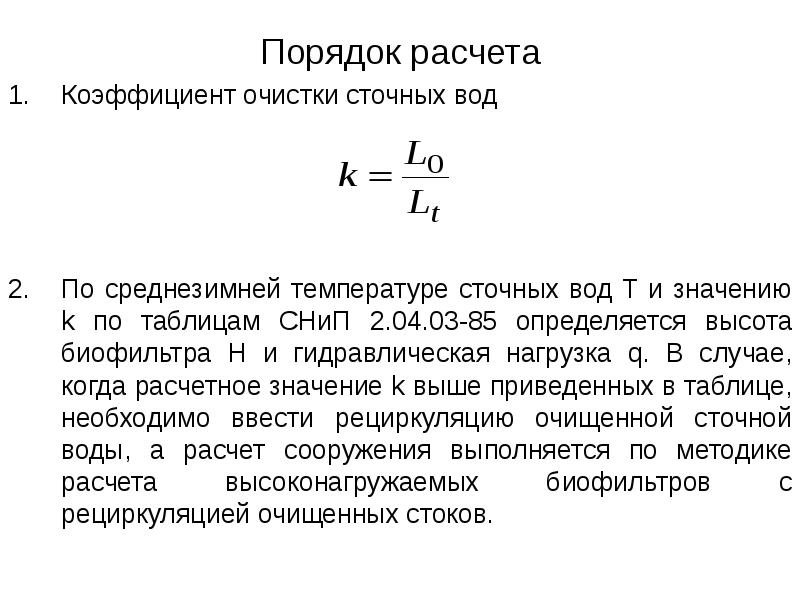

Порядок расчета Коэффициент очистки сточных вод По среднезимней температуре сточных вод Т и значению k по таблицам СНиП 2.04.03-85 определяется высота биофильтра Н и гидравлическая нагрузка q. В случае, когда расчетное значение k выше приведенных в таблице, необходимо ввести рециркуляцию очищенной сточной воды, а расчет сооружения выполняется по методике расчета высоконагружаемых биофильтров с рециркуляцией очищенных стоков.

Слайд 18

Описание слайда:

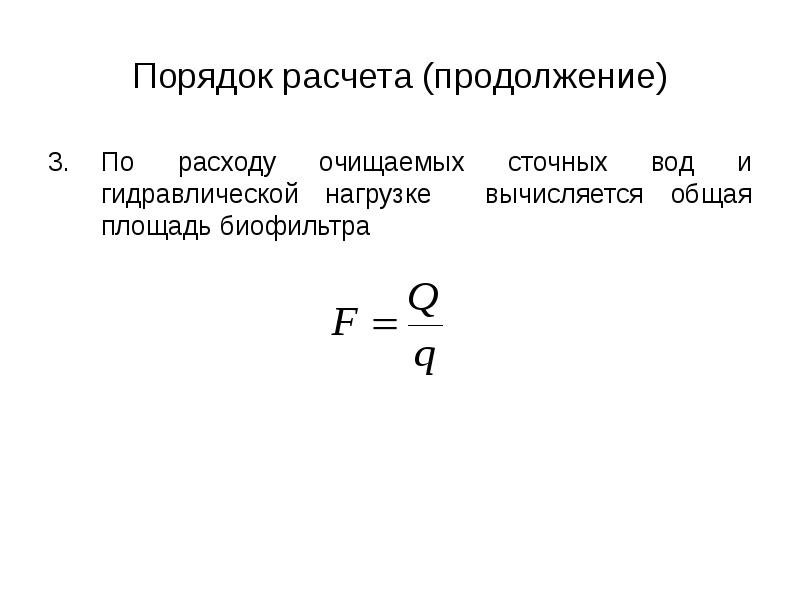

Порядок расчета (продолжение) По расходу очищаемых сточных вод и гидравлической нагрузке вычисляется общая площадь биофильтра

Слайд 19

Описание слайда:

Высоконагружаемые биофильтры

Слайд 20

Описание слайда:

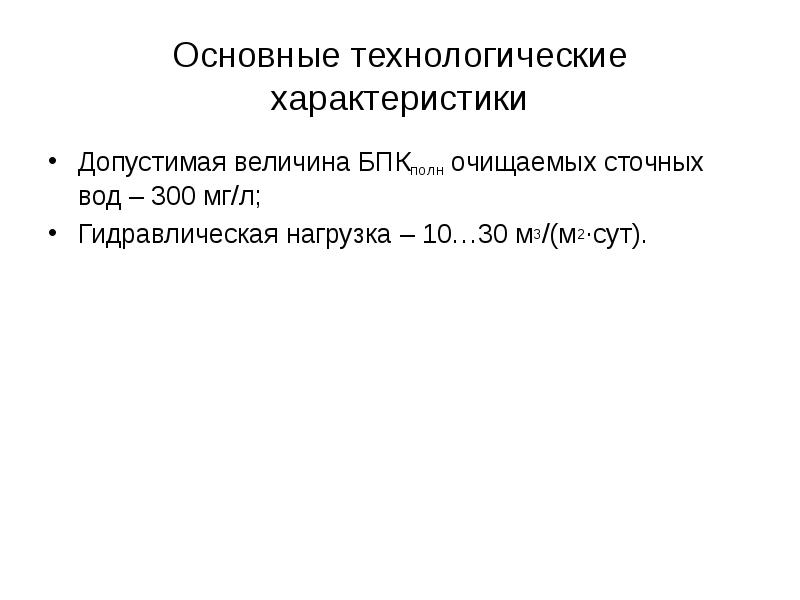

Основные технологические характеристики Допустимая величина БПКполн очищаемых сточных вод – 300 мг/л; Гидравлическая нагрузка – 10…30 м3/(м2·сут).

Слайд 21

Описание слайда:

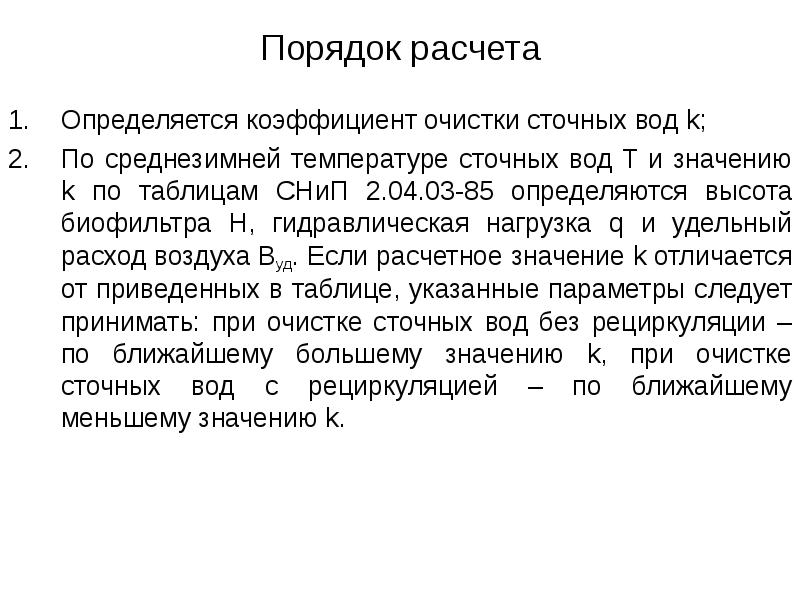

Порядок расчета Определяется коэффициент очистки сточных вод k; По среднезимней температуре сточных вод Т и значению k по таблицам СНиП 2.04.03-85 определяются высота биофильтра Н, гидравлическая нагрузка q и удельный расход воздуха Вуд. Если расчетное значение k отличается от приведенных в таблице, указанные параметры следует принимать: при очистке сточных вод без рециркуляции – по ближайшему большему значению k, при очистке сточных вод с рециркуляцией – по ближайшему меньшему значению k.

Слайд 22

Описание слайда:

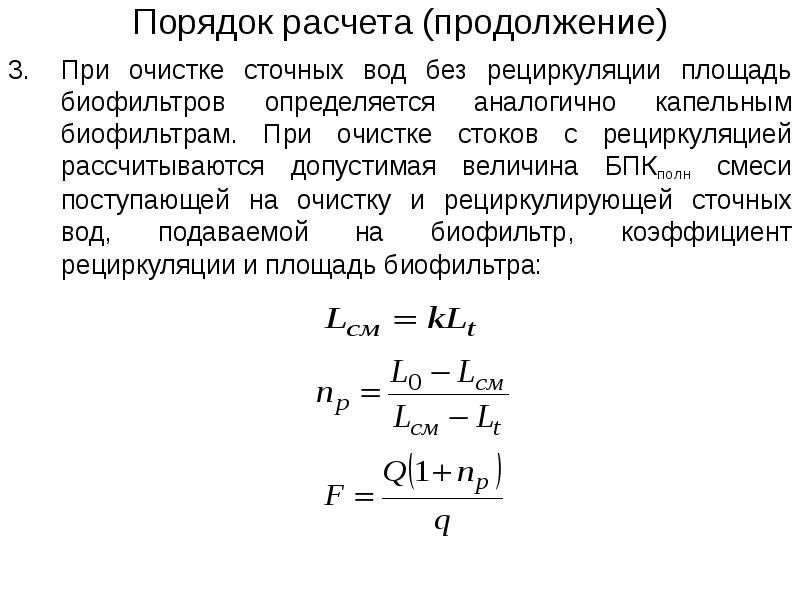

Порядок расчета (продолжение) При очистке сточных вод без рециркуляции площадь биофильтров определяется аналогично капельным биофильтрам. При очистке стоков с рециркуляцией рассчитываются допустимая величина БПКполн смеси поступающей на очистку и рециркулирующей сточных вод, подаваемой на биофильтр, коэффициент рециркуляции и площадь биофильтра:

Слайд 23

Описание слайда:

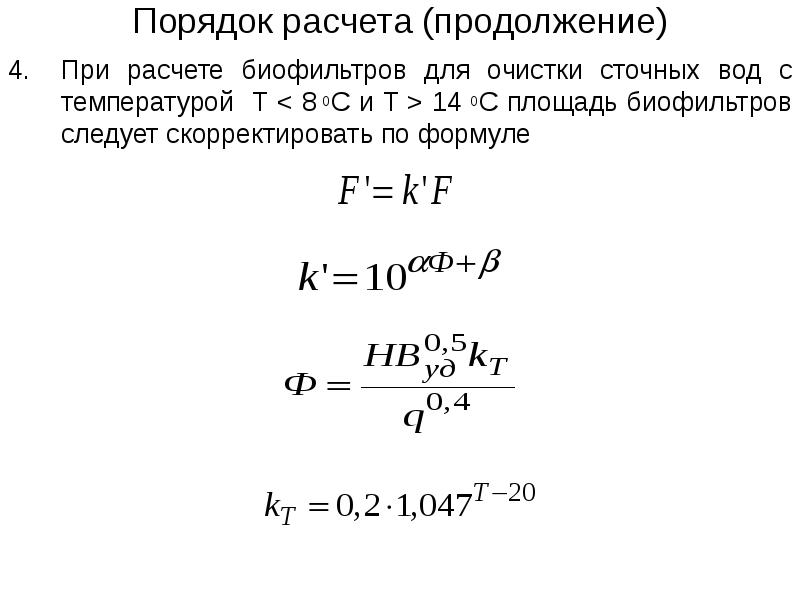

Порядок расчета (продолжение) При расчете биофильтров для очистки сточных вод с температурой Т < 8 0С и Т > 14 0С площадь биофильтров следует скорректировать по формуле

Слайд 24

Описание слайда:

Биофильтры с плоскостной загрузкой

Слайд 25

Описание слайда:

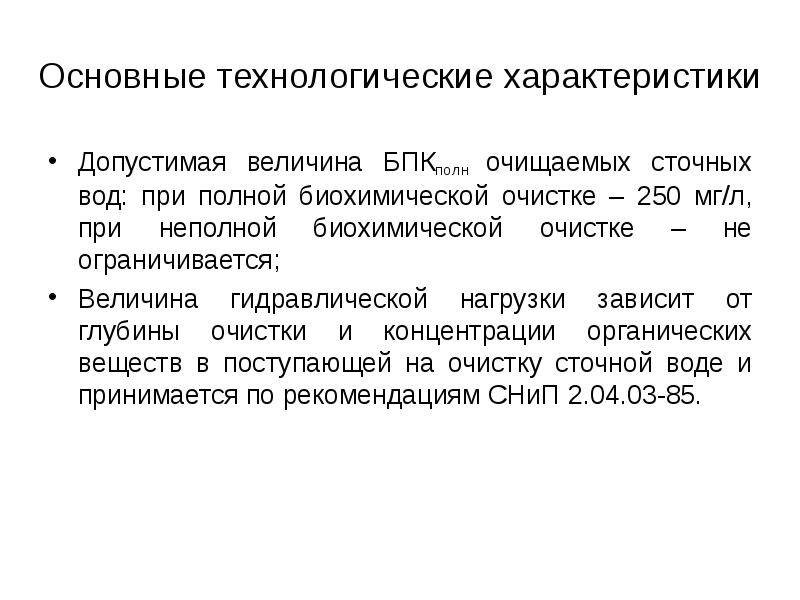

Основные технологические характеристики Допустимая величина БПКполн очищаемых сточных вод: при полной биохимической очистке – 250 мг/л, при неполной биохимической очистке – не ограничивается; Величина гидравлической нагрузки зависит от глубины очистки и концентрации органических веществ в поступающей на очистку сточной воде и принимается по рекомендациям СНиП 2.04.03-85.

Слайд 26

Описание слайда:

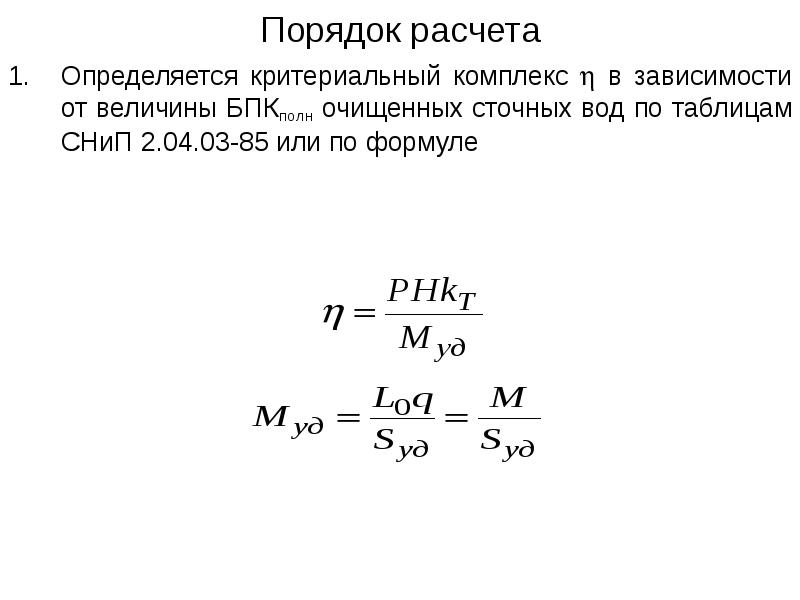

Порядок расчета Определяется критериальный комплекс  в зависимости от величины БПКполн очищенных сточных вод по таблицам СНиП 2.04.03-85 или по формуле

Слайд 27

Описание слайда:

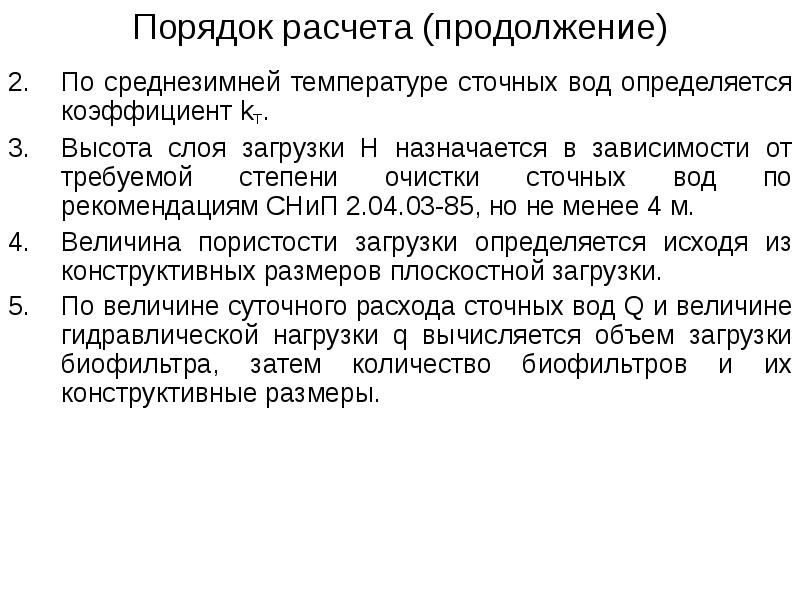

Порядок расчета (продолжение) По среднезимней температуре сточных вод определяется коэффициент kТ. Высота слоя загрузки Н назначается в зависимости от требуемой степени очистки сточных вод по рекомендациям СНиП 2.04.03-85, но не менее 4 м. Величина пористости загрузки определяется исходя из конструктивных размеров плоскостной загрузки. По величине суточного расхода сточных вод Q и величине гидравлической нагрузки q вычисляется объем загрузки биофильтра, затем количество биофильтров и их конструктивные размеры.

Слайд 28

Описание слайда:

Биофильтры с пластмассовой загрузкой

Слайд 29

Описание слайда:

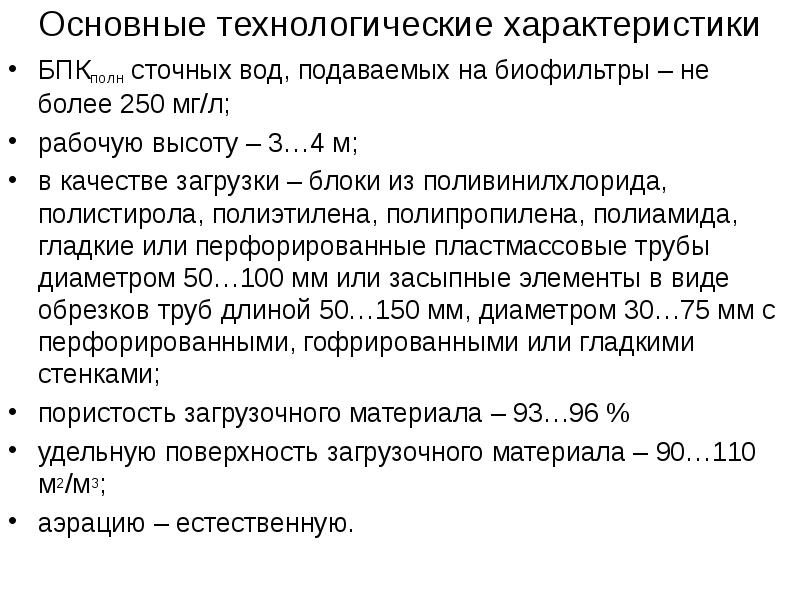

Основные технологические характеристики БПКполн сточных вод, подаваемых на биофильтры – не более 250 мг/л; рабочую высоту – 3…4 м; в качестве загрузки – блоки из поливинилхлорида, полистирола, полиэтилена, полипропилена, полиамида, гладкие или перфорированные пластмассовые трубы диаметром 50…100 мм или засыпные элементы в виде обрезков труб длиной 50…150 мм, диаметром 30…75 мм с перфорированными, гофрированными или гладкими стенками; пористость загрузочного материала – 93…96 % удельную поверхность загрузочного материала – 90…110 м2/м3; аэрацию – естественную.

Слайд 30

Описание слайда:

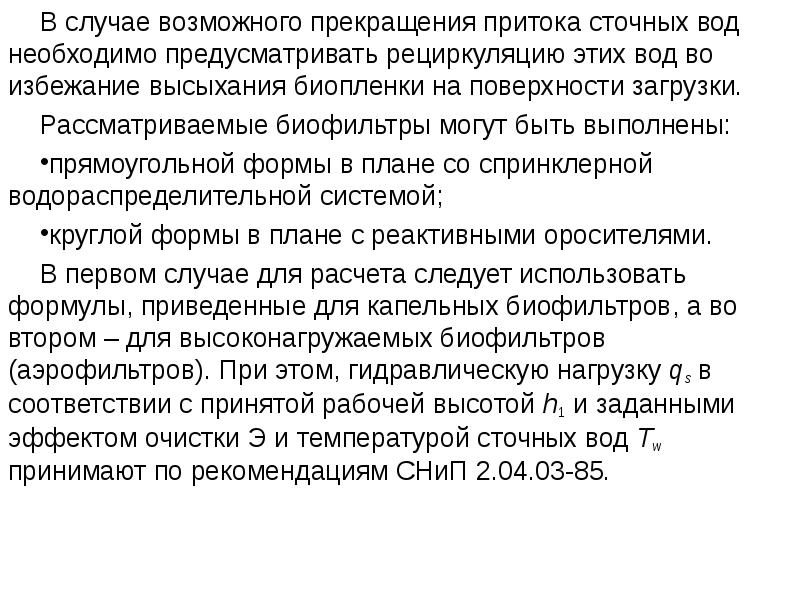

В случае возможного прекращения притока сточных вод необходимо предусматривать рециркуляцию этих вод во избежание высыхания биопленки на поверхности загрузки. В случае возможного прекращения притока сточных вод необходимо предусматривать рециркуляцию этих вод во избежание высыхания биопленки на поверхности загрузки. Рассматриваемые биофильтры могут быть выполнены: прямоугольной формы в плане со спринклерной водораспределительной системой; круглой формы в плане с реактивными оросителями. В первом случае для расчета следует использовать формулы, приведенные для капельных биофильтров, а во втором – для высоконагружаемых биофильтров (аэрофильтров). При этом, гидравлическую нагрузку qs в соответствии с принятой рабочей высотой h1 и заданными эффектом очистки Э и температурой сточных вод Тw принимают по рекомендациям СНиП 2.04.03-85.

Слайд 31

Описание слайда:

Полупогружные дисковые биофильтры

Слайд 32

Описание слайда:

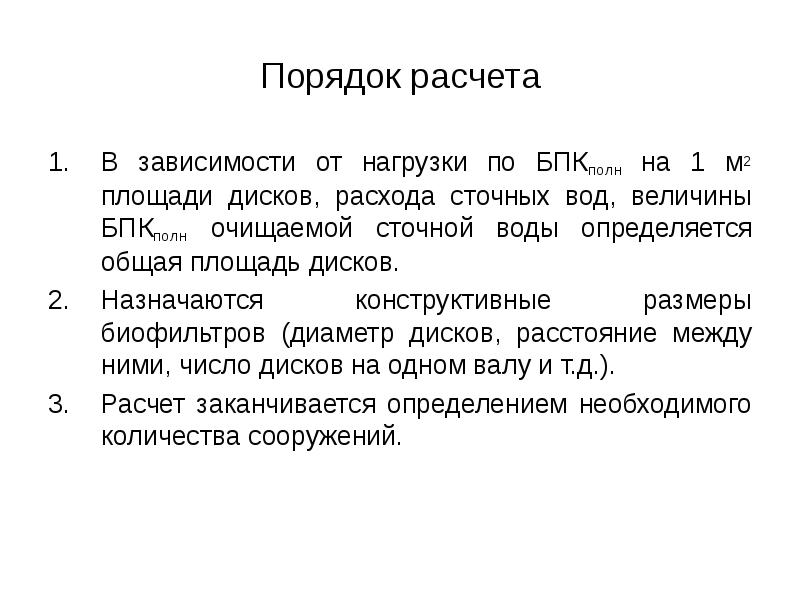

Порядок расчета В зависимости от нагрузки по БПКполн на 1 м2 площади дисков, расхода сточных вод, величины БПКполн очищаемой сточной воды определяется общая площадь дисков. Назначаются конструктивные размеры биофильтров (диаметр дисков, расстояние между ними, число дисков на одном валу и т.д.). Расчет заканчивается определением необходимого количества сооружений.
