Слайд 1

Описание слайда:

Тема: «Биомедицинские сигналы и методы их обработки» Авторы: Марченкова Фаина Юрьевна Тишков Артем Валерьевич 2013

Слайд 2

Описание слайда:

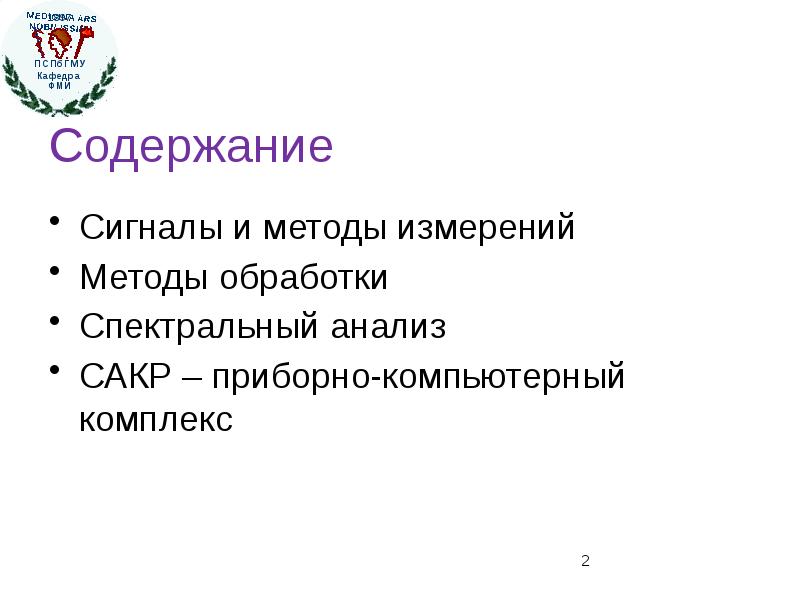

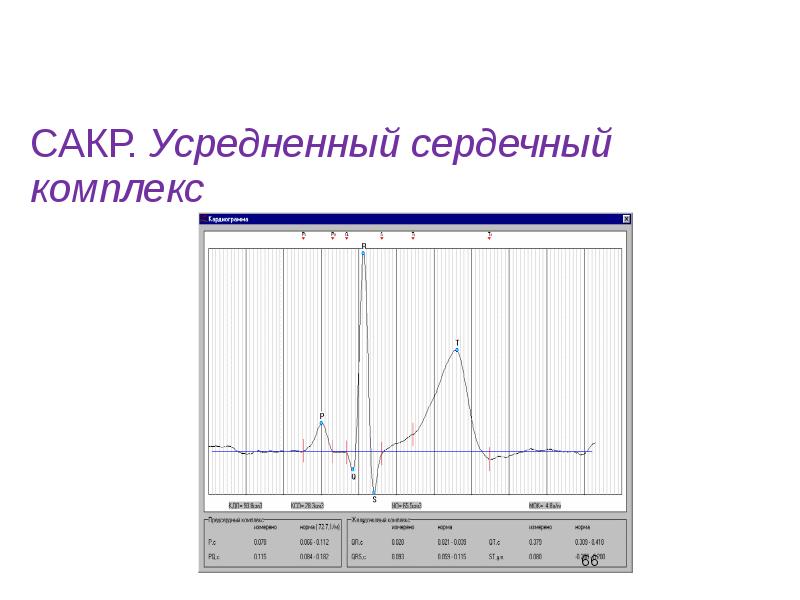

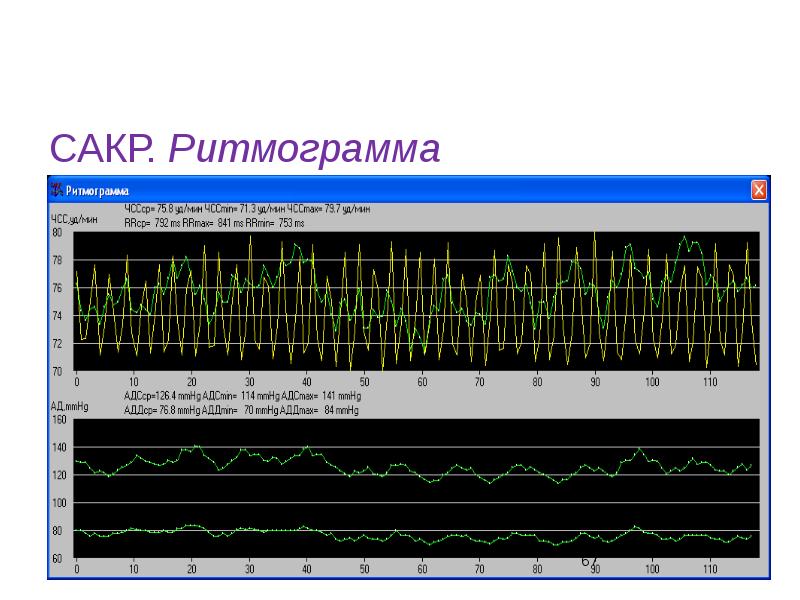

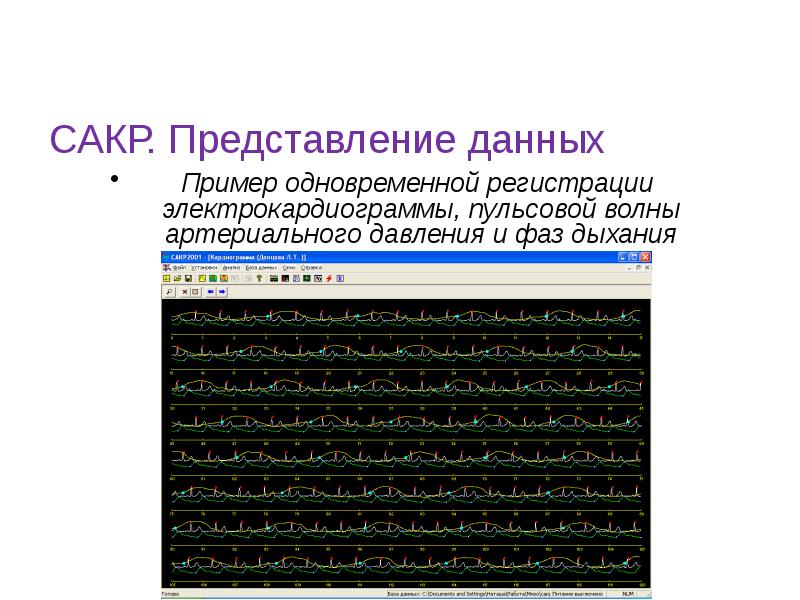

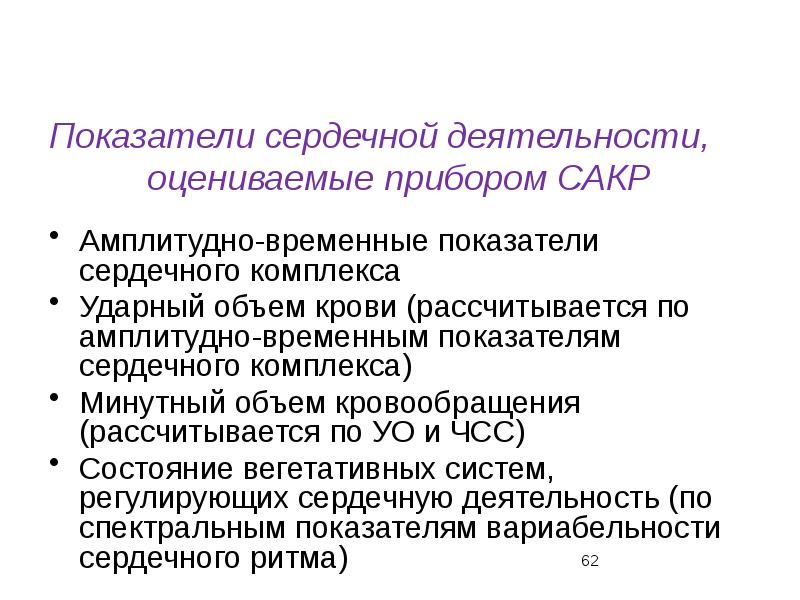

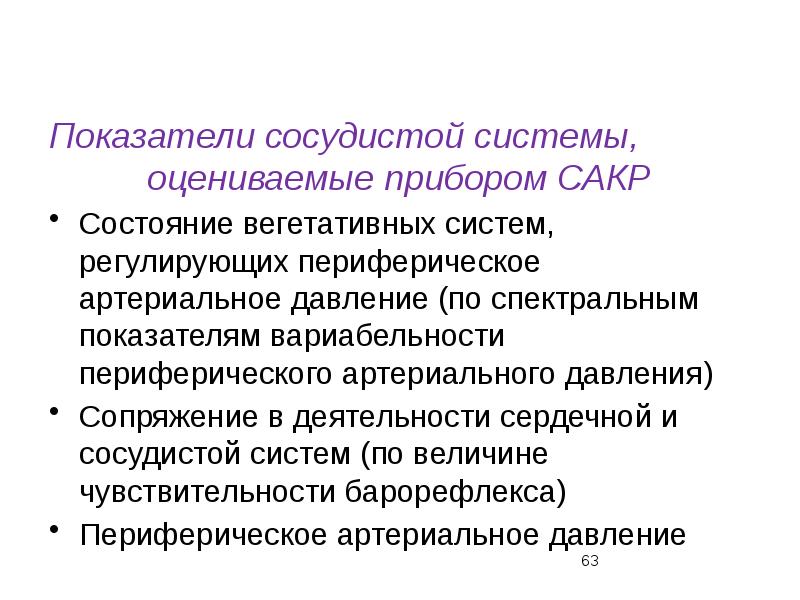

Содержание Сигналы и методы измерений Методы обработки Спектральный анализ САКР – приборно-компьютерный комплекс

Слайд 3

Описание слайда:

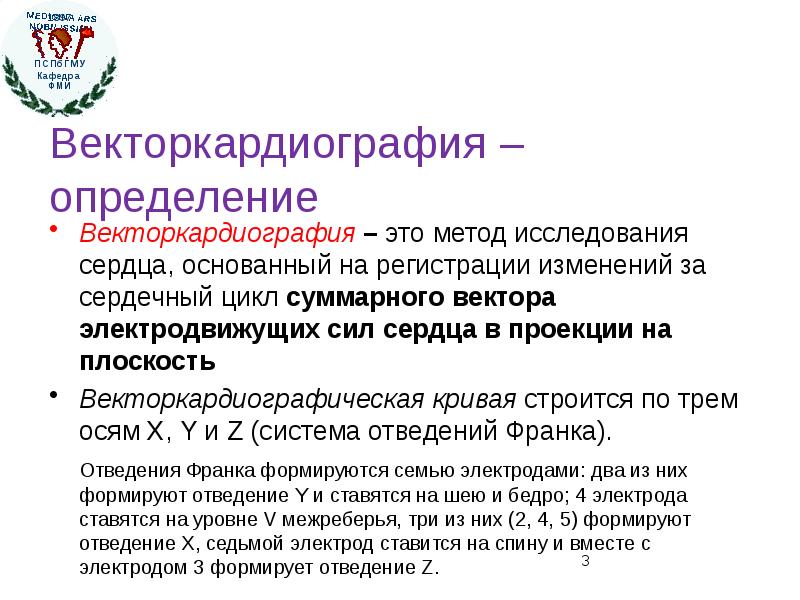

Векторкардиография – определение Векторкардиография – это метод исследования сердца, основанный на регистрации изменений за сердечный цикл суммарного вектора электродвижущих сил сердца в проекции на плоскость Векторкардиографическая кривая строится по трем осям X, Y и Z (система отведений Франка). Отведения Франка формируются семью электродами: два из них формируют отведение Y и ставятся на шею и бедро; 4 электрода ставятся на уровне V межреберья, три из них (2, 4, 5) формируют отведение X, седьмой электрод ставится на спину и вместе с электродом 3 формирует отведение Z.

Слайд 4

Описание слайда:

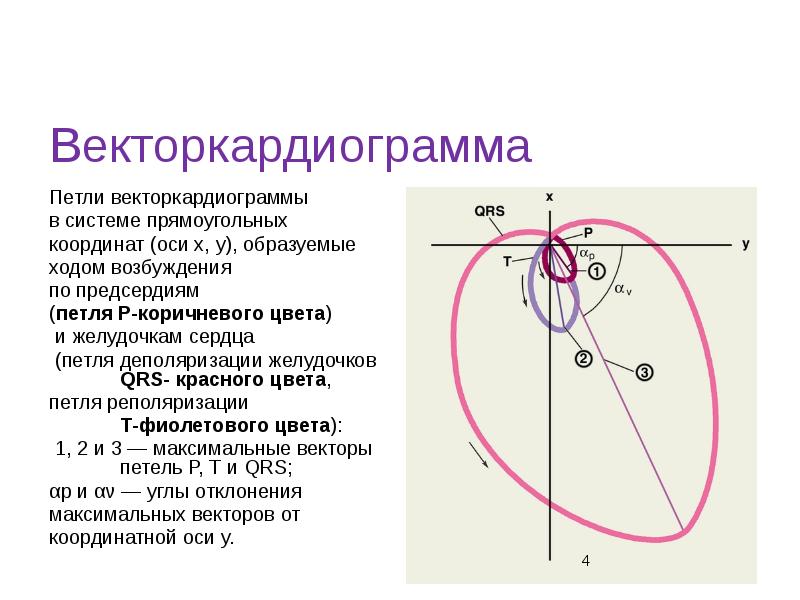

Векторкардиограмма Петли векторкардиограммы в системе прямоугольных координат (оси х, у), образуемые ходом возбуждения по предсердиям (петля Р-коричневого цвета) и желудочкам сердца (петля деполяризации желудочков QRS- красного цвета, петля реполяризации Т-фиолетового цвета): 1, 2 и 3 — максимальные векторы петель Р, Т и QRS; αp и αν — углы отклонения максимальных векторов от координатной оси у.

Слайд 5

Описание слайда:

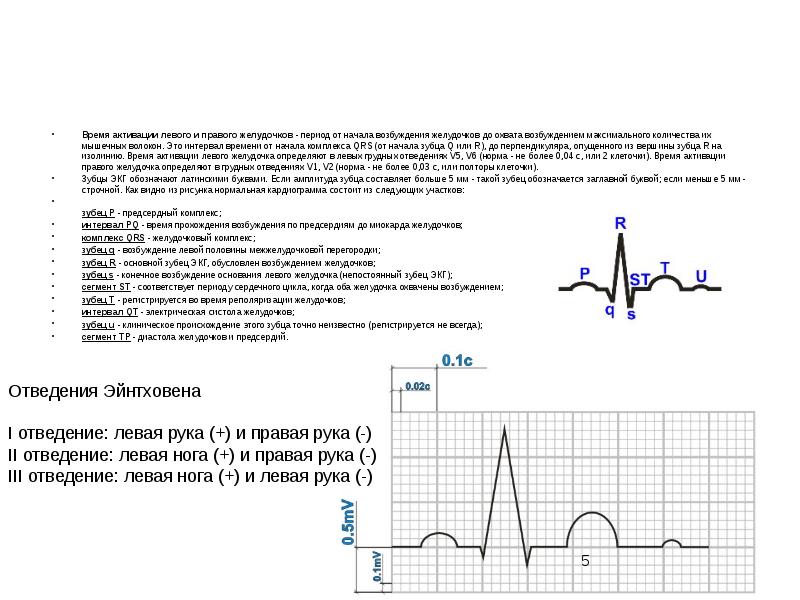

Время активации левого и правого желудочков - период от начала возбуждения желудочков до охвата возбуждением максимального количества их мышечных волокон. Это интервал времени от начала комплекса QRS (от начала зубца Q или R), до перпендикуляра, опущенного из вершины зубца R на изолинию. Время активации левого желудочка определяют в левых грудных отведениях V5, V6 (норма - не более 0,04 с, или 2 клеточки). Время активации правого желудочка определяют в грудных отведениях V1, V2 (норма - не более 0,03 с, или полторы клеточки). Время активации левого и правого желудочков - период от начала возбуждения желудочков до охвата возбуждением максимального количества их мышечных волокон. Это интервал времени от начала комплекса QRS (от начала зубца Q или R), до перпендикуляра, опущенного из вершины зубца R на изолинию. Время активации левого желудочка определяют в левых грудных отведениях V5, V6 (норма - не более 0,04 с, или 2 клеточки). Время активации правого желудочка определяют в грудных отведениях V1, V2 (норма - не более 0,03 с, или полторы клеточки). Зубцы ЭКГ обозначают латинскими буквами. Если амплитуда зубца составляет больше 5 мм - такой зубец обозначается заглавной буквой; если меньше 5 мм - строчной. Как видно из рисунка нормальная кардиограмма состоит из следующих участков: зубец P - предсердный комплекс; интервал PQ - время прохождения возбуждения по предсердиям до миокарда желудочков; комплекс QRS - желудочковый комплекс; зубец q - возбуждение левой половины межжелудочковой перегородки; зубец R - основной зубец ЭКГ, обусловлен возбуждением желудочков; зубец s - конечное возбуждение основания левого желудочка (непостоянный зубец ЭКГ); сегмент ST - соответствует периоду сердечного цикла, когда оба желудочка охвачены возбуждением; зубец T - регистрируется во время реполяризации желудочков; интервал QT - электрическая систола желудочков; зубец u - клиническое происхождение этого зубца точно неизвестно (регистрируется не всегда); сегмент TP - диастола желудочков и предсердий.

Слайд 6

Описание слайда:

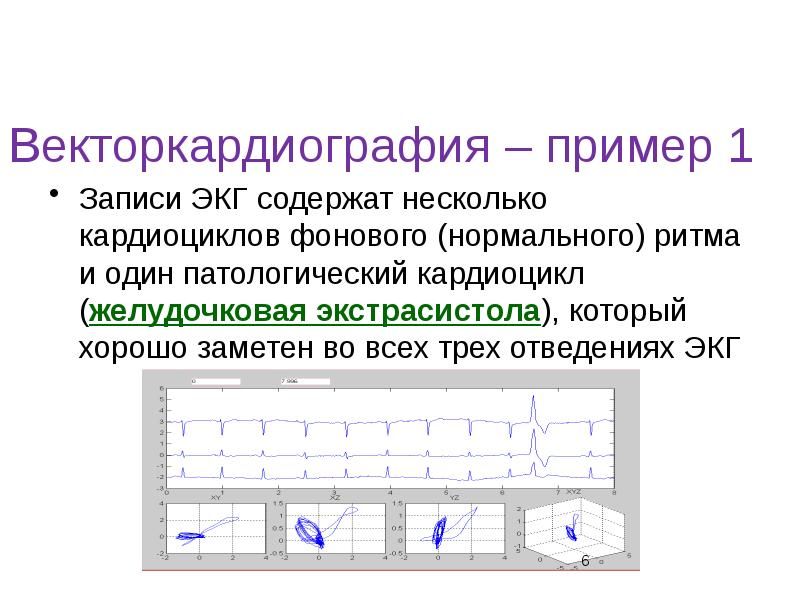

Векторкардиография – пример 1 Записи ЭКГ содержат несколько кардиоциклов фонового (нормального) ритма и один патологический кардиоцикл (желудочковая экстрасистола), который хорошо заметен во всех трех отведениях ЭКГ

Слайд 7

Описание слайда:

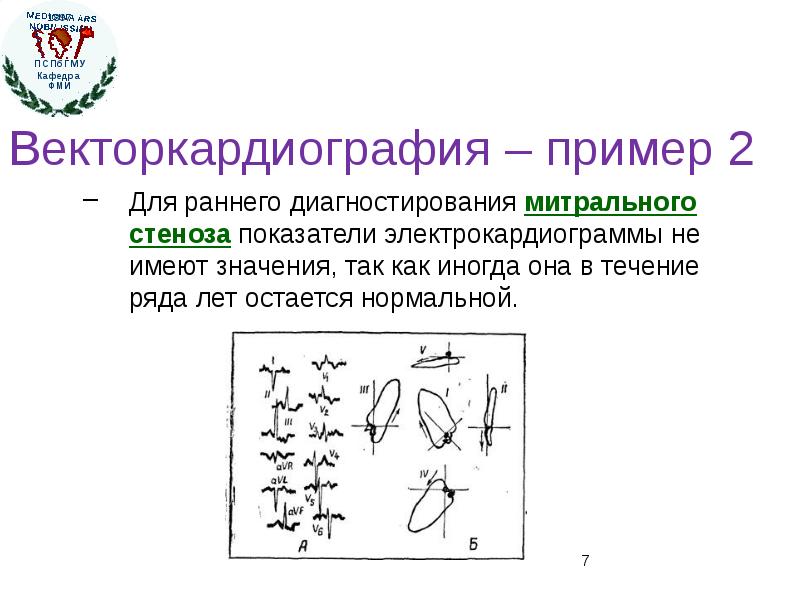

Векторкардиография – пример 2 Для раннего диагностирования митрального стеноза показатели электрокардиограммы не имеют значения, так как иногда она в течение ряда лет остается нормальной.

Слайд 8

Описание слайда:

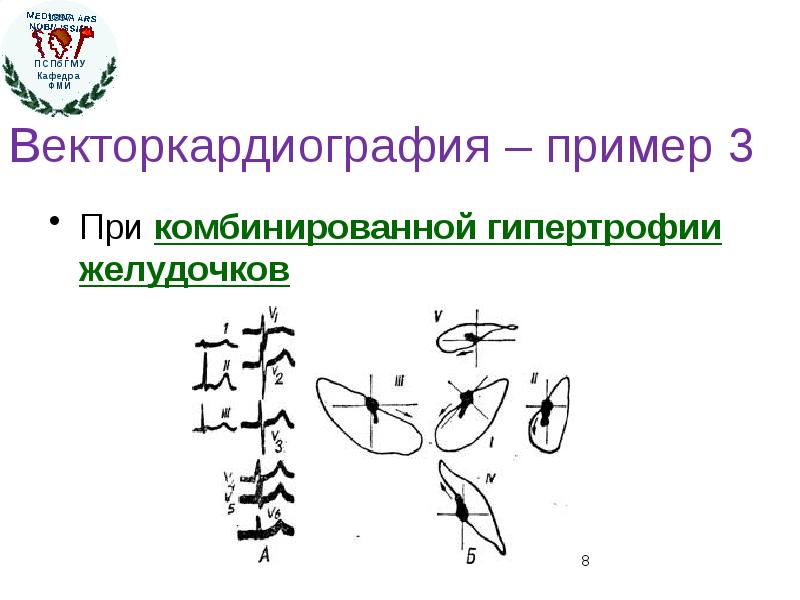

Векторкардиография – пример 3 При комбинированной гипертрофии желудочков

Слайд 9

Описание слайда:

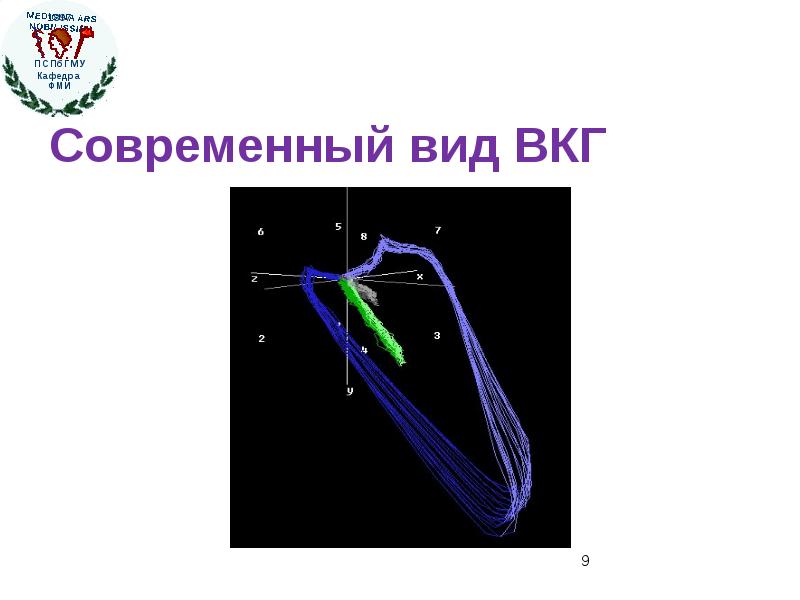

Современный вид ВКГ

Слайд 10

Описание слайда:

Ритмокардиография Ритмокардиография – это метод оценки ритма сердца, основанный на графическом представлении последовательности значений длительности кардиоцикла (RR-интервалов). Используются три вида графиков: ритмограмма гистограмма скаттерограмма

Слайд 11

Описание слайда:

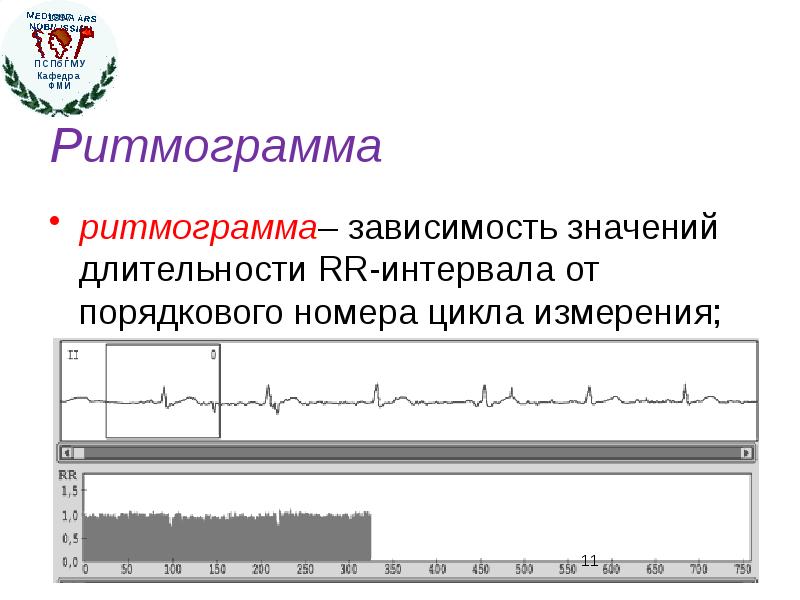

Ритмограмма ритмограмма– зависимость значений длительности RR-интервала от порядкового номера цикла измерения;

Слайд 12

Описание слайда:

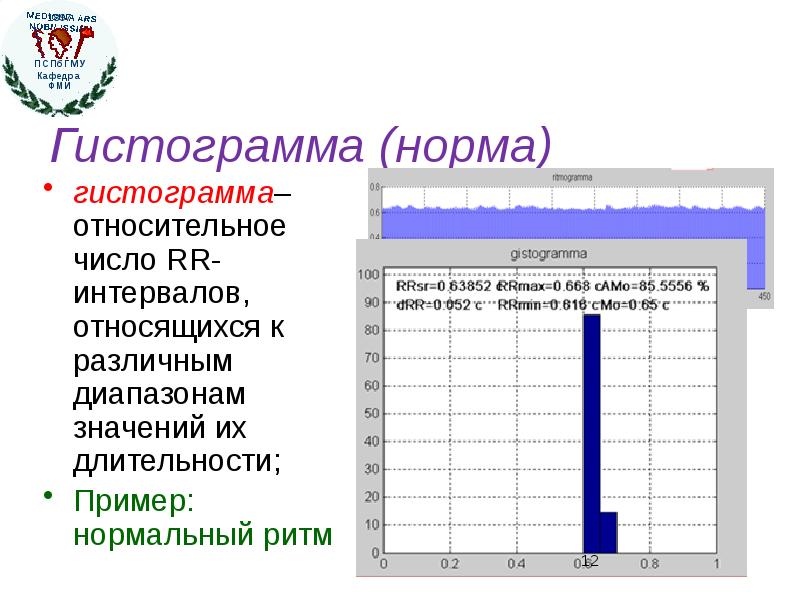

Гистограмма (норма) гистограмма– относительное число RR-интервалов, относящихся к различным диапазонам значений их длительности; Пример: нормальный ритм

Слайд 13

Описание слайда:

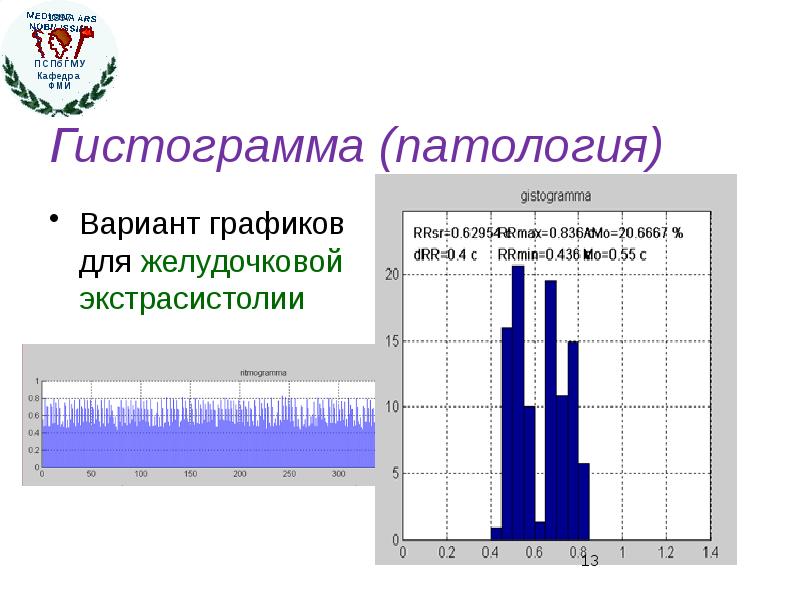

Гистограмма (патология) Вариант графиков для желудочковой экстрасистолии

Слайд 14

Описание слайда:

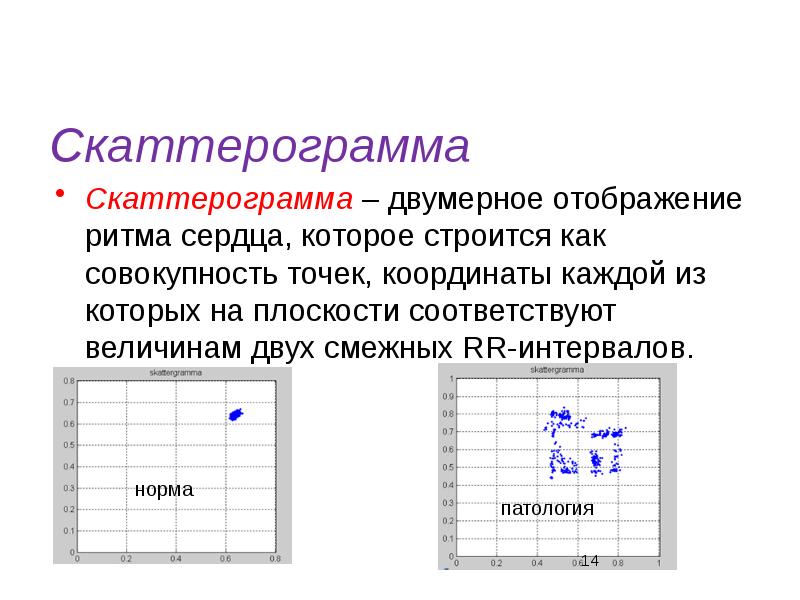

Скаттерограмма Скаттерограмма – двумерное отображение ритма сердца, которое строится как совокупность точек, координаты каждой из которых на плоскости соответствуют величинам двух смежных RR-интервалов.

Слайд 15

Описание слайда:

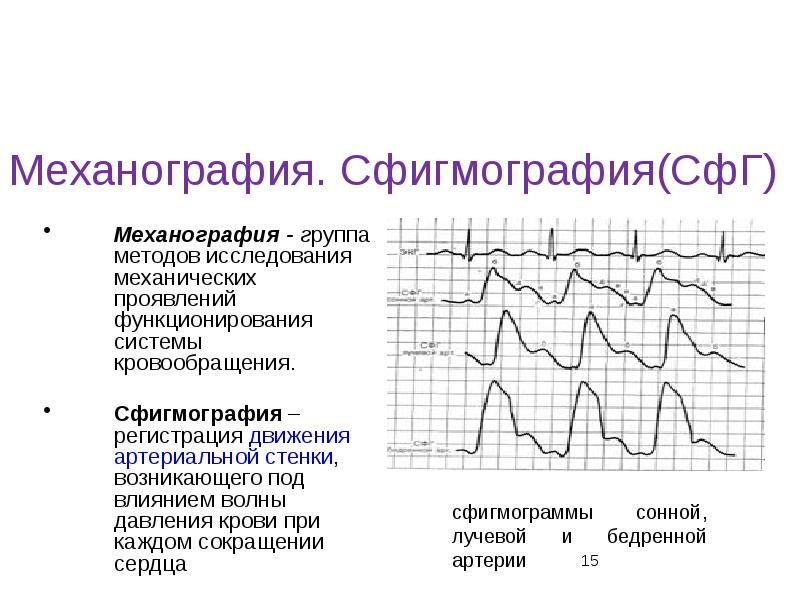

Механография. Сфигмография(СфГ) Механография - группа методов исследования механических проявлений функционирования системы кровообращения. Сфигмография – регистрация движения артериальной стенки, возникающего под влиянием волны давления крови при каждом сокращении сердца

Слайд 16

Описание слайда:

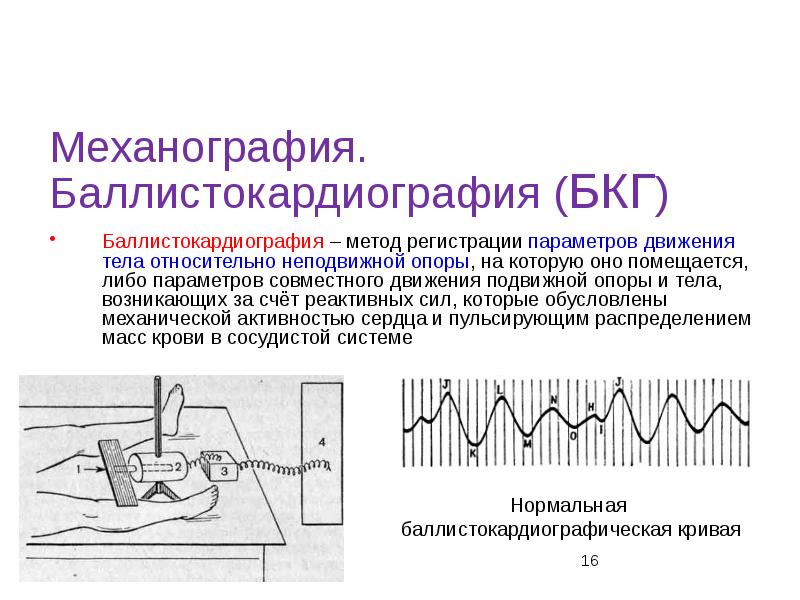

Механография. Баллистокардиография (БКГ) Баллистокардиография – метод регистрации параметров движения тела относительно неподвижной опоры, на которую оно помещается, либо параметров совместного движения подвижной опоры и тела, возникающих за счёт реактивных сил, которые обусловлены механической активностью сердца и пульсирующим распределением масс крови в сосудистой системе

Слайд 17

Описание слайда:

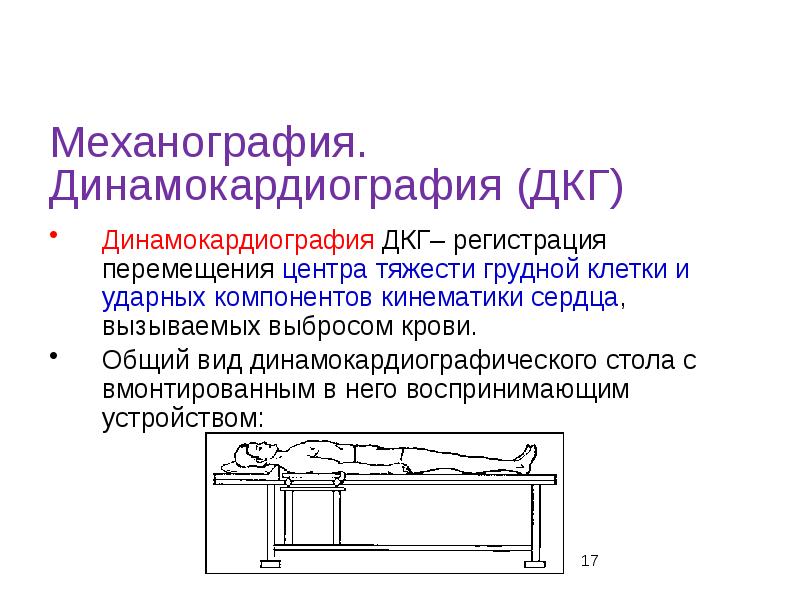

Механография. Динамокардиография (ДКГ) Динамокардиография ДКГ– регистрация перемещения центра тяжести грудной клетки и ударных компонентов кинематики сердца, вызываемых выбросом крови. Общий вид динамокардиографического стола с вмонтированным в него воспринимающим устройством:

Слайд 18

Описание слайда:

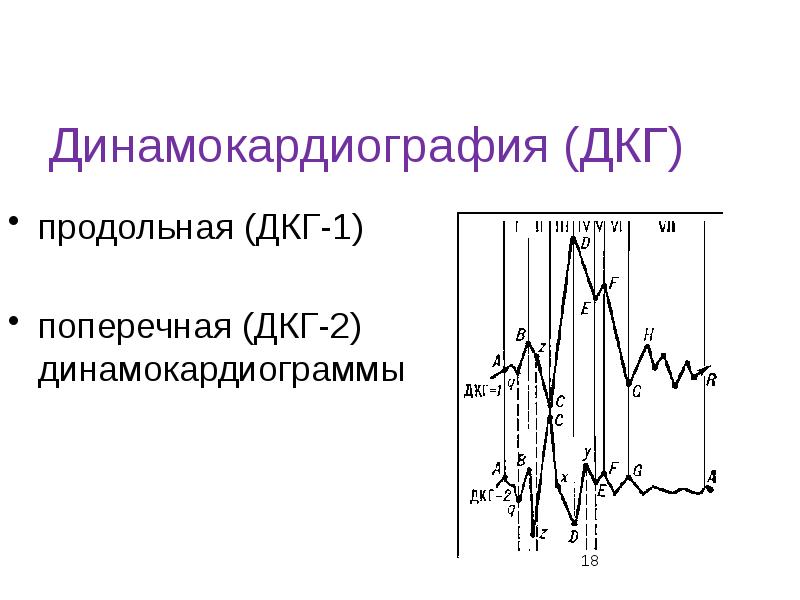

Динамокардиография (ДКГ) продольная (ДКГ-1) поперечная (ДКГ-2) динамокардиограммы

Слайд 19

Описание слайда:

Механография. Апекскардиография (АКГ) Апекскардиография– регистрация низкочастотных колебаний грудной клетки в области верхушечного толчка, вызванных работой сердца.

Слайд 20

Описание слайда:

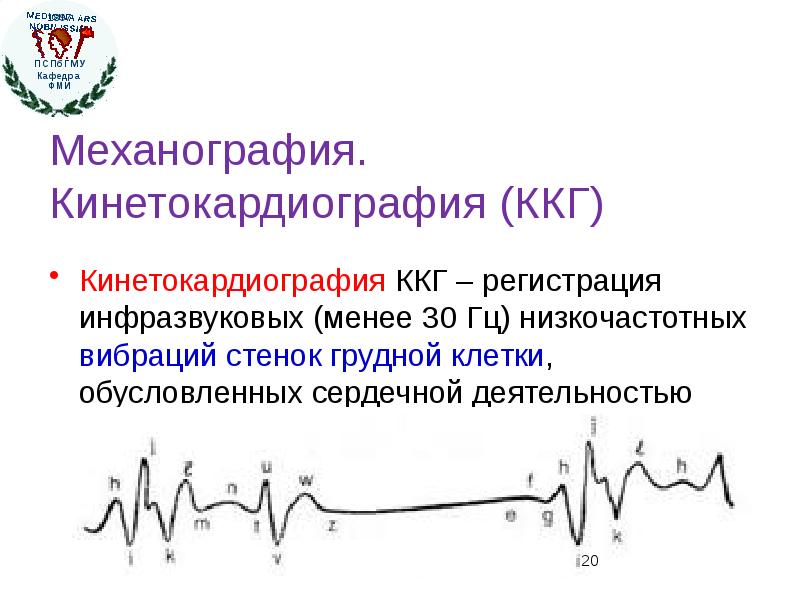

Механография. Кинетокардиография (ККГ) Кинетокардиография ККГ – регистрация инфразвуковых (менее 30 Гц) низкочастотных вибраций стенок грудной клетки, обусловленных сердечной деятельностью

Слайд 21

Описание слайда:

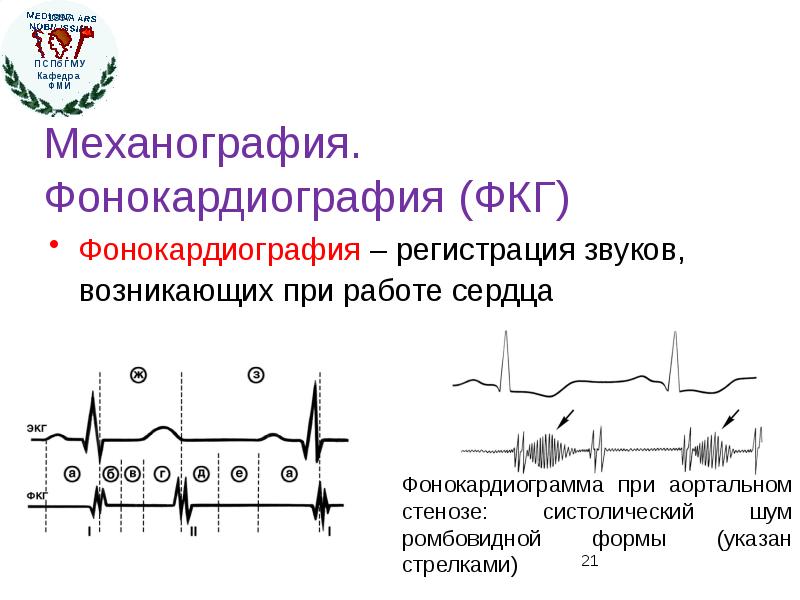

Механография. Фонокардиография (ФКГ) Фонокардиография – регистрация звуков, возникающих при работе сердца

Слайд 22

Описание слайда:

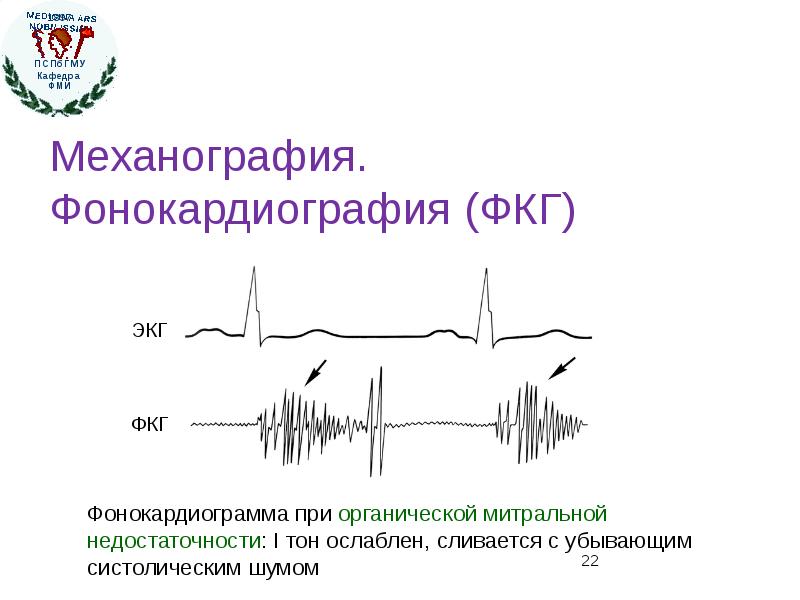

Механография. Фонокардиография (ФКГ)

Слайд 23

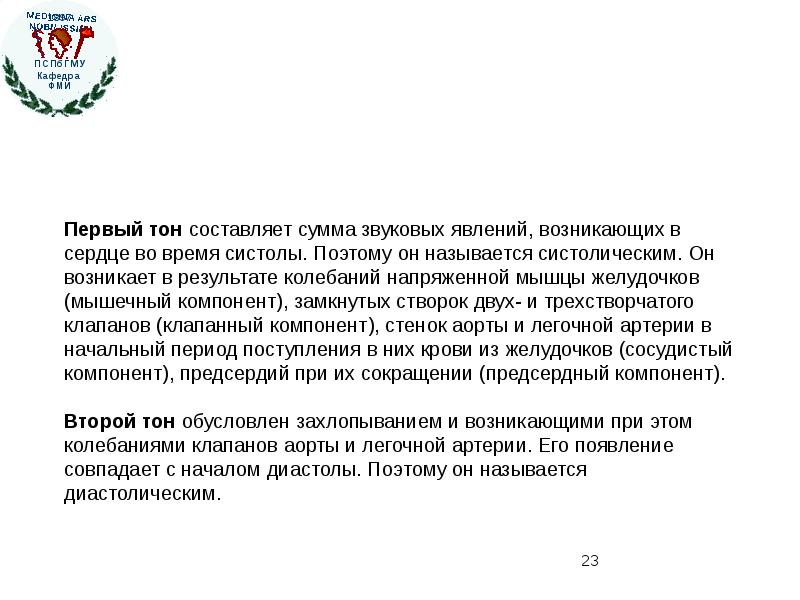

Описание слайда:

Слайд 24

Описание слайда:

Механография. Фонокардиография (ФКГ)

Слайд 25

Описание слайда:

Импедансные методы исследования. Пневмография (ПнГ) Пневмография - это метод исследования внешнего дыхания, основанный на графической регистрации дыхательных движений по изменению окружности грудной клетки или живота

Слайд 26

Описание слайда:

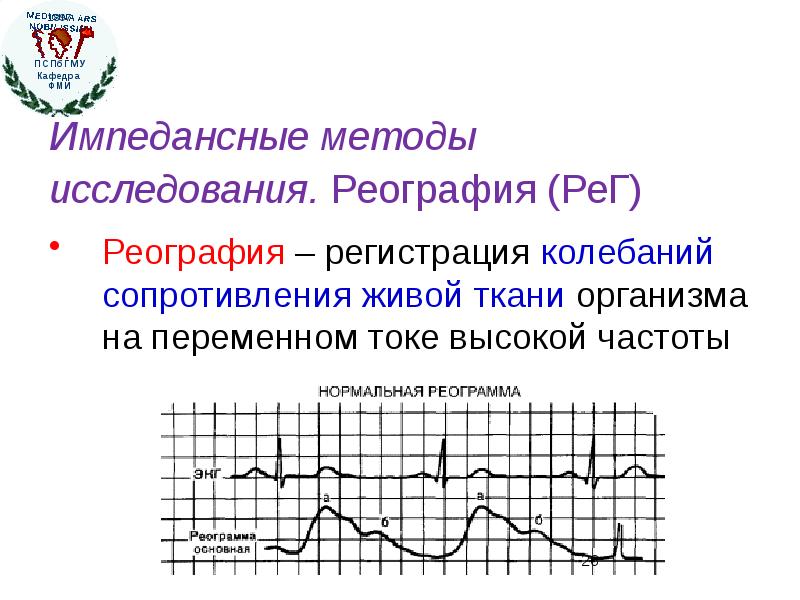

Импедансные методы исследования. Реография (РеГ) Реография – регистрация колебаний сопротивления живой ткани организма на переменном токе высокой частоты

Слайд 27

Описание слайда:

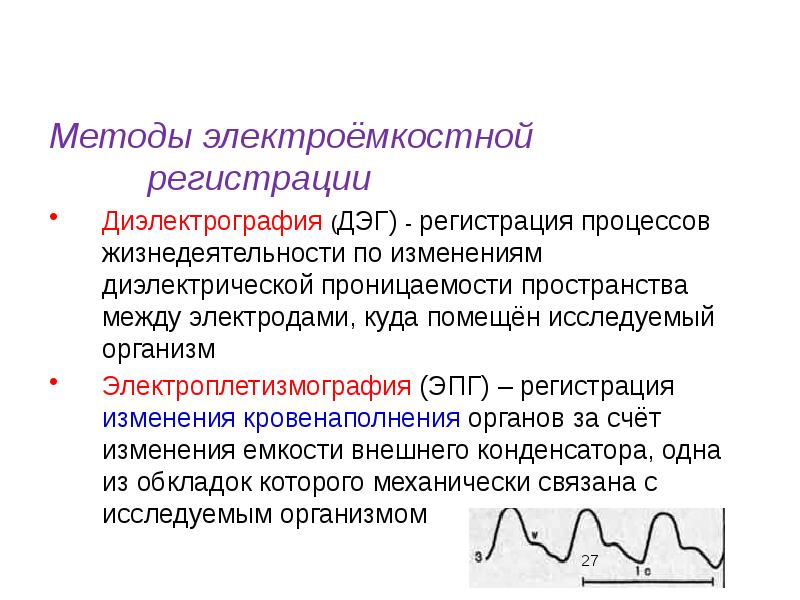

Методы электроёмкостной регистрации Диэлектрография (ДЭГ) - регистрация процессов жизнедеятельности по изменениям диэлектрической проницаемости пространства между электродами, куда помещён исследуемый организм Электроплетизмография (ЭПГ) – регистрация изменения кровенаполнения органов за счёт изменения емкости внешнего конденсатора, одна из обкладок которого механически связана с исследуемым организмом

Слайд 28

Описание слайда:

Электрографические методы исследования Электрокардиография ЭКГ Электроэнцефалография ЭЭГ – регистрация изменения разности потенциалов с поверхности головы, характеризующих биоэлектрическую активность различных участков мозга

Слайд 29

Описание слайда:

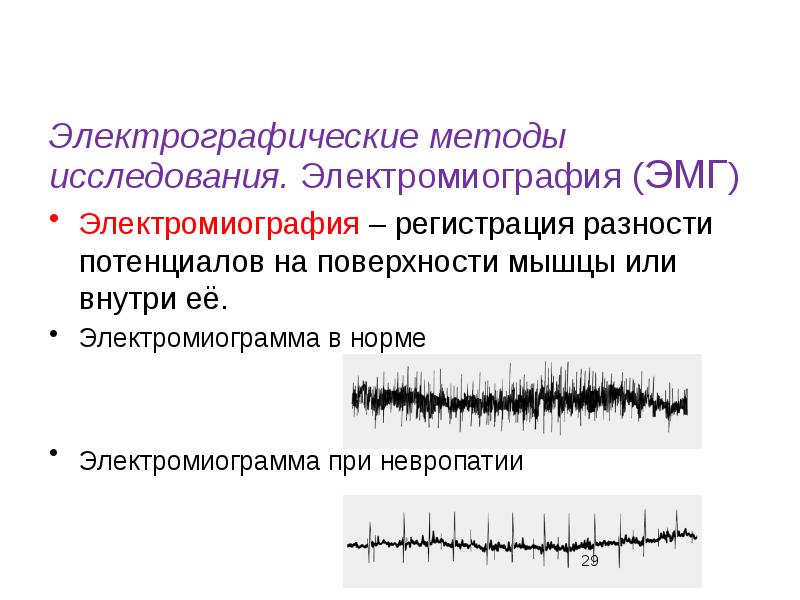

Электрографические методы исследования. Электромиография (ЭМГ) Электромиография – регистрация разности потенциалов на поверхности мышцы или внутри её. Электромиограмма в норме Электромиограмма при невропатии

Слайд 30

Описание слайда:

Электрографические методы исследования. Электроокулография (ЭОГ ) Электроокулография – регистрация разности потенциалов между роговицей и сетчаткой, возникающих при движении глаз. Производится с помощью накожных электродов, накладываемых на область наружного и внутреннего края нижнего века

Слайд 31

Описание слайда:

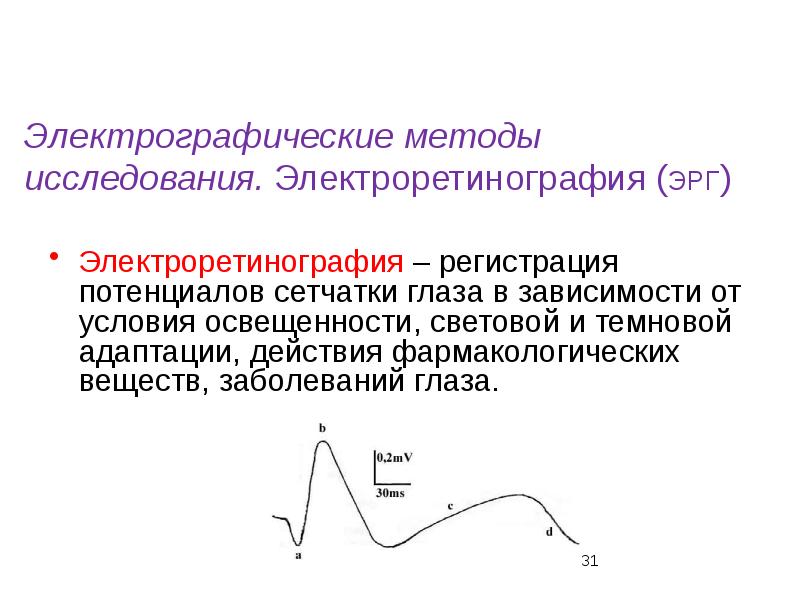

Электрографические методы исследования. Электроретинография (ЭРГ) Электроретинография – регистрация потенциалов сетчатки глаза в зависимости от условия освещенности, световой и темновой адаптации, действия фармакологических веществ, заболеваний глаза.

Слайд 32

Описание слайда:

Электрографические методы исследования. Электрогастрография (ЭГГ) Электрогастрография – регистрация активности ЖКТ

Слайд 33

Описание слайда:

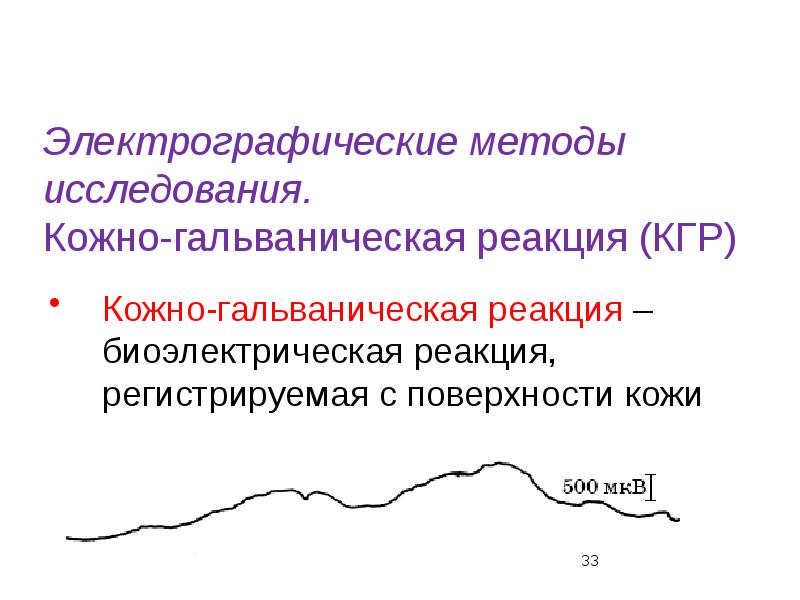

Электрографические методы исследования. Кожно-гальваническая реакция (КГР) Кожно-гальваническая реакция –биоэлектрическая реакция, регистрируемая с поверхности кожи

Слайд 34

Описание слайда:

Фотометрические методы исследования. Фотоплетизмография (ФПГ) Фотоплетизмография – регистрация изменений светопроницаемости органа или части тела, вызванных кровенаполнением

Слайд 35

Описание слайда:

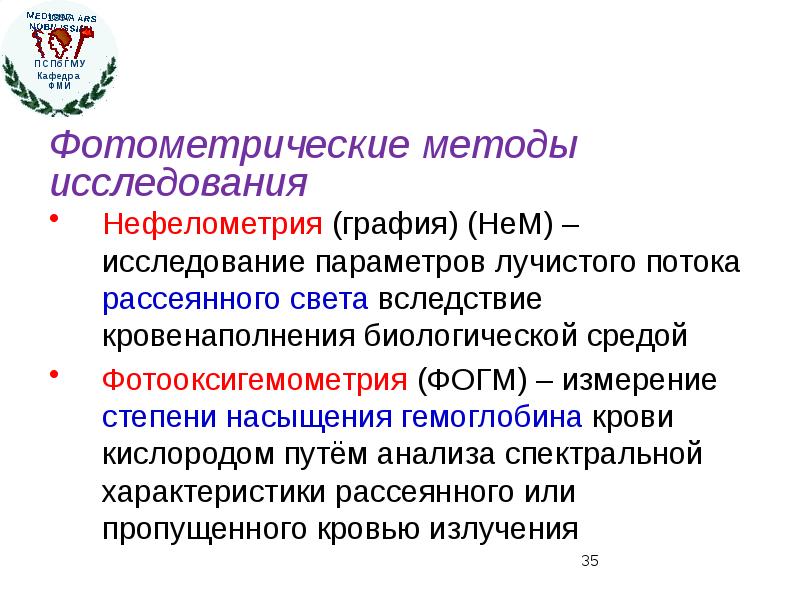

Фотометрические методы исследования Нефелометрия (графия) (НеМ) – исследование параметров лучистого потока рассеянного света вследствие кровенаполнения биологической средой Фотооксигемометрия (ФОГМ) – измерение степени насыщения гемоглобина крови кислородом путём анализа спектральной характеристики рассеянного или пропущенного кровью излучения

Слайд 36

Описание слайда:

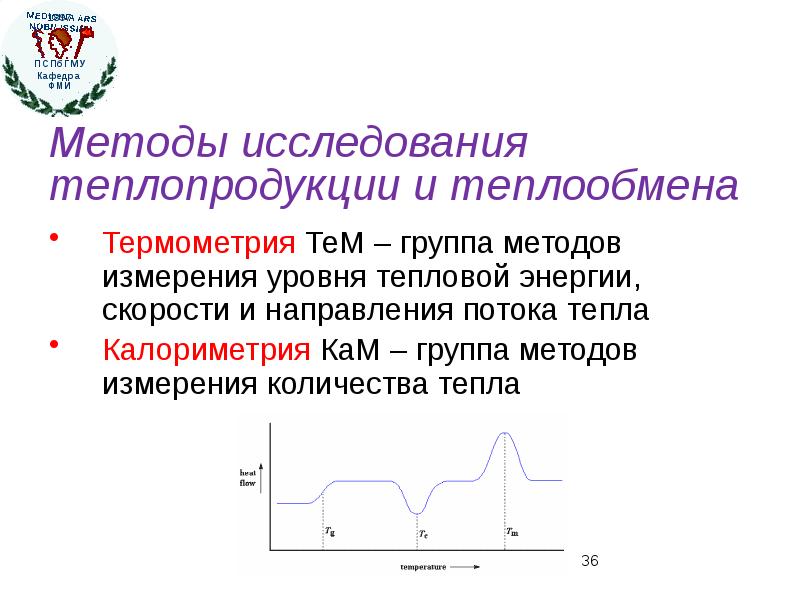

Методы исследования теплопродукции и теплообмена Термометрия ТеМ – группа методов измерения уровня тепловой энергии, скорости и направления потока тепла Калориметрия КаМ – группа методов измерения количества тепла

Слайд 37

Описание слайда:

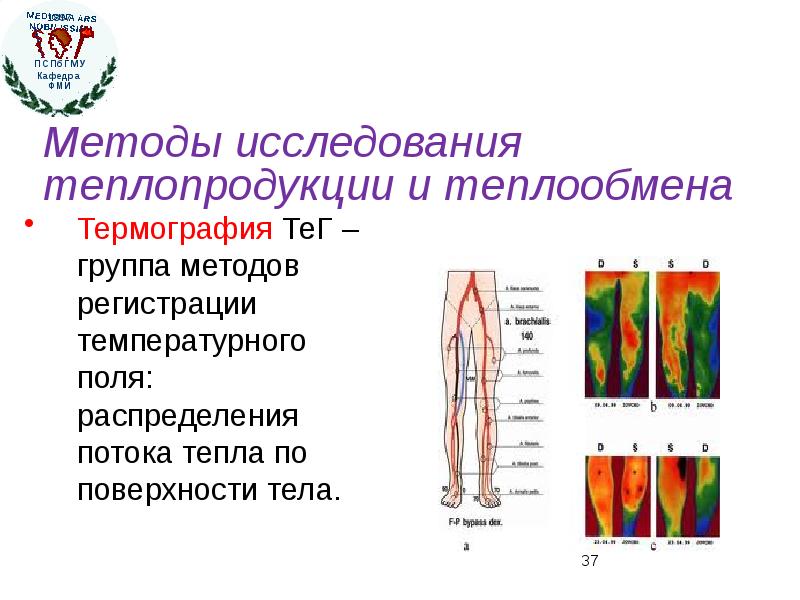

Методы исследования теплопродукции и теплообмена Термография ТеГ – группа методов регистрации температурного поля: распределения потока тепла по поверхности тела.

Слайд 38

Описание слайда:

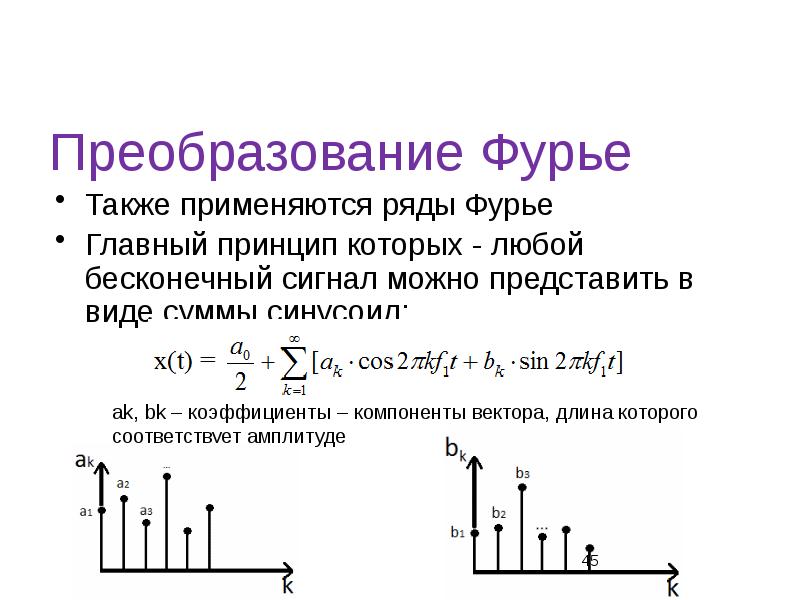

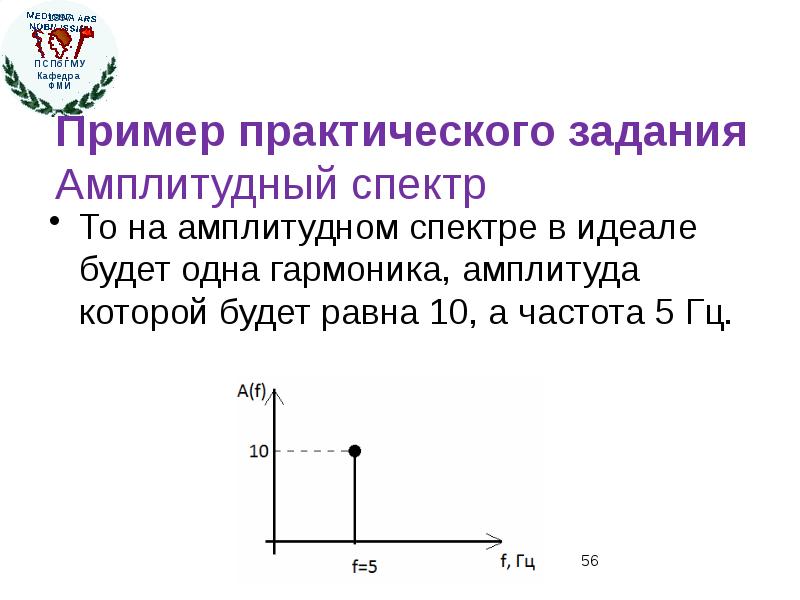

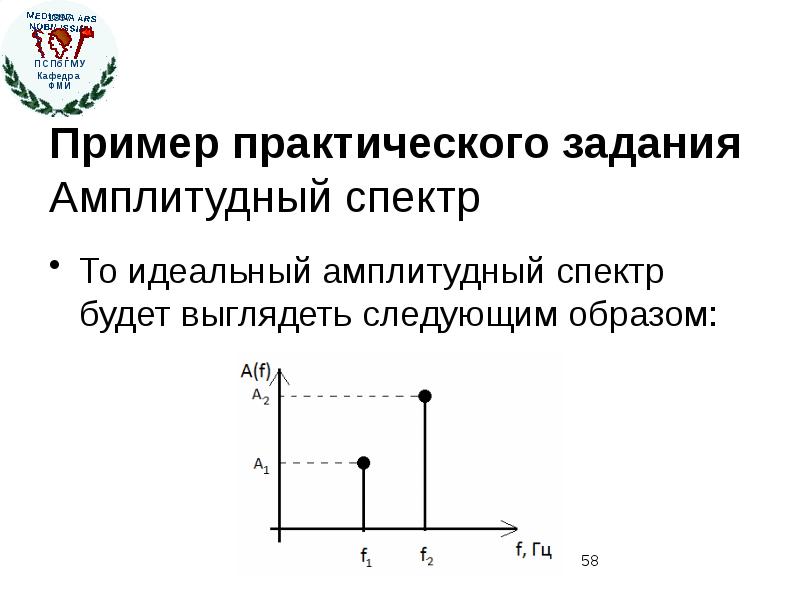

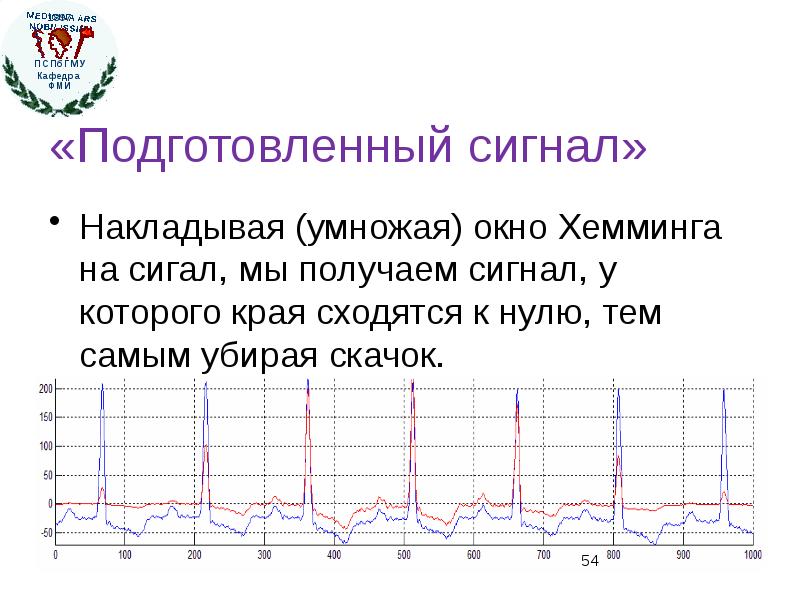

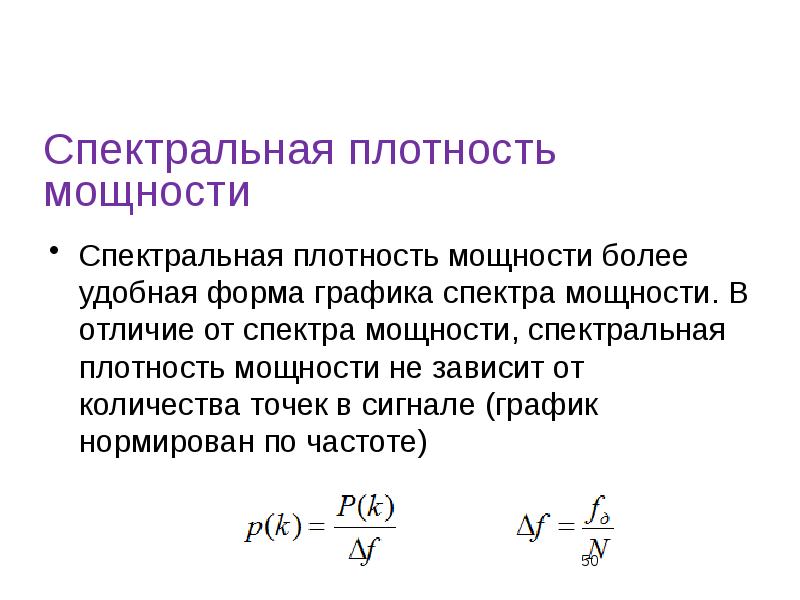

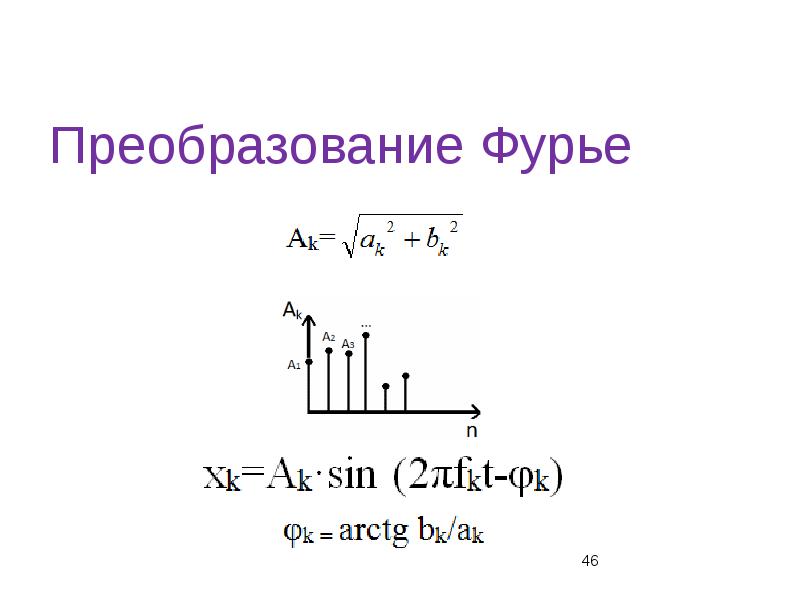

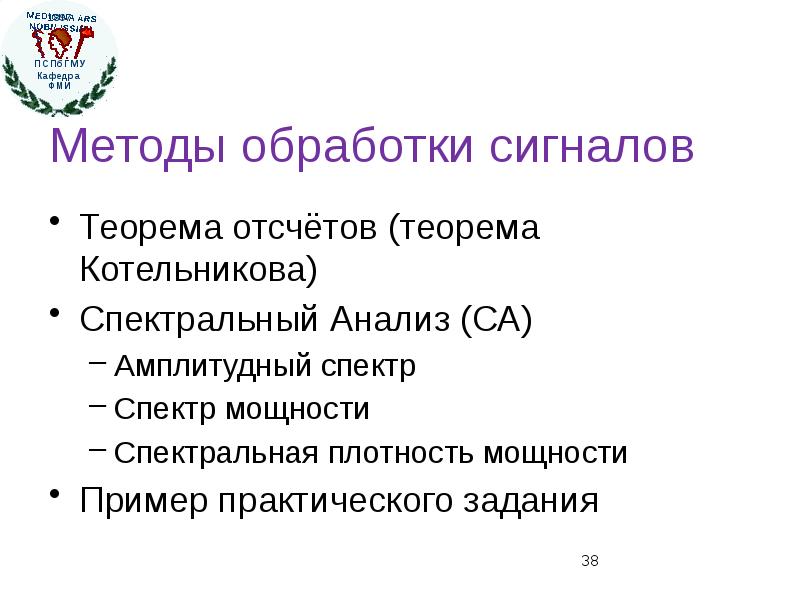

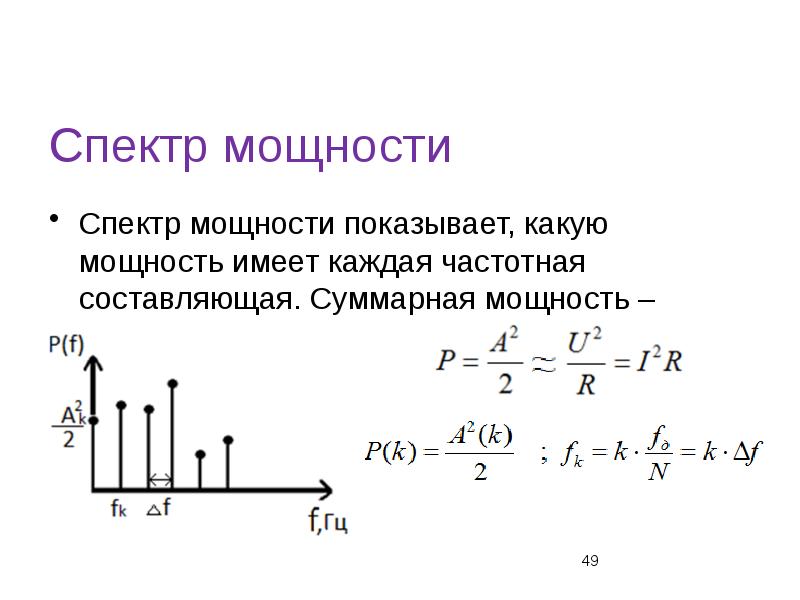

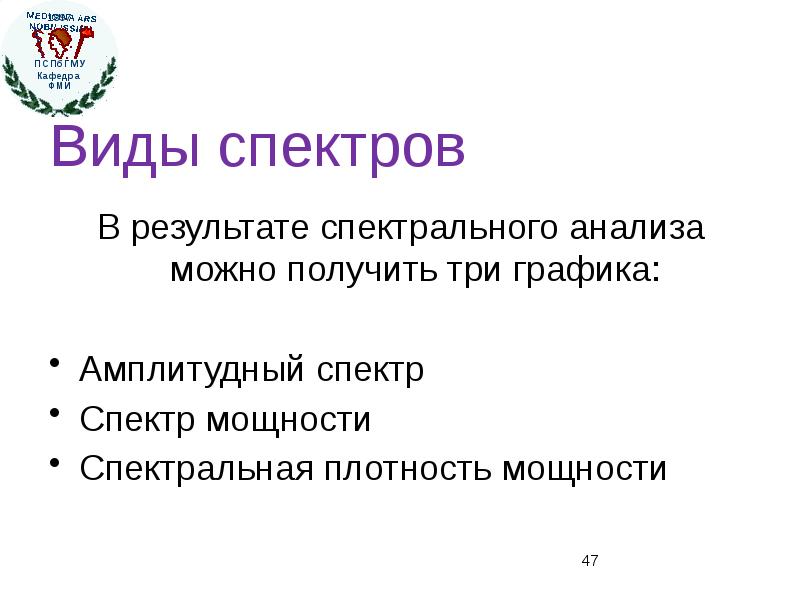

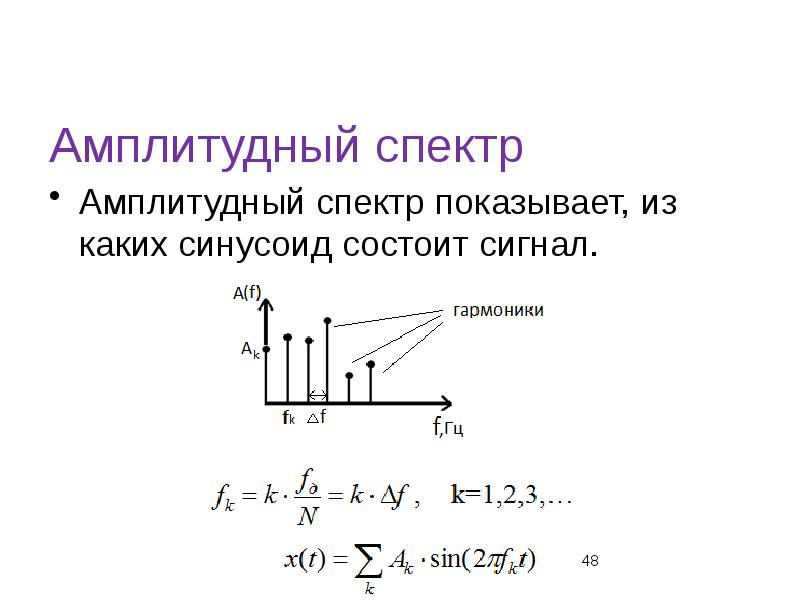

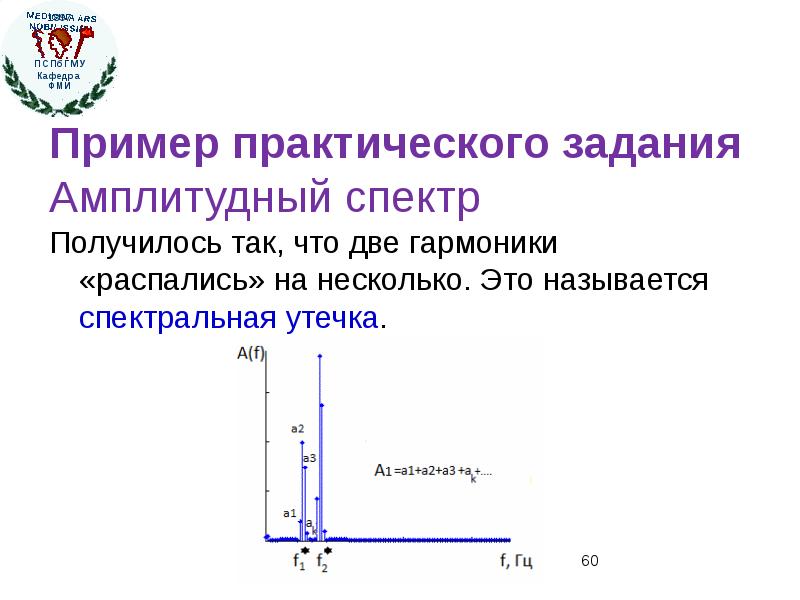

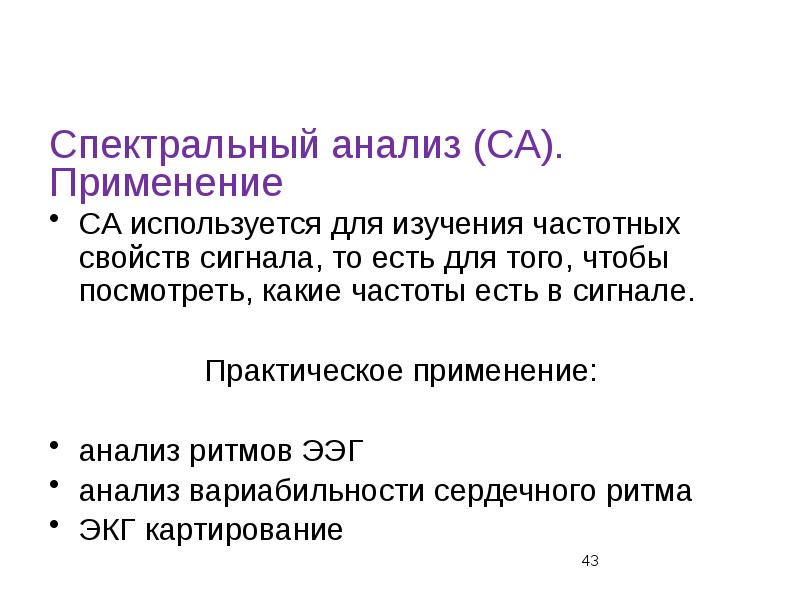

Методы обработки сигналов Теорема отсчётов (теорема Котельникова) Спектральный Анализ (СА) Амплитудный спектр Спектр мощности Спектральная плотность мощности Пример практического задания

Слайд 39

Описание слайда:

Аналого-цифровое преобразование

Слайд 40

Описание слайда:

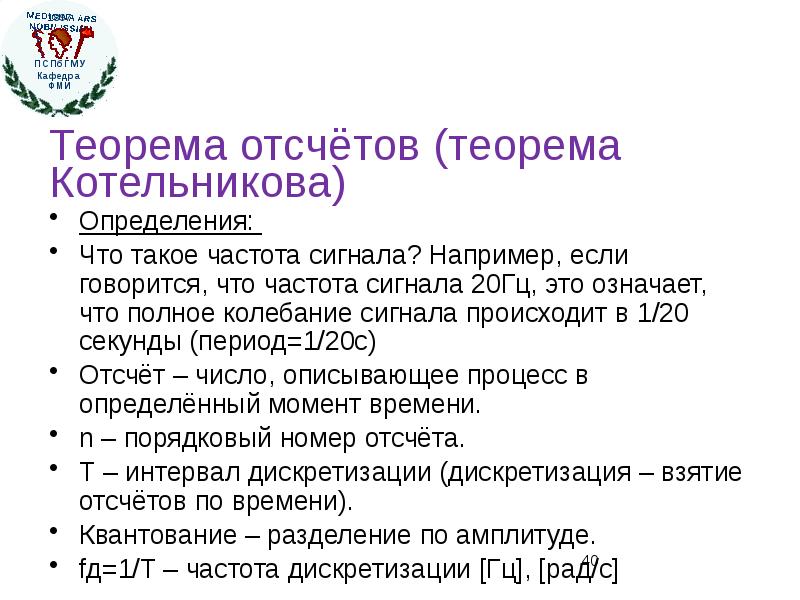

Теорема отсчётов (теорема Котельникова) Определения: Что такое частота сигнала? Например, если говорится, что частота сигнала 20Гц, это означает, что полное колебание сигнала происходит в 1/20 секунды (период=1/20с) Отсчёт – число, описывающее процесс в определённый момент времени. n – порядковый номер отсчёта. Т – интервал дискретизации (дискретизация – взятие отсчётов по времени). Квантование – разделение по амплитуде. fд=1/T – частота дискретизации [Гц], [рад/с]

Слайд 41

Описание слайда:

Теорема отсчётов (теорема Котельникова) Теорема: При частоте дискретизации fд >=2f сигнала действительный сигнал с ограниченным спектром (от 0 до f сигнала) может быть точно восстановлен по формуле: x(t) – восстановленный аналоговый сигнал x(n) – отсчёты сигнала, взятого с интервалом дискретизации Т
