Слайд 1

Описание слайда:

Блоки для работы с транзактами

Слайд 2

Описание слайда:

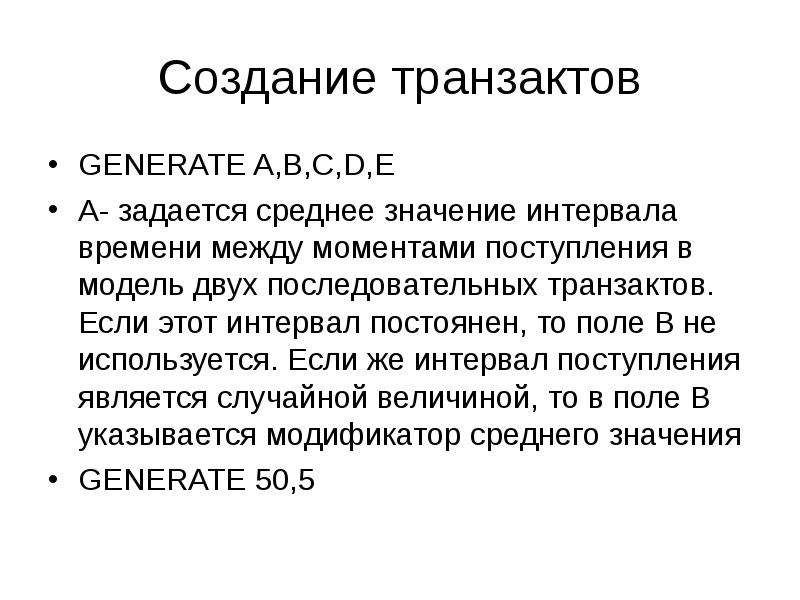

Создание транзактов GENERATE A,B,C,D,E А- задается среднее значение интервала времени между моментами поступления в модель двух последовательных транзактов. Если этот интервал постоянен, то поле B не используется. Если же интервал поступления является случайной величиной, то в поле B указывается модификатор среднего значения GENERATE 50,5

Слайд 3

Описание слайда:

GENERATE Для генерирования случайных чисел с одним из стандартных законов распределения можно воспользоваться одной из встроенных функций. Все эти функции перечислены в приложении А. Например блок GENERATE (Exponential(1,0,50)) генерирует заявки, имеющие экспоненциальный закон распределения.

Слайд 4

Описание слайда:

GENERATE C - момент поступления в модель первого транзакта ( Если пусто или равно 0, то момент появления первого транзакта определяется операндами A и B) D - общее число транзактов, которое должно быть создано блоком GENERATE (Если пусто, то блок генерирует транзакты до завершения моделирования). E - приоритет, присваиваемый транзактам. Если поле E пусто, то генерируемые транзакты имеют самый низкий нулевой приоритет (Поле Е имеет смысл использовать лишь в том случае, если в системе присутствуют два или более потока заявок разной «важности»).

Слайд 5

Описание слайда:

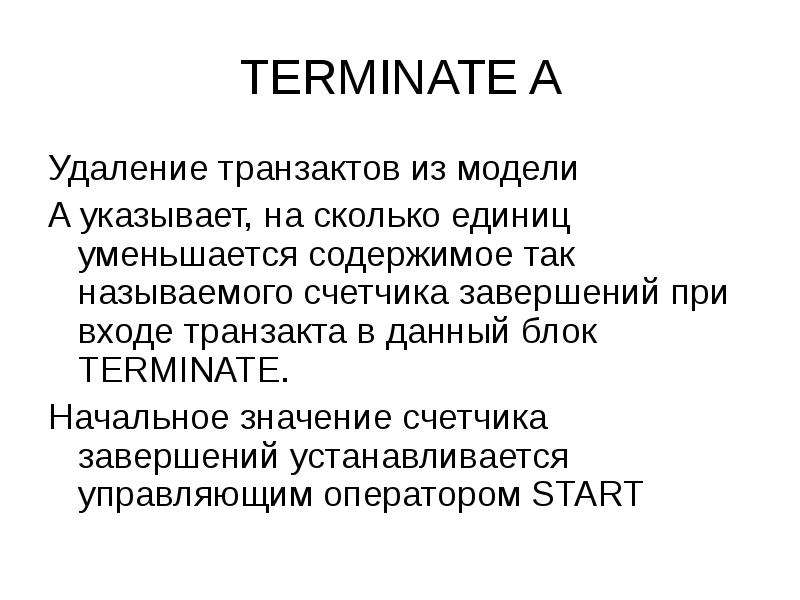

TERMINATE A Удаление транзактов из модели A указывает, на сколько единиц уменьшается содержимое так называемого счетчика завершений при входе транзакта в данный блок TERMINATE. Начальное значение счетчика завершений устанавливается управляющим оператором START

Слайд 6

Описание слайда:

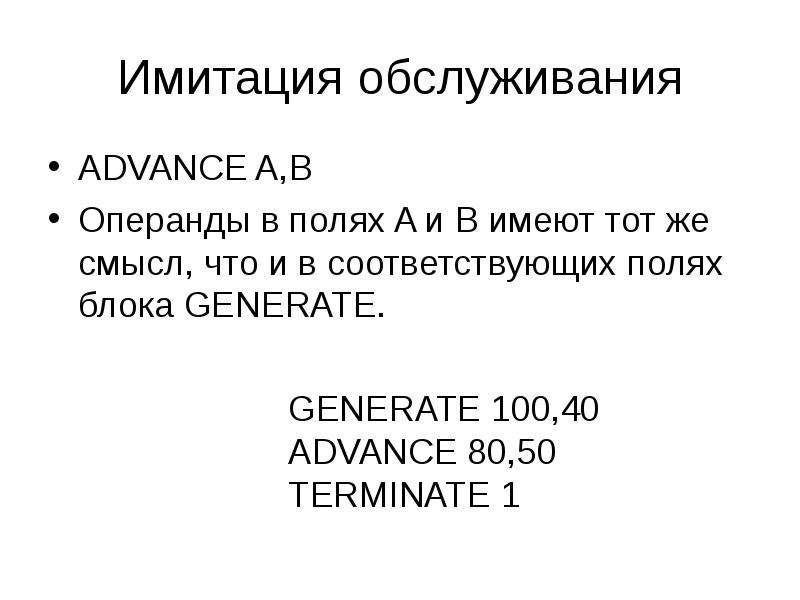

Имитация обслуживания ADVANCE A,B Операнды в полях A и B имеют тот же смысл, что и в соответствующих полях блока GENERATE. GENERATE 100,40 ADVANCE 80,50 TERMINATE 1

Слайд 7

Описание слайда:

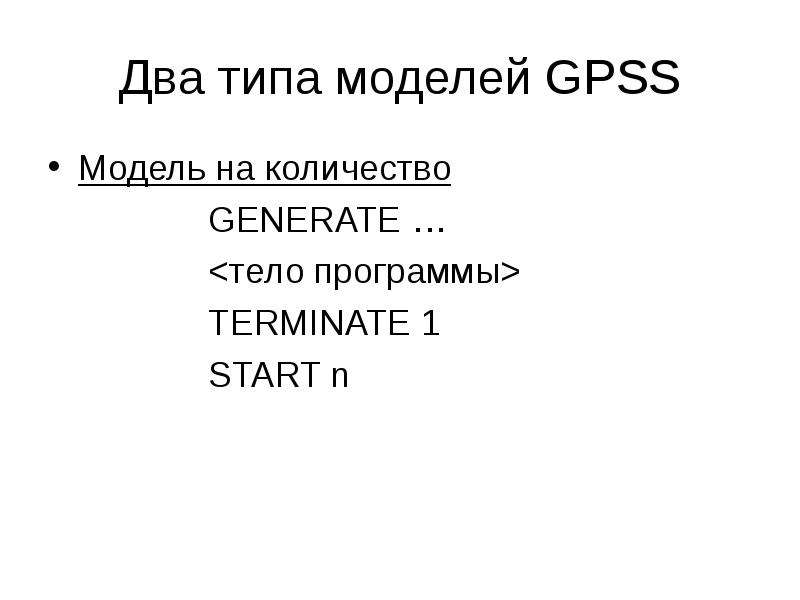

Два типа моделей GPSS Модель на количество GENERATE … ТERMINATE 1 START n

Слайд 8

Описание слайда:

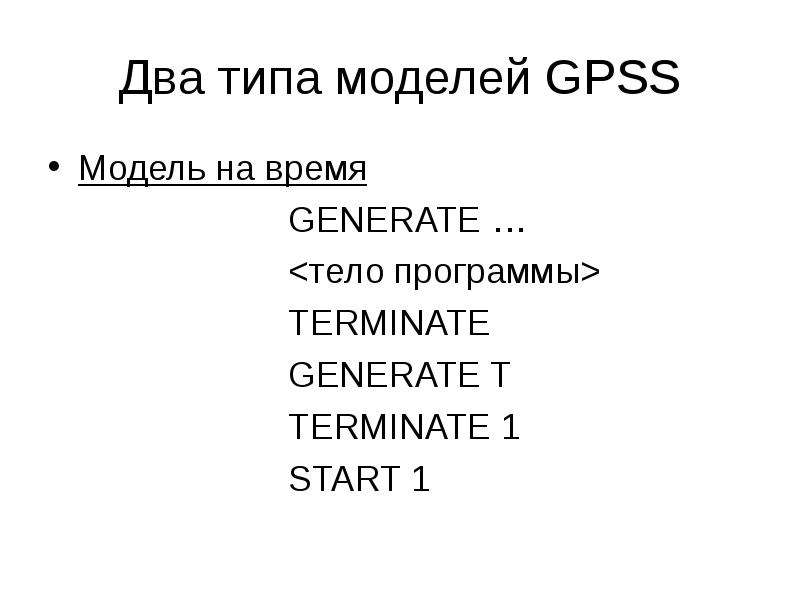

Два типа моделей GPSS Модель на время GENERATE … ТERMINATE GENERATE T ТERMINATE 1 START 1

Слайд 9

Описание слайда:

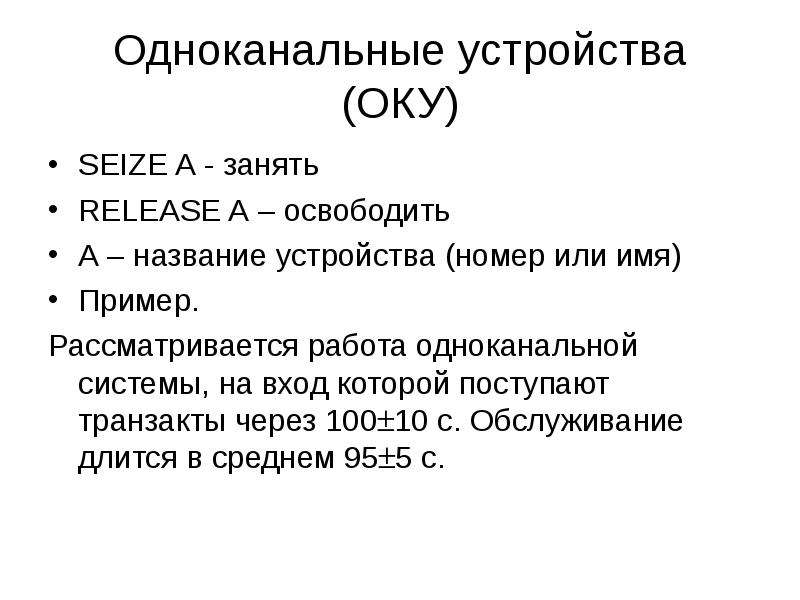

Одноканальные устройства (ОКУ) SEIZE A - занять RELEASE A – освободить А – название устройства (номер или имя) Пример. Рассматривается работа одноканальной системы, на вход которой поступают транзакты через 10010 с. Обслуживание длится в среднем 955 с.

Слайд 10

Описание слайда:

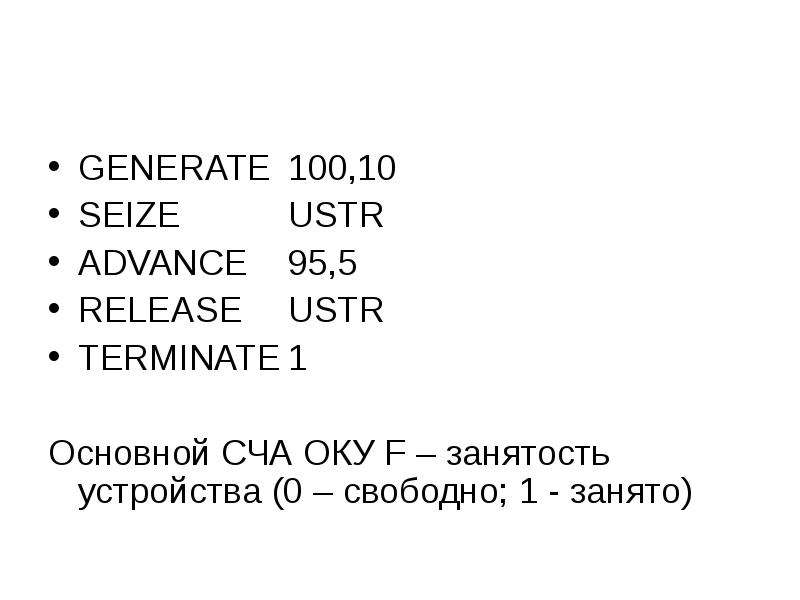

GENERATE 100,10 SEIZE USTR ADVANCE 95,5 RELEASE USTR TERMINATE 1 Основной СЧА ОКУ F – занятость устройства (0 – свободно; 1 - занято)

Слайд 11

Описание слайда:

Многоканальные устройства (МКУ) Предварительное описание имя STORAGE A ENTER A,B - занять LEAVE A,B – освободить А – название устройства (имя) В - число каналов МКУ, занимаемых при входе в блок ENTER или освобождаемых при входе в блок LEAVE. Обычно поле B пусто, и в этом случае по умолчанию занимается или освобождается один канал.

Слайд 12

Описание слайда:

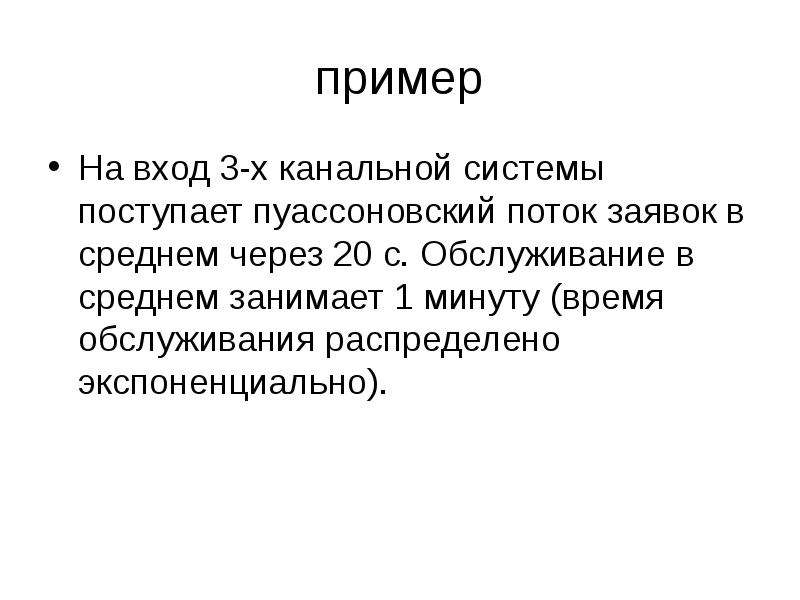

пример На вход 3-х канальной системы поступает пуассоновский поток заявок в среднем через 20 с. Обслуживание в среднем занимает 1 минуту (время обслуживания распределено экспоненциально).

Слайд 13

Описание слайда:

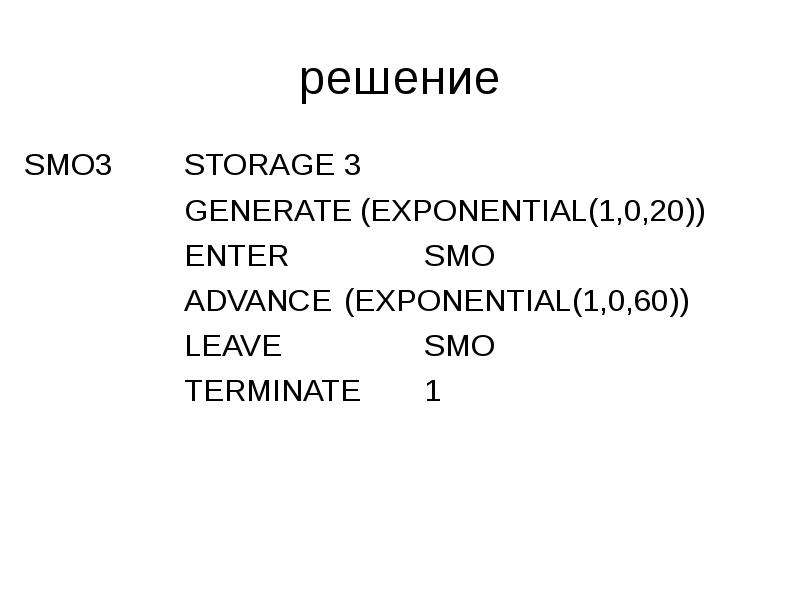

решение SMO3 STORAGE 3 GENERATE (EXPONENTIAL(1,0,20)) ENTER SMO ADVANCE (EXPONENTIAL(1,0,60)) LEAVE SMO TERMINATE 1

Слайд 14

Описание слайда:

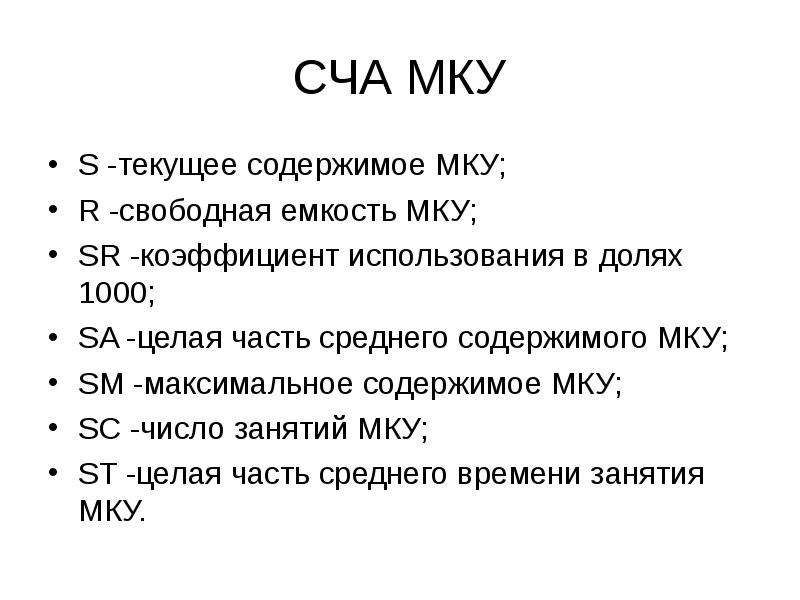

СЧА МКУ S -текущее содержимое МКУ; R -свободная емкость МКУ; SR -коэффициент использования в долях 1000; SA -целая часть среднего содержимого МКУ; SM -максимальное содержимое МКУ; SC -число занятий МКУ; ST -целая часть среднего времени занятия МКУ.

Слайд 15

Описание слайда:

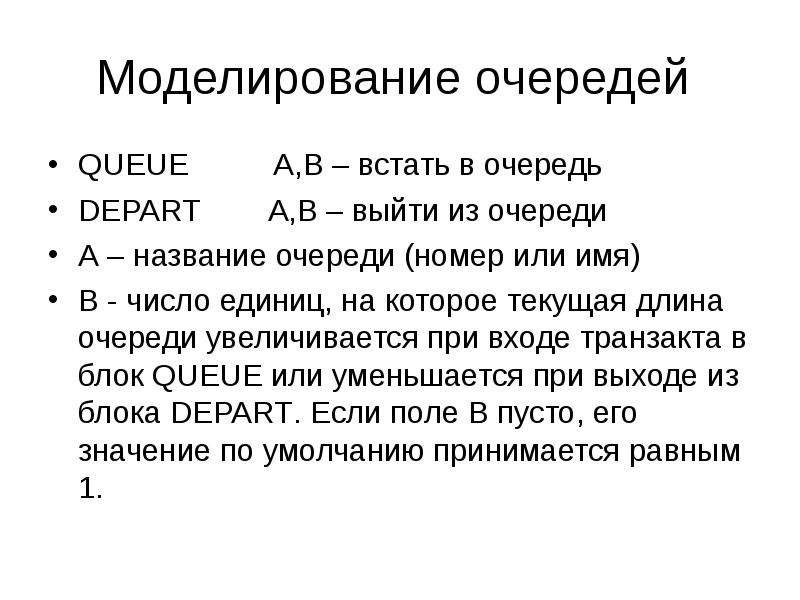

Моделирование очередей QUEUE A,B – встать в очередь DEPART A,B – выйти из очереди А – название очереди (номер или имя) В - число единиц, на которое текущая длина очереди увеличивается при входе транзакта в блок QUEUE или уменьшается при выходе из блока DEPART. Если поле В пусто, его значение по умолчанию принимается равным 1.

Слайд 16

Описание слайда:

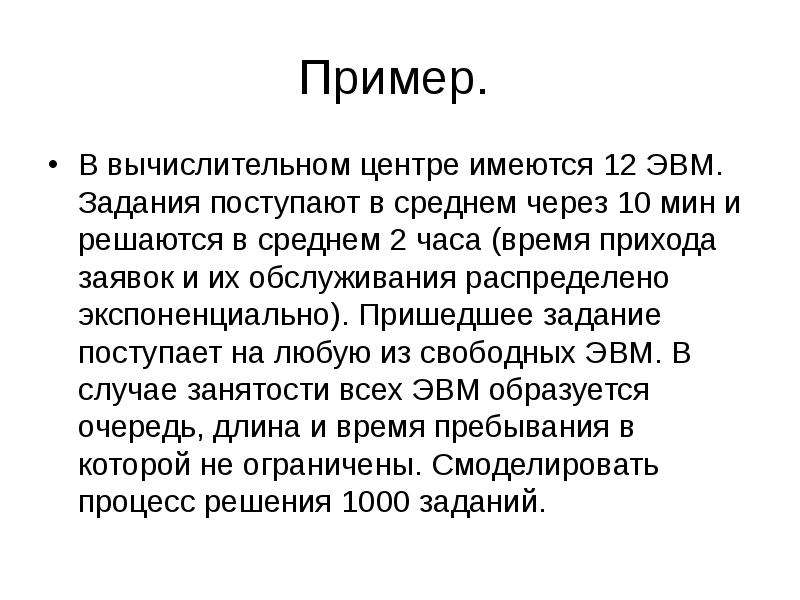

Пример. В вычислительном центре имеются 12 ЭВМ. Задания поступают в среднем через 10 мин и решаются в среднем 2 часа (время прихода заявок и их обслуживания распределено экспоненциально). Пришедшее задание поступает на любую из свободных ЭВМ. В случае занятости всех ЭВМ образуется очередь, длина и время пребывания в которой не ограничены. Смоделировать процесс решения 1000 заданий.

Слайд 17

Описание слайда:

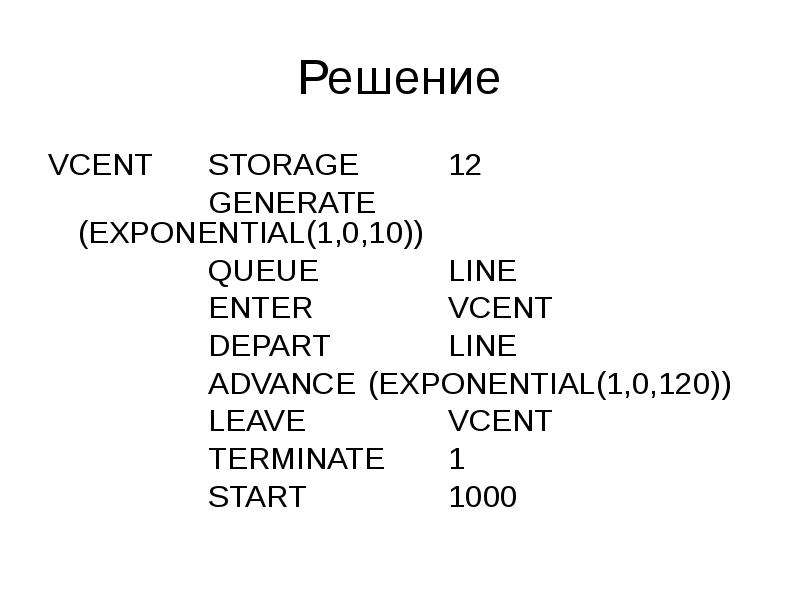

Решение VCENT STORAGE 12 GENERATE (EXPONENTIAL(1,0,10)) QUEUE LINE ENTER VCENT DEPART LINE ADVANCE (EXPONENTIAL(1,0,120)) LEAVE VCENT TERMINATE 1 START 1000

Слайд 18

Описание слайда:

СЧА очередей Q – текущая длина очереди; QM – максимальная длина очереди; QA – целая часть средней длины очереди; QC – общее число транзактов, вошедших в очередь; QZ – число транзактов, прошедших через очередь без ожидания; QT – целая часть среднего времени ожидания с учётом «нулевых» входов; QX - – целая часть среднего времени ожидания без учёта «нулевых» входов.
