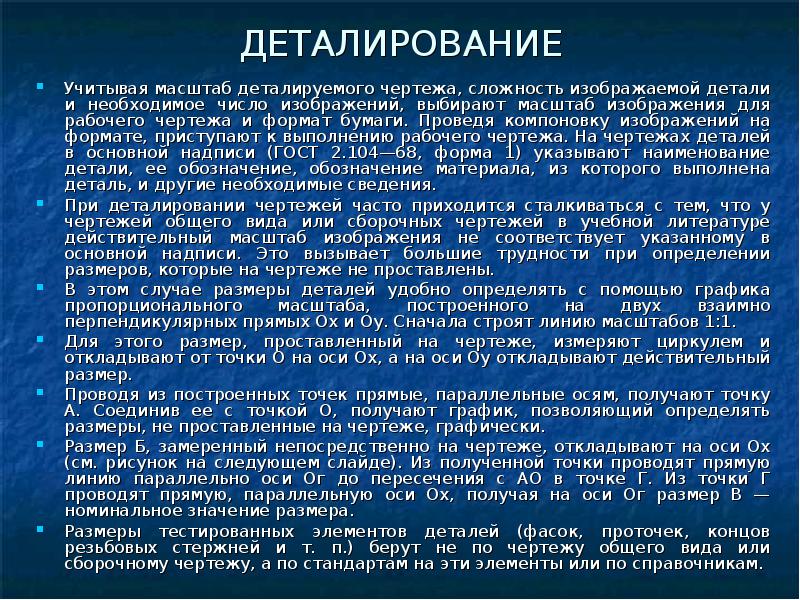

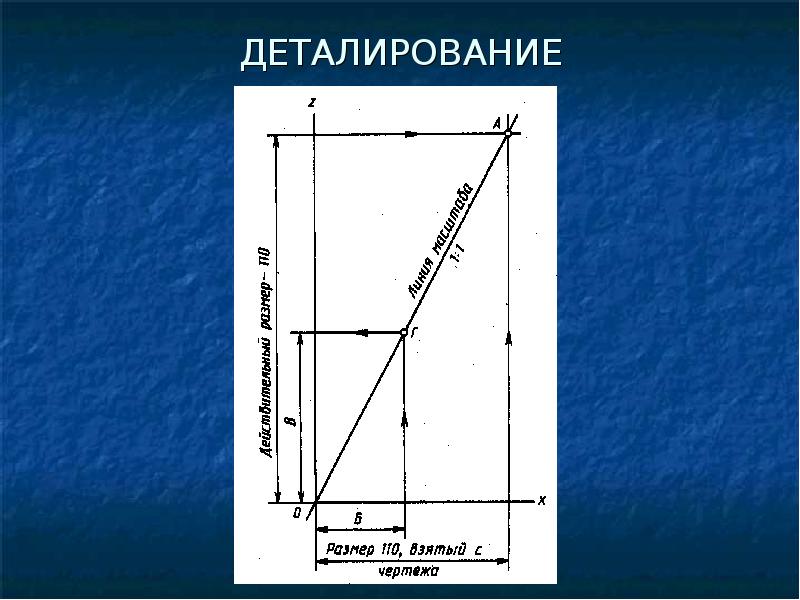

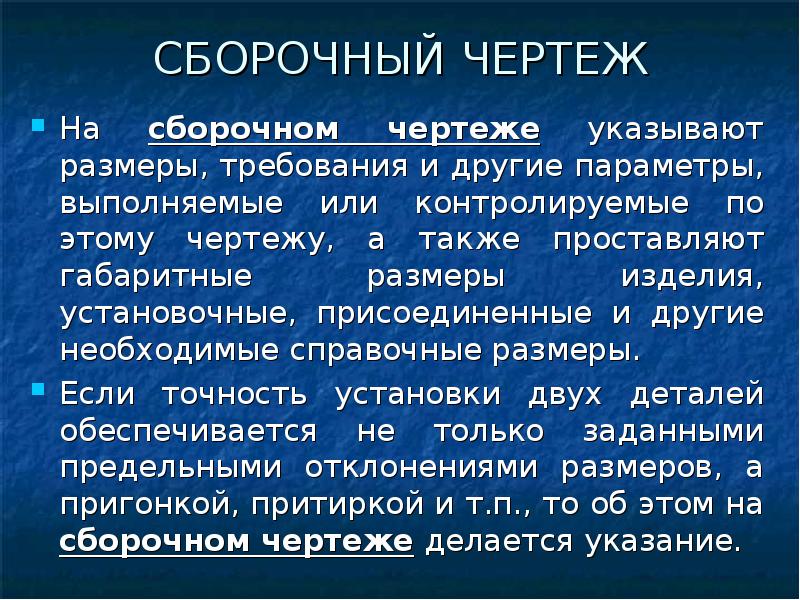

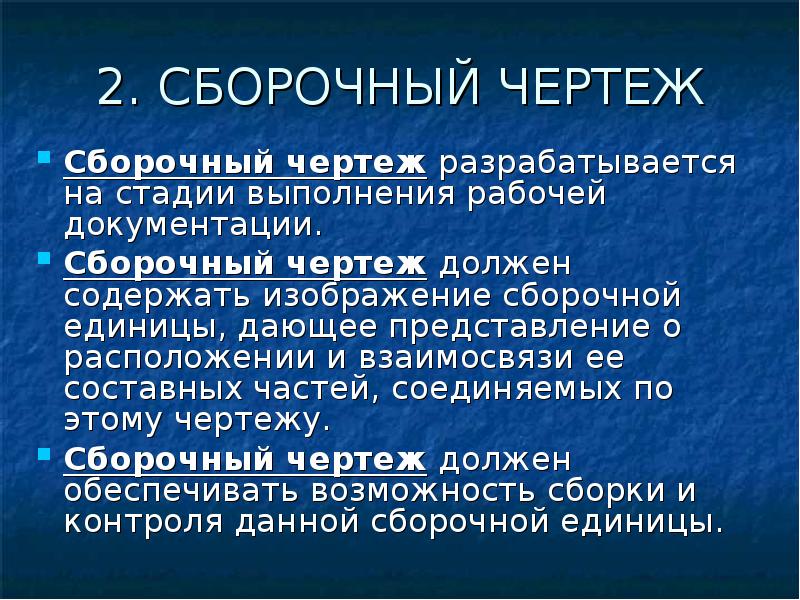

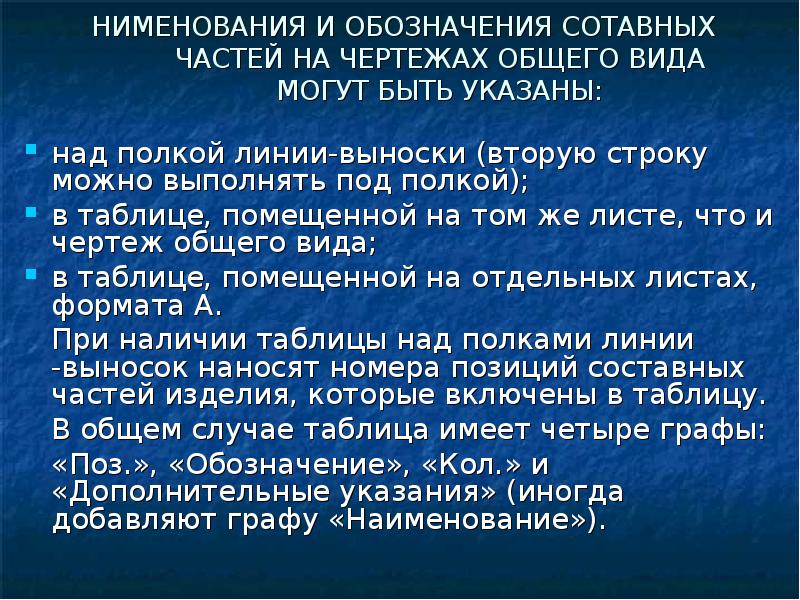

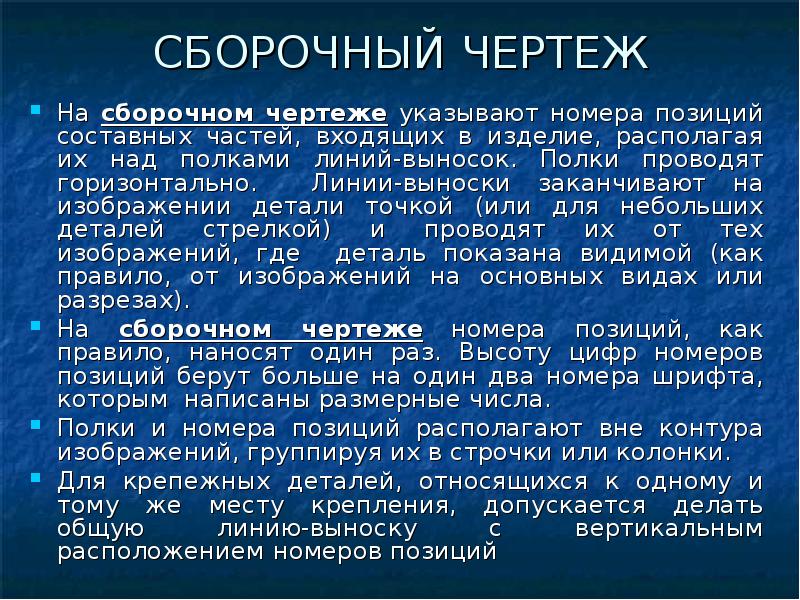

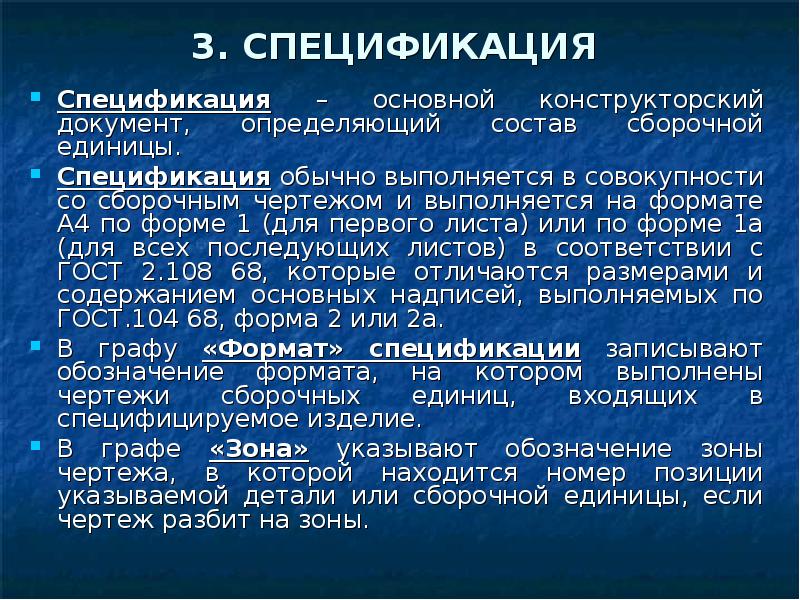

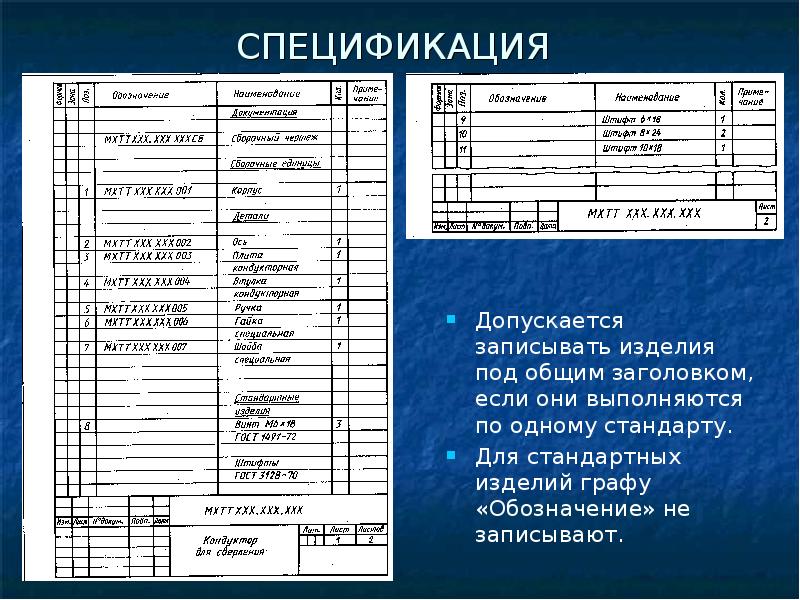

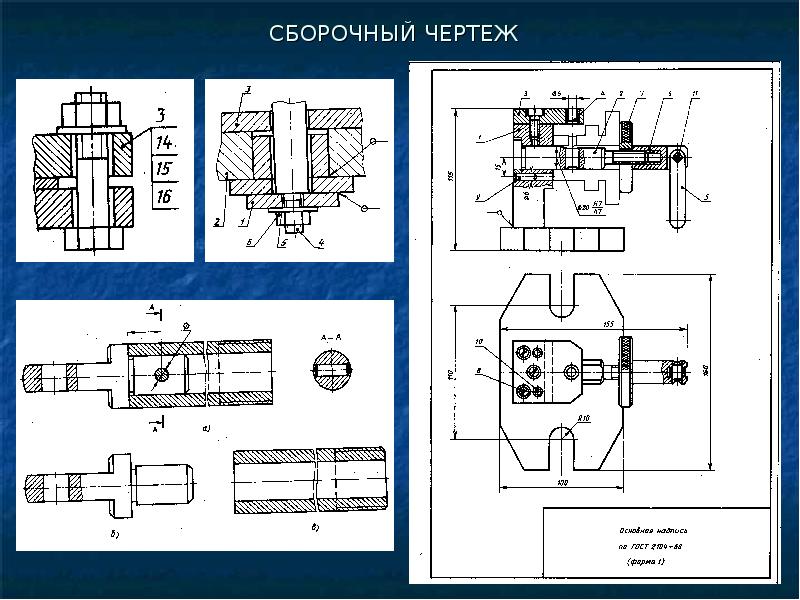

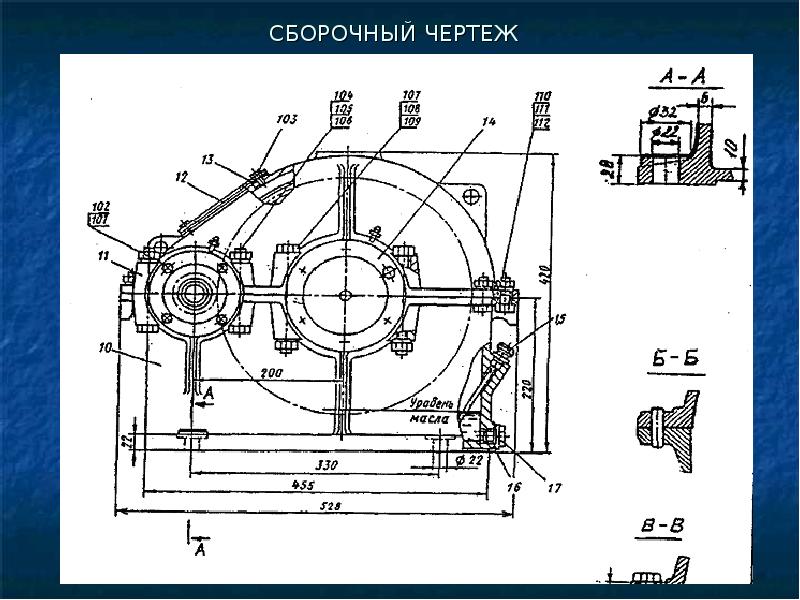

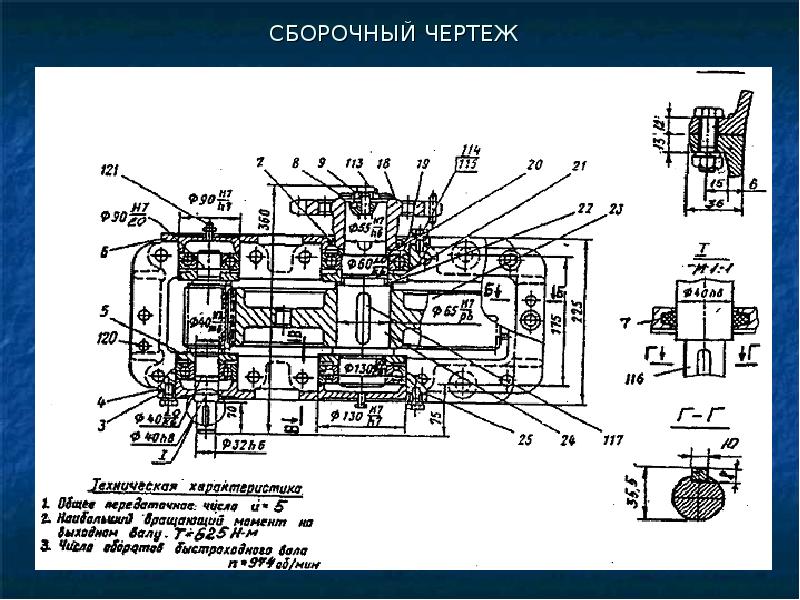

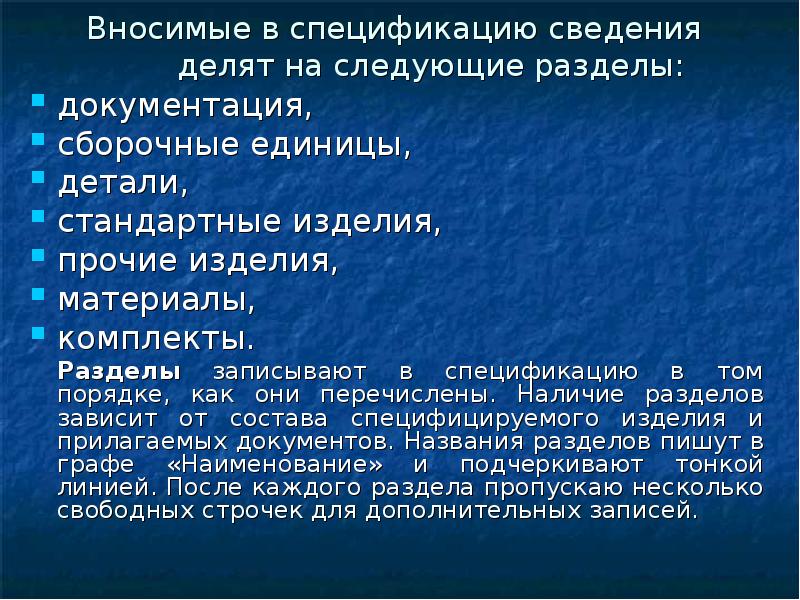

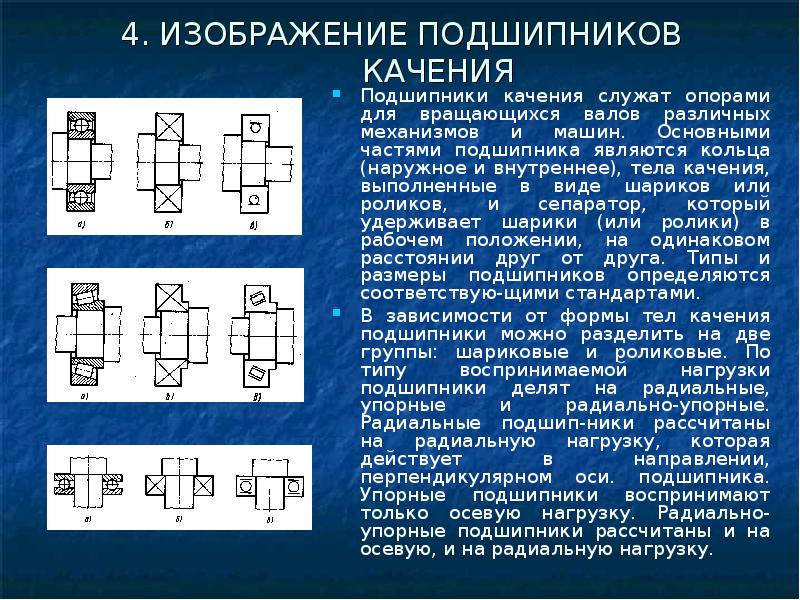

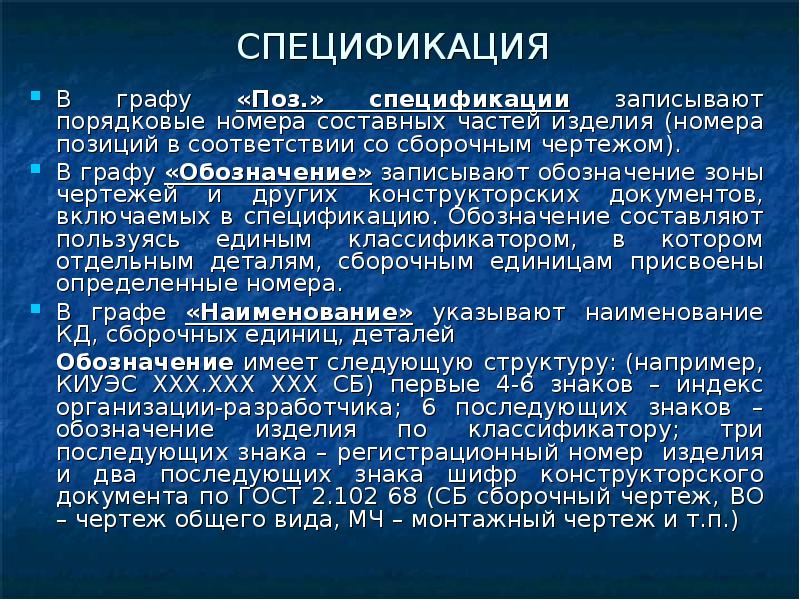

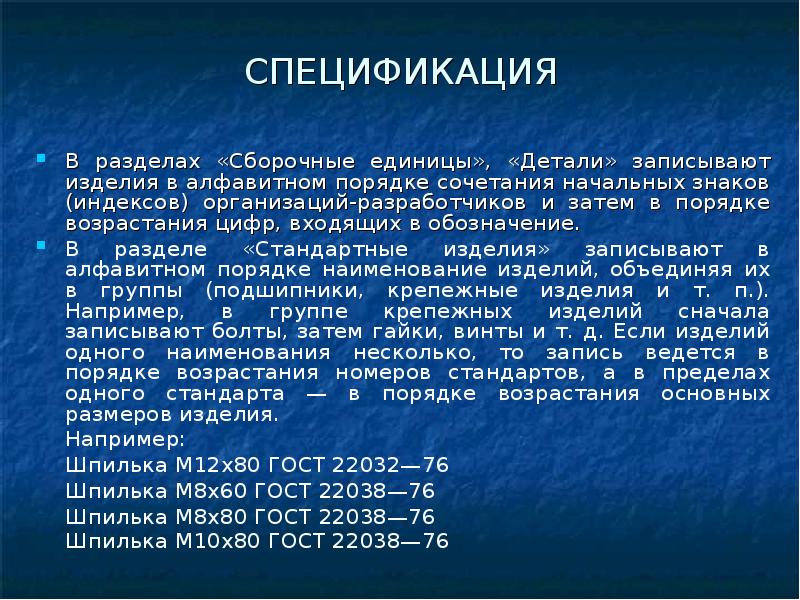

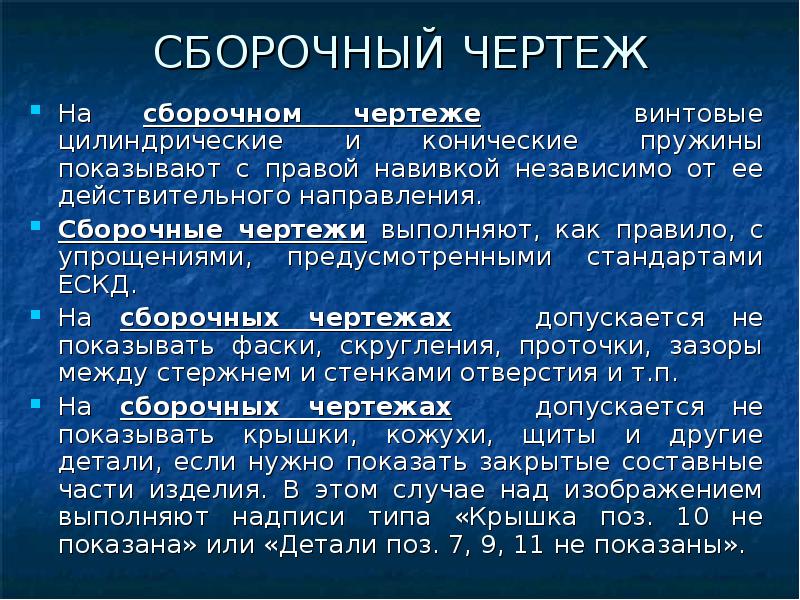

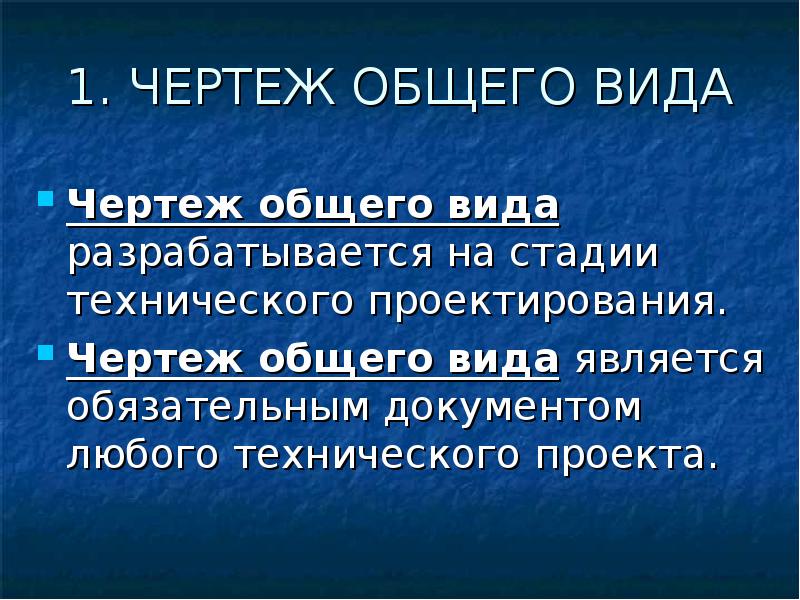

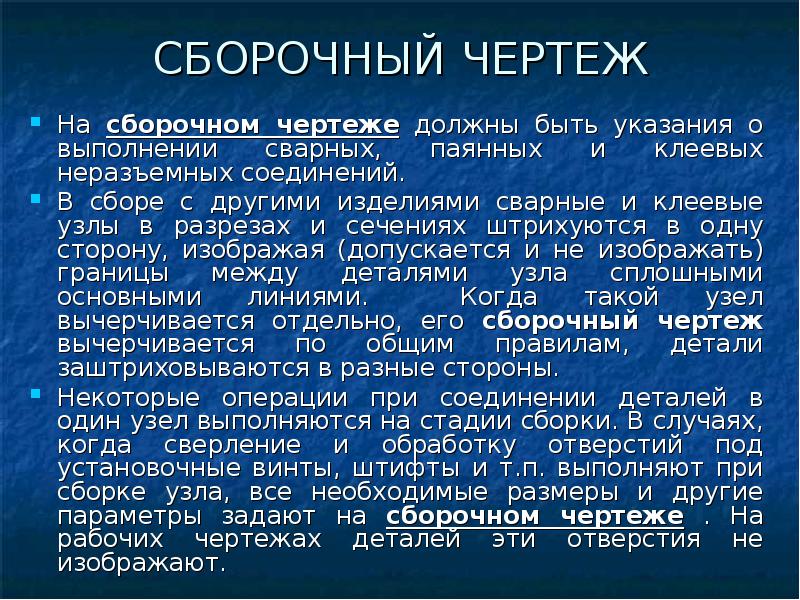

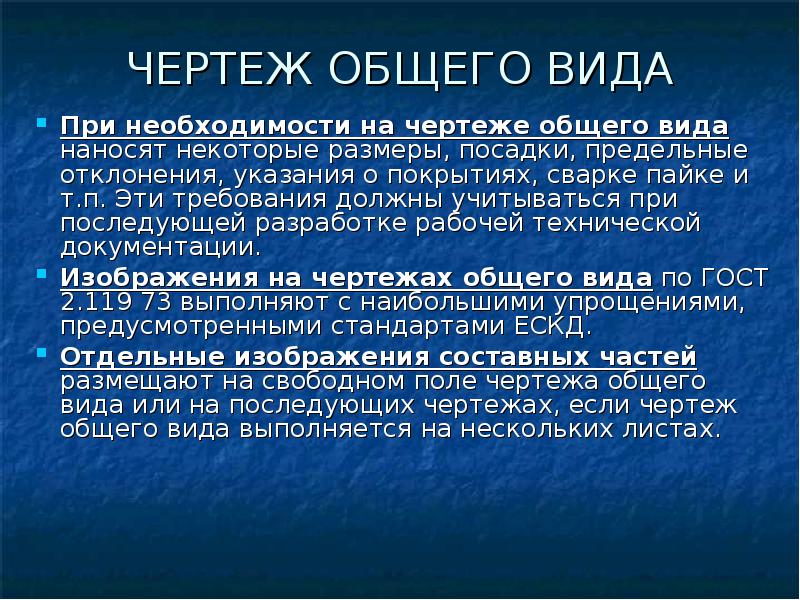

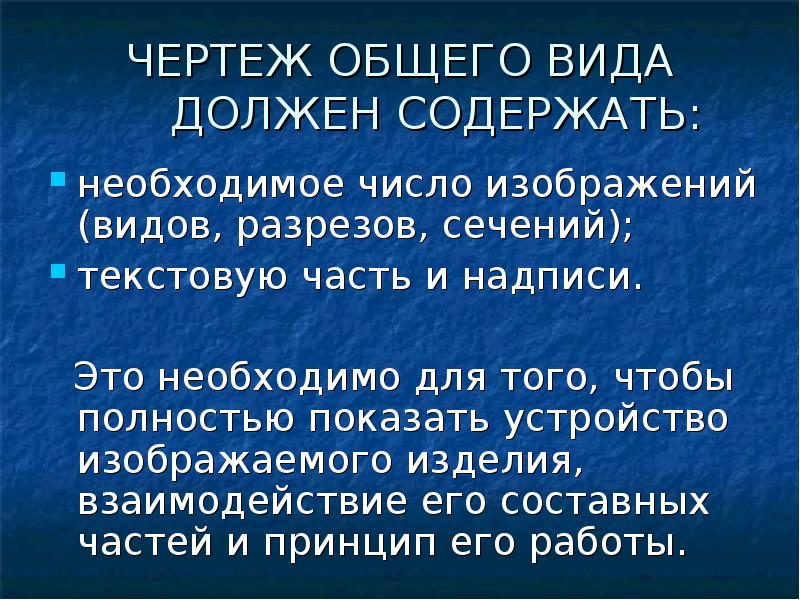

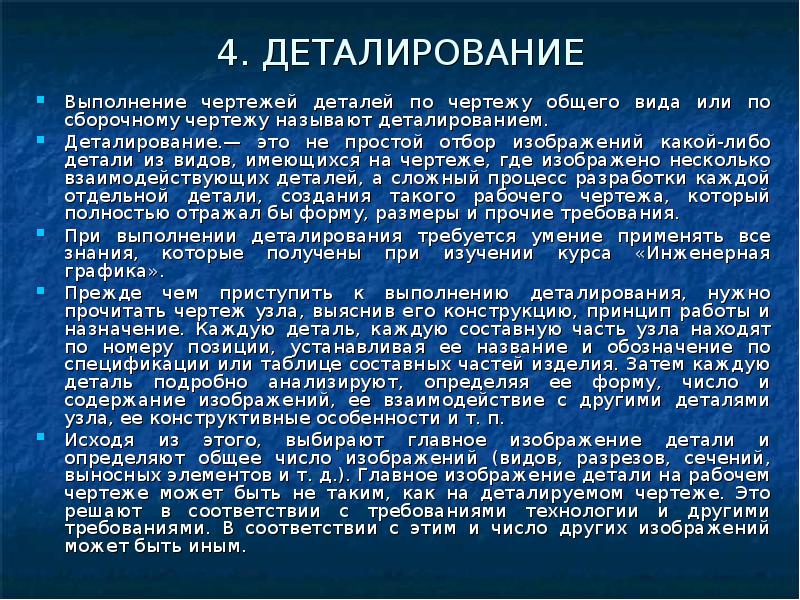

ДЕТАЛИРОВАНИЕ Учитывая масштаб деталируемого чертежа, сложность изображаемой детали и необходимое число изображений, выбирают масштаб изображения для рабочего чертежа и формат бумаги. Проведя компоновку изображений на формате, приступают к выполнению рабочего чертежа. На чертежах деталей в основной надписи (ГОСТ 2.104—68, форма 1) указывают наименование детали, ее обозначение, обозначение материала, из которого выполнена деталь, и другие необходимые сведения. При деталировании чертежей часто приходится сталкиваться с тем, что у чертежей общего вида или сборочных чертежей в учебной литературе действительный масштаб изображения не соответствует указанному в основной надписи. Это вызывает большие трудности при определении размеров, которые на чертеже не проставлены. В этом случае размеры деталей удобно определять с помощью графика пропорционального масштаба, построенного на двух взаимно перпендикулярных прямых Ох и Оу. Сначала строят линию масштабов 1:1. Для этого размер, проставленный на чертеже, измеряют циркулем и откладывают от точки О на оси Ох, а на оси Оу откладывают действительный размер. Проводя из построенных точек прямые, параллельные осям, получают точку А. Соединив ее с точкой О, получают график, позволяющий определять размеры, не проставленные на чертеже, графически. Размер Б, замеренный непосредственно на чертеже, откладывают на оси Ох (см. рисунок на следующем слайде). Из полученной точки проводят прямую линию параллельно оси Ог до пересечения с АО в точке Г. Из точки Г проводят прямую, параллельную оси Ох, получая на оси Ог размер В — номинальное значение размера. Размеры тестированных элементов деталей (фасок, проточек, концов резьбовых стержней и т. п.) берут не по чертежу общего вида или сборочному чертежу, а по стандартам на эти элементы или по справочникам.
