Слайд 1

Описание слайда:

ТОПОГРАФИЧЕСКОЕ ЧЕРЧЕНИЕ

Слайд 2

Описание слайда:

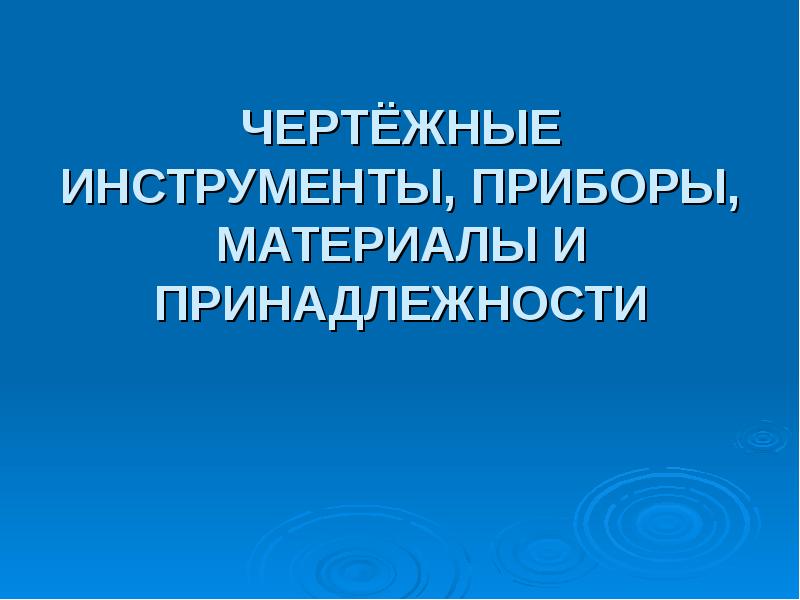

ЧЕРТЁЖНЫЕ ИНСТРУМЕНТЫ, ПРИБОРЫ, МАТЕРИАЛЫ И ПРИНАДЛЕЖНОСТИ

Слайд 3

Описание слайда:

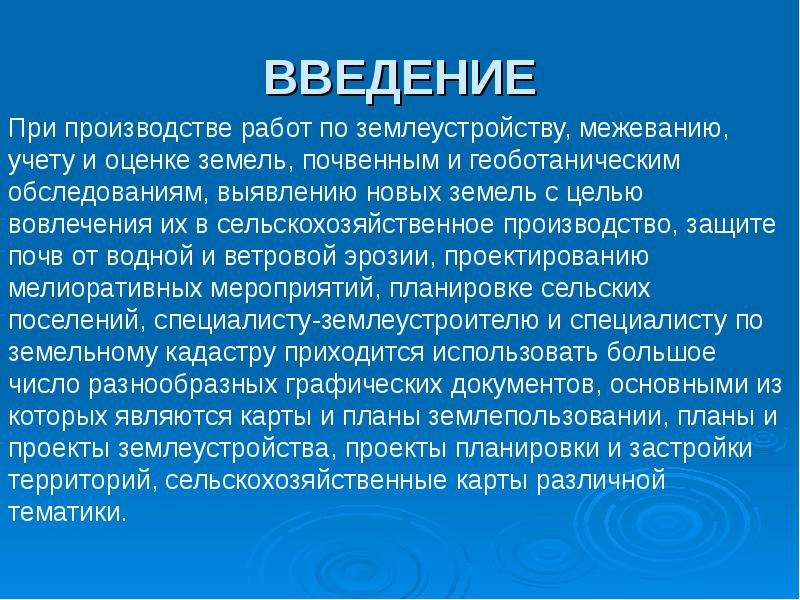

ВВЕДЕНИЕ

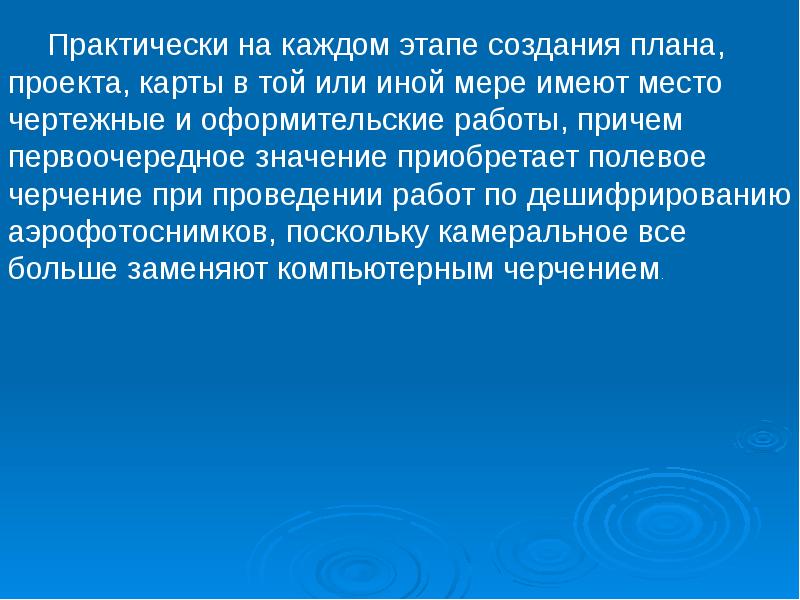

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

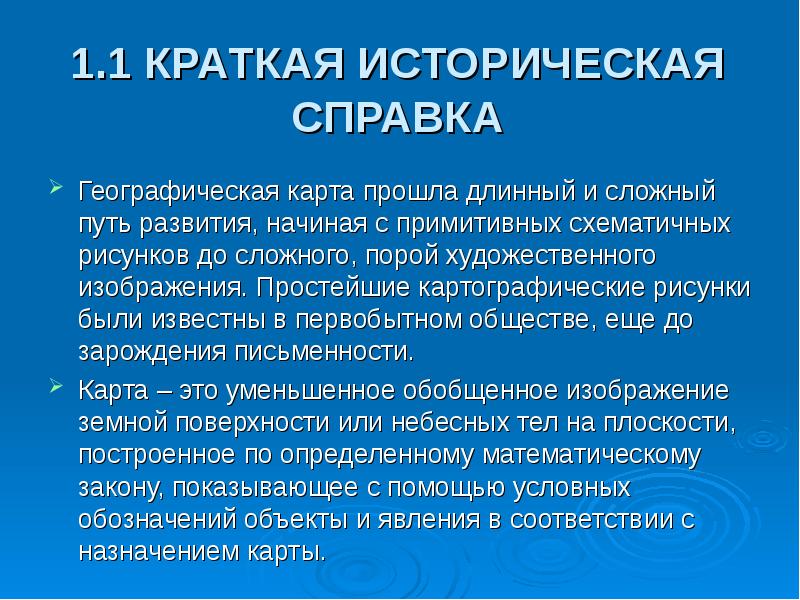

1.1 КРАТКАЯ ИСТОРИЧЕСКАЯ СПРАВКА Географическая карта прошла длинный и сложный путь развития, начиная с примитивных схематичных рисунков до сложного, порой художественного изображения. Простейшие картографические рисунки были известны в первобытном обществе, еще до зарождения письменности. Карта – это уменьшенное обобщенное изображение земной поверхности или небесных тел на плоскости, построенное по определенному математическому закону, показывающее с помощью условных обозначений объекты и явления в соответствии с назначением карты.

Слайд 8

Описание слайда:

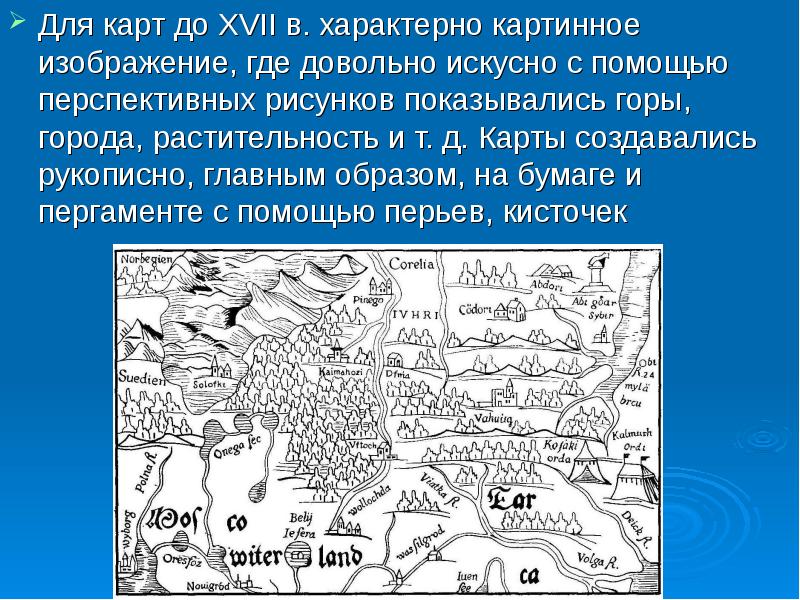

Для карт до XVII в. характерно картинное изображение, где довольно искусно с помощью перспективных рисунков показывались горы, города, растительность и т. д. Карты создавались рукописно, главным образом, на бумаге и пергаменте с помощью перьев, кисточек Для карт до XVII в. характерно картинное изображение, где довольно искусно с помощью перспективных рисунков показывались горы, города, растительность и т. д. Карты создавались рукописно, главным образом, на бумаге и пергаменте с помощью перьев, кисточек

Слайд 9

Описание слайда:

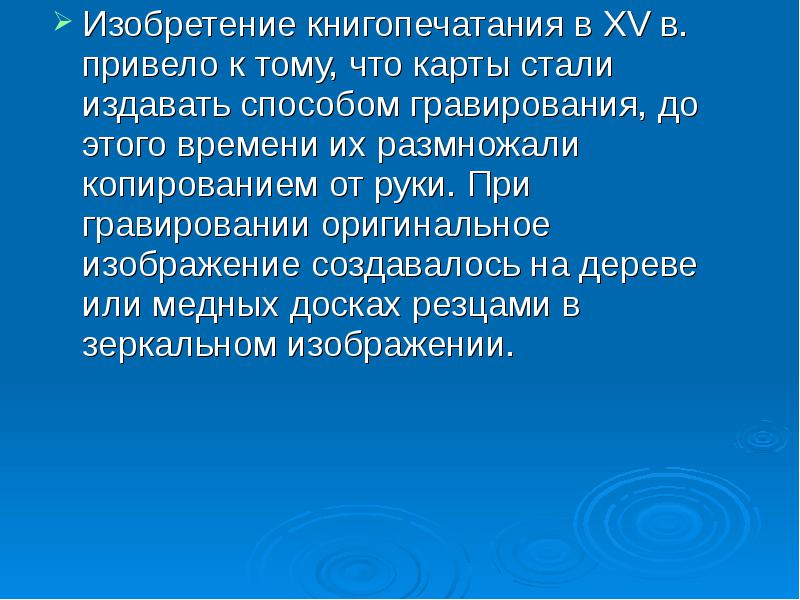

Изобретение книгопечатания в XV в. привело к тому, что карты стали издавать способом гравирования, до этого времени их размножали копированием от руки. При гравировании оригинальное изображение создавалось на дереве или медных досках резцами в зеркальном изображении. Изобретение книгопечатания в XV в. привело к тому, что карты стали издавать способом гравирования, до этого времени их размножали копированием от руки. При гравировании оригинальное изображение создавалось на дереве или медных досках резцами в зеркальном изображении.

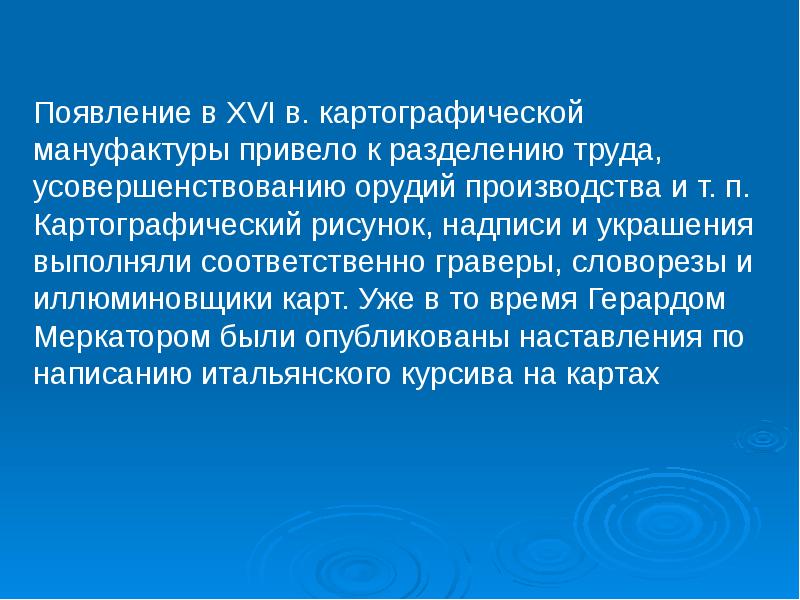

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

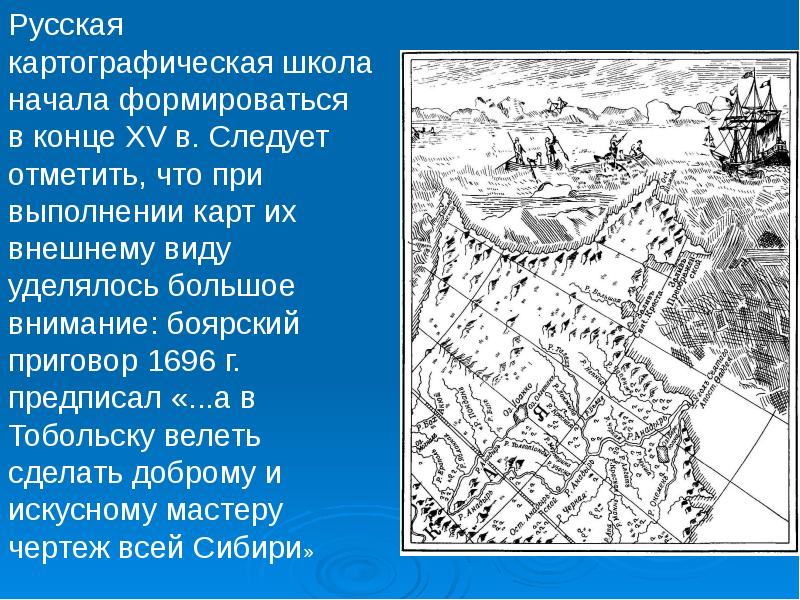

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

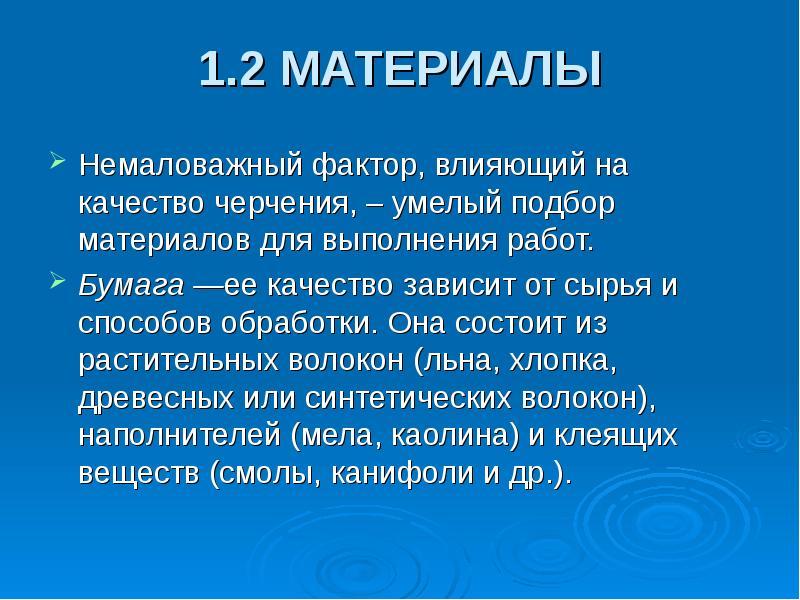

1.2 МАТЕРИАЛЫ Немаловажный фактор, влияющий на качество черчения, – умелый подбор материалов для выполнения работ. Бумага —ее качество зависит от сырья и способов обработки. Она состоит из растительных волокон (льна, хлопка, древесных или синтетических волокон), наполнителей (мела, каолина) и клеящих веществ (смолы, канифоли и др.).

Слайд 15

Описание слайда:

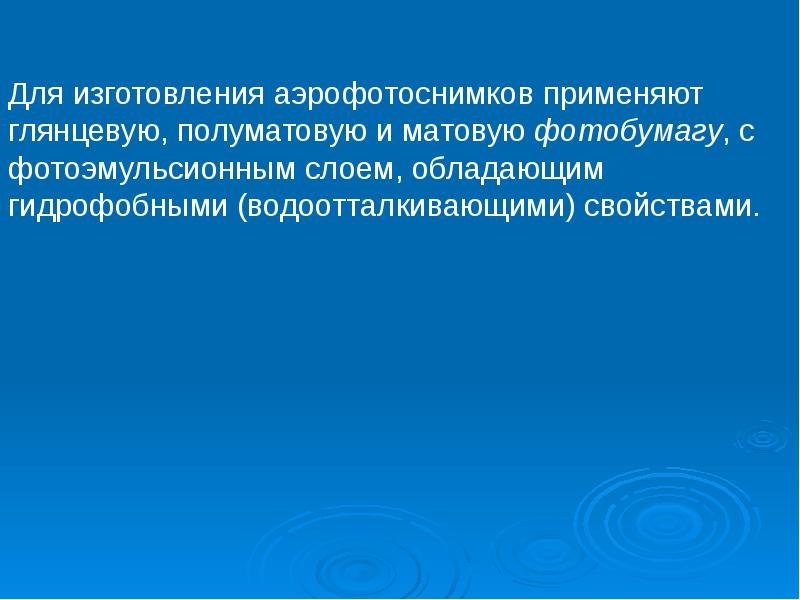

К чертежной бумаге предъявляют следующие требования. Она должна иметь белую или слегка голубоватую поверхность; обладать достаточной плотностью и прочностью на разрыв; не пропускать краски и тушь и не вступать с ними в химическую реакцию. К чертежной бумаге предъявляют следующие требования. Она должна иметь белую или слегка голубоватую поверхность; обладать достаточной плотностью и прочностью на разрыв; не пропускать краски и тушь и не вступать с ними в химическую реакцию. Поверхность бумаги должна быть плотной и слегка шероховатой, что улучшает процессы черчения тушью и окраски.

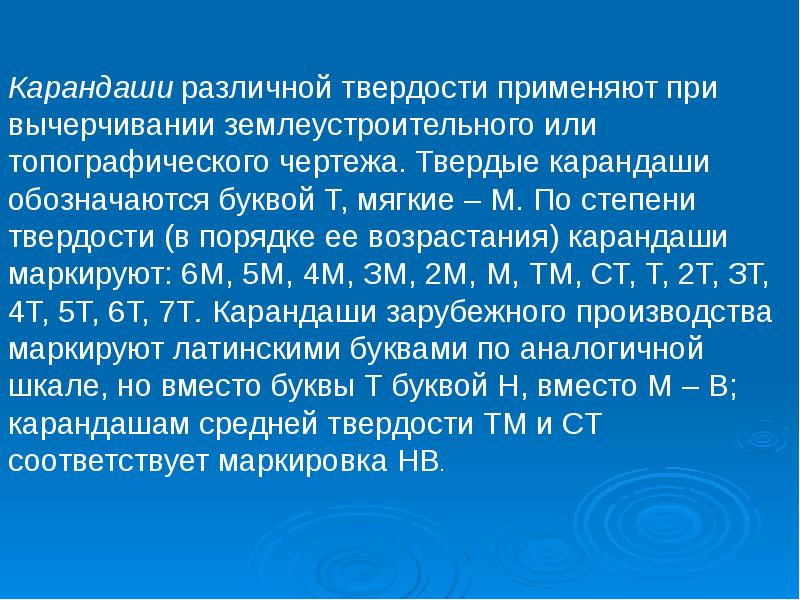

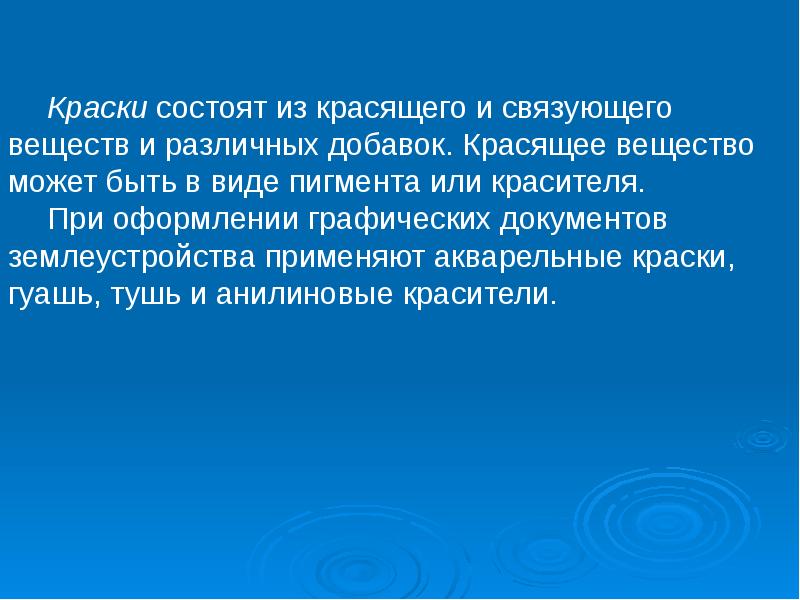

Слайд 16

Описание слайда:

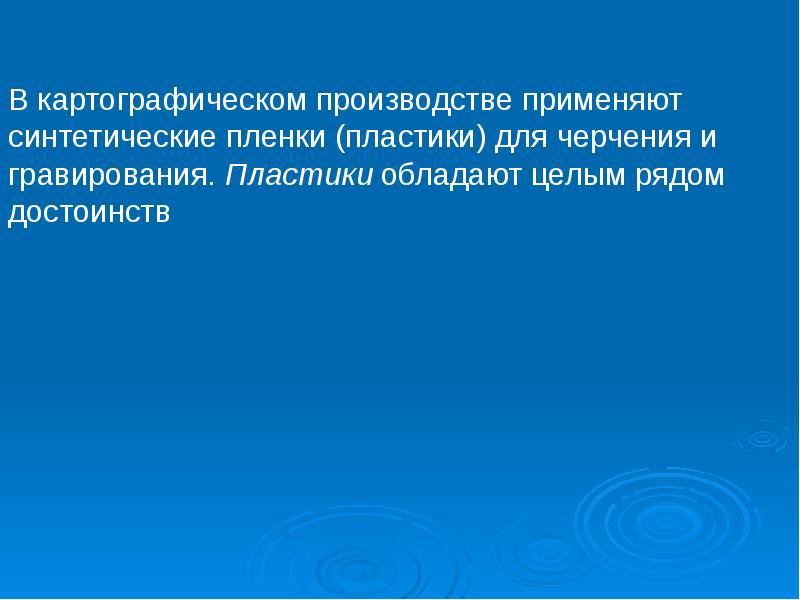

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

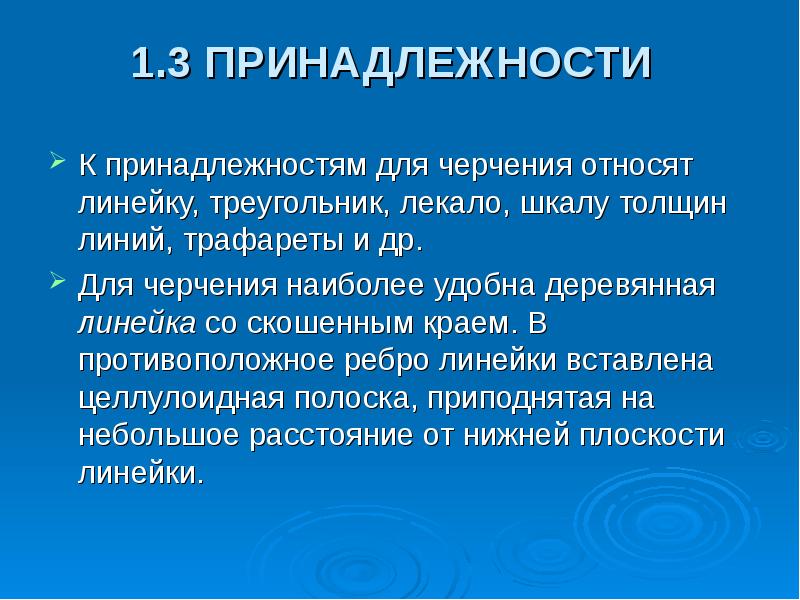

1.3 ПРИНАДЛЕЖНОСТИ К принадлежностям для черчения относят линейку, треугольник, лекало, шкалу толщин линий, трафареты и др. Для черчения наиболее удобна деревянная линейка со скошенным краем. В противоположное ребро линейки вставлена целлулоидная полоска, приподнятая на небольшое расстояние от нижней плоскости линейки.

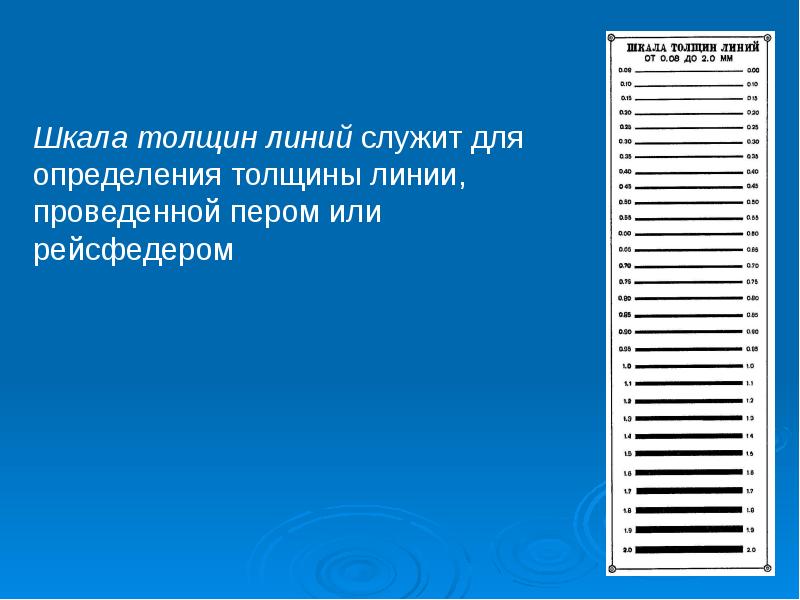

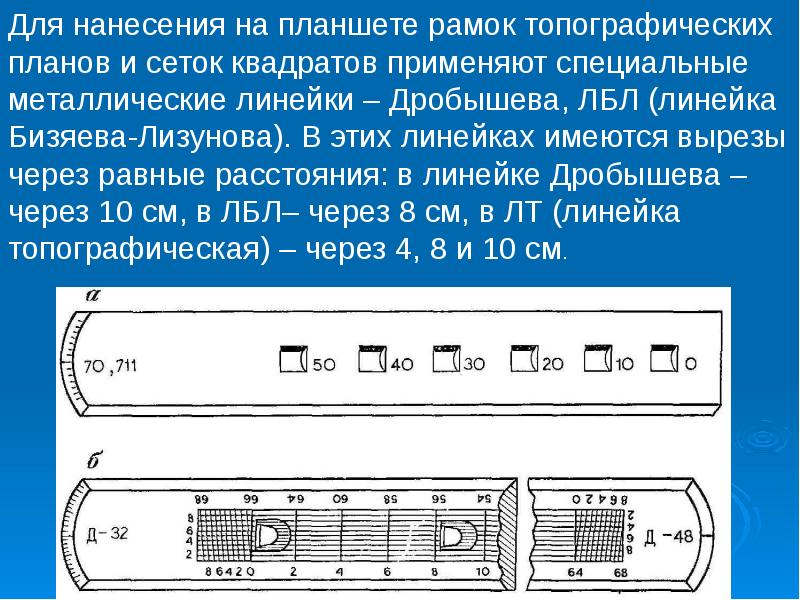

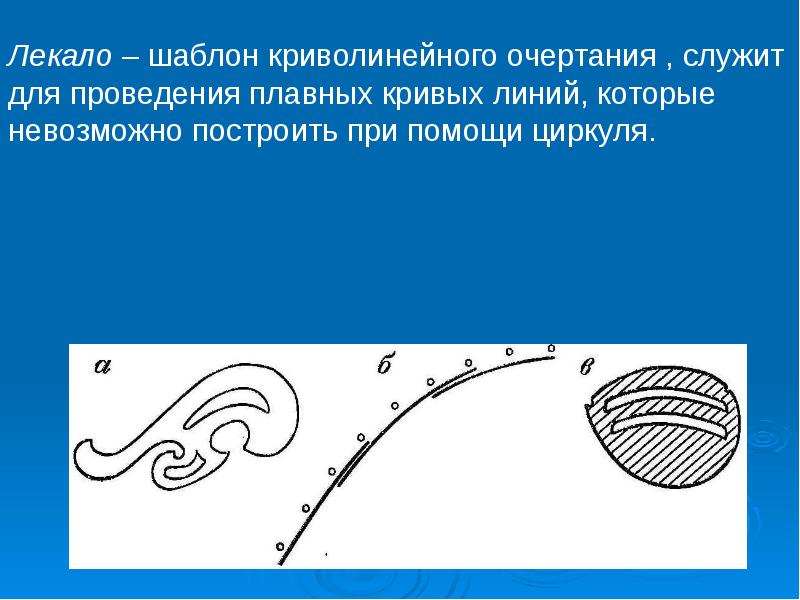

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

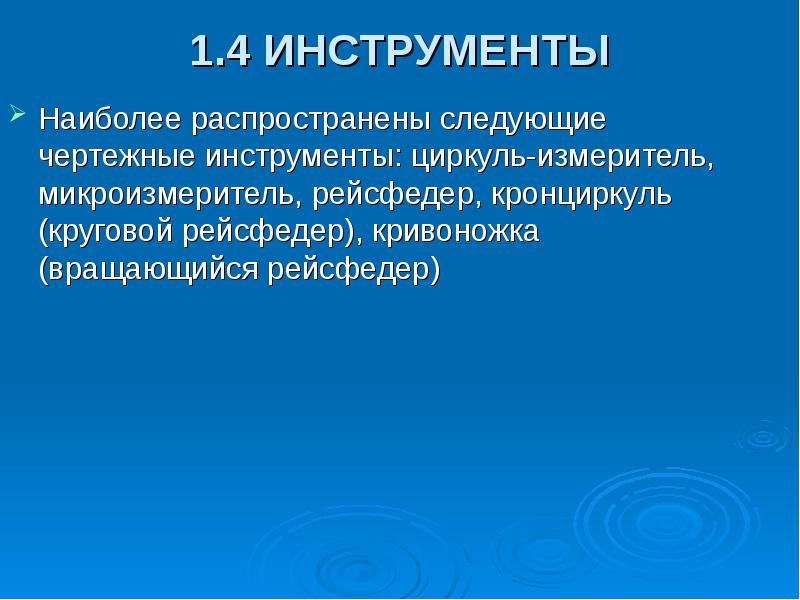

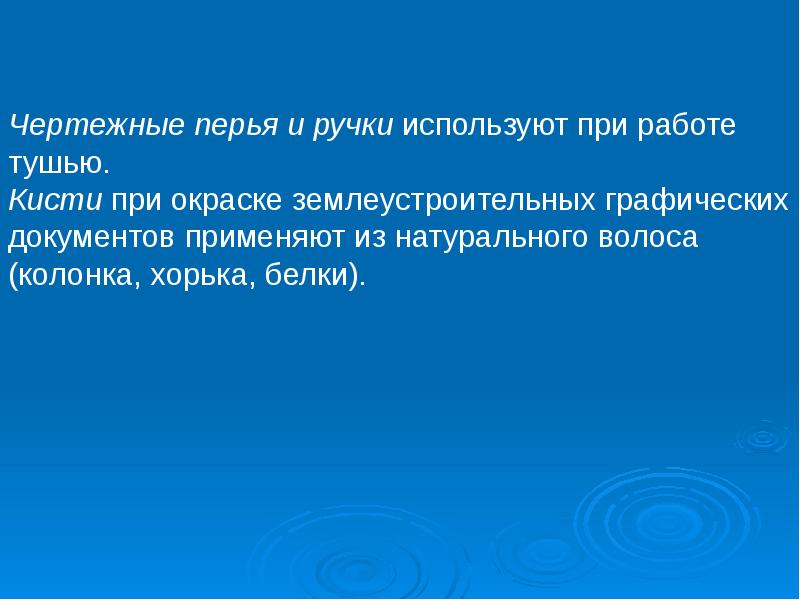

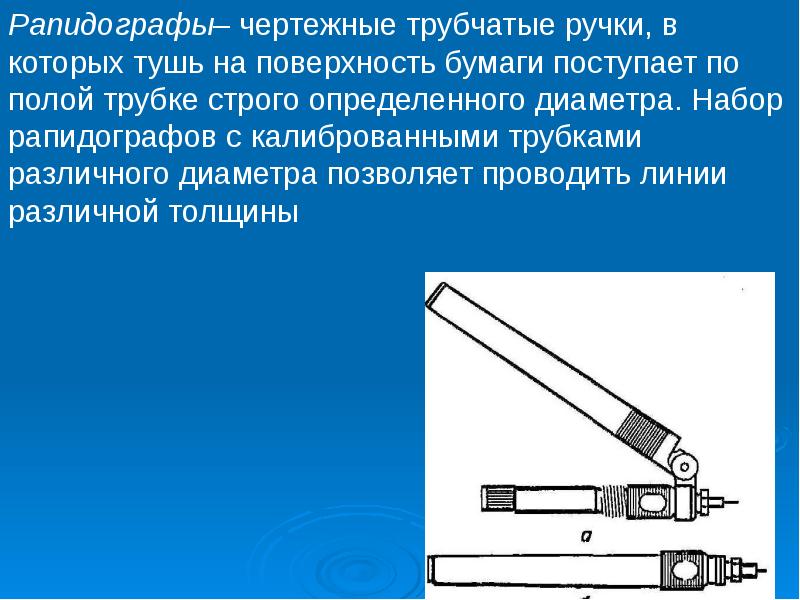

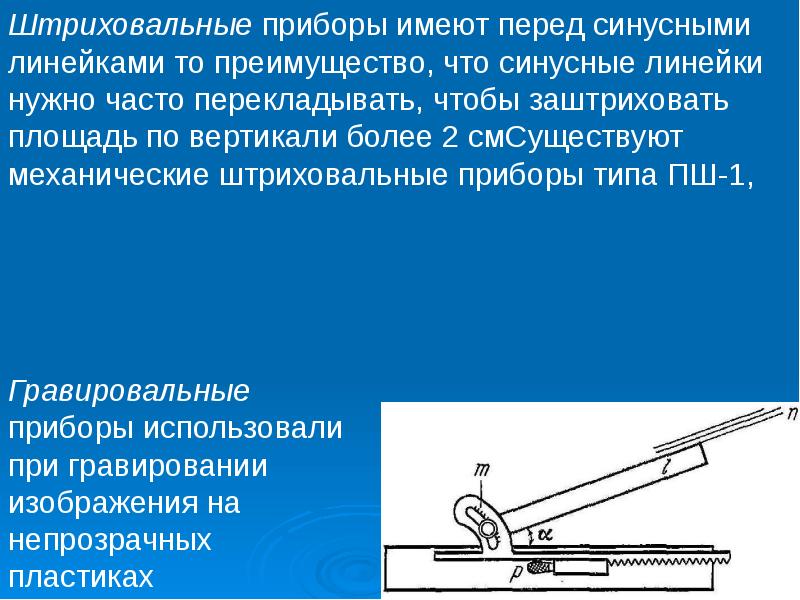

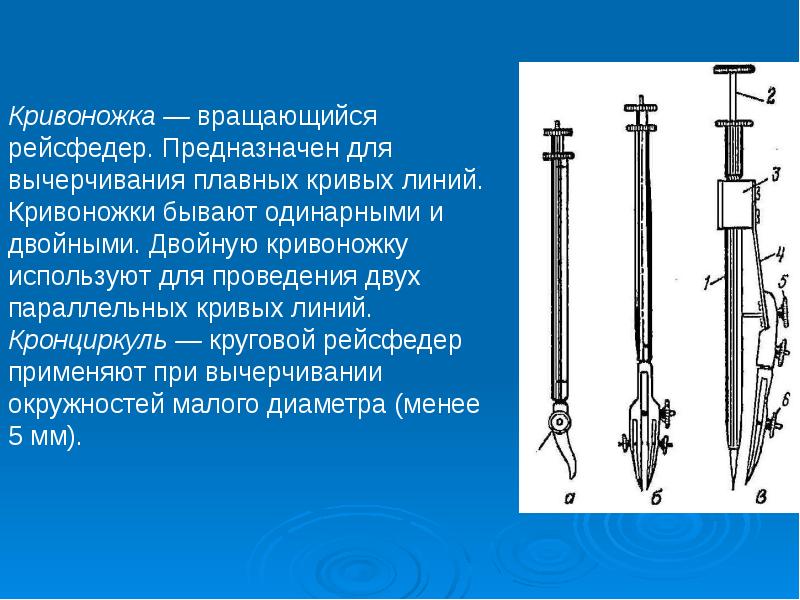

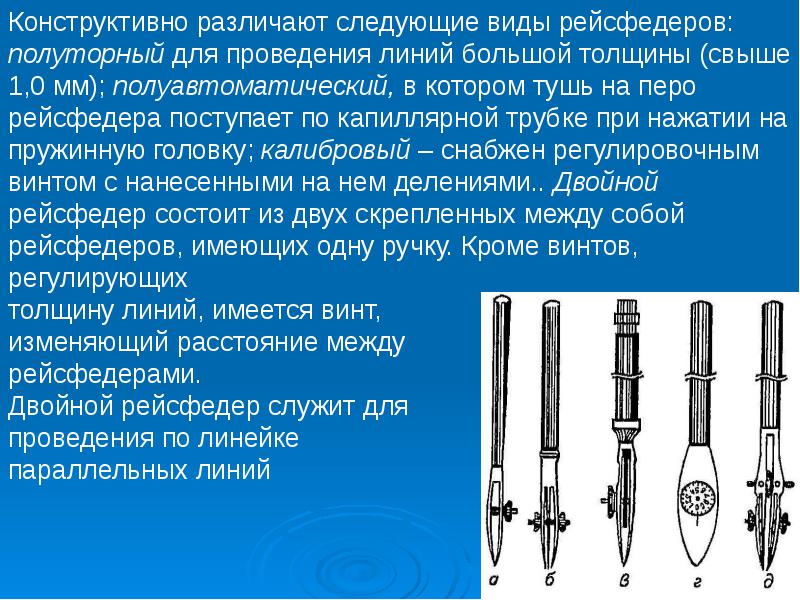

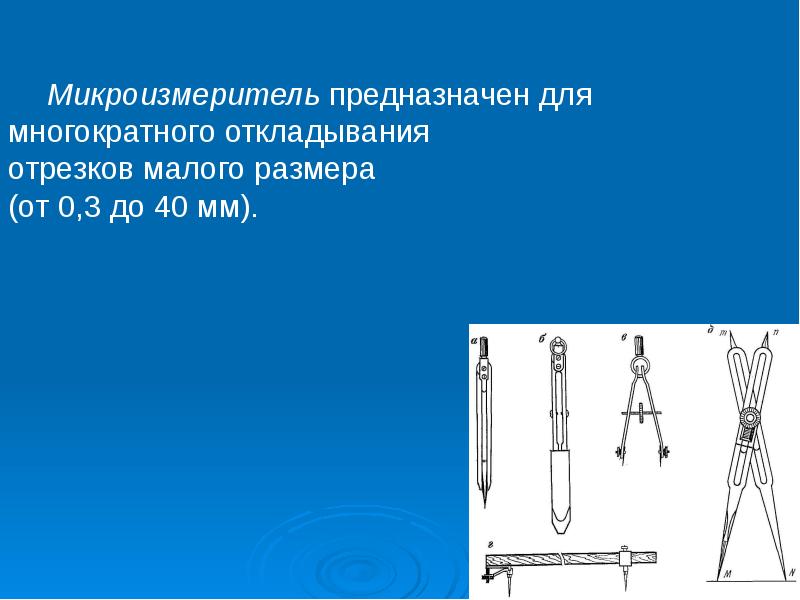

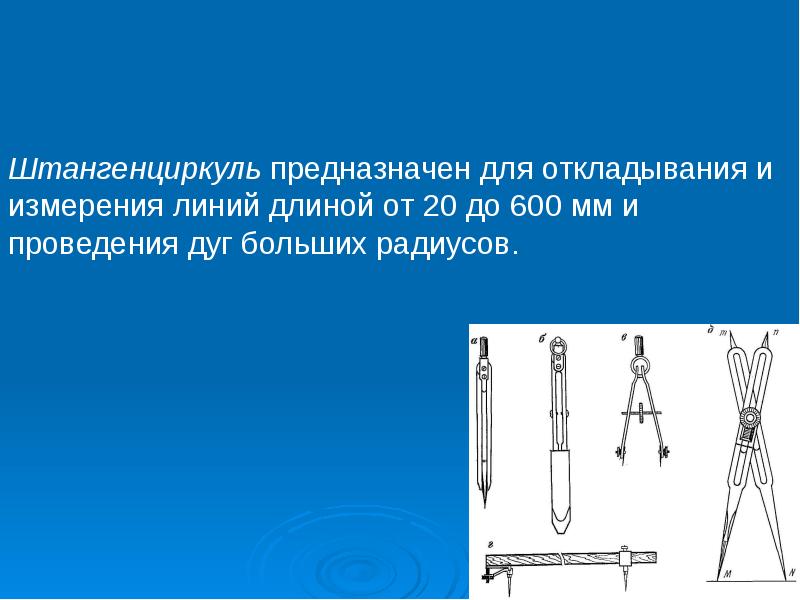

1.4 ИНСТРУМЕНТЫ Наиболее распространены следующие чертежные инструменты: циркуль-измеритель, микроизмеритель, рейсфедер, кронциркуль (круговой рейсфедер), кривоножка (вращающийся рейсфедер)

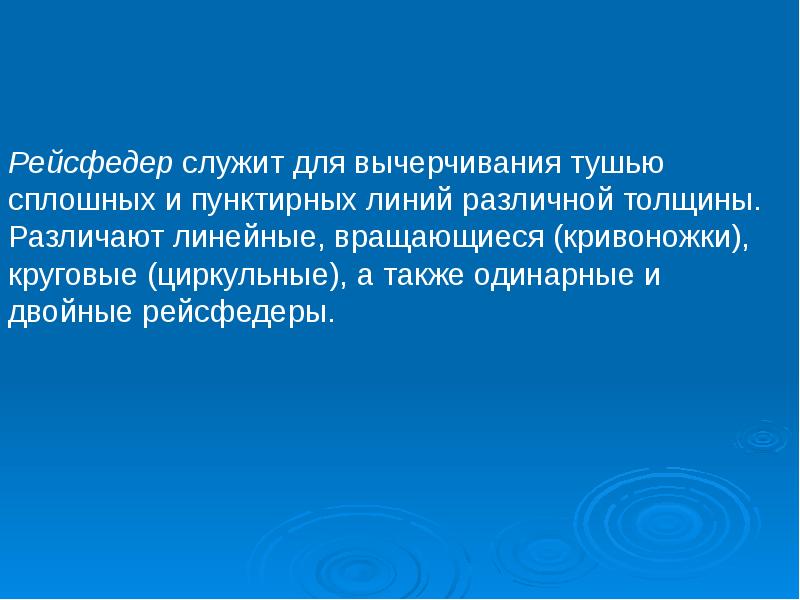

Слайд 29

Описание слайда:

Циркуль-измеритель (разметочный циркуль) предназначен для измерения длин линий с помощью масштабной линейки, откладывания на чертеже линий заданной длины, деления отрезков и дуг окружностей на равные части и т. д. Циркуль-измеритель (разметочный циркуль) предназначен для измерения длин линий с помощью масштабной линейки, откладывания на чертеже линий заданной длины, деления отрезков и дуг окружностей на равные части и т. д.
