Вы можете ознакомиться и скачать презентацию на тему Цифровые Электронные Устройства. Доклад-сообщение содержит 17 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ТЕМА Цифровые электронные устройства (ЦЭУ)

Слайд 2

Описание слайда:

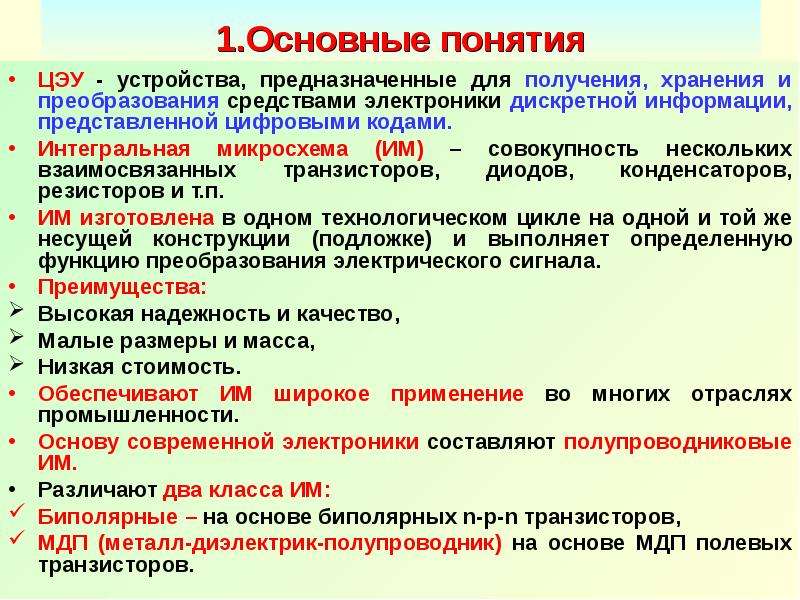

1.Основные понятия ЦЭУ - устройства, предназначенные для получения, хранения и преобразования средствами электроники дискретной информации, представленной цифровыми кодами. Интегральная микросхема (ИМ) – совокупность нескольких взаимосвязанных транзисторов, диодов, конденсаторов, резисторов и т.п. ИМ изготовлена в одном технологическом цикле на одной и той же несущей конструкции (подложке) и выполняет определенную функцию преобразования электрического сигнала. Преимущества: Высокая надежность и качество, Малые размеры и масса, Низкая стоимость. Обеспечивают ИМ широкое применение во многих отраслях промышленности. Основу современной электроники составляют полупроводниковые ИМ. Различают два класса ИМ: Биполярные – на основе биполярных n-p-n транзисторов, МДП (металл-диэлектрик-полупроводник) на основе МДП полевых транзисторов.

Слайд 3

Описание слайда:

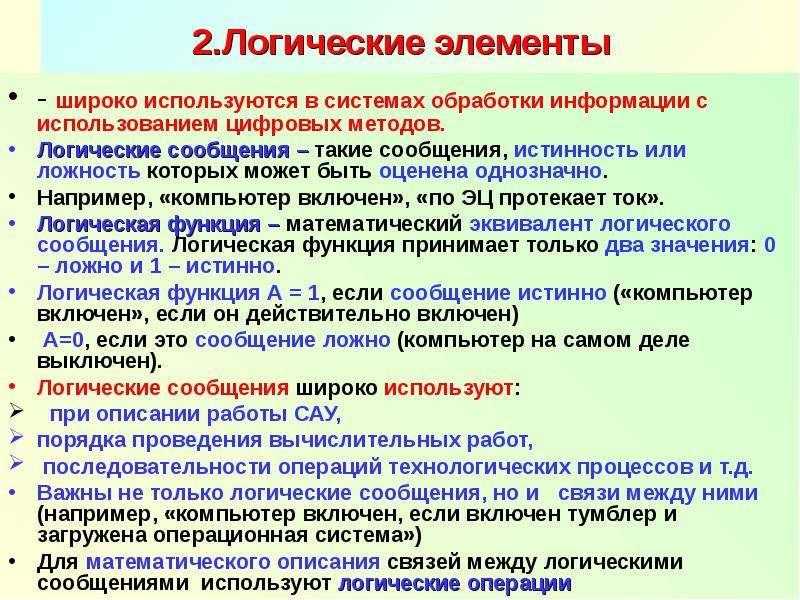

2.Логические элементы - широко используются в системах обработки информации с использованием цифровых методов. Логические сообщения – такие сообщения, истинность или ложность которых может быть оценена однозначно. Например, «компьютер включен», «по ЭЦ протекает ток». Логическая функция – математический эквивалент логического сообщения. Логическая функция принимает только два значения: 0 – ложно и 1 – истинно. Логическая функция А = 1, если сообщение истинно («компьютер включен», если он действительно включен) А=0, если это сообщение ложно (компьютер на самом деле выключен). Логические сообщения широко используют: при описании работы САУ, порядка проведения вычислительных работ, последовательности операций технологических процессов и т.д. Важны не только логические сообщения, но и связи между ними (например, «компьютер включен, если включен тумблер и загружена операционная система») Для математического описания связей между логическими сообщениями используют логические операции

Слайд 4

Описание слайда:

3.Основные логические операции 1. Операция «НЕ» (логическое отрицание, инверсия).

Слайд 5

Описание слайда:

2. Операция «ИЛИ» (логическое сложение или дизъюнкция). 2. Операция «ИЛИ» (логическое сложение или дизъюнкция). F=A+B или F=A∨B (читается А или В)

Слайд 6

Описание слайда:

3. Операция «И» (логическое умножение или конъюнкция) 3. Операция «И» (логическое умножение или конъюнкция)

Слайд 7

Описание слайда:

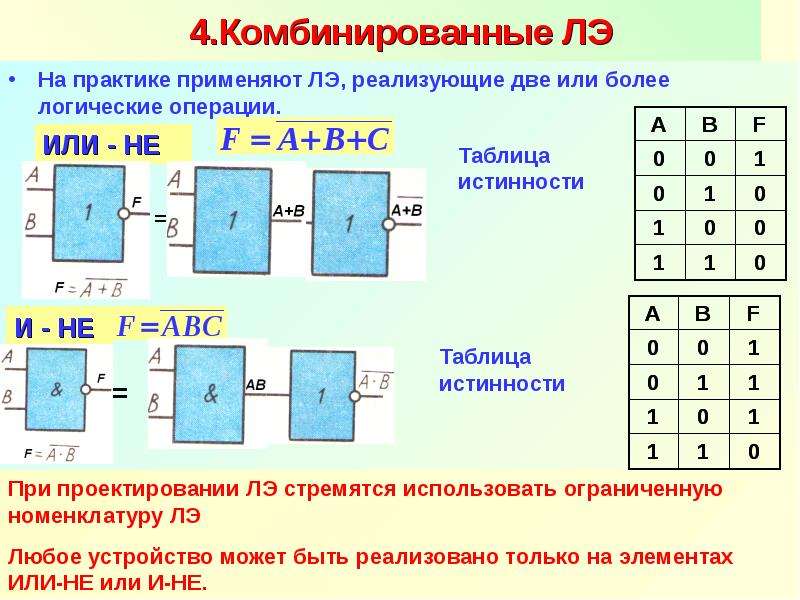

4.Комбинированные ЛЭ На практике применяют ЛЭ, реализующие две или более логические операции.

Слайд 8

Описание слайда:

Лекция №16

Слайд 9

Описание слайда:

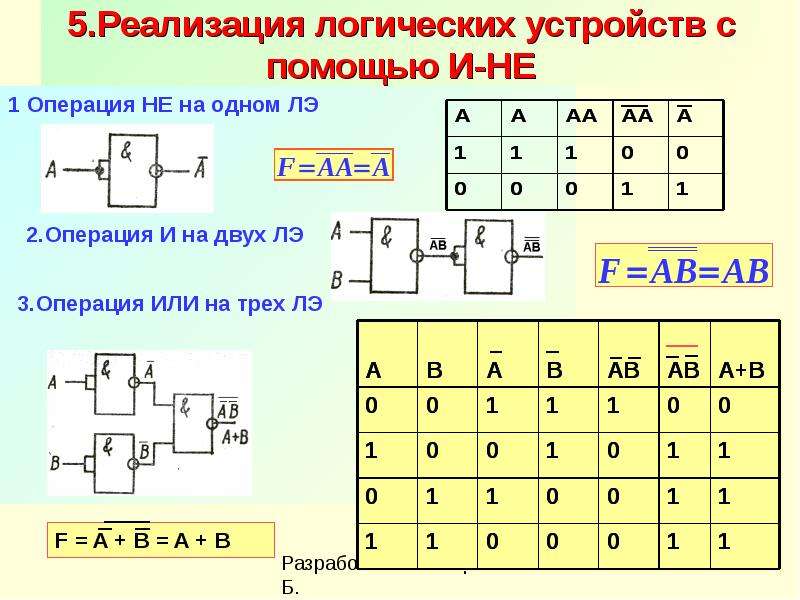

5.Реализация логических устройств с помощью И-НЕ 1 Операция НЕ на одном ЛЭ

Слайд 10

Описание слайда:

6.Техническая реализация И-НЕ ЛЭ «И-НЕ» реализован с помощью транзисторно-транзисторной логики (ТТЛ). Элементы ТТЛ имеют большее быстродействие, чем ранее рассмотренные ЛЭ, реализованные с помощью схем диодно-транзисторной логики (ДТЛ). Основой класса ТТЛ элементов является использование многоэмиттерного транзистора (ТМ), заменяющего диоды в схемах ДТЛ. Отличие ТМ состоит в наличии нескольких эмиттерных областей с общими базовыми и коллекторными слоями.

Слайд 11

Описание слайда:

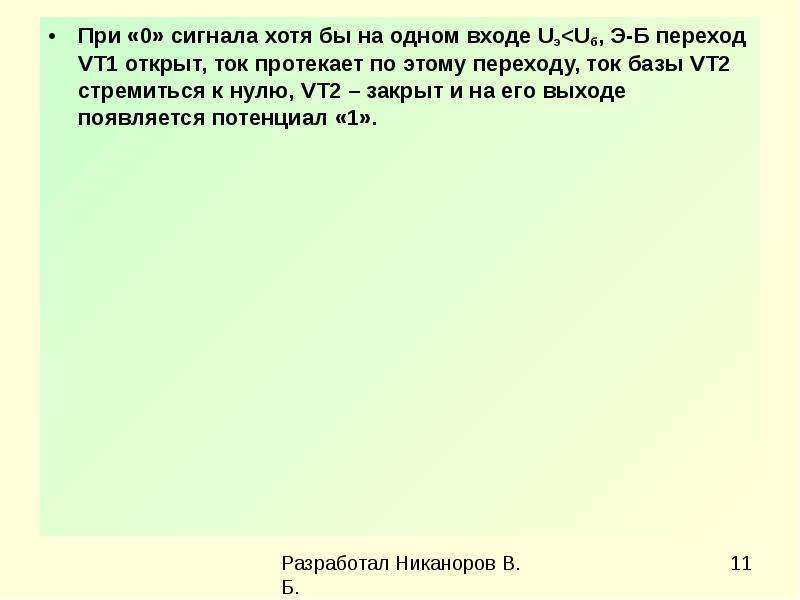

При «0» сигнала хотя бы на одном входе Uэ

Слайд 12

Описание слайда:

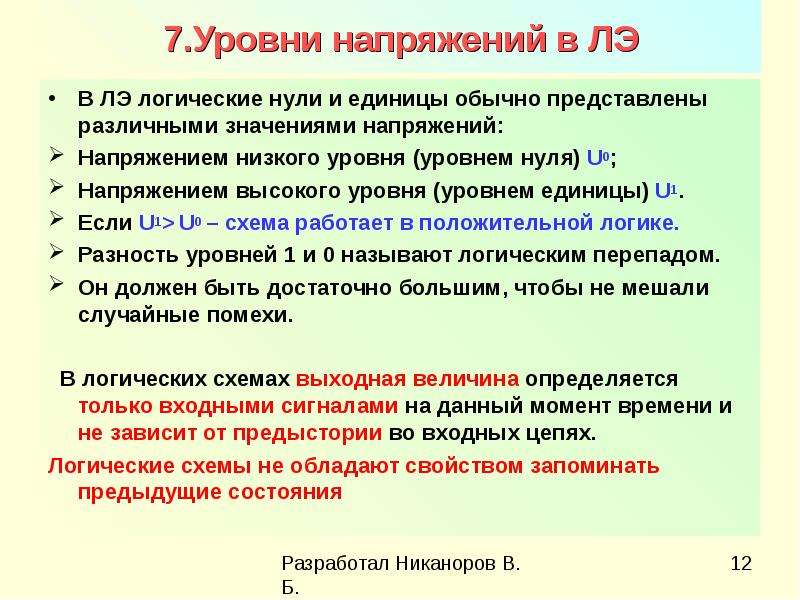

7.Уровни напряжений в ЛЭ В ЛЭ логические нули и единицы обычно представлены различными значениями напряжений: Напряжением низкого уровня (уровнем нуля) U0; Напряжением высокого уровня (уровнем единицы) U1. Если U1> U0 – схема работает в положительной логике. Разность уровней 1 и 0 называют логическим перепадом. Он должен быть достаточно большим, чтобы не мешали случайные помехи. В логических схемах выходная величина определяется только входными сигналами на данный момент времени и не зависит от предыстории во входных цепях. Логические схемы не обладают свойством запоминать предыдущие состояния

Слайд 13

Описание слайда:

Пример №1 Схема с резервным источником питания – Используется в ответственных устройствах, например, в электронных часах, которые должны непрерывно работать даже при отключении основной сети.
