Квантовая радиофизика Санкт-Петербург, 2017

Слайд 2

Описание слайда:

Циклирование фазы

Слайд 3

Описание слайда:

Выбор одной когерентности Приёмник: (0, 270, 180, 90) Δp=-3: (0, 270, 180, 90) -> (+, +, +, +) Δp=-2: (0, 180, 0, 180) -> (+, 0, -, 0) Δp=-1: (0, 90, 180, 270) -> (+, -, +, -) Δp=0: (0, 0, 0, 0) -> (+, 0, -, 0) Однако Δp=1: (0, 270, 180, 90) -> (+, +, +, +) Необходимо дополнительное циклирование

Слайд 4

Описание слайда:

Пространственная чувствительность ЯМР-экспериментов

Слайд 5

Описание слайда:

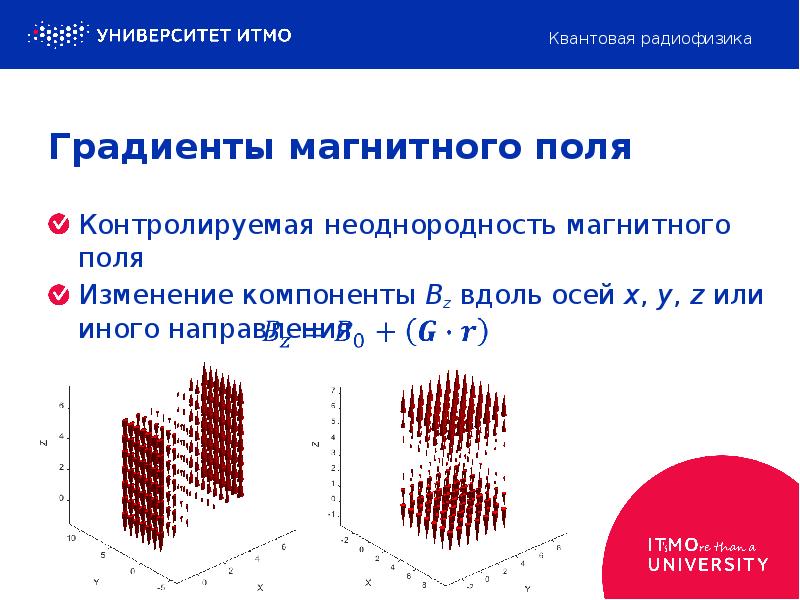

Градиенты магнитного поля Контролируемая неоднородность магнитного поля Изменение компоненты Bz вдоль осей x, y, z или иного направления

Слайд 6

Описание слайда:

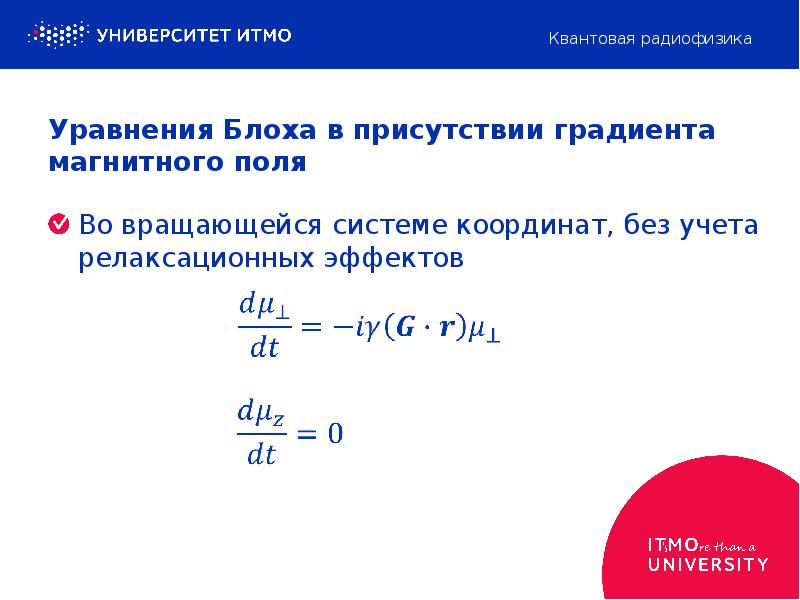

Уравнения Блоха в присутствии градиента магнитного поля Во вращающейся системе координат, без учета релаксационных эффектов

Слайд 7

Описание слайда:

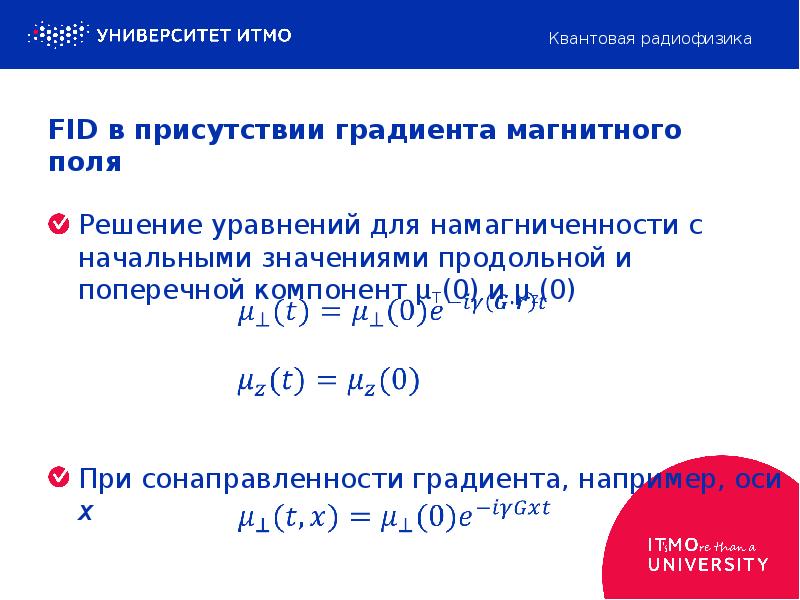

FID в присутствии градиента магнитного поля Решение уравнений для намагниченности с начальными значениями продольной и поперечной компонент µT(0) и µz(0) При сонаправленности градиента, например, оси x

Слайд 8

Описание слайда:

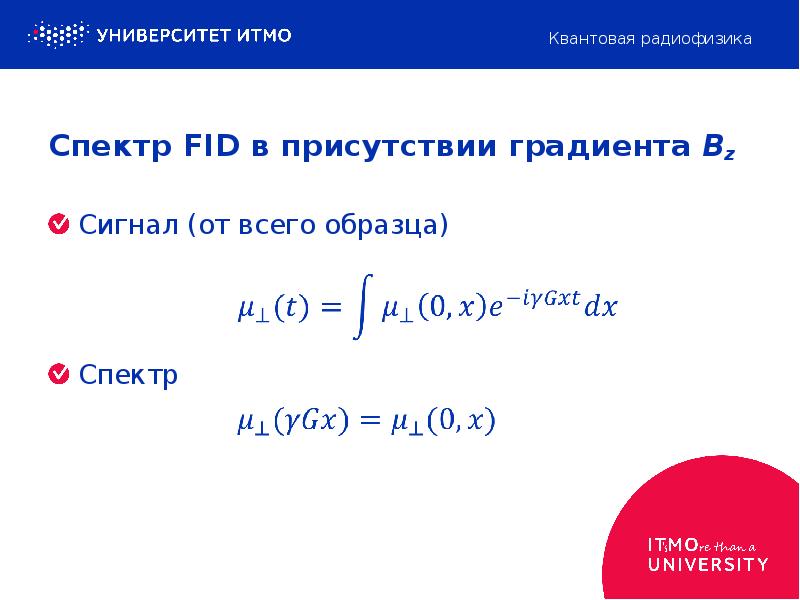

Спектр FID в присутствии градиента Bz Сигнал (от всего образца) Спектр

Слайд 9

Описание слайда:

Спектр FID в присутствии градиента Bz Сигнал (от всего образца) Спектр

Слайд 10

Описание слайда:

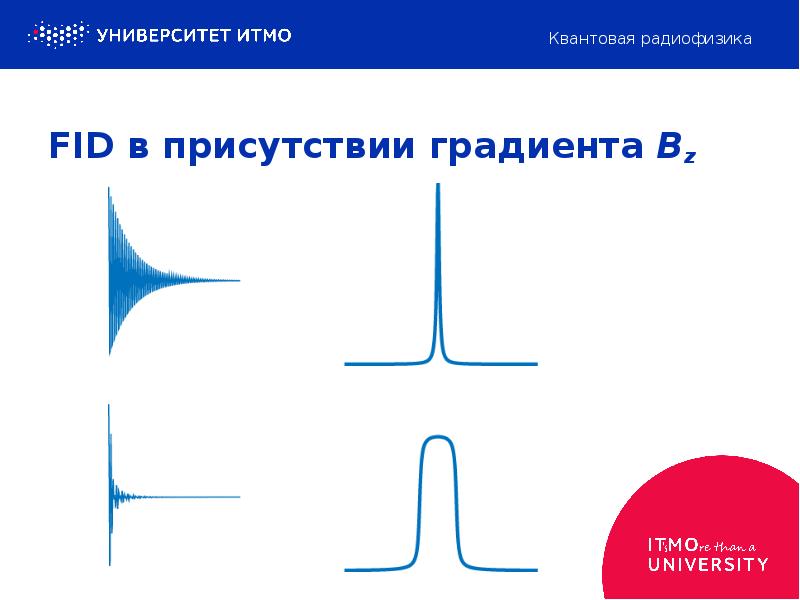

FID в присутствии градиента Bz

Слайд 11

Описание слайда:

Чувствительность ЯМР-экспериментов к движению

Слайд 12

Описание слайда:

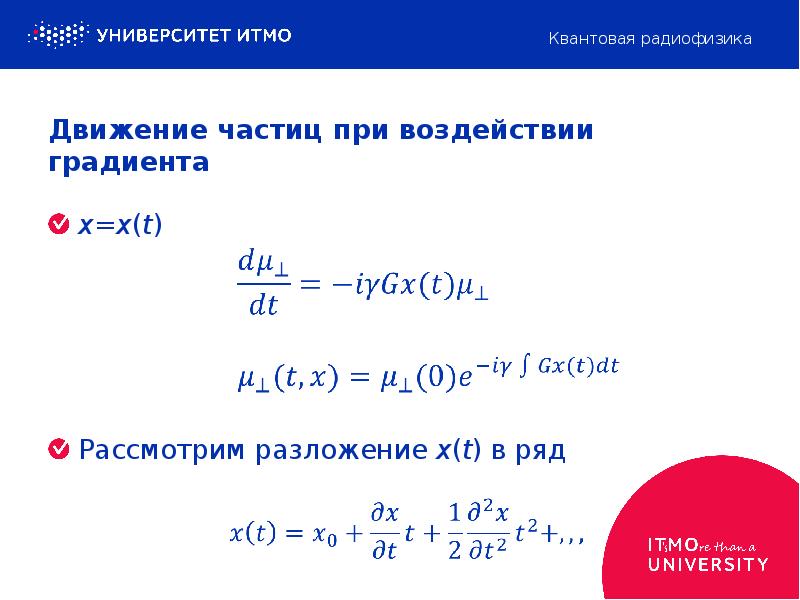

Движение частиц при воздействии градиента x=x(t) Рассмотрим разложение x(t) в ряд

Слайд 13

Описание слайда:

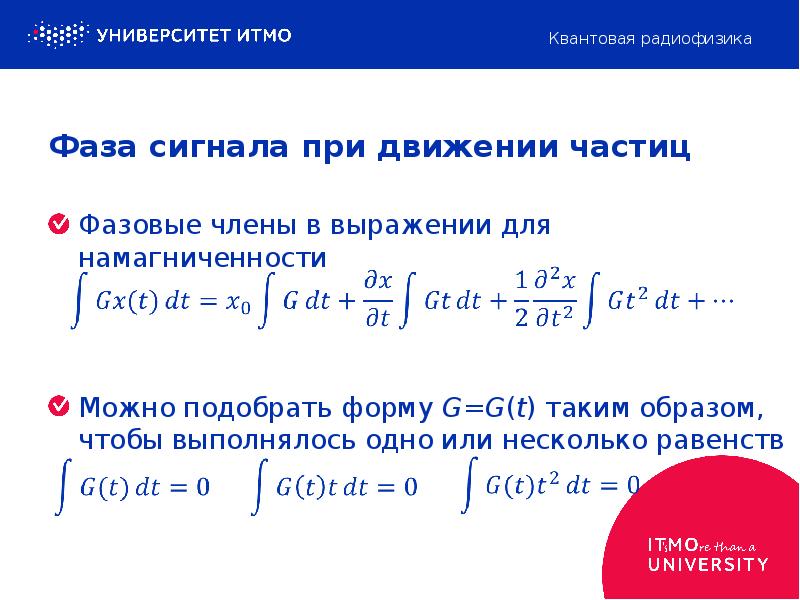

Фаза сигнала при движении частиц Фазовые члены в выражении для намагниченности Можно подобрать форму G=G(t) таким образом, чтобы выполнялось одно или несколько равенств

Слайд 14

Описание слайда:

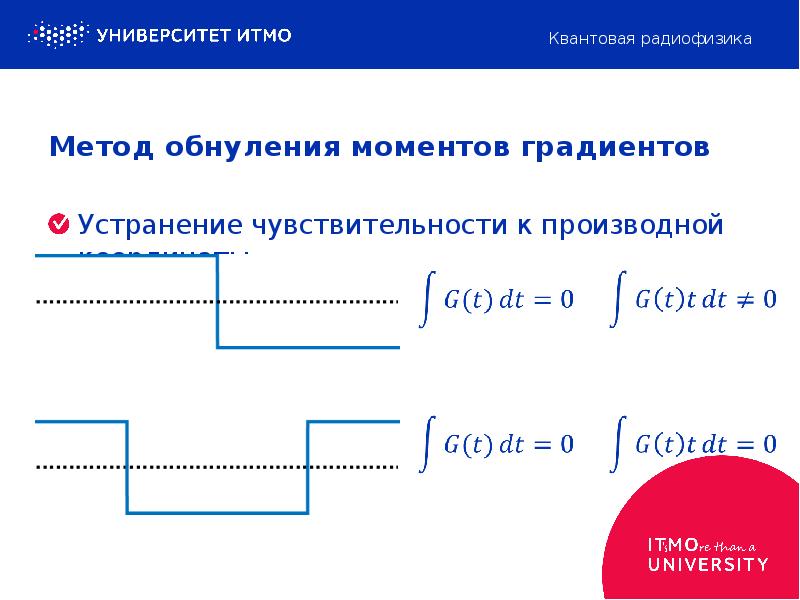

Метод обнуления моментов градиентов Устранение чувствительности к производной координаты

Слайд 15

Описание слайда:

Метод обнуления моментов градиентов Устранение чувствительности к производной координаты

Слайд 16

Описание слайда:

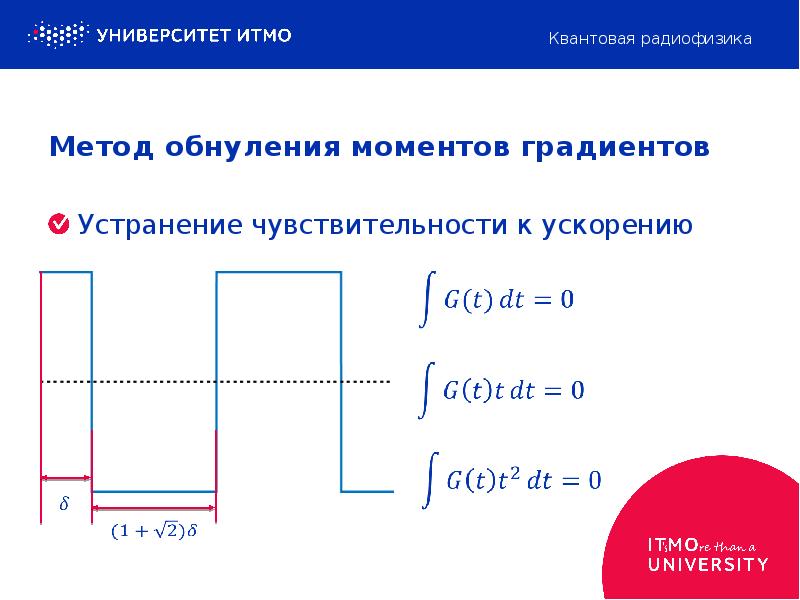

Метод обнуления моментов градиентов Устранение чувствительности к ускорению

Слайд 17

Описание слайда:

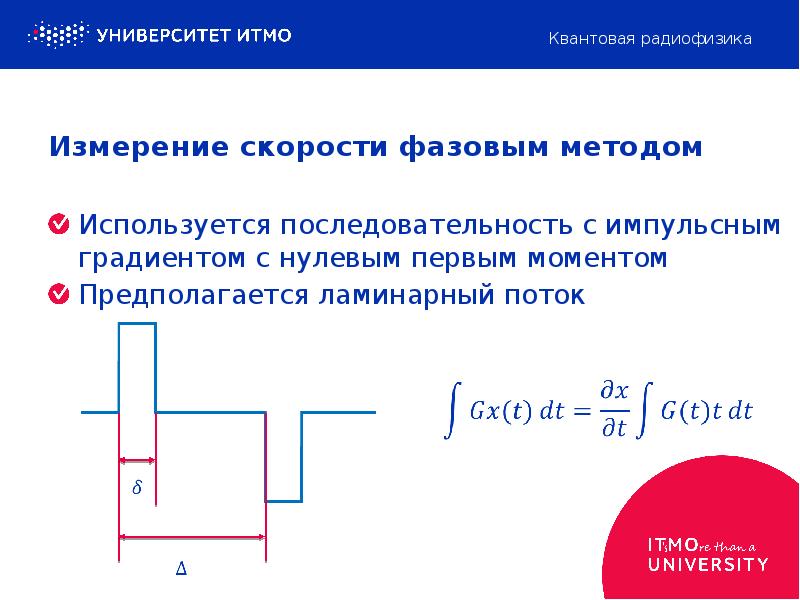

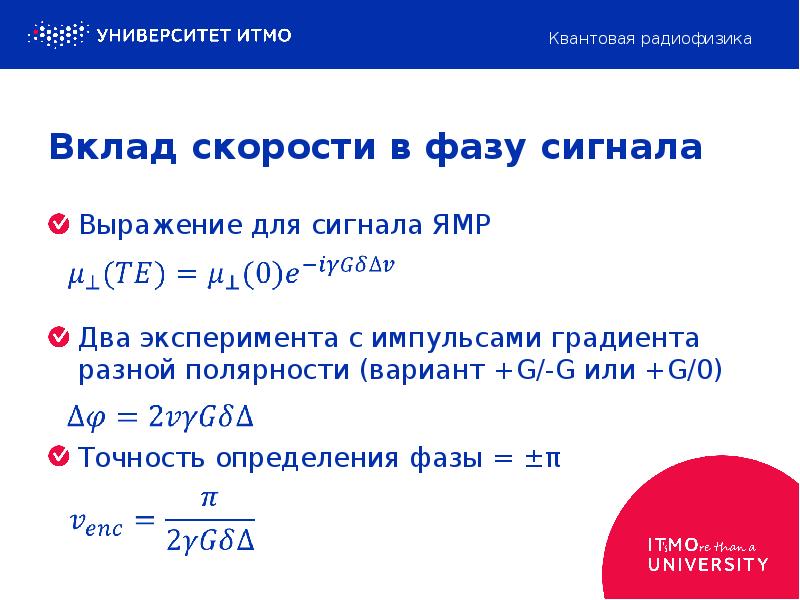

Измерение скорости фазовым методом Используется последовательность с импульсным градиентом с нулевым первым моментом Предполагается ламинарный поток

Слайд 18

Описание слайда:

Вклад скорости в фазу сигнала Выражение для сигнала ЯМР Два эксперимента с импульсами градиента разной полярности (вариант +G/-G или +G/0) Точность определения фазы = ±π
