Слайд 1

Описание слайда:

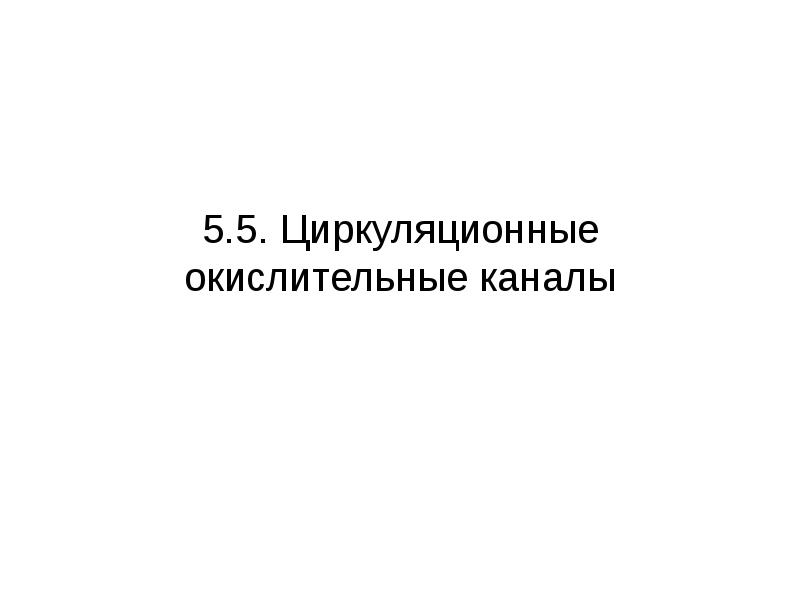

5.5. Циркуляционные окислительные каналы

Слайд 2

Описание слайда:

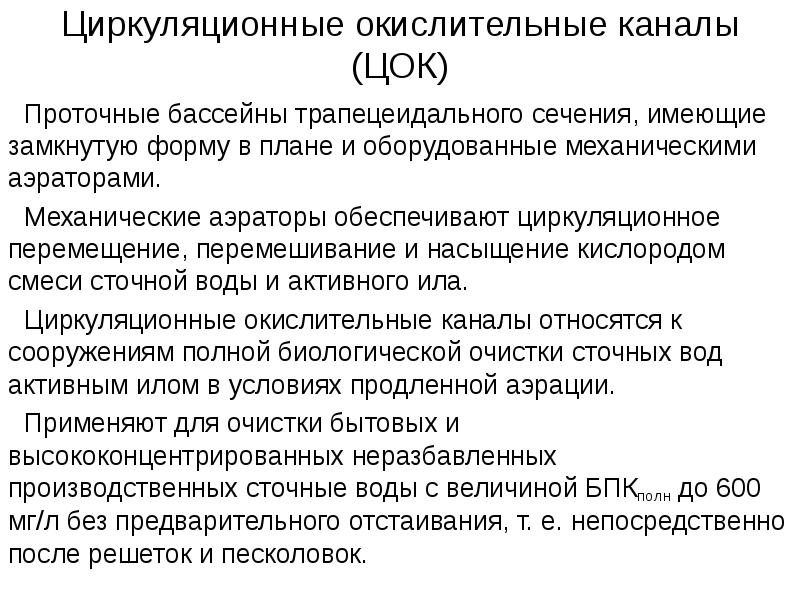

Циркуляционные окислительные каналы (ЦОК) Проточные бассейны трапецеидального сечения, имеющие замкнутую форму в плане и оборудованные механическими аэраторами. Механические аэраторы обеспечивают циркуляционное перемещение, перемешивание и насыщение кислородом смеси сточной воды и активного ила. Циркуляционные окислительные каналы относятся к сооружениям полной биологической очистки сточных вод активным илом в условиях продленной аэрации. Применяют для очистки бытовых и высококонцентрированных неразбавленных производственных сточные воды с величиной БПКполн до 600 мг/л без предварительного отстаивания, т. е. непосредственно после решеток и песколовок.

Слайд 3

Описание слайда:

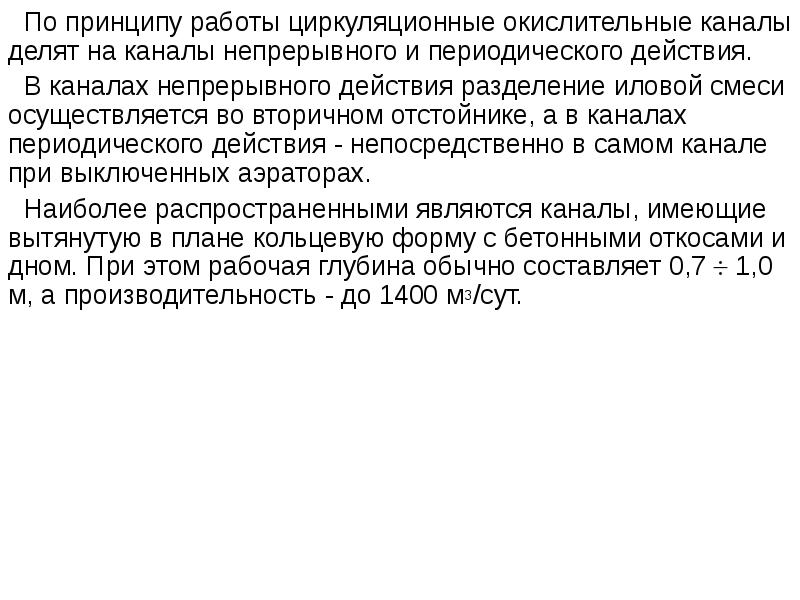

По принципу работы циркуляционные окислительные каналы делят на каналы непрерывного и периодического действия. По принципу работы циркуляционные окислительные каналы делят на каналы непрерывного и периодического действия. В каналах непрерывного действия разделение иловой смеси осуществляется во вторичном отстойнике, а в каналах периодического действия - непосредственно в самом канале при выключенных аэраторах. Наиболее распространенными являются каналы, имеющие вытянутую в плане кольцевую форму с бетонными откосами и дном. При этом рабочая глубина обычно составляет 0,7  1,0 м, а производительность - до 1400 м3/сут.

Слайд 4

Описание слайда:

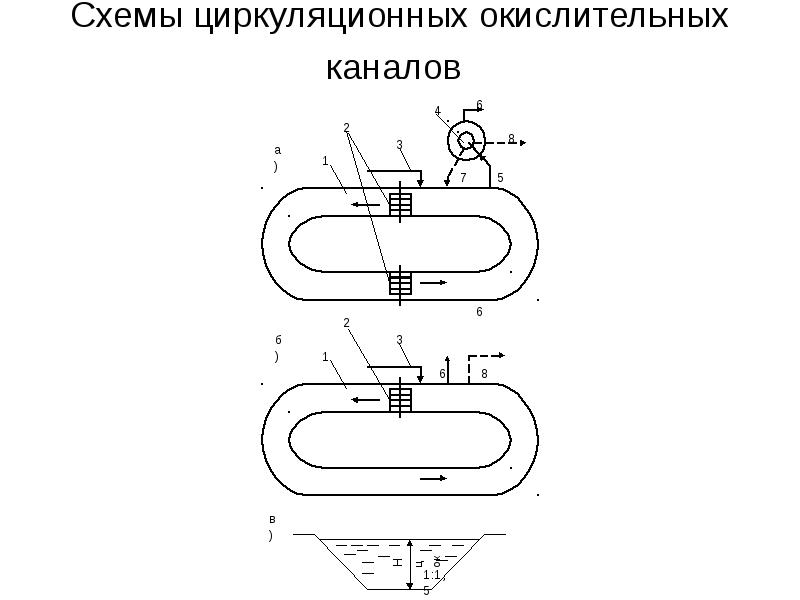

Схемы циркуляционных окислительных каналов

Слайд 5

Описание слайда:

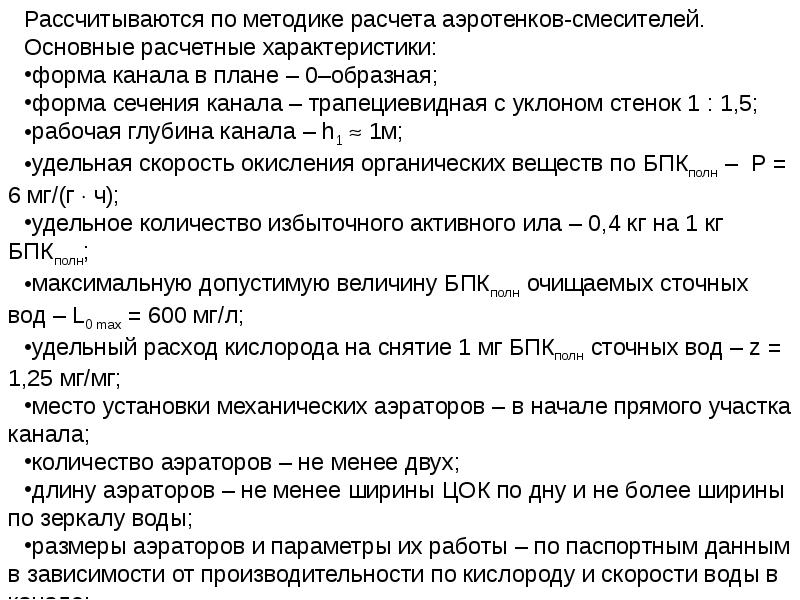

Основы расчета

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

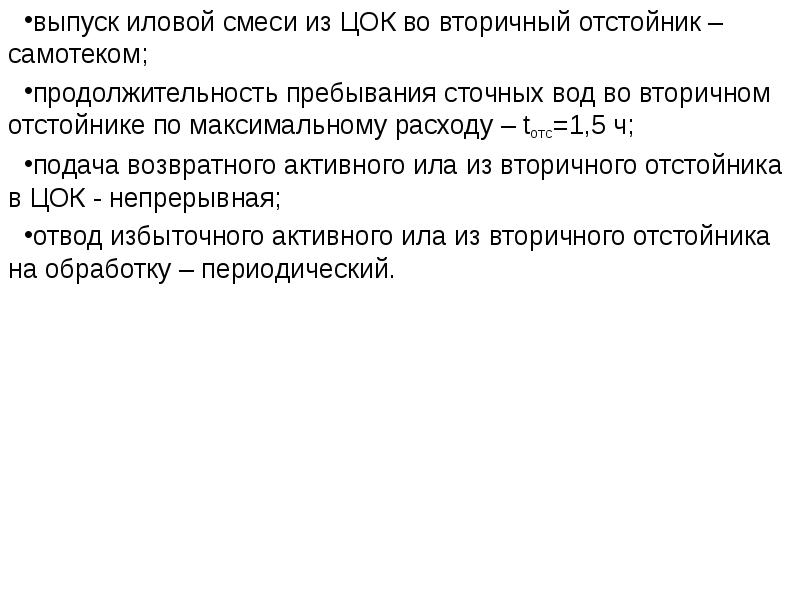

выпуск иловой смеси из ЦОК во вторичный отстойник – самотеком; выпуск иловой смеси из ЦОК во вторичный отстойник – самотеком; продолжительность пребывания сточных вод во вторичном отстойнике по максимальному расходу – tотс=1,5 ч; подача возвратного активного ила из вторичного отстойника в ЦОК - непрерывная; отвод избыточного активного ила из вторичного отстойника на обработку – периодический.
