Слайд 1


Давление в дуге аорты, слайд №1
Описание слайда:

Слайд 2


Дуга аорты
Описание слайда:
Дуга аорты

Слайд 3

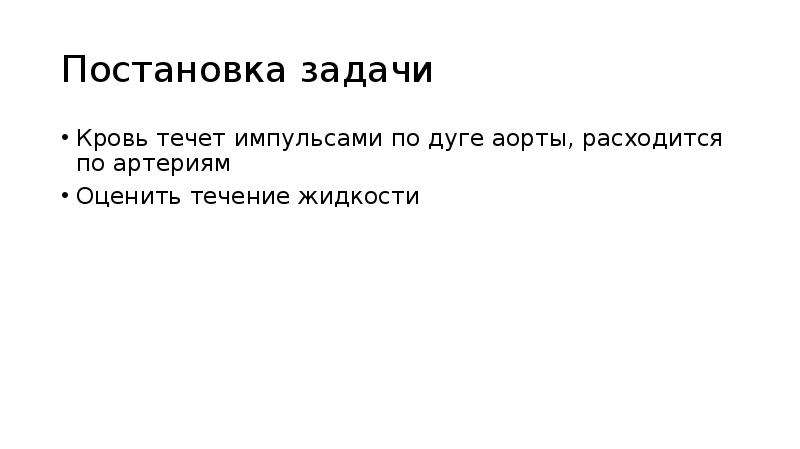

Постановка задачи Кровь течет импульсами по дуге аорты, расходится по артериям Оценить течение жидкости
Описание слайда:
Постановка задачи Кровь течет импульсами по дуге аорты, расходится по артериям Оценить течение жидкости

Слайд 4


Начальные настройки 3d Laminar flow Time dependent
Описание слайда:
Начальные настройки 3d Laminar flow Time dependent

Слайд 5

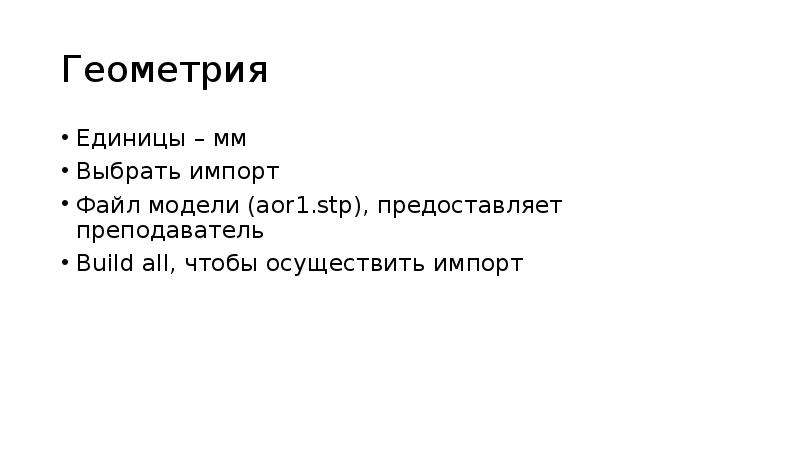

Геометрия Единицы – мм Выбрать импорт Файл модели (aor1.stp), предоставляет преподаватель Build all, чтобы осуществить импорт
Описание слайда:
Геометрия Единицы – мм Выбрать импорт Файл модели (aor1.stp), предоставляет преподаватель Build all, чтобы осуществить импорт

Слайд 6

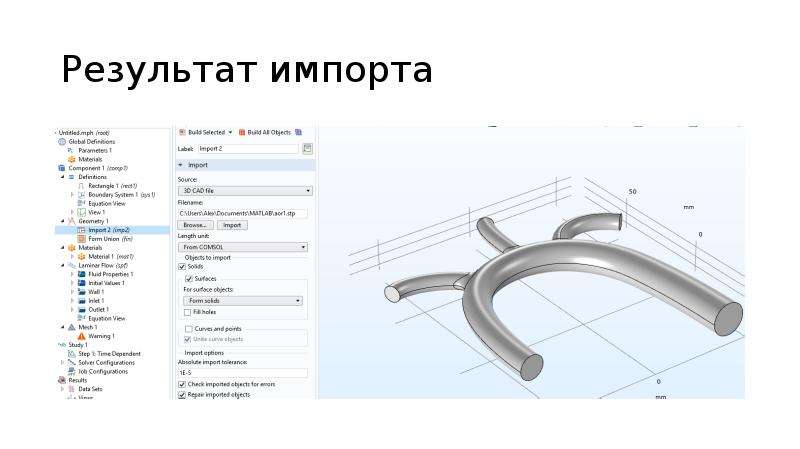

Результат импорта
Описание слайда:
Результат импорта

Слайд 7

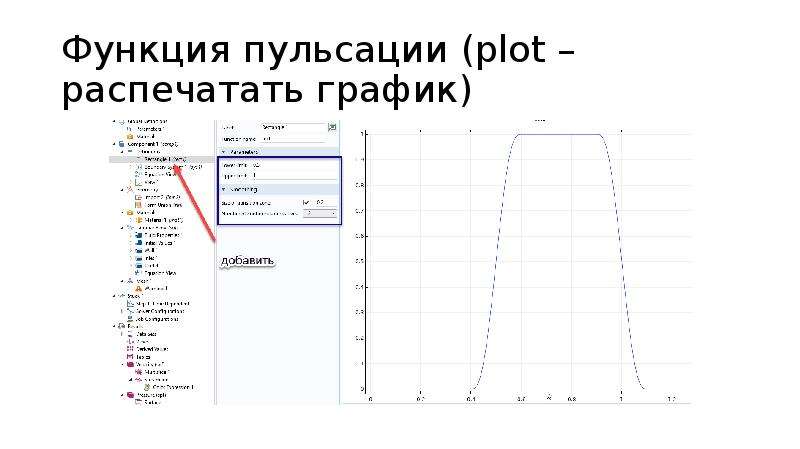

Функция пульсации (plot – распечатать график)
Описание слайда:
Функция пульсации (plot – распечатать график)

Слайд 8


Добавить материал
Описание слайда:
Добавить материал

Слайд 9

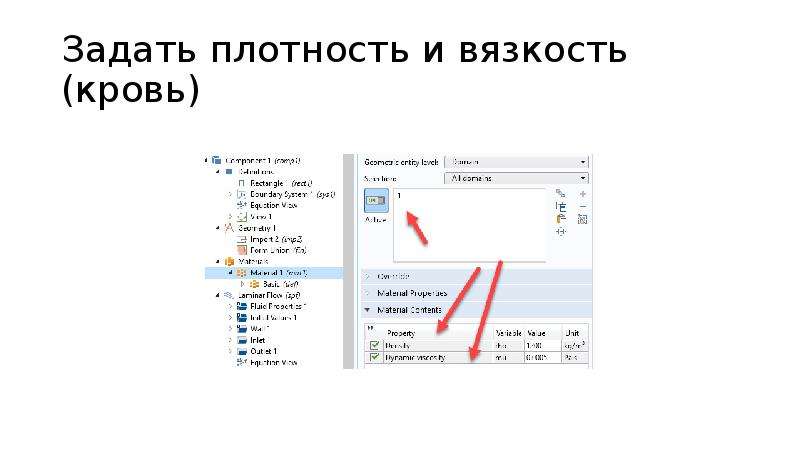

Задать плотность и вязкость (кровь)
Описание слайда:
Задать плотность и вязкость (кровь)

Слайд 10

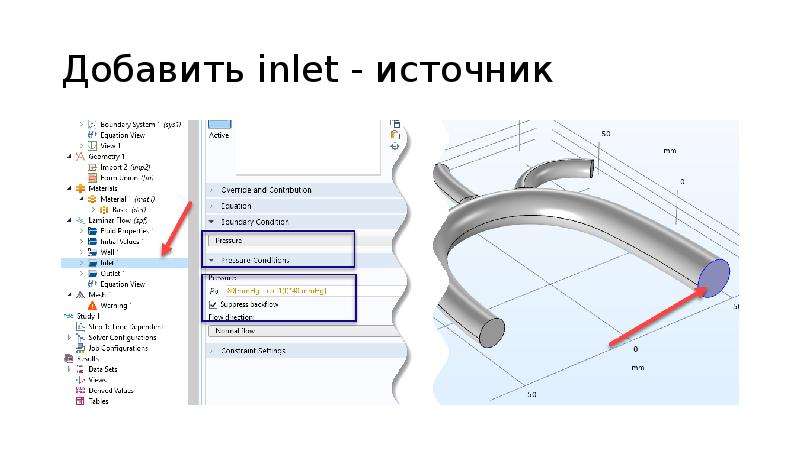

Добавить inlet - источник
Описание слайда:
Добавить inlet - источник

Слайд 11

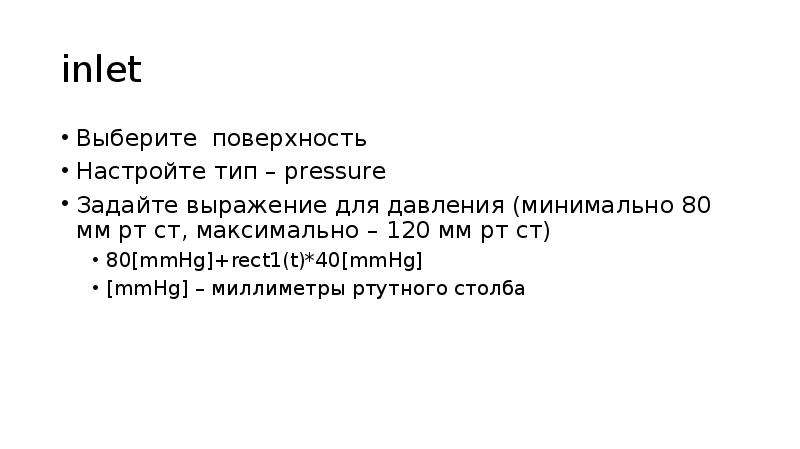

inlet Выберите поверхность Настройте тип – pressure Задайте выражение для давления (минимально 80 мм рт ст, максимально – 120 мм рт ст)...
Описание слайда:
inlet Выберите поверхность Настройте тип – pressure Задайте выражение для давления (минимально 80 мм рт ст, максимально – 120 мм рт ст) 80[mmHg]+rect1(t)*40[mmHg] [mmHg] – миллиметры ртутного столба

Слайд 12

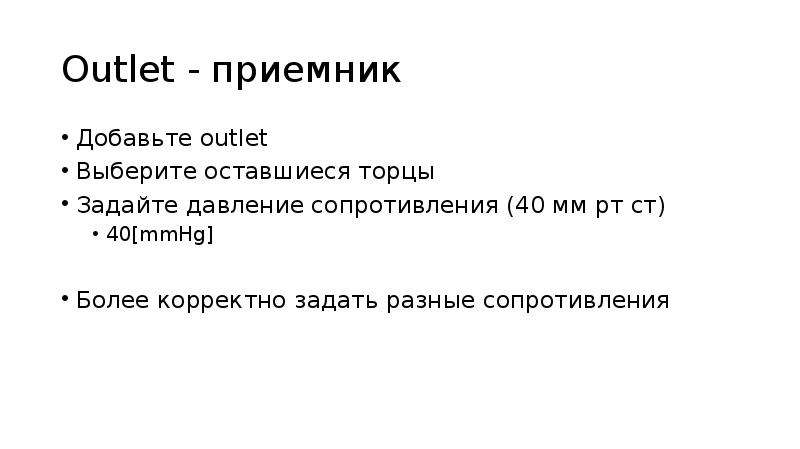

Outlet - приемник Добавьте outlet Выберите оставшиеся торцы Задайте давление сопротивления (40 мм рт ст) 40[mmHg] Более корректно задать разные...
Описание слайда:
Outlet - приемник Добавьте outlet Выберите оставшиеся торцы Задайте давление сопротивления (40 мм рт ст) 40[mmHg] Более корректно задать разные сопротивления

Слайд 13


Давление в дуге аорты, слайд №13
Описание слайда:

Слайд 14

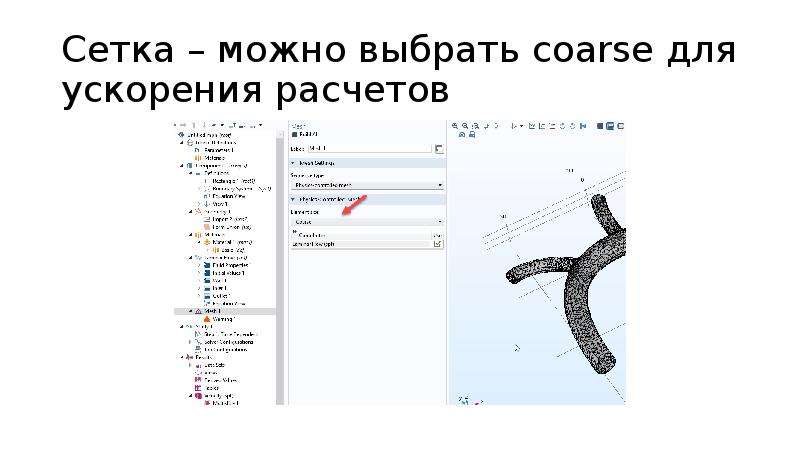

Сетка – можно выбрать coarse для ускорения расчетов
Описание слайда:
Сетка – можно выбрать coarse для ускорения расчетов

Слайд 15

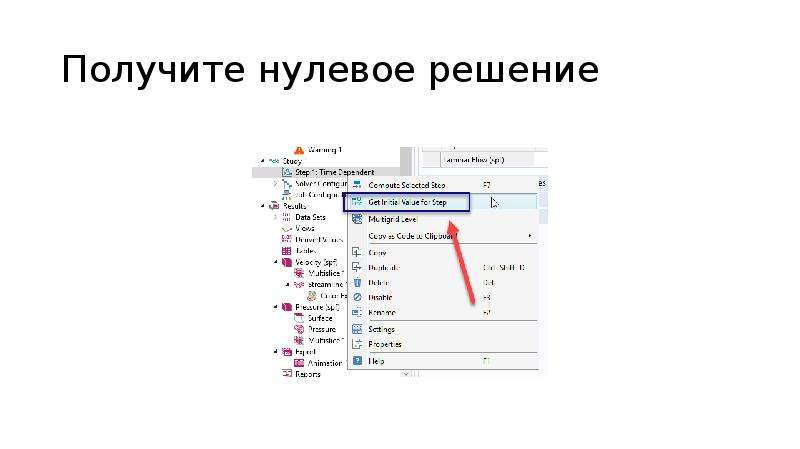

Получите нулевое решение
Описание слайда:
Получите нулевое решение

Слайд 16

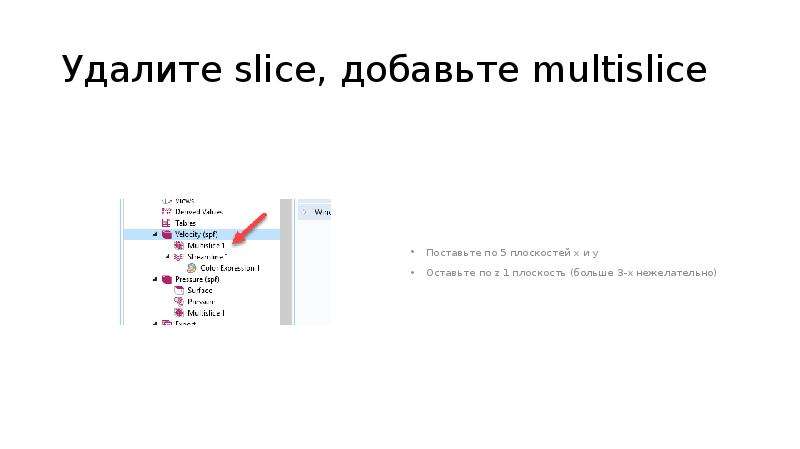

Удалите slice, добавьте multislice Поставьте по 5 плоскостей x и y Оставьте по z 1 плоскость (больше 3-х нежелательно)
Описание слайда:
Удалите slice, добавьте multislice Поставьте по 5 плоскостей x и y Оставьте по z 1 плоскость (больше 3-х нежелательно)

Слайд 17

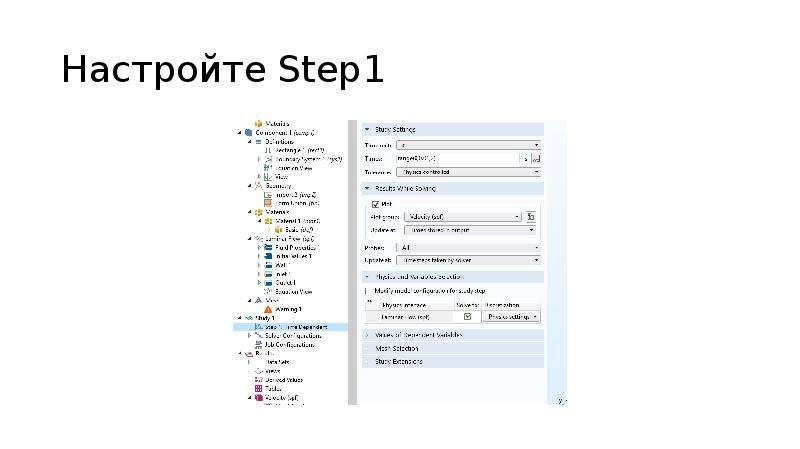

Настройте Step1
Описание слайда:
Настройте Step1

Слайд 18

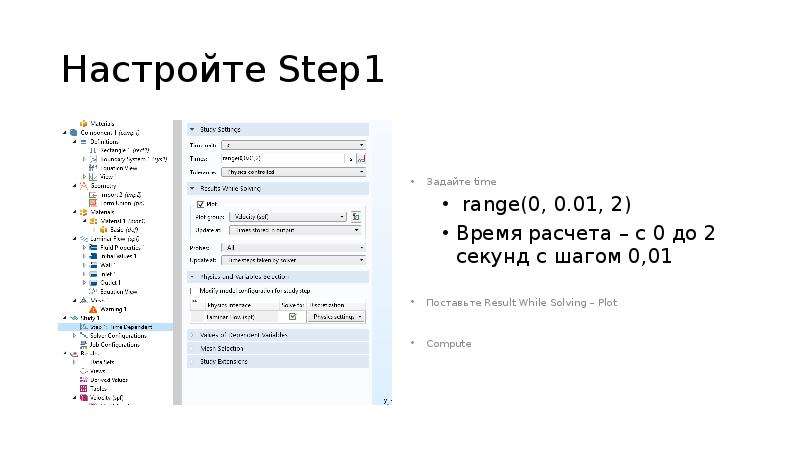

Настройте Step1 Задайте time range(0, 0.01, 2) Время расчета – с 0 до 2 секунд с шагом 0,01 Поставьте Result While Solving – Plot Compute
Описание слайда:
Настройте Step1 Задайте time range(0, 0.01, 2) Время расчета – с 0 до 2 секунд с шагом 0,01 Поставьте Result While Solving – Plot Compute

Слайд 19

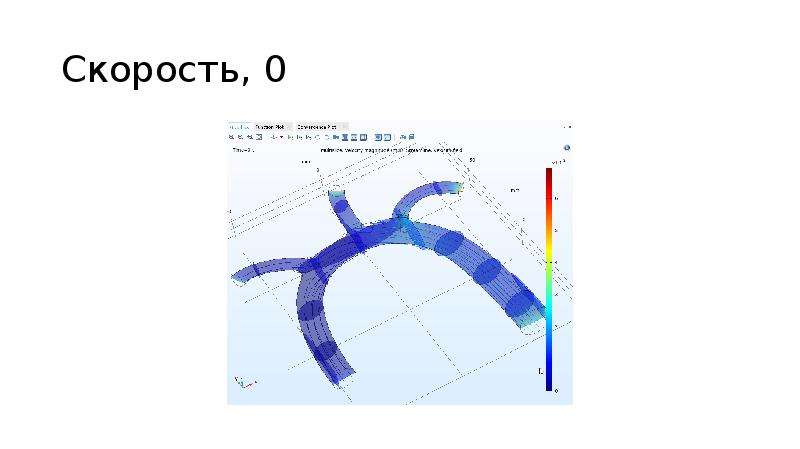

Скорость, 0
Описание слайда:
Скорость, 0

Слайд 20

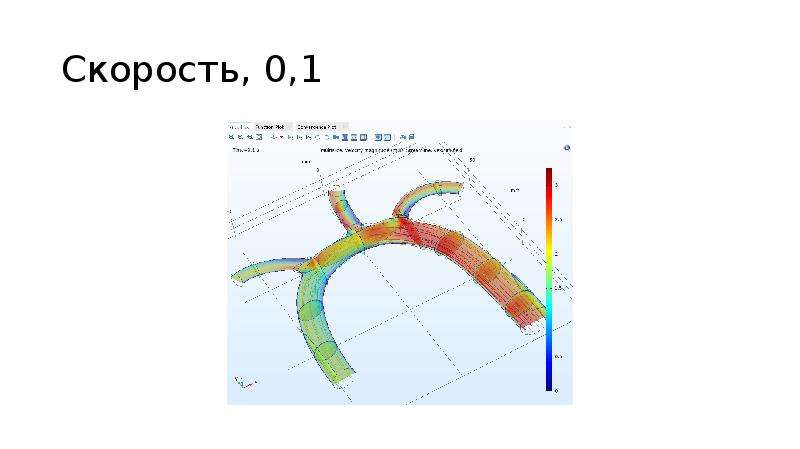

Скорость, 0,1
Описание слайда:
Скорость, 0,1

Слайд 21

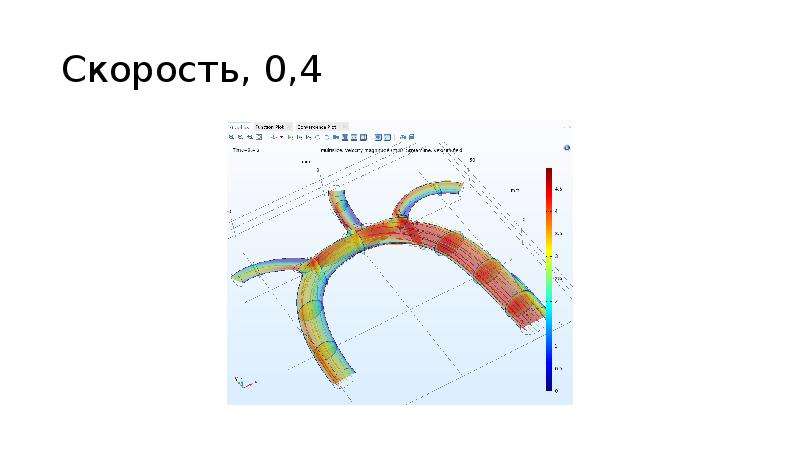

Скорость, 0,4
Описание слайда:
Скорость, 0,4

Слайд 22

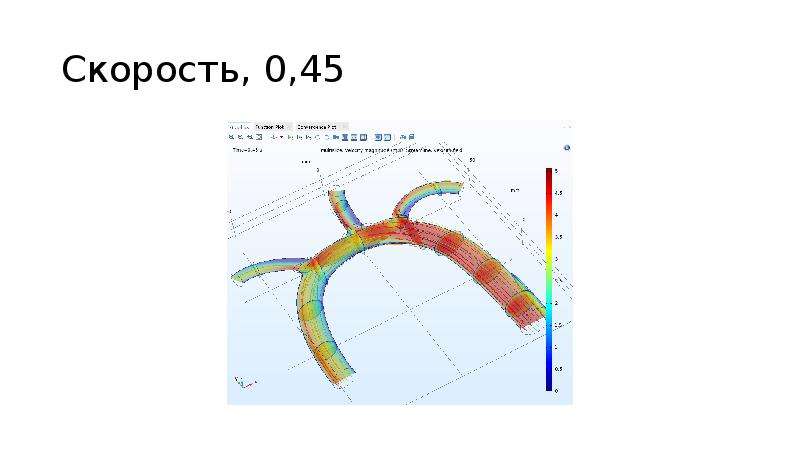

Скорость, 0,45
Описание слайда:
Скорость, 0,45

Слайд 23


0.5
Описание слайда:
0.5

Слайд 24

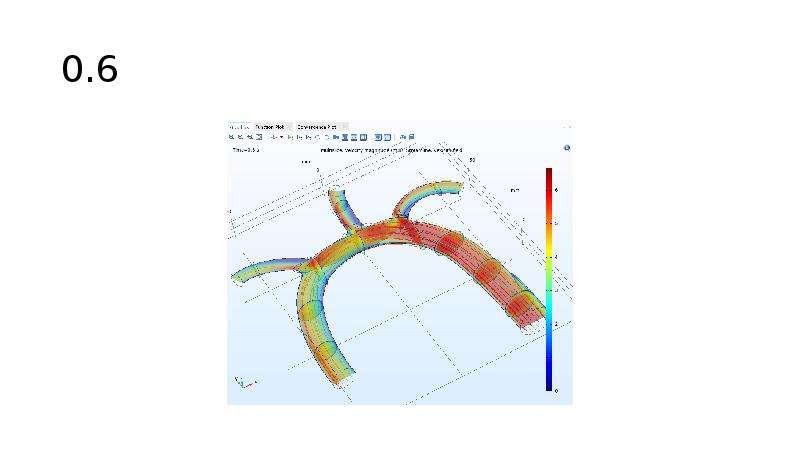

0.6
Описание слайда:
0.6

Слайд 25

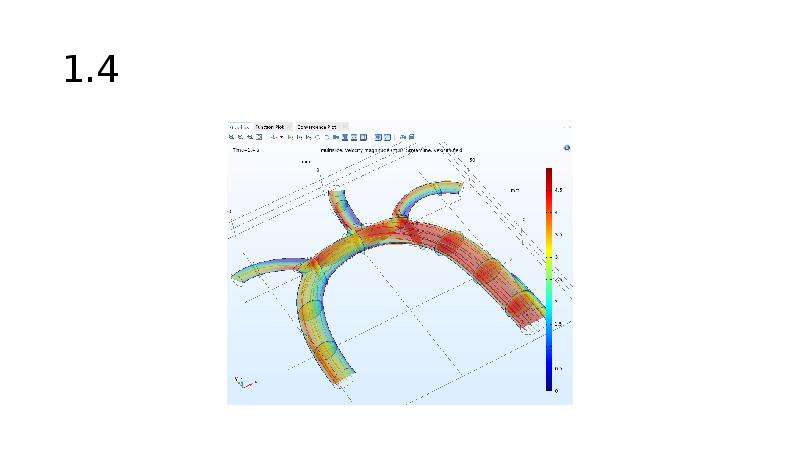

1.4
Описание слайда:
1.4

Слайд 26

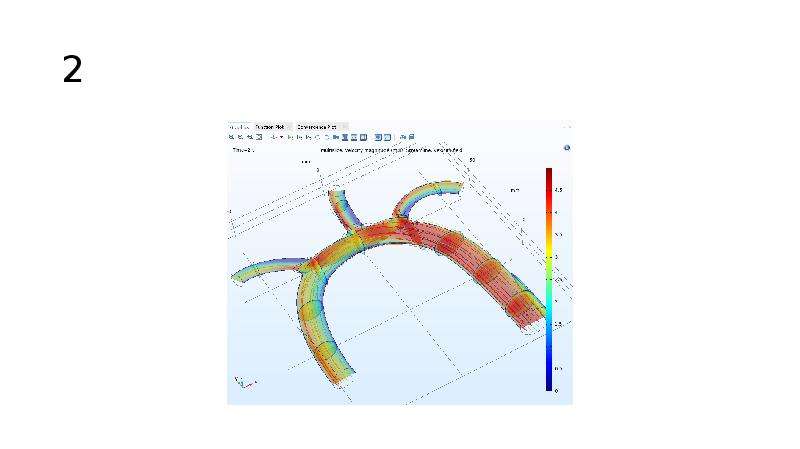

2
Описание слайда:
2

Слайд 27

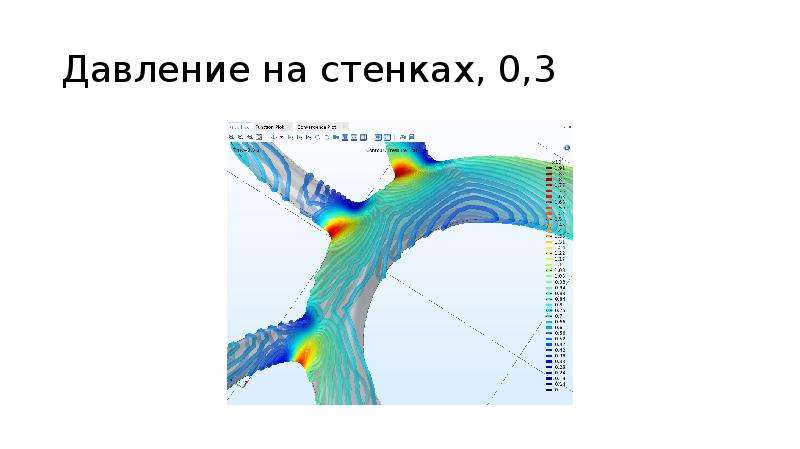

Давление на стенках, 0,3
Описание слайда:
Давление на стенках, 0,3

Слайд 28

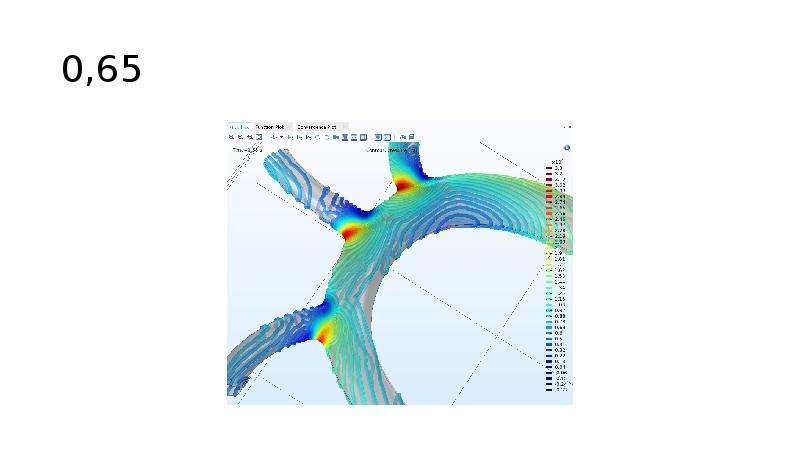

0,65
Описание слайда:
0,65

Слайд 29

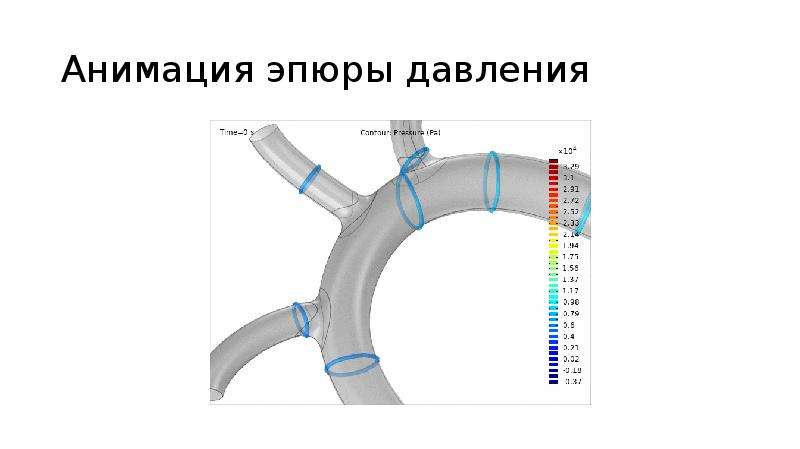

Анимация эпюры давления
Описание слайда:
Анимация эпюры давления
