Слайд 1

Описание слайда:

БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

Слайд 2

Описание слайда:

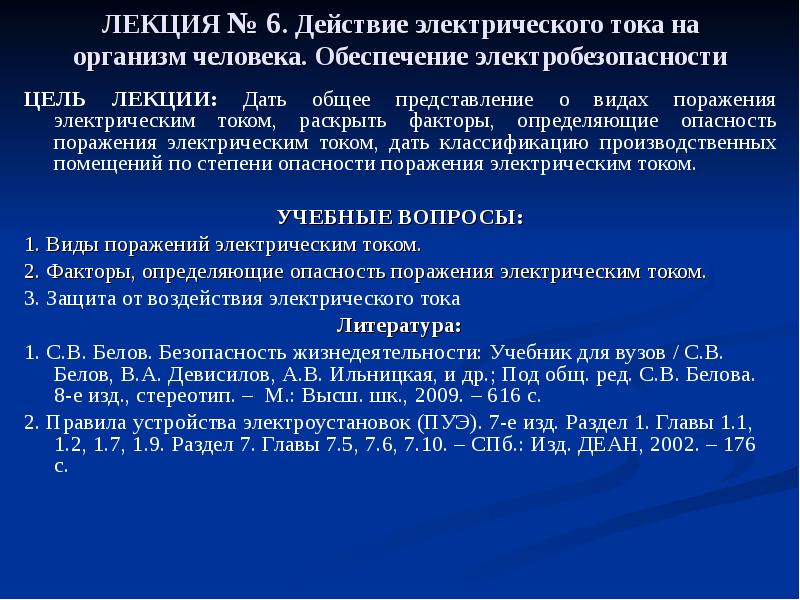

ЛЕКЦИЯ № 6. Действие электрического тока на организм человека. Обеспечение электробезопасности ЦЕЛЬ ЛЕКЦИИ: Дать общее представление о видах поражения электрическим током, раскрыть факторы, определяющие опасность поражения электрическим током, дать классификацию производственных помещений по степени опасности поражения электрическим током. УЧЕБНЫЕ ВОПРОСЫ: 1. Виды поражений электрическим током. 2. Факторы, определяющие опасность поражения электрическим током. 3. Защита от воздействия электрического тока Литература: 1. С.В. Белов. Безопасность жизнедеятельности: Учебник для вузов / С.В. Белов, В.А. Девисилов, А.В. Ильницкая, и др.; Под общ. ред. С.В. Белова. 8-е изд., стереотип. – М.: Высш. шк., 2009. – 616 с. 2. Правила устройства электроустановок (ПУЭ). 7-е изд. Раздел 1. Главы 1.1, 1.2, 1.7, 1.9. Раздел 7. Главы 7.5, 7.6, 7.10. – СПб.: Изд. ДЕАН, 2002. – 176 с.

Слайд 3

Описание слайда:

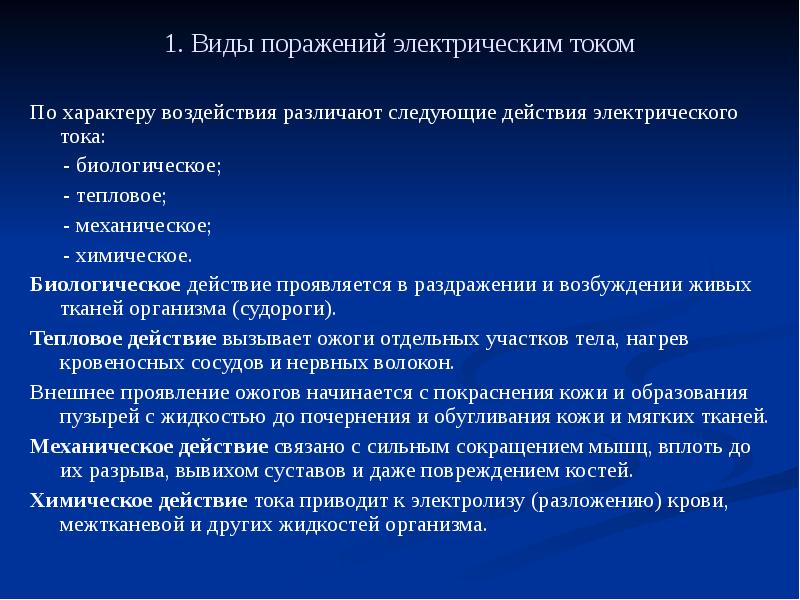

1. Виды поражений электрическим током По характеру воздействия различают следующие действия электрического тока: - биологическое; - тепловое; - механическое; - химическое. Биологическое действие проявляется в раздражении и возбуждении живых тканей организма (судороги). Тепловое действие вызывает ожоги отдельных участков тела, нагрев кровеносных сосудов и нервных волокон. Внешнее проявление ожогов начинается с покраснения кожи и образования пузырей с жидкостью до почернения и обугливания кожи и мягких тканей. Механическое действие связано с сильным сокращением мышц, вплоть до их разрыва, вывихом суставов и даже повреждением костей. Химическое действие тока приводит к электролизу (разложению) крови, межтканевой и других жидкостей организма.

Слайд 4

Описание слайда:

Виды электропоражений. 1. Ожоги - возможны при прохождении через тело человекам значительных токов (более 1 А). В тканях, через которые проходит ток как и в любом сопротивлении, выделяется некоторое количество тепла, пропорциональное приложенному напряжению и току. Этого тепла при больших токах достаточно для нагрева поражаемых тканей до температуры 60-70°С, при которой свертывается белок и возникает ожог. Такие ожоги проникают глубоко в ткани тела и поэтому очень болезненны и требуют длительного лечения, а иногда приводят к частичной или полной инвалидности. В электроустановках до 1000 В возможны также ожоги электрической дугой. В этом случае дуга возникает между токоведущими частями, а человек попадает в зону действия дуги. 2. Электрические знаки (метки тока) возникают при хорошем контакте с токоведущими частями. Они представляют собой припухлость с затвердевшей в виде мозоли кожей серого или желтовато-белого цвета круглой или овальной формы. Края электрического знака резко очерчены белой или серой каймой. Последствия электрического знака при большой его величине могут быть очень серьезными. Глубокое поражение большого участка живой ткани может привести к нарушению функций пораженного органа, хотя электрические знаки безболезненны.

Слайд 5

Описание слайда:

3. Электрометаллизация кожи - проникновение под поверхность кожи частиц металла вследствие разбрызгивания и испарения его под действием тока, например при горении дуги. Металл может проникать в кожу вследствие электролиза в местах соприкосновения человека с токоведущими частями. Поврежденный участок кожи приобретает жесткую шероховатую поверхность, цвет которой определяется цветом соединений металла, внедрившегося в кожу. Со временем металл рассасывается, и исход поражения зависит от площади пораженной поверхности кожи. 4. Поражение глаз (электроофтальмия) вследствие воздействия ультрафиолетового излучения электрической дуги или ожогов. 5. Механические повреждения (ушибы, переломы и пр.) при падениях с высоты вследствие резких непроизвольных движений или потери сознания, вызванных действием тока. 6. Электрический удар наблюдается при воздействии малых токов - обычно до нескольких сотен миллиампер и соответственно при небольших напряжениях, как правило, до 1000 В. При столь малой мощности выделение тепловой энергии ничтожно и не вызывает ожога. Ток действует на нервную систему и на мышцы, причем может возникнуть паралич пораженных органов. Паралич дыхательных мышц, а также мышц сердца, может привести к смертельному исходу.

Слайд 6

Описание слайда:

Ток величиной несколько десятков миллиампер при длительном воздействии (более 15-20 с) приводит к остановке дыхания. Но наиболее опасны остановка и фибрилляция сердца. Остановка сердца вызывается током в несколько сотен миллиампер при сравнительно малой длительности воздействия (доли секунды), причем мышцы сердца расслабляются и остаются в таком состоянии. Фибрилляция сердца заключается в беспорядочном сокращении и расслаблении мышечных волокон сердца. Сердце затрачивает значительную энергию, но не производит полезной работы, кровообращение прекращается, сердце истощается и останавливается. Как при остановке, так и при фибрилляции сердца работа сердца самостоятельно не восстанавливается. Необходимо оказание помощи. Следует отметить, что кратковременное действие больших токов - порядка нескольких ампер - не вызывает ни остановки, ни фибрилляции сердца. Сердечная мышца под действием тока обычно резко сокращается и остается в таком состоянии до отключения тока, после чего сердце продолжает работать. Более того, если через тело пострадавшего, у которого наблюдается остановка или фибрилляция сердца, пропустить ток приблизительно 4-6 А, мышцы сердца сокращаются, и после отключения тока сердце продолжает работать. На этом принципе основано действие дефибриллятора - прибора для восстановления работы сердца.

Слайд 7

Описание слайда:

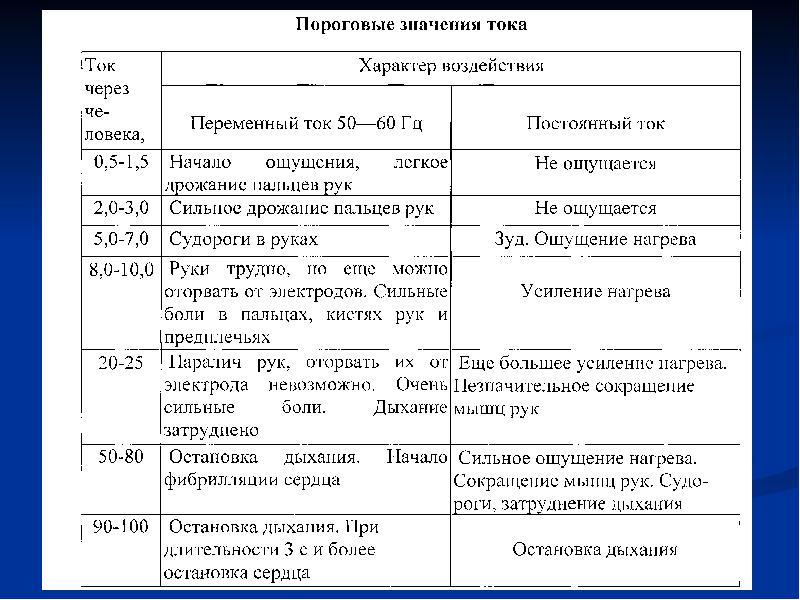

Слайд 8

Описание слайда:

2. Факторы, определяющие опасность поражения электрическим током Степень вредного воздействия электрического тока на человека при его поражении зависит от: - индивидуальных особенностей организма; - общего электрического сопротивления тела (проводимости); - напряжения и рода тока; - пути прохождения тока через тело человека; - продолжительности воздействия; - условий внешней среды (температура, влажность, запыленность) и других факторов.

Слайд 9

Описание слайда:

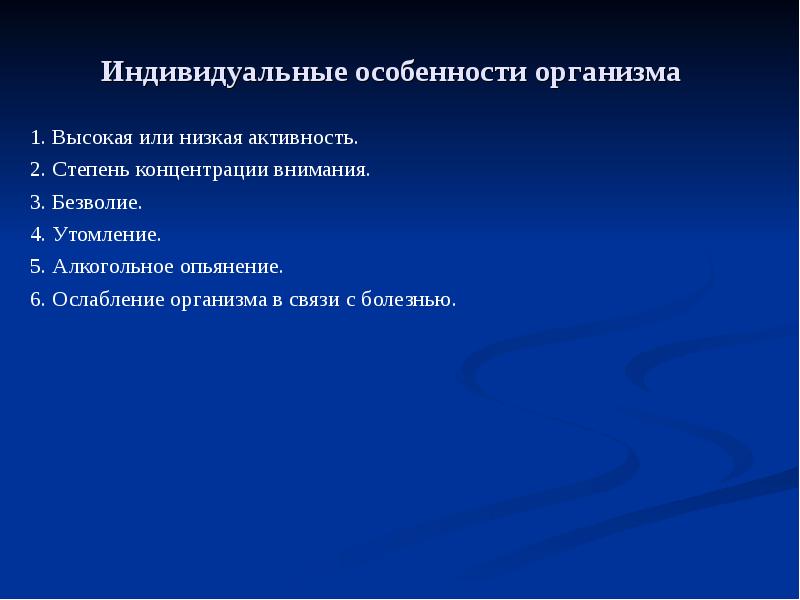

Индивидуальные особенности организма 1. Высокая или низкая активность. 2. Степень концентрации внимания. 3. Безволие. 4. Утомление. 5. Алкогольное опьянение. 6. Ослабление организма в связи с болезнью.

Слайд 10

Описание слайда:

Общее электрическое сопротивление человеческого организма Общее электрическое сопротивление человеческого организма складывается из сопротивлений участков тела, расположенных на пути тока. Основным сопротивлением в цепи тока через тело человека является верхний роговой слой кожи, толщина которого составляет 0,05-0,2 мм. При снятом роговом слое кожи сопротивление тела человека не превышает 1 кОм. При сухой неповрежденной коже сопротивление может достигать 10 000 и даже более 100 000 Ом. Сопротивление тела человека меняется в широких пределах и зависит от: - состояния кожи (сухая, влажная, чистая, поврежденная и т.п.); - плотности контакта; - площади контакта; - величины тока через человека и приложенного напряжения; - частоты тока; - времени воздействия тока на человека.

Слайд 11

Описание слайда:

НАПРЯЖЕНИЕ Величину питающего напряжения ЭУ определяют Правила устройства электроустановок (ПУЭ). В ЭУ до 1000 В оно может быть линейным -380 В или фазным – 220 В. Для определения опасного напряжения ПУЭ вводят понятие сверхнизкое (малое) напряжение, которое составляет до 50 В переменного и до 120 В постоянного тока. Это по сути безопасное напряжение для производственных помещений без повышенной опасности. Для других видов помещений устанавливают-ся другие уровни напряжений. Безопасные уровни напряжения получают из осветительной сети, используя для этого понижающие трансформаторы. Распространить применение безопасного напряжения на все электрические устройства не представляется возможным, так как уменьшение рабочего напряжения ведет к уменьшению мощности, что экономически не оправдано.

Слайд 12

Описание слайда:

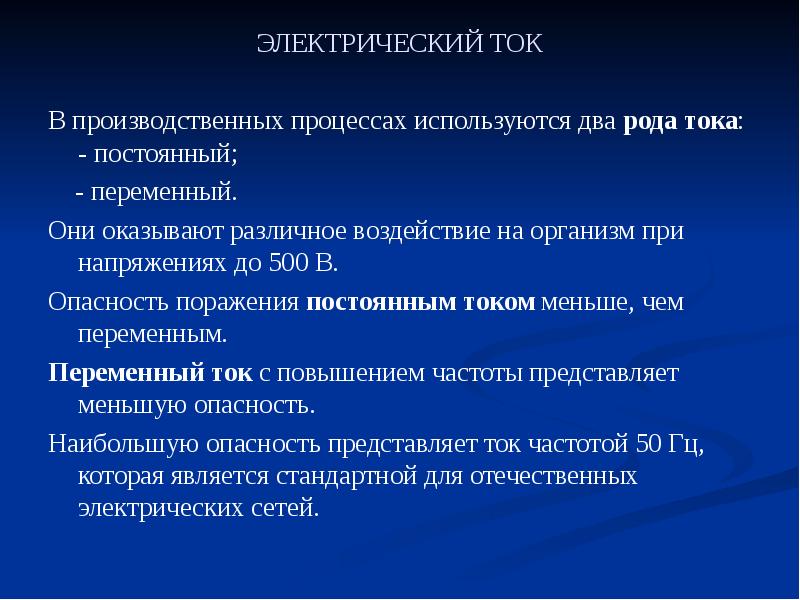

ЭЛЕКТРИЧЕСКИЙ ТОК В производственных процессах используются два рода тока: - постоянный; - переменный. Они оказывают различное воздействие на организм при напряжениях до 500 В. Опасность поражения постоянным током меньше, чем переменным. Переменный ток с повышением частоты представляет меньшую опасность. Наибольшую опасность представляет ток частотой 50 Гц, которая является стандартной для отечественных электрических сетей.

Слайд 13

Описание слайда:

ПУТЬ ПРОХОЖДЕНИЯ ТОКА ЧЕРЕЗ ТЕЛО ЧЕЛОВЕКА Путь, по которому электрический ток проходит через тело человека, во многом определяет степень поражения организма. Возможны следующие варианты направлений движения тока по телу человека: - рука-рука; - рука-ноги; - руки-ноги; - нога-нога; - голова-руки; - голова-ноги и другие. Наиболее опасными являются варианты "голова - руки", "голова - ноги", "руки - ноги". Это объясняется тем, что в зону поражения попадают жизненно важные системы организма - головной мозг, сердце.

Слайд 14

Описание слайда:

ПРОДОЛЖИТЕЛЬНОСТЬ ВОЗДЕЙСТВИЯ ТОКА Опасность для организма человека тем меньше, чем меньше продолжительность воздействия тока. Если ток неотпускающий, но еще не вызывает нарушений дыхания и работы сердца, то быстрое отключение спасает пострадавшего, который не смог бы освободиться сам. Вероятность наступления фибрилляции, а также остановки сердца зависит от длительности действия тока. При длительном воздействии тока сопротивление тела человека падает и ток возрастает до значения, способного вызвать остановку дыхания или даже фибрилляцию сердца. Остановка дыхания возникает не мгновенно, а через несколько секунд, причем, чем больший ток проходит через человека, тем меньше это время. Своевременное отключение пострадавшего позволяет предотвратить паралич дыхательных мышц.

Слайд 15

Описание слайда:

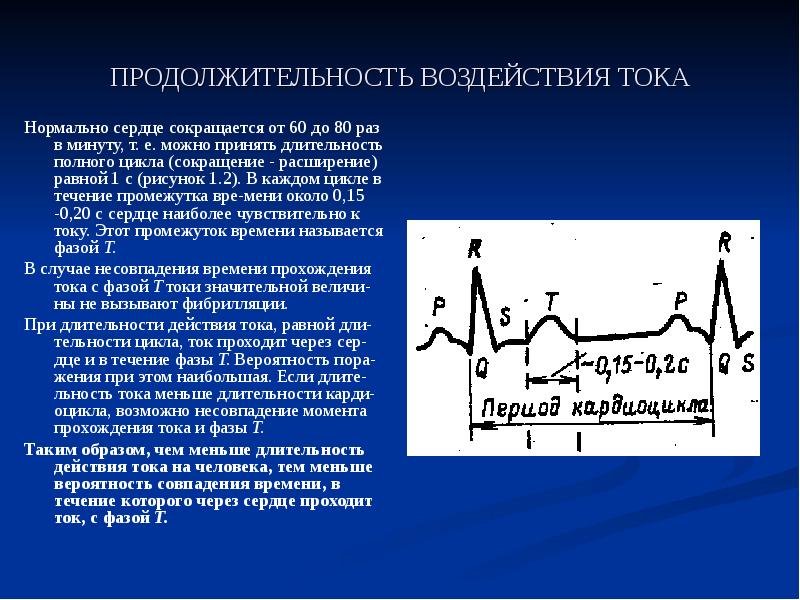

ПРОДОЛЖИТЕЛЬНОСТЬ ВОЗДЕЙСТВИЯ ТОКА Нормально сердце сокращается от 60 до 80 раз в минуту, т. е. можно принять длительность полного цикла (сокращение - расширение) равной 1 с (рисунок 1.2). В каждом цикле в течение промежутка вре-мени около 0,15 -0,20 с сердце наиболее чувствительно к току. Этот промежуток времени называется фазой Т. В случае несовпадения времени прохождения тока с фазой Т токи значительной величи-ны не вызывают фибрилляции. При длительности действия тока, равной дли-тельности цикла, ток проходит через сер-дце и в течение фазы Т. Вероятность пора-жения при этом наибольшая. Если длите-льность тока меньше длительности карди-оцикла, возможно несовпадение момента прохождения тока и фазы Т. Таким образом, чем меньше длительность действия тока на человека, тем меньше вероятность совпадения времени, в течение которого через сердце проходит ток, с фазой Т.

Слайд 16

Описание слайда:

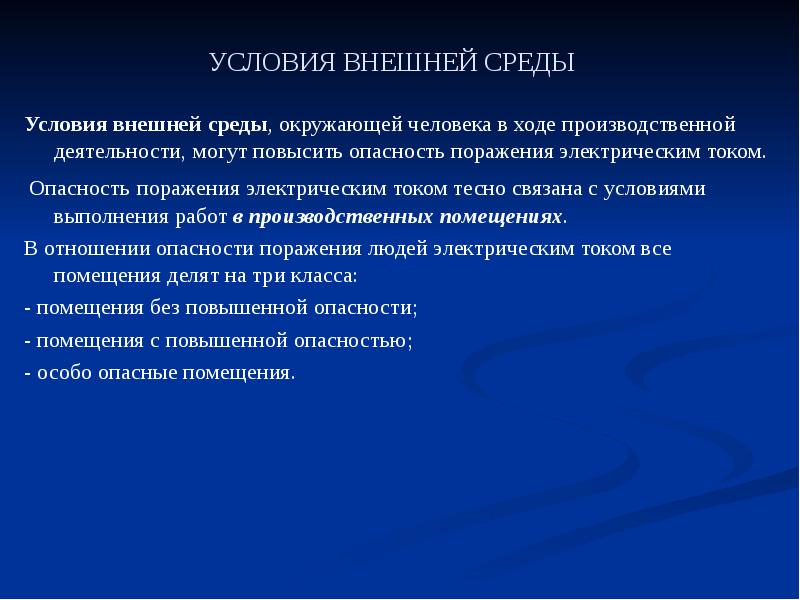

УСЛОВИЯ ВНЕШНЕЙ СРЕДЫ Условия внешней среды, окружающей человека в ходе производственной деятельности, могут повысить опасность поражения электрическим током. Опасность поражения электрическим током тесно связана с условиями выполнения работ в производственных помещениях. В отношении опасности поражения людей электрическим током все помещения делят на три класса: - помещения без повышенной опасности; - помещения с повышенной опасностью; - особо опасные помещения.

Слайд 17

Описание слайда:

УСЛОВИЯ ВНЕШНЕЙ СРЕДЫ Помещения без повышенной опасности – это помещения, в которых отсутствуют условия по-вышенной и особой опасности. В таких помещениях можно пользоваться электрифицирован-ным инструментом напряжением до 220 В. К помещениям без повышенной опасности относятся рабочие комнаты административно-упра-вленческого персонала, вычислительные центры, приборные участки, диспетчерские, инст-рументальные и др. Помещения с повышенной опасностью характеризуются наличием в них одного из следующих условий, создающих повышенную опасность: - сырости (относительная влажность воздуха длительно превышает 75%) или токопроводящей пыли (по условиям производства выделяется токопроводящая пыль в таком количестве, что она может оседать на проводах, проникать внутрь электрических машин, аппаратов и т.д.); - токопроводящих полов (металлические, земляные, железобетонные, кирпичные и т.п.); - высокой температуры [температура превышает постоянно или периодически (более 1 суток) +35° С]; - возможности одновременного прикосновения человека к имеющим соединение с землей мета-ллоконструкциям зданий, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования, - с другой. Особо опасные помещения характеризуются наличием одного из следующих условий, создаю-щих особую опасность: - особой сырости (относительная влажность воздуха близка к 100 %, потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой); - химически активной или органической среды (постоянно или в течение длительного времени содержатся агрессивные пары, газы, жидкости, образуются отложения или плесень, разруша-ющие изоляцию и токоведущие части электрооборудования); - одновременно двух или более условий повышенной опасности. В отношении опасности поражения людей электрическим током территории размещения наруж-ных электроустановок приравниваются к особо опасным помещениям.

Слайд 18

Описание слайда:

3. Защита от воздействия электрического тока В соответствии с ПУЭ для защиты персонала от поражения электрическим током применяются следующие виды защиты: 1. Обязательные мероприятия. 2. Меры защиты от прямого прикосновения. 3. Меры защиты от косвенного прикосновения. Прямое прикосновение - электрический контакт людей или животных с токоведущими частями, находящимися под напряжением. Косвенное прикосновение - электрический контакт людей или животных с открытыми проводящими частями, оказавшимися под напряжением при повреждении изоляции. Защита от прямого прикосновения - защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением. Защита при косвенном прикосновении - защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

Слайд 19

Описание слайда:

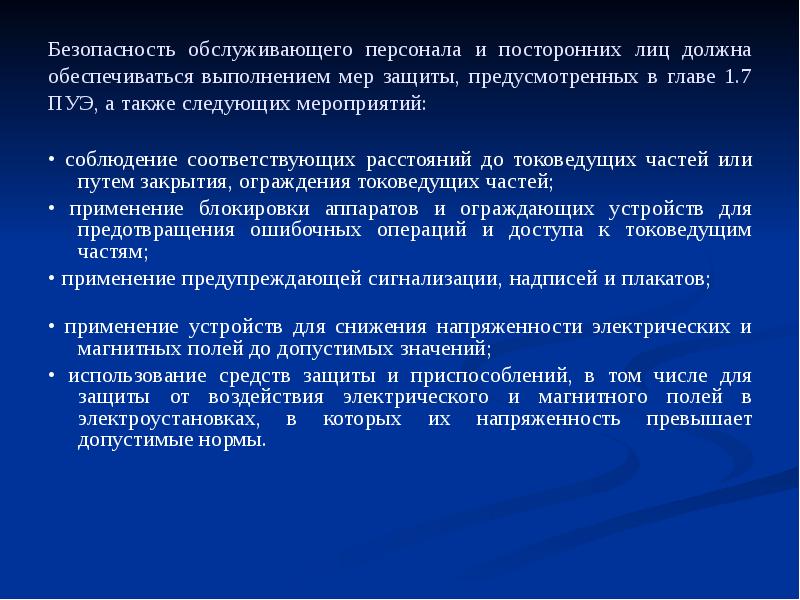

Безопасность обслуживающего персонала и посторонних лиц должна обеспечиваться выполнением мер защиты, предусмотренных в главе 1.7 ПУЭ, а также следующих мероприятий: • соблюдение соответствующих расстояний до токоведущих частей или путем закрытия, ограждения токоведущих частей; • применение блокировки аппаратов и ограждающих устройств для предотвращения ошибочных операций и доступа к токоведущим частям; • применение предупреждающей сигнализации, надписей и плакатов; • применение устройств для снижения напряженности электрических и магнитных полей до допустимых значений; • использование средств защиты и приспособлений, в том числе для защиты от воздействия электрического и магнитного полей в электроустановках, в которых их напряженность превышает допустимые нормы.

Слайд 20

Описание слайда:

Для защиты от поражения электрическим током в нормальном режиме должны быть применены по отдельности или в сочетании следующие меры защиты от прямого прикосновения: • основная изоляция токоведущих частей; • ограждения и оболочки; • установка барьеров; • размещение вне зоны досягаемости; • применение сверхнизкого (малого) напряжения.

Слайд 21

Описание слайда:

Для защиты от поражения электрическим током в случае повреждения изоляции должны быть применены по отдельности или в сочетании следующие меры защиты при косвенном прикосновении: • защитное заземление; • автоматическое отключение питания; • уравнивание потенциалов; • выравнивание потенциалов; • двойная или усиленная изоляция; • сверхнизкое (малое) напряжение; • защитное электрическое разделение цепей; • изолирующие (непроводящие) помещения, зоны, площадки. Для дополнительной защиты от прямого прикосновения в электроустановках напряжением до 1 кВ при наличии требований других глав ПУЭ следует применять устройства защитного отключения (УЗО) с номинальным отключающим дифференциальным током не более 30 мА.
