Слайд 1

Описание слайда:

Уроки физики в 11 классе МОУ СОШ №8 г.Моздока РСО – Алания Учитель физики Сарахман Ирина Дмитриевна

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Ампер Андре Мари Ампер - один из основоположников электродинамики, ввел в физику понятие «электрический ток» и построил первую теорию магнетизма, основанную на гипотезе молекулярных токов и установил количественные соотношения для силы этого взаимодействия. Максвелл назвал Ампера «Ньютоном электричества». Ампер работал также в области механики, теории вероятностей и математического анализа.

Слайд 4

Описание слайда:

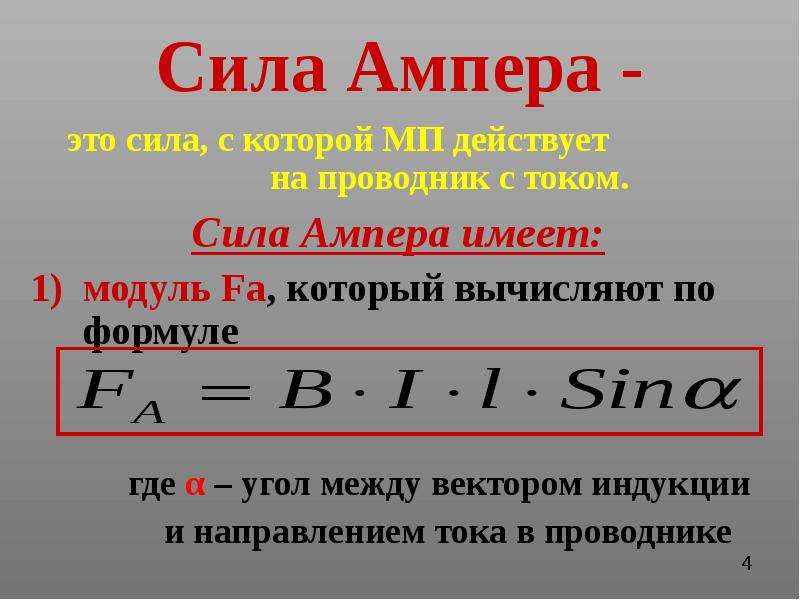

Сила Ампера - это сила, с которой МП действует на проводник с током. Сила Ампера имеет: модуль Fа, который вычисляют по формуле где α – угол между вектором индукции и направлением тока в проводнике

Слайд 5

Описание слайда:

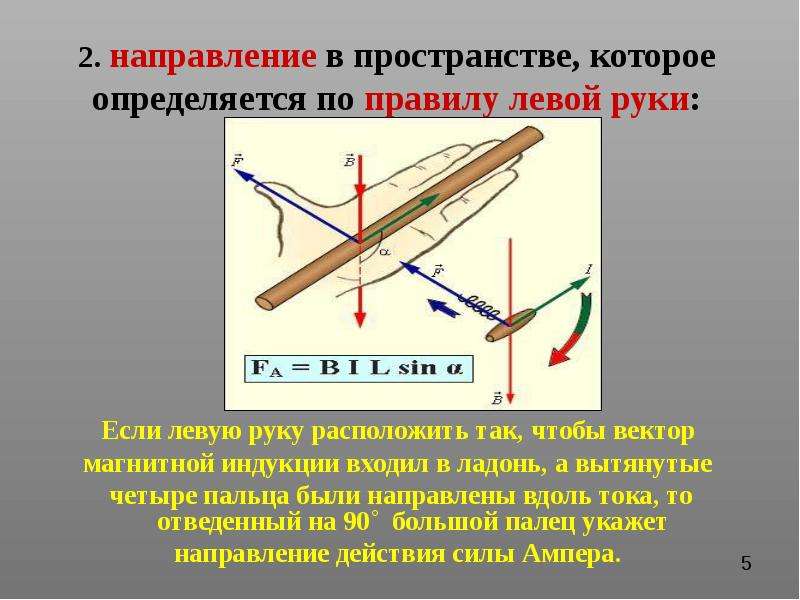

2. направление в пространстве, которое определяется по правилу левой руки: Если левую руку расположить так, чтобы вектор магнитной индукции входил в ладонь, а вытянутые четыре пальца были направлены вдоль тока, то отведенный на 90˚ большой палец укажет направление действия силы Ампера.

Слайд 6

Описание слайда:

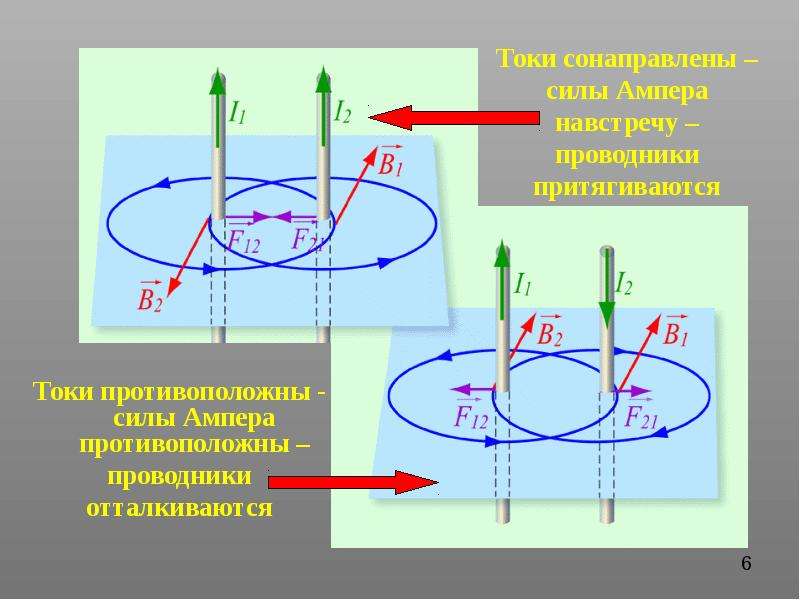

Токи сонаправлены – силы Ампера навстречу – проводники притягиваются Токи противоположны - силы Ампера противоположны – проводники отталкиваются

Слайд 7

Описание слайда:

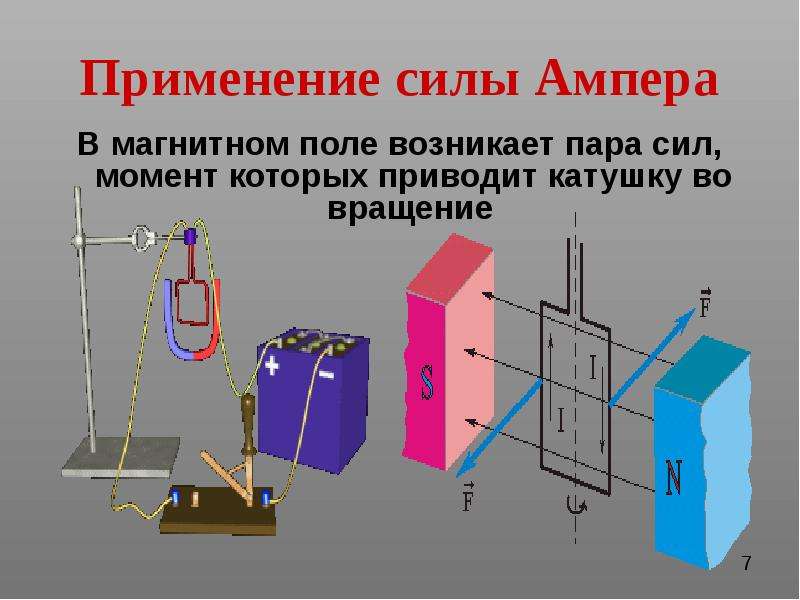

Применение силы Ампера В магнитном поле возникает пара сил, момент которых приводит катушку во вращение

Слайд 8

Описание слайда:

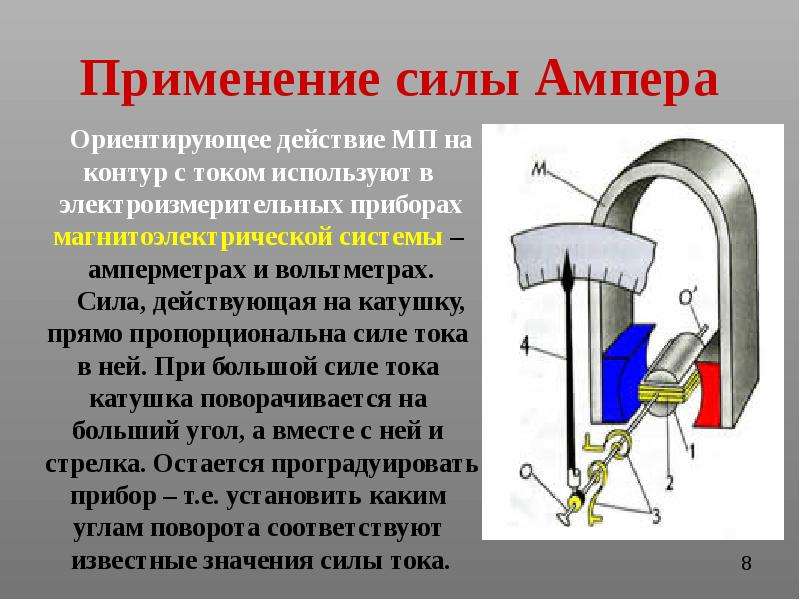

Применение силы Ампера Ориентирующее действие МП на контур с током используют в электроизмерительных приборах магнитоэлектрической системы – амперметрах и вольтметрах. Сила, действующая на катушку, прямо пропорциональна силе тока в ней. При большой силе тока катушка поворачивается на больший угол, а вместе с ней и стрелка. Остается проградуировать прибор – т.е. установить каким углам поворота соответствуют известные значения силы тока.

Слайд 9

Описание слайда:

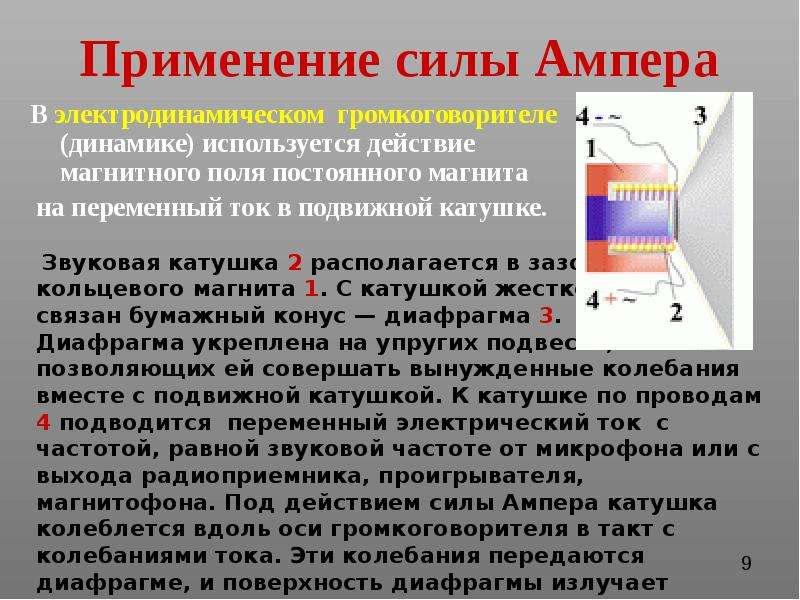

Применение силы Ампера В электродинамическом громкоговорителе (динамике) используется действие магнитного поля постоянного магнита на переменный ток в подвижной катушке.

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

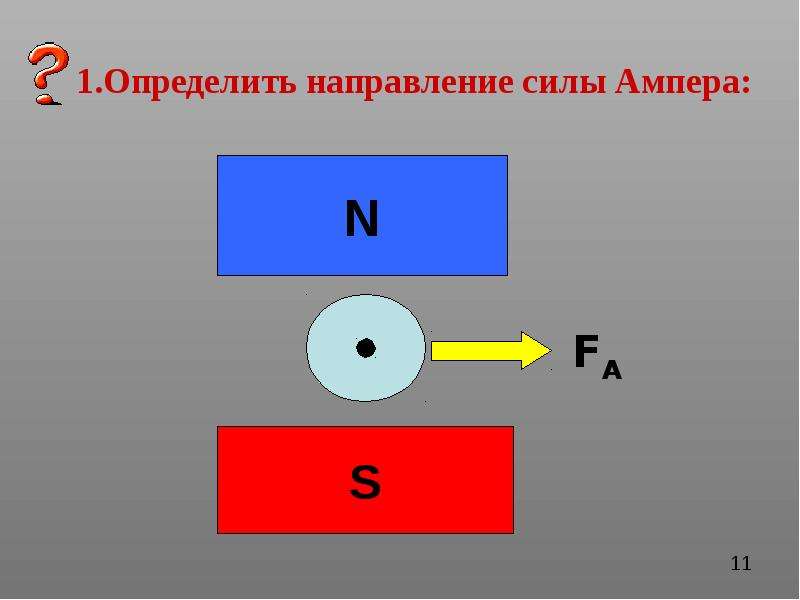

1.Определить направление силы Ампера:

Слайд 12

Описание слайда:

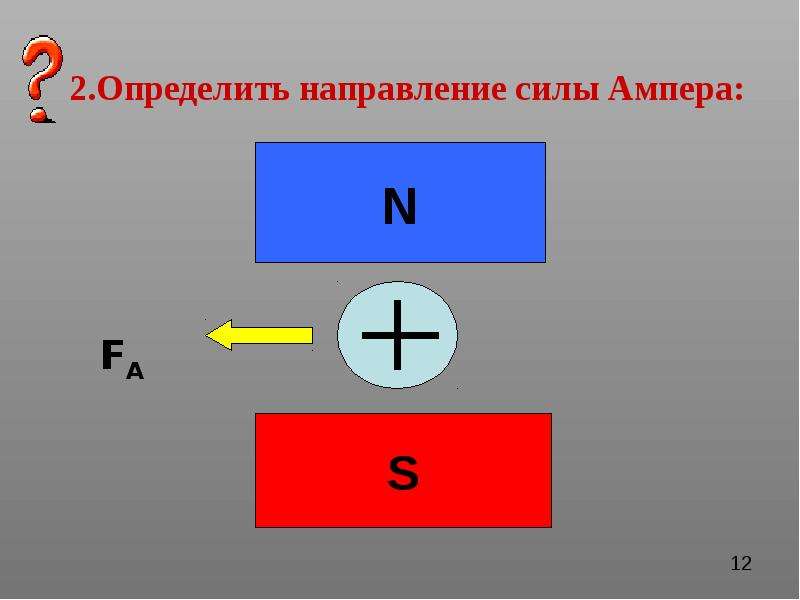

2.Определить направление силы Ампера:

Слайд 13

Описание слайда:

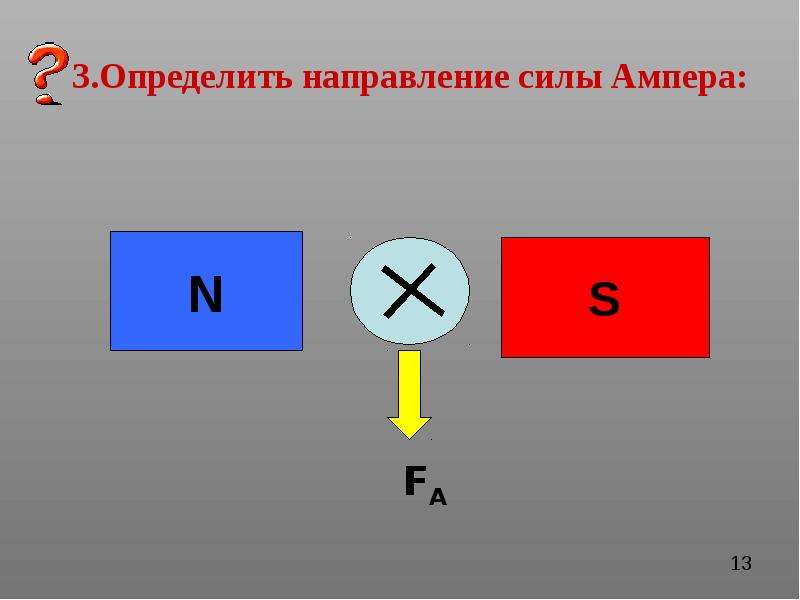

3.Определить направление силы Ампера:

Слайд 14

Описание слайда:

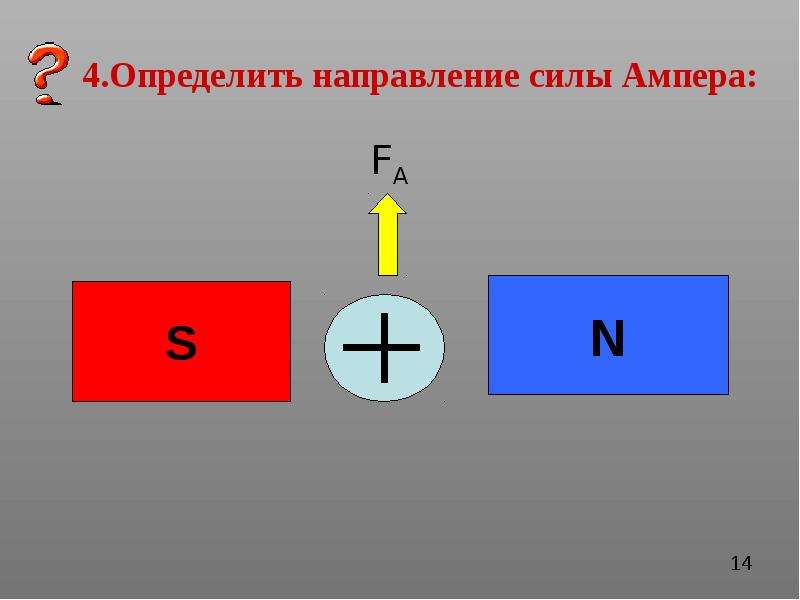

4.Определить направление силы Ампера:

Слайд 15

Описание слайда:

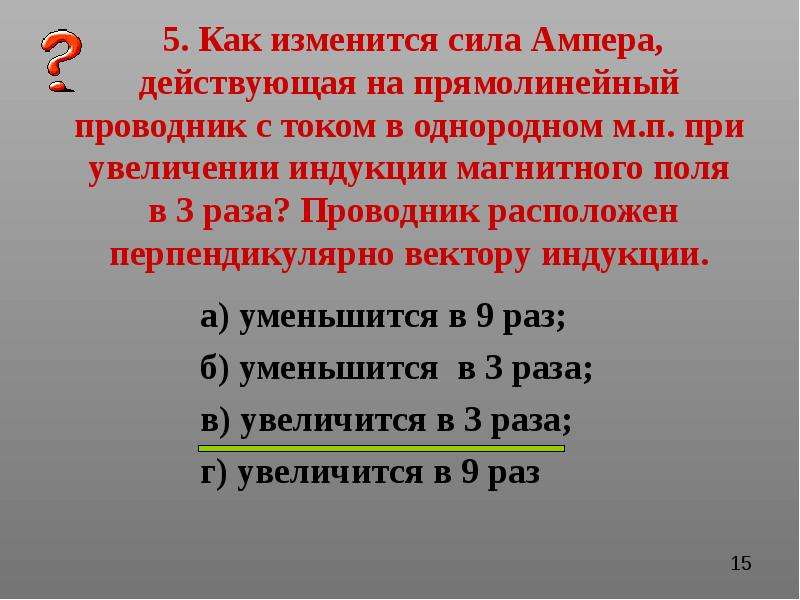

5. Как изменится сила Ампера, действующая на прямолинейный проводник с током в однородном м.п. при увеличении индукции магнитного поля в 3 раза? Проводник расположен перпендикулярно вектору индукции. а) уменьшится в 9 раз; б) уменьшится в 3 раза; в) увеличится в 3 раза; г) увеличится в 9 раз

Слайд 16

Описание слайда:

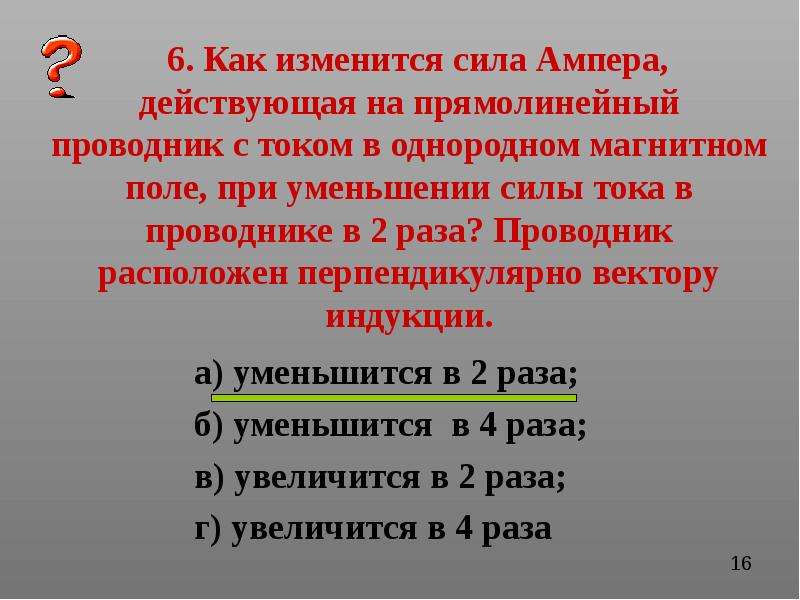

6. Как изменится сила Ампера, действующая на прямолинейный проводник с током в однородном магнитном поле, при уменьшении силы тока в проводнике в 2 раза? Проводник расположен перпендикулярно вектору индукции. а) уменьшится в 2 раза; б) уменьшится в 4 раза; в) увеличится в 2 раза; г) увеличится в 4 раза

Слайд 17

Описание слайда:

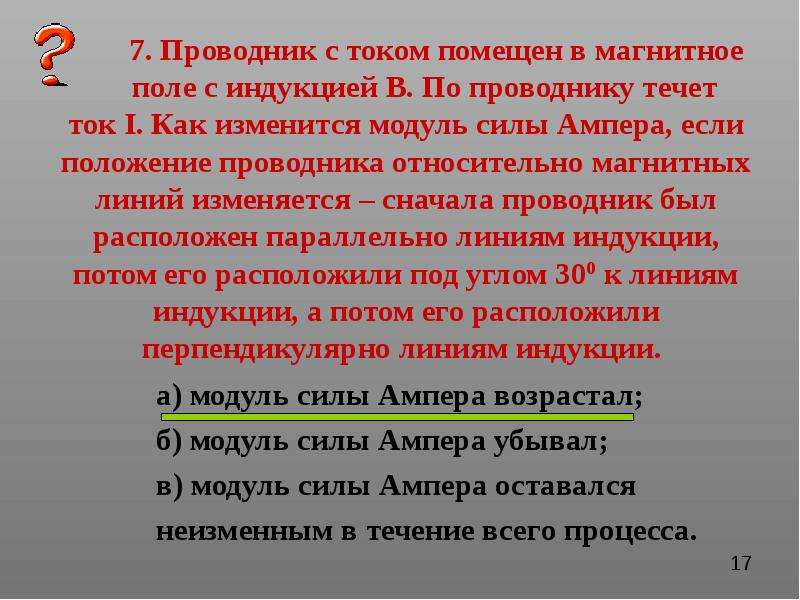

7. Проводник с током помещен в магнитное поле с индукцией В. По проводнику течет ток I. Как изменится модуль силы Ампера, если положение проводника относительно магнитных линий изменяется – сначала проводник был расположен параллельно линиям индукции, потом его расположили под углом 300 к линиям индукции, а потом его расположили перпендикулярно линиям индукции. а) модуль силы Ампера возрастал; б) модуль силы Ампера убывал; в) модуль силы Ампера оставался неизменным в течение всего процесса.

Слайд 18

Описание слайда:

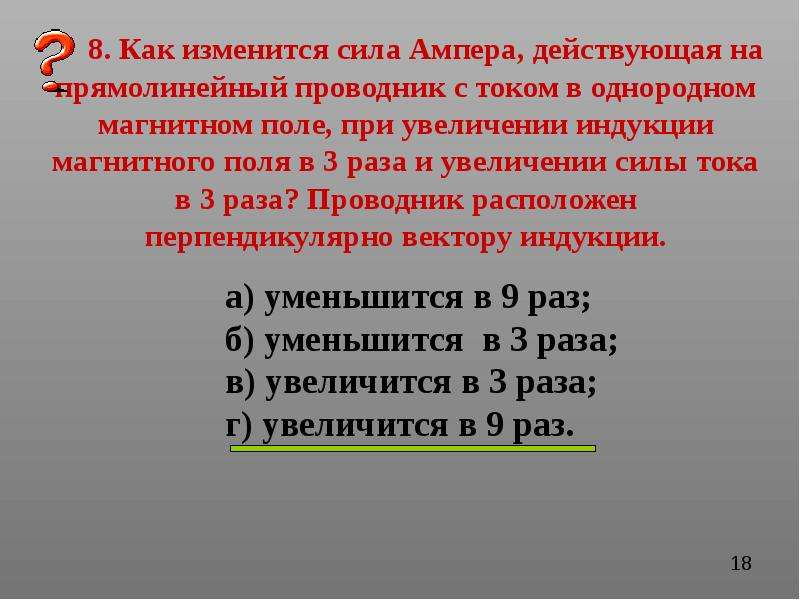

8. Как изменится сила Ампера, действующая на прямолинейный проводник с током в однородном магнитном поле, при увеличении индукции магнитного поля в 3 раза и увеличении силы тока в 3 раза? Проводник расположен перпендикулярно вектору индукции.

Слайд 19

Описание слайда:

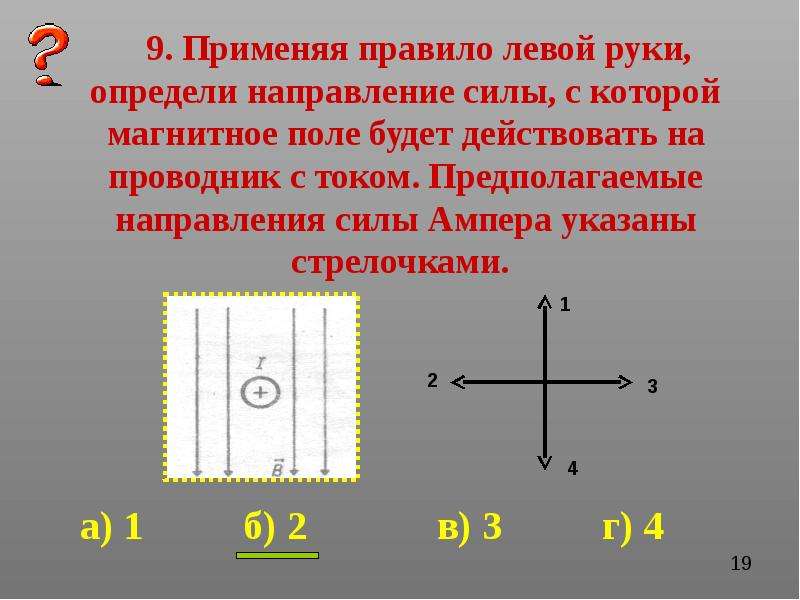

9. Применяя правило левой руки, определи направление силы, с которой магнитное поле будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.

Слайд 20

Описание слайда:

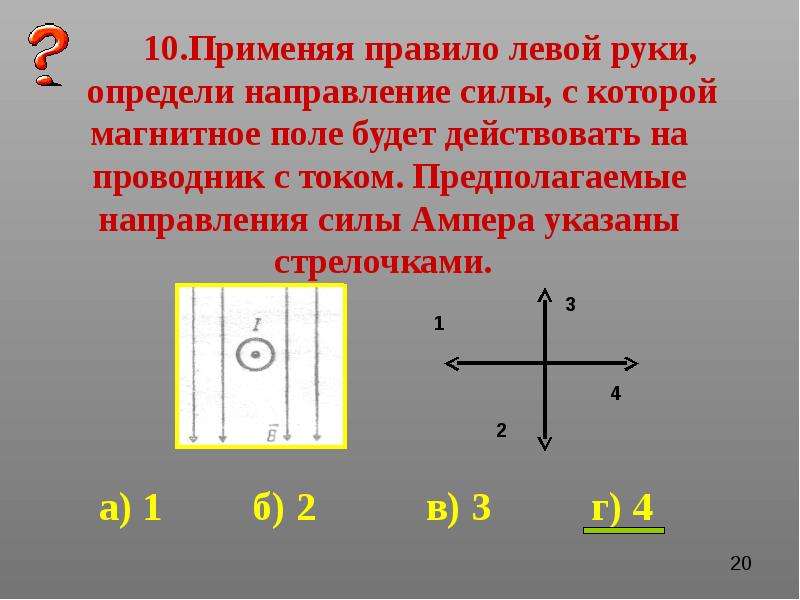

10.Применяя правило левой руки, определи направление силы, с которой магнитное поле будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.

Слайд 21

Описание слайда:

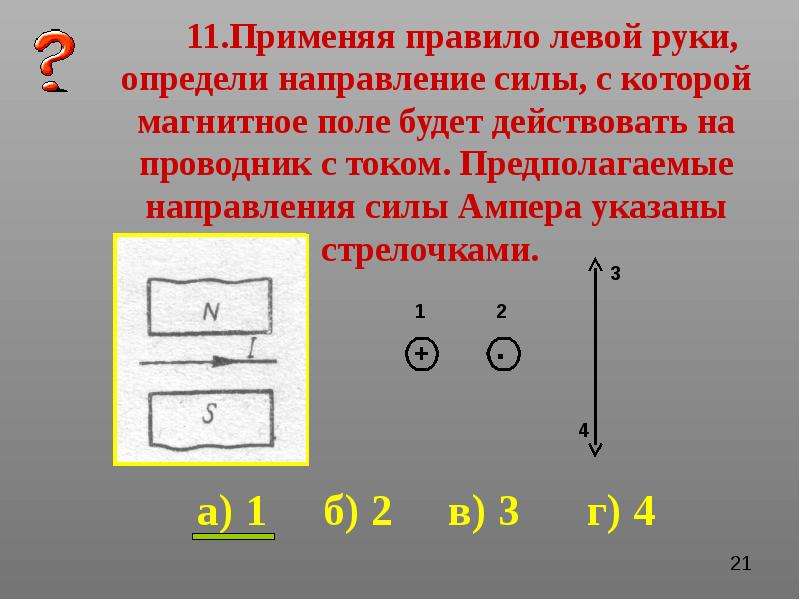

11.Применяя правило левой руки, определи направление силы, с которой магнитное поле будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.

Слайд 22

Описание слайда:

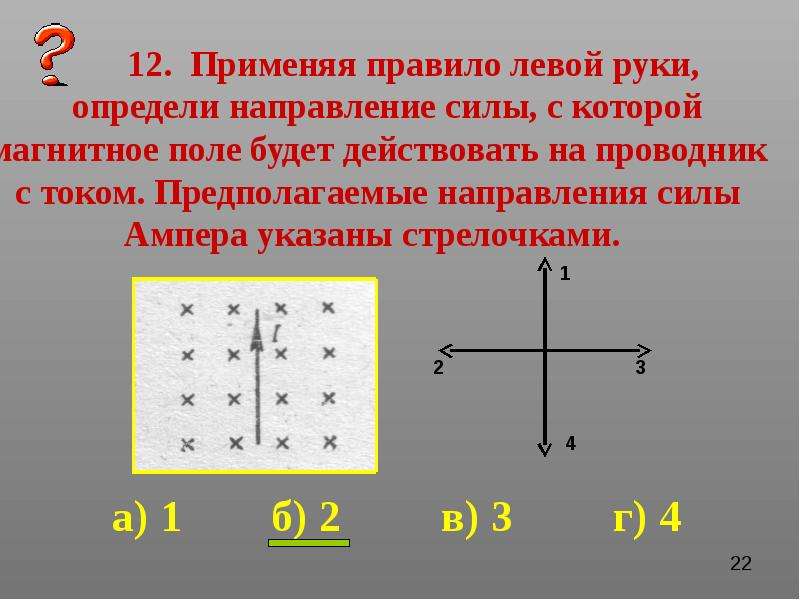

12. Применяя правило левой руки, определи направление силы, с которой магнитное поле будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.
