Слайд 1

Описание слайда:

Диагностика котлов，камер сгораний и аппаратов теплообмена.

Слайд 2

Описание слайда:

Котёл отопительный — это устройство на основе закрытого сосуда, в котором теплоноситель (чаще всего вода или пар (паровой котёл)) нагревается до заданной температуры и служит для обеспечения потребителей теплом и (или) горячей водой. Котёл отопительный — это устройство на основе закрытого сосуда, в котором теплоноситель (чаще всего вода или пар (паровой котёл)) нагревается до заданной температуры и служит для обеспечения потребителей теплом и (или) горячей водой.

Слайд 3

Описание слайда:

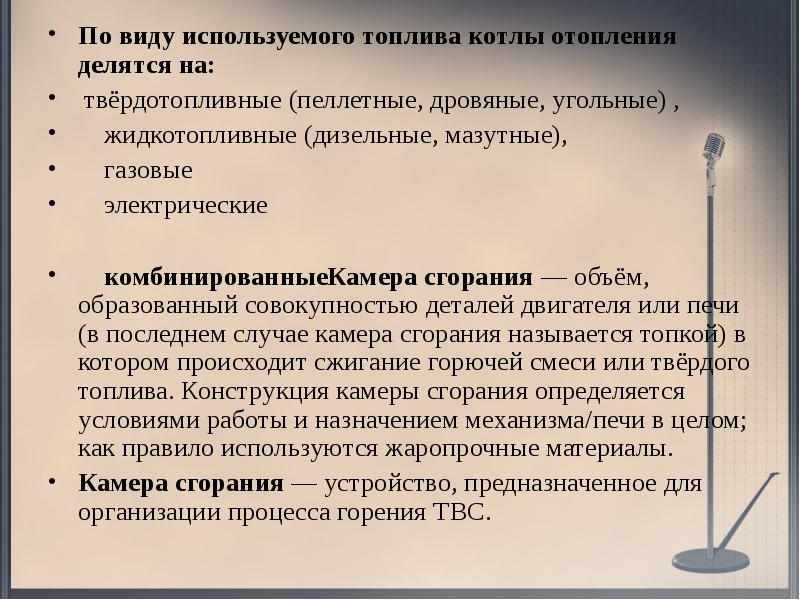

По виду используемого топлива котлы отопления делятся на: По виду используемого топлива котлы отопления делятся на: твёрдотопливные (пеллетные, дровяные, угольные) , жидкотопливные (дизельные, мазутные), газовые электрические комбинированныеКамера сгорания — объём, образованный совокупностью деталей двигателя или печи (в последнем случае камера сгорания называется топкой) в котором происходит сжигание горючей смеси или твёрдого топлива. Конструкция камеры сгорания определяется условиями работы и назначением механизма/печи в целом; как правило используются жаропрочные материалы. Камера сгорания — устройство, предназначенное для организации процесса горения ТВС.

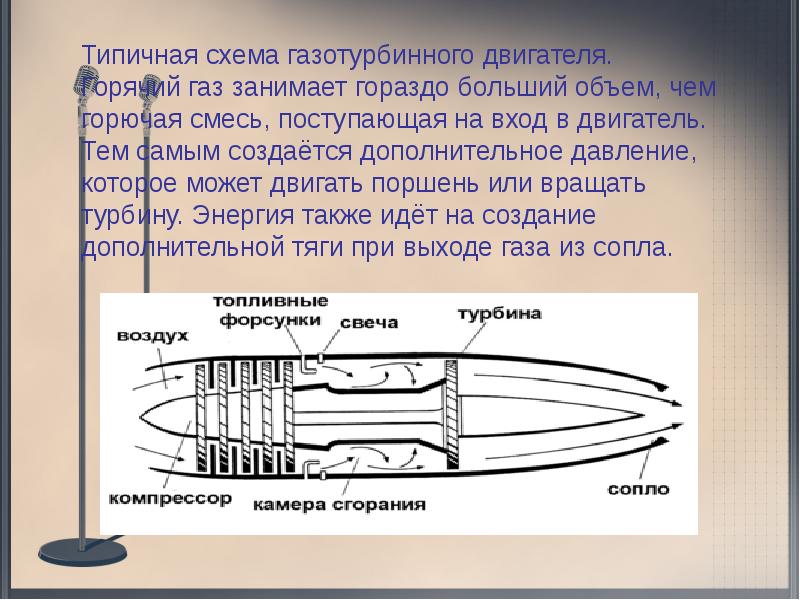

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

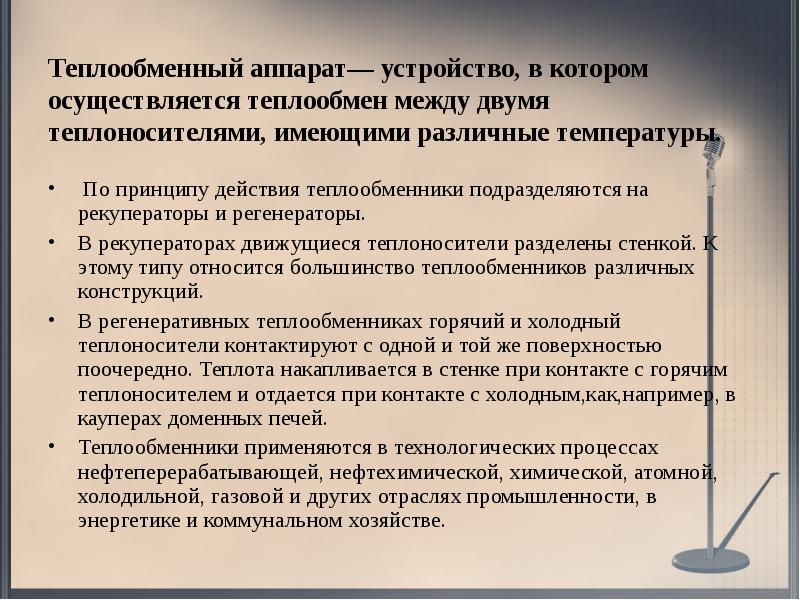

Теплообменный аппарат— устройство, в котором осуществляется теплообмен между двумя теплоносителями, имеющими различные температуры. По принципу действия теплообменники подразделяются на рекуператоры и регенераторы. В рекуператорах движущиеся теплоносители разделены стенкой. К этому типу относится большинство теплообменников различных конструкций. В регенеративных теплообменниках горячий и холодный теплоносители контактируют с одной и той же поверхностью поочередно. Теплота накапливается в стенке при контакте с горячим теплоносителем и отдается при контакте с холодным,как,например, в кауперах доменных печей. Теплообменники применяются в технологических процессах нефтеперерабатывающей, нефтехимической, химической, атомной, холодильной, газовой и других отраслях промышленности, в энергетике и коммунальном хозяйстве.

Слайд 6

Описание слайда:

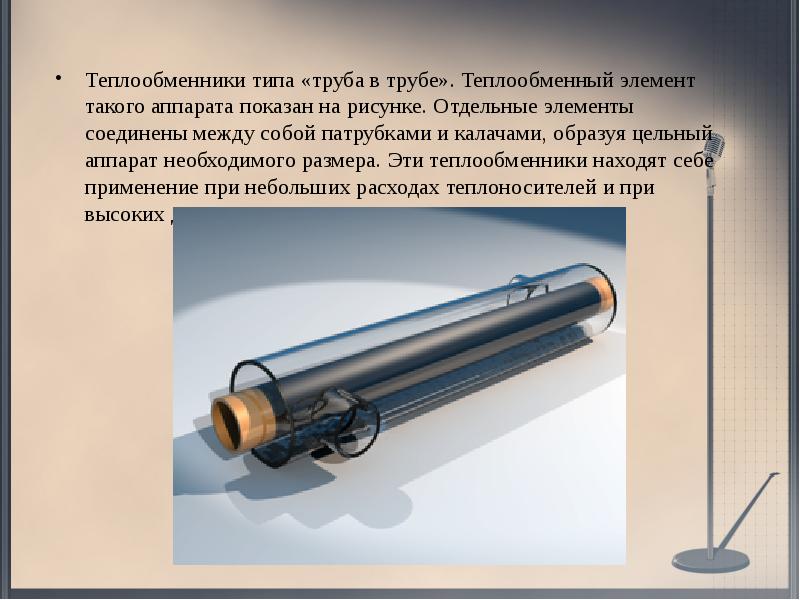

Теплообменники типа «труба в трубе». Теплообменный элемент такого аппарата показан на рисунке. Отдельные элементы соединены между собой патрубками и калачами, образуя цельный аппарат необходимого размера. Эти теплообменники находят себе применение при небольших расходах теплоносителей и при высоких давлениях. Теплообменники типа «труба в трубе». Теплообменный элемент такого аппарата показан на рисунке. Отдельные элементы соединены между собой патрубками и калачами, образуя цельный аппарат необходимого размера. Эти теплообменники находят себе применение при небольших расходах теплоносителей и при высоких давлениях.

Слайд 7

Описание слайда:

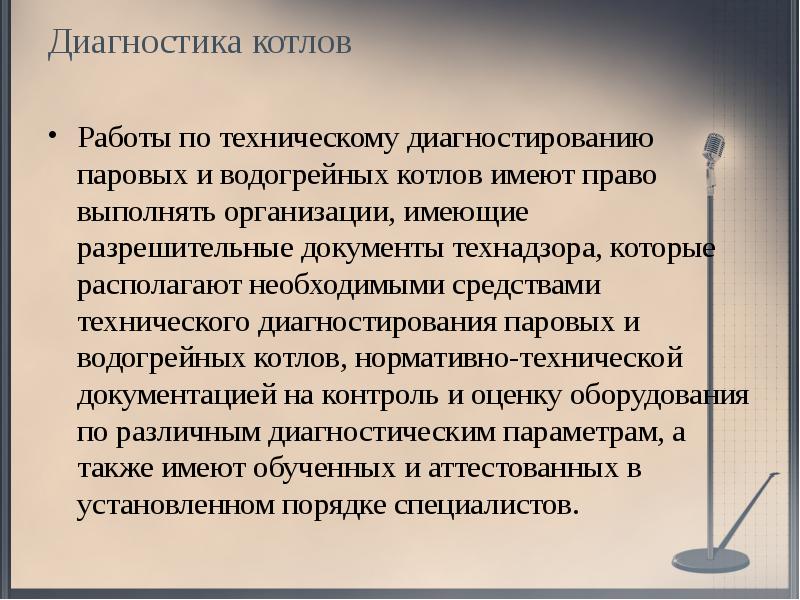

Диагностика котлов Работы по техническому диагностированию паровых и водогрейных котлов имеют право выполнять организации, имеющие разрешительные документы технадзора, которые располагают необходимыми средствами технического диагностирования паровых и водогрейных котлов, нормативно-технической документацией на контроль и оценку оборудования по различным диагностическим параметрам, а также имеют обученных и аттестованных в установленном порядке специалистов.

Слайд 8

Описание слайда:

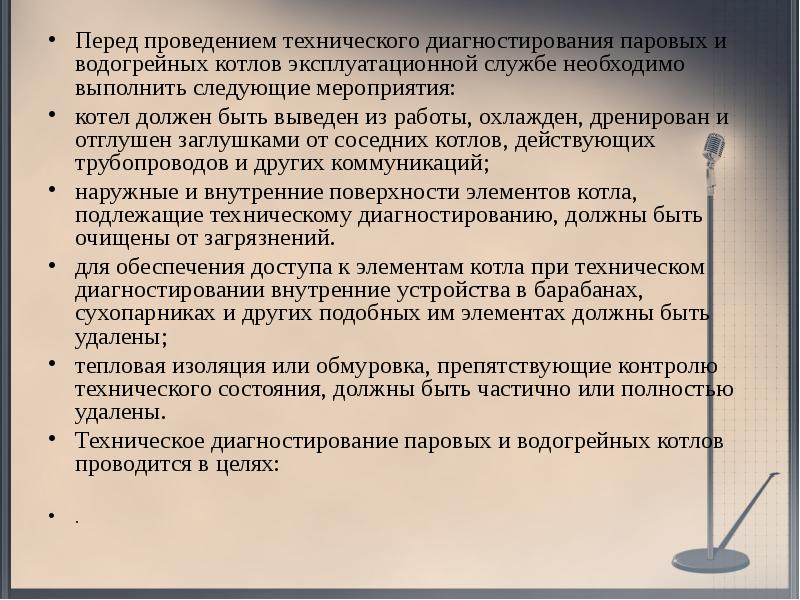

Перед проведением технического диагностирования паровых и водогрейных котлов эксплуатационной службе необходимо выполнить следующие мероприятия: Перед проведением технического диагностирования паровых и водогрейных котлов эксплуатационной службе необходимо выполнить следующие мероприятия: котел должен быть выведен из работы, охлажден, дренирован и отглушен заглушками от соседних котлов, действующих трубопроводов и других коммуникаций; наружные и внутренние поверхности элементов котла, подлежащие техническому диагностированию, должны быть очищены от загрязнений. для обеспечения доступа к элементам котла при техническом диагностировании внутренние устройства в барабанах, сухопарниках и других подобных им элементах должны быть удалены; тепловая изоляция или обмуровка, препятствующие контролю технического состояния, должны быть частично или полностью удалены. Техническое диагностирование паровых и водогрейных котлов проводится в целях: .

Слайд 9

Описание слайда:

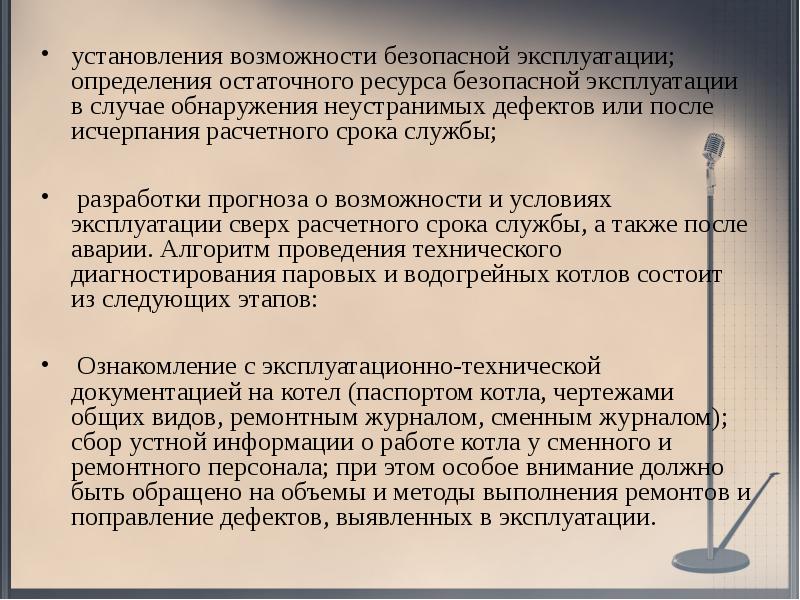

установления возможности безопасной эксплуатации; определения остаточного ресурса безопасной эксплуатации в случае обнаружения неустранимых дефектов или после исчерпания расчетного срока службы; установления возможности безопасной эксплуатации; определения остаточного ресурса безопасной эксплуатации в случае обнаружения неустранимых дефектов или после исчерпания расчетного срока службы; разработки прогноза о возможности и условиях эксплуатации сверх расчетного срока службы, а также после аварии. Алгоритм проведения технического диагностирования паровых и водогрейных котлов состоит из следующих этапов: Ознакомление с эксплуатационно-технической документацией на котел (паспортом котла, чертежами общих видов, ремонтным журналом, сменным журналом); сбор устной информации о работе котла у сменного и ремонтного персонала; при этом особое внимание должно быть обращено на объемы и методы выполнения ремонтов и поправление дефектов, выявленных в эксплуатации.
