Слайд 1

Описание слайда:

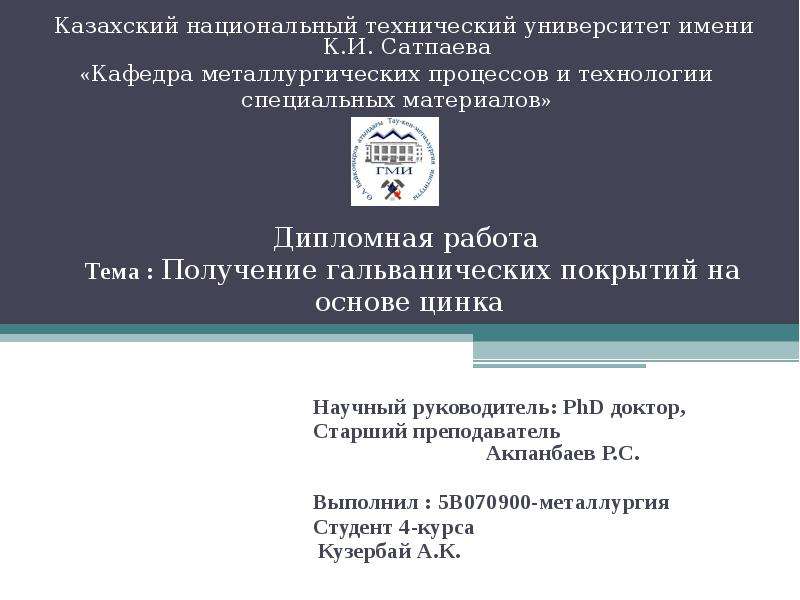

Дипломная работа Тема : Получение гальванических покрытий на основе цинка Научный руководитель: PhD доктор, Старший преподаватель Акпанбаев Р.С. Выполнил : 5В070900-металлургия Студент 4-курса Кузербай А.К.

Слайд 2

Описание слайда:

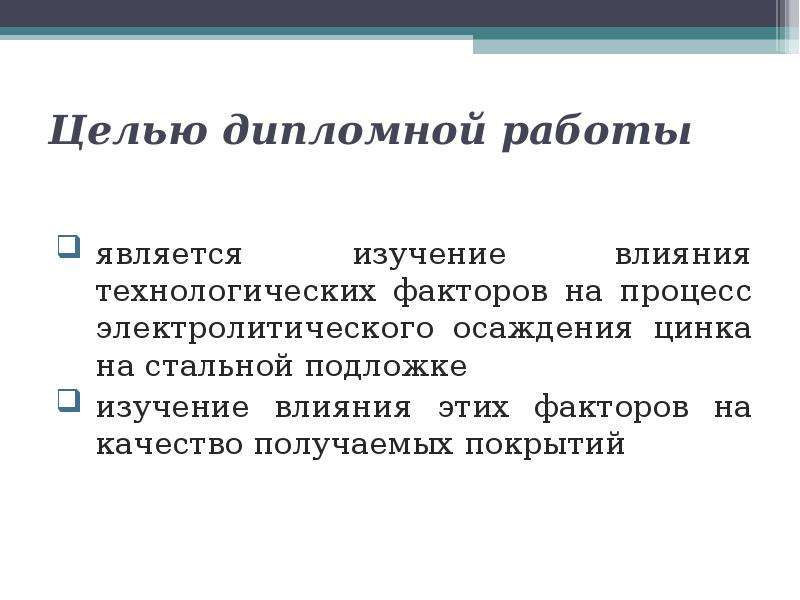

Целью дипломной работы является изучение влияния технологических факторов на процесс электролитического осаждения цинка на стальной подложке изучение влияния этих факторов на качество получаемых покрытий

Слайд 3

Описание слайда:

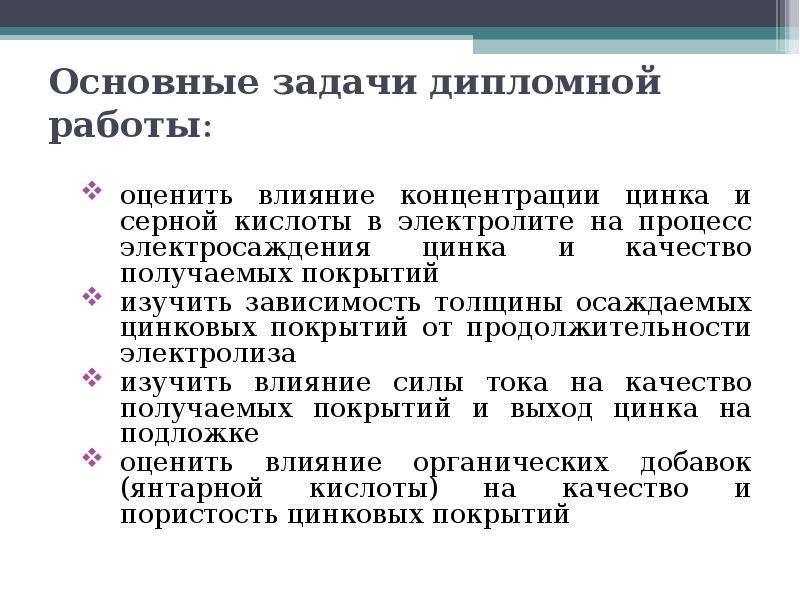

Основные задачи дипломной работы: оценить влияние концентрации цинка и серной кислоты в электролите на процесс электросаждения цинка и качество получаемых покрытий изучить зависимость толщины осаждаемых цинковых покрытий от продолжительности электролиза изучить влияние силы тока на качество получаемых покрытий и выход цинка на подложке оценить влияние органических добавок (янтарной кислоты) на качество и пористость цинковых покрытий

Слайд 4

Описание слайда:

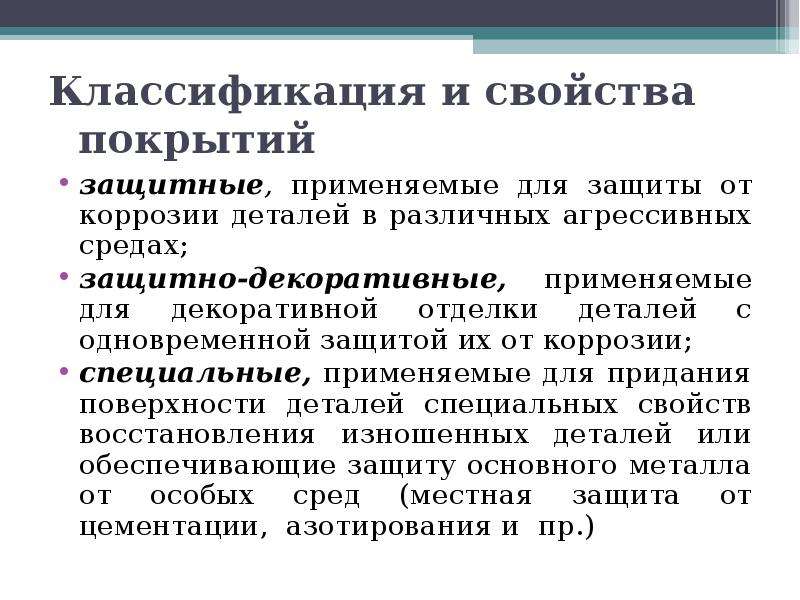

Классификация и свойства покрытий защитные, применяемые для защиты от коррозии деталей в различных агрессивных средах; защитно-декоративные, применяемые для декоративной отделки деталей с одновременной защитой их от коррозии; специальные, применяемые для придания поверхности деталей специальных свойств восстановления изношенных деталей или обеспечивающие защиту основного металла от особых сред (местная защита от цементации, азотирования и пр.)

Слайд 5

Описание слайда:

В настоящее время известны несколько методов нанесения покрытий получение металлопокрытий методом катодного восстановления; химические и бестоковые способы осаждения металлов и сплавов; восстановление покрытия из газовой среды и расплавов; диффузионные покрытия; конденсационный (вакуумный) способ; нанесение металлических покрытий натиранием

Слайд 6

Описание слайда:

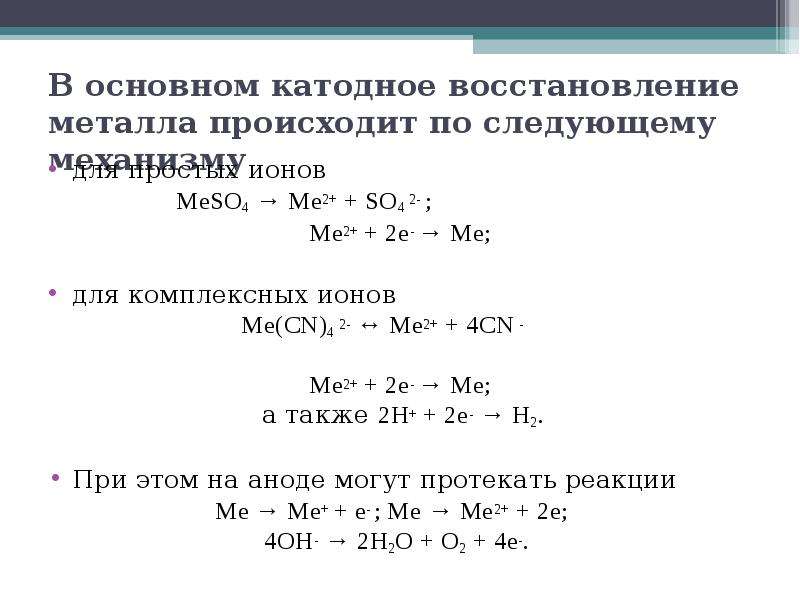

В основном катодное восстановление металла происходит по следующему механизму для простых ионов MeSO4 → Me2+ + SO4 2- ; Me2+ + 2e- → Me; для комплексных ионов Me(CN)4 2- ↔ Me2+ + 4CN - Me2+ + 2e- → Me; а также 2H+ + 2e- → H2. При этом на аноде могут протекать реакции Me → Me+ + e- ; Me → Me2+ + 2e; 4OH- → 2H2O + O2 + 4e-.

Слайд 7

Описание слайда:

Схема экспериментальной установки для получения цинковых покрытий

Слайд 8

Описание слайда:

Зависимость массы (а) и толщины (б) цинкового покрытия от концентрации цинка в электролите

Слайд 9

Описание слайда:

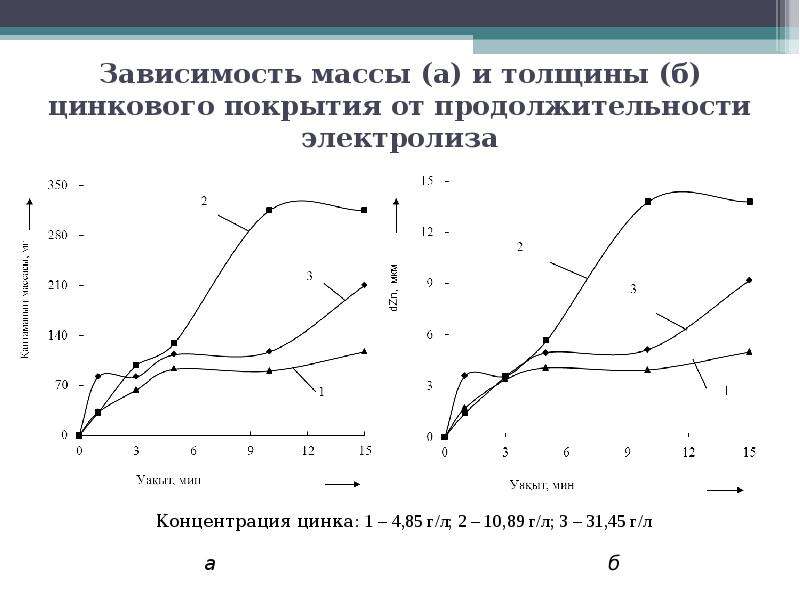

Зависимость массы (а) и толщины (б) цинкового покрытия от продолжительности электролиза

Слайд 10

Описание слайда:

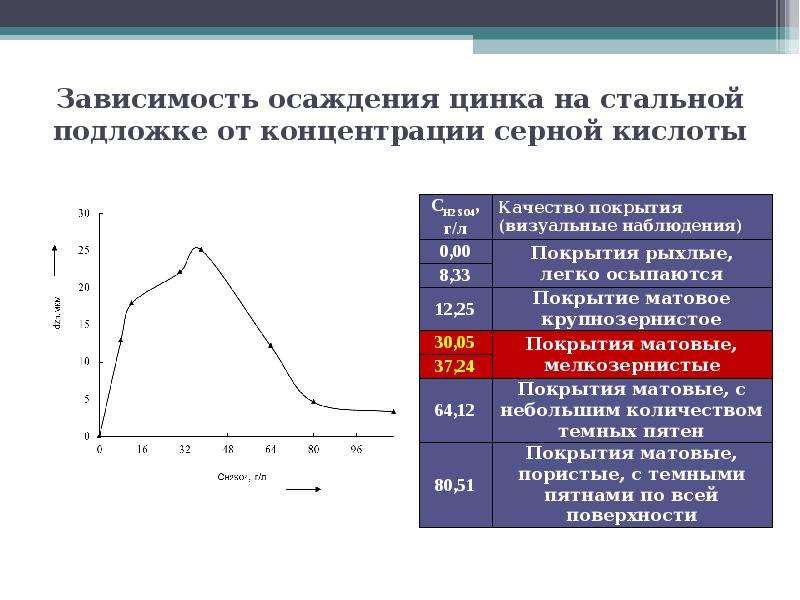

Зависимость осаждения цинка на стальной подложке от концентрации серной кислоты

Слайд 11

Описание слайда:

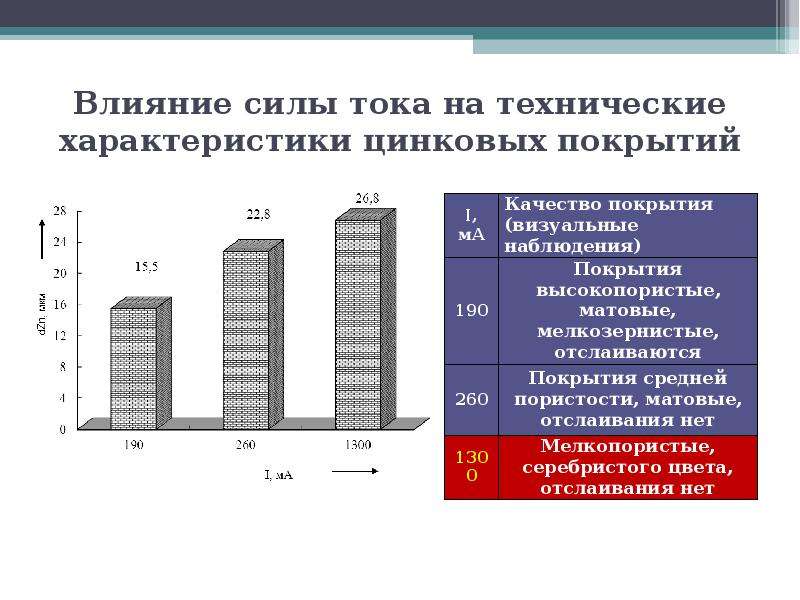

Влияние силы тока на технические характеристики цинковых покрытий

Слайд 12

Описание слайда:

Полученные покрытия

Слайд 13

Описание слайда:

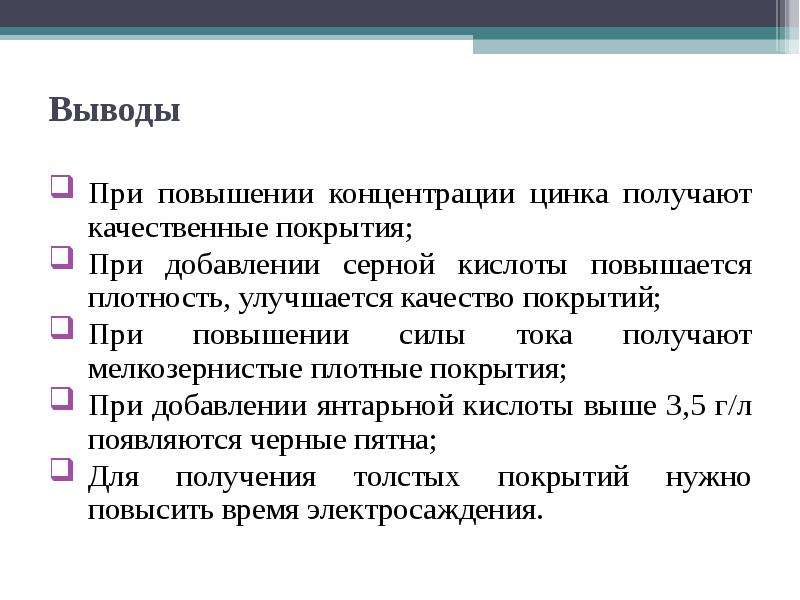

Выводы При повышении концентрации цинка получают качественные покрытия; При добавлении серной кислоты повышается плотность, улучшается качество покрытий; При повышении силы тока получают мелкозернистые плотные покрытия; При добавлении янтарьной кислоты выше 3,5 г/л появляются черные пятна; Для получения толстых покрытий нужно повысить время электросаждения.
