Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Документация и схемы автоматизации технологических процессов. Доклад-сообщение содержит 15 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Документация проекта автоматизации технологических процессов. Документация проекта автоматизации технологических процессов. Схемы автоматизации

Слайд 2

Описание слайда:

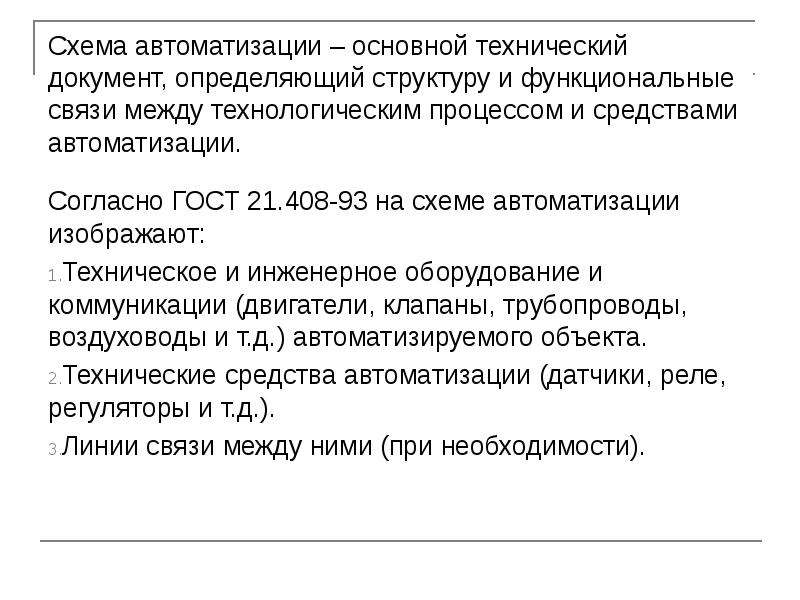

Схема автоматизации – основной технический документ, определяющий структуру и функциональные связи между технологическим процессом и средствами автоматизации. Схема автоматизации – основной технический документ, определяющий структуру и функциональные связи между технологическим процессом и средствами автоматизации. Согласно ГОСТ 21.408-93 на схеме автоматизации изображают: Техническое и инженерное оборудование и коммуникации (двигатели, клапаны, трубопроводы, воздуховоды и т.д.) автоматизируемого объекта. Технические средства автоматизации (датчики, реле, регуляторы и т.д.). Линии связи между ними (при необходимости).

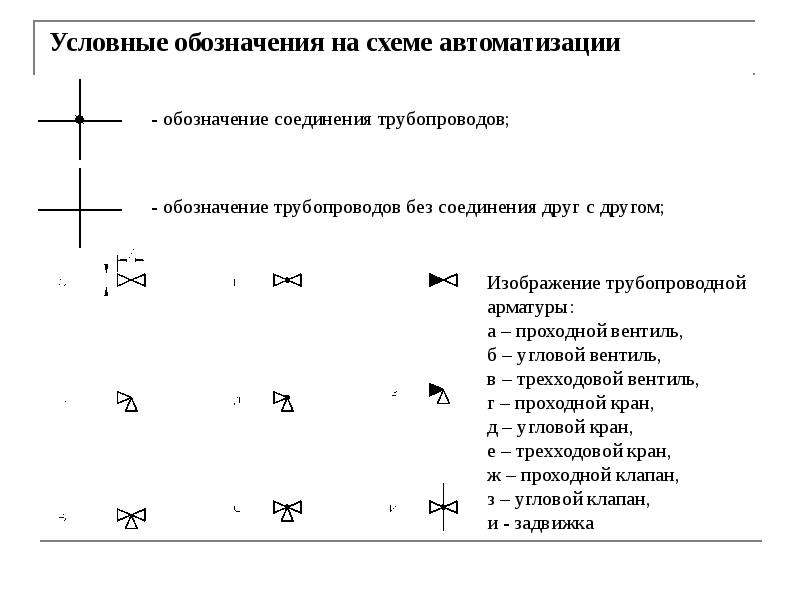

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

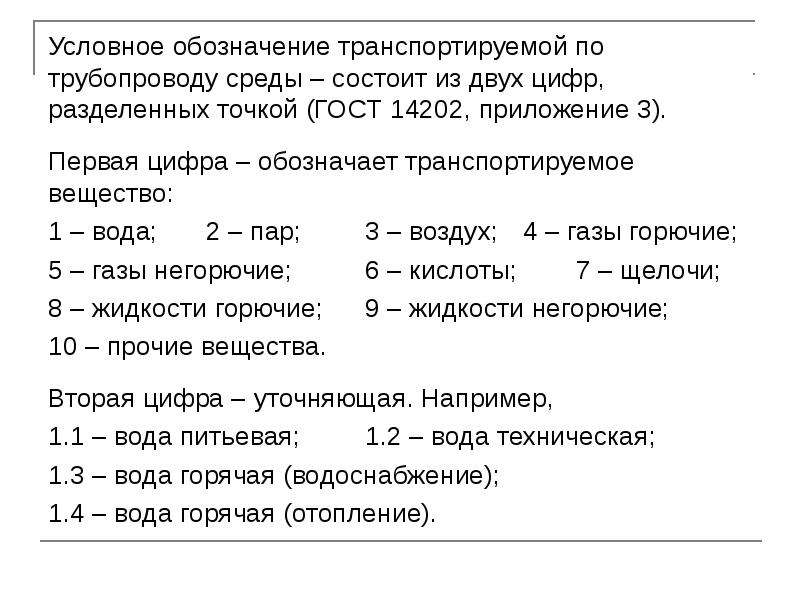

Условное обозначение транспортируемой по трубопроводу среды – состоит из двух цифр, разделенных точкой (ГОСТ 14202, приложение 3). Условное обозначение транспортируемой по трубопроводу среды – состоит из двух цифр, разделенных точкой (ГОСТ 14202, приложение 3). Первая цифра – обозначает транспортируемое вещество: 1 – вода; 2 – пар; 3 – воздух; 4 – газы горючие; 5 – газы негорючие; 6 – кислоты; 7 – щелочи; 8 – жидкости горючие; 9 – жидкости негорючие; 10 – прочие вещества. Вторая цифра – уточняющая. Например, 1.1 – вода питьевая; 1.2 – вода техническая; 1.3 – вода горячая (водоснабжение); 1.4 – вода горячая (отопление).
