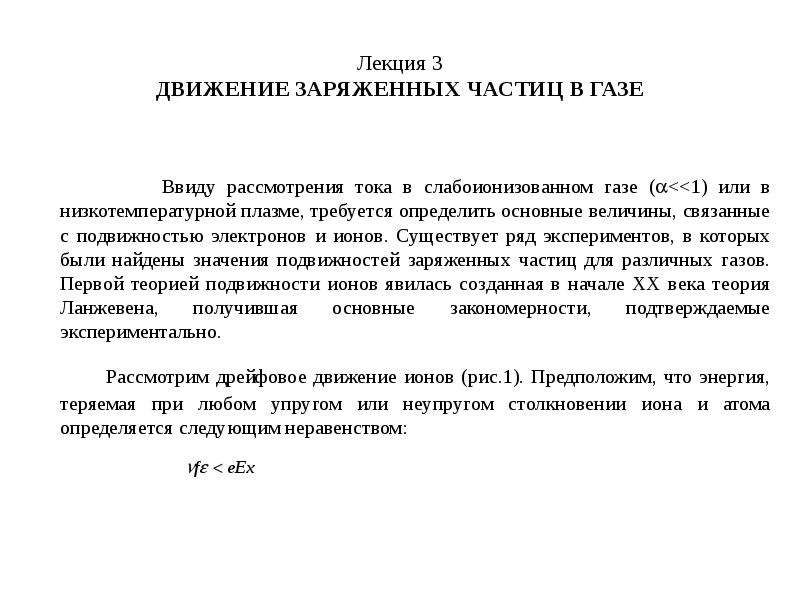

Слайд 1

Описание слайда:

Лекция 3 ДВИЖЕНИЕ ЗАРЯЖЕННЫХ ЧАСТИЦ В ГАЗЕ Ввиду рассмотрения тока в слабоионизованном газе (

Слайд 2

Описание слайда:

- частота столкновений, f - доля потери энергии при одном столкновении - частота столкновений, f - доля потери энергии при одном столкновении eEx – энергия, которую набирает ион в направлении электрического поля, x – смещение в направлении электрического поля Рис.1 Допустим, что существует превышение количества упругих столкновений над количеством неупругих. Для стационарного режима движения данные энергии по порядку равны: Скорость дрейфа ионов определяется в виде: Коэффициентом пропорциональности является величина K –подвижность ионов, т.е. скорость движения по направлению силовой линии электрического поля при Е= 1 В/м.

Слайд 3

Описание слайда:

Для определения подвижности ионов в середине XX века были предложены различные экспериментальные методы. Рассмотрим наиболее известные эксперименты. На рис.2 представлен “метод запирающих сеток”. Рис.2 На электроды В и С , расположенные в камере с пониженным газовым давлением подается постоянное напряжение U. Считается, что в данном пространстве существует низкая концентрация ионов и они движутся в направлении электрода В. На сетки 1 и 2 подается переменное синусоидальное напряжение, как показано на рис.2. В моменты, когда напряжение на данных сетках равно нулю, существуют наиболее благоприятные условия для прохождения ионов.

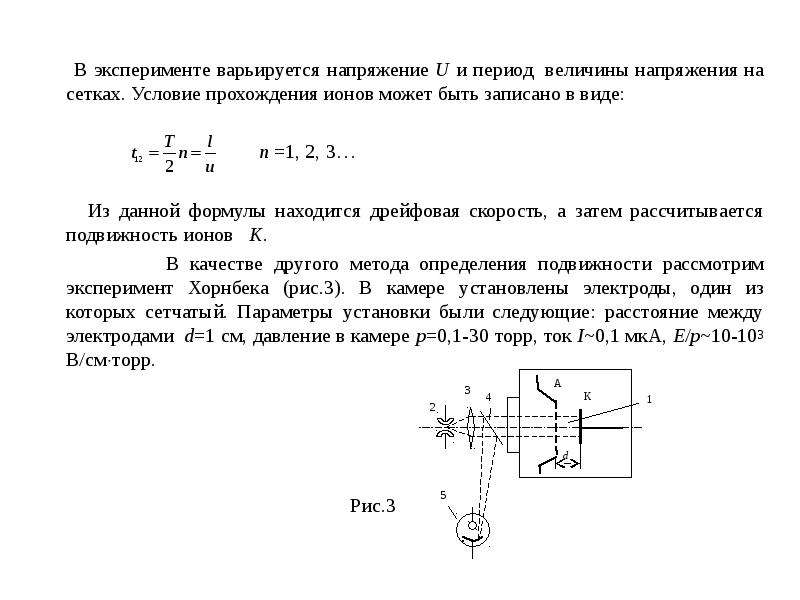

Слайд 4

Описание слайда:

В эксперименте варьируется напряжение U и период величины напряжения на сетках. Условие прохождения ионов может быть записано в виде: n =1, 2, 3… Из данной формулы находится дрейфовая скорость, а затем рассчитывается подвижность ионов К. В качестве другого метода определения подвижности рассмотрим эксперимент Хорнбека (рис.3). В камере установлены электроды, один из которых сетчатый. Параметры установки были следующие: расстояние между электродами d=1 см, давление в камере p=0,1-30 торр, ток I~0,1 мкА, E/p~10-103 В/смторр. Рис.3

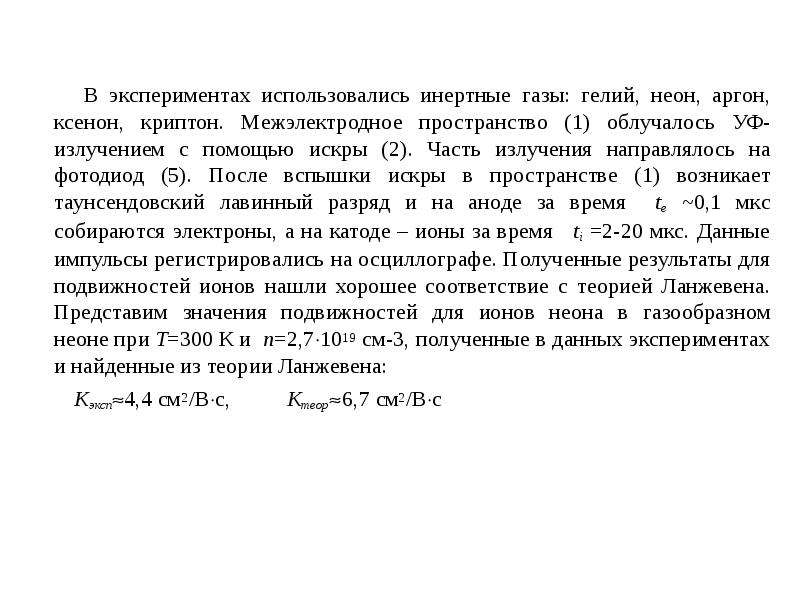

Слайд 5

Описание слайда:

В экспериментах использовались инертные газы: гелий, неон, аргон, ксенон, криптон. Межэлектродное пространство (1) облучалось УФ-излучением с помощью искры (2). Часть излучения направлялось на фотодиод (5). После вспышки искры в пространстве (1) возникает таунсендовский лавинный разряд и на аноде за время te ~0,1 мкс собираются электроны, а на катоде – ионы за время ti =2-20 мкс. Данные импульсы регистрировались на осциллографе. Полученные результаты для подвижностей ионов нашли хорошее соответствие с теорией Ланжевена. Представим значения подвижностей для ионов неона в газообразном неоне при Т=300 К и n=2,71019 см-3, полученные в данных экспериментах и найденные из теории Ланжевена: Кэксп4,4 см2/Вс, Ктеор6,7 см2/Вс

Слайд 6

Описание слайда:

Представим теорию подвижности ионов, разработанную известным французским ученым Полем Ланжевеном в 1903-05 г. В первой теории (1903 г.) Ланжевен исходил из следующих предположений. 1) Ионы и электроны представляют собой непроницаемые упругие шары, поэтому считается, что взаимодействие происходит только в момент столкновения. 2) Выполняются следующие неравенства: ( ) Энергия, набранная ионом в электрическом поле, значительно меньше его средней кинетической энергии. 3) Плотность ионов ni мала и взаимодействиями ионов друг с другом можно пренебречь.

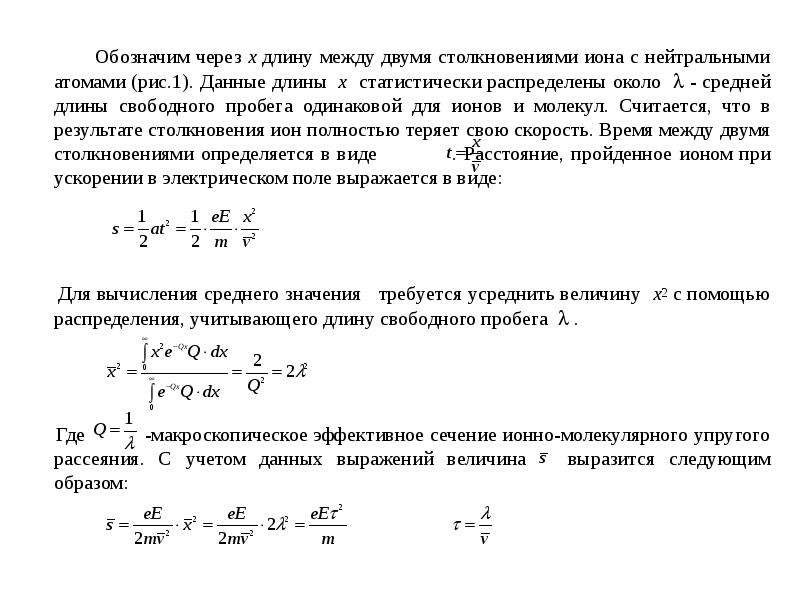

Слайд 7

Описание слайда:

Обозначим через x длину между двумя столкновениями иона с нейтральными атомами (рис.1). Данные длины x статистически распределены около  - средней длины свободного пробега одинаковой для ионов и молекул. Считается, что в результате столкновения ион полностью теряет свою скорость. Время между двумя столкновениями определяется в виде . Расстояние, пройденное ионом при ускорении в электрическом поле выражается в виде: Для вычисления среднего значения требуется усреднить величину x2 с помощью распределения, учитывающего длину свободного пробега  . Где -макроскопическое эффективное сечение ионно-молекулярного упругого рассеяния. С учетом данных выражений величина выразится следующим образом:

Слайд 8

Описание слайда:

Скорость дрейфа будет равна: В результате формула для подвижности ионов будет иметь вид: С учетом выражения для длины свободного пробега и среднеквадратичной скорости подвижность имеет следующие основные зависимости: Формула правильно выражает зависимость от концентрации n, подтверждаемую экспериментально, но для зависимости от температуры T соответствия найдено не было. Впоследствии данная формула для подвижности ионов была уточнена Ланжевеном для распределения скоростей и отличия масс иона m и молекулы M.

Слайд 9

Описание слайда:

Уточненная формула принимает вид: vкв - среднеквадратичная скорость молекул, D12 – сумма радиусов молекулы и иона, n - концентрация молекул Данный вариант формулы лучше соответствовал экспериментальным данным, но все же не учитывал взаимодействие ионов и молекул. Ввиду этого, в 1905 г. Ланжевеном была создана теория, учитывающая взаимодействие ионов и молекул. Предполагалось, что в результате взаимодействия иона и молекулы происходит поляризация молекулы и у молекулы появляется дипольный момент d  0. Тогда сила притяжения иона и молекулы будет выражаться в виде:  - диэлектрическая проницаемость газа, e – заряд иона, n – концентрация молекул

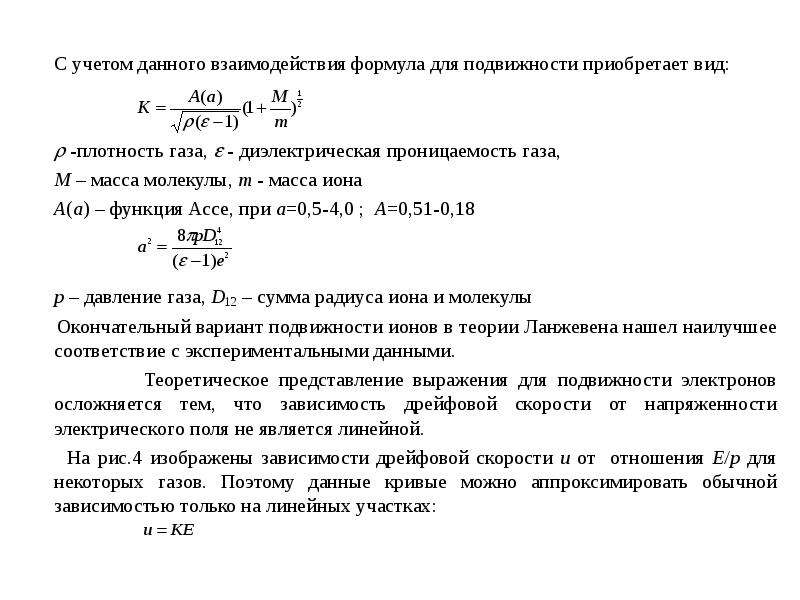

Слайд 10

Описание слайда:

С учетом данного взаимодействия формула для подвижности приобретает вид:  -плотность газа,  - диэлектрическая проницаемость газа, M – масса молекулы, m - масса иона A(a) – функция Ассе, при а=0,5-4,0 ; А=0,51-0,18 p – давление газа, D12 – сумма радиуса иона и молекулы Окончательный вариант подвижности ионов в теории Ланжевена нашел наилучшее соответствие с экспериментальными данными. Теоретическое представление выражения для подвижности электронов осложняется тем, что зависимость дрейфовой скорости от напряженности электрического поля не является линейной. На рис.4 изображены зависимости дрейфовой скорости u от отношения E/p для некоторых газов. Поэтому данные кривые можно аппроксимировать обычной зависимостью только на линейных участках:

Слайд 11

Описание слайда:

Рис.4 Выражение для подвижности электронов с учетом силы сопротивления движения электрону со стороны среды имеет вид: νm - эффективная частота столкновений электрона с нейтральными частицами. Данная частота выражается через транспортное сечение σtr следующим образом: Транспортное сечение для газов зависит от энергии электронов и измеряется экспериментально. В свою очередь средняя энергия электронов зависит от электрического поля. Ввиду этого, в общем случае подвижность является функцией от напряженности поля K(E). Соответствие с экспериментальными данными дают расчеты для подвижности, основанные на решении кинетического уравнения для функции распределения электронов.
