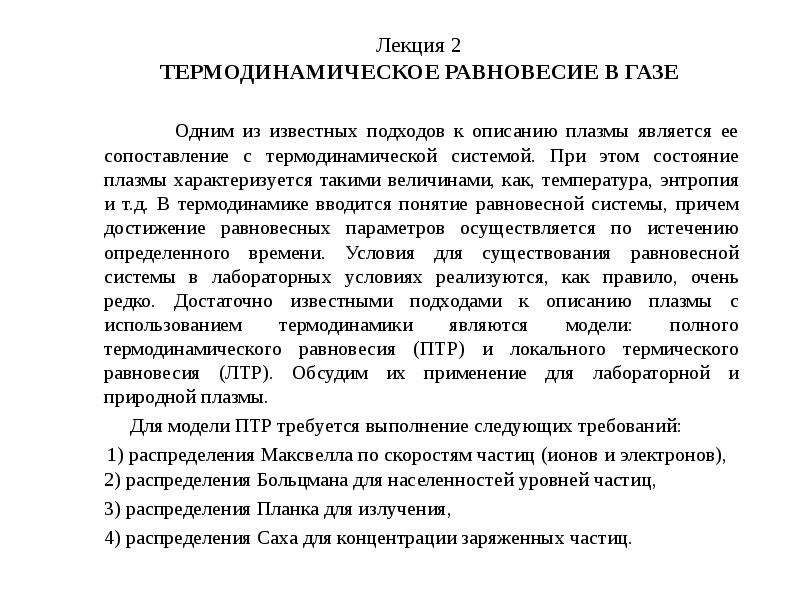

Лекция 2 ТЕРМОДИНАМИЧЕСКОЕ РАВНОВЕСИЕ В ГАЗЕ Одним из известных подходов к описанию плазмы является ее сопоставление с термодинамической системой. При этом состояние плазмы характеризуется такими величинами, как, температура, энтропия и т.д. В термодинамике вводится понятие равновесной системы, причем достижение равновесных параметров осуществляется по истечению определенного времени. Условия для существования равновесной системы в лабораторных условиях реализуются, как правило, очень редко. Достаточно известными подходами к описанию плазмы с использованием термодинамики являются модели: полного термодинамического равновесия (ПТР) и локального термического равновесия (ЛТР). Обсудим их применение для лабораторной и природной плазмы. Для модели ПТР требуется выполнение следующих требований: 1) распределения Максвелла по скоростям частиц (ионов и электронов), 2) распределения Больцмана для населенностей уровней частиц, 3) распределения Планка для излучения, 4) распределения Саха для концентрации заряженных частиц.

Слайд 2

Описание слайда:

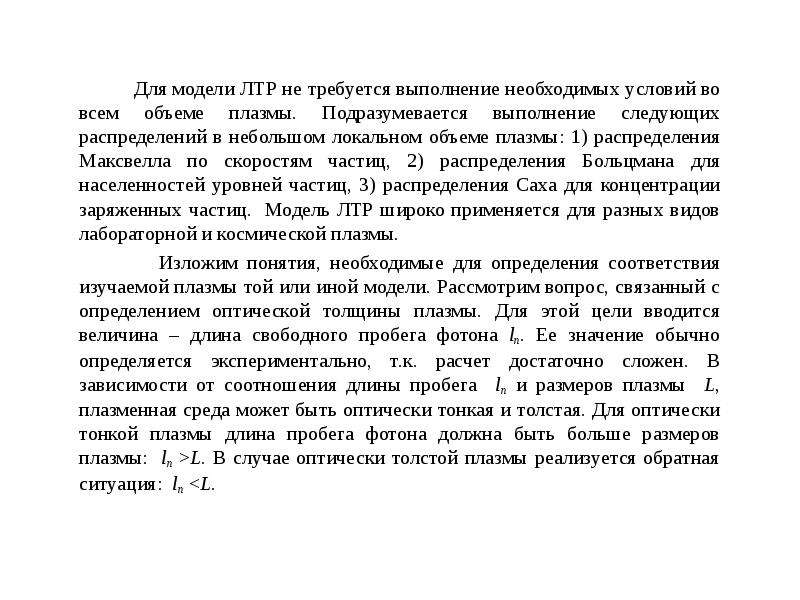

Для модели ЛТР не требуется выполнение необходимых условий во всем объеме плазмы. Подразумевается выполнение следующих распределений в небольшом локальном объеме плазмы: 1) распределения Максвелла по скоростям частиц, 2) распределения Больцмана для населенностей уровней частиц, 3) распределения Саха для концентрации заряженных частиц. Модель ЛТР широко применяется для разных видов лабораторной и космической плазмы. Изложим понятия, необходимые для определения соответствия изучаемой плазмы той или иной модели. Рассмотрим вопрос, связанный с определением оптической толщины плазмы. Для этой цели вводится величина – длина свободного пробега фотона lп. Ее значение обычно определяется экспериментально, т.к. расчет достаточно сложен. В зависимости от соотношения длины пробега lп и размеров плазмы L, плазменная среда может быть оптически тонкая и толстая. Для оптически тонкой плазмы длина пробега фотона должна быть больше размеров плазмы: lп >L. В случае оптически толстой плазмы реализуется обратная ситуация: lп

Слайд 3

Описание слайда:

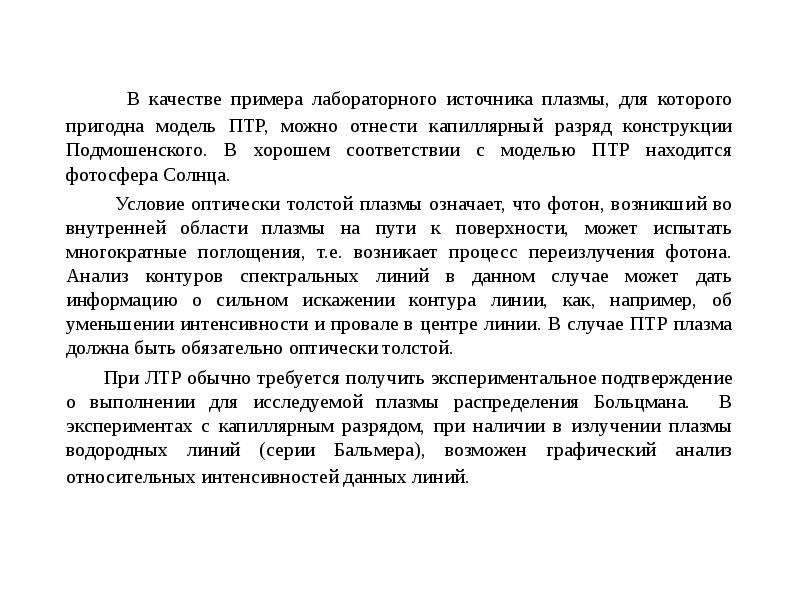

В качестве примера лабораторного источника плазмы, для которого пригодна модель ПТР, можно отнести капиллярный разряд конструкции Подмошенского. В хорошем соответствии с моделью ПТР находится фотосфера Солнца. Условие оптически толстой плазмы означает, что фотон, возникший во внутренней области плазмы на пути к поверхности, может испытать многократные поглощения, т.е. возникает процесс переизлучения фотона. Анализ контуров спектральных линий в данном случае может дать информацию о сильном искажении контура линии, как, например, об уменьшении интенсивности и провале в центре линии. В случае ПТР плазма должна быть обязательно оптически толстой. При ЛТР обычно требуется получить экспериментальное подтверждение о выполнении для исследуемой плазмы распределения Больцмана. В экспериментах с капиллярным разрядом, при наличии в излучении плазмы водородных линий (серии Бальмера), возможен графический анализ относительных интенсивностей данных линий.

Слайд 4

Описание слайда:

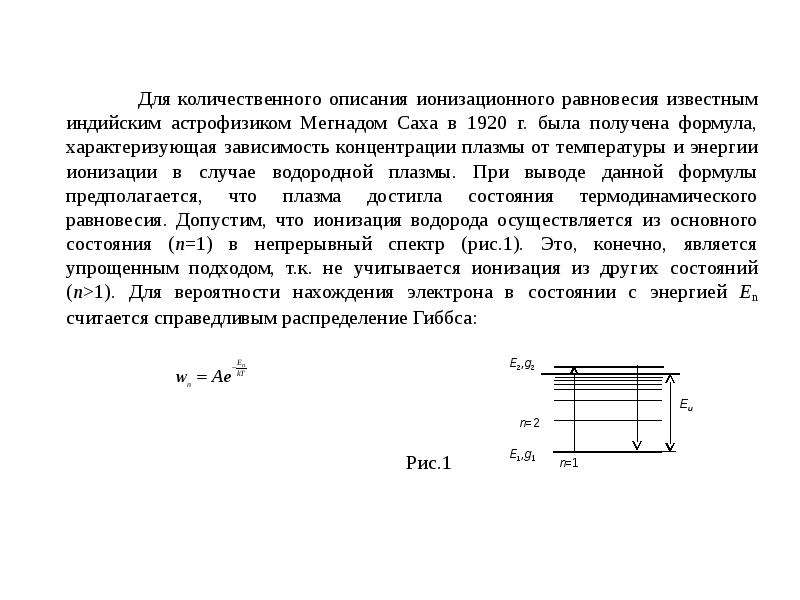

Для количественного описания ионизационного равновесия известным индийским астрофизиком Мегнадом Саха в 1920 г. была получена формула, характеризующая зависимость концентрации плазмы от температуры и энергии ионизации в случае водородной плазмы. При выводе данной формулы предполагается, что плазма достигла состояния термодинамического равновесия. Допустим, что ионизация водорода осуществляется из основного состояния (n=1) в непрерывный спектр (рис.1). Это, конечно, является упрощенным подходом, т.к. не учитывается ионизация из других состояний (n>1). Для вероятности нахождения электрона в состоянии с энергией En считается справедливым распределение Гиббса: Рис.1

Слайд 5

Описание слайда:

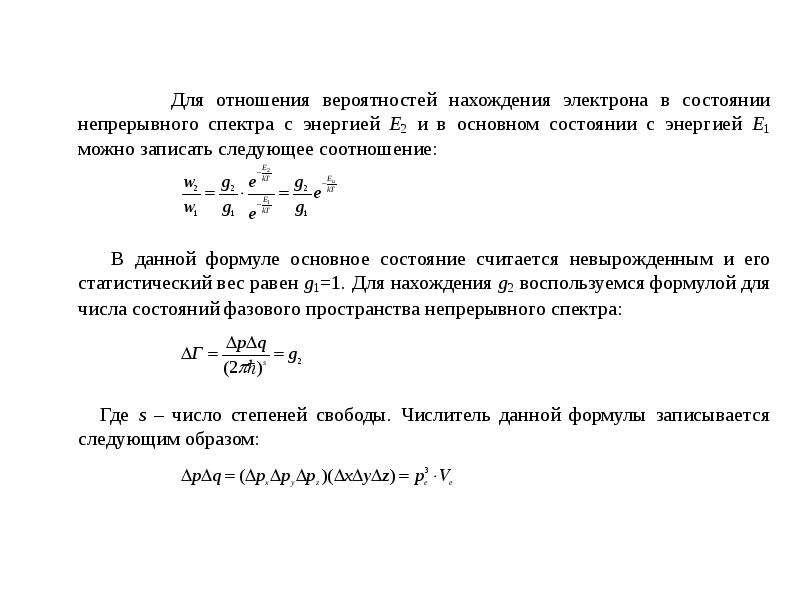

Для отношения вероятностей нахождения электрона в состоянии непрерывного спектра с энергией E2 и в основном состоянии с энергией E1 можно записать следующее соотношение: В данной формуле основное состояние считается невырожденным и его статистический вес равен g1=1. Для нахождения g2 воспользуемся формулой для числа состояний фазового пространства непрерывного спектра: Где s – число степеней свободы. Числитель данной формулы записывается следующим образом:

Слайд 6

Описание слайда:

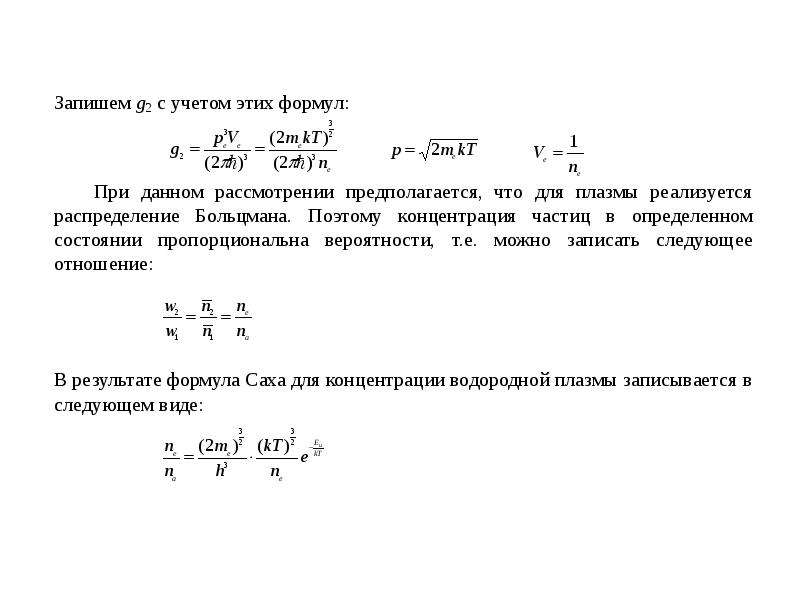

Запишем g2 с учетом этих формул: При данном рассмотрении предполагается, что для плазмы реализуется распределение Больцмана. Поэтому концентрация частиц в определенном состоянии пропорциональна вероятности, т.е. можно записать следующее отношение: В результате формула Саха для концентрации водородной плазмы записывается в следующем виде:

Слайд 7

Описание слайда:

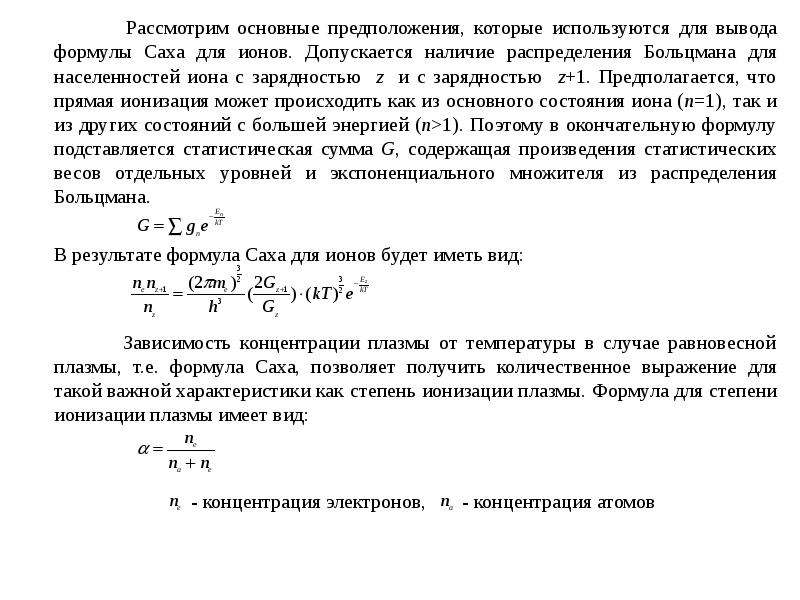

Рассмотрим основные предположения, которые используются для вывода формулы Саха для ионов. Допускается наличие распределения Больцмана для населенностей иона с зарядностью z и с зарядностью z+1. Предполагается, что прямая ионизация может происходить как из основного состояния иона (n=1), так и из других состояний с большей энергией (n>1). Поэтому в окончательную формулу подставляется статистическая сумма G, содержащая произведения статистических весов отдельных уровней и экспоненциального множителя из распределения Больцмана. Рассмотрим основные предположения, которые используются для вывода формулы Саха для ионов. Допускается наличие распределения Больцмана для населенностей иона с зарядностью z и с зарядностью z+1. Предполагается, что прямая ионизация может происходить как из основного состояния иона (n=1), так и из других состояний с большей энергией (n>1). Поэтому в окончательную формулу подставляется статистическая сумма G, содержащая произведения статистических весов отдельных уровней и экспоненциального множителя из распределения Больцмана. В результате формула Саха для ионов будет иметь вид: Зависимость концентрации плазмы от температуры в случае равновесной плазмы, т.е. формула Саха, позволяет получить количественное выражение для такой важной характеристики как степень ионизации плазмы. Формула для степени ионизации плазмы имеет вид: - концентрация электронов, - концентрация атомов

Слайд 8

Описание слайда:

Случаю высокотемпературной плазмы, т.е. практически полностью ионизованной соответствует значение α1. Для низкотемпературной, т.е. слабоионизованной плазмы полагается диапазон 

Слайд 9

Описание слайда:

Для водорода полная ионизация осуществляется при Т1,8 эВ, а для гелия при Т3 эВ. Для большей концентрации n=1017 см-3 полная ионизация водорода α1 согласно расчету наступает даже при Т0,16 эВ=1850 К. Рассмотрим содержание формулы Эльверта для соотношений констант ионизации и рекомбинации. В высокотемпературной плазме при термодинамическом равновесии может реализоваться случай, когда процессы ионизации и рекомбинации уравновешивают друг друга. Представим формулы для данных процессов: Скорость ионизации ([Qi ]= (част/cсм3)) имеет выражение: Где ki -константа ионизации, na – концентрация атомов, ne – концентрация электронов.

Слайд 10

Описание слайда:

Скорость рекомбинации ([Qr]= (част/cсм3)) запишется в виде: Где kr - константа рекомбинации, ni – концентрация ионов. В стационарном состоянии, когда реализуется равновесие между процессами ионизации и рекомбинации, данные скорости можно приравнять: В результате отношение концентраций ионов к концентрации атомов равно отношению констант ионизации и рекомбинации, что составляет формулу Эльверта: Следует заметить, что данные константы имеют зависимость от температуры и .
