Вы можете ознакомиться и скачать презентацию на тему Электрические станции и подстанции. Доклад-сообщение содержит 44 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Леонов Евгений Николаевич leonov@tobii.ru

Слайд 2

Описание слайда:

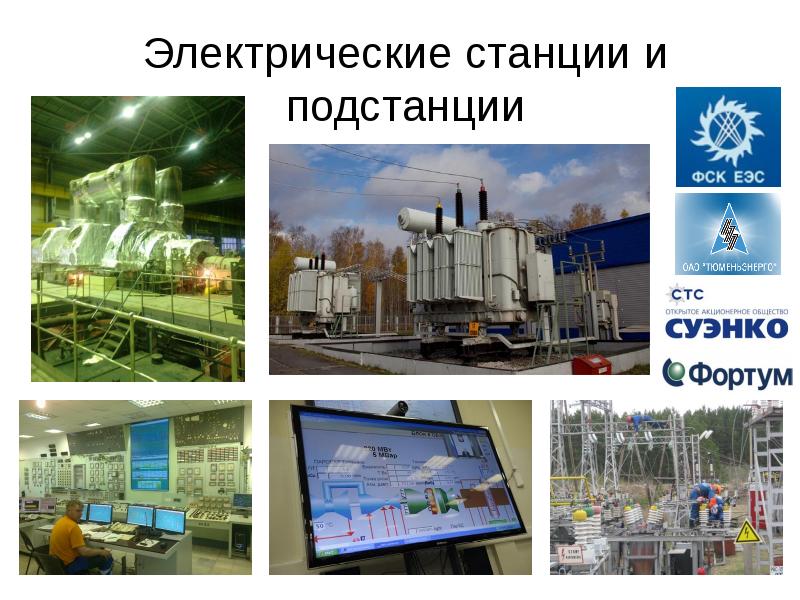

Электрические станции и подстанции

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Литература

Слайд 8

Описание слайда:

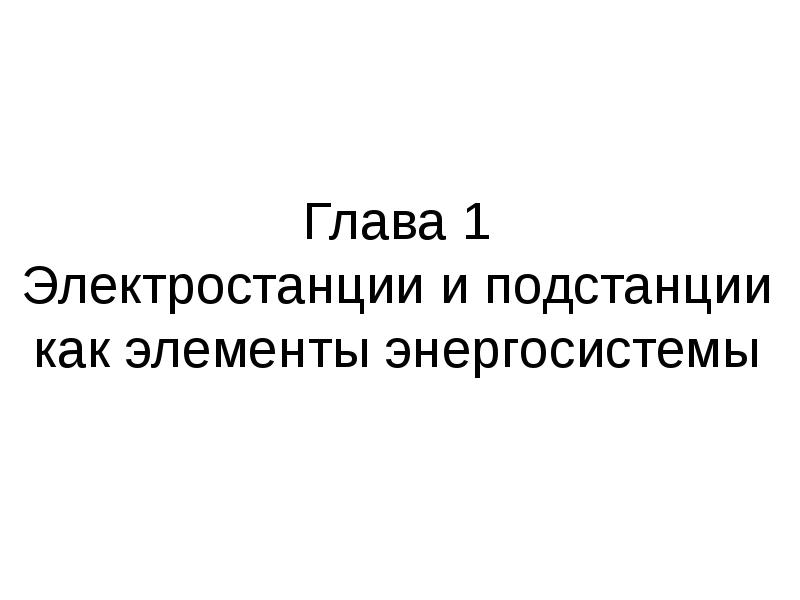

Глава 1 Электростанции и подстанции как элементы энергосистемы

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Энергетическая система (энергосистема) – совокупность электростанций, электрических и тепловых сетей, соединенных между собой и связанных общностью режимов в непрерывном процессе производства, преобразования, передачи и распределения электрической и тепловой энергии при общем управлении этим режимом. (ПУЭ, п. 1.2.2) Энергетическая система (энергосистема) – совокупность электростанций, электрических и тепловых сетей, соединенных между собой и связанных общностью режимов в непрерывном процессе производства, преобразования, передачи и распределения электрической и тепловой энергии при общем управлении этим режимом. (ПУЭ, п. 1.2.2)

Слайд 12

Описание слайда:

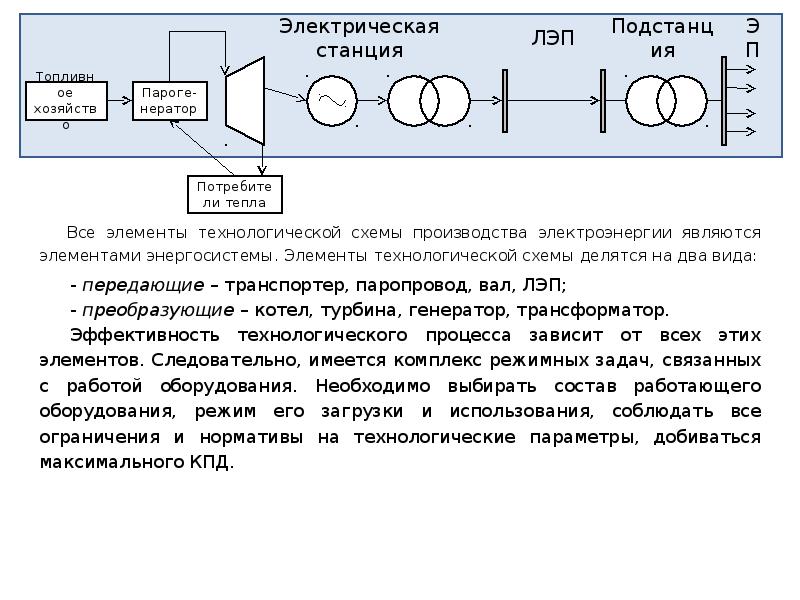

Все элементы технологической схемы производства электроэнергии являются элементами энергосистемы. Элементы технологической схемы делятся на два вида: Все элементы технологической схемы производства электроэнергии являются элементами энергосистемы. Элементы технологической схемы делятся на два вида:

Слайд 13

Описание слайда:

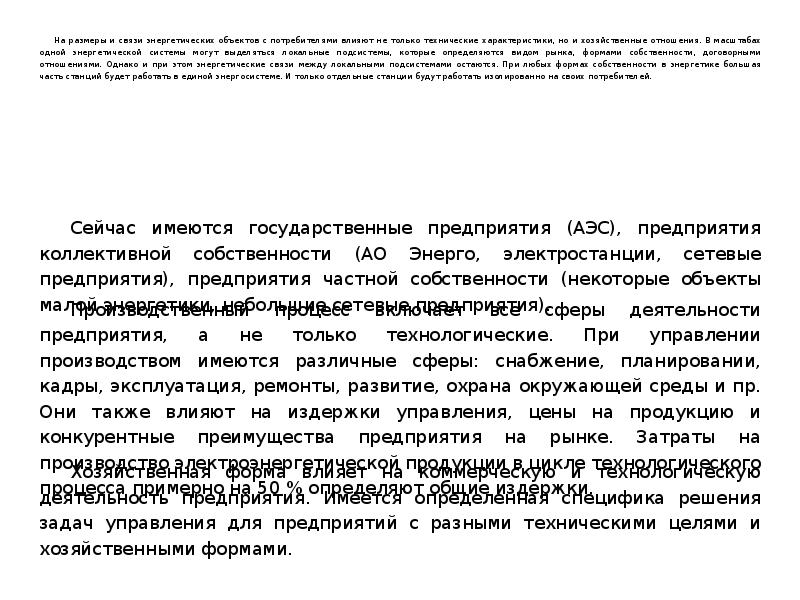

На размеры и связи энергетических объектов с потребителями влияют не только технические характеристики, но и хозяйственные отношения. В масштабах одной энергетической системы могут выделяться локальные подсистемы, которые определяются видом рынка, формами собственности, договорными отношениями. Однако и при этом энергетические связи между локальными подсистемами остаются. При любых формах собственности в энергетике большая часть станций будет работать в единой энергосистеме. И только отдельные станции будут работать изолированно на своих потребителей. На размеры и связи энергетических объектов с потребителями влияют не только технические характеристики, но и хозяйственные отношения. В масштабах одной энергетической системы могут выделяться локальные подсистемы, которые определяются видом рынка, формами собственности, договорными отношениями. Однако и при этом энергетические связи между локальными подсистемами остаются. При любых формах собственности в энергетике большая часть станций будет работать в единой энергосистеме. И только отдельные станции будут работать изолированно на своих потребителей.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Электроустановка – совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования ее в другие виды энергии. (ПУЭ, п. 1.1.3) Электроустановка – совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования ее в другие виды энергии. (ПУЭ, п. 1.1.3)

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

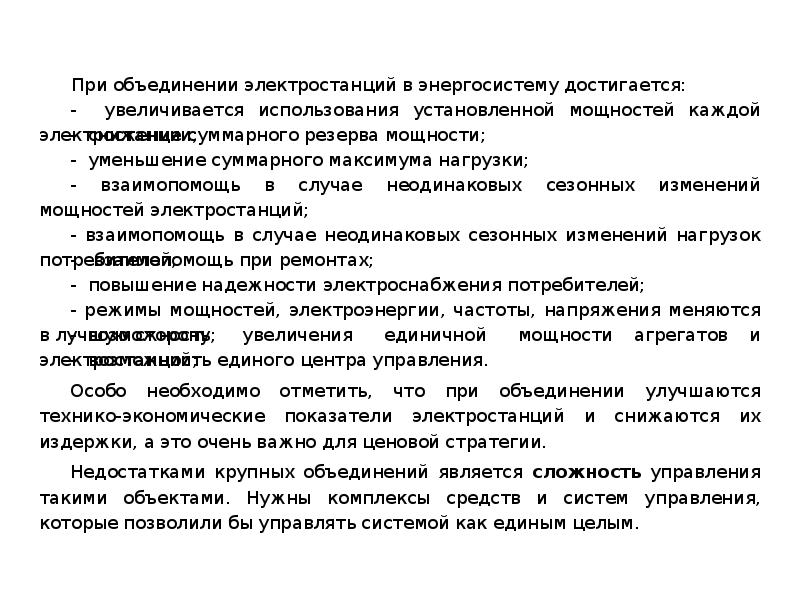

При объединении электростанций в энергосистему достигается: При объединении электростанций в энергосистему достигается:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

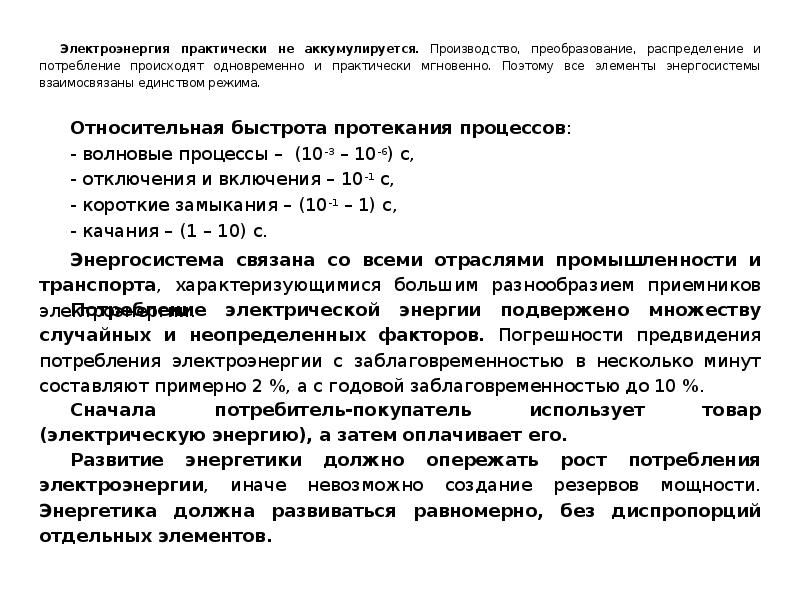

Электроэнергия практически не аккумулируется. Производство, преобразование, распределение и потребление происходят одновременно и практически мгновенно. Поэтому все элементы энергосистемы взаимосвязаны единством режима. Электроэнергия практически не аккумулируется. Производство, преобразование, распределение и потребление происходят одновременно и практически мгновенно. Поэтому все элементы энергосистемы взаимосвязаны единством режима.

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

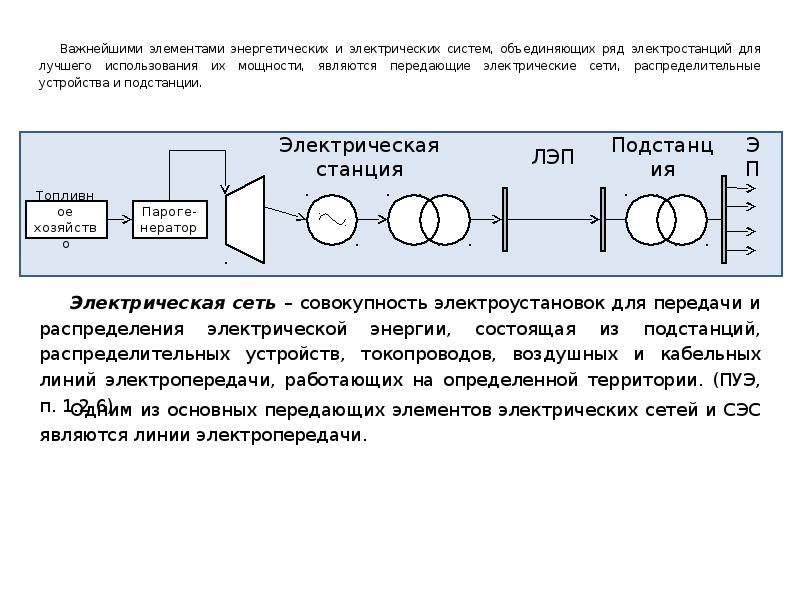

Важнейшими элементами энергетических и электрических систем, объединяющих ряд электростанций для лучшего использования их мощности, являются передающие электрические сети, распределительные устройства и подстанции. Важнейшими элементами энергетических и электрических систем, объединяющих ряд электростанций для лучшего использования их мощности, являются передающие электрические сети, распределительные устройства и подстанции.

Слайд 24

Описание слайда:

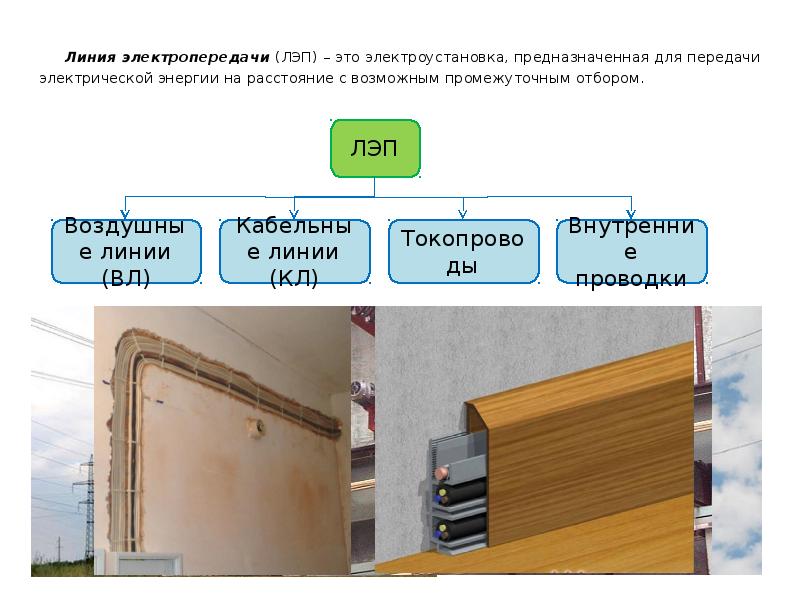

Линия электропередачи (ЛЭП) – это электроустановка, предназначенная для передачи электрической энергии на расстояние с возможным промежуточным отбором. Линия электропередачи (ЛЭП) – это электроустановка, предназначенная для передачи электрической энергии на расстояние с возможным промежуточным отбором.

Слайд 25

Описание слайда:

Основными параметрами ЛЭП являются: Основными параметрами ЛЭП являются:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Открытым распределительным устройством (ОРУ) называется РУ, все или основное оборудование которого расположено на открытом воздухе. (ПУЭ, п. 4.2.2) Открытым распределительным устройством (ОРУ) называется РУ, все или основное оборудование которого расположено на открытом воздухе. (ПУЭ, п. 4.2.2)
