Слайд 1

Описание слайда:

Лекция 10

Слайд 2

Описание слайда:

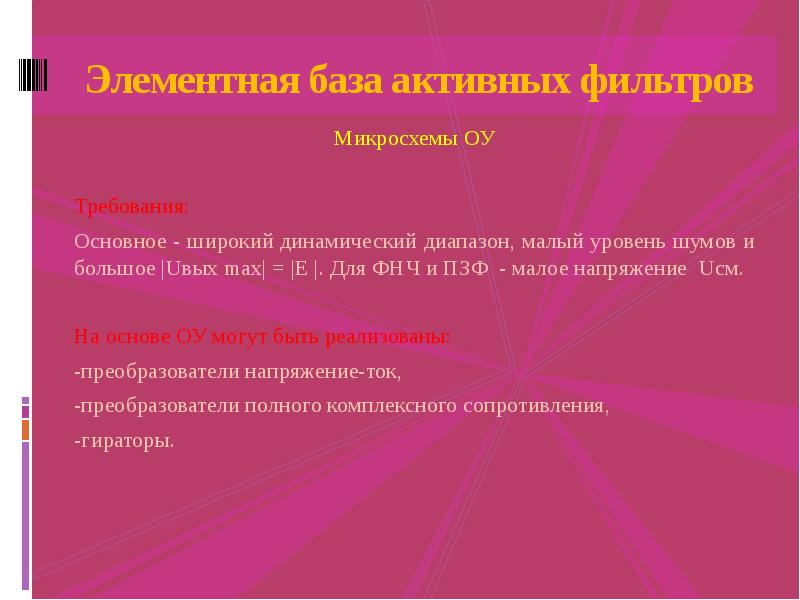

Элементная база активных фильтров Микросхемы ОУ Требования: Основное - широкий динамический диапазон, малый уровень шумов и большое |Uвых max| = |E |. Для ФНЧ и ПЗФ - малое напряжение Uсм. На основе ОУ могут быть реализованы: -преобразователи напряжение-ток, -преобразователи полного комплексного сопротивления, -гираторы.

Слайд 3

Описание слайда:

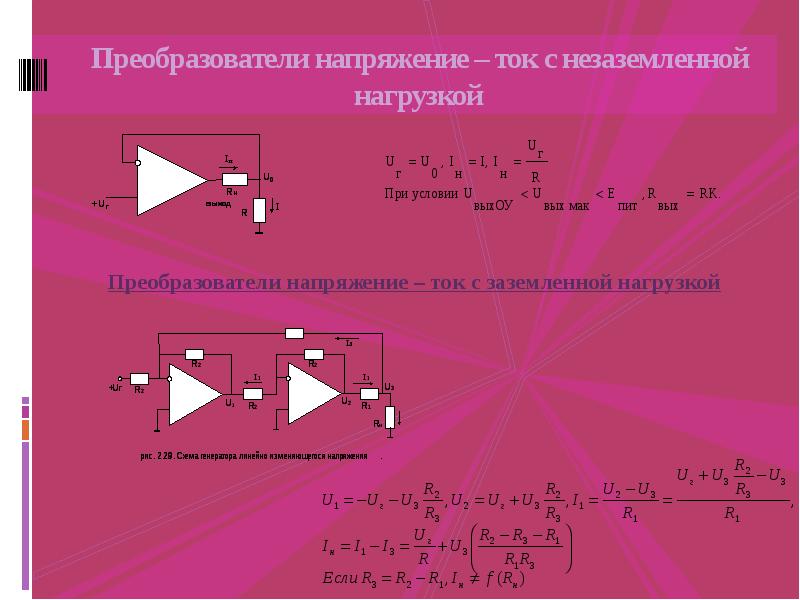

Преобразователи напряжение – ток с незаземленной нагрузкой

Слайд 4

Описание слайда:

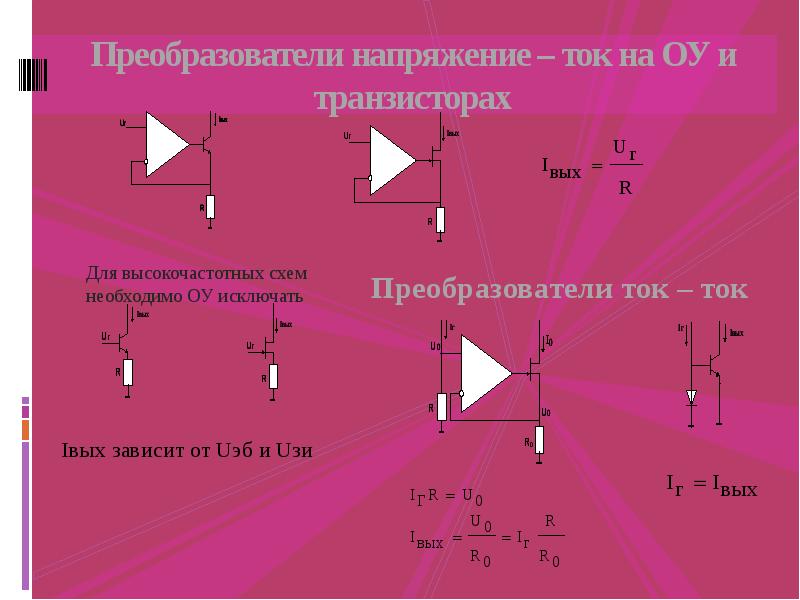

Преобразователи напряжение – ток на ОУ и транзисторах Iвых зависит от Uэб и Uзи

Слайд 5

Описание слайда:

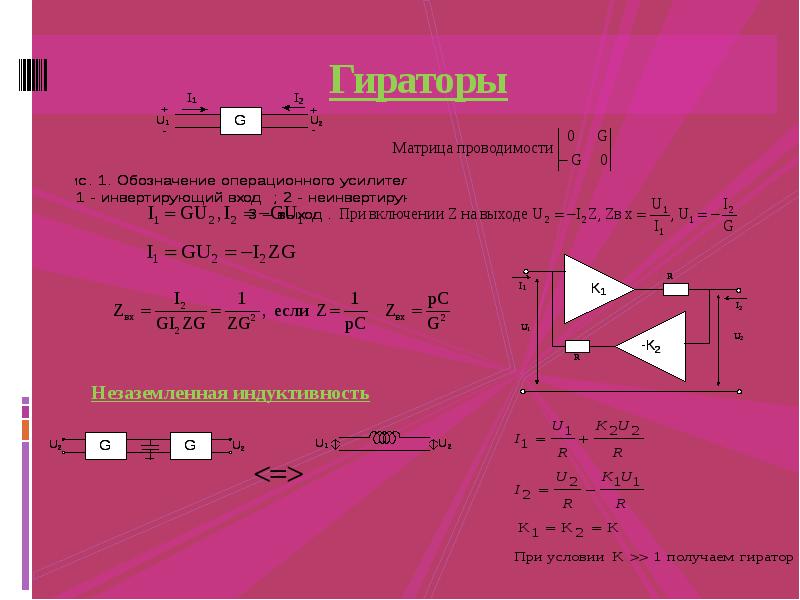

Гираторы

Слайд 6

Описание слайда:

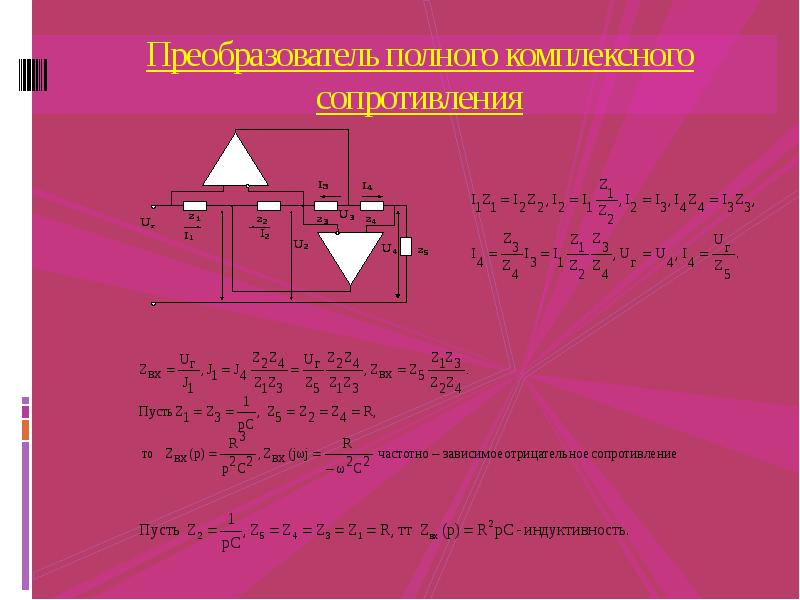

Преобразователь полного комплексного сопротивления

Слайд 7

Описание слайда:

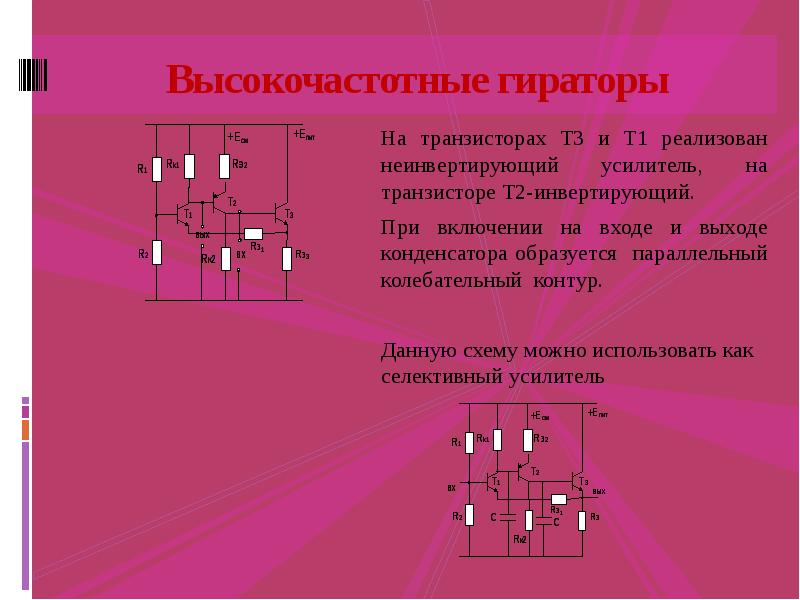

Высокочастотные гираторы На транзисторах T3 и Т1 реализован неинвертирующий усилитель, на транзисторе Т2-инвертирующий. При включении на входе и выходе конденсатора образуется параллельный колебательный контур. Данную схему можно использовать как селективный усилитель
