Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему facts Основные тиристорные устройства. Доклад-сообщение содержит 54 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

FACTS

Слайд 2

Описание слайда:

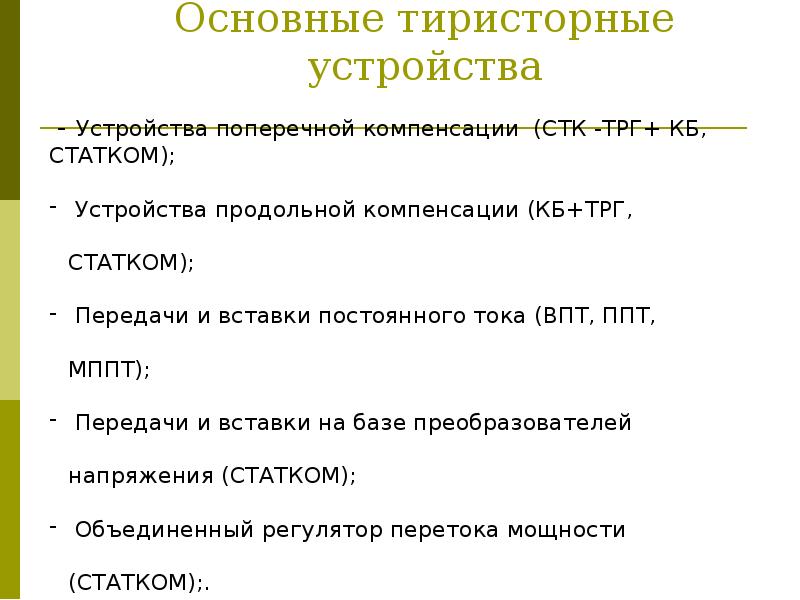

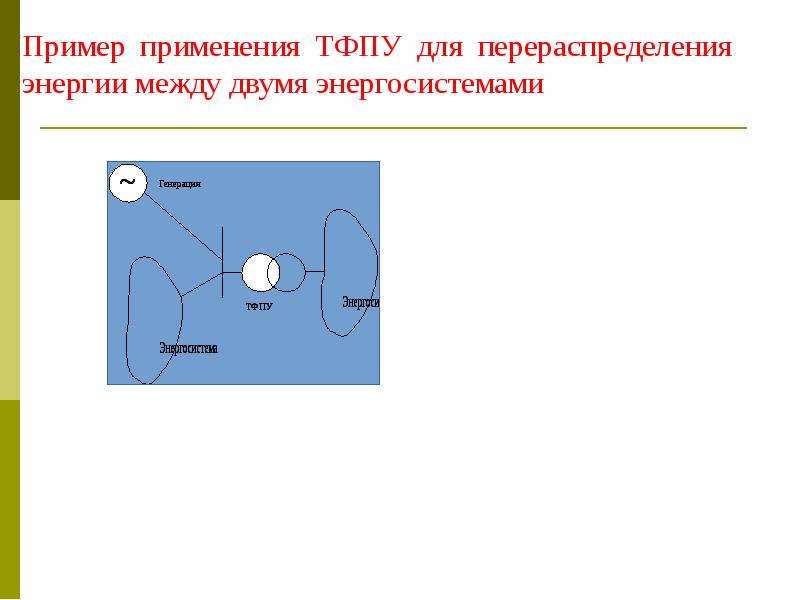

Основные тиристорные устройства

Слайд 3

Описание слайда:

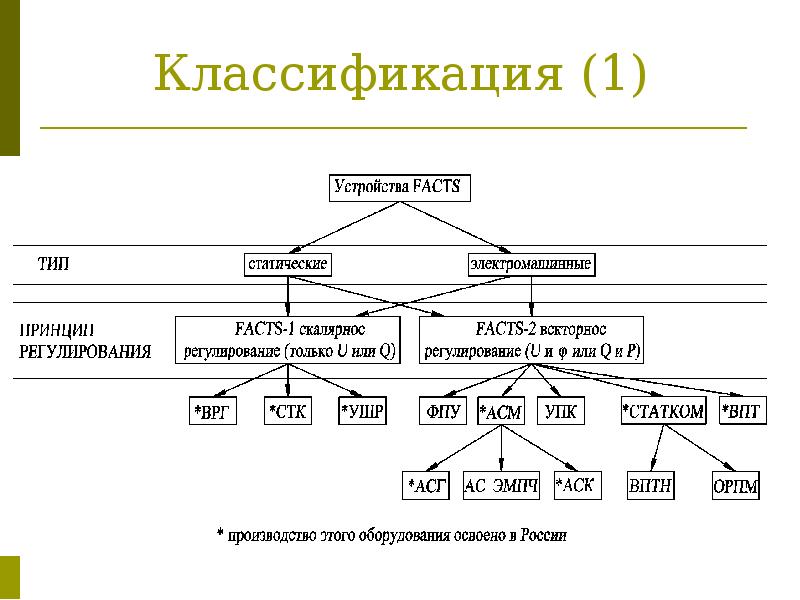

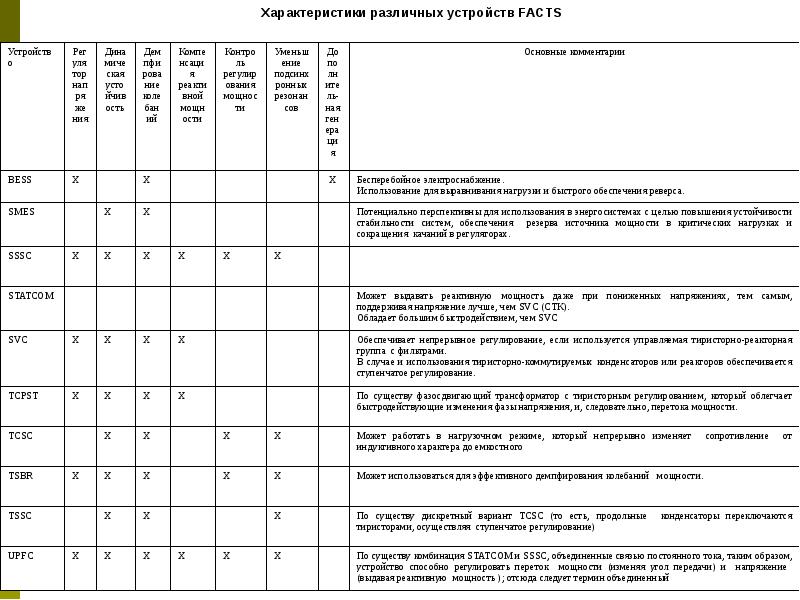

Классификация (1)

Слайд 4

Описание слайда:

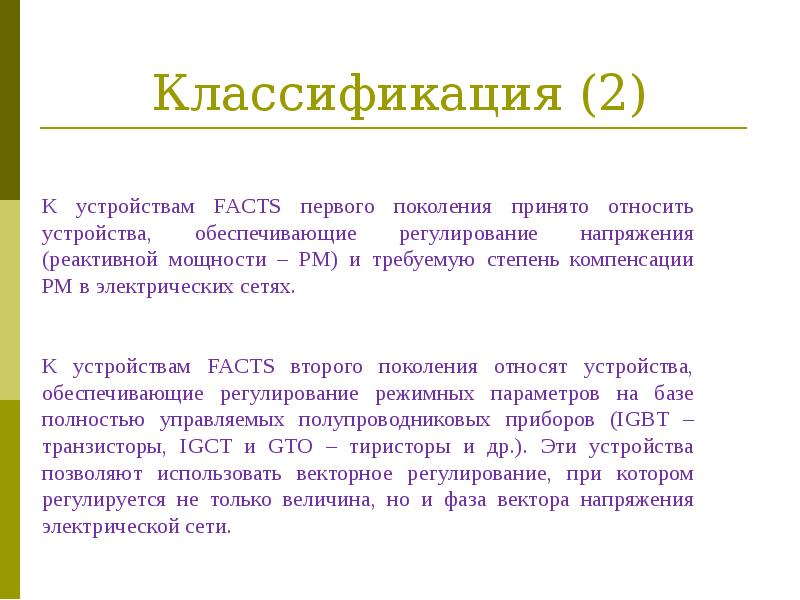

Классификация (2)

Слайд 5

Описание слайда:

Схема высоковольтного тиристорного вентиля

Слайд 6

Описание слайда:

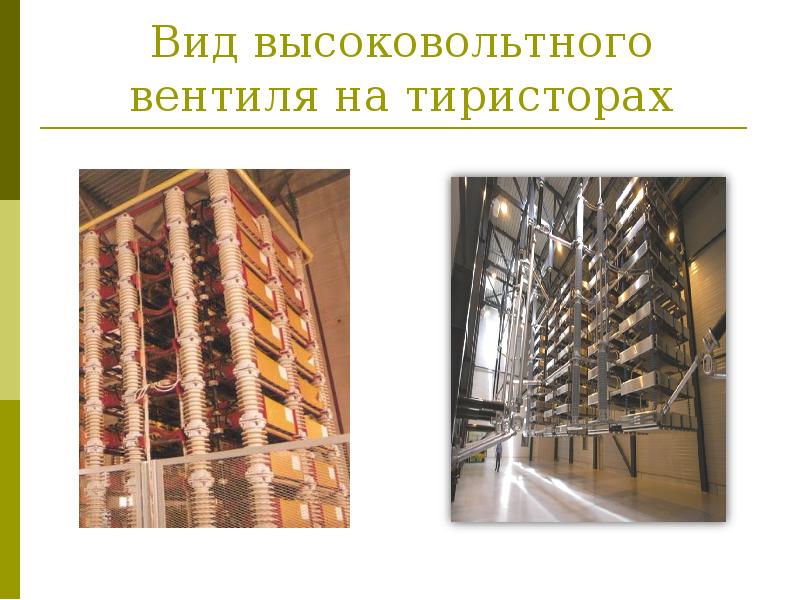

Вид высоковольтного вентиля на тиристорах

Слайд 7

Описание слайда:

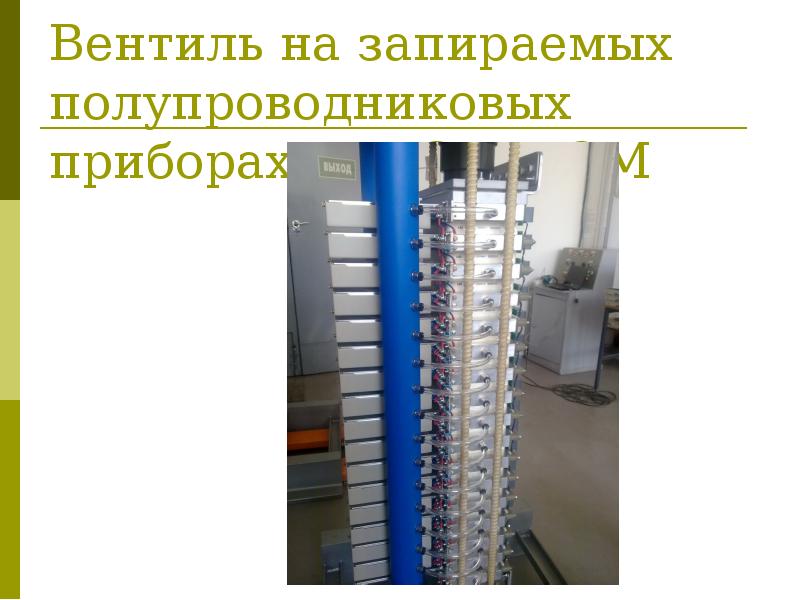

Вентиль на запираемых полупроводниковых приборах для СТАКОМ

Слайд 8

Описание слайда:

Виды компоновок многоуровневых схем

Слайд 9

Описание слайда:

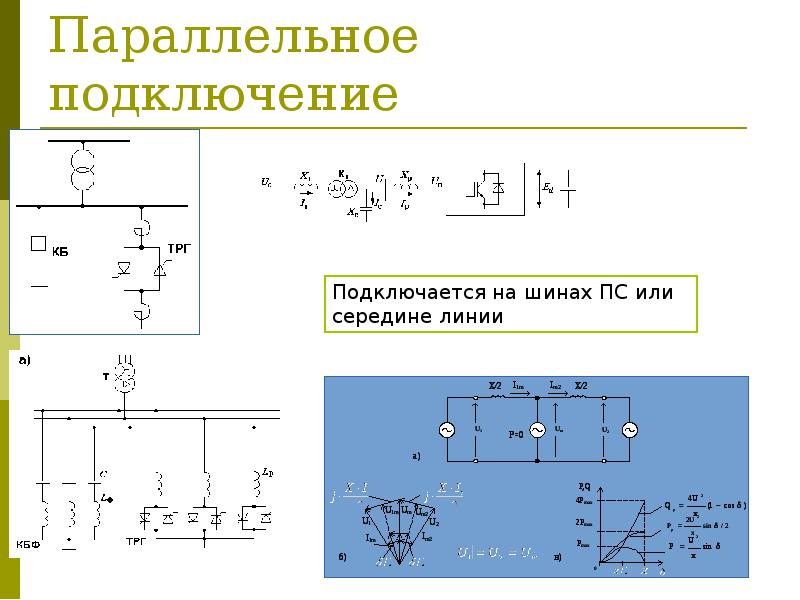

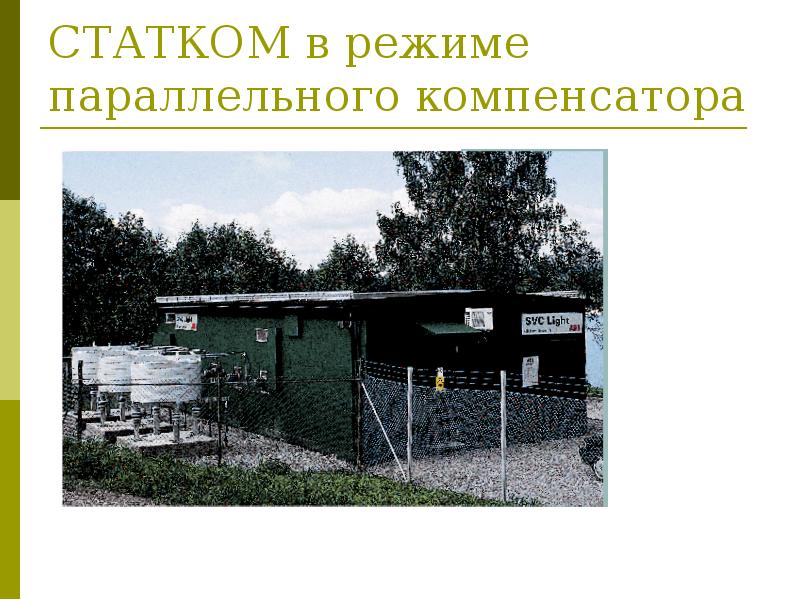

Параллельное подключение

Слайд 10

Описание слайда:

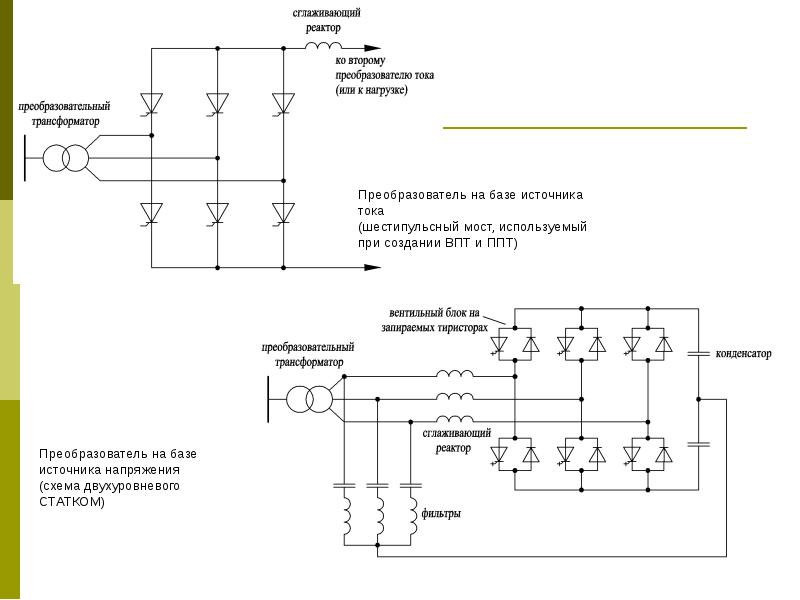

Двухуровневый преобразователь напряжения

Слайд 11

Описание слайда:

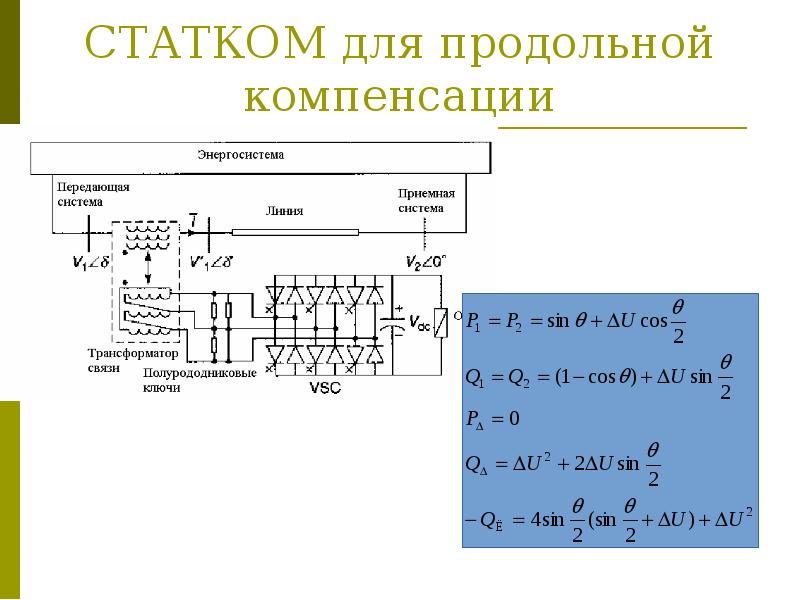

Последовательное подключение

Слайд 12

Описание слайда:

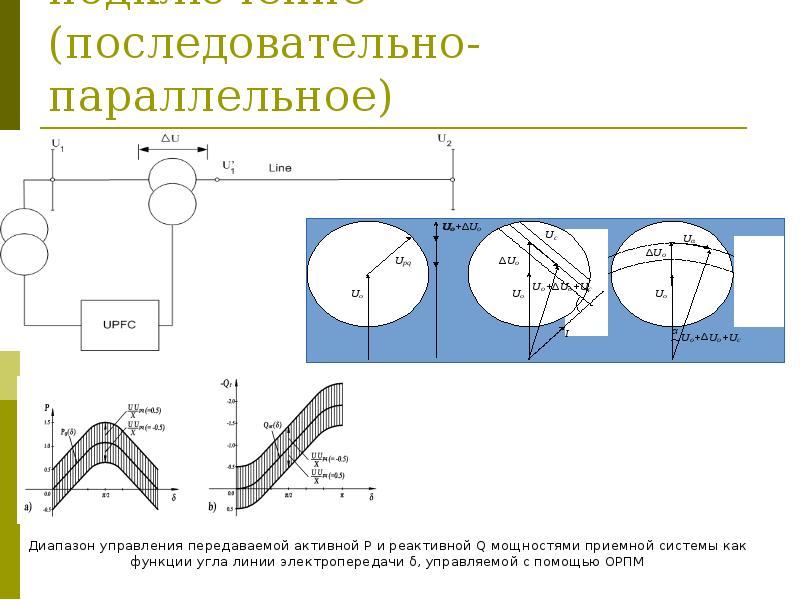

Комбинированное подключение (последовательно-параллельное)

Слайд 13

Описание слайда:

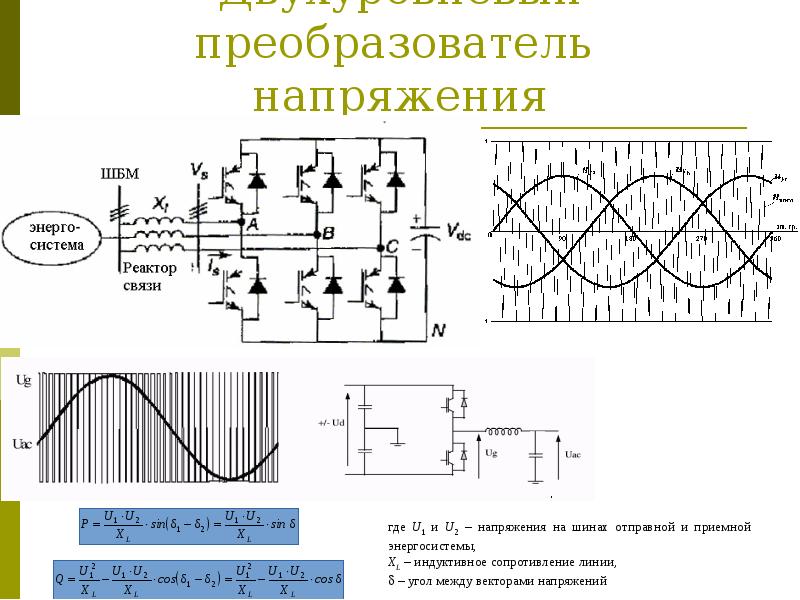

Двухуровневый преобразователь напряжения

Слайд 14

Описание слайда:

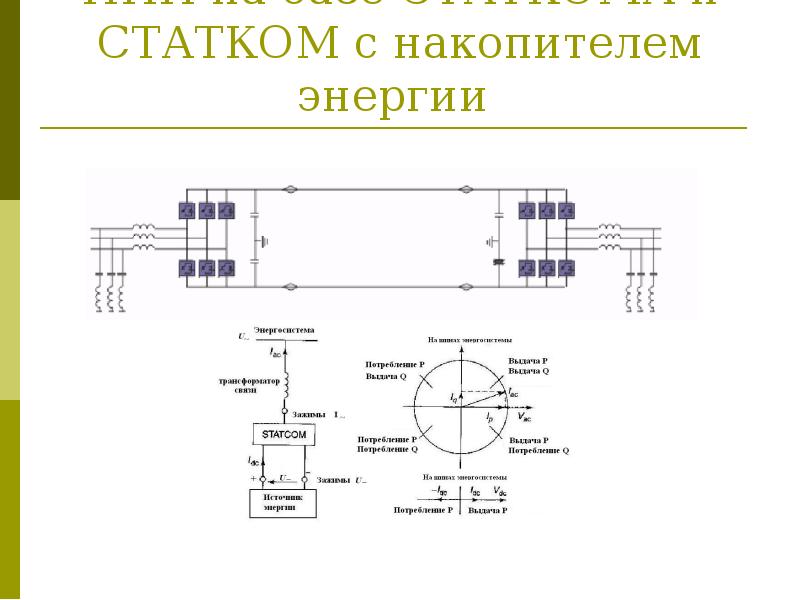

ППН на базе СТАТКОМА и СТАТКОМ с накопителем энергии

Слайд 15

Описание слайда:

Трехуровневый преобразователь напряжения

Слайд 16

Описание слайда:

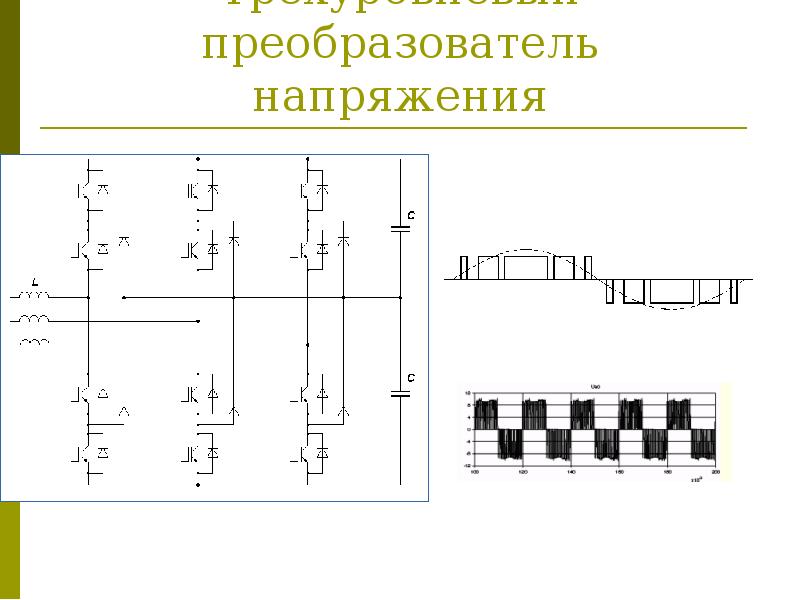

Трехуровневый преобразователь напряжения

Слайд 17

Описание слайда:

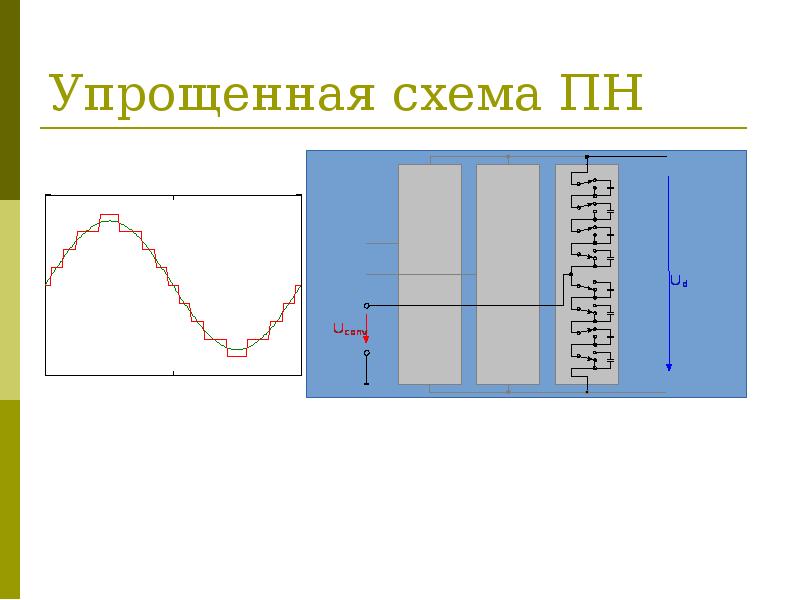

Упрощенная схема ПН

Слайд 18

Описание слайда:

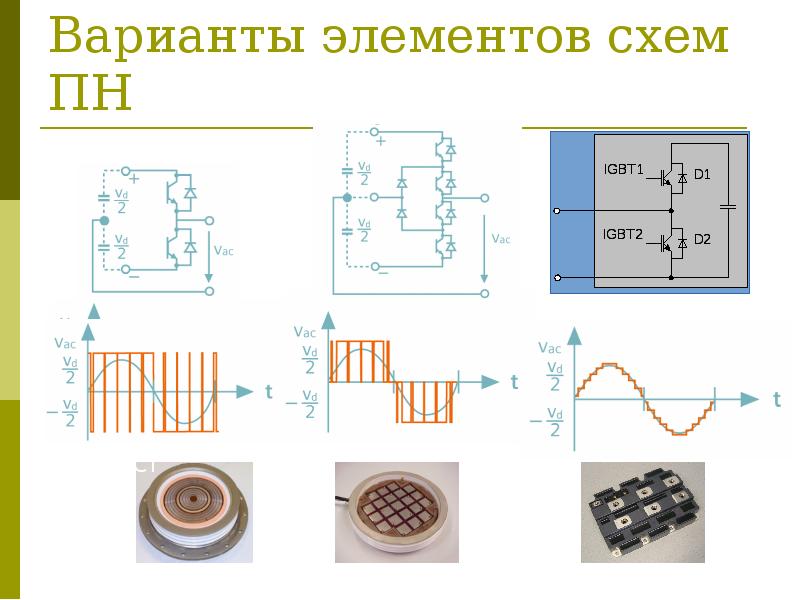

Варианты элементов схем ПН

Слайд 19

Описание слайда:

Принципиальная схема многоуровневого ПН

Слайд 20

Описание слайда:

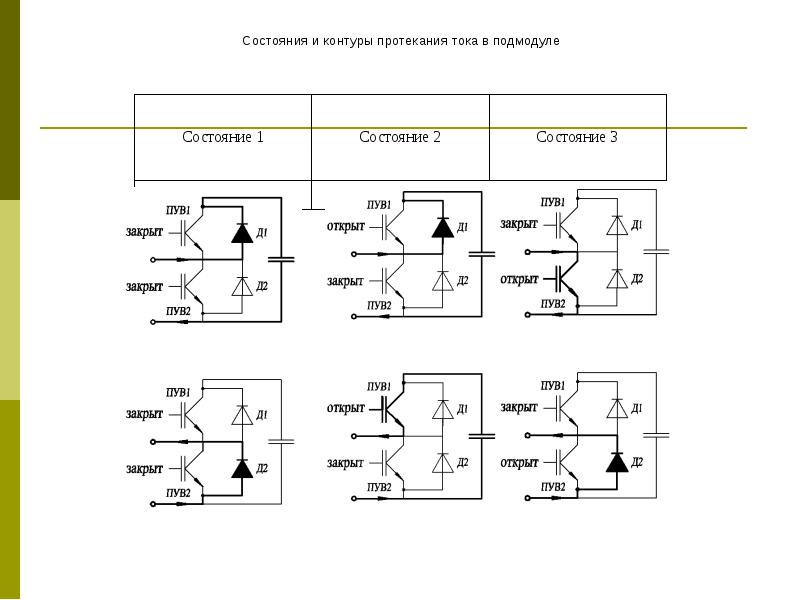

Слайд 21

Описание слайда:

Защита модулей ПН

Слайд 22

Описание слайда:

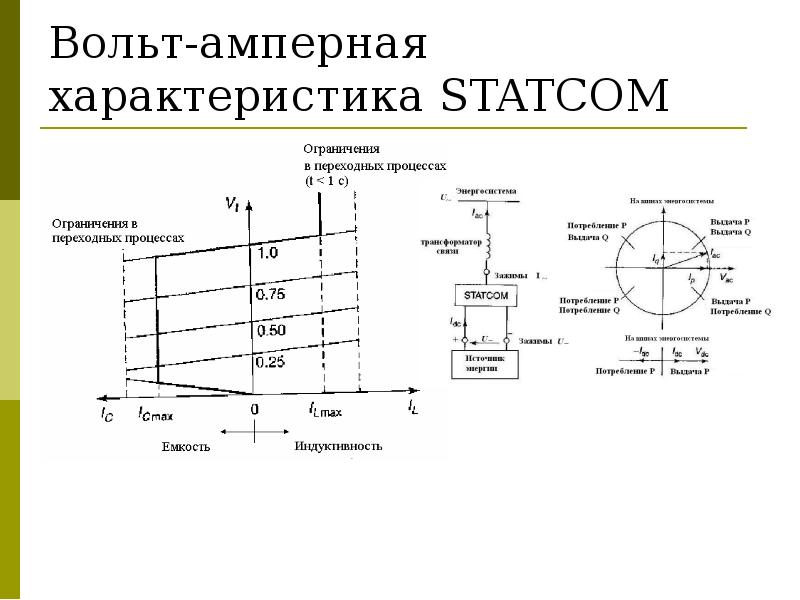

Вольт-амперная характеристика STATCOM

Слайд 23

Описание слайда:

ППН на базе СТАТКОМА и СТАТКОМ с накопителем энергии

Слайд 24

Описание слайда:

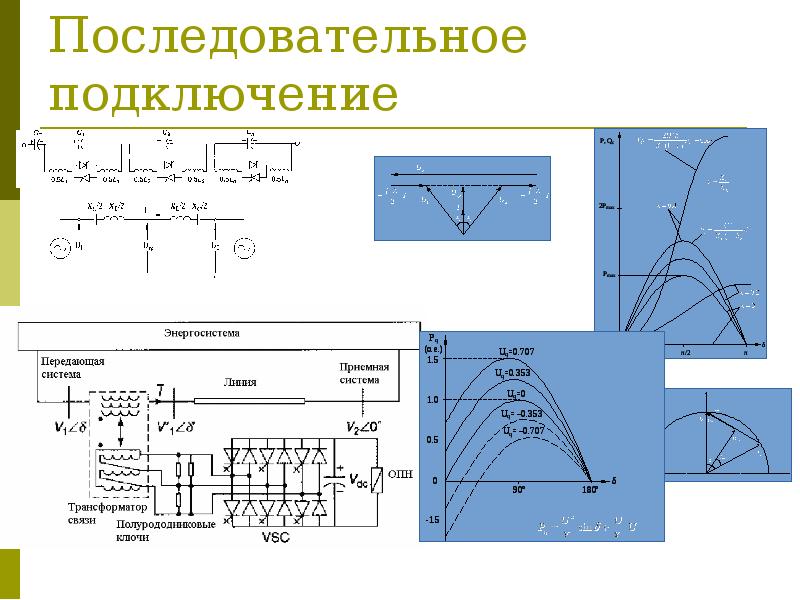

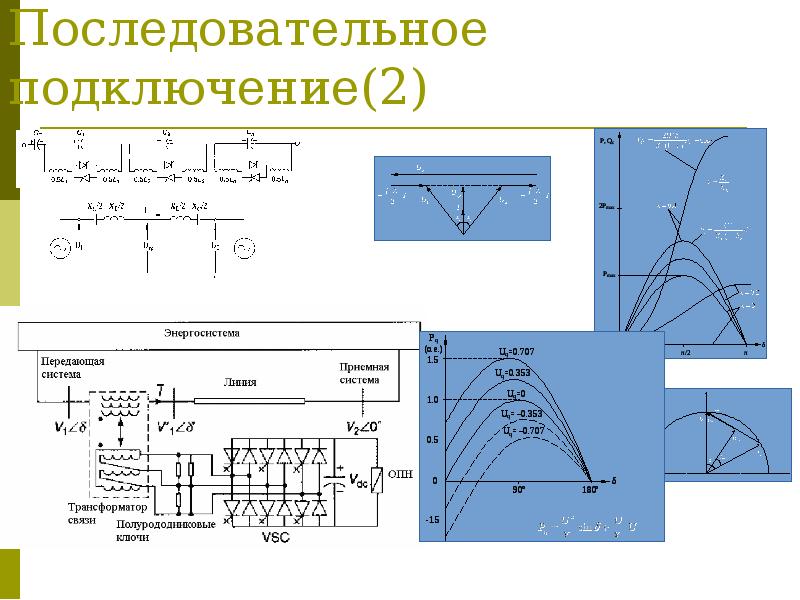

Последовательное подключение(2)

Слайд 25

Описание слайда:

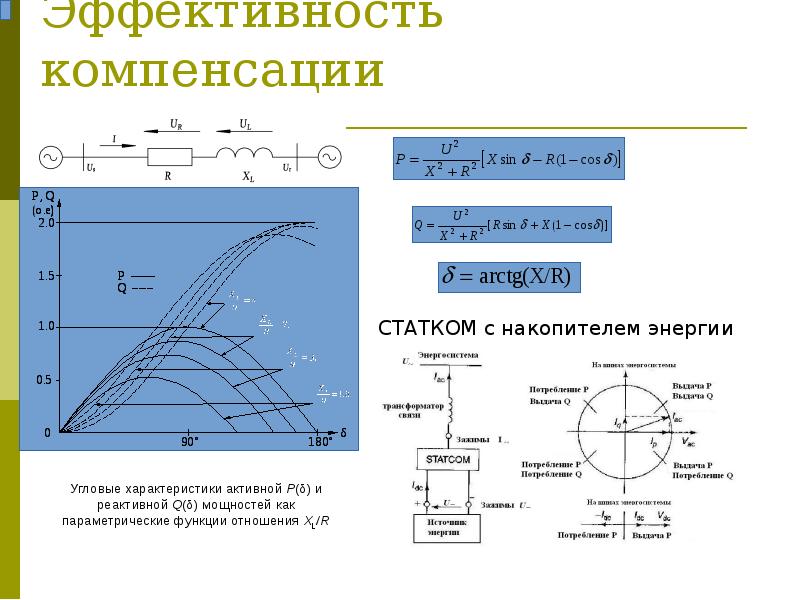

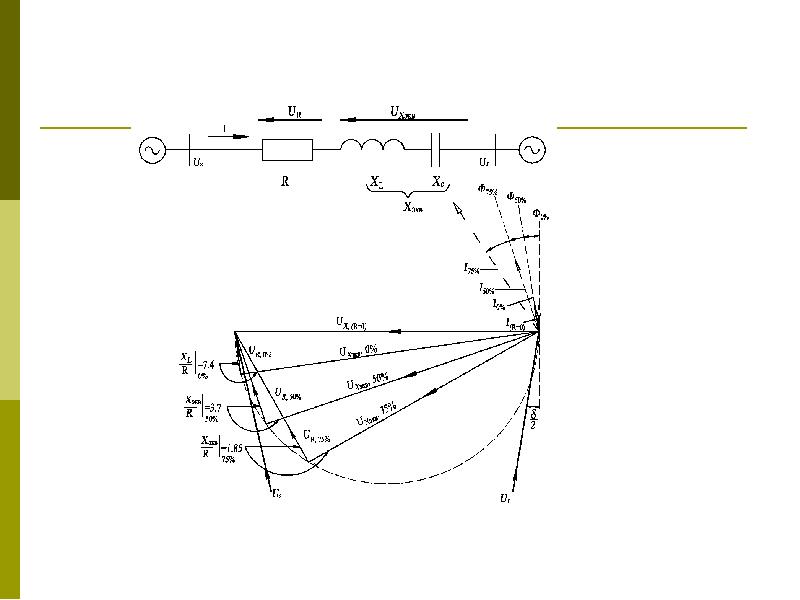

Эффективность компенсации

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

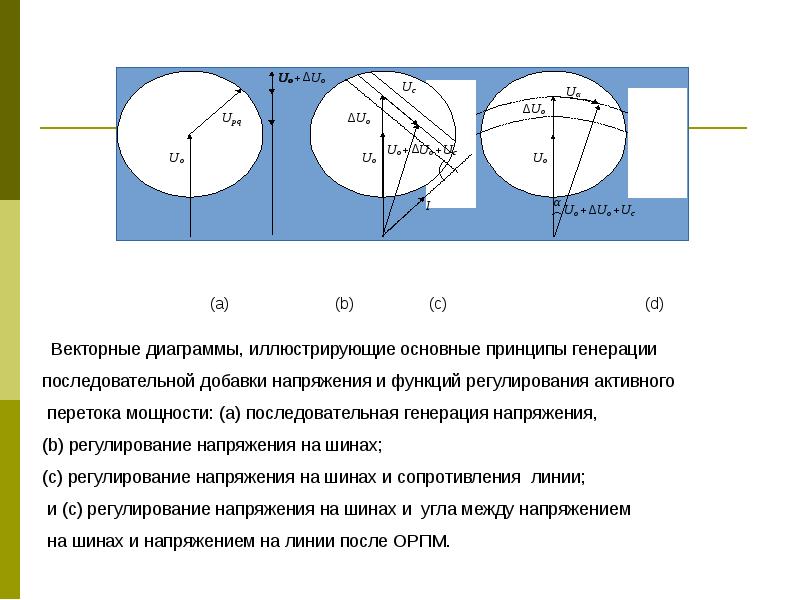

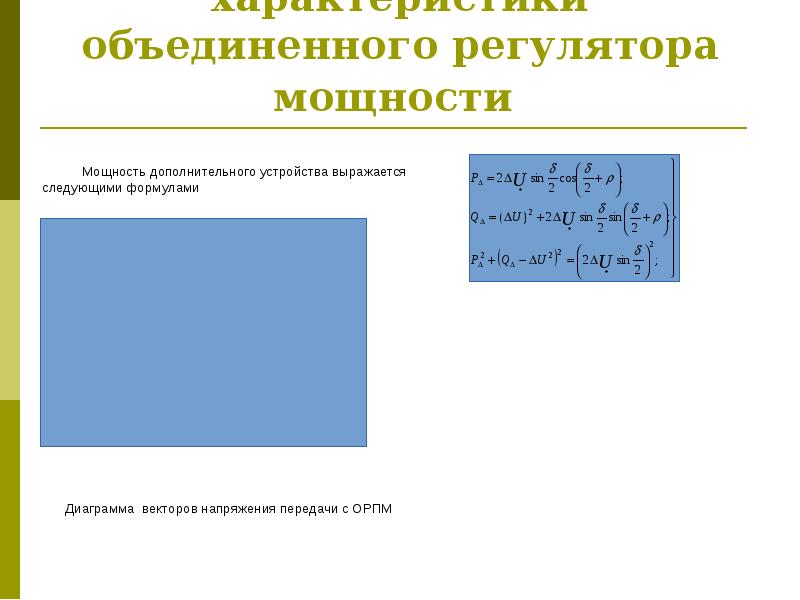

Регулировочные характеристики объединенного регулятора мощности

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

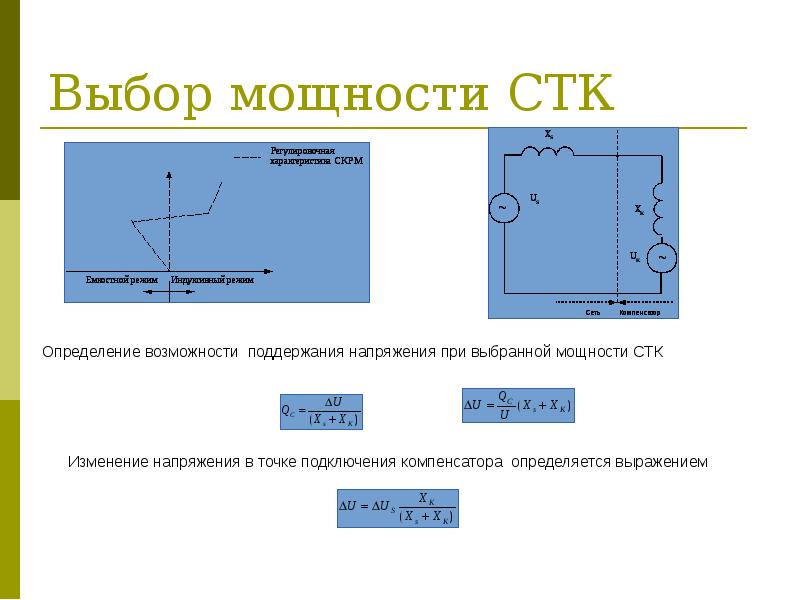

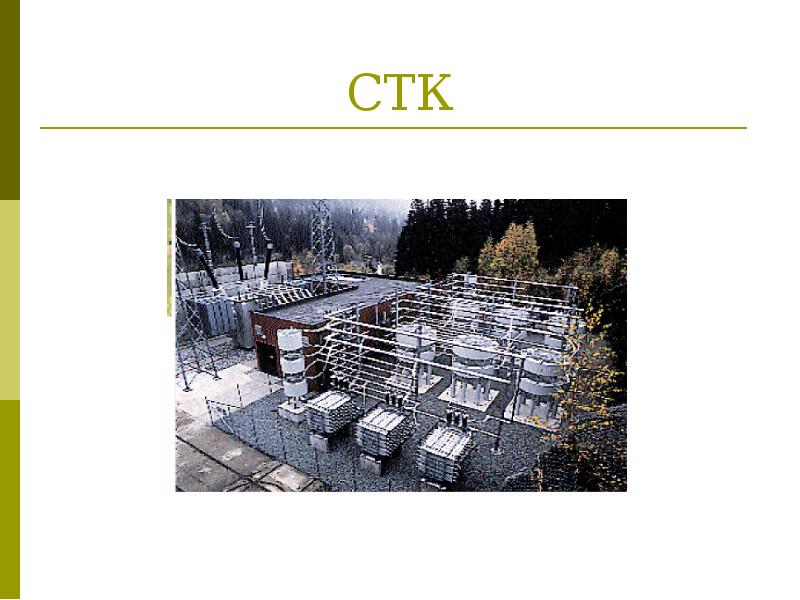

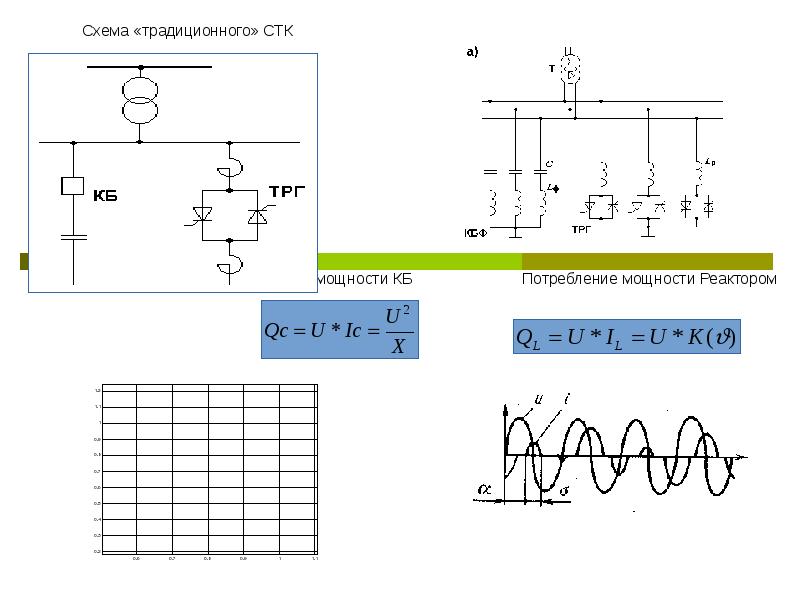

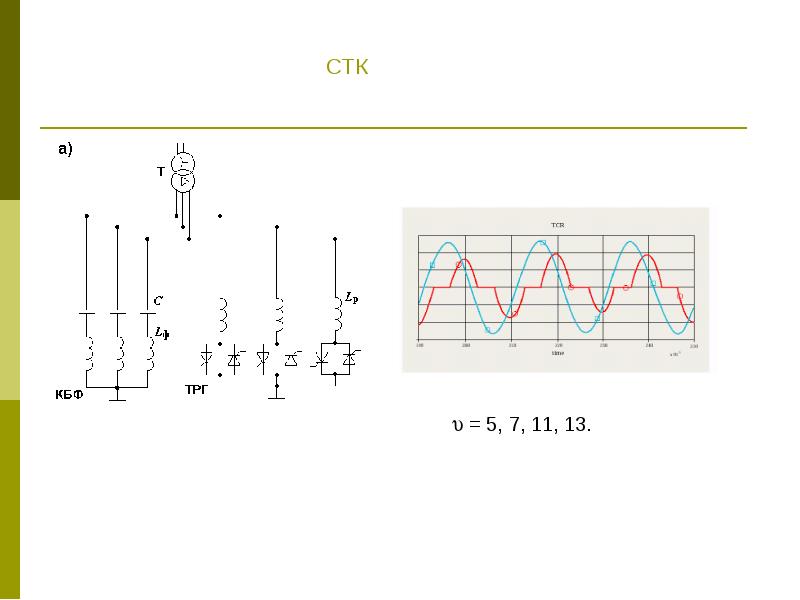

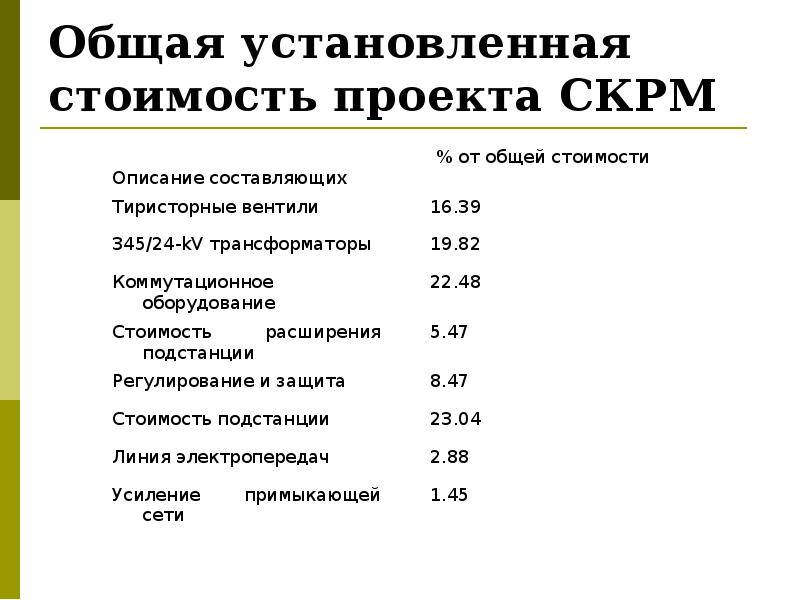

Выбор мощности СТК

Слайд 30

Описание слайда:

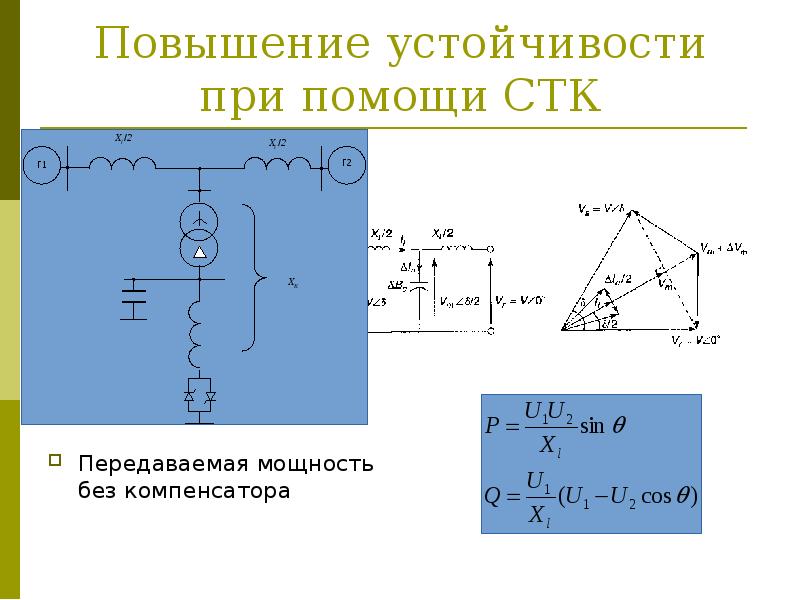

Повышение устойчивости при помощи СТК Передаваемая мощность без компенсатора

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Иллюстрация правила площадей для определения динамической устойчивости двухмашинной электроэнергетической системы с двухцепной ВЛ

Слайд 33

Описание слайда:

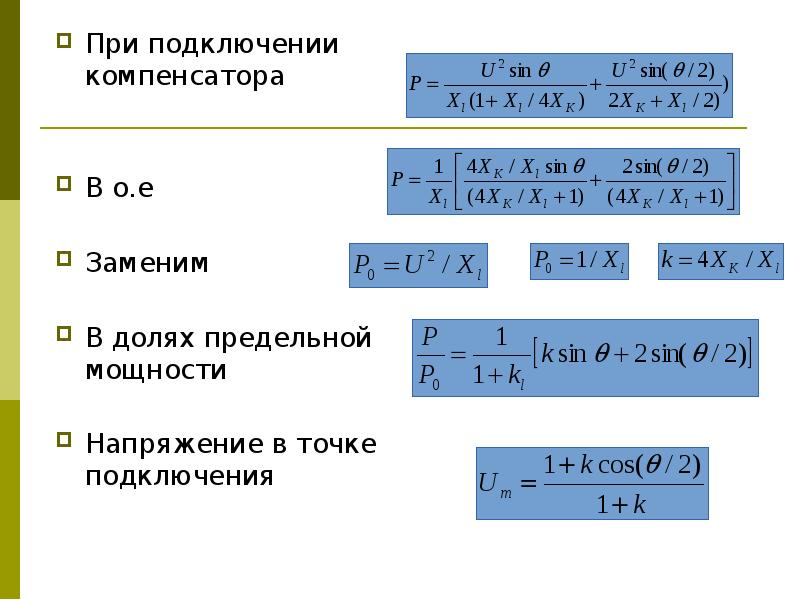

При подключении компенсатора При подключении компенсатора В о.е Заменим В долях предельной мощности Напряжение в точке подключения

Слайд 34

Описание слайда:

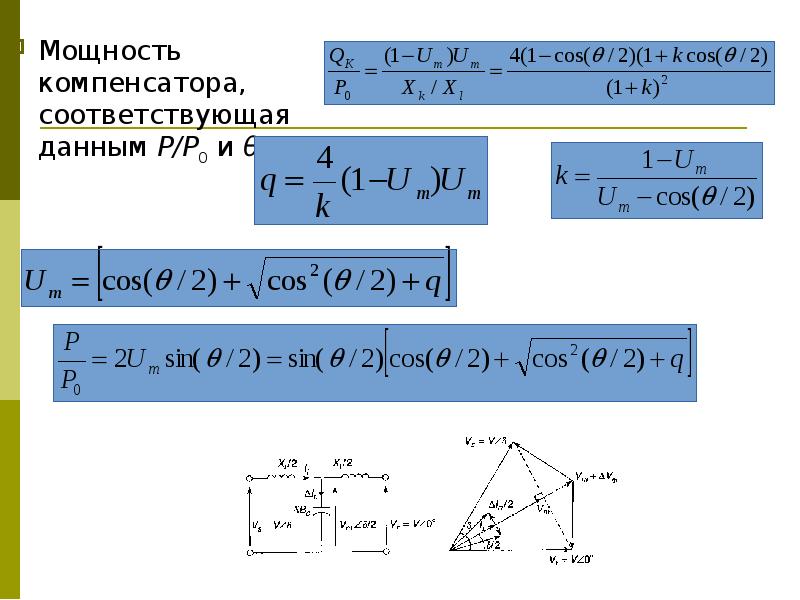

Мощность компенсатора, соответствующая данным Р/Р0 и θ Мощность компенсатора, соответствующая данным Р/Р0 и θ

Слайд 35

Описание слайда:

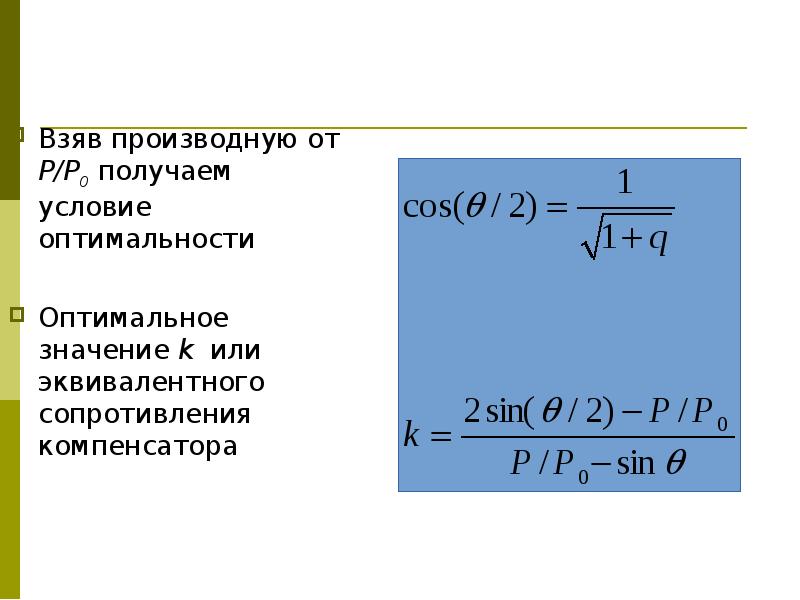

Взяв производную от Р/Р0 получаем условие оптимальности Взяв производную от Р/Р0 получаем условие оптимальности Оптимальное значение k или эквивалентного сопротивления компенсатора

Слайд 36

Описание слайда:

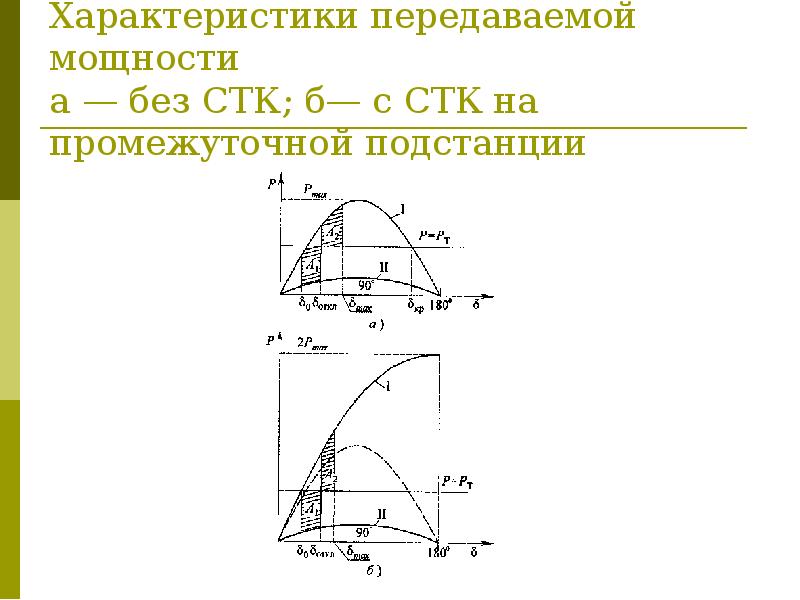

Характеристики передаваемой мощности а — без СТК; б— с СТК на промежуточной подстанции

Слайд 37

Описание слайда:

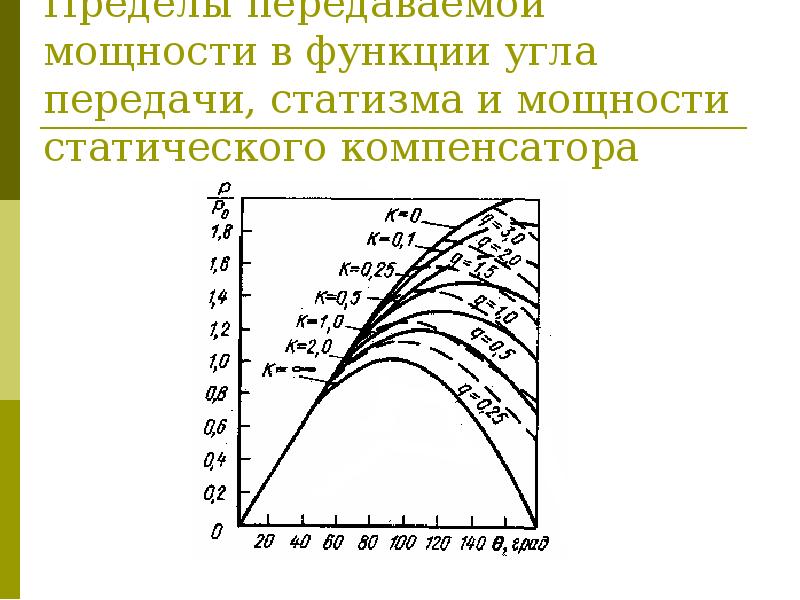

Пределы передаваемой мощности в функции угла передачи, статизма и мощности статического компенсатора

Слайд 38

Описание слайда:

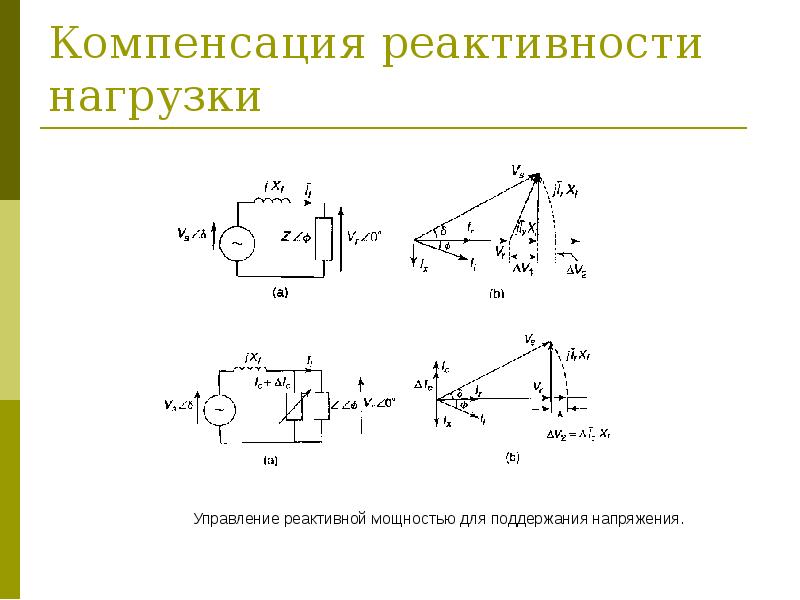

Компенсация реактивности нагрузки

Слайд 39

Описание слайда:

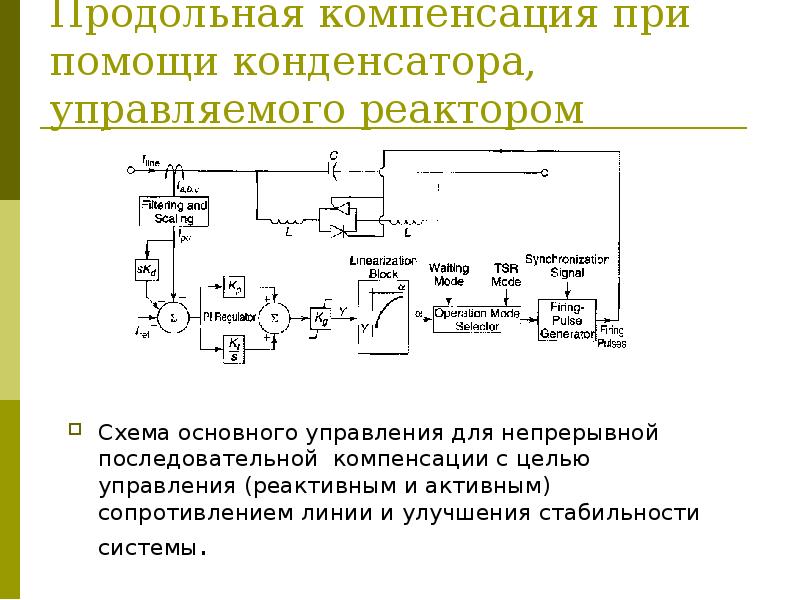

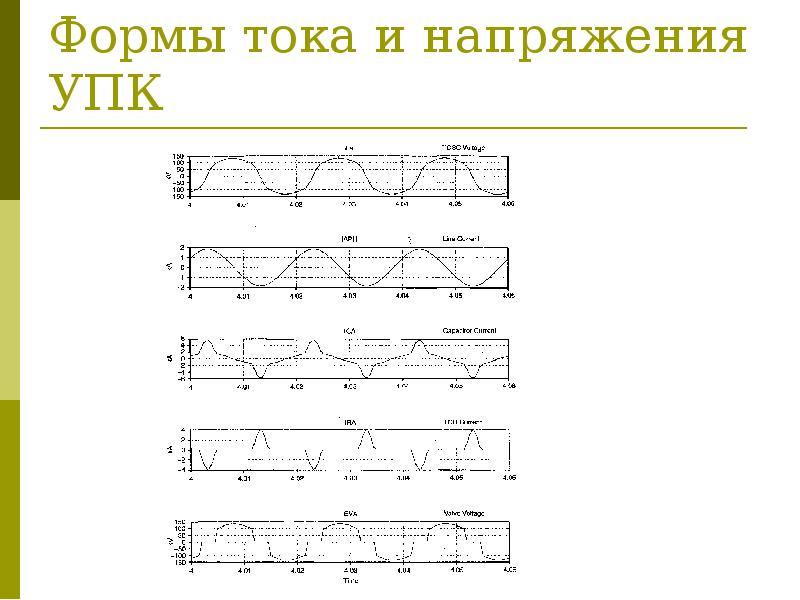

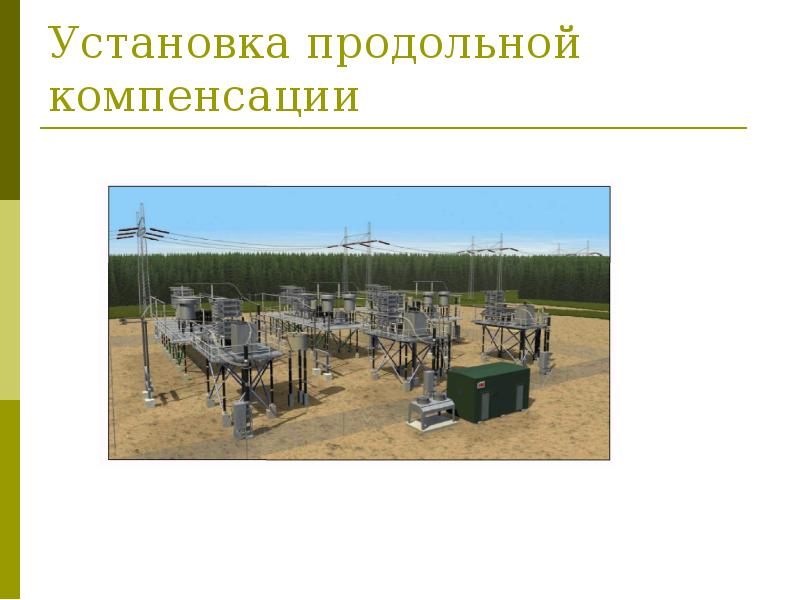

Продольная компенсация при помощи конденсатора, управляемого реактором Схема основного управления для непрерывной последовательной компенсации с целью управления (реактивным и активным) сопротивлением линии и улучшения стабильности системы.
