Слайд 1

Описание слайда:

Сейсмический мониторинг месторождений углеводородов Семестровый курс Лекция 1

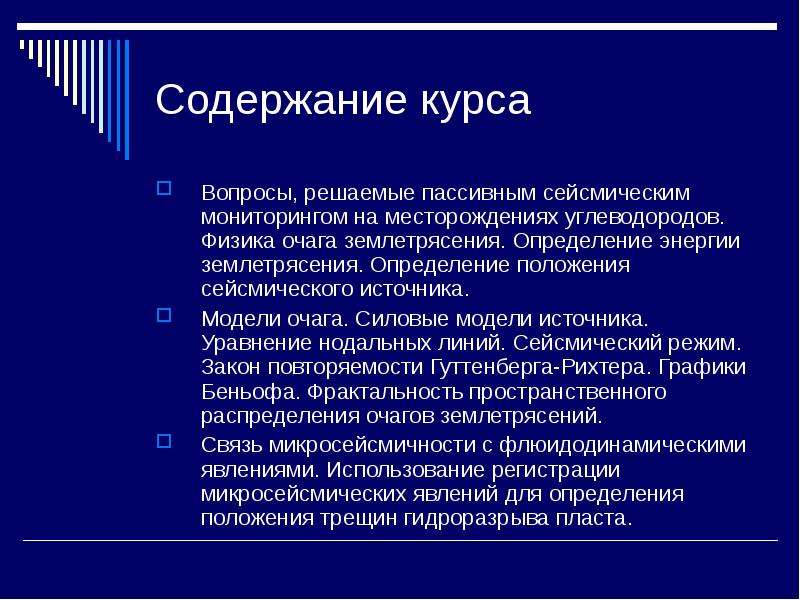

Слайд 2

Описание слайда:

Содержание курса Вопросы, решаемые пассивным сейсмическим мониторингом на месторождениях углеводородов. Физика очага землетрясения. Определение энергии землетрясения. Определение положения сейсмического источника. Модели очага. Силовые модели источника. Уравнение нодальных линий. Сейсмический режим. Закон повторяемости Гуттенберга-Рихтера. Графики Беньофа. Фрактальность пространственного распределения очагов землетрясений. Связь микросейсмичности с флюидодинамическими явлениями. Использование регистрации микросейсмических явлений для определения положения трещин гидроразрыва пласта.

Слайд 3

Описание слайда:

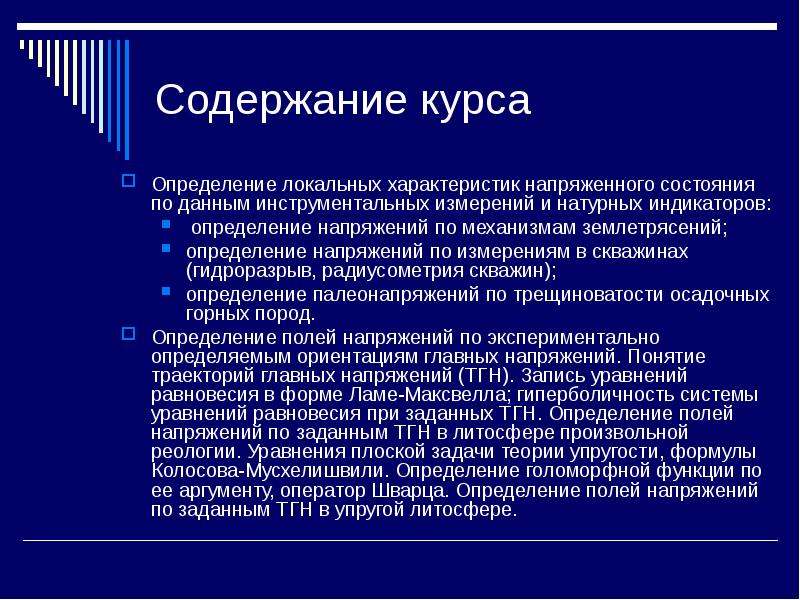

Содержание курса Определение локальных характеристик напряженного состояния по данным инструментальных измерений и натурных индикаторов: определение напряжений по механизмам землетрясений; определение напряжений по измерениям в скважинах (гидроразрыв, радиусометрия скважин); определение палеонапряжений по трещиноватости осадочных горных пород. Определение полей напряжений по экспериментально определяемым ориентациям главных напряжений. Понятие траекторий главных напряжений (ТГН). Запись уравнений равновесия в форме Ламе-Максвелла; гиперболичность системы уравнений равновесия при заданных ТГН. Определение полей напряжений по заданным ТГН в литосфере произвольной реологии. Уравнения плоской задачи теории упругости, формулы Колосова-Мусхелишвили. Определение голоморфной функции по ее аргументу, оператор Шварца. Определение полей напряжений по заданным ТГН в упругой литосфере.

Слайд 4

Описание слайда:

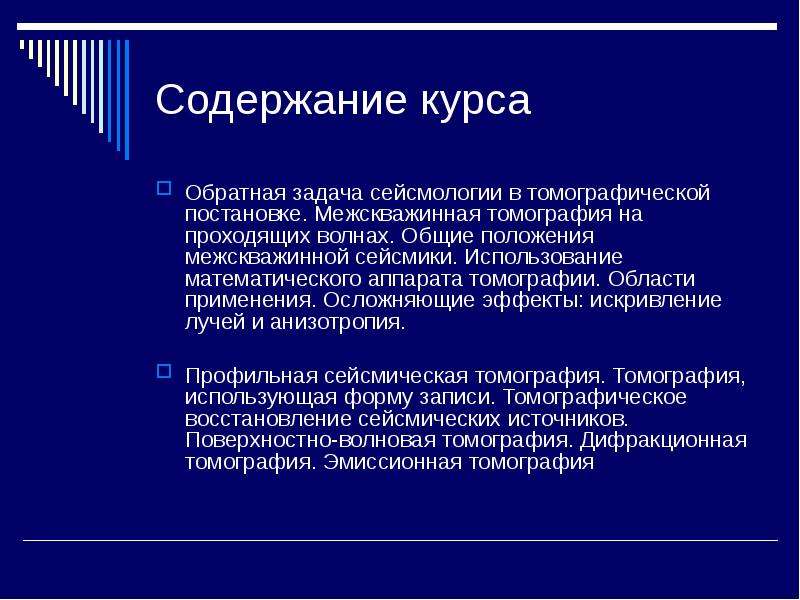

Содержание курса Обратная задача сейсмологии в томографической постановке. Межскважинная томография на проходящих волнах. Общие положения межскважинной сейсмики. Использование математического аппарата томографии. Области применения. Осложняющие эффекты: искривление лучей и анизотропия. Профильная сейсмическая томография. Томография, использующая форму записи. Томографическое восстановление сейсмических источников. Поверхностно-волновая томография. Дифракционная томография. Эмиссионная томография

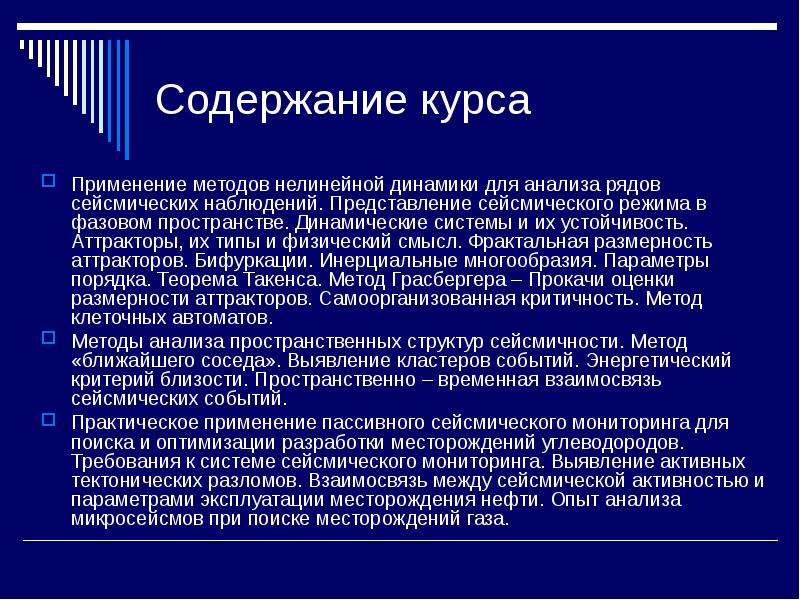

Слайд 5

Описание слайда:

Содержание курса Применение методов нелинейной динамики для анализа рядов сейсмических наблюдений. Представление сейсмического режима в фазовом пространстве. Динамические системы и их устойчивость. Аттракторы, их типы и физический смысл. Фрактальная размерность аттракторов. Бифуркации. Инерциальные многообразия. Параметры порядка. Теорема Такенса. Метод Грасбергера – Прокачи оценки размерности аттракторов. Самоорганизованная критичность. Метод клеточных автоматов. Методы анализа пространственных структур сейсмичности. Метод «ближайшего соседа». Выявление кластеров событий. Энергетический критерий близости. Пространственно – временная взаимосвязь сейсмических событий. Практическое применение пассивного сейсмического мониторинга для поиска и оптимизации разработки месторождений углеводородов. Требования к системе сейсмического мониторинга. Выявление активных тектонических разломов. Взаимосвязь между сейсмической активностью и параметрами эксплуатации месторождения нефти. Опыт анализа микросейсмов при поиске месторождений газа.

Слайд 6

Описание слайда:

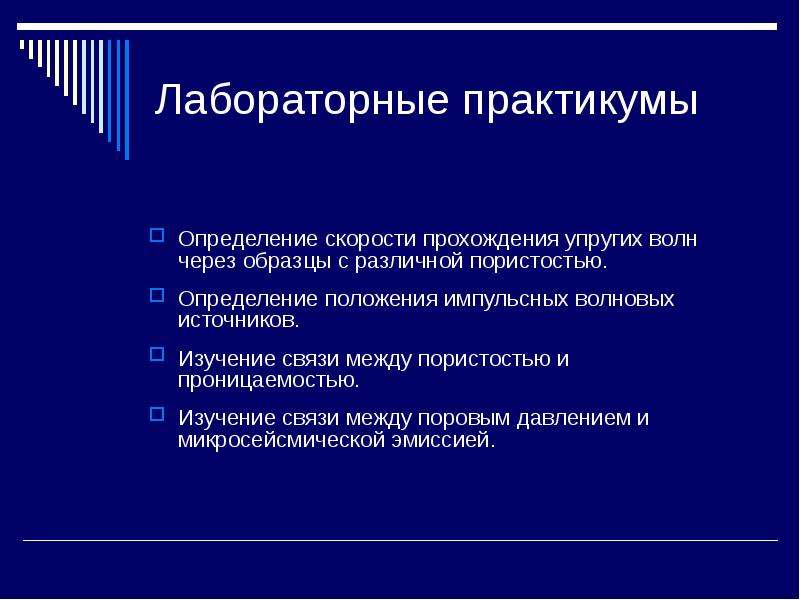

Лабораторные практикумы Определение скорости прохождения упругих волн через образцы с различной пористостью. Определение положения импульсных волновых источников. Изучение связи между пористостью и проницаемостью. Изучение связи между поровым давлением и микросейсмической эмиссией.

Слайд 7

Описание слайда:

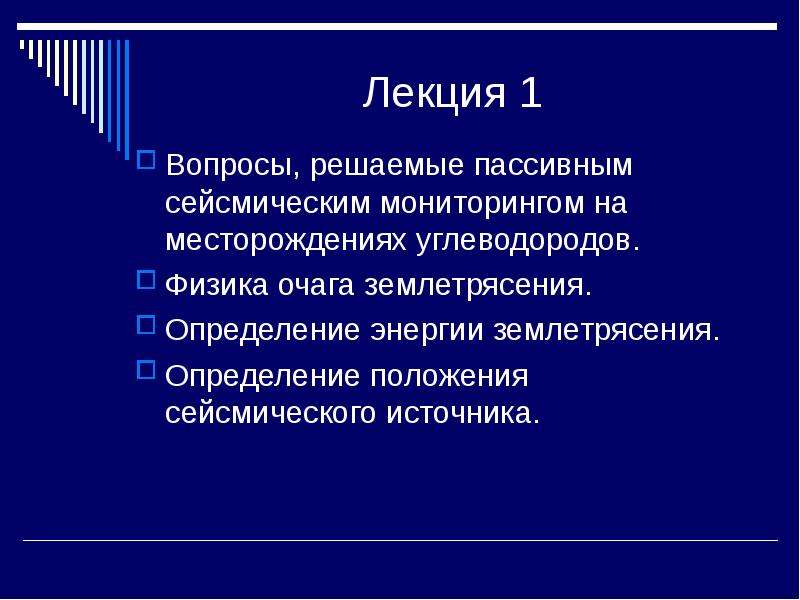

Лекция 1 Вопросы, решаемые пассивным сейсмическим мониторингом на месторождениях углеводородов. Физика очага землетрясения. Определение энергии землетрясения. Определение положения сейсмического источника.

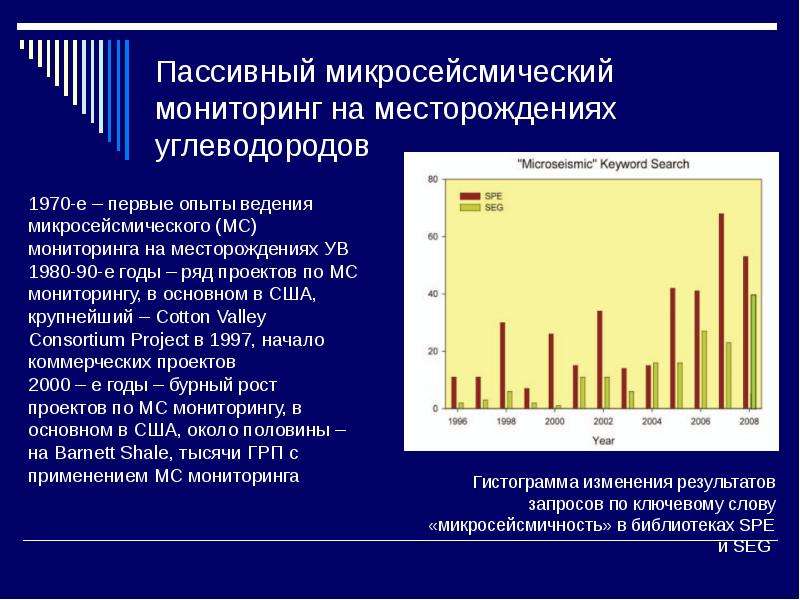

Слайд 8

Описание слайда:

Пассивный микросейсмический мониторинг на месторождениях углеводородов

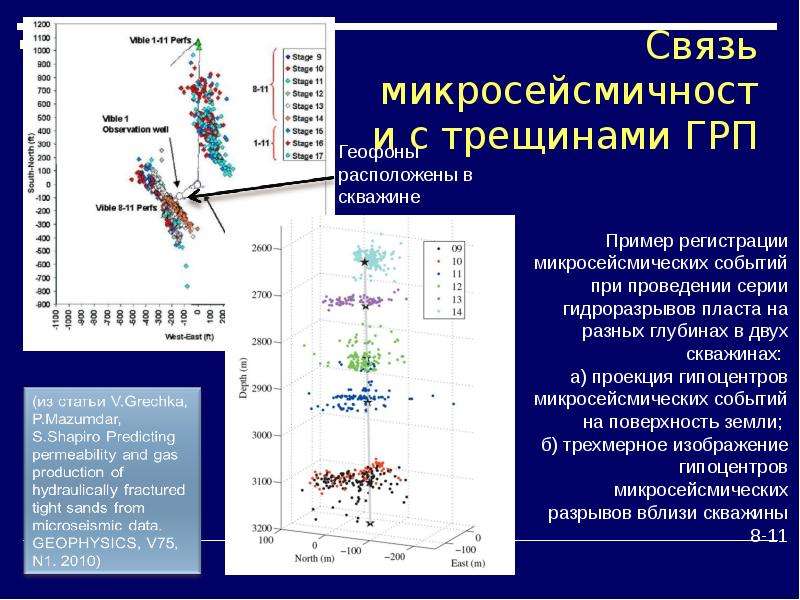

Слайд 9

Описание слайда:

Связь микросейсмичности с трещинами ГРП

Слайд 10

Описание слайда:

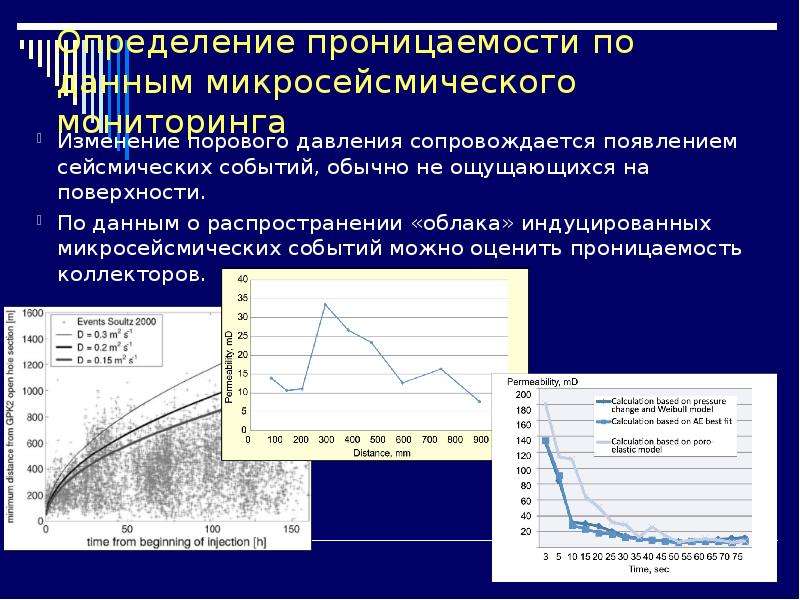

Определение проницаемости по данным микросейсмического мониторинга Изменение порового давления сопровождается появлением сейсмических событий, обычно не ощущающихся на поверхности. По данным о распространении «облака» индуцированных микросейсмических событий можно оценить проницаемость коллекторов.

Слайд 11

Описание слайда:

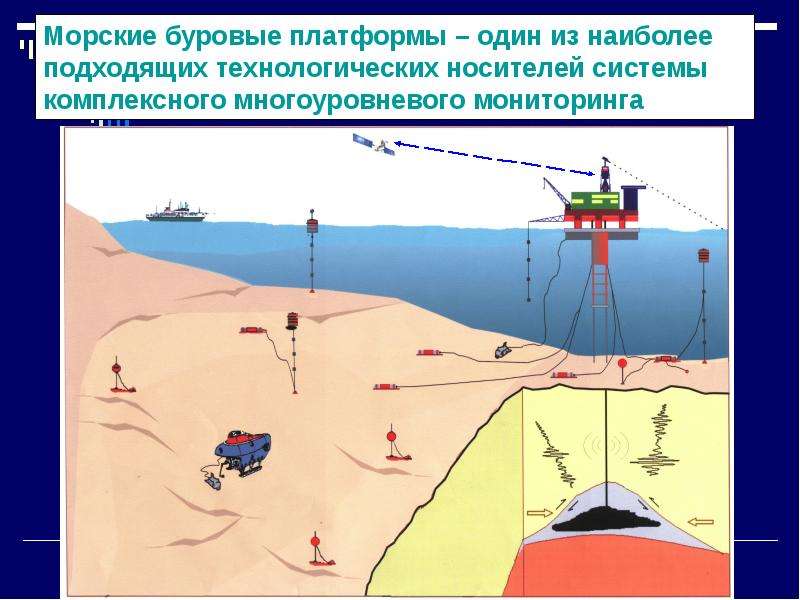

Морские буровые платформы – один из наиболее подходящих технологических носителей системы комплексного многоуровневого мониторинга

Слайд 12

Описание слайда:

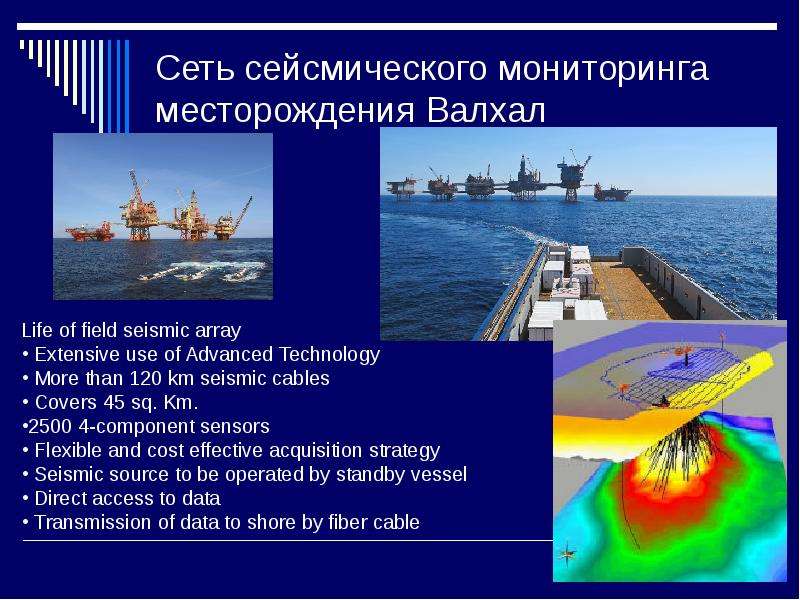

Сеть сейсмического мониторинга месторождения Валхал

Слайд 13

Описание слайда:

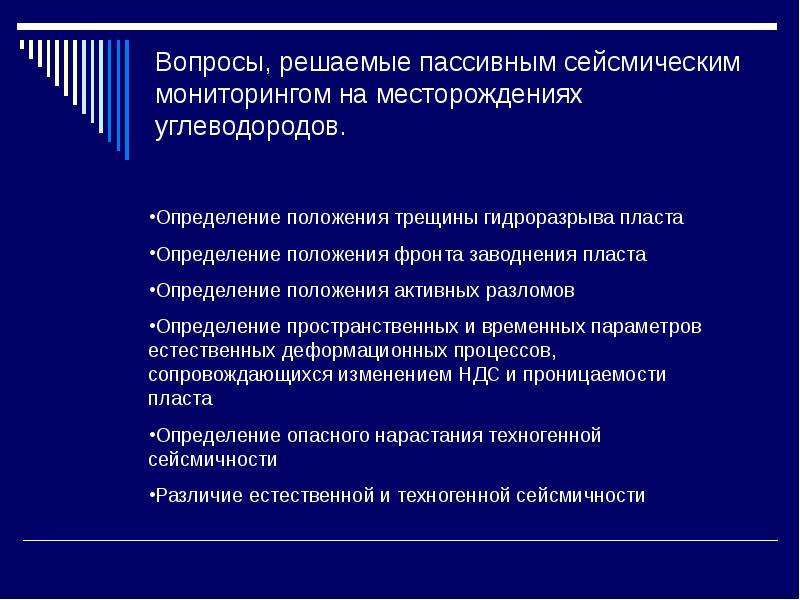

Вопросы, решаемые пассивным сейсмическим мониторингом на месторождениях углеводородов.

Слайд 14

Описание слайда:

Физика очага землетрясения. Модели очага. Силовые модели сейсмического источника. Модель упругой отдачи Рейда Модель прерывистого скольжения Новообразованные разломы Фазовые переходы Роль флюидов

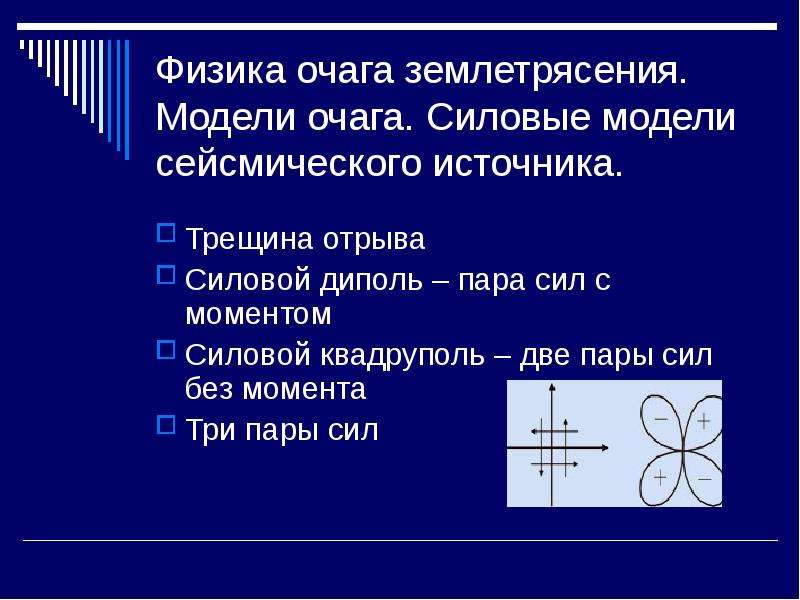

Слайд 15

Описание слайда:

Физика очага землетрясения. Модели очага. Силовые модели сейсмического источника. Трещина отрыва Силовой диполь – пара сил с моментом Силовой квадруполь – две пары сил без момента Три пары сил

Слайд 16

Описание слайда:

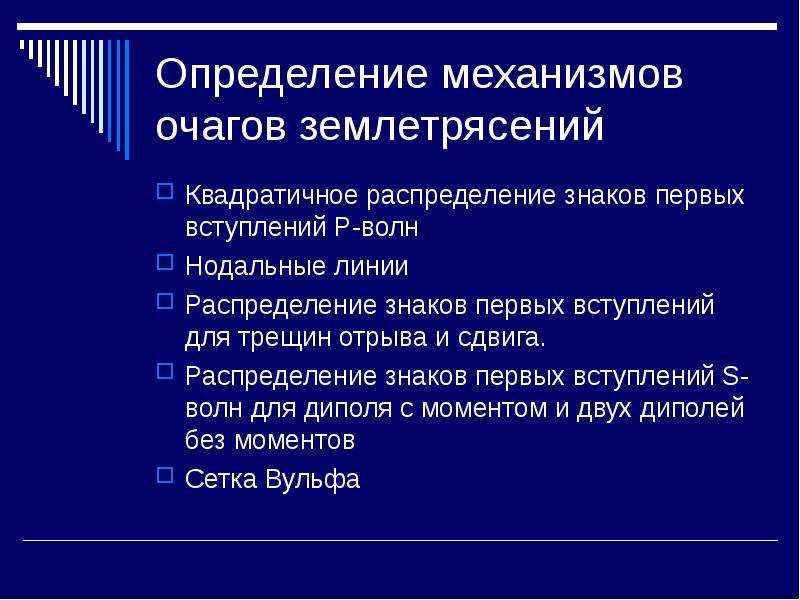

Определение механизмов очагов землетрясений Квадратичное распределение знаков первых вступлений P-волн Нодальные линии Распределение знаков первых вступлений для трещин отрыва и сдвига. Распределение знаков первых вступлений S-волн для диполя с моментом и двух диполей без моментов Сетка Вульфа

Слайд 17

Описание слайда:

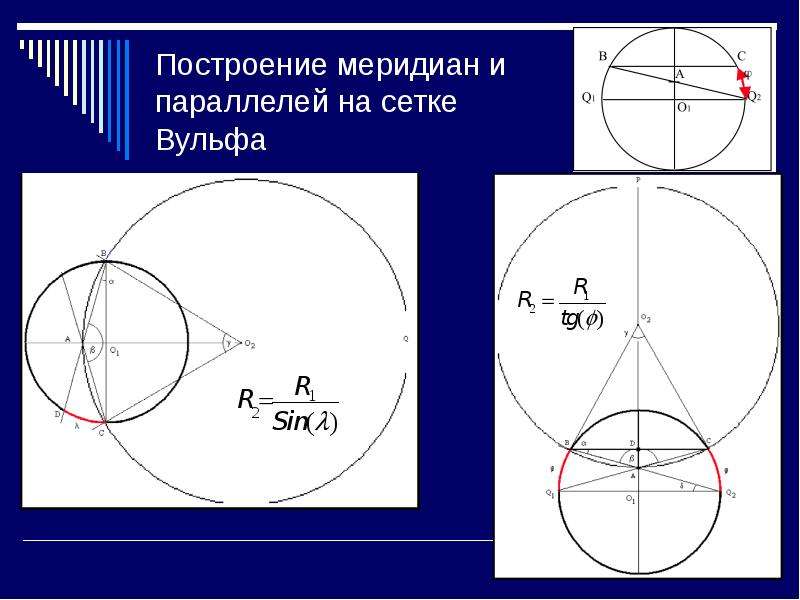

Слайд 18

Описание слайда:

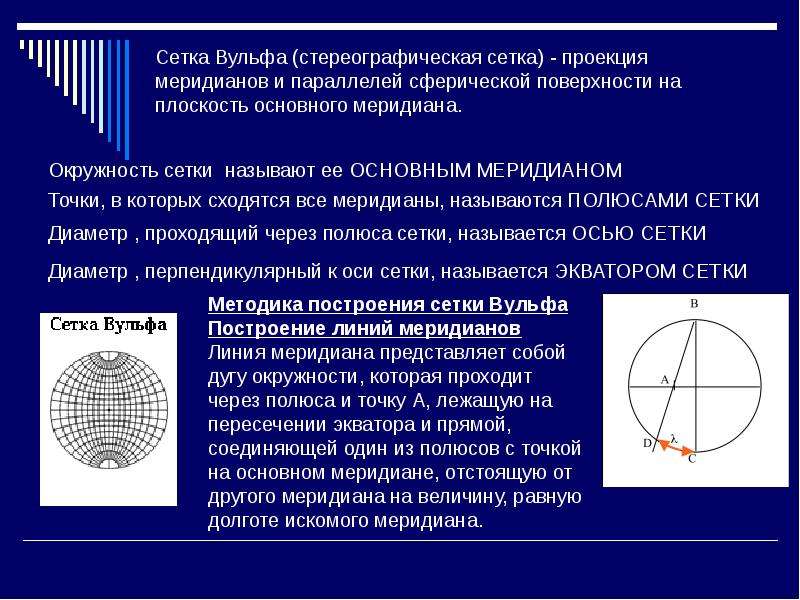

Построение меридиан и параллелей на сетке Вульфа

Слайд 19

Описание слайда:

Механизмы очагов землетрясений

Слайд 20

Описание слайда:

Характеристики землетрясений Эпицентр – проекция на поверхность очага землетрясения. Гипоцентр – положения очага землетрясения. Сила (интенсивность) землетрясения – характеристика воздействия сейсмических волн в баллах. XII-балльная шкала Рихтера (модифицированная шкала Меркалли).

Слайд 21

Описание слайда:

Характеристики землетрясений Магнитуда землетрясения – характеристика сейсмической энергии в очаге землетрясения, определяется по записям сейсмических волн. По определению где A – максимальная амплитуда в мм записи сейсмометра с собственным периодом колебаний 0.8с, усилением 2800 и коэффициентом затухания 50:1. Различают магнитуду, определяемую по поверхностным волнам, по объемным волнам, локальную магнитуду.

Слайд 22

Описание слайда:

Характеристики землетрясений A – амплитуда в мкм, T – период в сек, Δ – эпицентральное расстояние в град., h – глубина очага Энергетический класс – логарифм сейсмической энергии в очаге землетрясения, выраженной в джоулях.

Слайд 23

Описание слайда:

Параметры сейсмического источника W – объемная плотность упругой энергии, θ – дилатансия, λ,μ – коэффициенты Лямэ, ε – деформация E=VW V – объем очага lgV=a+bM L – длина разлома V~L3 M=c+dlgL

Слайд 24

Описание слайда:

Параметры сейсмического источника Сейсмическая эффективность – отношение излученной в виде сейсмических волн энергии к общей энергии деформации, обычно около 1% Скорость распространения разлома (скорость вспарывания) Сброшенные напряжения Сейсмический момент

Слайд 25

Описание слайда:

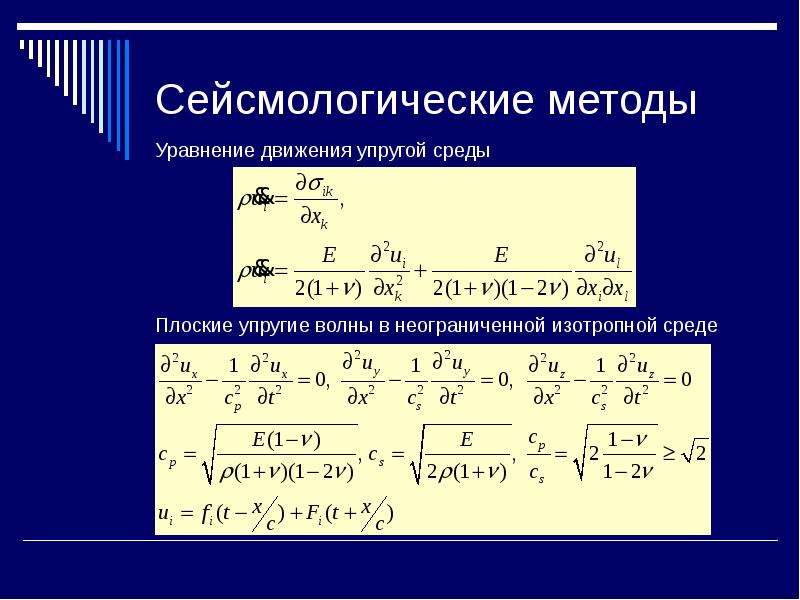

Сейсмологические методы Уравнение движения упругой среды Плоские упругие волны в неограниченной изотропной среде

Слайд 26

Описание слайда:

Типы волн Объемные волны Продольные (p – волны, primary waves, pressure waves) Поперечные (s –волны, secondary waves, shear waves)

Слайд 27

Описание слайда:

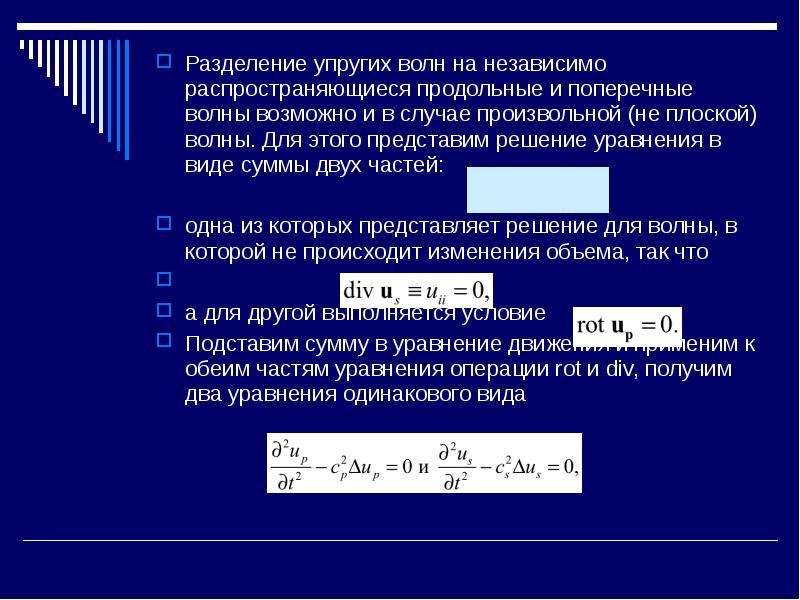

Разделение упругих волн на независимо распространяющиеся продольные и поперечные волны возможно и в случае произвольной (не плоской) волны. Для этого представим решение уравнения в виде суммы двух частей: Разделение упругих волн на независимо распространяющиеся продольные и поперечные волны возможно и в случае произвольной (не плоской) волны. Для этого представим решение уравнения в виде суммы двух частей: одна из которых представляет решение для волны, в которой не происходит изменения объема, так что а для другой выполняется условие Подставим сумму в уравнение движения и применим к обеим частям уравнения операции rot и div, получим два уравнения одинакового вида

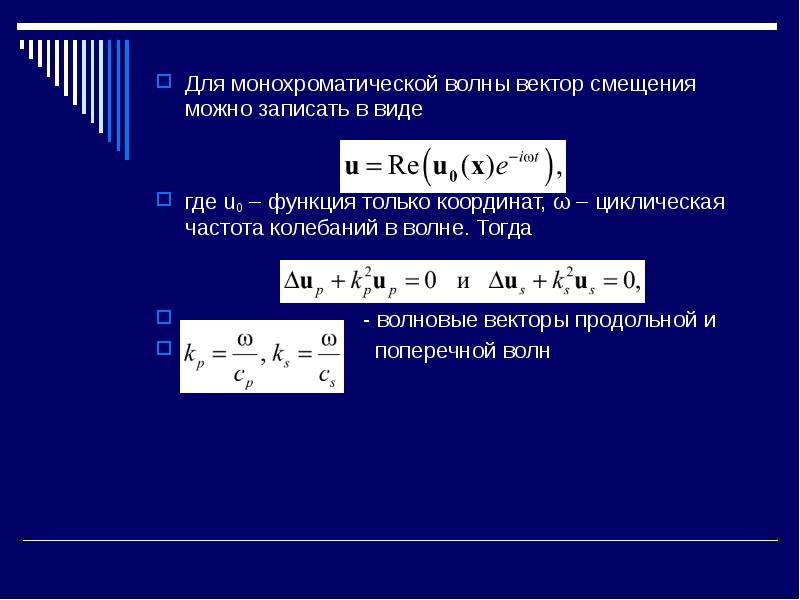

Слайд 28

Описание слайда:

Для монохроматической волны вектор смещения можно записать в виде Для монохроматической волны вектор смещения можно записать в виде где u0 – функция только координат, ω – циклическая частота колебаний в волне. Тогда - волновые векторы продольной и поперечной волн

Слайд 29

Описание слайда:

Поверхностные волны Рэлея Пусть плоская монхроматическая волна распространяется вдоль поверхности

Слайд 30

Описание слайда:

Поверхностные волны Лява При наличии твердого слоя, расположенного на твердом полупространстве, возникают волны Лява. Эти волны – чисто поперечные: в них имеется только одна компонента смещения y, упругая деформация в волне Лява представляет собой чистый сдвиг. Смещения в слое (индекс 1) и в полупространстве (индекс 2) описываются выражениями

Слайд 31

Описание слайда:

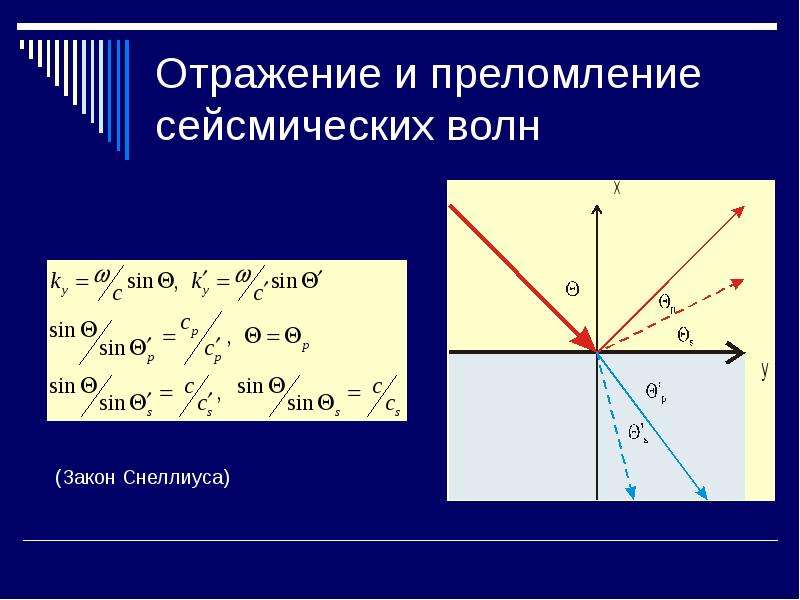

Отражение и преломление сейсмических волн

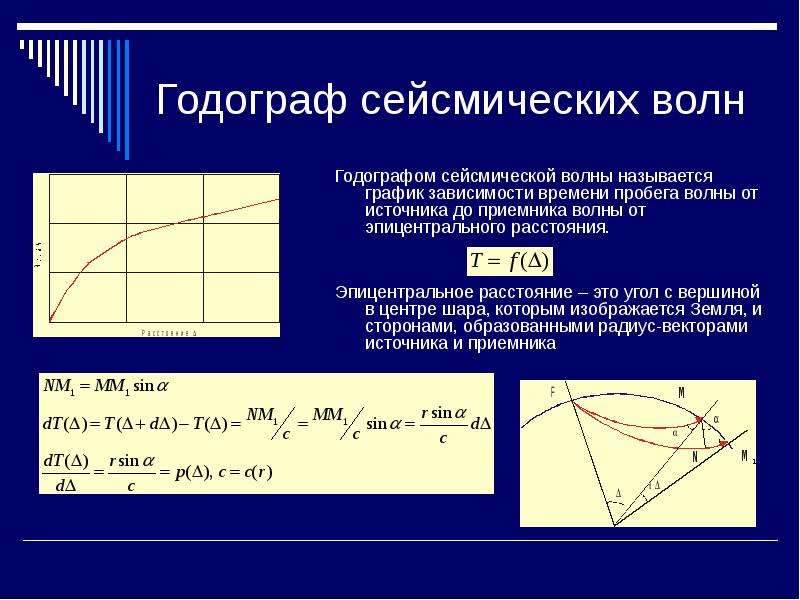

Слайд 32

Описание слайда:

Годограф сейсмических волн Годографом сейсмической волны называется график зависимости времени пробега волны от источника до приемника волны от эпицентрального расстояния. Эпицентральное расстояние – это угол с вершиной в центре шара, которым изображается Земля, и сторонами, образованными радиус-векторами источника и приемника

Слайд 33

Описание слайда:

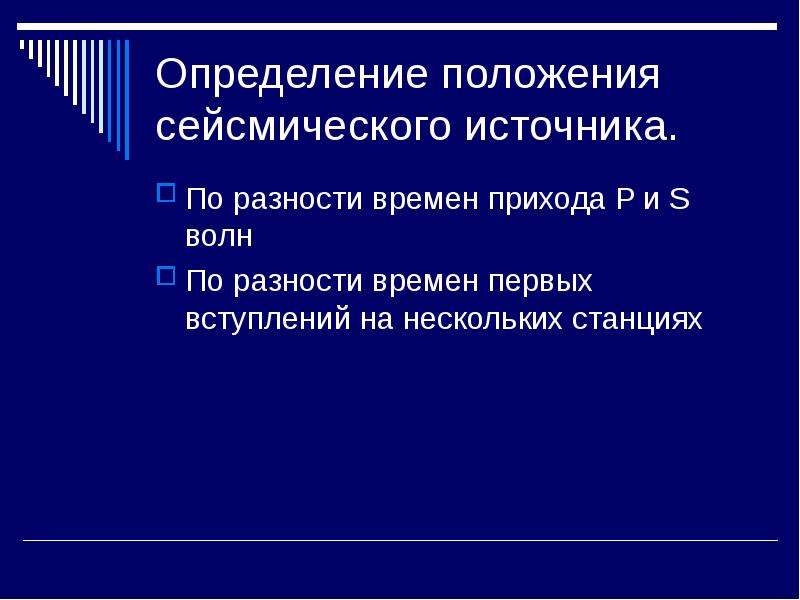

Определение положения сейсмического источника. По разности времен прихода P и S волн По разности времен первых вступлений на нескольких станциях

Слайд 34

Описание слайда:

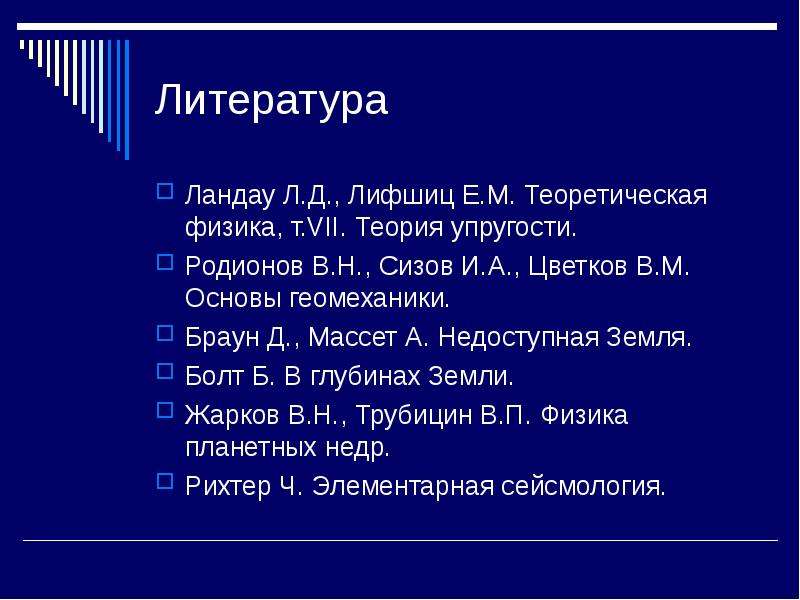

Литература Ландау Л.Д., Лифшиц Е.М. Теоретическая физика, т.VII. Теория упругости. Родионов В.Н., Сизов И.А., Цветков В.М. Основы геомеханики. Браун Д., Массет А. Недоступная Земля. Болт Б. В глубинах Земли. Жарков В.Н., Трубицин В.П. Физика планетных недр. Рихтер Ч. Элементарная сейсмология.
