Слайд 1

Описание слайда:

Физико – химические характеристики электротехнических материалов Преподаватель: Сафоненко Виктория Юрьевна

Слайд 2

Описание слайда:

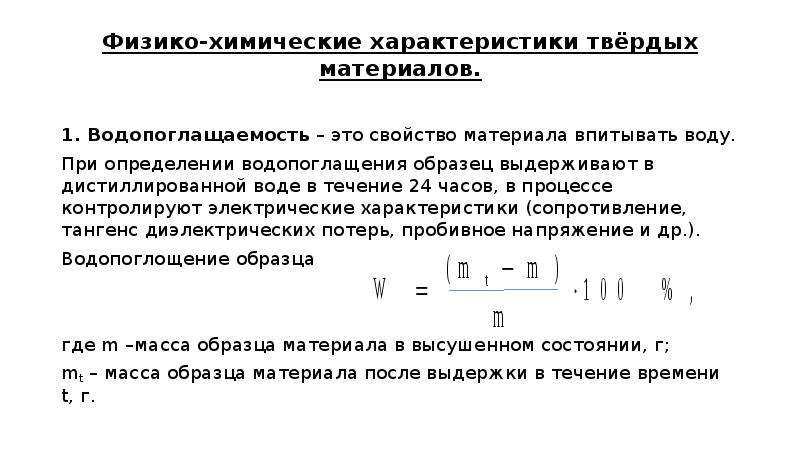

Физико-химические характеристики твёрдых материалов. 1. Водопоглащаемость – это свойство материала впитывать воду. При определении водопоглащения образец выдерживают в дистиллированной воде в течение 24 часов, в процессе контролируют электрические характеристики (сопротивление, тангенс диэлектрических потерь, пробивное напряжение и др.). Водопоглощение образца где m –масса образца материала в высушенном состоянии, г; mt – масса образца материала после выдержки в течение времени t, г.

Слайд 3

Описание слайда:

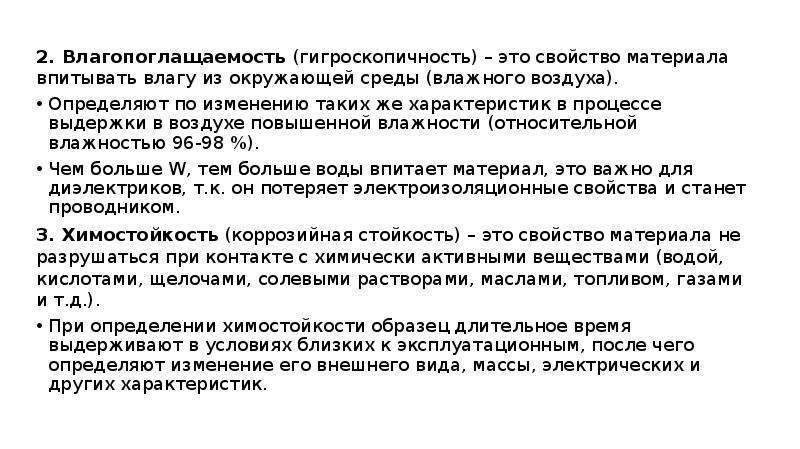

2. Влагопоглащаемость (гигроскопичность) – это свойство материала впитывать влагу из окружающей среды (влажного воздуха). 2. Влагопоглащаемость (гигроскопичность) – это свойство материала впитывать влагу из окружающей среды (влажного воздуха). Определяют по изменению таких же характеристик в процессе выдержки в воздухе повышенной влажности (относительной влажностью 96-98 %). Чем больше W, тем больше воды впитает материал, это важно для диэлектриков, т.к. он потеряет электроизоляционные свойства и станет проводником. 3. Химостойкость (коррозийная стойкость) – это свойство материала не разрушаться при контакте с химически активными веществами (водой, кислотами, щелочами, солевыми растворами, маслами, топливом, газами и т.д.). При определении химостойкости образец длительное время выдерживают в условиях близких к эксплуатационным, после чего определяют изменение его внешнего вида, массы, электрических и других характеристик.

Слайд 4

Описание слайда:

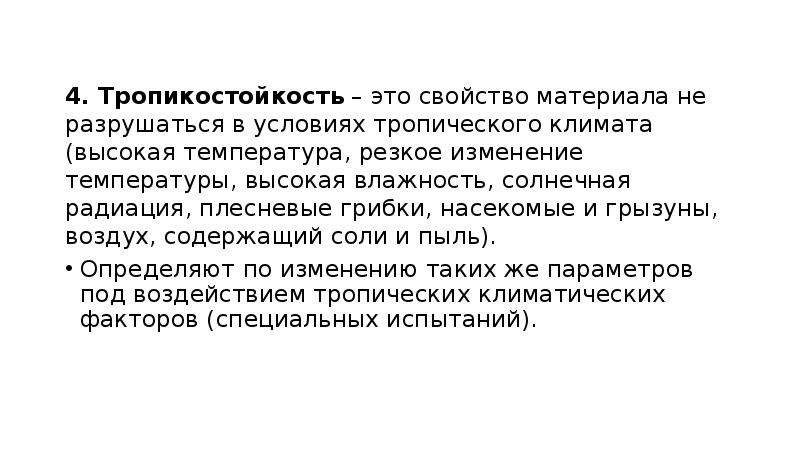

4. Тропикостойкость – это свойство материала не разрушаться в условиях тропического климата (высокая температура, резкое изменение температуры, высокая влажность, солнечная радиация, плесневые грибки, насекомые и грызуны, воздух, содержащий соли и пыль). 4. Тропикостойкость – это свойство материала не разрушаться в условиях тропического климата (высокая температура, резкое изменение температуры, высокая влажность, солнечная радиация, плесневые грибки, насекомые и грызуны, воздух, содержащий соли и пыль). Определяют по изменению таких же параметров под воздействием тропических климатических факторов (специальных испытаний).

Слайд 5

Описание слайда:

Физико-химические характеристики жидких материалов. 1. Кислотное число – это количество миллиграммов едкого калия (гидроксид калия КОН), необходимого для нейтрализации всех свободных кислот, содержащихся в 1 граммов испытуемого материала (мгКОН/г). Чем выше кислотное число, тем больше свободных кислот в материале, а значит, выше его проводимость, т.к. под действием электрического напряжения кислоты легко распадаются на ионы, что важно для жидких диэлектриков. Кроме того, кислоты могут разрушать электроизоляционные волокнистые материалы (бумагу, хлопчатобумажную обмотку), с которыми соприкасается жидкий диэлектрик.

Слайд 6

Описание слайда:

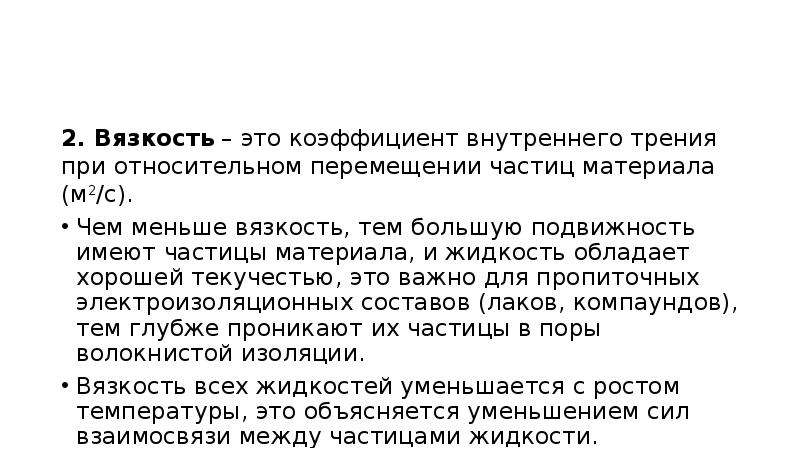

2. Вязкость – это коэффициент внутреннего трения при относительном перемещении частиц материала (м2/с). 2. Вязкость – это коэффициент внутреннего трения при относительном перемещении частиц материала (м2/с). Чем меньше вязкость, тем большую подвижность имеют частицы материала, и жидкость обладает хорошей текучестью, это важно для пропиточных электроизоляционных составов (лаков, компаундов), тем глубже проникают их частицы в поры волокнистой изоляции. Вязкость всех жидкостей уменьшается с ростом температуры, это объясняется уменьшением сил взаимосвязи между частицами жидкости.
