Описание слайда:

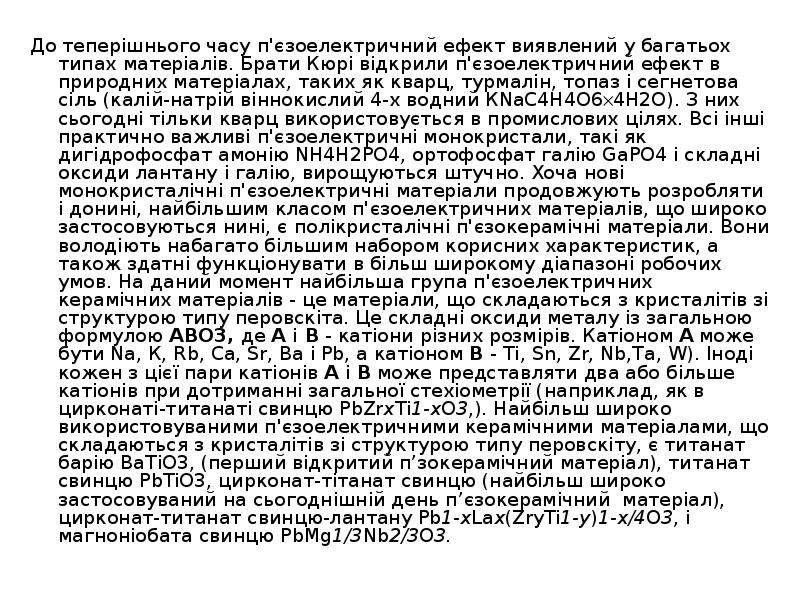

До теперішнього часу п'єзоелектричний ефект виявлений у багатьох типах матеріалів. Брати Кюрі відкрили п'єзоелектричний ефект в природних матеріалах, таких як кварц, турмалін, топаз і сегнетова сіль (калій-натрій віннокислий 4-х водний КNаС4Н4O64Н2O). З них сьогодні тільки кварц використовується в промислових цілях. Всі інші практично важливі п'єзоелектричні монокристали, такі як дигідрофосфат амонію NH4H2PO4, ортофосфат галію GaPO4 і складні оксиди лантану і галію, вирощуються штучно. Хоча нові монокристалічні п'єзоелектричні матеріали продовжують розробляти і донині, найбільшим класом п'єзоелектричних матеріалів, що широко застосовуються нині, є полікристалічні п'єзокерамічні матеріали. Вони володіють набагато більшим набором корисних характеристик, а також здатні функціонувати в більш широкому діапазоні робочих умов. На даний момент найбільша група п'єзоелектричних керамічних матеріалів - це матеріали, що складаються з кристалітів зі структурою типу перовскіта. Це складні оксиди металу із загальною формулою АВО3, де А і В - катіони різних розмірів. Катіоном А може бути Na, К, Rb, Са, Sr, Ва і Рb, а катіоном В - Ti, Sn, Zr, Nb,Ta, W). Іноді кожен з цієї пари катіонів А і В може представляти два або більше катіонів при дотриманні загальної стехіометрії (наприклад, як в цирконаті-титанаті свинцю PbZrxTi1-xO3,). Найбільш широко використовуваними п'єзоелектричними керамічними матеріалами, що складаються з кристалітів зі структурою типу перовскіту, є титанат барію BaTiO3, (перший відкритий п’зокерамічний матеріал), титанат свинцю PbTiO3, цирконат-тітанат свинцю (найбільш широко застосовуваний на сьогоднішній день п’єзокерамічний матеріал), цирконат-титанат свинцю-лантану Pb1-xLax(ZryTi1-y)1-x/4O3, і магноніобата свинцю PbMg1/3Nb2/3O3. До теперішнього часу п'єзоелектричний ефект виявлений у багатьох типах матеріалів. Брати Кюрі відкрили п'єзоелектричний ефект в природних матеріалах, таких як кварц, турмалін, топаз і сегнетова сіль (калій-натрій віннокислий 4-х водний КNаС4Н4O64Н2O). З них сьогодні тільки кварц використовується в промислових цілях. Всі інші практично важливі п'єзоелектричні монокристали, такі як дигідрофосфат амонію NH4H2PO4, ортофосфат галію GaPO4 і складні оксиди лантану і галію, вирощуються штучно. Хоча нові монокристалічні п'єзоелектричні матеріали продовжують розробляти і донині, найбільшим класом п'єзоелектричних матеріалів, що широко застосовуються нині, є полікристалічні п'єзокерамічні матеріали. Вони володіють набагато більшим набором корисних характеристик, а також здатні функціонувати в більш широкому діапазоні робочих умов. На даний момент найбільша група п'єзоелектричних керамічних матеріалів - це матеріали, що складаються з кристалітів зі структурою типу перовскіта. Це складні оксиди металу із загальною формулою АВО3, де А і В - катіони різних розмірів. Катіоном А може бути Na, К, Rb, Са, Sr, Ва і Рb, а катіоном В - Ti, Sn, Zr, Nb,Ta, W). Іноді кожен з цієї пари катіонів А і В може представляти два або більше катіонів при дотриманні загальної стехіометрії (наприклад, як в цирконаті-титанаті свинцю PbZrxTi1-xO3,). Найбільш широко використовуваними п'єзоелектричними керамічними матеріалами, що складаються з кристалітів зі структурою типу перовскіту, є титанат барію BaTiO3, (перший відкритий п’зокерамічний матеріал), титанат свинцю PbTiO3, цирконат-тітанат свинцю (найбільш широко застосовуваний на сьогоднішній день п’єзокерамічний матеріал), цирконат-титанат свинцю-лантану Pb1-xLax(ZryTi1-y)1-x/4O3, і магноніобата свинцю PbMg1/3Nb2/3O3.
