Слайд 1

Описание слайда:

Геометрические построения и приемы работы чертежными инструментами

Слайд 2

Описание слайда:

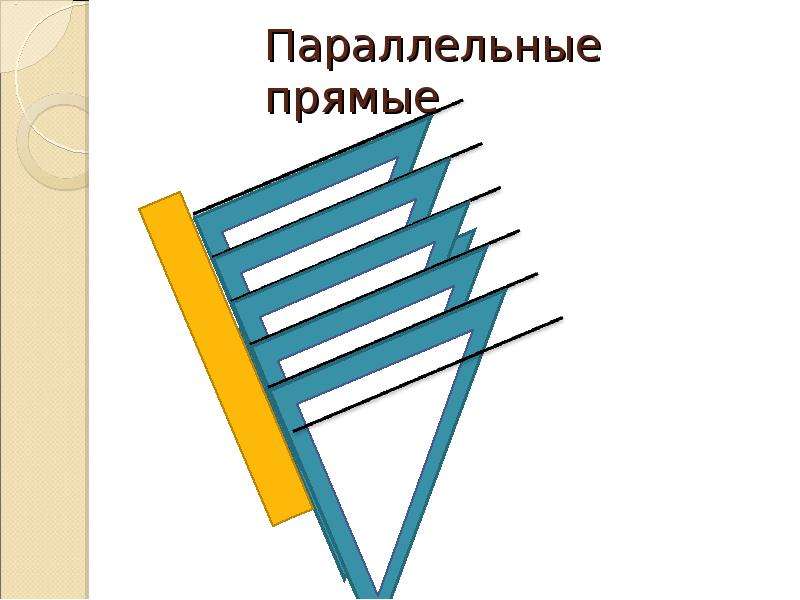

Параллельные прямые

Слайд 3

Описание слайда:

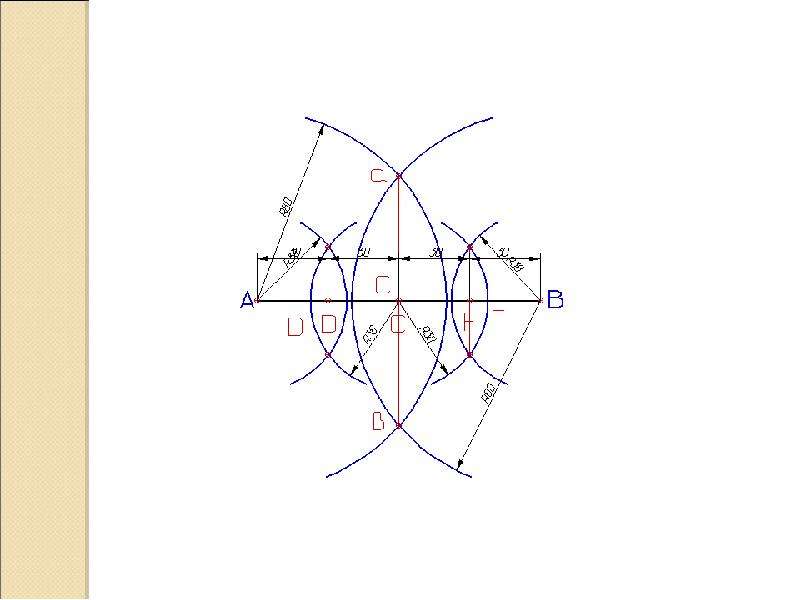

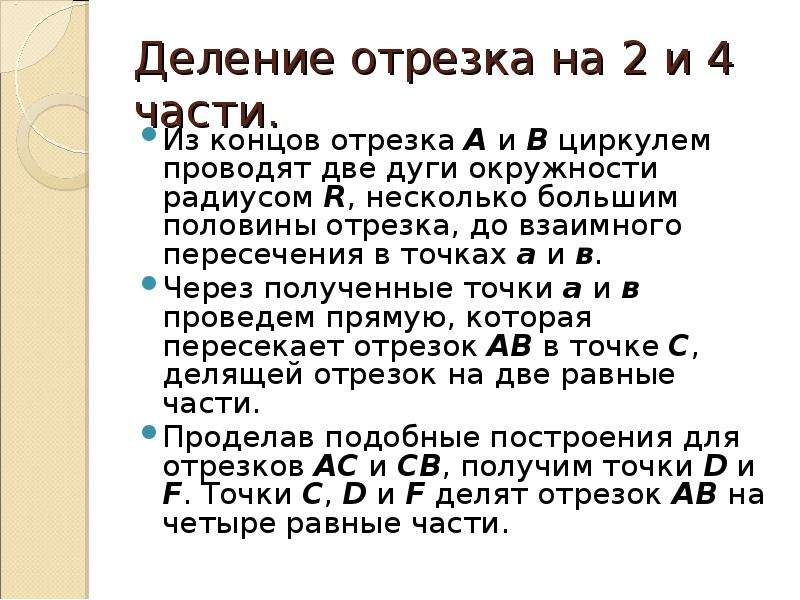

Деление отрезка на 2 и 4 части. Из концов отрезка А и В циркулем проводят две дуги окружности радиусом R, несколько большим половины отрезка, до взаимного пересечения в точках а и в. Через полученные точки а и в проведем прямую, которая пересекает отрезок АВ в точке С, делящей отрезок на две равные части. Проделав подобные построения для отрезков АС и СВ, получим точки D и F. Точки С, D и F делят отрезок АВ на четыре равные части.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

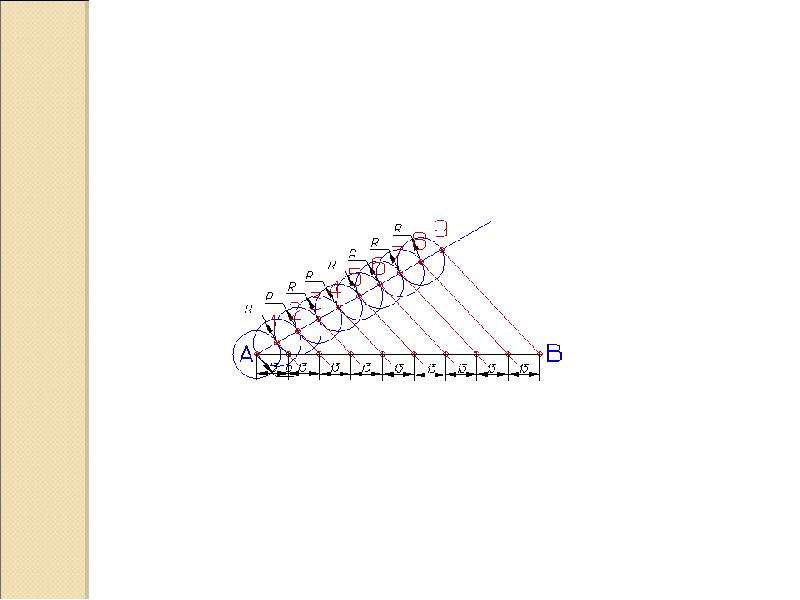

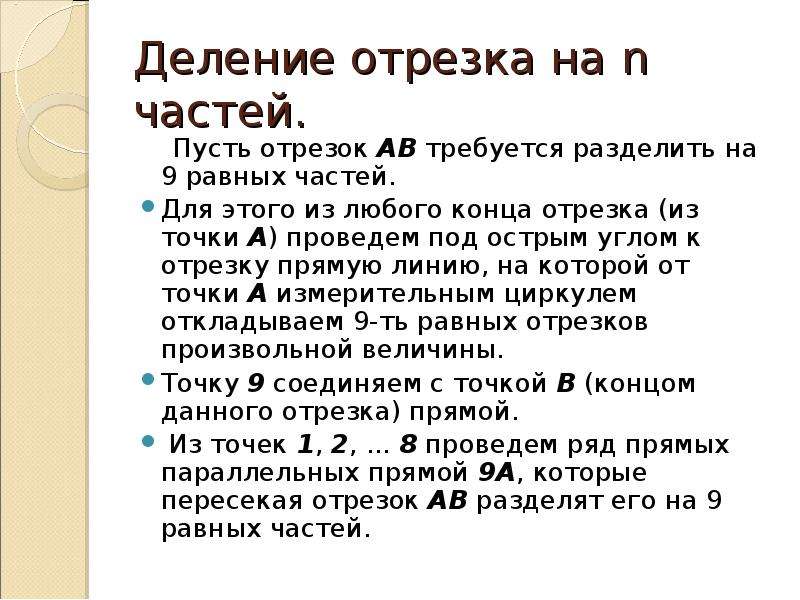

Деление отрезка на n частей. Пусть отрезок АВ требуется разделить на 9 равных частей. Для этого из любого конца отрезка (из точки А) проведем под острым углом к отрезку прямую линию, на которой от точки А измерительным циркулем откладываем 9-ть равных отрезков произвольной величины. Точку 9 соединяем с точкой В (концом данного отрезка) прямой. Из точек 1, 2, ... 8 проведем ряд прямых параллельных прямой 9А, которые пересекая отрезок АВ разделят его на 9 равных частей.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

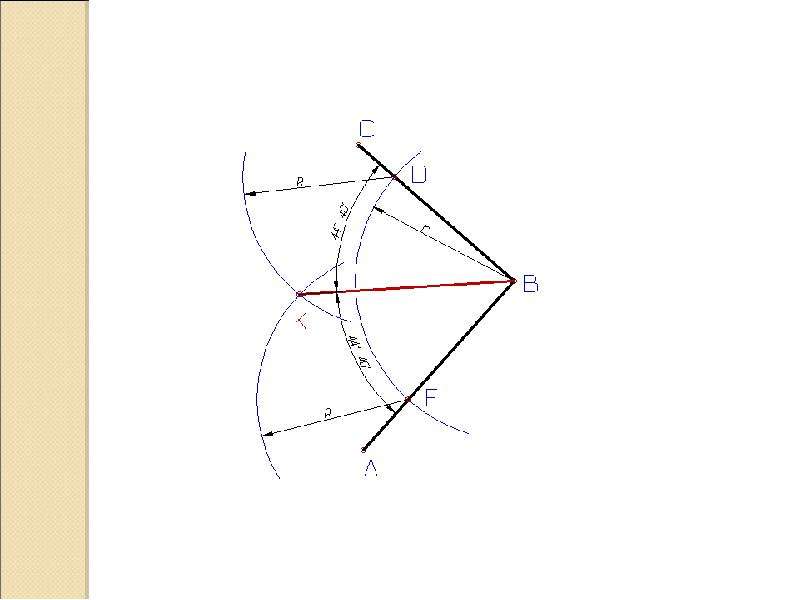

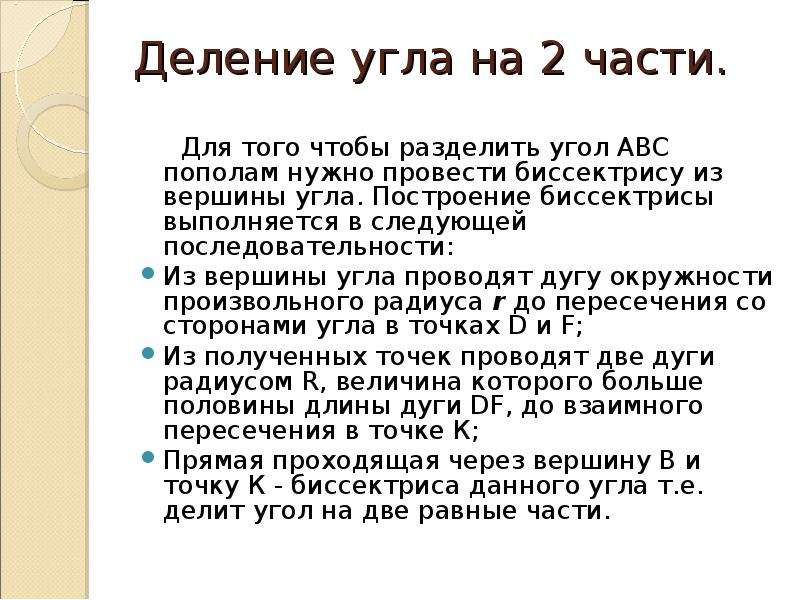

Деление угла на 2 части. Для того чтобы разделить угол АВС пополам нужно провести биссектрису из вершины угла. Построение биссектрисы выполняется в следующей последовательности: Из вершины угла проводят дугу окружности произвольного радиуса r до пересечения со сторонами угла в точках D и F; Из полученных точек проводят две дуги радиусом R, величина которого больше половины длины дуги DF, до взаимного пересечения в точке К; Прямая проходящая через вершину В и точку К - биссектриса данного угла т.е. делит угол на две равные части.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

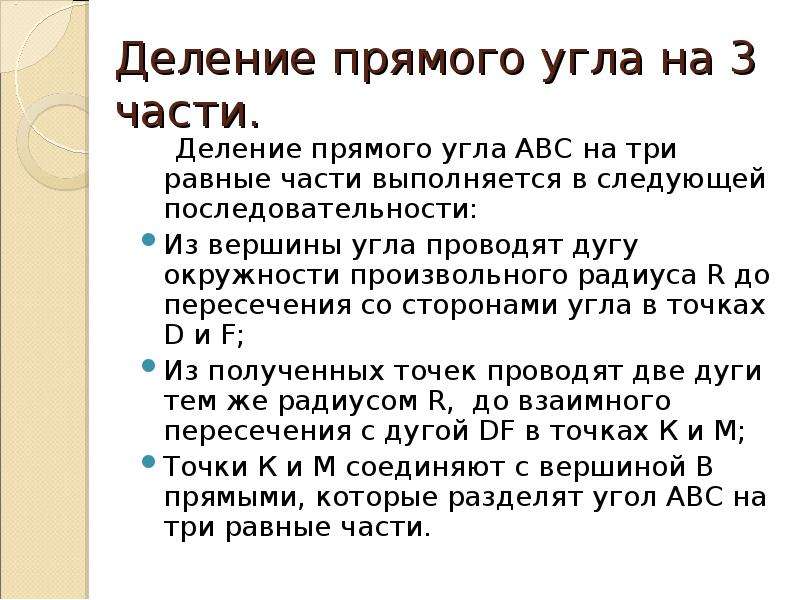

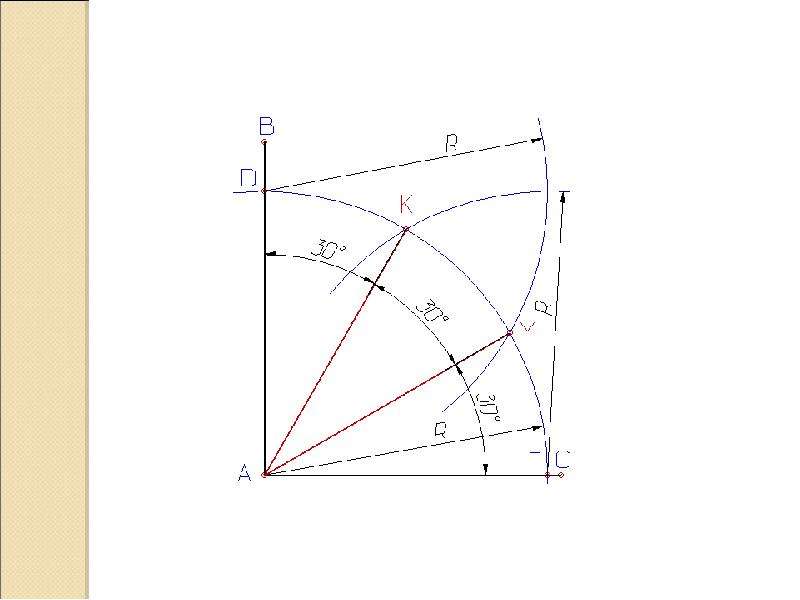

Деление прямого угла на 3 части. Деление прямого угла АВС на три равные части выполняется в следующей последовательности: Из вершины угла проводят дугу окружности произвольного радиуса R до пересечения со сторонами угла в точках D и F; Из полученных точек проводят две дуги тем же радиусом R, до взаимного пересечения с дугой DF в точках К и М; Точки К и М соединяют с вершиной В прямыми, которые разделят угол АВС на три равные части.
