Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

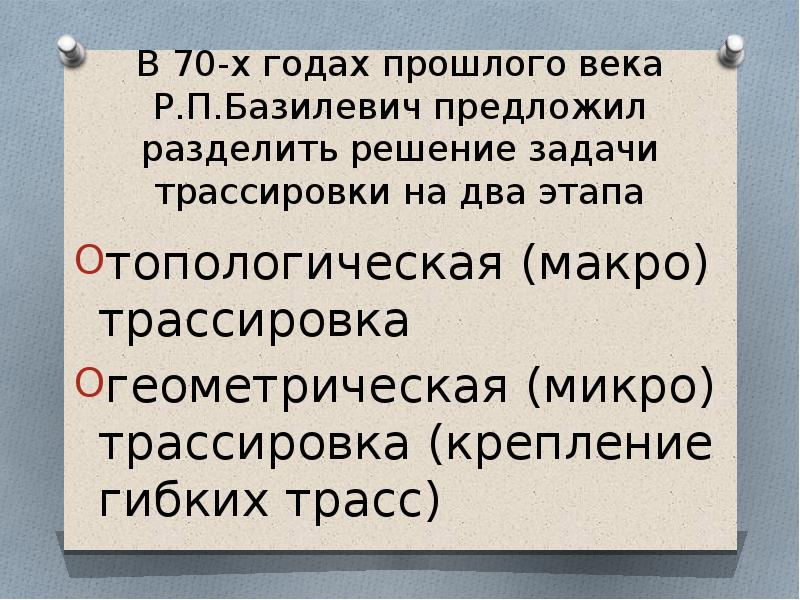

В 70-х годах прошлого века Р.П.Базилевич предложил разделить решение задачи трассировки на два этапа топологическая (макро) трассировка геометрическая (микро) трассировка (крепление гибких трасс)

Слайд 3

Описание слайда:

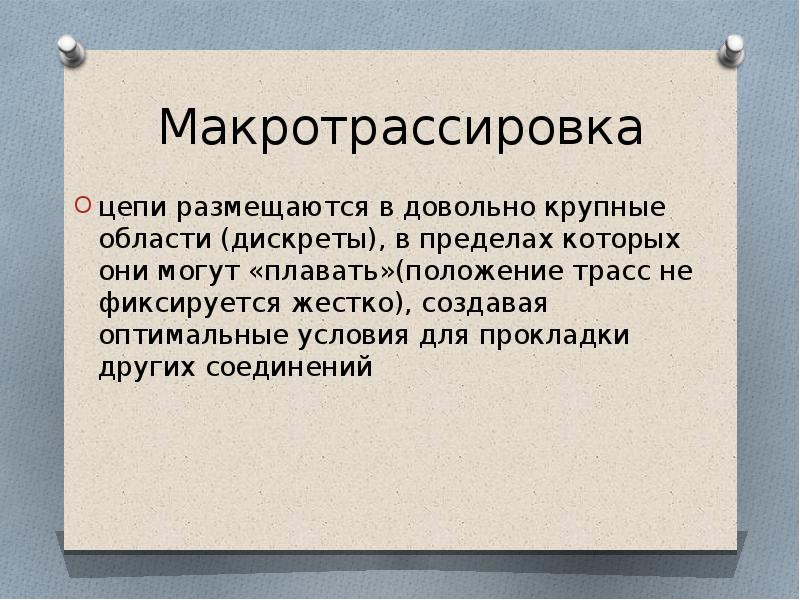

Макротрассировка цепи размещаются в довольно крупные области (дискреты), в пределах которых они могут «плавать»(положение трасс не фиксируется жестко), создавая оптимальные условия для прокладки других соединений

Слайд 4

Описание слайда:

Макротрассировка Базилевич предложил разбить рабочее поле на выпуклые многоугольные области (например, треугольники), в углах которых находятся контакты и назвал свою модель дискретным топологическим рабочим полем

Слайд 5

Описание слайда:

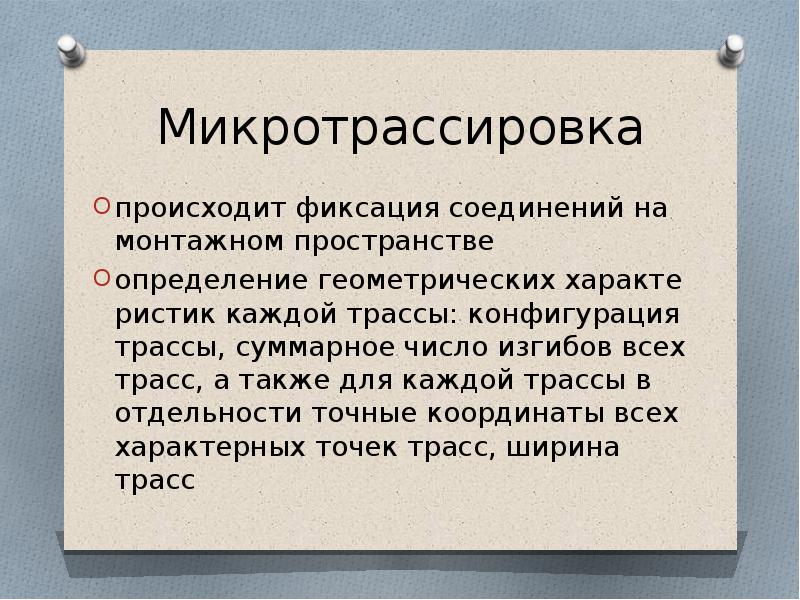

Микротрассировка происходит фиксация соединений на монтажном пространстве определение геометрических характеристик каждой трассы: конфигурация трассы, суммарное число изгибов всех трасс, а также для каждой трассы в отдельности точные координаты всех характерных точек трасс, ширина трасс

Слайд 6

Описание слайда:

Преимущества гибкой трассировки В отличие от сеточных алгоритмов, в методе гибкой трассировки количество дискретов не зависит от размеров рабочего поля, а лишь от числа контактов, что обеспечивает высокую скорость трассировки и малые требования к памяти. На рисунке слева показана разводка на дискретном рабочем поле, а справа — на дискретном топологическом рабочем поле. Хорошо видно, что левое разбиение содержит гораздо больше узлов, чем правое.

Слайд 7

Описание слайда:

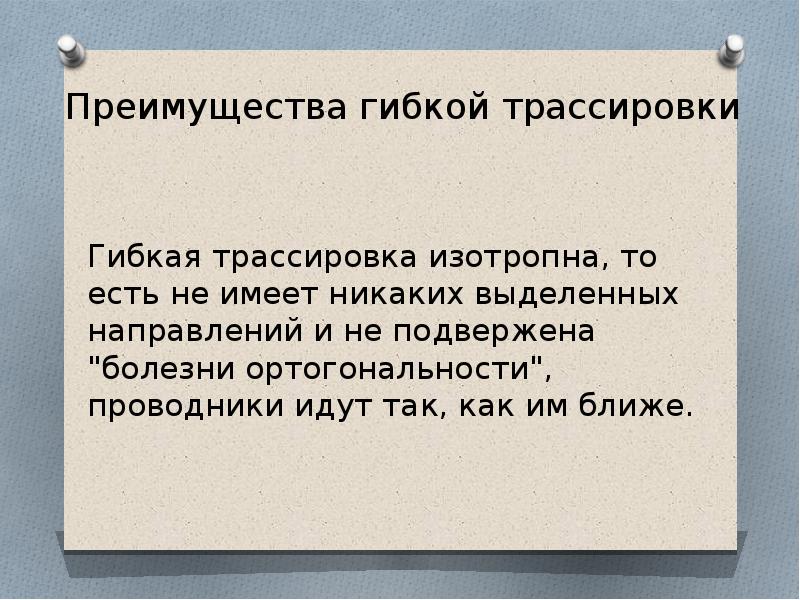

Преимущества гибкой трассировки Гибкая трассировка изотропна, то есть не имеет никаких выделенных направлений и не подвержена "болезни ортогональности", проводники идут так, как им ближе.

Слайд 8

Описание слайда:

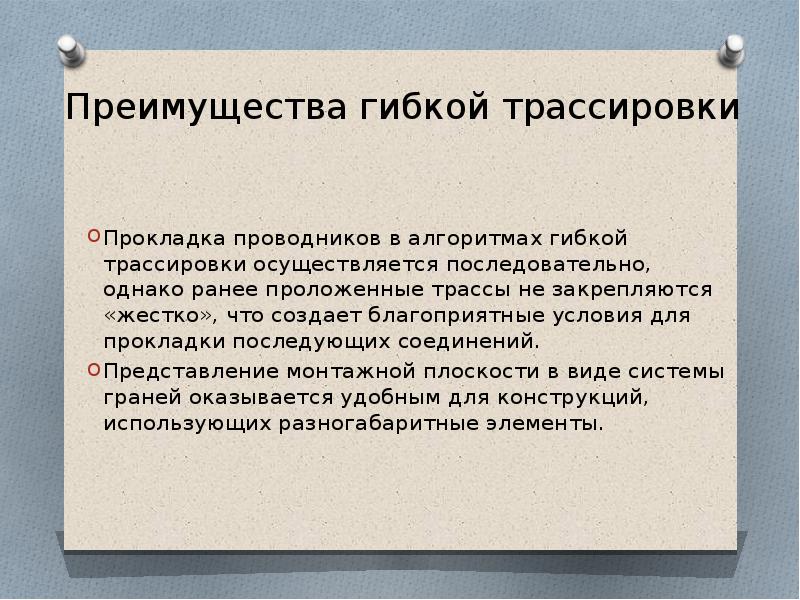

Преимущества гибкой трассировки Прокладка проводников в алгоритмах гибкой трассировки осуществляется последовательно, однако ранее проложенные трассы не закрепляются «жестко», что создает благоприятные условия для прокладки последующих соединений. Представление монтажной плоскости в виде системы граней оказывается удобным для конструкций, использующих разногабаритные элементы.

Слайд 9

Описание слайда:

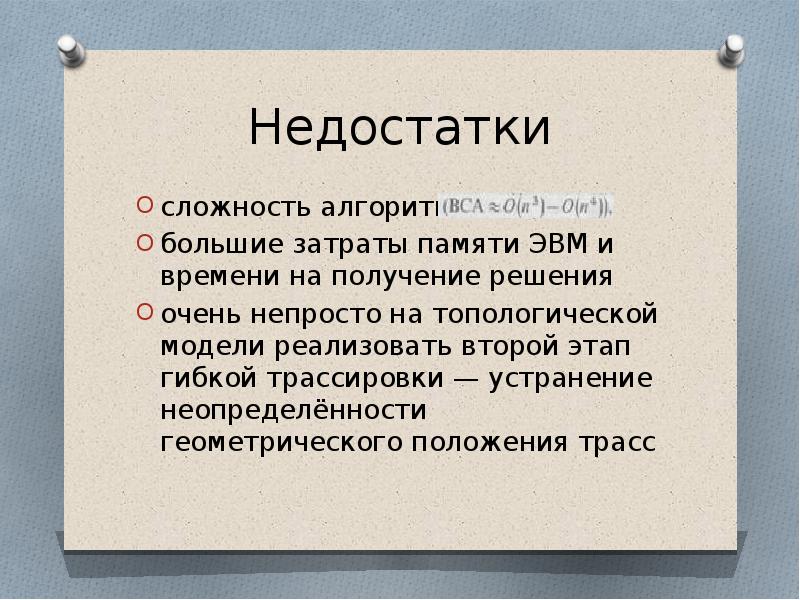

Недостатки сложность алгоритма большие затраты памяти ЭВМ и времени на получение решения очень непросто на топологической модели реализовать второй этап гибкой трассировки — устранение неопределённости геометрического положения трасс
