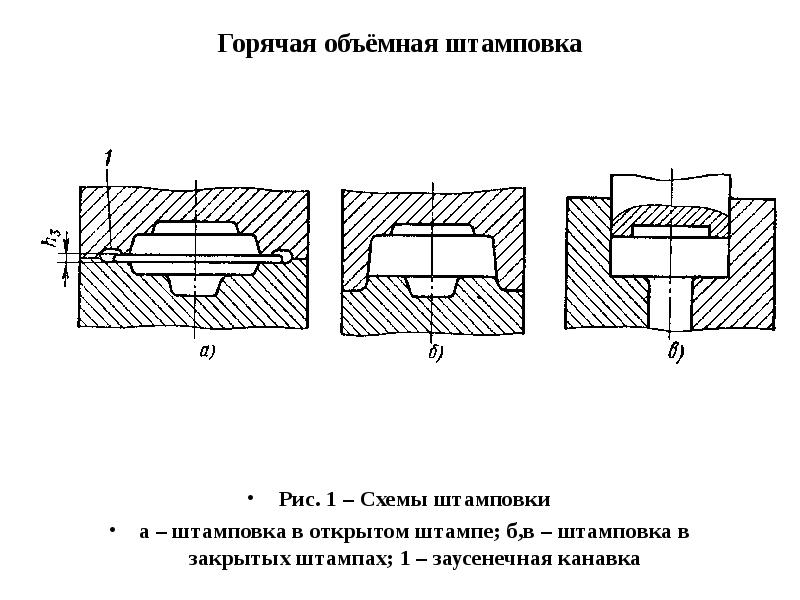

Горячая объёмная штамповка Рис. 1 – Схемы штамповки а – штамповка в открытом штампе; б,в – штамповка в закрытых штампах; 1 – заусенечная канавка

Слайд 2

Описание слайда:

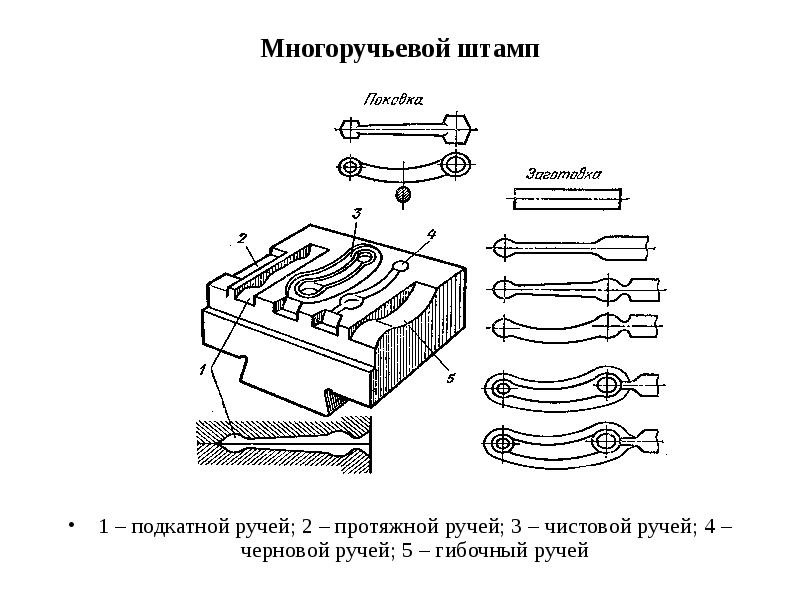

Многоручьевой штамп 1 – подкатной ручей; 2 – протяжной ручей; 3 – чистовой ручей; 4 – черновой ручей; 5 – гибочный ручей

Слайд 3

Описание слайда:

Высадка на электровысадочной машине 1 – торцевой опорный контакт; 2 – заготовка; 3 – зажимной радиальный контакт;

Слайд 4

Описание слайда:

Раскатка колец Рис. 4. А – схема раскатки; б – раскатанные поковки 1 – заготовка; 2 – опорный ролик; 3 – ведущий ролик; 4 – направляющий ролик; 5 – контрольный ролик

Слайд 5

Описание слайда:

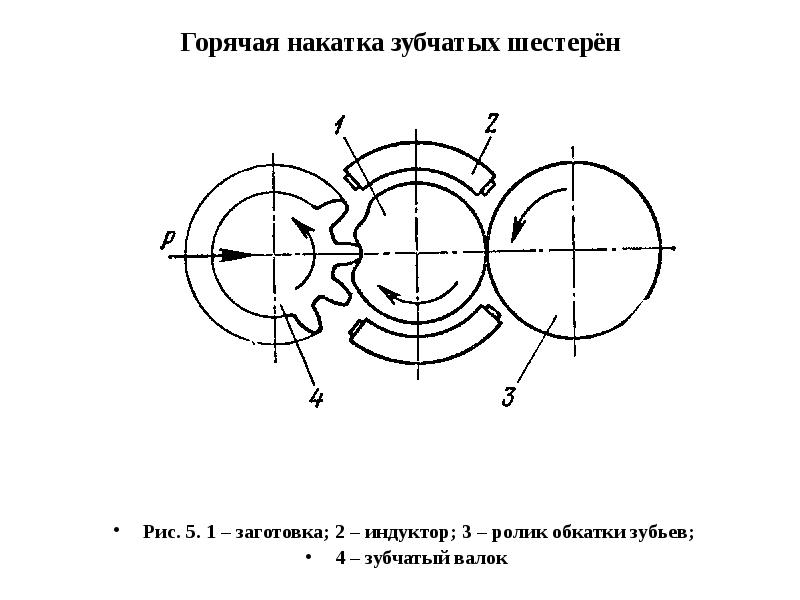

Горячая накатка зубчатых шестерён Рис. 5. 1 – заготовка; 2 – индуктор; 3 – ролик обкатки зубьев; 4 – зубчатый валок

Слайд 6

Описание слайда:

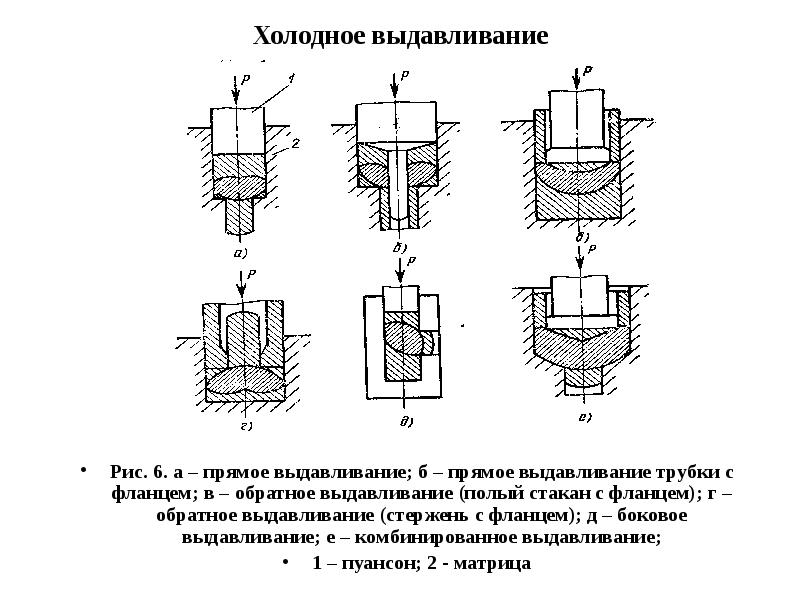

Холодное выдавливание Рис. 6. а – прямое выдавливание; б – прямое выдавливание трубки с фланцем; в – обратное выдавливание (полый стакан с фланцем); г – обратное выдавливание (стержень с фланцем); д – боковое выдавливание; е – комбинированное выдавливание; 1 – пуансон; 2 - матрица

Слайд 7

Описание слайда:

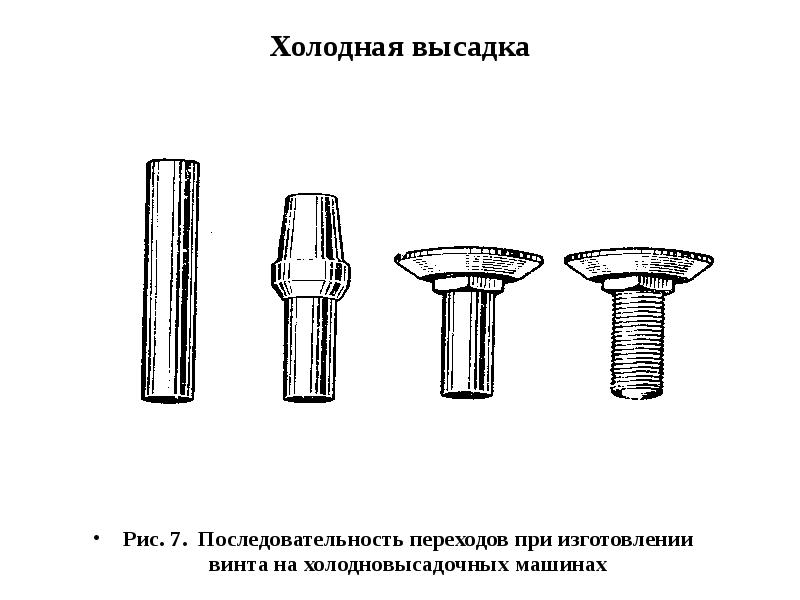

Холодная высадка Рис. 7. Последовательность переходов при изготовлении винта на холодновысадочных машинах

Слайд 8

Описание слайда:

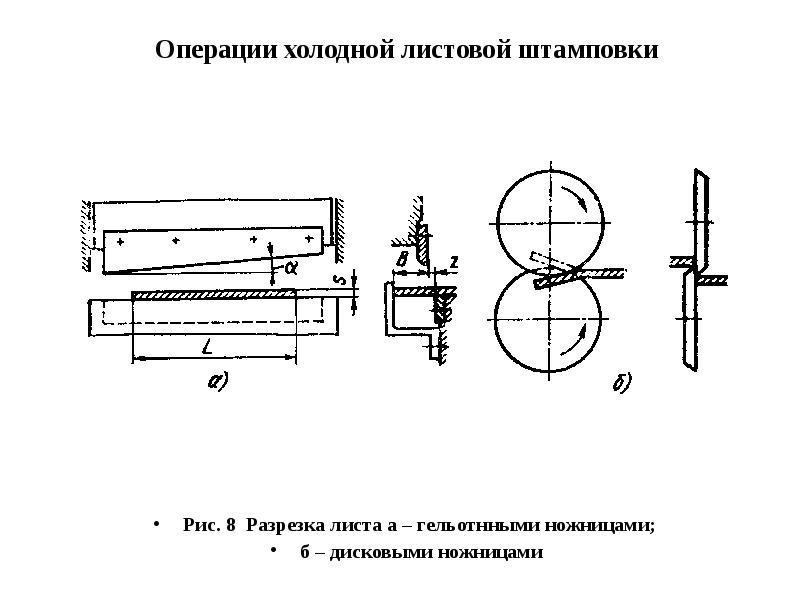

Операции холодной листовой штамповки Рис. 8 Разрезка листа а – гельотнными ножницами; б – дисковыми ножницами

Слайд 9

Описание слайда:

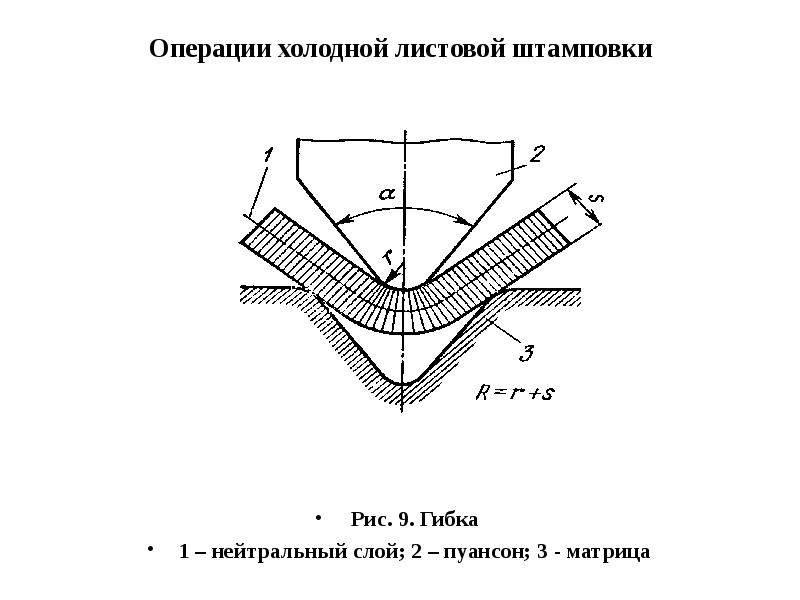

Операции холодной листовой штамповки Рис. 9. Гибка 1 – нейтральный слой; 2 – пуансон; 3 - матрица

Слайд 10

Описание слайда:

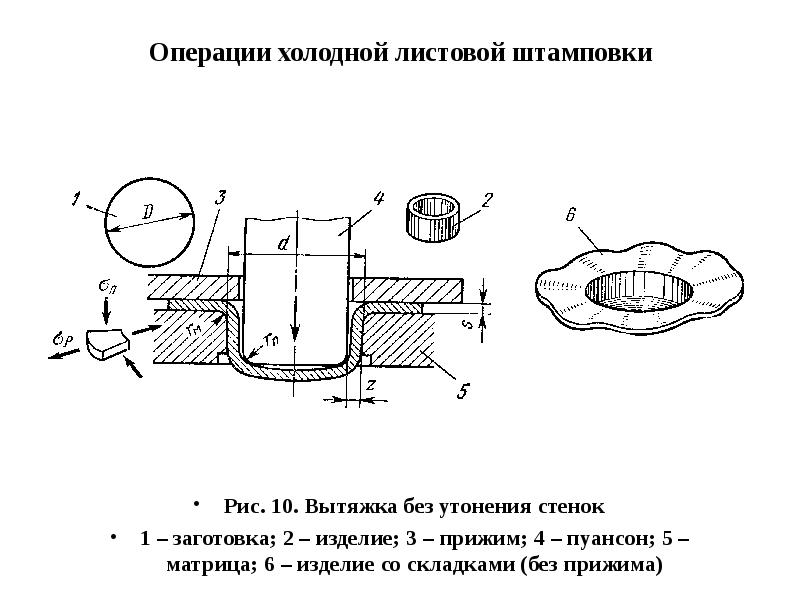

Операции холодной листовой штамповки Рис. 10. Вытяжка без утонения стенок 1 – заготовка; 2 – изделие; 3 – прижим; 4 – пуансон; 5 – матрица; 6 – изделие со складками (без прижима)

Слайд 11

Описание слайда:

Операции холодной листовой штамповки Рис. 11. Вторая стадия вытяжки без утонения стенок 1 – заготовка; 2 – готовое изделие; 3 – пуансон; 4 - матрица

Слайд 12

Описание слайда:

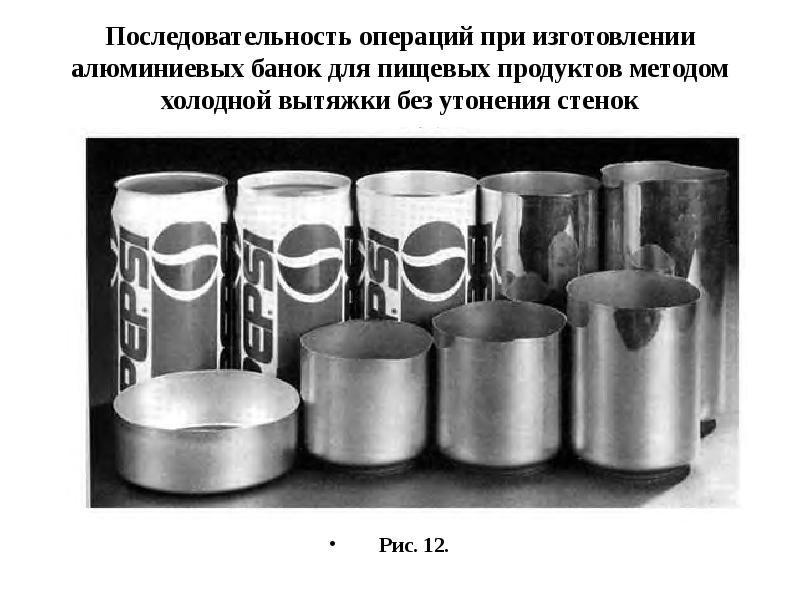

Последовательность операций при изготовлении алюминиевых банок для пищевых продуктов методом холодной вытяжки без утонения стенок Рис. 12.

Слайд 13

Описание слайда:

Операции холодной листовой штамповки Рис. 13. Вытяжка с утонением стенок 1 – заготовка; 3 – пуансон; 4 - матрица

Слайд 14

Описание слайда:

Операции холодной листовой штамповки Рис. 14. Отбортовка 1 – изделие; 2 – заготовка; 3 – пуансон; 4 - матрица

Слайд 15

Описание слайда:

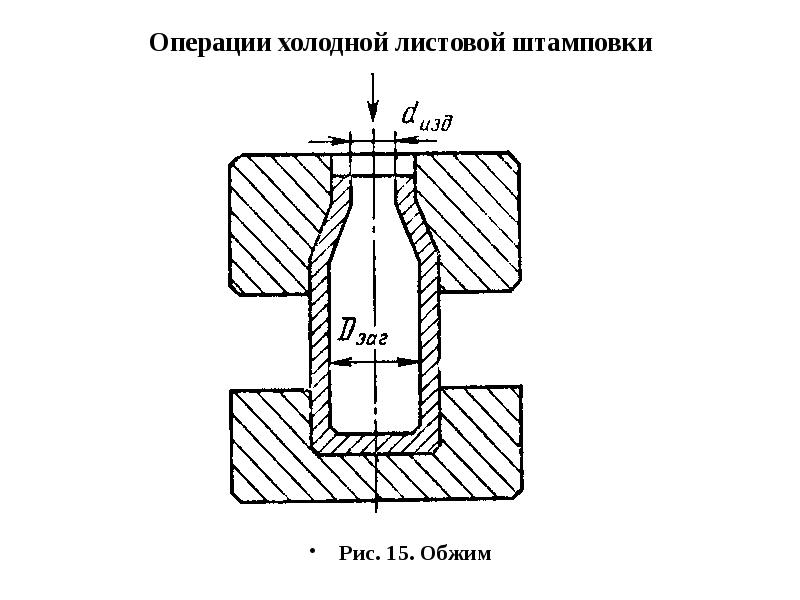

Операции холодной листовой штамповки Рис. 15. Обжим

Слайд 16

Описание слайда:

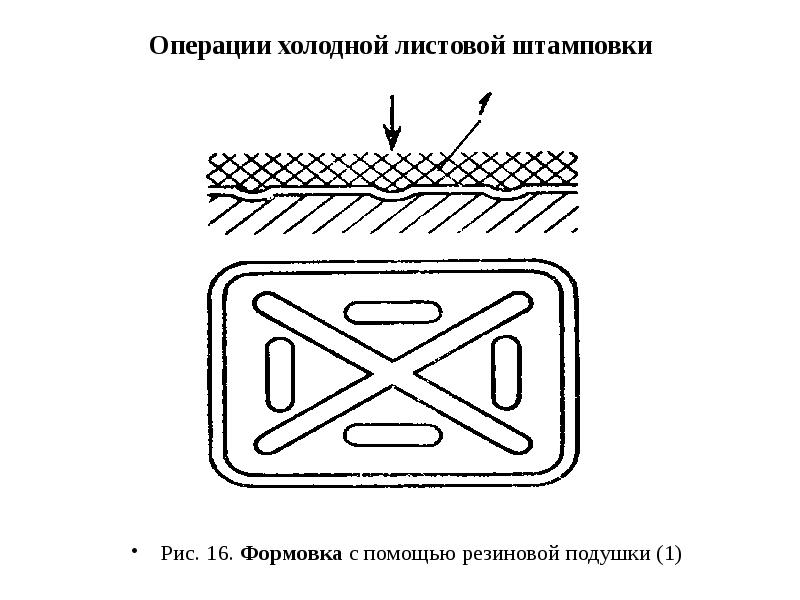

Операции холодной листовой штамповки Рис. 16. Формовка с помощью резиновой подушки (1)

Слайд 17

Описание слайда:

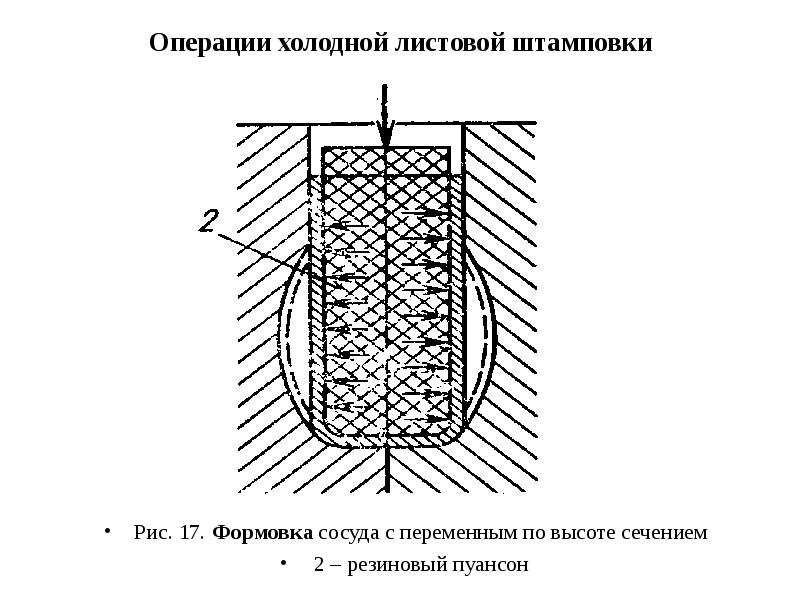

Операции холодной листовой штамповки Рис. 17. Формовка сосуда с переменным по высоте сечением 2 – резиновый пуансон

Слайд 18

Описание слайда:

Операции холодной листовой штамповки Рис. 18. Вырубка,пробивка и гибка с помощью резины 1 – резиновая подушка; 2 – шаблон; 3 – стол пресса; 4 – листовая заготовка

Слайд 19

Описание слайда:

Операции холодной листовой штамповки Рис. 19. Импульсная штамповка. Штамповка взрывом 1 – заряд ВВ; 2 – уровень воды; 3 –заготовка; 4 – прижим; 5 – матрица; 6 – вакуумная линия

Слайд 20

Описание слайда:

Операции холодной листовой штамповки Рис. 20. Импульсная листовая штамповка. Штамповка электромагнитным импульсом 3 – заготовка; 7 – соленоид; 8 - пуансон
