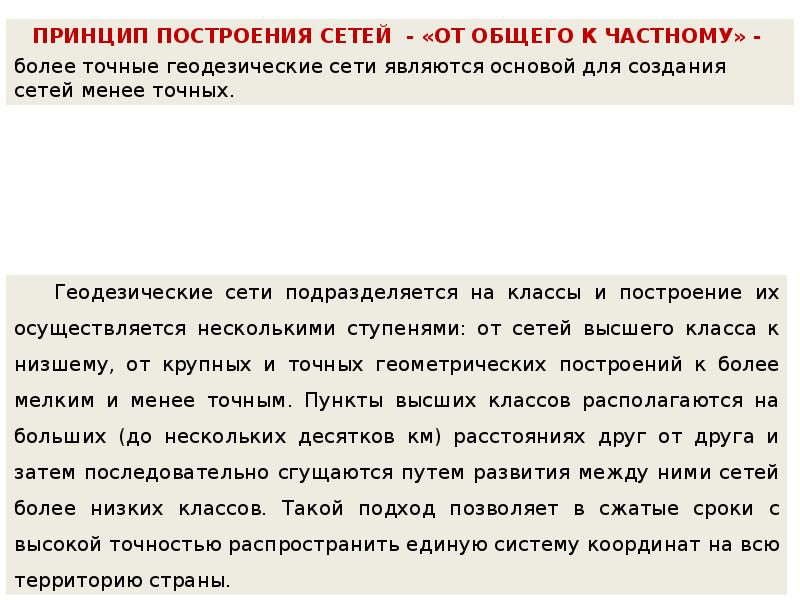

ОПОРНЫЕ ГЕОДЕЗИЧЕСКИЕ СЕТИ Геодезическая опорная сеть – система закрепленных на местности пунктов, положение которых определено в единой системе координат и высот. Опорные геодезические сети являются основой топографических съемок, их используют для решения научных задач и для выполнения инженерно-геодезических работ в строительстве. КЛАССИФИКАЦИЯ ГЕОДЕЗИЧЕСКИХ ОПОРНЫХ СЕТЕЙ Различают плановые геодезические сети, в которых для каждого пункта определяются прямоугольные координаты (х, у) в общегосударственной системе, и высотные, в которых высоты (Н) пунктов определяются в Балтийской системе высот. Геодезические сети подразделяют на четыре вида:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

МЕТОДЫ ПОСТРОЕНИЯ ГЕОДЕЗИЧЕСКИХ СЕТЕЙ Плановые сети создаются методами триангуляции, трилатерации, полигонометрии и их сочетаниями. Триангуляцией называют построение на местности системы примыкающих друг к другу треугольников, в которых измерены горизонтальные углы и отдельные длины сторон. Измеренные стороны называются базисами. Они служат для вычисления остальных сторон треугольников. Вершины треугольников называют пунктами. Трилатерация создается в виде системы примыкающих друг к другу треугольников, у которых измерены все стороны. Стороны измеряют радио- или светодальномерами. Исходными данными в сетях триангуляции и трилатерации являются координаты одного или нескольких пунктов, дирекционные углы и длины базисных сторон. Координаты вершин системы треугольников вычисляют по формулам тригонометрии.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

ГОСУДАРСТВЕННЫЕ ГЕОДЕЗИЧЕСКИЕ СЕТИ Государственная геодезическая сеть – опорная геодезическая сеть, развиваемая на всю территорию страны. ГГС включает в себя: а) плановые сети 1, 2, 3 и 4 классов, которые различаются между собой точностью угловых и линейных измерений, длиной сторон сетей и порядком их последовательного развития. Плановые сети создаются методами триангуляции, трилатерации, полигонометрии и их сочетаниями; б) высотные нивелирные сети I, II, III и IV классов. При создании государственной опорной плановой сети основным является метод триангуляции. Основные характеристики триангуляции 1 – 4 класса:

Слайд 8

Описание слайда:

Схема развития государственной сети триангуляции

Слайд 9

Описание слайда:

Государственная высотная сеть

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

ГЕОДЕЗИЧЕСКИЕ СЕТИ СГУЩЕНИЯ И СЪЕМОЧНЫЕ СЕТИ Геодезические сети сгущения развиваются на основе государственной геодезической сети и служат для обоснования крупномасштабных съемок, а также для ведения инженерно-геодезических работ на строительных участках крупных промышленных объектов. Плановые геодезические сети сгущения создаются в виде триангуляции (триангуляционные сети) и полигонометрии 1 и 2 разрядов. Триангуляция 1 разряда развивается в виде сетей и цепочек треугольников со стороной 1—5 км, а также путем вставок отдельных пунктов в сеть высшего класса. Углы измеряются со средней квадратической погрешностью не более 5", относительная погрешность выходных сторон — не более 1: 50 000. Триангуляция 2 разряда строится так же, как триангуляция 1 разряда; кроме того, положение пунктов 2 разряда может определяться прямыми, обратными и комбинированными геодезическими засечками. Длины сторон треугольников в сетях 2 разряда принимаются от 0,5 до 3 км, средняя квадратическая погрешность измерения углов —10", относительная погрешность выходных сторон - не более 1:20 000. Полигонометрия 1 и 2 разрядов создается в виде одиночных ходов или систем с узловыми точками, длины сторон которых принимаются в среднем равными, соответственно, 0,3 и 0,2 км. Средняя квадратическая погрешность измерения углов в ходах полигонометрии 1 разряда — 5", относительная погрешность измерения длин - 1:10 000. В полигонометрии 2 разряда точность угловых и линейных измерений в 2 раза ниже по сравнению с полигонометрией 1 разряда. На все пункты геодезических сетей сгущения должны быть переданы отметки нивелированием IV класса или техническим нивелированием. В горной местности допускается передача отметок точек тригонометрическим нивелированием.

Слайд 12

Описание слайда:

ГЕОДЕЗИЧЕСКИЕ СЕТИ СГУЩЕНИЯ И СЪЕМОЧНЫЕ СЕТИ Съемочные геодезические сети (геодезическое съемочное обоснование) создаются для сгущения геодезической сети до плотности, обеспечивающей выполнение топографической съемки. Плотность съемочных сетей определяется масштабом съемки, характером рельефа местности, а также необходимостью обеспечения инженерно-геодезических, маркшейдерских и других работ для целей изыскания, строительства и эксплуатации сооружений. Съемочное обоснование развивается от пунктов государственных геодезических сетей и геодезических сетей сгущения. Съемочные сети создаются построением съемочных триангуляционных сетей, проложением теодолитных, тахеометрических и мензульных ходов, прямыми, обратными и комбинированными засечками. При развитии съемочного обоснования одновременно определяется, как правило, плановое и высотное положение точек. Высоты точек съемочных сетей определяются тригонометрическим или геометрическим нивелированием.

Слайд 13

Описание слайда:

Теодолитным ходом называют систему закрепленных на местности точек, координаты которых определены из измерений горизонтальных углов и длин сторон хода. По форме и полноте исходных данных линейно-угловые ходы подразделяются на следующие виды:

Слайд 14

Описание слайда:

свободный теодолитный ход не имеет исходных пунктов и исходных дирекционных углов ни в начале, ни в конце хода; висячий линейно-угловой ход имеет исходный пункт с известными координатами и исходный дирекционный угол только в начале хода. Длины сторон между точками теодолитных ходов колеблются в пределах от 20 до 350м. Предельно допустимая длина ходов зависит от масштаба съемки.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

ЗАКРЕПЛЕНИЕ И ОБОЗНАЧЕНИЕ НА МЕСТНОСТИ ПУНКТОВ ГЕОДЕЗИЧЕСКОЙ СЕТИ Пункты высотной геодезической сети закрепляются грунтовыми реперами, стенными реперами и марками. Грунтовый репер в верхней части имеет чугунную марку; отметка репера относится к верхней точке полусферического выступа марки. Высоту стенного репера определяют для верхней грани выступа, а высоты марок—для центра отверстия, сделанного в диске. В качестве внешнего оформления стенного репера служит охранная плита, отлитая из чугуна. Она закрепляется в стене здания или сооружения рядом со стенным репером или над ним. Большая часть пунктов съемочных сетей закрепляется временными знаками, представляющими собой деревянные колья или металлические трубки длиной не менее 40-50 см, которые забивают вровень с поверхностью земли, центром деревянного временного знака служит гвоздь, вбитый в верхний торец кола. Для облегчения отыскания такого знака рядом с ним забивают сторожок высотой 30 см.
