Графическая работа «Мачта» (Эпюр №1)

Слайд 2

Описание слайда:

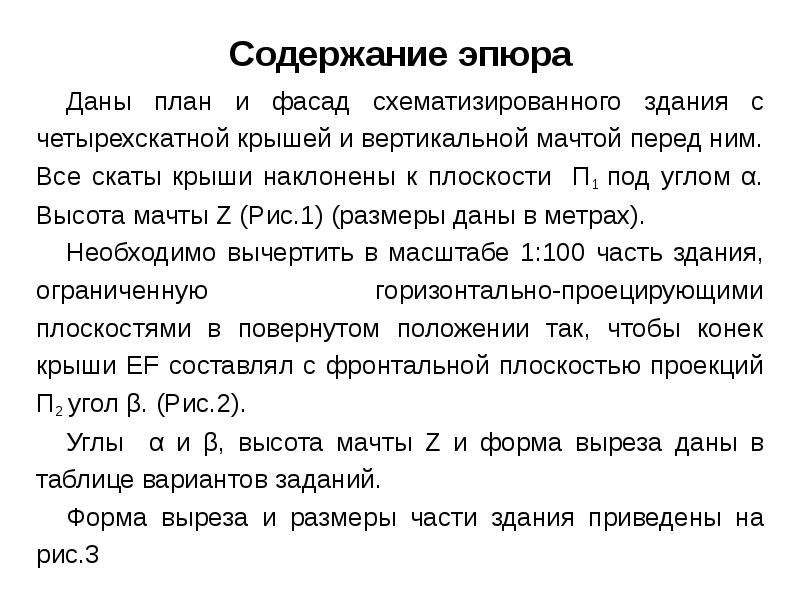

Содержание эпюра Даны план и фасад схематизированного здания с четырехскатной крышей и вертикальной мачтой перед ним. Все скаты крыши наклонены к плоскости П1 под углом α. Высота мачты Z (Рис.1) (размеры даны в метрах). Необходимо вычертить в масштабе 1:100 часть здания, ограниченную горизонтально-проецирующими плоскостями в повернутом положении так, чтобы конек крыши EF составлял с фронтальной плоскостью проекций П2 угол β. (Рис.2). Углы α и β, высота мачты Z и форма выреза даны в таблице вариантов заданий. Форма выреза и размеры части здания приведены на рис.3

Слайд 3

Описание слайда:

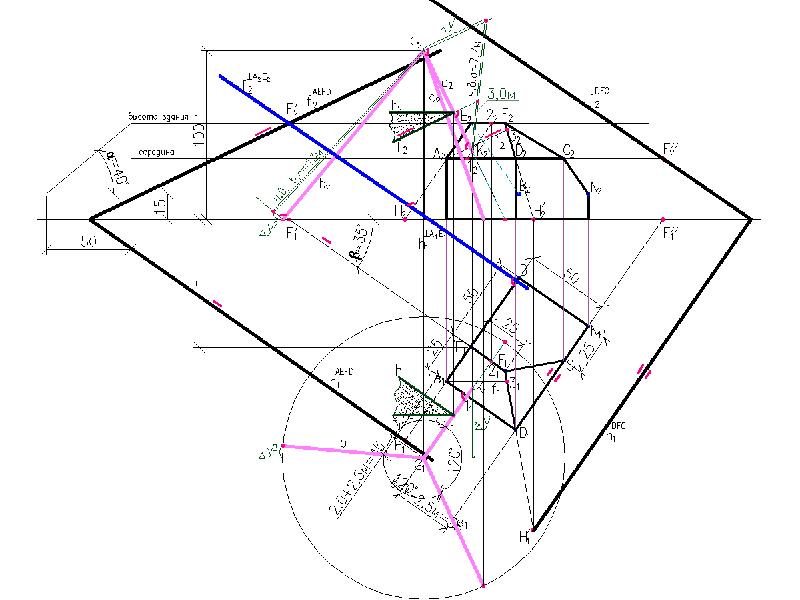

Условие Схема выреза - 0 =40° =35° Z=10м

Слайд 4

Описание слайда:

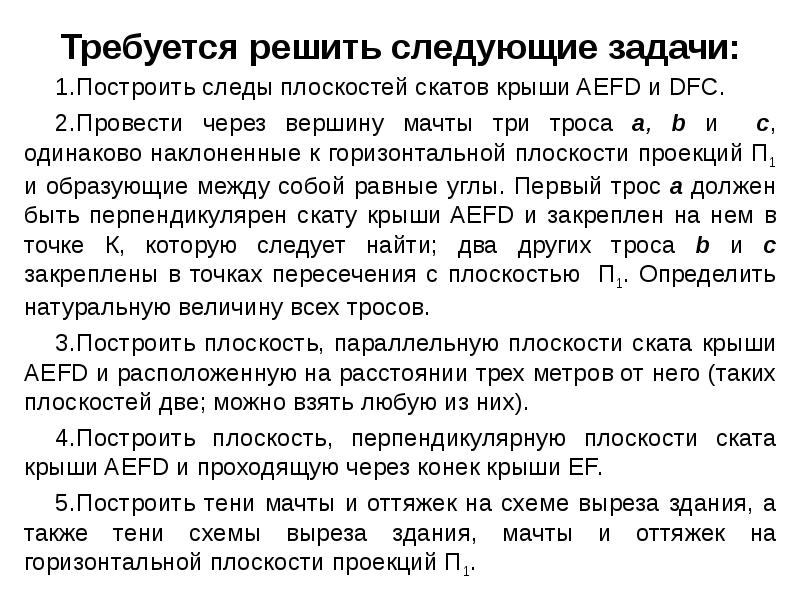

Требуется решить следующие задачи: Построить следы плоскостей скатов крыши AEFD и DFC. Провести через вершину мачты три троса a, b и c, одинаково наклоненные к горизонтальной плоскости проекций П1 и образующие между собой равные углы. Первый трос а должен быть перпендикулярен скату крыши AEFD и закреплен на нем в точке К, которую следует найти; два других троса b и c закреплены в точках пересечения с плоскостью П1. Определить натуральную величину всех тросов. Построить плоскость, параллельную плоскости ската крыши AEFD и расположенную на расстоянии трех метров от него (таких плоскостей две; можно взять любую из них). Построить плоскость, перпендикулярную плоскости ската крыши AEFD и проходящую через конек крыши EF. Построить тени мачты и оттяжек на схеме выреза здания, а также тени схемы выреза здания, мачты и оттяжек на горизонтальной плоскости проекций П1.
