Слайд 1

Описание слайда:

Начертательная геометрия ЛЕКЦИЯ 1. 1.1. МЕТОДЫ ПРОЕЦИРОВАНИЯ 1.2.ЭПЮР МОНЖА. ПРОЕЦИРОВАНИЕ ТОЧКИ

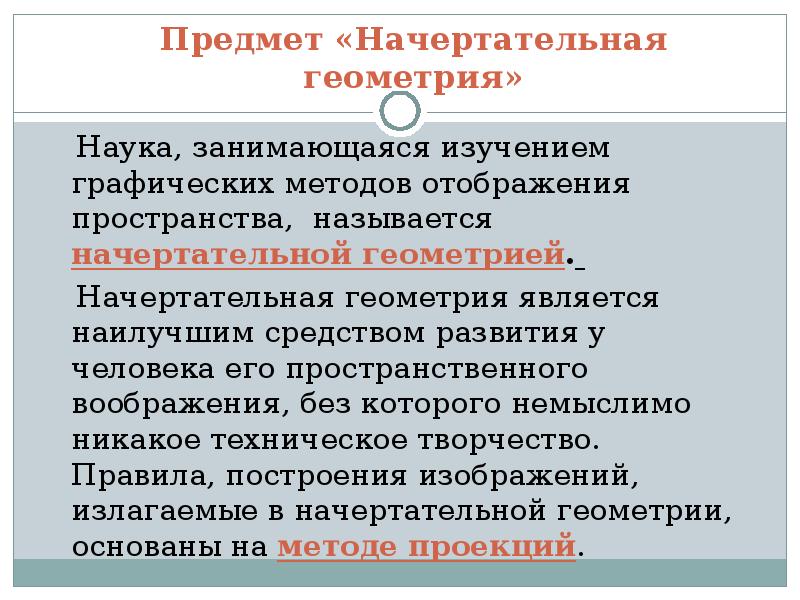

Слайд 2

Описание слайда:

Предмет «Начертательная геометрия» Наука, занимающаяся изучением графических методов отображения пространства, называется начертательной геометрией. Начертательная геометрия является наилучшим средством развития у человека его пространственного воображения, без которого немыслимо никакое техническое творчество. Правила, построения изображений, излагаемые в начертательной геометрии, основаны на методе проекций.

Слайд 3

Описание слайда:

1.1. Методы проецирования

Слайд 4

Описание слайда:

1.1.2. Метод параллельного проецирования 1.1.2. Метод параллельного проецирования Если центр проецирования S находится в бесконечности (или, как говорят, в несобственной точке – точке, значительно удаленной от наблюдате-ля), то задается направле-ние проецирования P. Проецирование, при котором проецирующие лучи, проходящие через каждую точку объекта, параллельно выбранному направлению проецирова-ния P, называется параллельным.

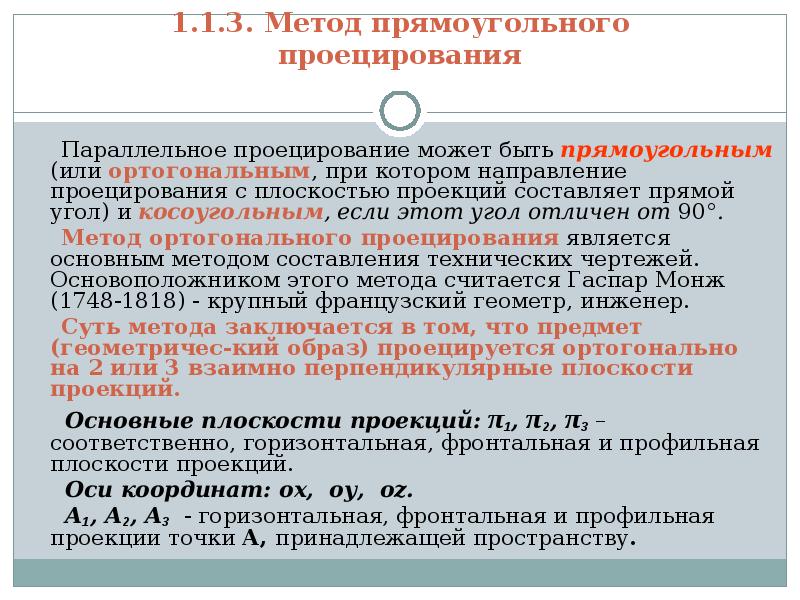

Слайд 5

Описание слайда:

1.1.3. Метод прямоугольного проецирования Параллельное проецирование может быть прямоугольным (или ортогональным, при котором направление проецирования с плоскостью проекций составляет прямой угол) и косоугольным, если этот угол отличен от 90°. Метод ортогонального проецирования является основным методом составления технических чертежей. Основоположником этого метода считается Гаспар Монж (1748-1818) - крупный французский геометр, инженер. Суть метода заключается в том, что предмет (геометричес-кий образ) проецируется ортогонально на 2 или 3 взаимно перпендикулярные плоскости проекций. Основные плоскости проекций: π1, π2, π3 – соответственно, горизонтальная, фронтальная и профильная плоскости проекций. Оси координат: ох, оу, оz. А1, А2, А3 - горизонтальная, фронтальная и профильная проекции точки А, принадлежащей пространству.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

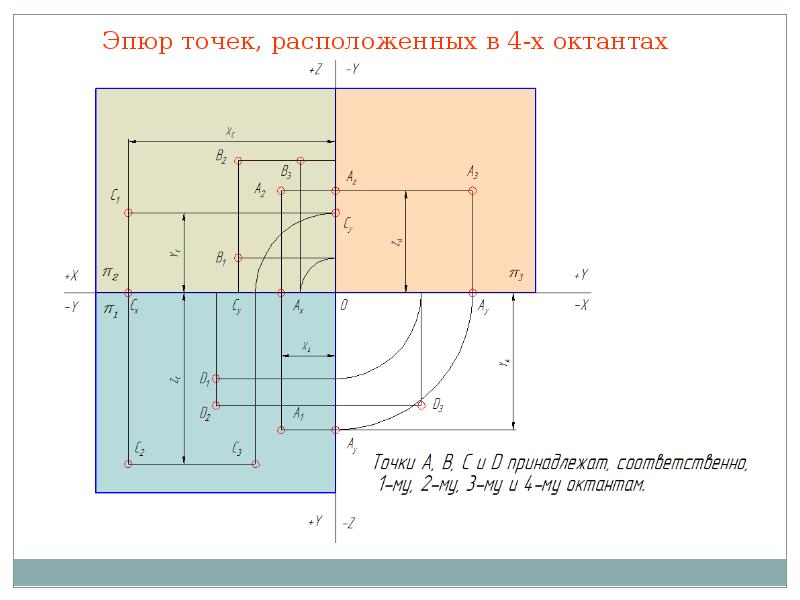

Слайд 8

Описание слайда:

Координаты – числа, Координаты – числа, определяющие положение точки на плоскости или в пространстве. Эпюр Монжа (эпюр) – чертеж (комплексный чертеж). Точка частного положения – точка, принадлежащая плоскости или оси координат.
