Вы можете ознакомиться и скачать презентацию на тему Пересечение прямой линии с поверхностью. Пересечение поверхностей. Теорема Монжа. Доклад-сообщение содержит 207 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1


ЛЕКЦИИ 6,7 Пересечение прямой линии с поверхностью. Пересечение поверхностей. Теорема Монжа.
Описание слайда:
ЛЕКЦИИ 6,7 Пересечение прямой линии с поверхностью. Пересечение поверхностей. Теорема Монжа.

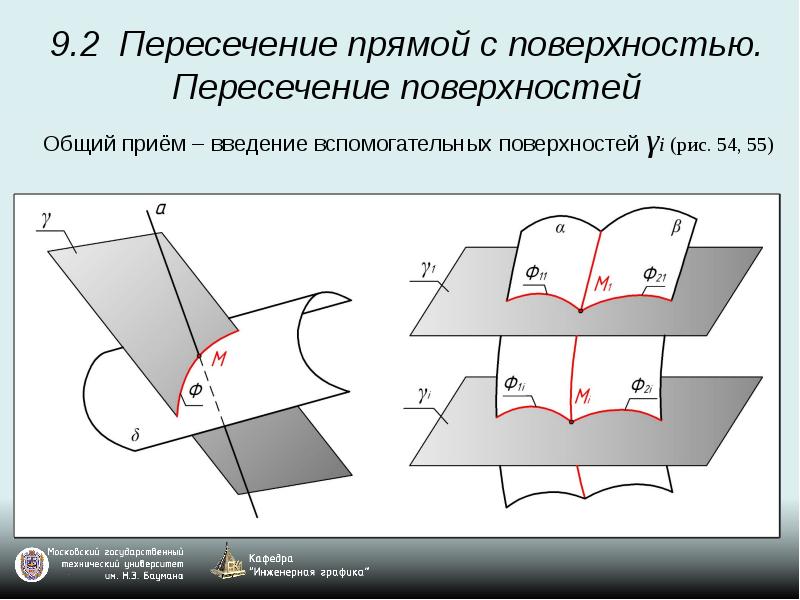

Слайд 2

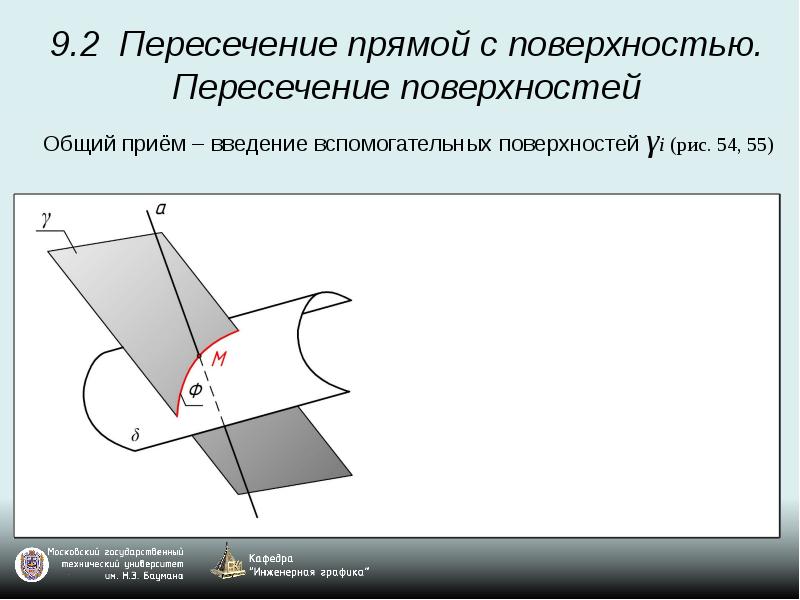

9.2 Пересечение прямой с поверхностью. Пересечение поверхностей Общий приём – введение вспомогательных поверхностей γi (рис. 54, 55)
Описание слайда:
9.2 Пересечение прямой с поверхностью. Пересечение поверхностей Общий приём – введение вспомогательных поверхностей γi (рис. 54, 55)

Слайд 3


9.2 Пересечение прямой с поверхностью. Пересечение поверхностей Общий приём – введение вспомогательных поверхностей γi (рис. 54, 55)
Описание слайда:
9.2 Пересечение прямой с поверхностью. Пересечение поверхностей Общий приём – введение вспомогательных поверхностей γi (рис. 54, 55)

Слайд 4

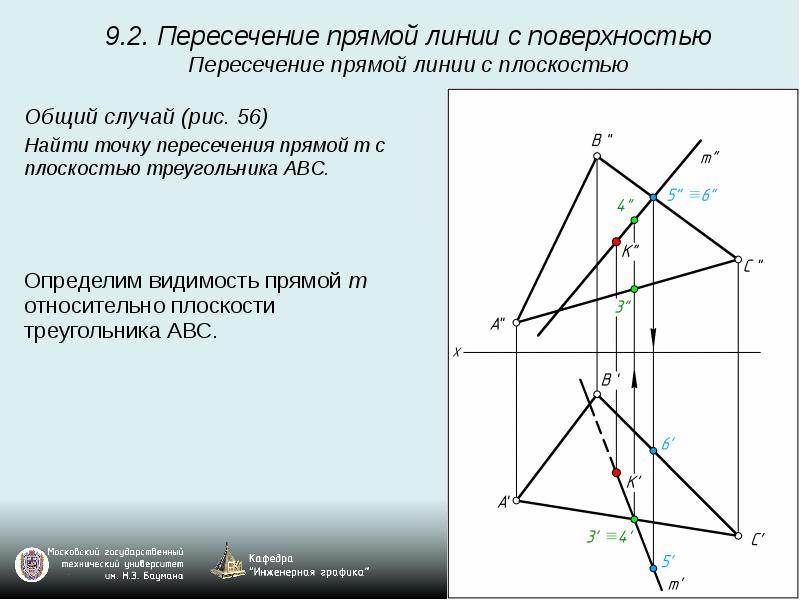

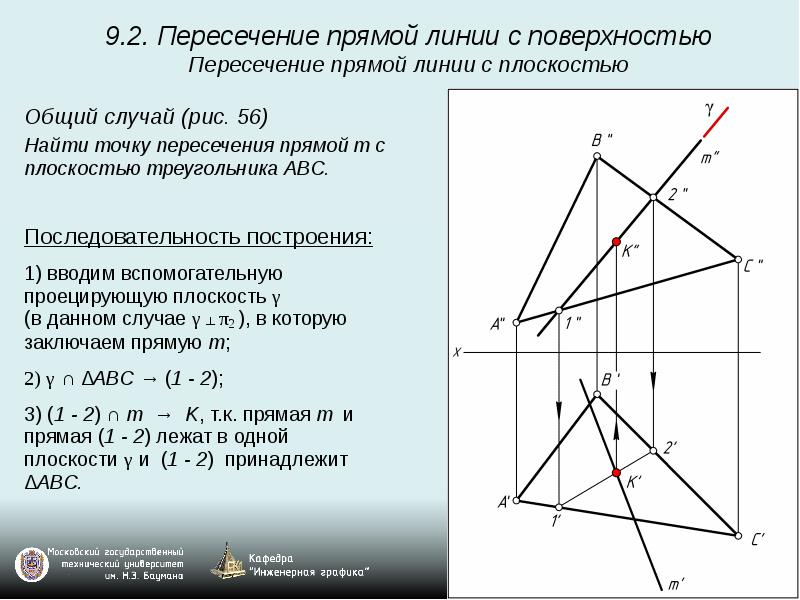

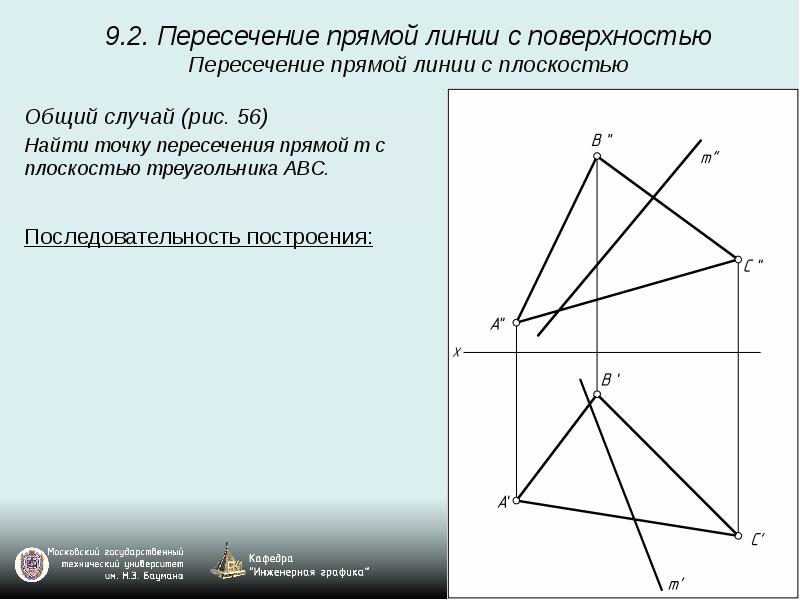

9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Последовательность построения:

Слайд 5


9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Последовательность построения: вводим вспомогательную проецирующую плоскость γ (в данном случае γ ┴ π2 ), в которую заключаем прямую m;

Слайд 6


9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Последовательность построения: вводим вспомогательную проецирующую плоскость γ (в данном случае γ ┴ π2 ), в которую заключаем прямую m; γ ∩ ∆ABC → (1 - 2);

Слайд 7


9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Последовательность построения: вводим вспомогательную проецирующую плоскость γ (в данном случае γ ┴ π2 ), в которую заключаем прямую m; γ ∩ ∆ABC → (1 - 2);

Слайд 8


9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Последовательность построения: вводим вспомогательную проецирующую плоскость γ (в данном случае γ ┴ π2 ), в которую заключаем прямую m; γ ∩ ∆ABC → (1 - 2);

Слайд 9


9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Последовательность построения: вводим вспомогательную проецирующую плоскость γ (в данном случае γ ┴ π2 ), в которую заключаем прямую m; γ ∩ ∆ABC → (1 - 2);

Слайд 10


9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Последовательность построения: вводим вспомогательную проецирующую плоскость γ (в данном случае γ ┴ π2 ), в которую заключаем прямую m; γ ∩ ∆ABC → (1 - 2); (1 - 2) ∩ m → K, т.к. прямая m и прямая (1 - 2) лежат в одной плоскости γ и (1 - 2) принадлежит ∆ABC.

Слайд 11


9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Последовательность построения: вводим вспомогательную проецирующую плоскость γ (в данном случае γ ┴ π2 ), в которую заключаем прямую m; γ ∩ ∆ABC → (1 - 2); (1 - 2) ∩ m → K, т.к. прямая m и прямая (1 - 2) лежат в одной плоскости γ и (1 - 2) принадлежит ∆ABC.

Слайд 12


9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Определим видимость прямой m относительно плоскости треугольника АВС.

Слайд 13


9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Определим видимость прямой m относительно плоскости треугольника АВС.

Слайд 14


9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Определим видимость прямой m относительно плоскости треугольника АВС.

Слайд 15


9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Определим видимость прямой m относительно плоскости треугольника АВС.

Слайд 16


9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Определим видимость прямой m относительно плоскости треугольника АВС.

Слайд 17


9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Определим видимость прямой m относительно плоскости треугольника АВС.

Слайд 18


9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с...
Описание слайда:
9.2. Пересечение прямой линии с поверхностью Пересечение прямой линии с плоскостью Общий случай (рис. 56) Найти точку пересечения прямой m с плоскостью треугольника ABC. Определим видимость прямой m относительно плоскости треугольника АВС.

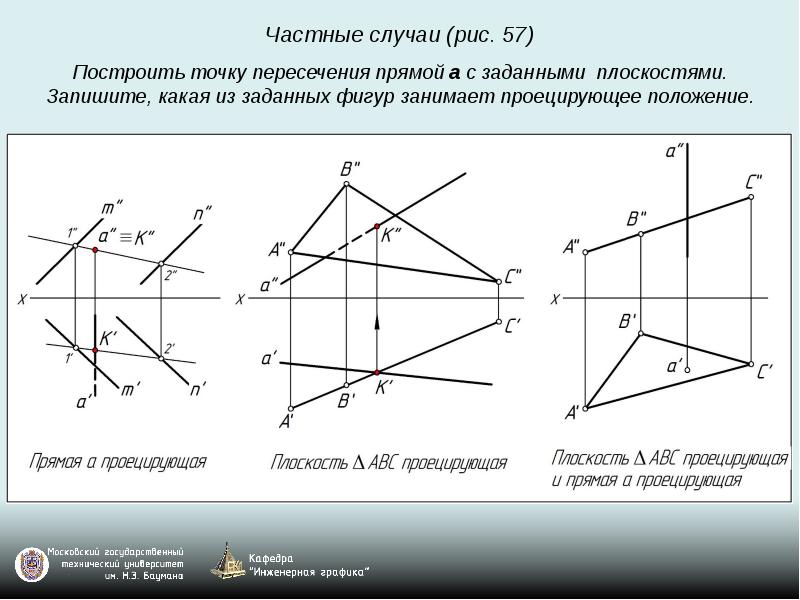

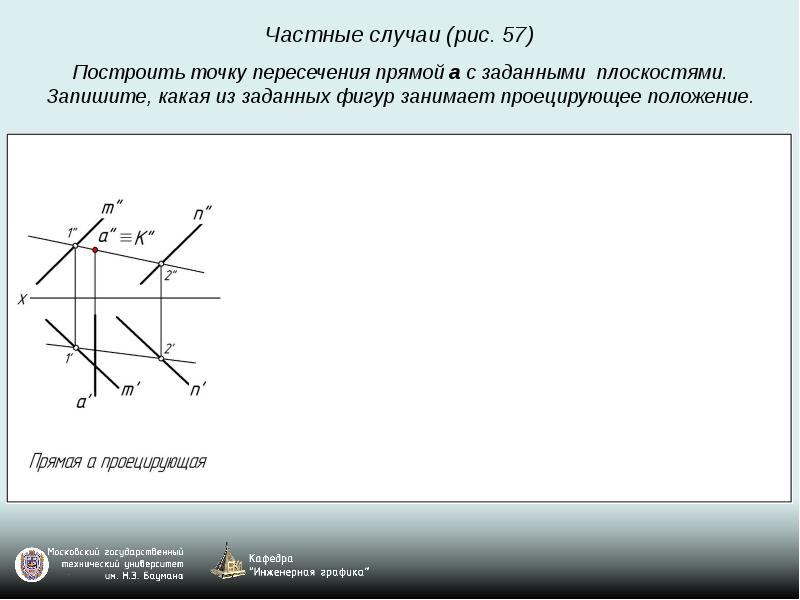

Слайд 19

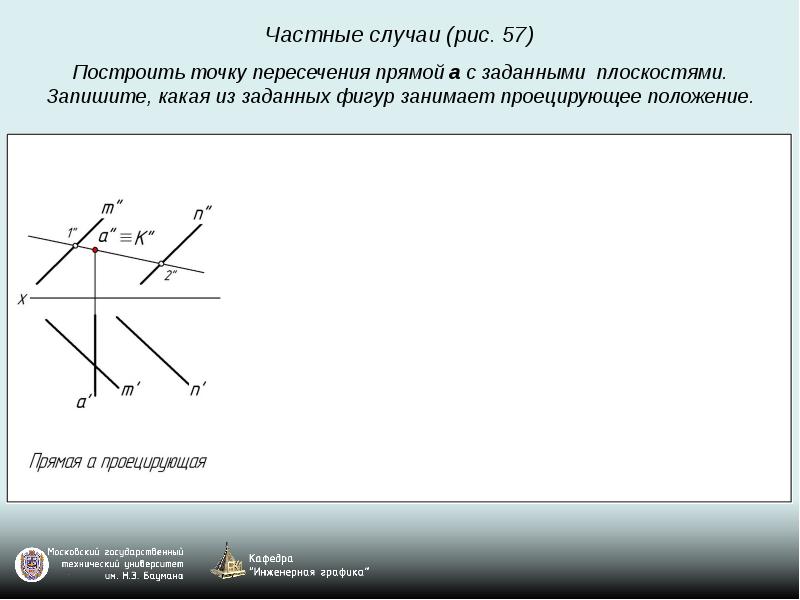

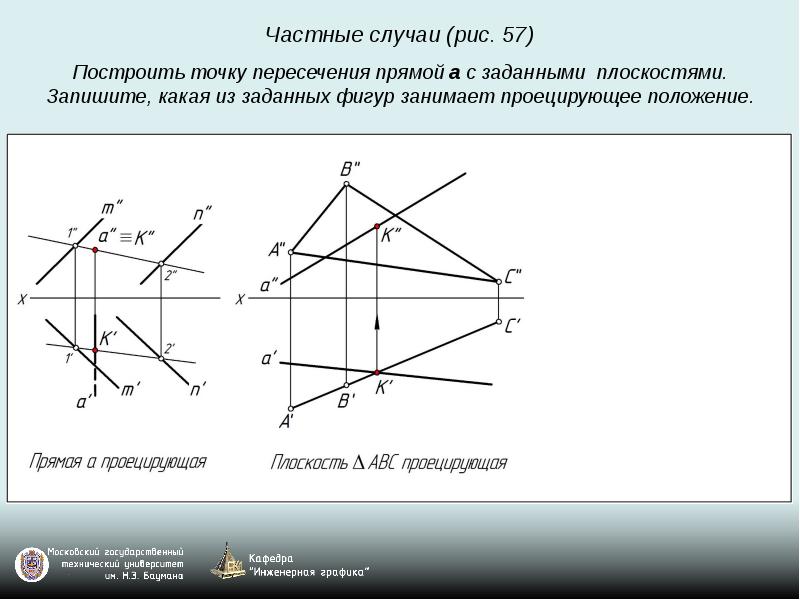

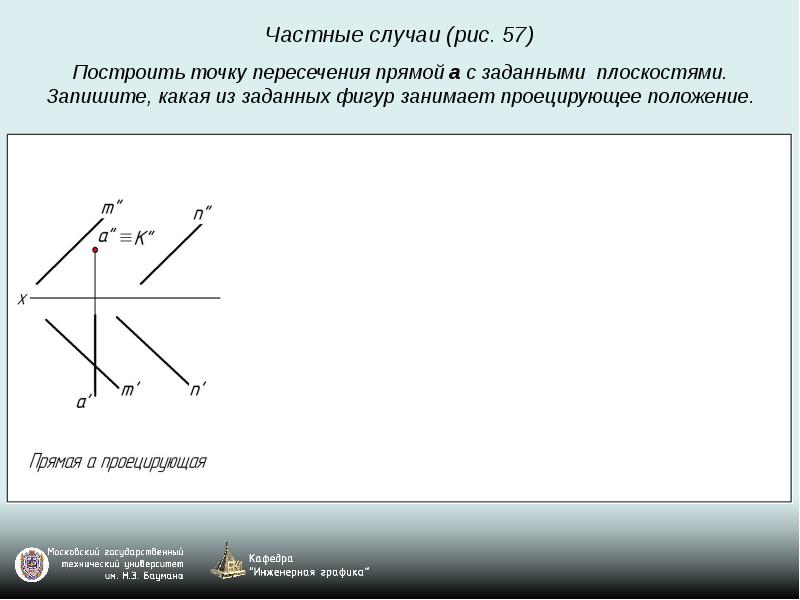

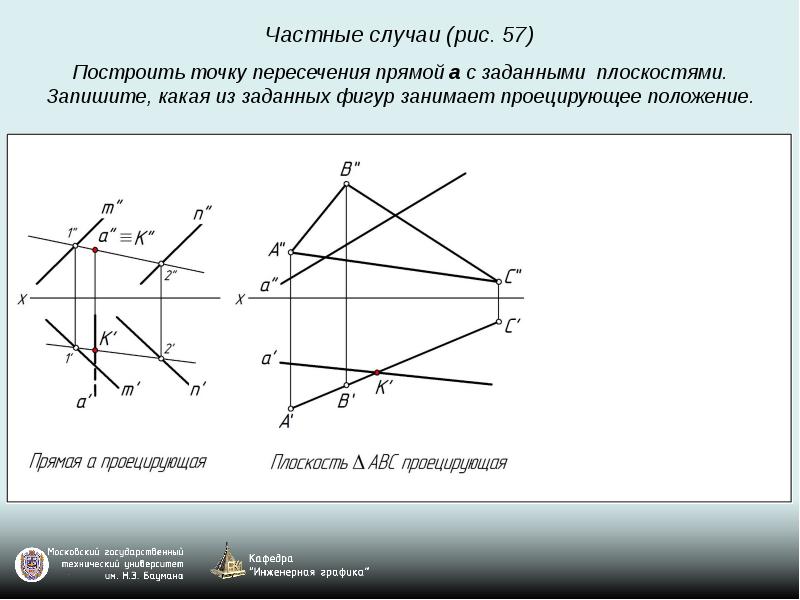

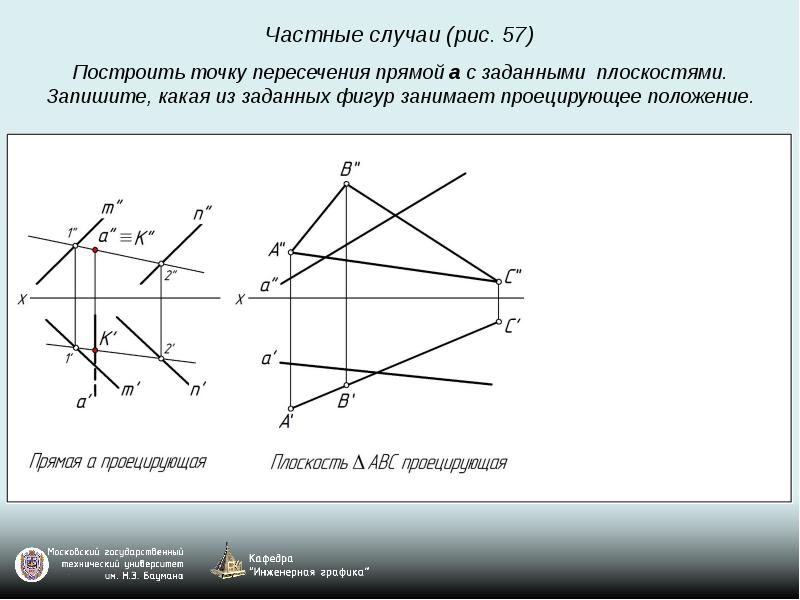

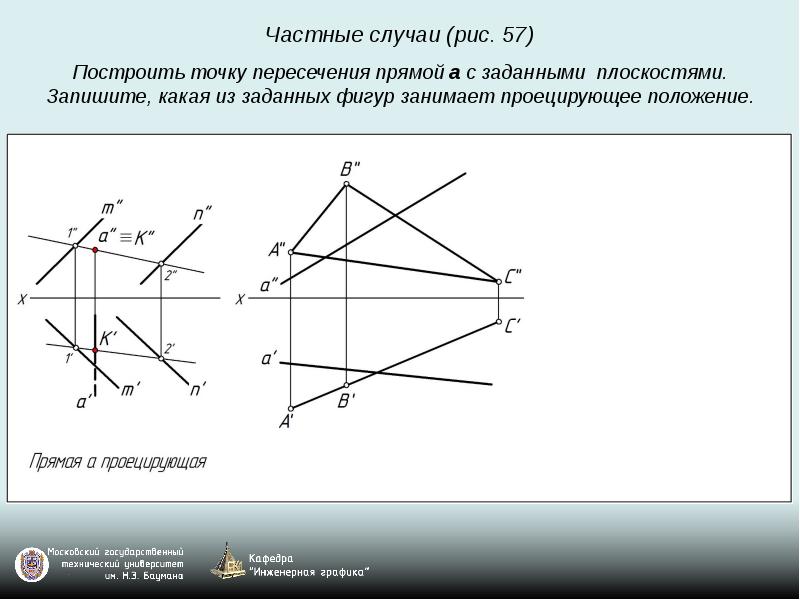

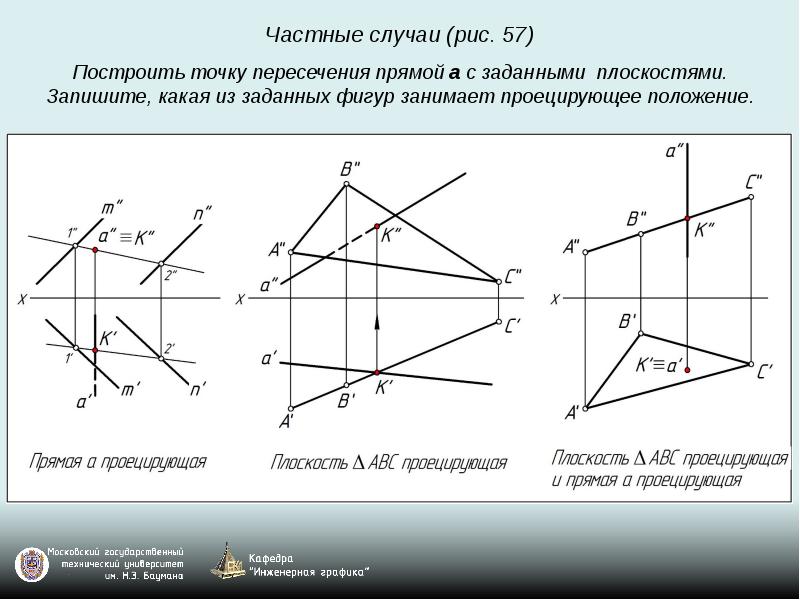

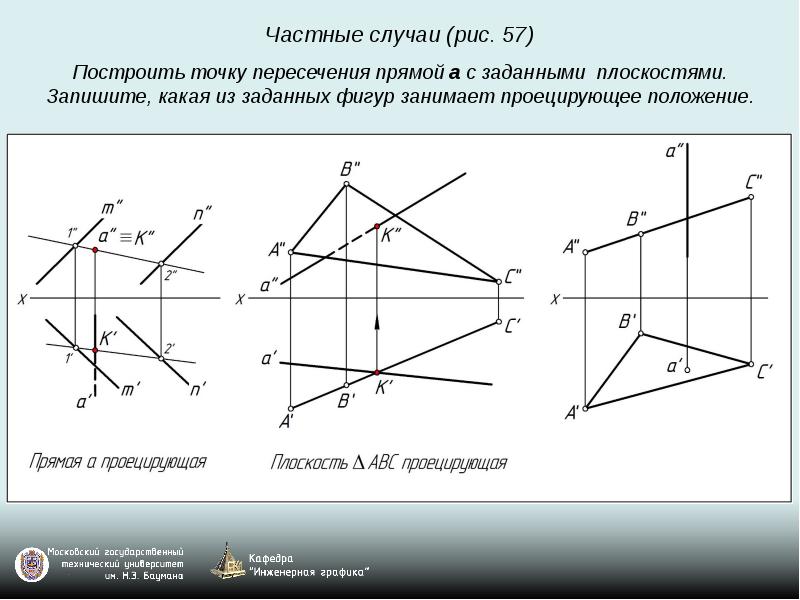

Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 20


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 21


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 22


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 23


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 24


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 25


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 26


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 27


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 28


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 29


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 30


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 31


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 32


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 33


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 34


Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее...
Описание слайда:
Частные случаи (рис. 57) Построить точку пересечения прямой a с заданными плоскостями. Запишите, какая из заданных фигур занимает проецирующее положение.

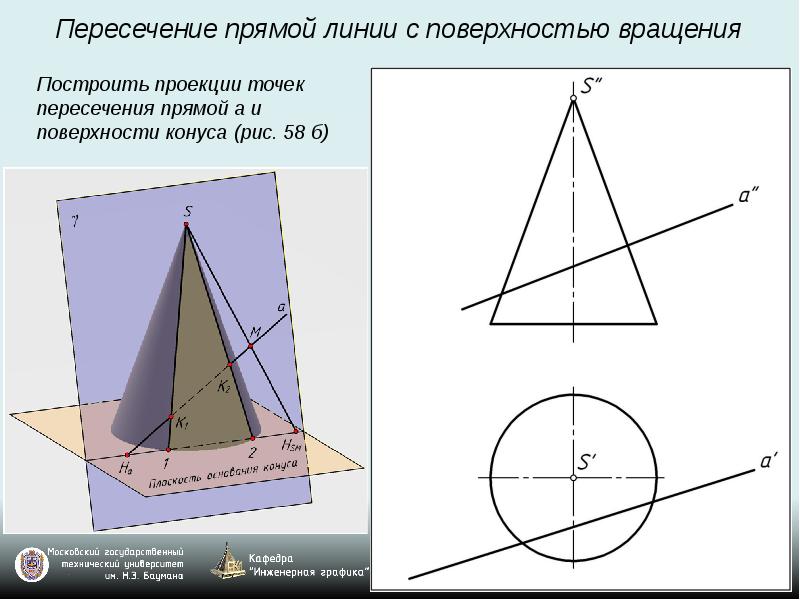

Слайд 35

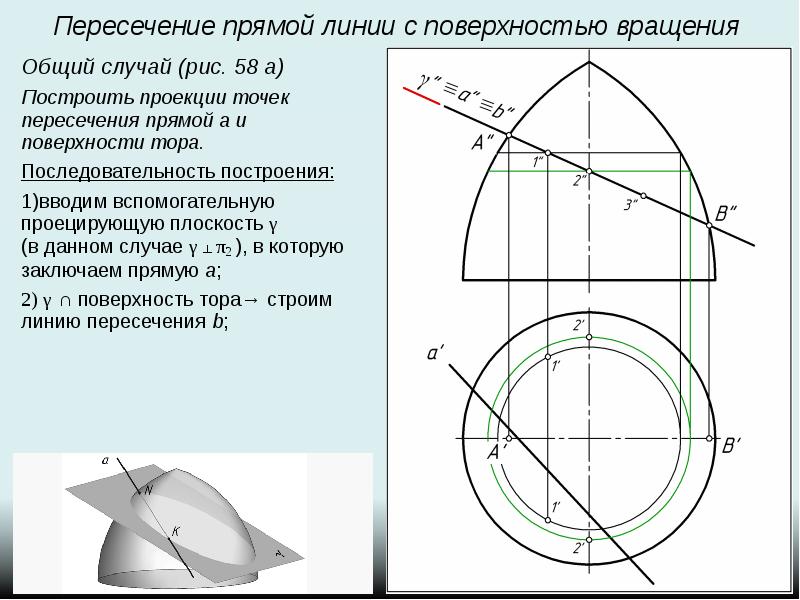

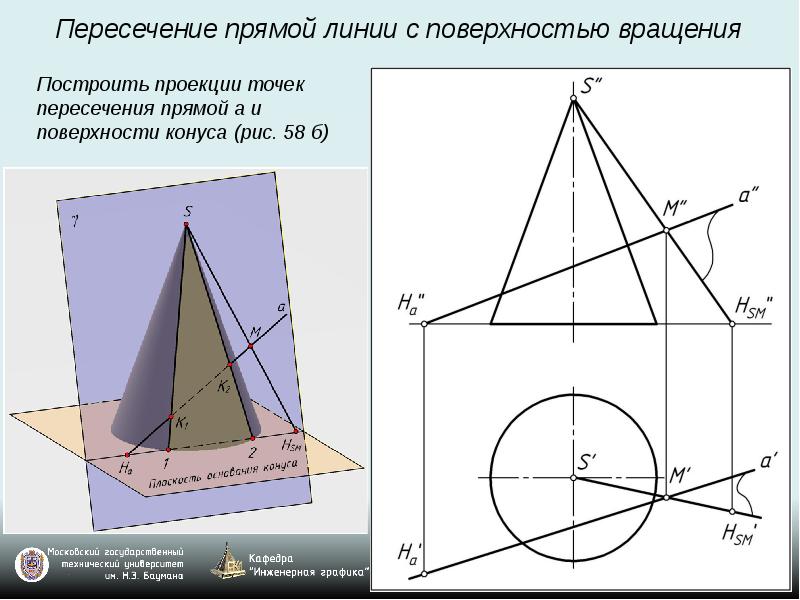

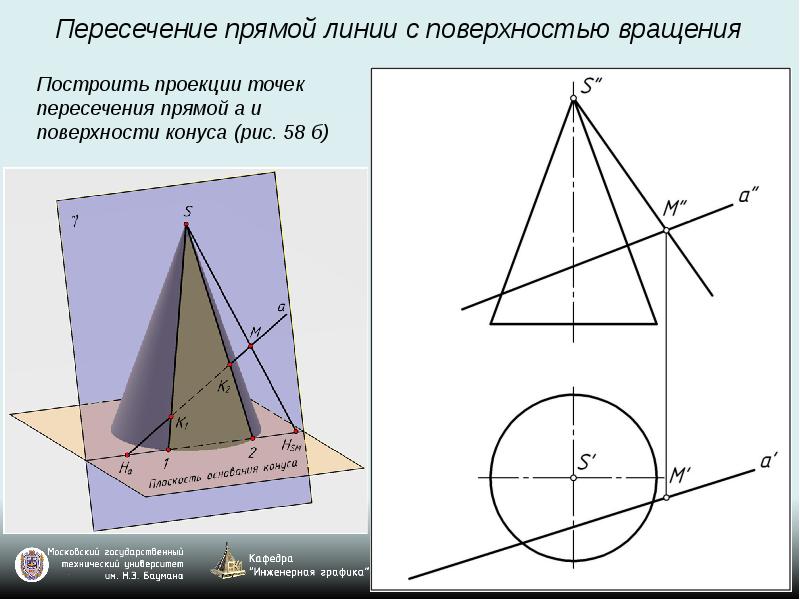

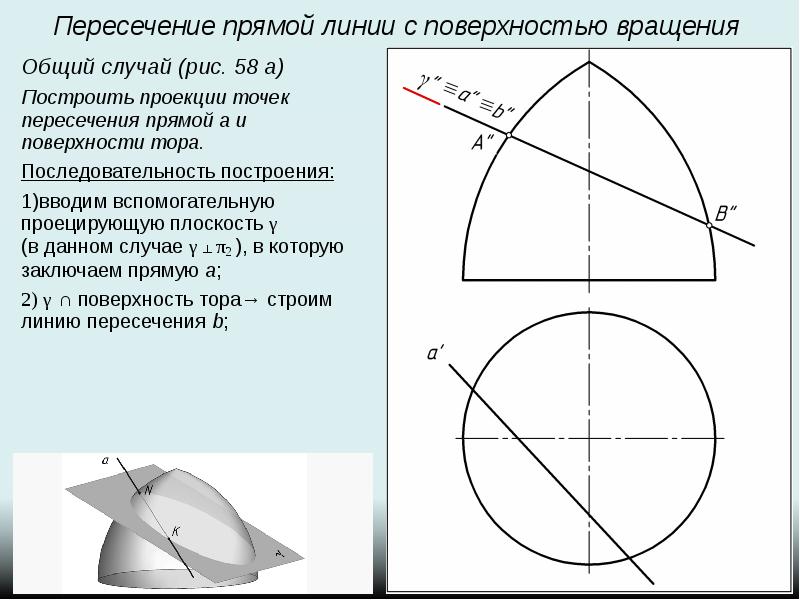

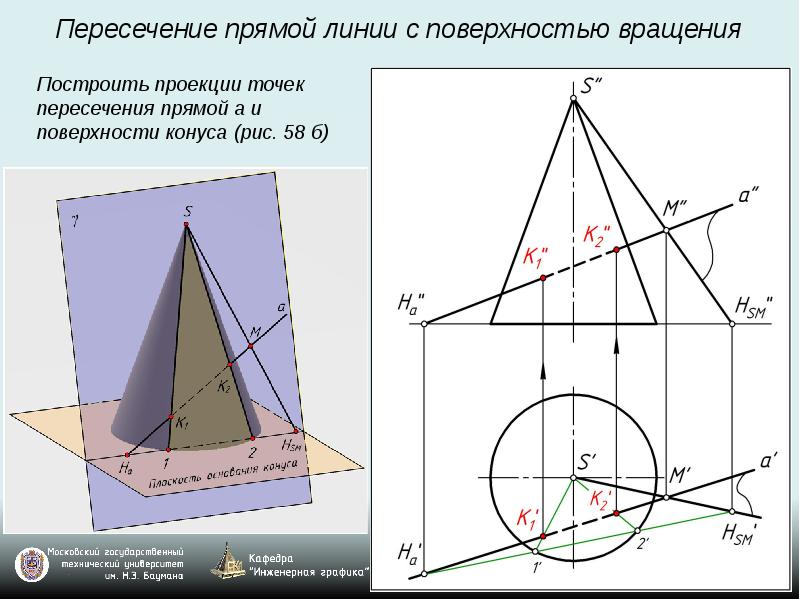

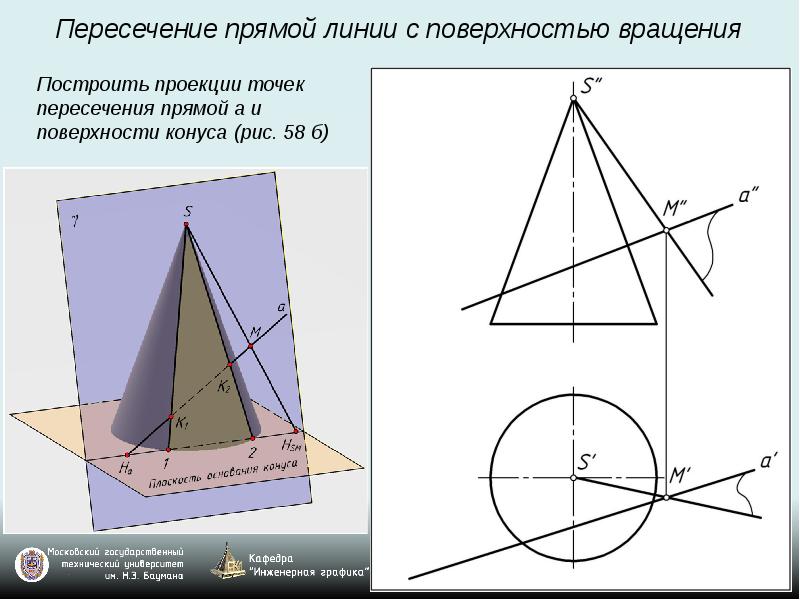

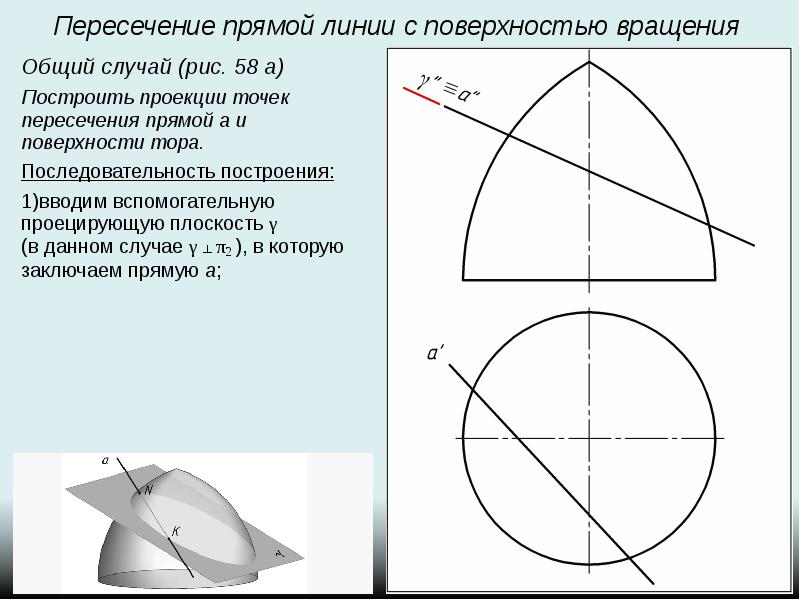

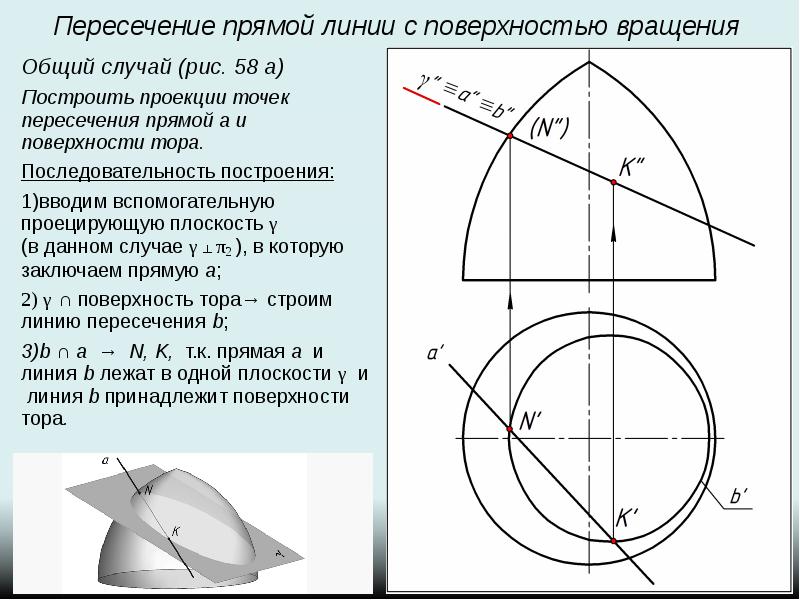

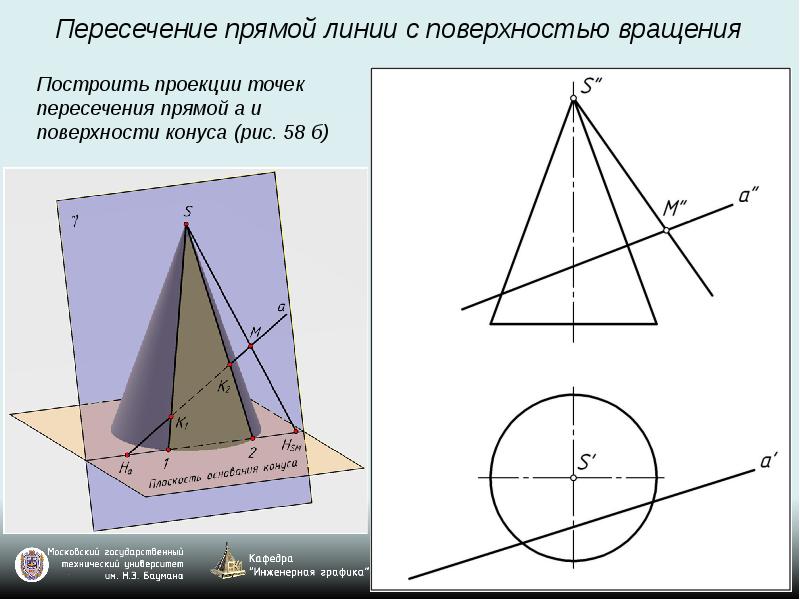

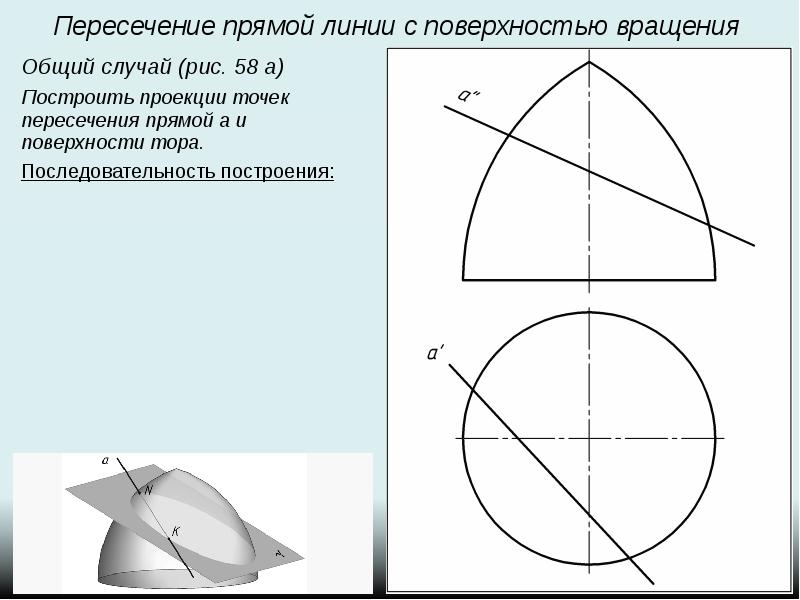

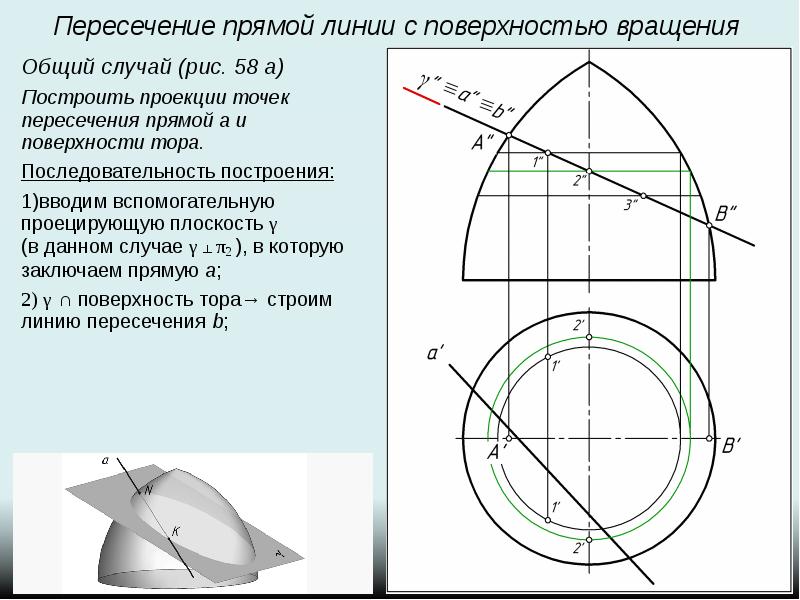

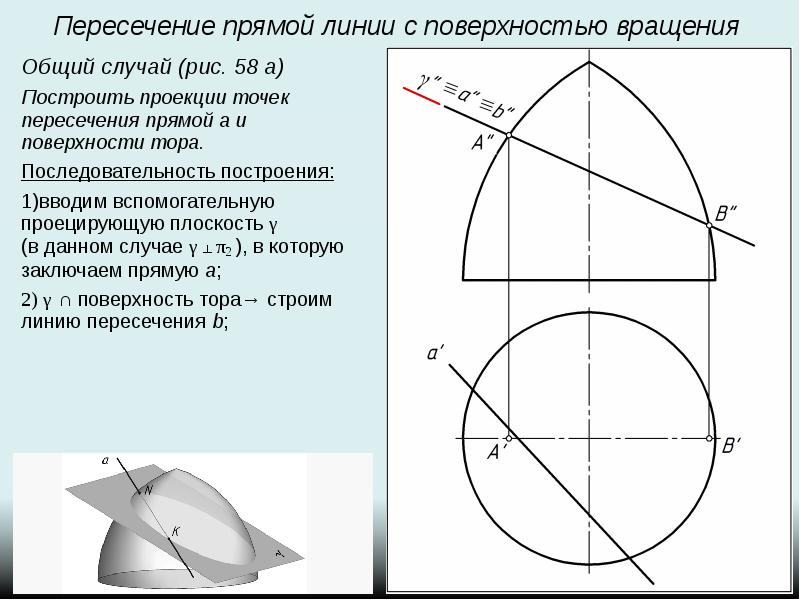

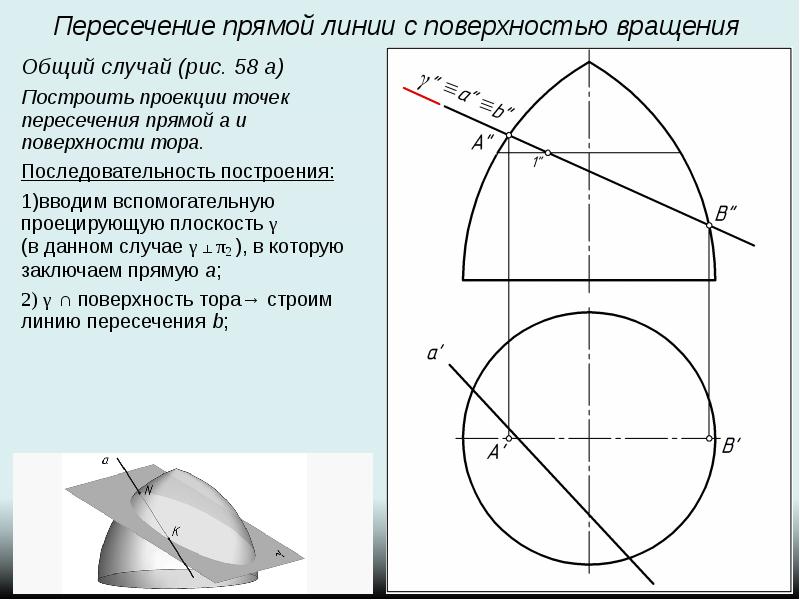

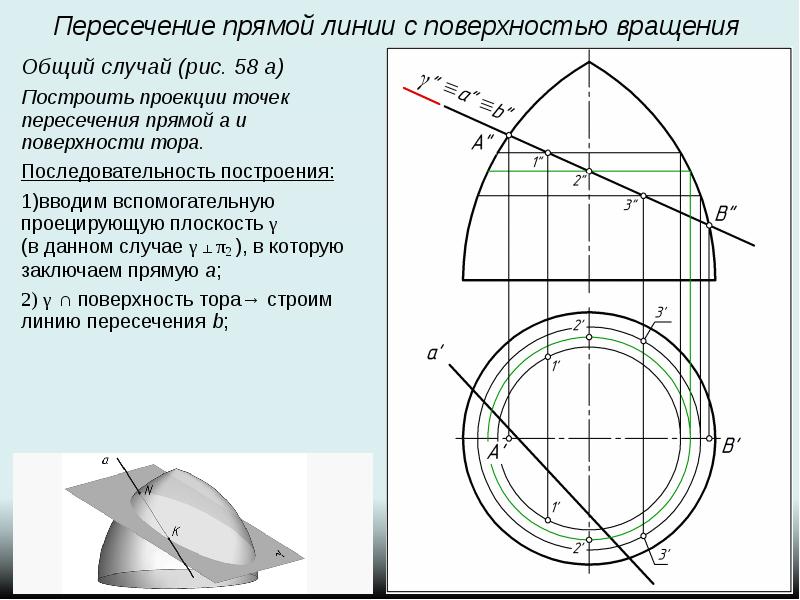

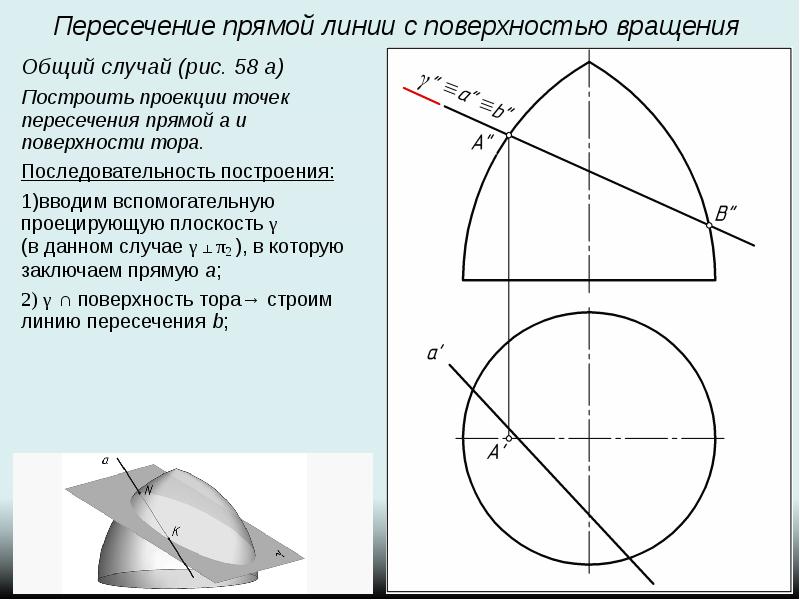

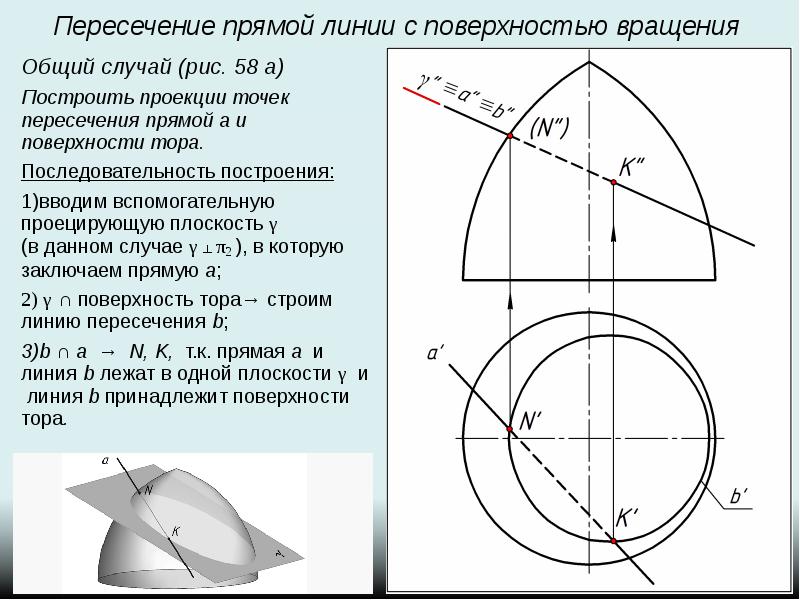

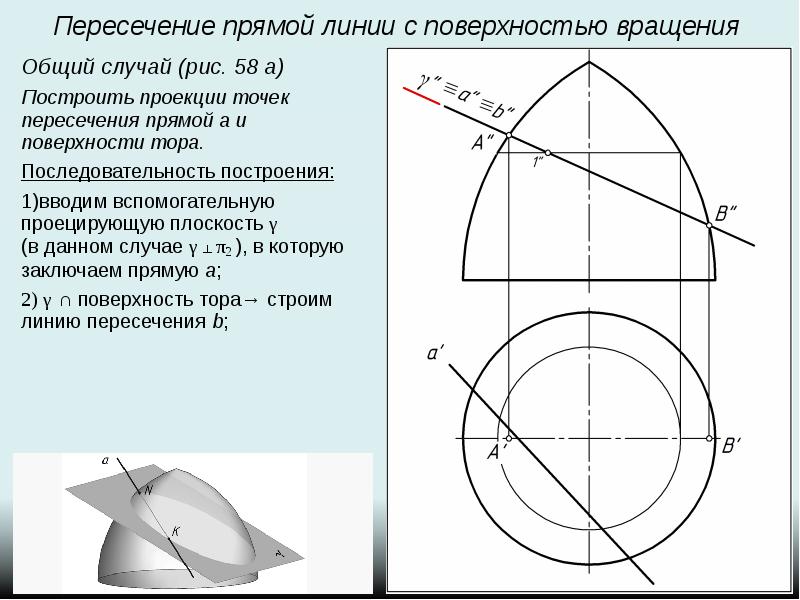

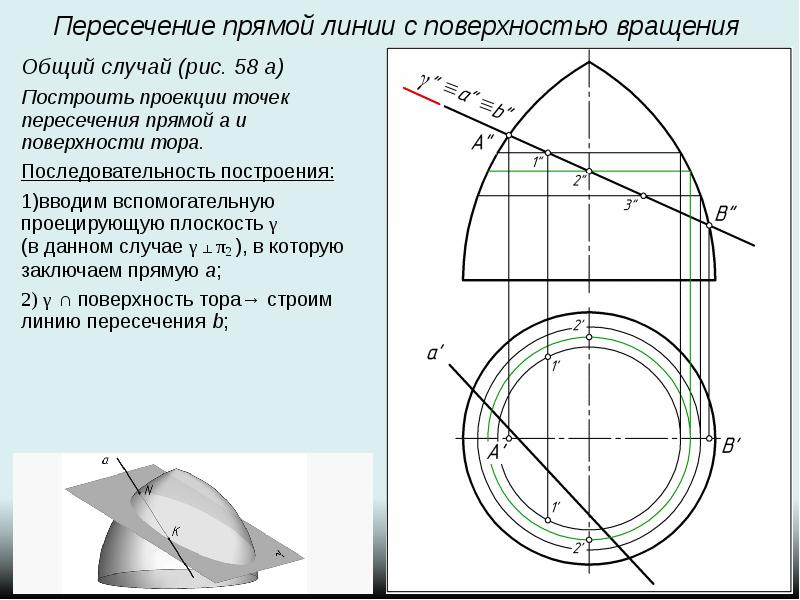

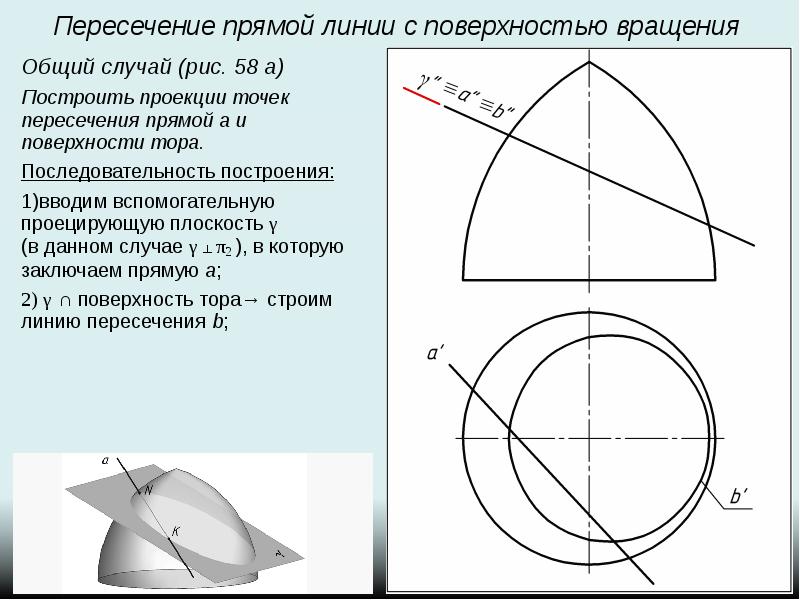

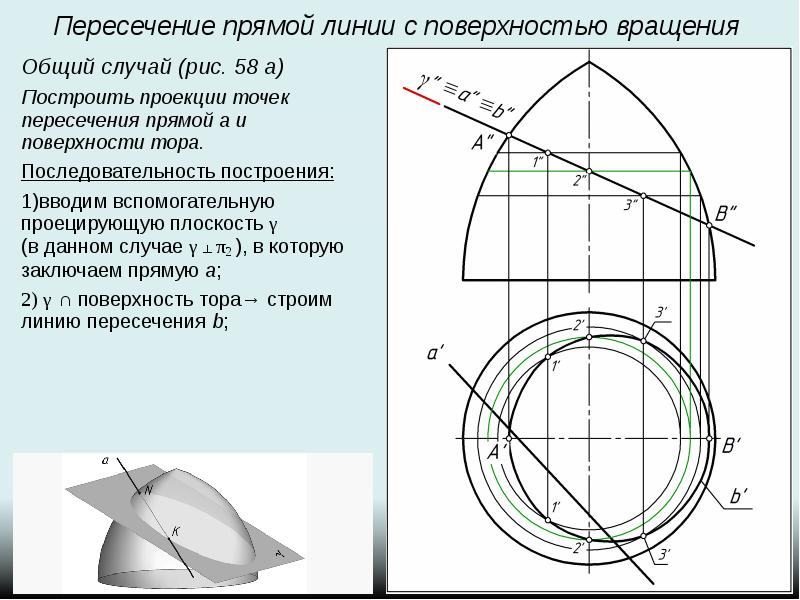

Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 36


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 37


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 38


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 39


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 40


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 41


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 42


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 43


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 44


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 45


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 46


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 47


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 48


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 49


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 50


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 51


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 52


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 53


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 54


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 55


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 56


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 57


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 58


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 59


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 60


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 61


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 62


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 63


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 64


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 65


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 66


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 67


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 68


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 69


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

Слайд 70


Пересечение прямой линии с поверхностью вращения
Описание слайда:
Пересечение прямой линии с поверхностью вращения

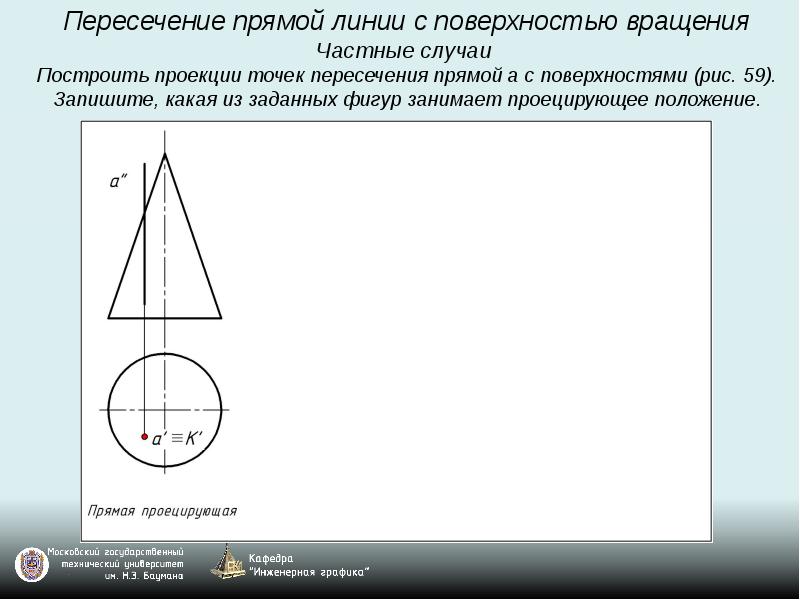

Слайд 71

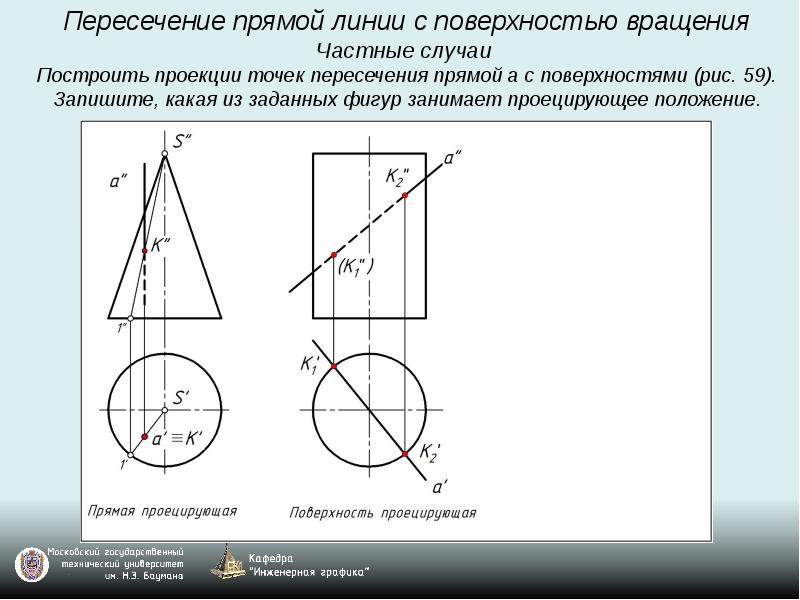

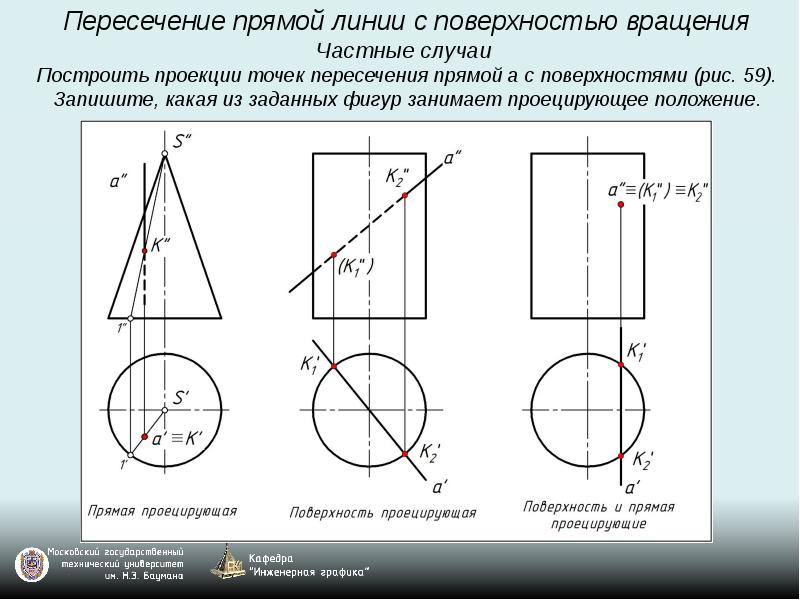

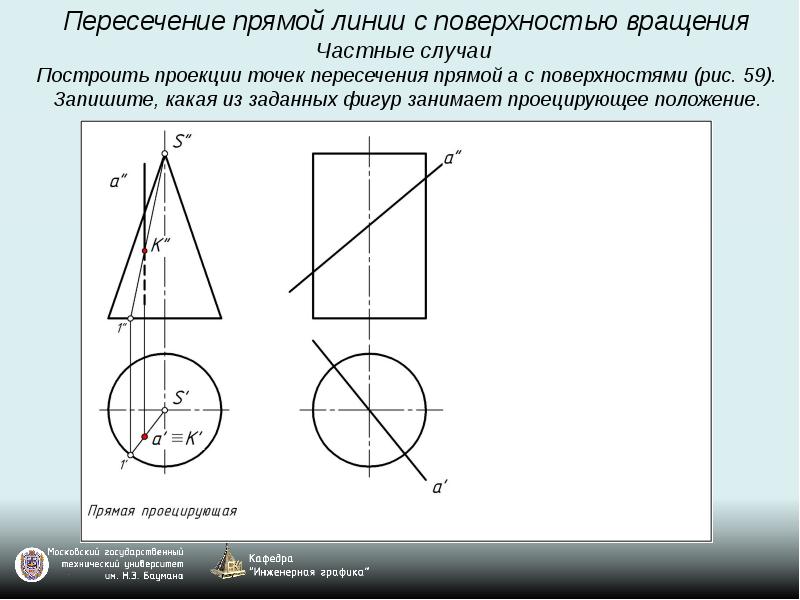

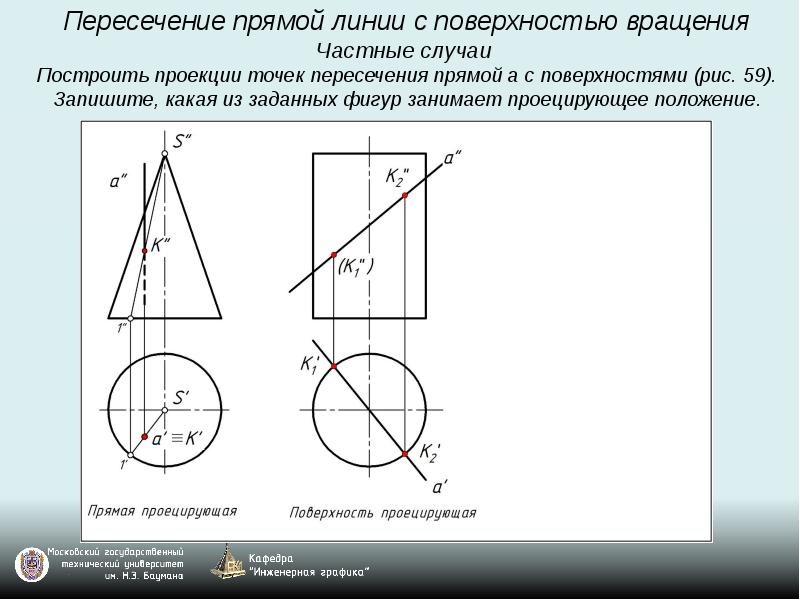

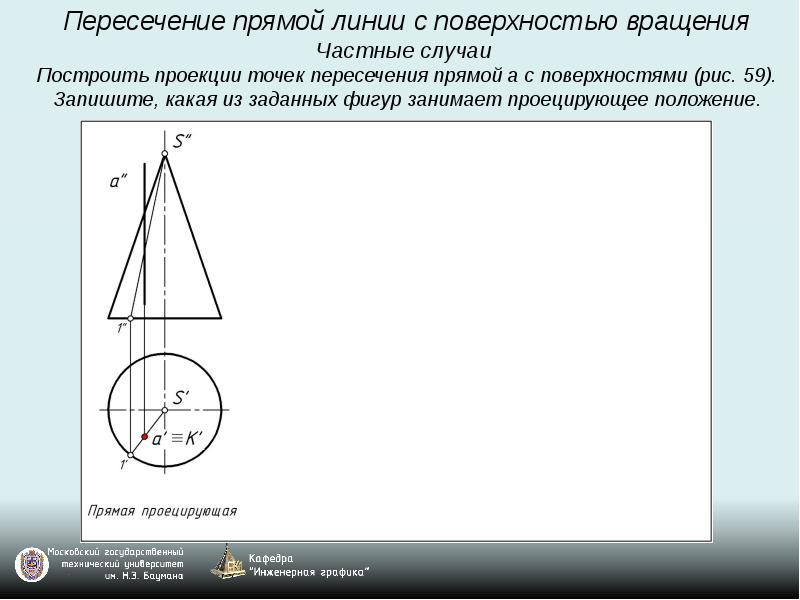

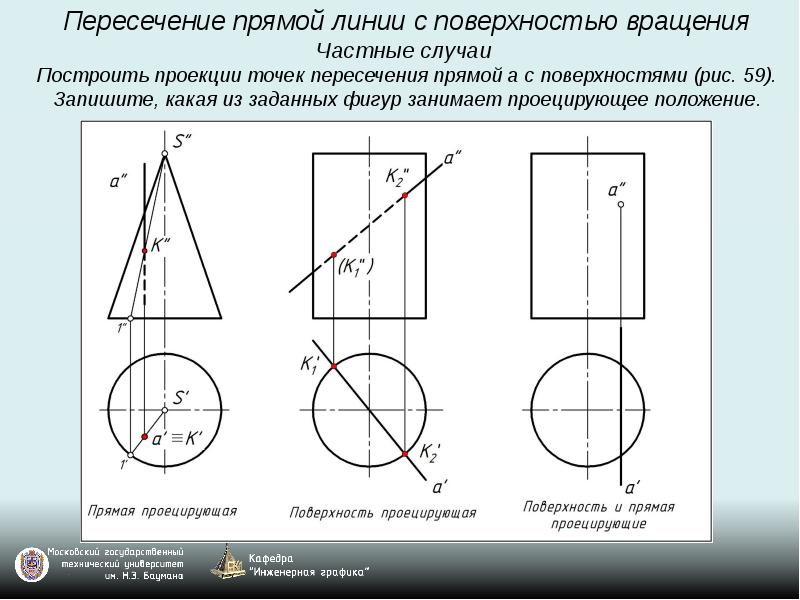

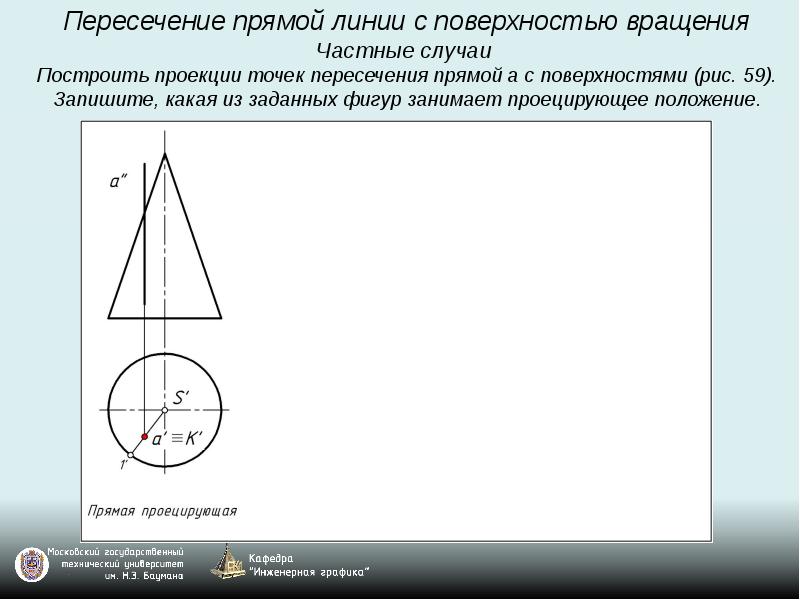

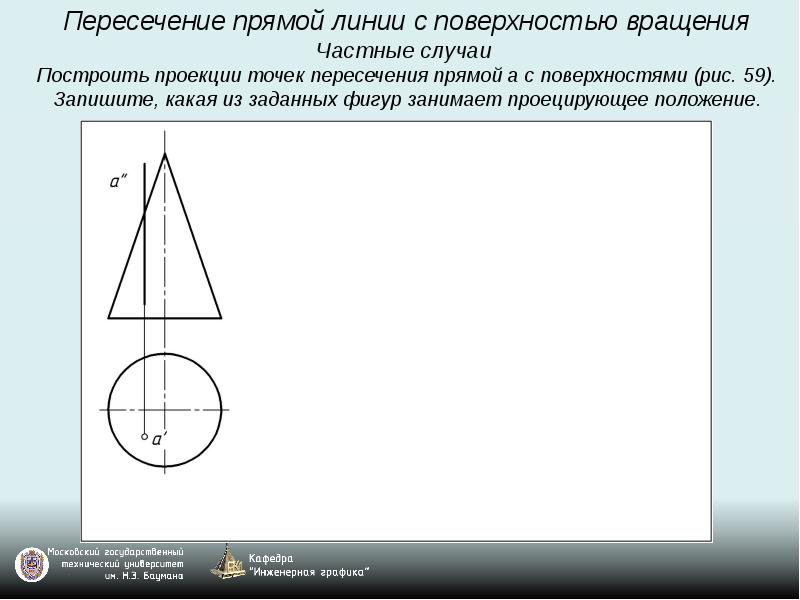

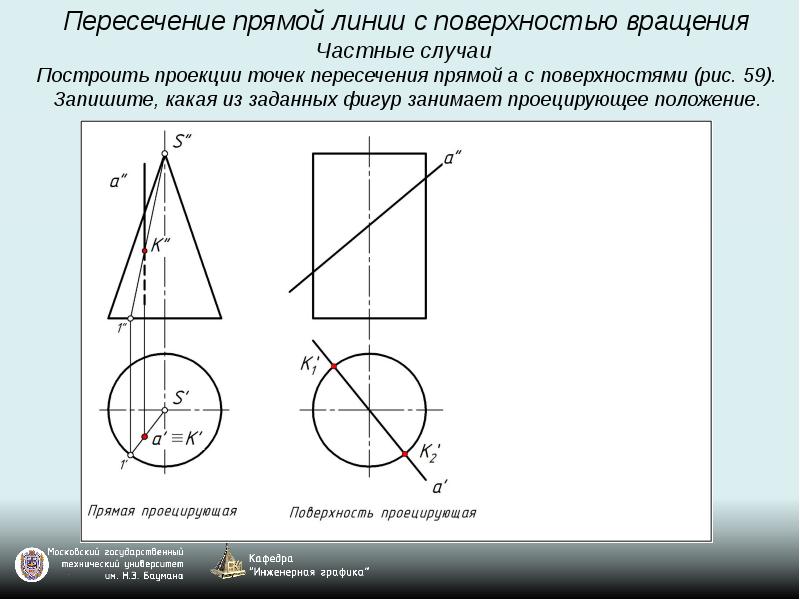

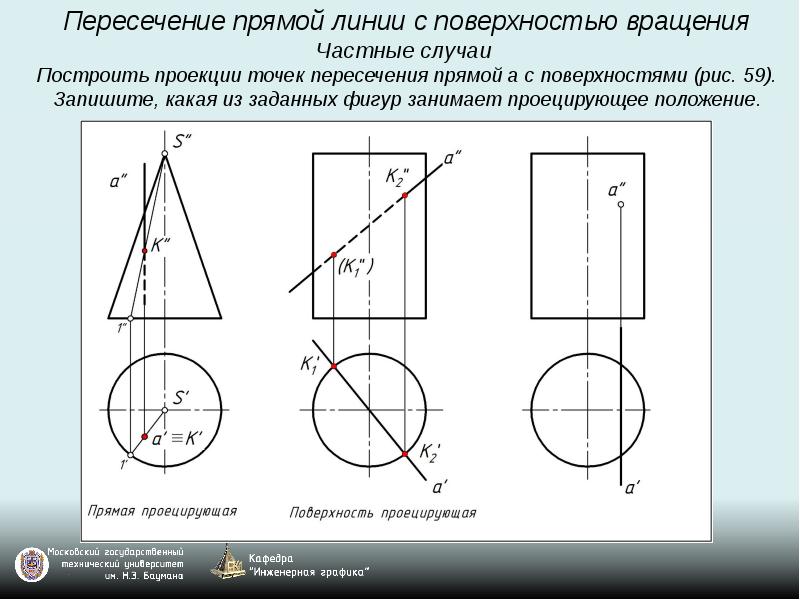

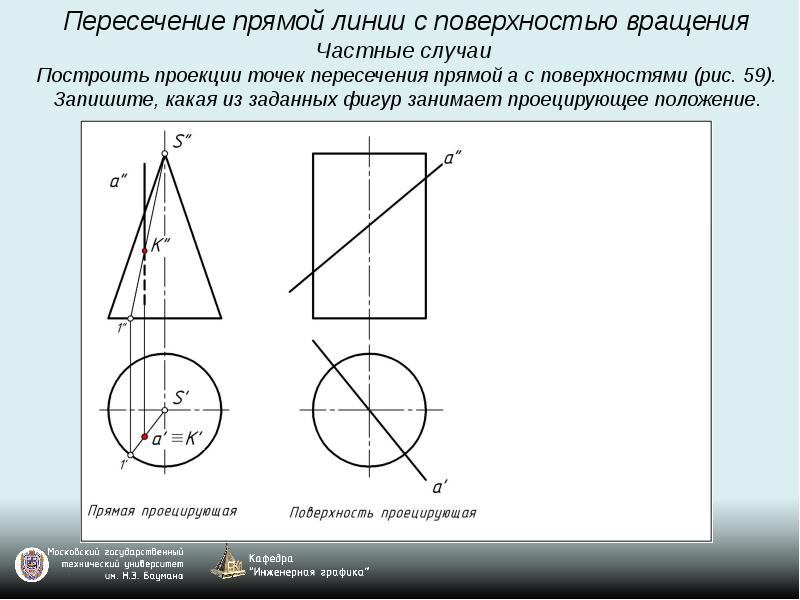

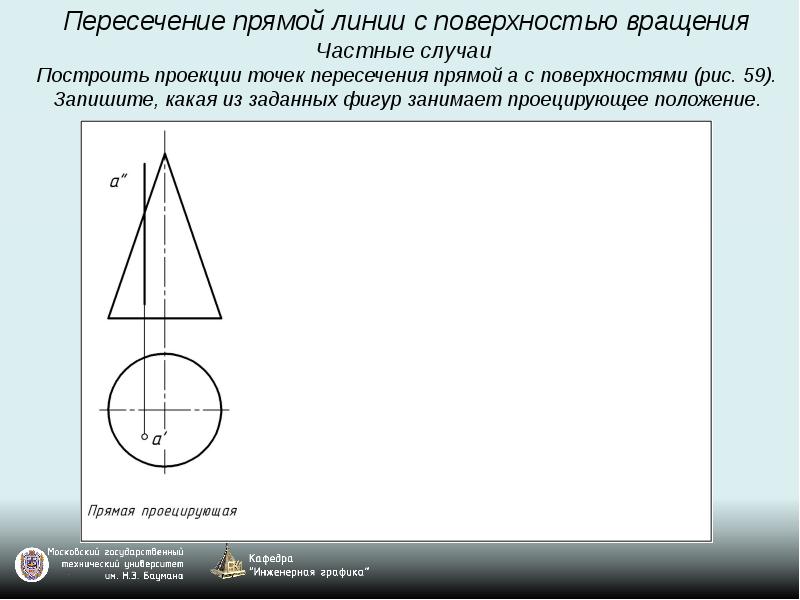

Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 72


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 73


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 74


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 75


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 76


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 77


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 78


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 79


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 80


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 81


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 82


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 83


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 84


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 85


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 86


Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите,...
Описание слайда:
Пересечение прямой линии с поверхностью вращения Частные случаи Построить проекции точек пересечения прямой а с поверхностями (рис. 59). Запишите, какая из заданных фигур занимает проецирующее положение.

Слайд 87

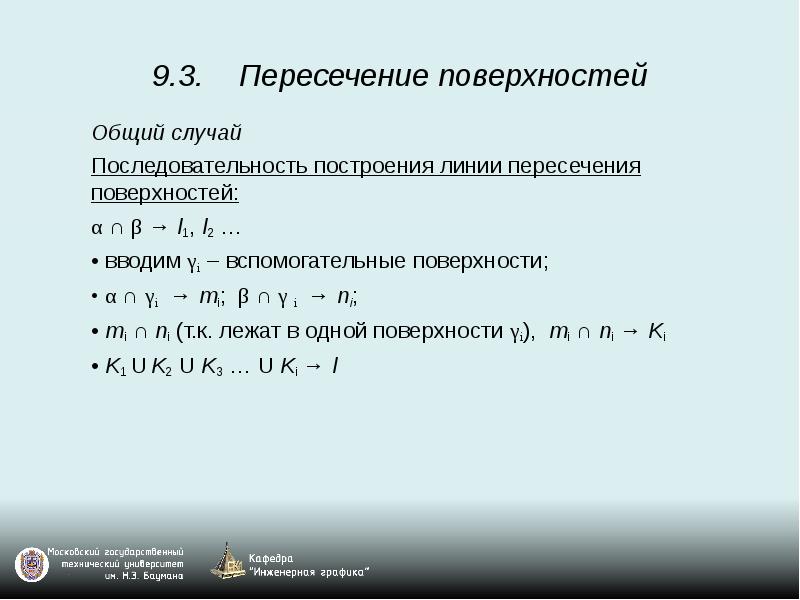

9.3. Пересечение поверхностей Общий случай Последовательность построения линии пересечения поверхностей: α ∩ β → l1, l2 … вводим γi – вспомогательные...
Описание слайда:
9.3. Пересечение поверхностей Общий случай Последовательность построения линии пересечения поверхностей: α ∩ β → l1, l2 … вводим γi – вспомогательные поверхности; α ∩ γi → mi; β ∩ γ i → ni; mi ∩ ni (т.к. лежат в одной поверхности γi), mi ∩ ni → Ki K1 U K2 U K3 … U Ki → l

Слайд 88

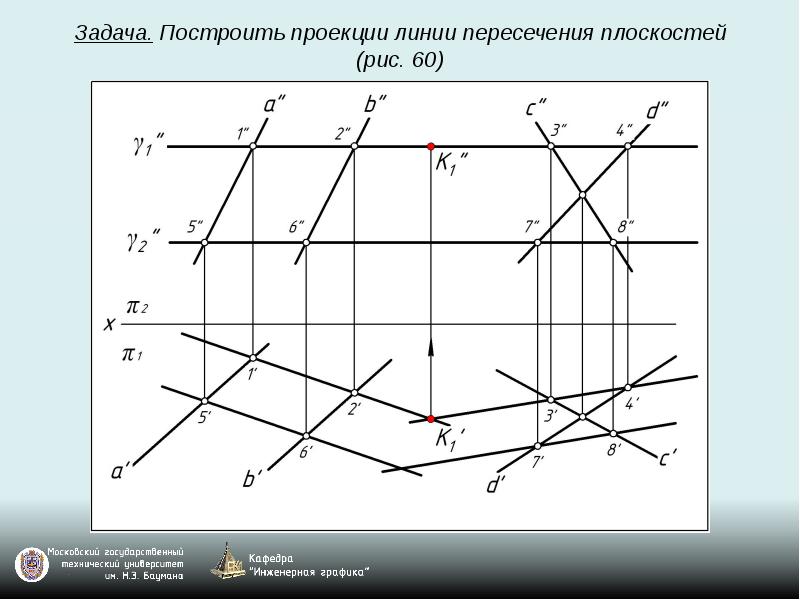

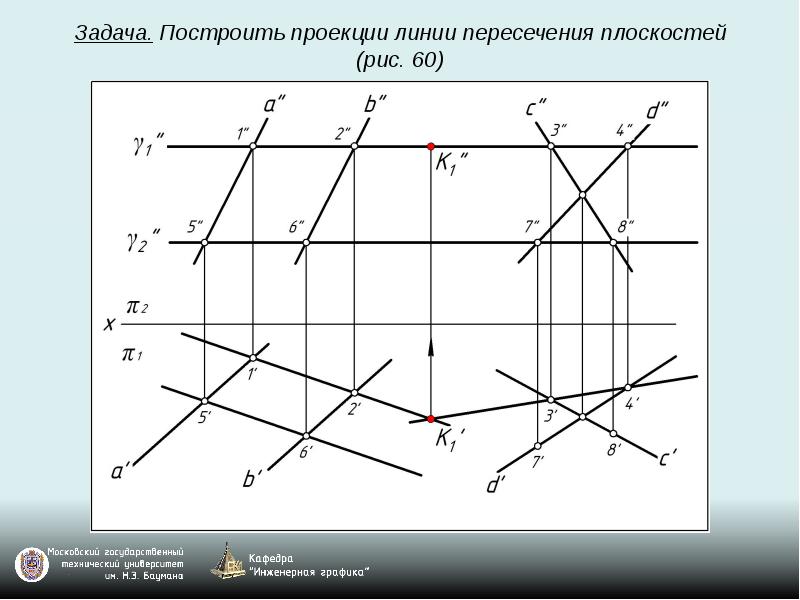

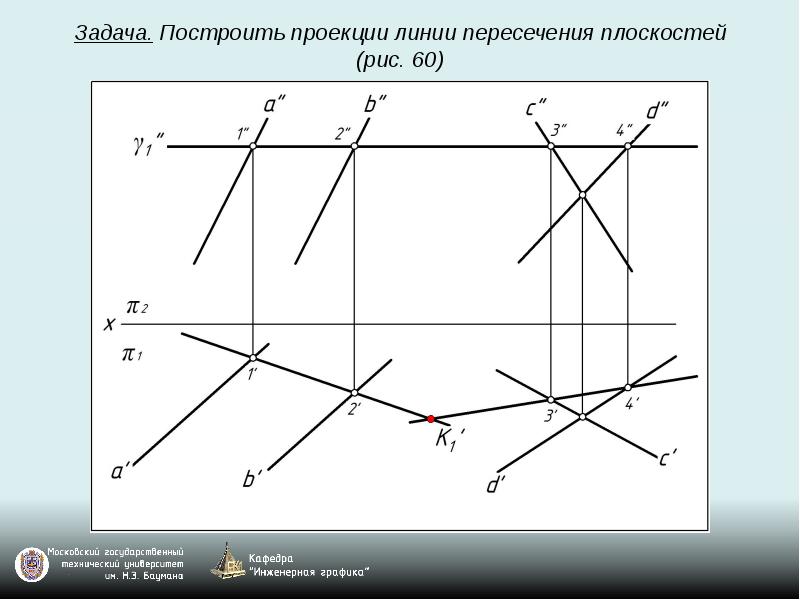

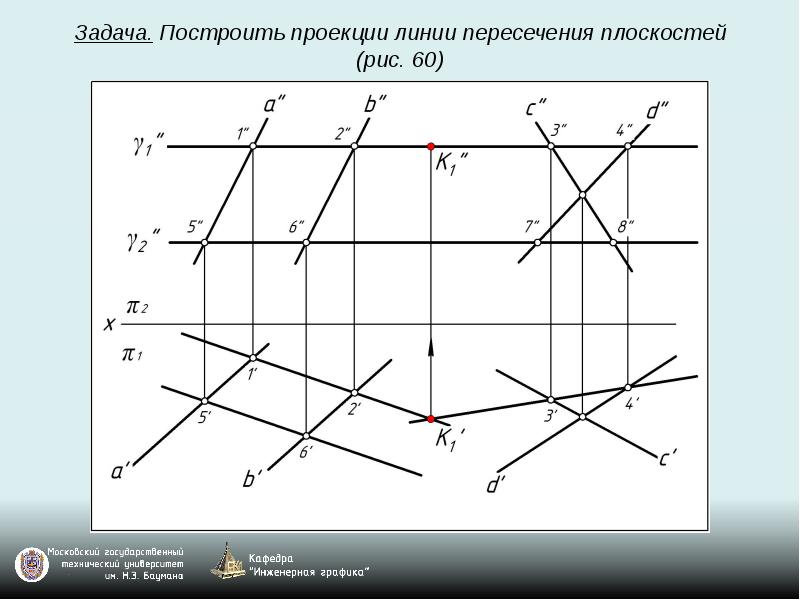

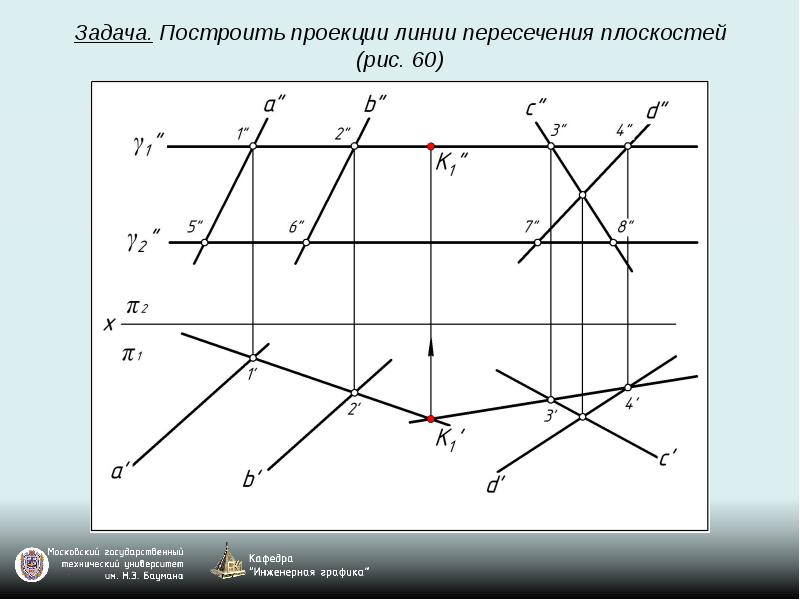

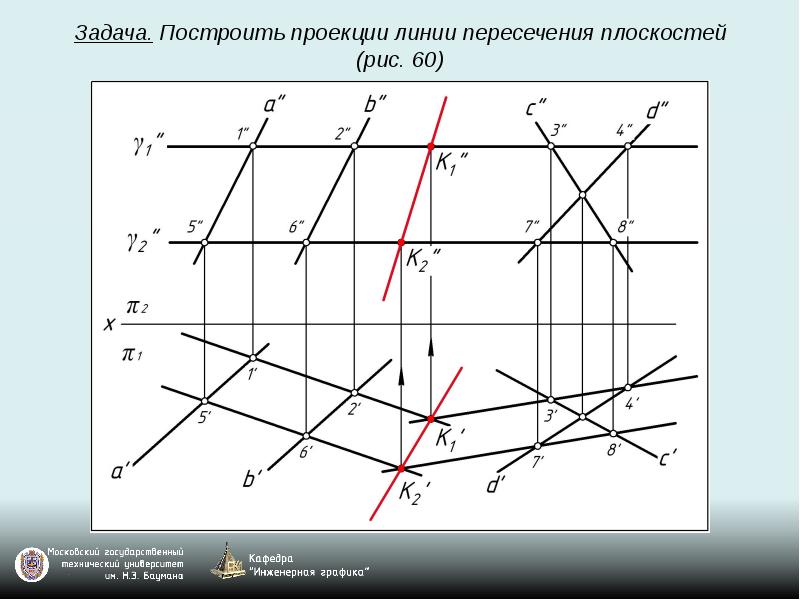

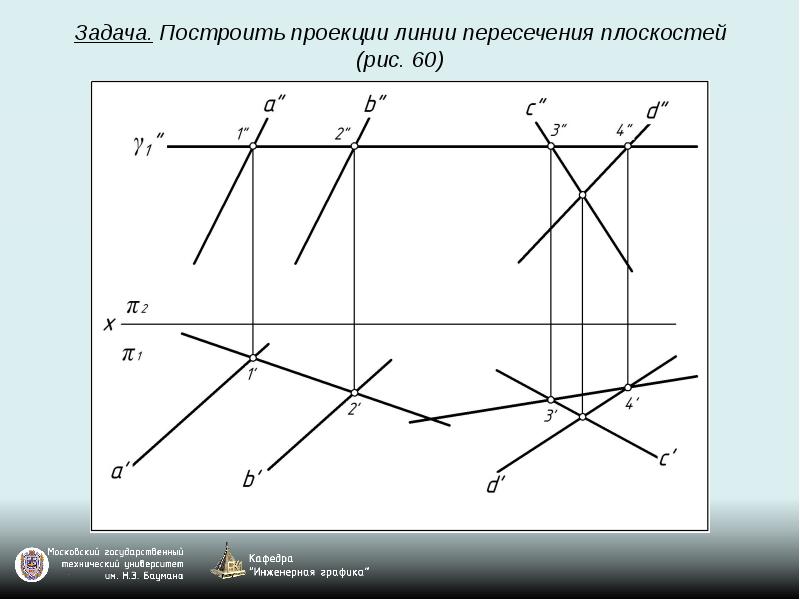

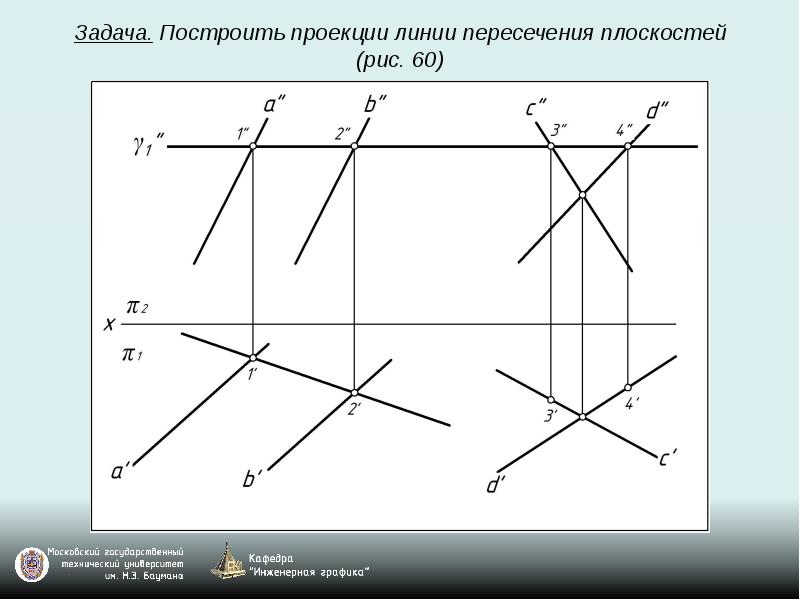

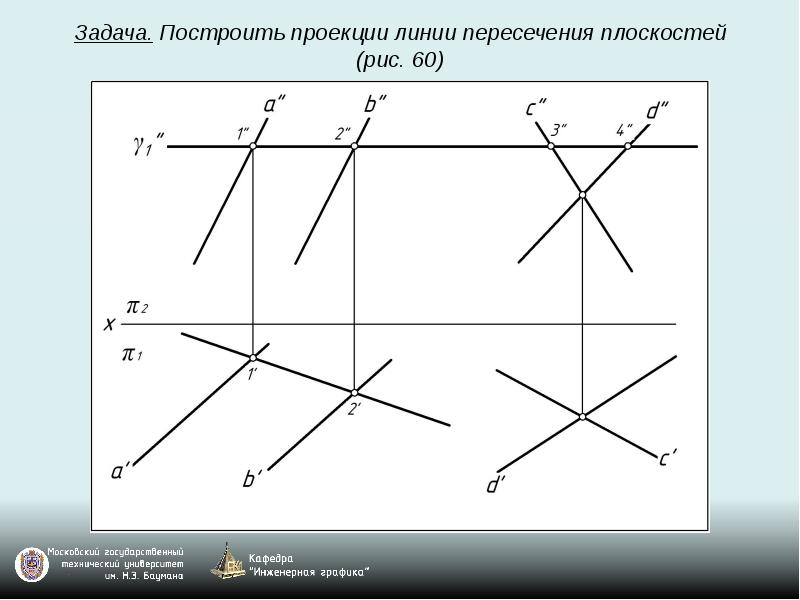

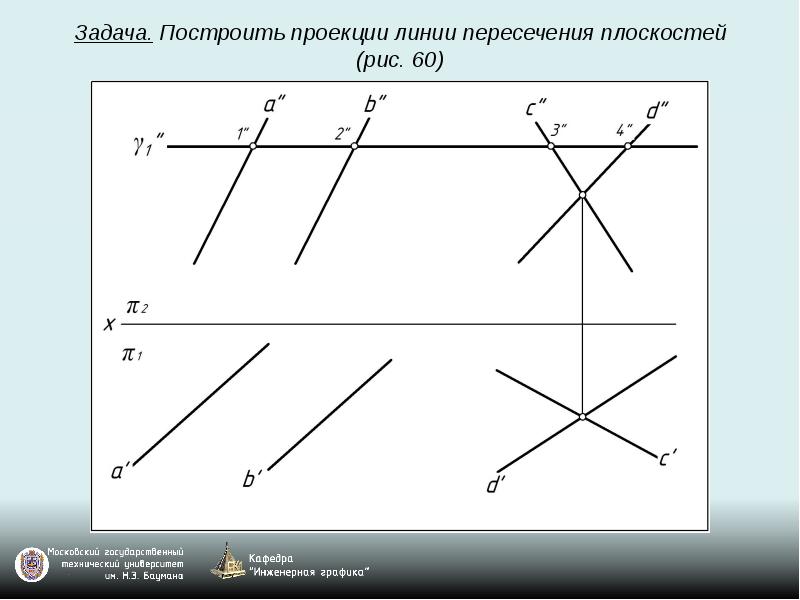

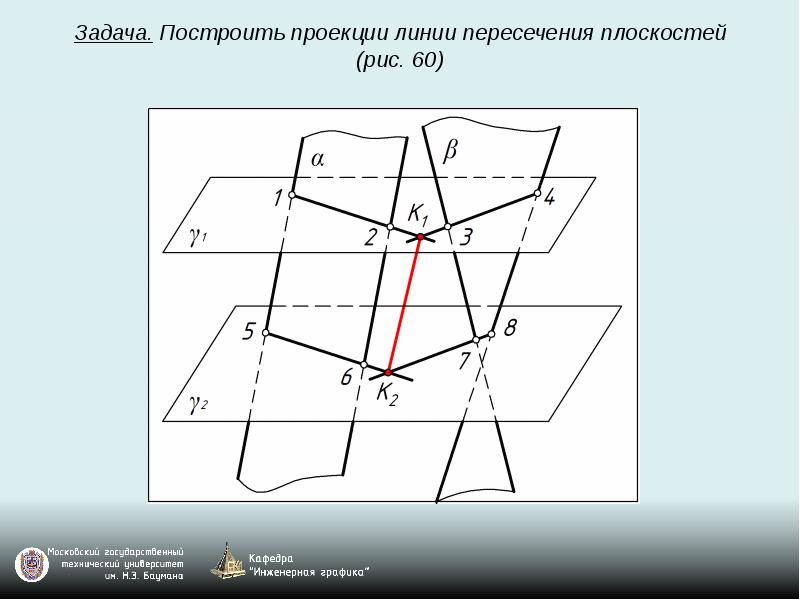

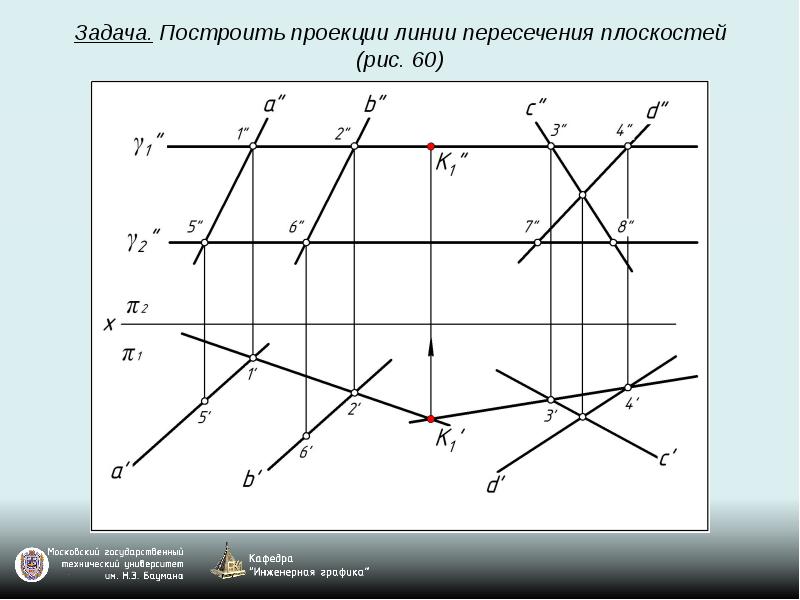

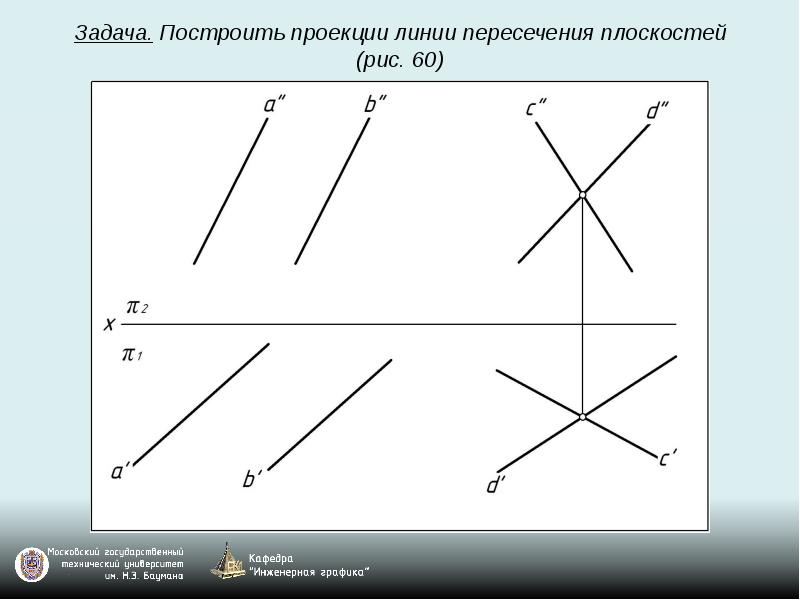

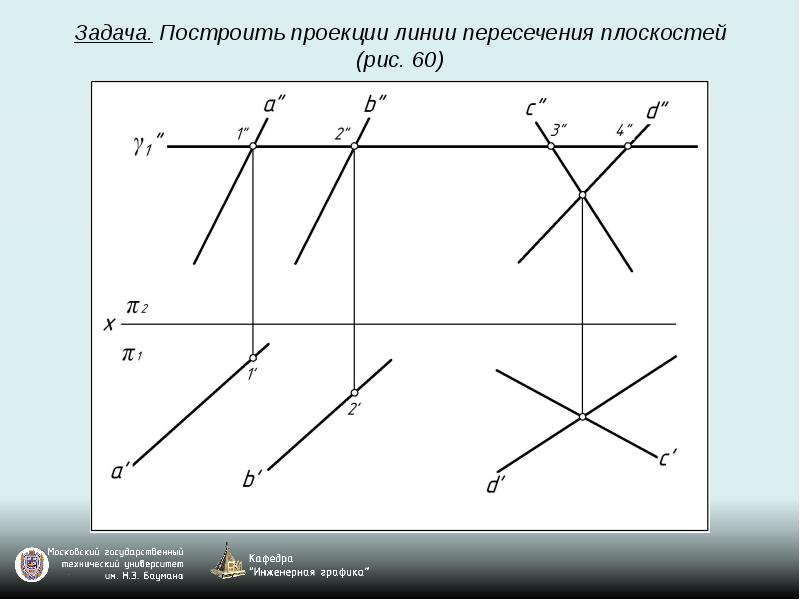

Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 89


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 90


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 91


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 92


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 93


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 94


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 95


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 96


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 97


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 98


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 99


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 100


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 101


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 102


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 103


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 104


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 105


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 106


Задача. Построить проекции линии пересечения плоскостей (рис. 60)
Описание слайда:
Задача. Построить проекции линии пересечения плоскостей (рис. 60)

Слайд 107

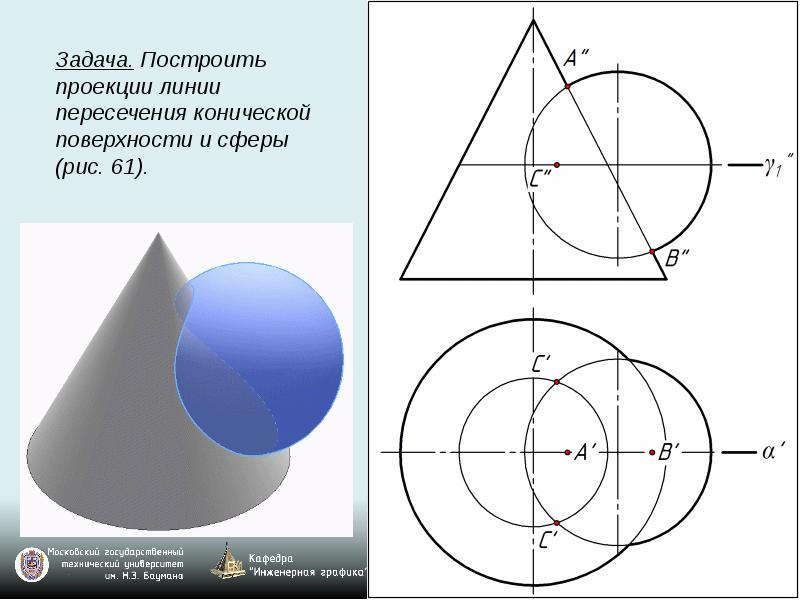

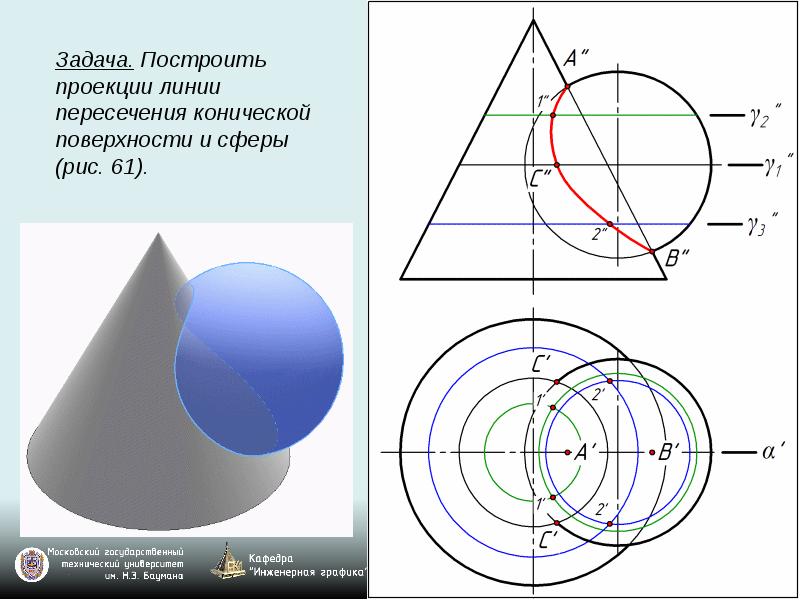

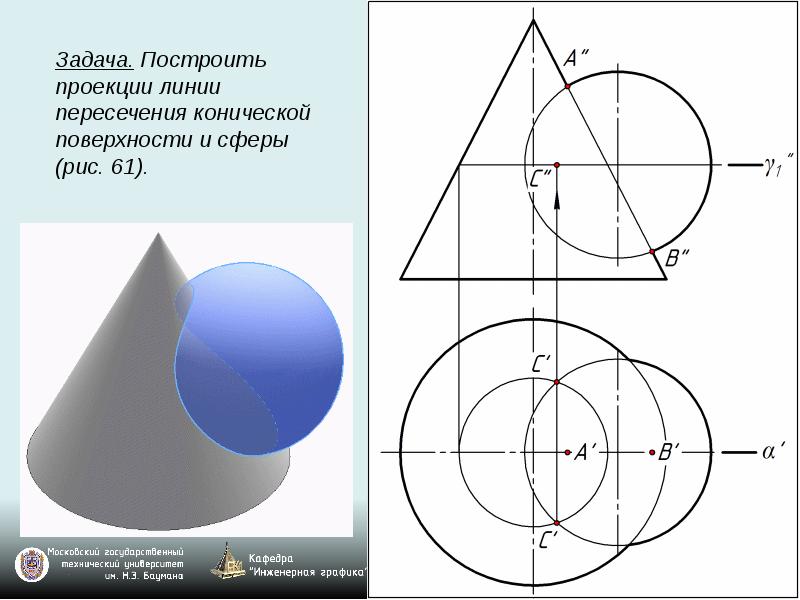

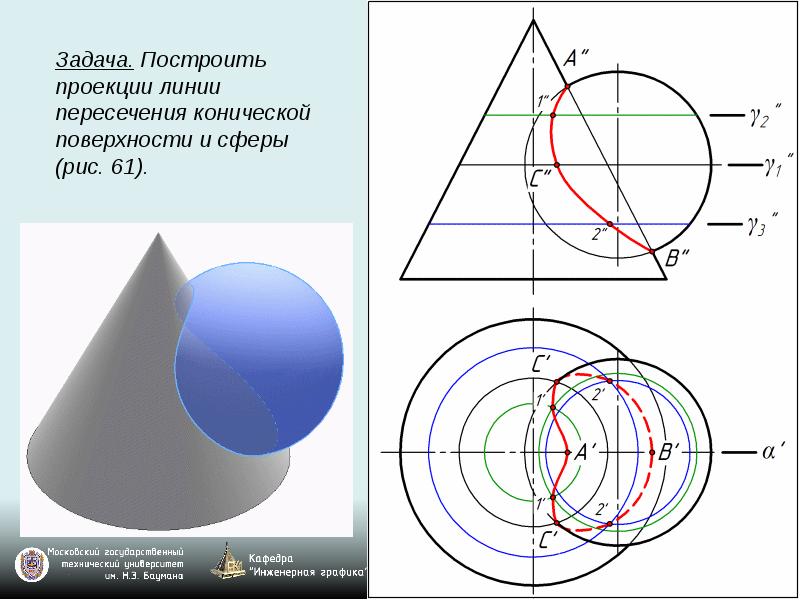

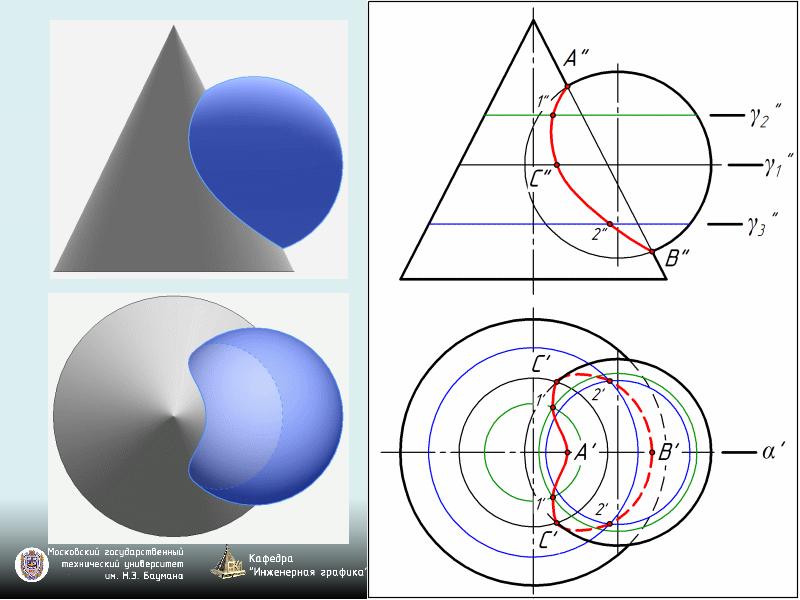

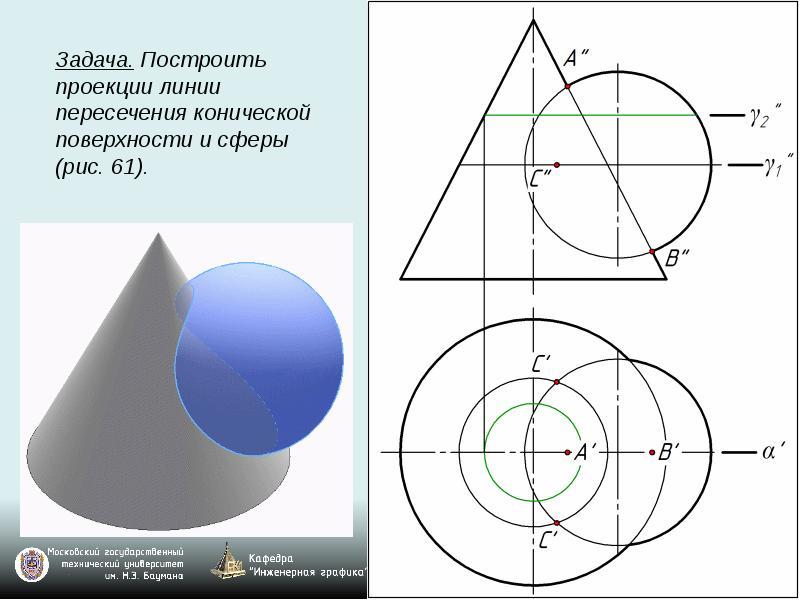

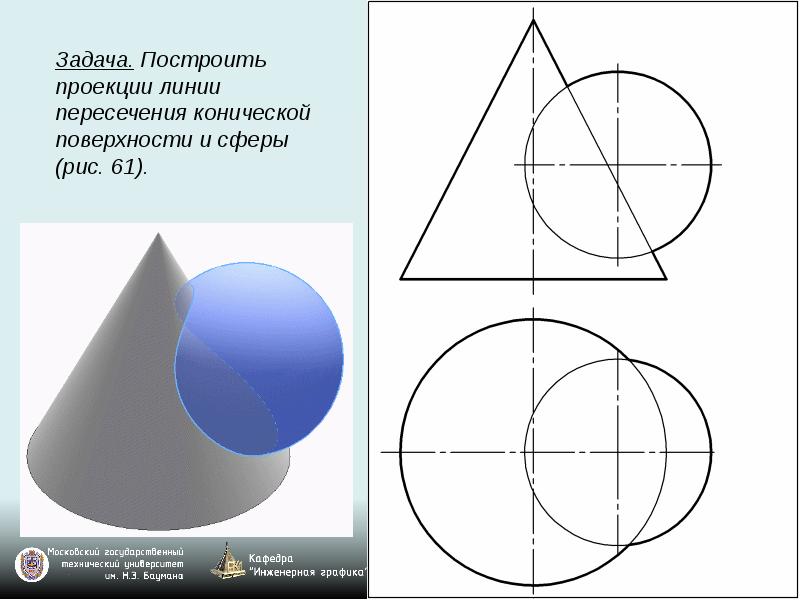

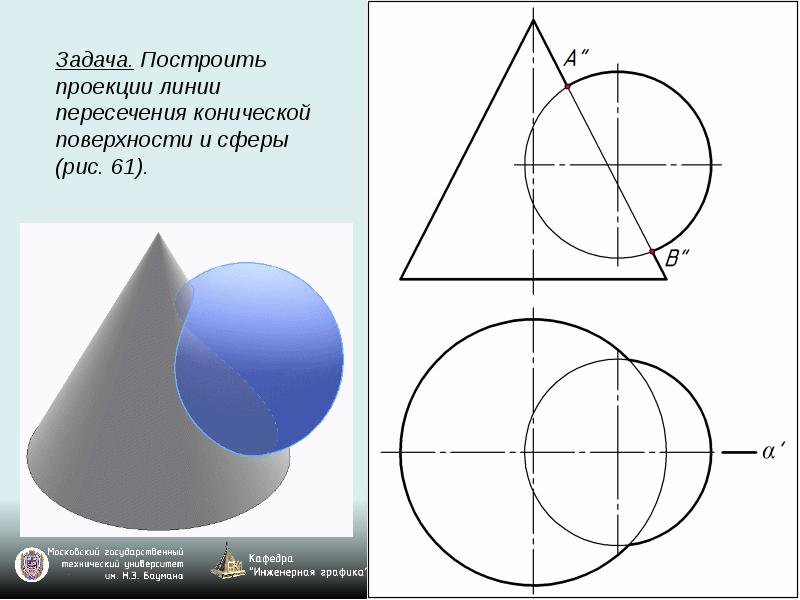

Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 108


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 109


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 110


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 111


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 112


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 113


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 114


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 115


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 116


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 117


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 118


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 119


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 120


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 121


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 122


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 123


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 124


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 125


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 126


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 127


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 128


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 129


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 130


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 131


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 132


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 133


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 134


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 135


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 136


Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).
Описание слайда:
Задача. Построить проекции линии пересечения конической поверхности и сферы (рис. 61).

Слайд 137

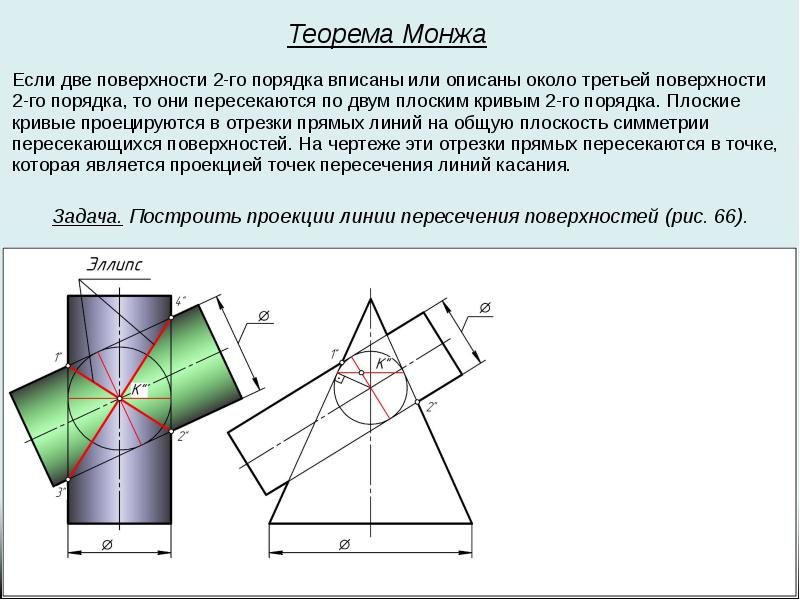

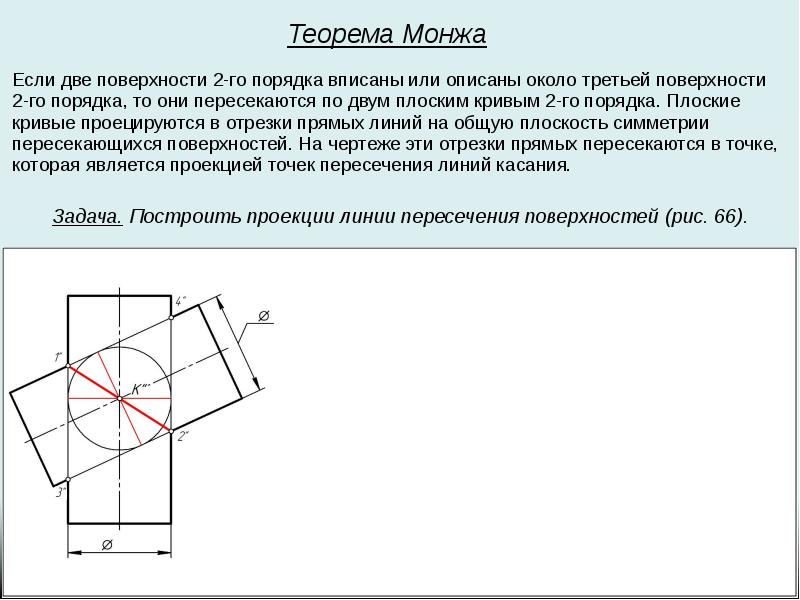

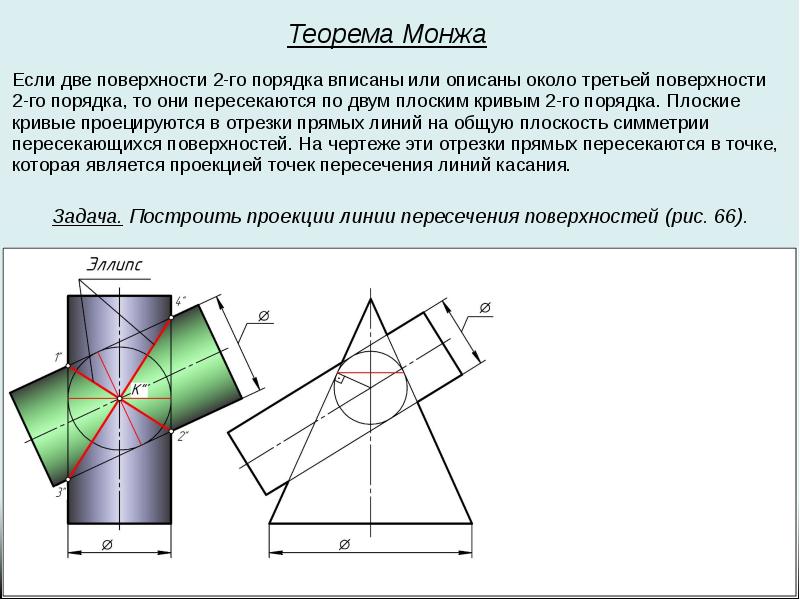

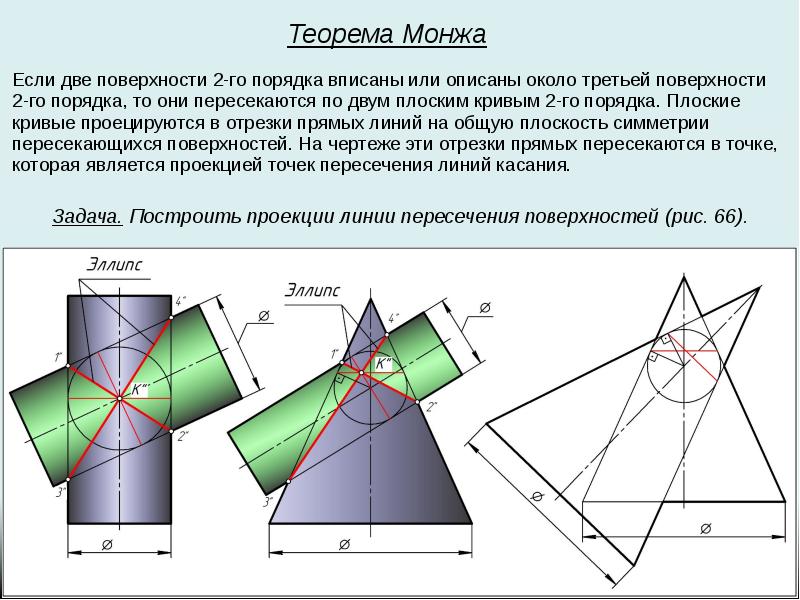

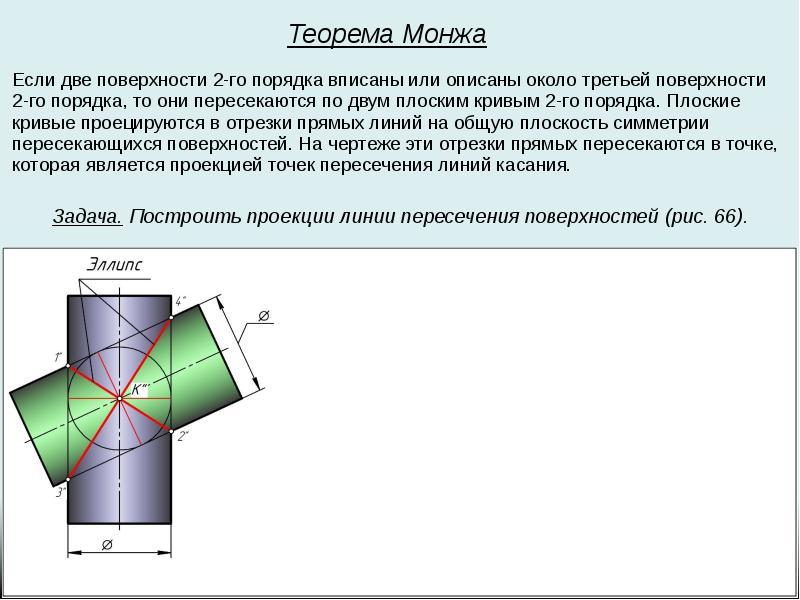

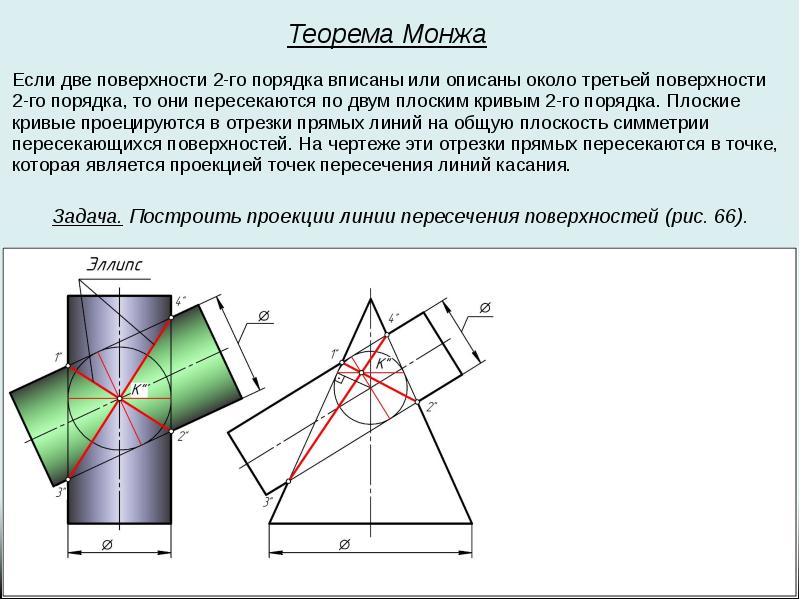

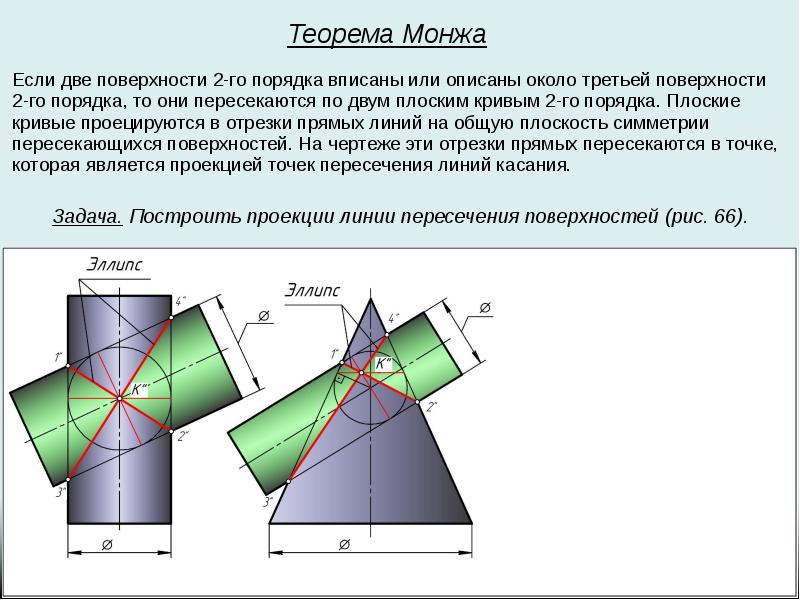

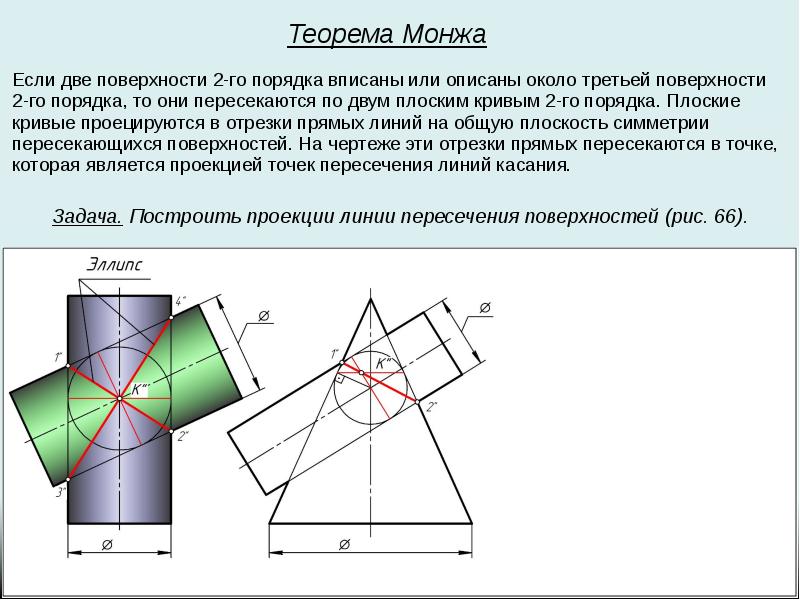

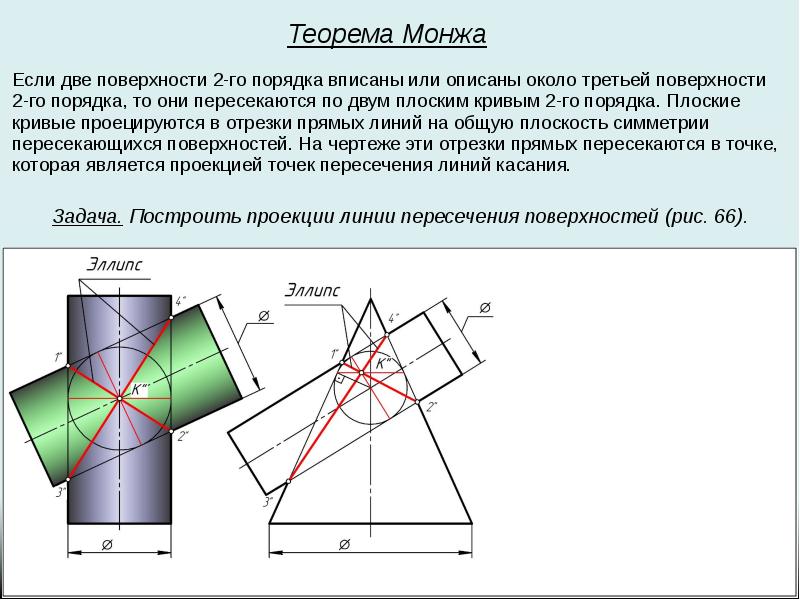

Пересечение прямой линии с поверхностью. Пересечение поверхностей. Теорема Монжа, слайд №137
Описание слайда:

Слайд 138

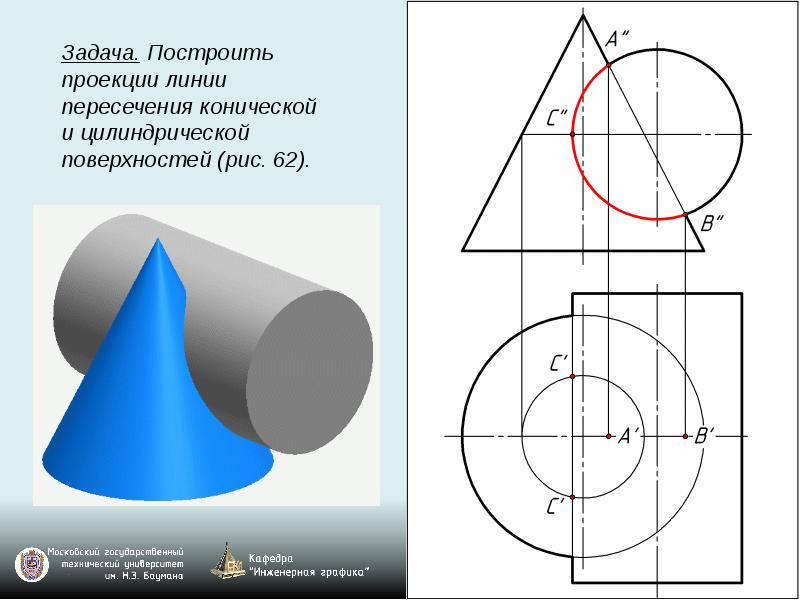

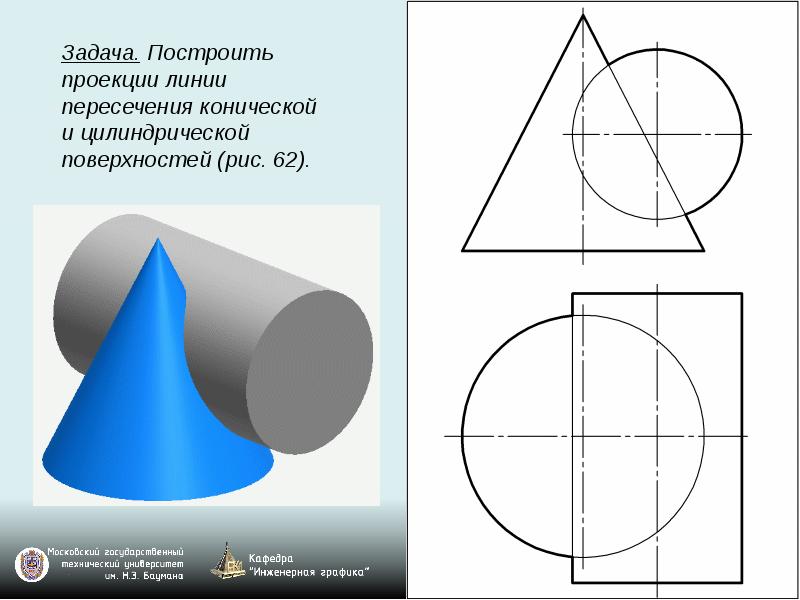

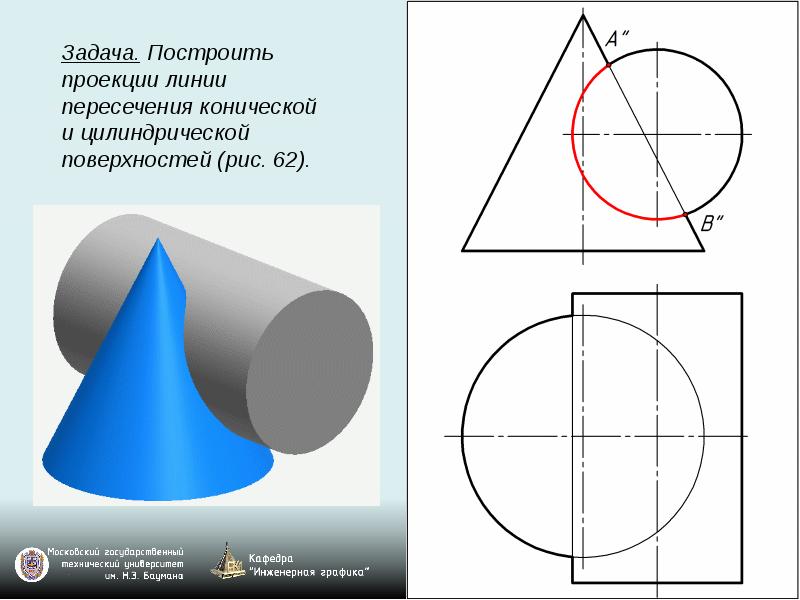

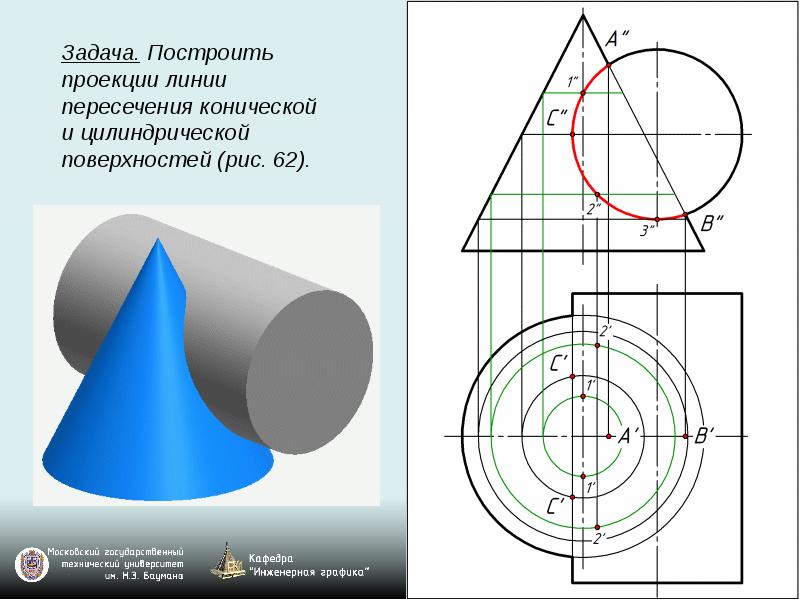

Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 139


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 140


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 141


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 142


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 143


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 144


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 145


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 146


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 147


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 148


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 149


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 150


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 151


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 152


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 153


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 154


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 155


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 156


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 157


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 158


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 159


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 160


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 161


Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).
Описание слайда:
Задача. Построить проекции линии пересечения конической и цилиндрической поверхностей (рис. 62).

Слайд 162


Пересечение прямой линии с поверхностью. Пересечение поверхностей. Теорема Монжа, слайд №162
Описание слайда:

Слайд 163

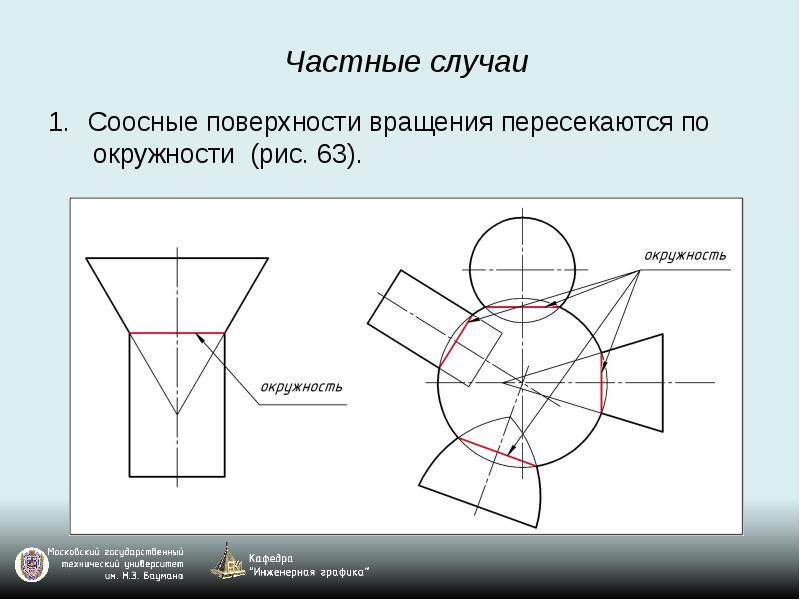

Частные случаи Соосные поверхности вращения пересекаются по окружности (рис. 63).
Описание слайда:
Частные случаи Соосные поверхности вращения пересекаются по окружности (рис. 63).

Слайд 164

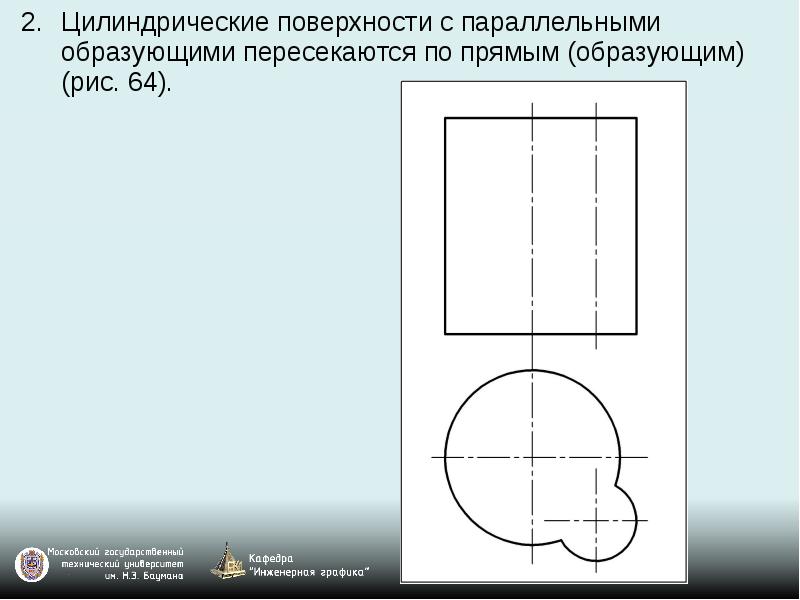

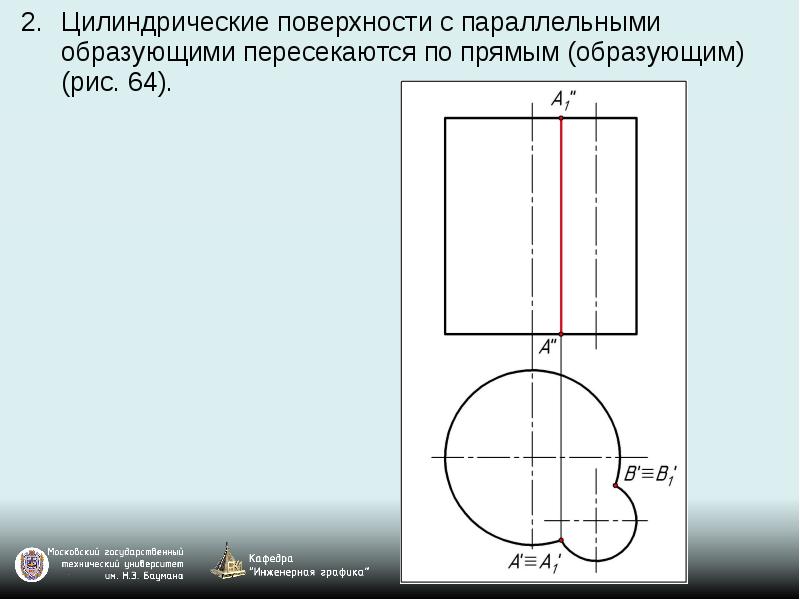

Цилиндрические поверхности с параллельными образующими пересекаются по прямым (образующим) (рис. 64). Цилиндрические поверхности с параллельными...
Описание слайда:
Цилиндрические поверхности с параллельными образующими пересекаются по прямым (образующим) (рис. 64). Цилиндрические поверхности с параллельными образующими пересекаются по прямым (образующим) (рис. 64).

Слайд 165

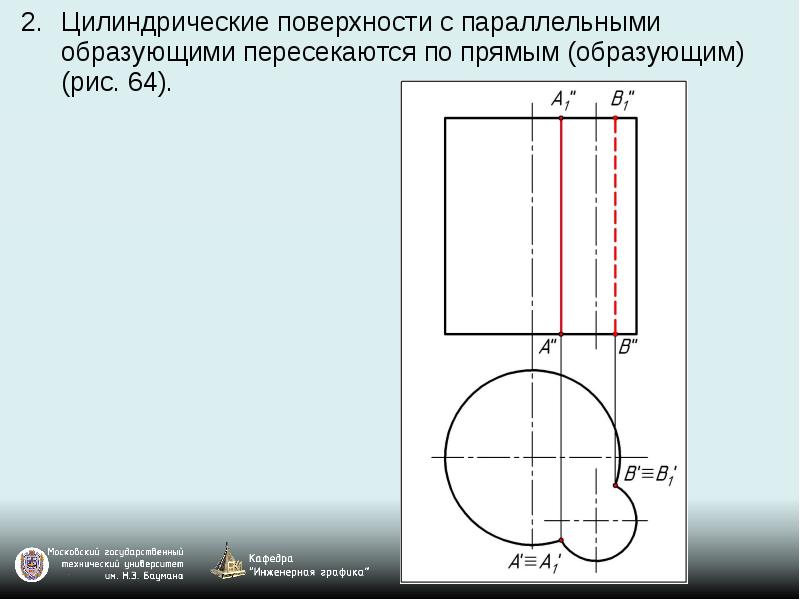

Цилиндрические поверхности с параллельными образующими пересекаются по прямым (образующим) (рис. 64). Цилиндрические поверхности с параллельными...
Описание слайда:
Цилиндрические поверхности с параллельными образующими пересекаются по прямым (образующим) (рис. 64). Цилиндрические поверхности с параллельными образующими пересекаются по прямым (образующим) (рис. 64).

Слайд 166


Цилиндрические поверхности с параллельными образующими пересекаются по прямым (образующим) (рис. 64). Цилиндрические поверхности с параллельными...
Описание слайда:
Цилиндрические поверхности с параллельными образующими пересекаются по прямым (образующим) (рис. 64). Цилиндрические поверхности с параллельными образующими пересекаются по прямым (образующим) (рис. 64).

Слайд 167


Цилиндрические поверхности с параллельными образующими пересекаются по прямым (образующим) (рис. 64). Цилиндрические поверхности с параллельными...
Описание слайда:
Цилиндрические поверхности с параллельными образующими пересекаются по прямым (образующим) (рис. 64). Цилиндрические поверхности с параллельными образующими пересекаются по прямым (образующим) (рис. 64).

Слайд 168

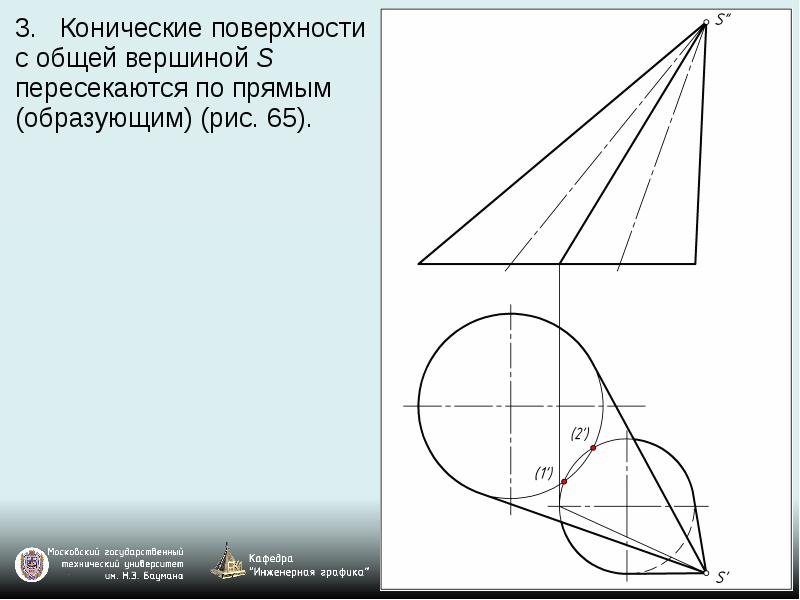

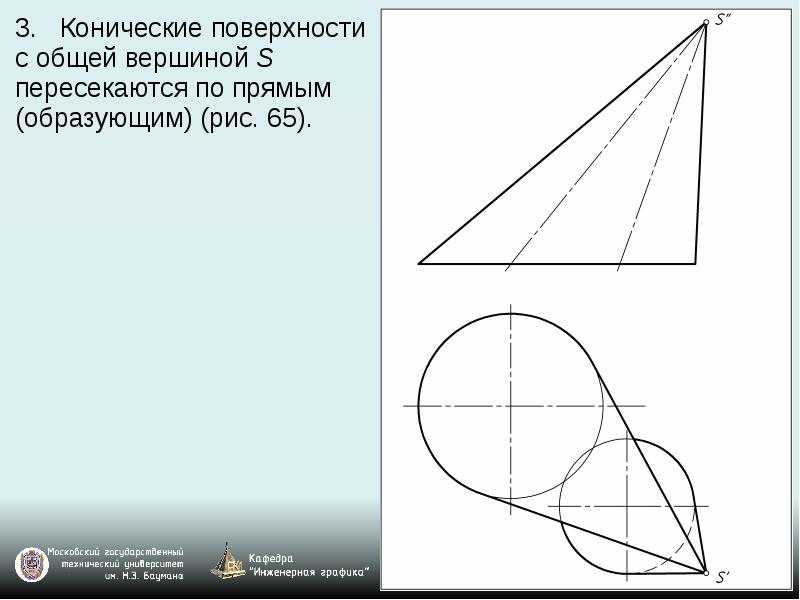

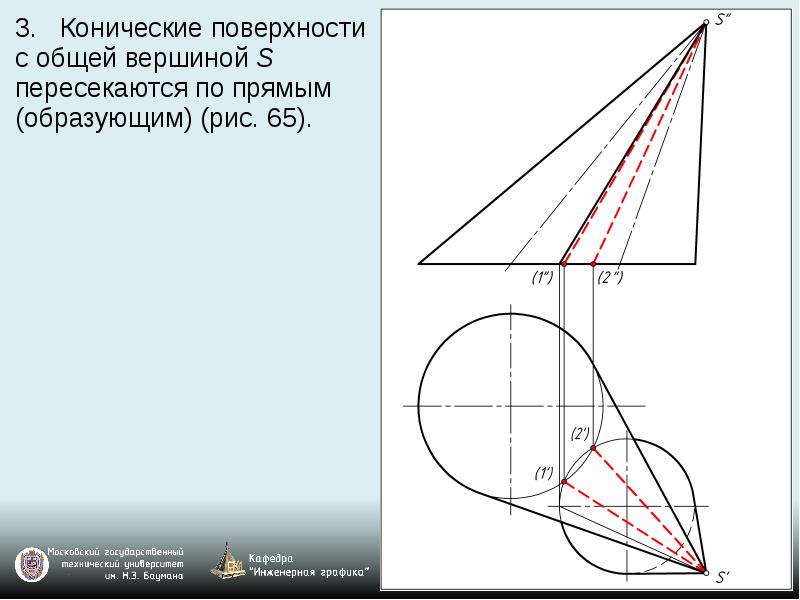

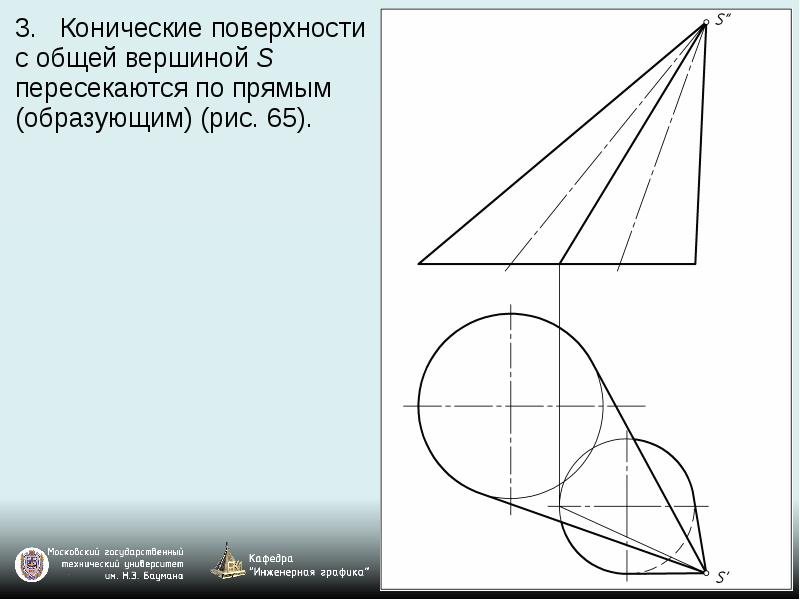

3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются...
Описание слайда:
3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65).

Слайд 169


3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются...
Описание слайда:
3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65).

Слайд 170


3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются...
Описание слайда:
3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65).

Слайд 171


3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются...
Описание слайда:
3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65).

Слайд 172


3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются...
Описание слайда:
3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65).

Слайд 173


3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются...
Описание слайда:
3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65).

Слайд 174


3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются...
Описание слайда:
3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65).

Слайд 175


3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются...
Описание слайда:
3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65). 3. Конические поверхности с общей вершиной S пересекаются по прямым (образующим) (рис. 65).

Слайд 176

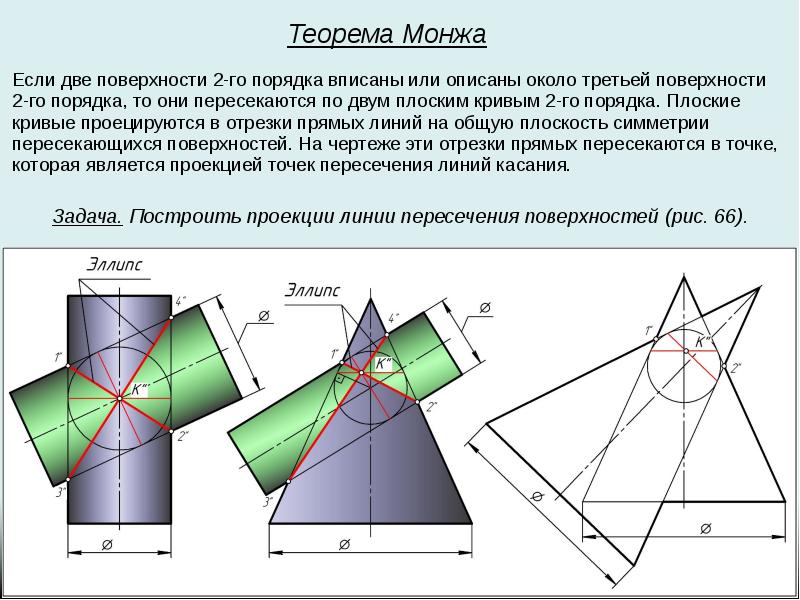

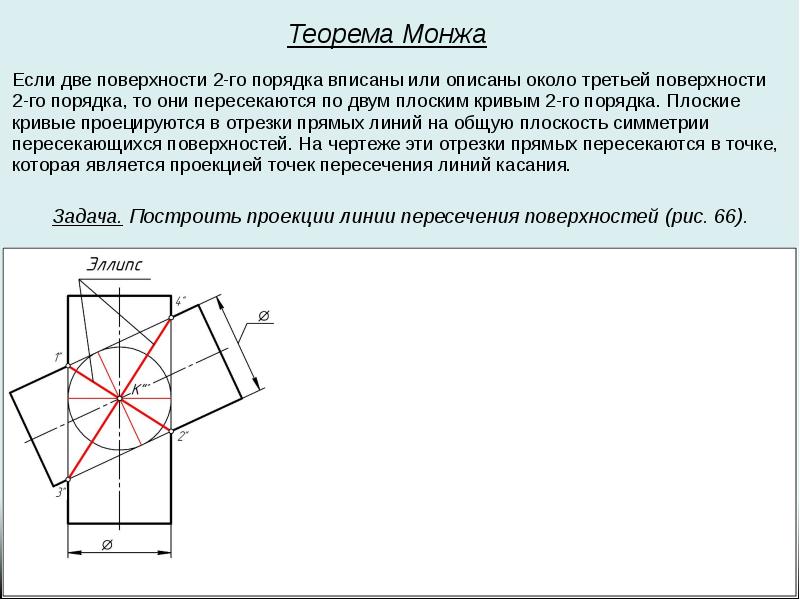

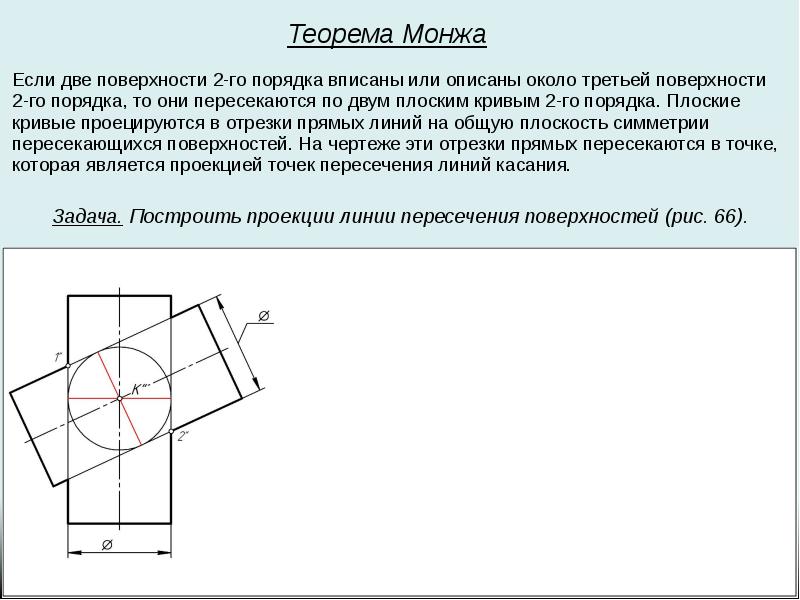

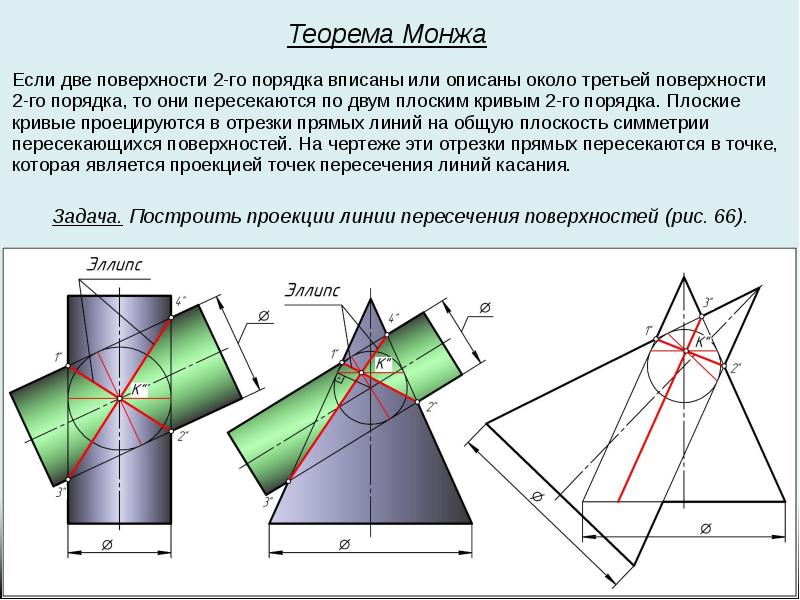

Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 177


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 178


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 179


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 180


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 181


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 182


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 183


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 184


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 185


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 186


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 187


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 188


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 189


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 190


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 191


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 192


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 193


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 194


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 195


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 196


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 197


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 198


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 199


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 200


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 201


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 202


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 203


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 204


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 205


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 206


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Слайд 207


Задача. Построить проекции линии пересечения поверхностей (рис. 66).
Описание слайда:
Задача. Построить проекции линии пересечения поверхностей (рис. 66).

Скачать

Похожие презентации
Mypresentation.ru
Загрузить презентацию
