Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

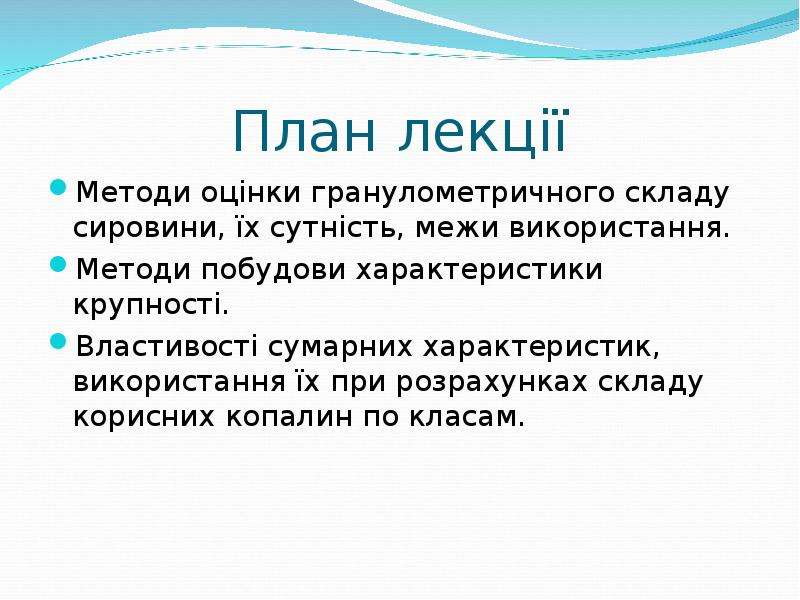

План лекції Методи оцінки гранулометричного складу сировини, їх сутність, межи використання. Методи побудови характеристики крупності. Властивості сумарних характеристик, використання їх при розрахунках складу корисних копалин по класам.

Слайд 3

Описание слайда:

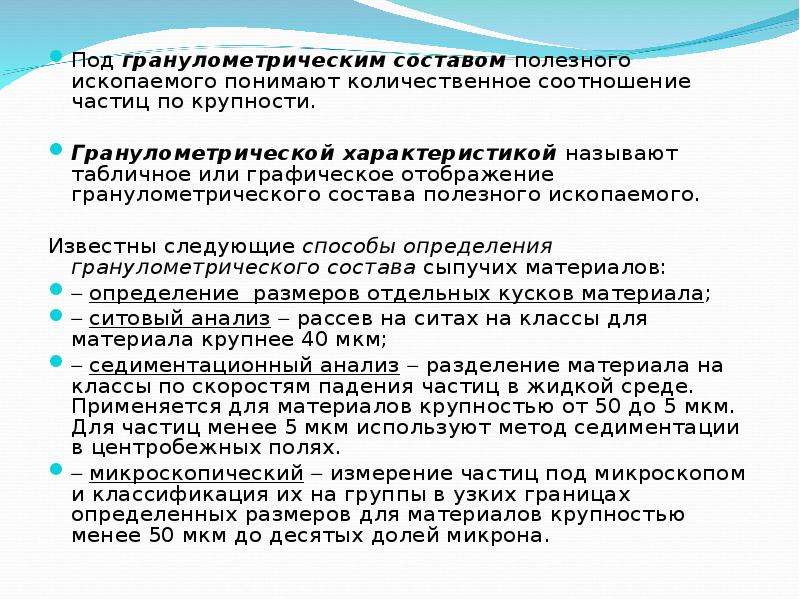

Под гранулометрическим составом полезного ископаемого понимают количественное соотношение частиц по крупности. Под гранулометрическим составом полезного ископаемого понимают количественное соотношение частиц по крупности. Гранулометрической характеристикой называют табличное или графическое отображение гранулометрического состава полезного ископаемого. Известны следующие способы определения гранулометрического состава сыпучих материалов:  определение размеров отдельных кусков материала;  ситовый анализ  рассев на ситах на классы для материала крупнее 40 мкм;  седиментационный анализ  разделение материала на классы по скоростям падения частиц в жидкой среде. Применяется для материалов крупностью от 50 до 5 мкм. Для частиц менее 5 мкм используют метод седиментации в центробежных полях.  микроскопический  измерение частиц под микроскопом и классификация их на группы в узких границах определенных размеров для материалов крупностью менее 50 мкм до десятых долей микрона.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

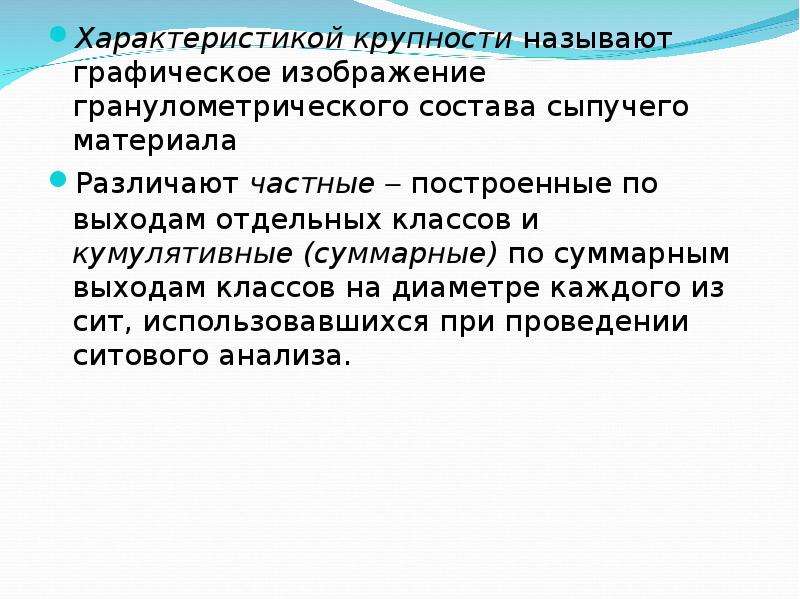

Характеристикой крупности называют графическое изображение гранулометрического состава сыпучего материала Характеристикой крупности называют графическое изображение гранулометрического состава сыпучего материала Различают частные  построенные по выходам отдельных классов и кумулятивные (суммарные) по суммарным выходам классов на диаметре каждого из сит, использовавшихся при проведении ситового анализа.

Слайд 9

Описание слайда:

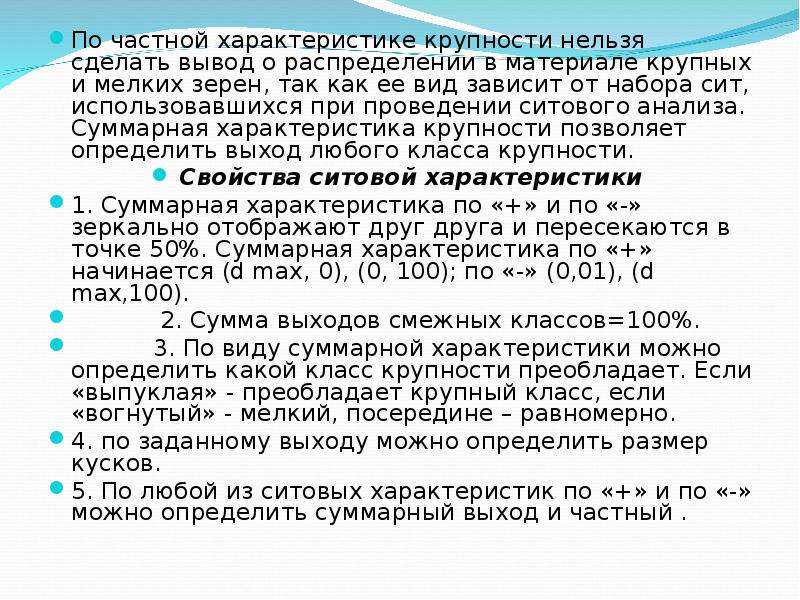

По частной характеристике крупности нельзя сделать вывод о распределении в материале крупных и мелких зерен, так как ее вид зависит от набора сит, использовавшихся при проведении ситового анализа. Суммарная характеристика крупности позволяет определить выход любого класса крупности. По частной характеристике крупности нельзя сделать вывод о распределении в материале крупных и мелких зерен, так как ее вид зависит от набора сит, использовавшихся при проведении ситового анализа. Суммарная характеристика крупности позволяет определить выход любого класса крупности. Свойства ситовой характеристики 1. Суммарная характеристика по «+» и по «-» зеркально отображают друг друга и пересекаются в точке 50%. Суммарная характеристика по «+» начинается (d max, 0), (0, 100); по «-» (0,01), (d max,100). 2. Сумма выходов смежных классов=100%. 3. По виду суммарной характеристики можно определить какой класс крупности преобладает. Если «выпуклая» - преобладает крупный класс, если «вогнутый» - мелкий, посередине – равномерно. 4. по заданному выходу можно определить размер кусков. 5. По любой из ситовых характеристик по «+» и по «-» можно определить суммарный выход и частный .
