Слайд 1

Описание слайда:

Имитационное моделирование в среде ППП «PowerSim» Преподаватель: Мызникова Мария Александровна

Слайд 2

Описание слайда:

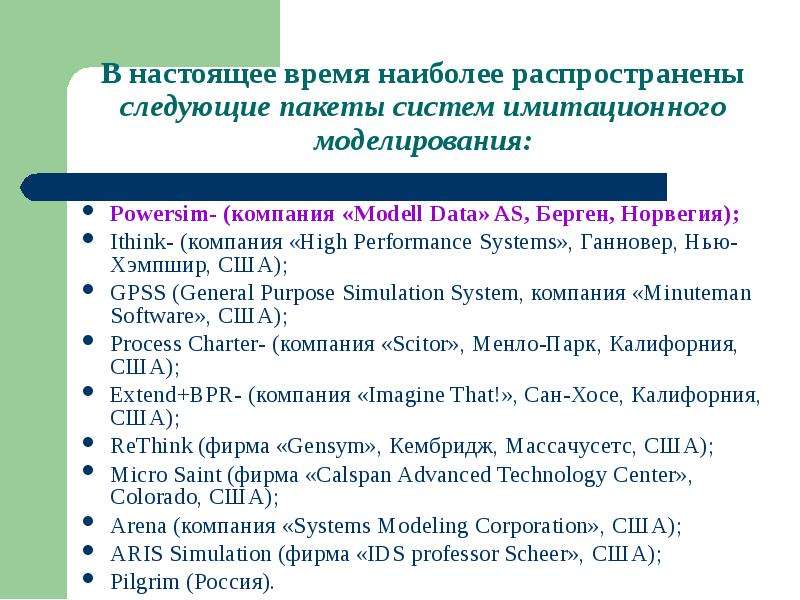

Powersim- (компания «Modell Data» AS, Берген, Норвегия); Powersim- (компания «Modell Data» AS, Берген, Норвегия); Ithink- (компания «High Performance Systems», Ганновер, Нью-Хэмпшир, США); GPSS (General Purpose Simulation System, компания «Minuteman Software», США); Process Charter- (компания «Scitor», Менло-Парк, Калифорния, США); Extend+BPR- (компания «Imagine That!», Сан-Хосе, Калифорния, США); ReThink (фирма «Gensym», Кембридж, Массачусетс, США); Micro Saint (фирма «Calspan Advanced Technology Center», Colorado, США); Arena (компания «Systems Modeling Corporation», США); ARIS Simulation (фирма «IDS professor Scheer», США); Pilgrim (Россия).

Слайд 3

Описание слайда:

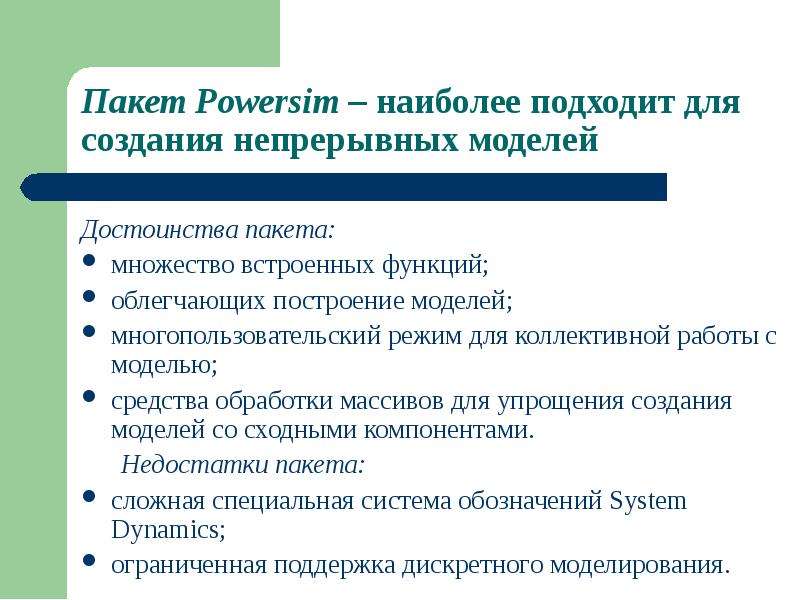

Достоинства пакета: Достоинства пакета: множество встроенных функций; облегчающих построение моделей; многопользовательский режим для коллективной работы с моделью; средства обработки массивов для упрощения создания моделей со сходными компонентами. Недостатки пакета: сложная специальная система обозначений System Dynamics; ограниченная поддержка дискретного моделирования.

Слайд 4

Описание слайда:

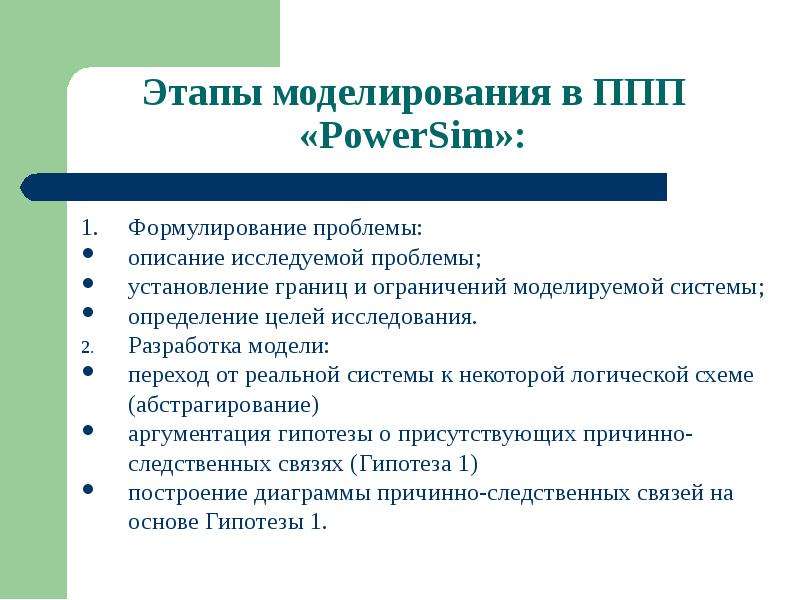

1. Формулирование проблемы: 1. Формулирование проблемы: описание исследуемой проблемы; установление границ и ограничений моделируемой системы; определение целей исследования. Разработка модели: переход от реальной системы к некоторой логической схеме (абстрагирование) аргументация гипотезы о присутствующих причинно-следственных связях (Гипотеза 1) построение диаграммы причинно-следственных связей на основе Гипотезы 1.

Слайд 5

Описание слайда:

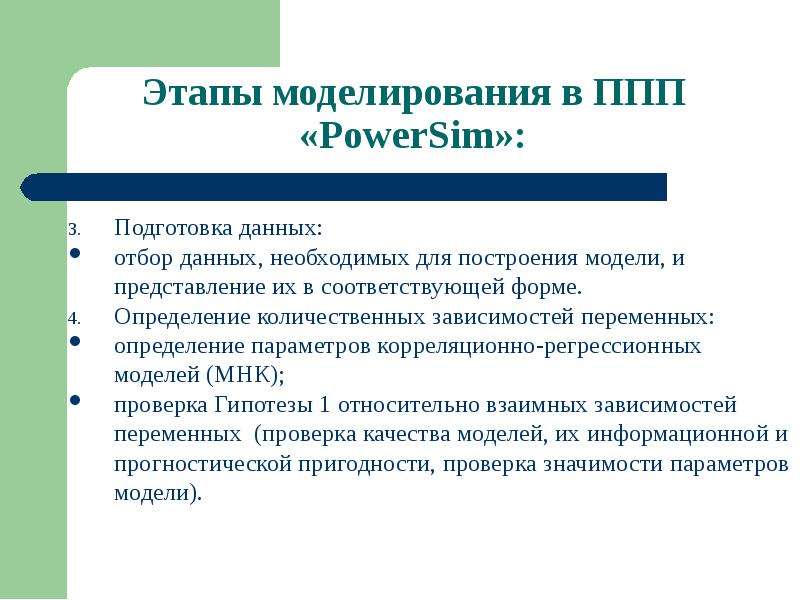

Подготовка данных: Подготовка данных: отбор данных, необходимых для построения модели, и представление их в соответствующей форме. Определение количественных зависимостей переменных: определение параметров корреляционно-регрессионных моделей (МНК); проверка Гипотезы 1 относительно взаимных зависимостей переменных (проверка качества моделей, их информационной и прогностической пригодности, проверка значимости параметров модели).

Слайд 6

Описание слайда:

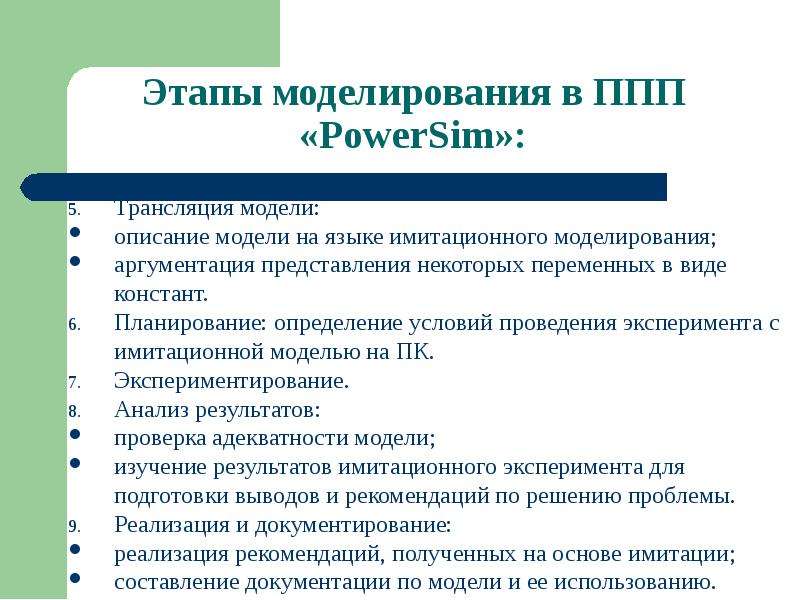

Трансляция модели: Трансляция модели: описание модели на языке имитационного моделирования; аргументация представления некоторых переменных в виде констант. Планирование: определение условий проведения эксперимента с имитационной моделью на ПК. Экспериментирование. Анализ результатов: проверка адекватности модели; изучение результатов имитационного эксперимента для подготовки выводов и рекомендаций по решению проблемы. Реализация и документирование: реализация рекомендаций, полученных на основе имитации; составление документации по модели и ее использованию.

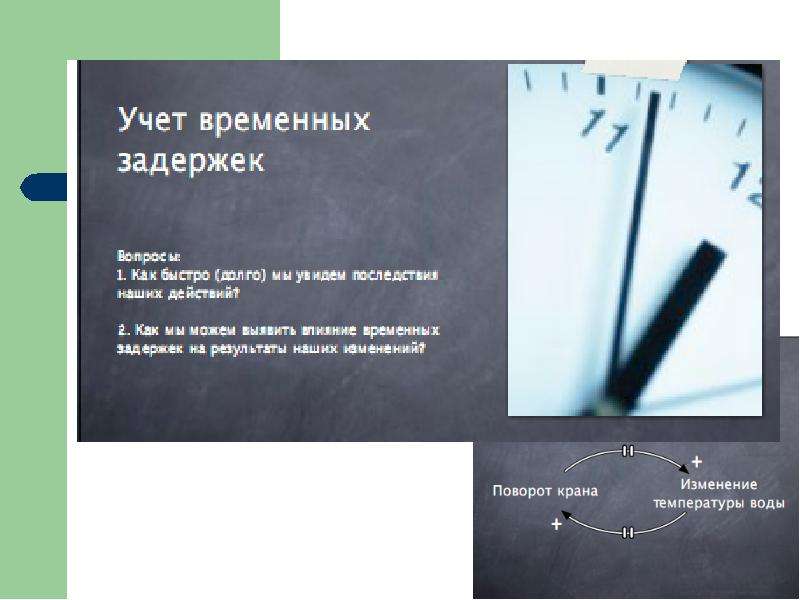

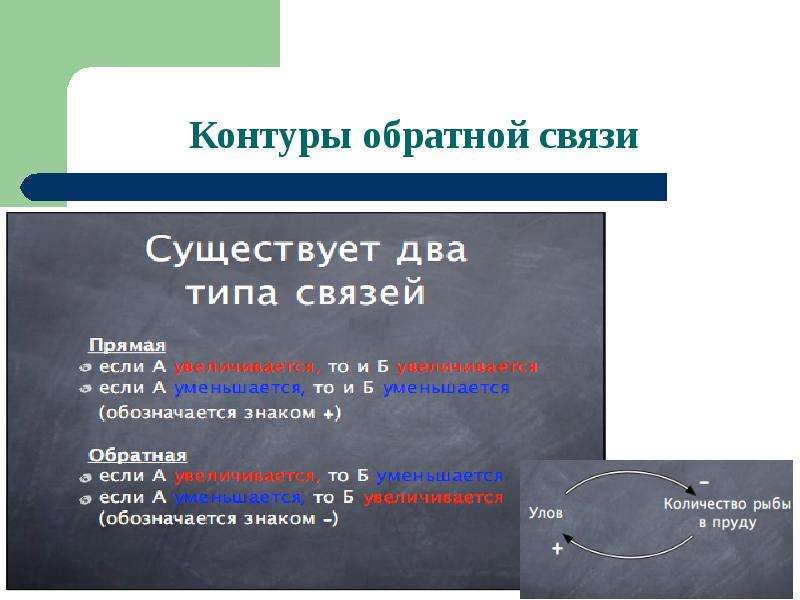

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

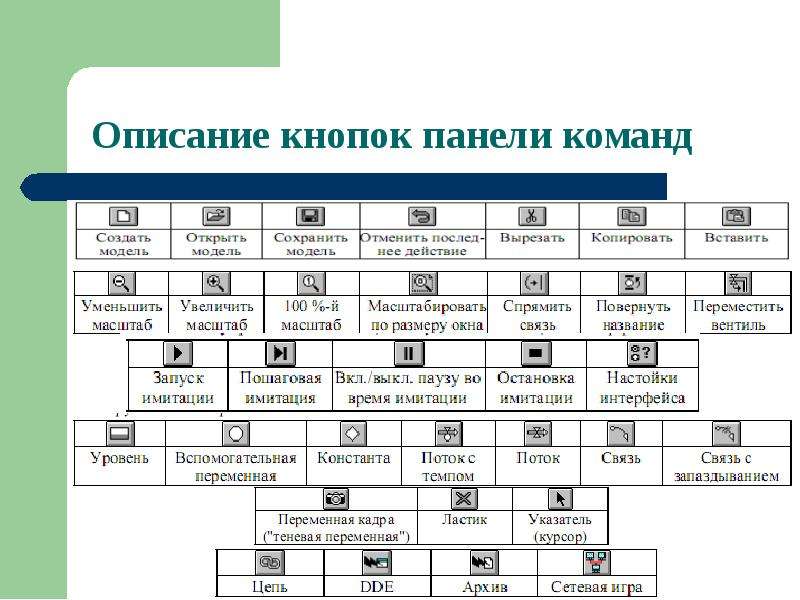

Слайд 9

Описание слайда:

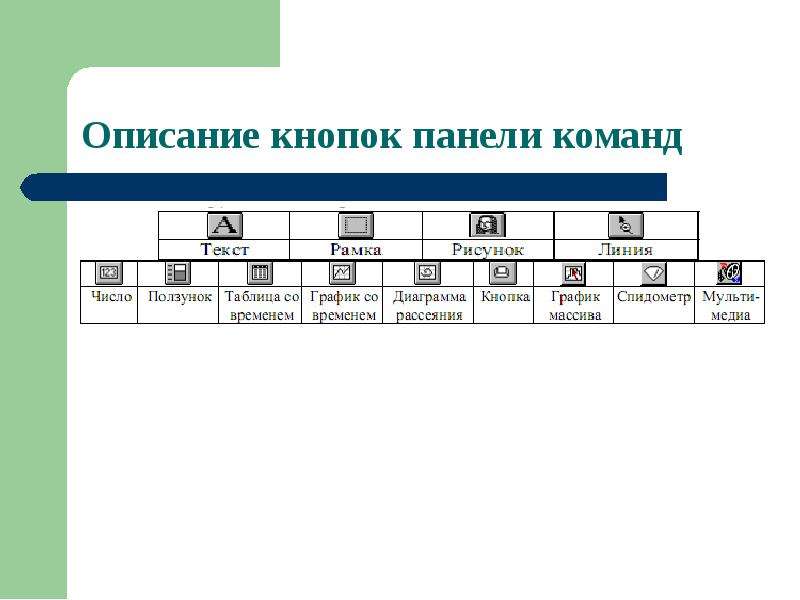

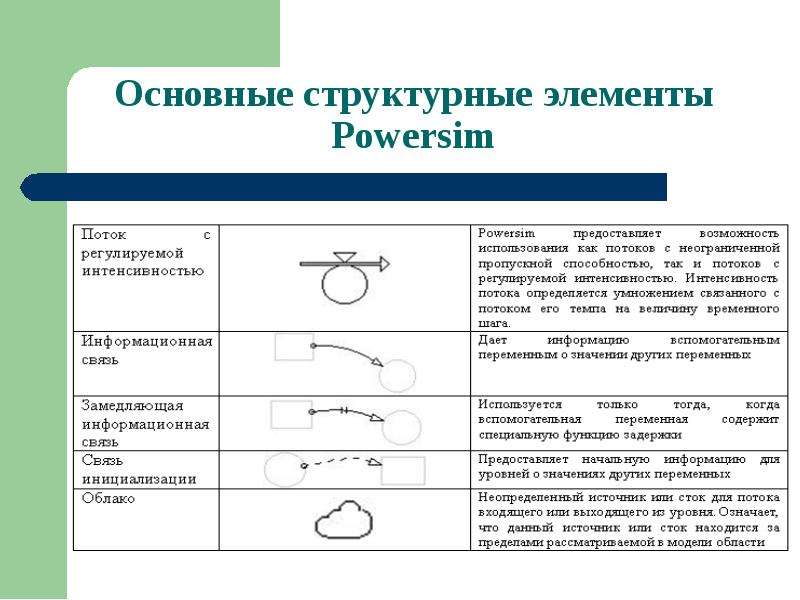

Слайд 10

Описание слайда:

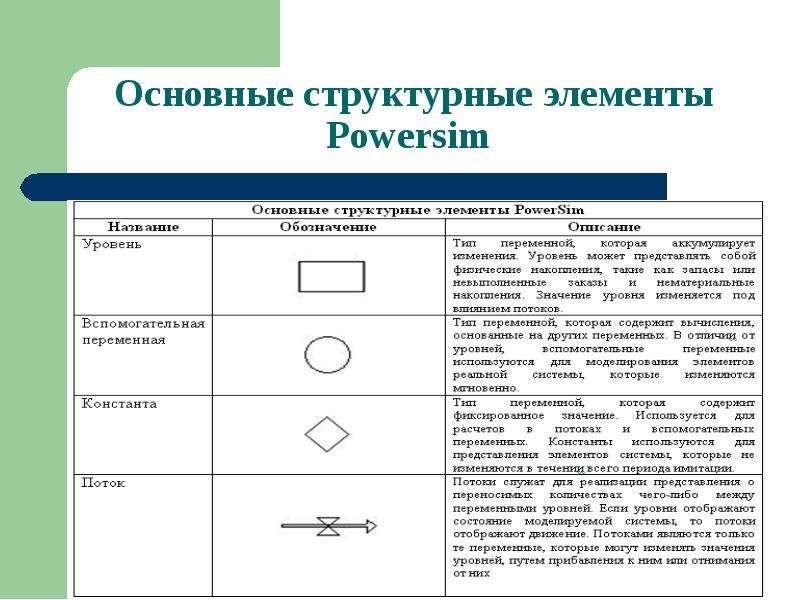

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

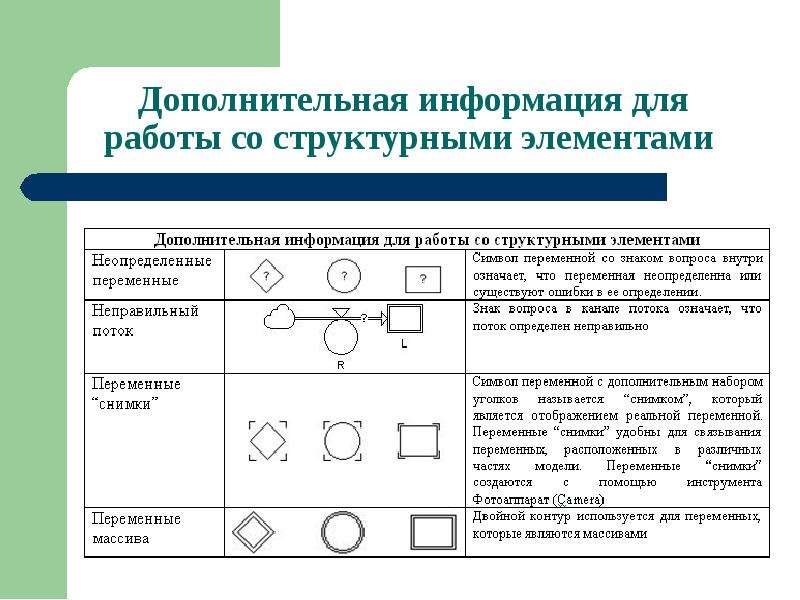

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Единица измерения (Unit of Measure). Список Unit of Measure содержит все единицы измерения, которые были определены для вашей модели. Определение единиц измерения является важным процессом, так как позволяет произвести проверку правильности уравнений модели. Определение (Definition). Текстовое поле Definition содержит числовое значение или алгебраическое выражение, которое определяет переменную. Если в данное поле введено определение перемененной, то после закрытия диалогового окна знак вопроса на значке переменной исчезает. Модель не может быть запущена, если хотя бы одна переменная не определена. В текстовом поле Definition могут содержаться комментарии. Они не влияют на поведение модели во время ее работы. Написание комментария необходимо начинать с ввода двойных кавычек " или левой скобки «{». Любой текст, который следует после этих символов является комментарием, пока не будут введены двойные кавычки или правая скобка «}». Комментарий, помещенный в кавычки, может быть размещен между элементами выражения. Единица измерения (Unit of Measure). Список Unit of Measure содержит все единицы измерения, которые были определены для вашей модели. Определение единиц измерения является важным процессом, так как позволяет произвести проверку правильности уравнений модели. Определение (Definition). Текстовое поле Definition содержит числовое значение или алгебраическое выражение, которое определяет переменную. Если в данное поле введено определение перемененной, то после закрытия диалогового окна знак вопроса на значке переменной исчезает. Модель не может быть запущена, если хотя бы одна переменная не определена. В текстовом поле Definition могут содержаться комментарии. Они не влияют на поведение модели во время ее работы. Написание комментария необходимо начинать с ввода двойных кавычек " или левой скобки «{». Любой текст, который следует после этих символов является комментарием, пока не будут введены двойные кавычки или правая скобка «}». Комментарий, помещенный в кавычки, может быть размещен между элементами выражения.

Слайд 16

Описание слайда:

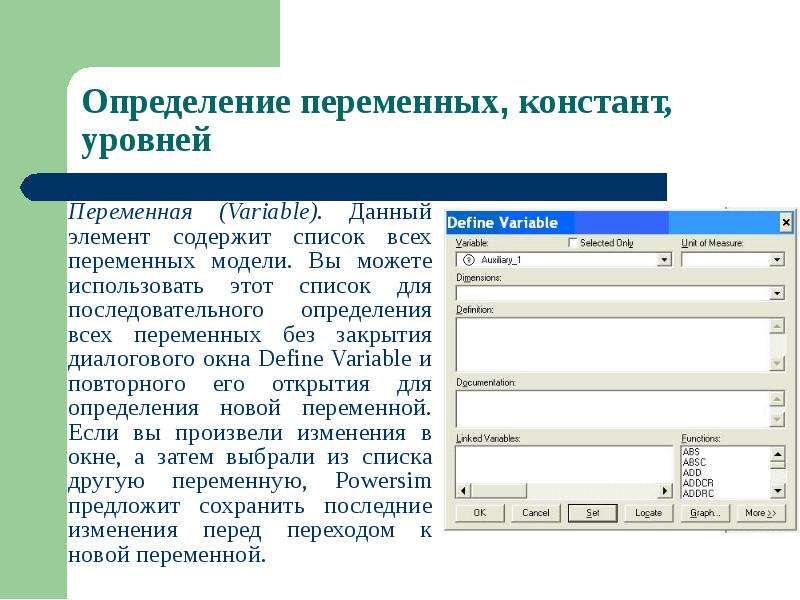

Связанные переменные (Linked variables). Список Linked variables используется на этапе определения переменной. Каждая переменная из этого списка должна быть использована для определения переменной. Список переменных генерируется автоматически программой, в соответствии со связями, помещенными в модель. Все переменные, которые связаны с текущей переменной (с помощью связи направленной от других переменных к определяемой) появляются в списке связанных переменных. Двойной щелчок на имени любой переменной приводит к ее появлению в поле Definition. Связанные переменные (Linked variables). Список Linked variables используется на этапе определения переменной. Каждая переменная из этого списка должна быть использована для определения переменной. Список переменных генерируется автоматически программой, в соответствии со связями, помещенными в модель. Все переменные, которые связаны с текущей переменной (с помощью связи направленной от других переменных к определяемой) появляются в списке связанных переменных. Двойной щелчок на имени любой переменной приводит к ее появлению в поле Definition. Функции(Functions). Powersim содержит перечень встроенных функций, включая финансовые функции, статистические функции, функции массивов, стандартные математические функции и т.д. Если список функций не показан в диалоговом окне Определение Переменной, необходимо нажать на кнопку More в нижнем правом углу окна. Для доступа к функции два раза щелкните на ней в списке. Функция появится в поле Definition со своим синтаксисом. Для завершения работы с функцией необходимо добавить переменные в соответствующие места.

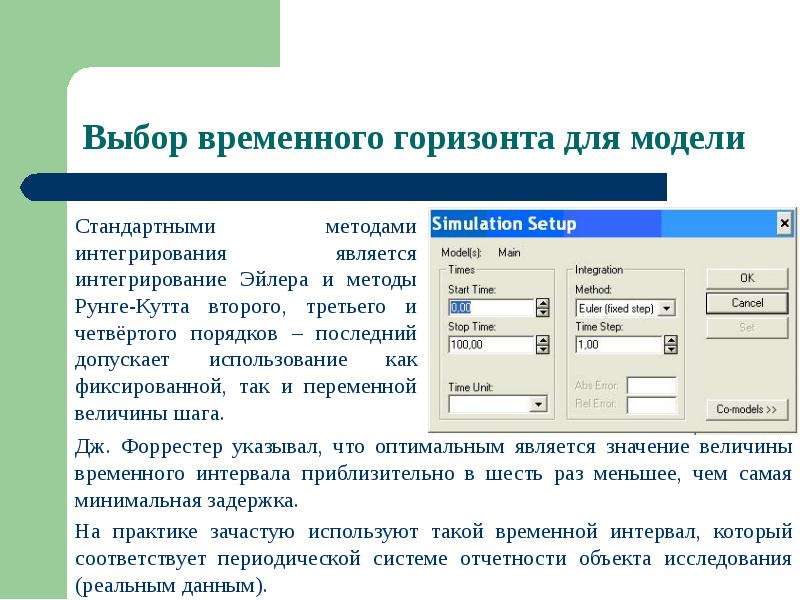

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

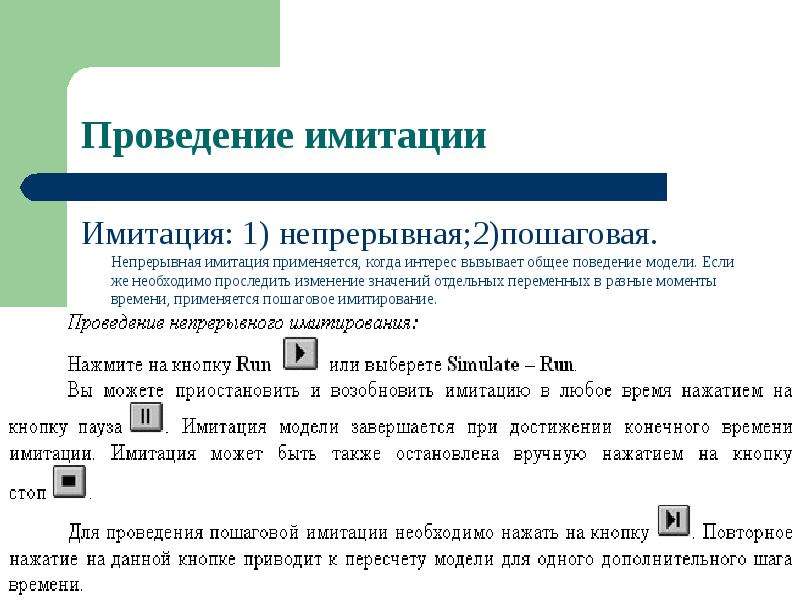

Имитация: 1) непрерывная;2)пошаговая. Непрерывная имитация применяется, когда интерес вызывает общее поведение модели. Если же необходимо проследить изменение значений отдельных переменных в разные моменты времени, применяется пошаговое имитирование. Имитация: 1) непрерывная;2)пошаговая. Непрерывная имитация применяется, когда интерес вызывает общее поведение модели. Если же необходимо проследить изменение значений отдельных переменных в разные моменты времени, применяется пошаговое имитирование.

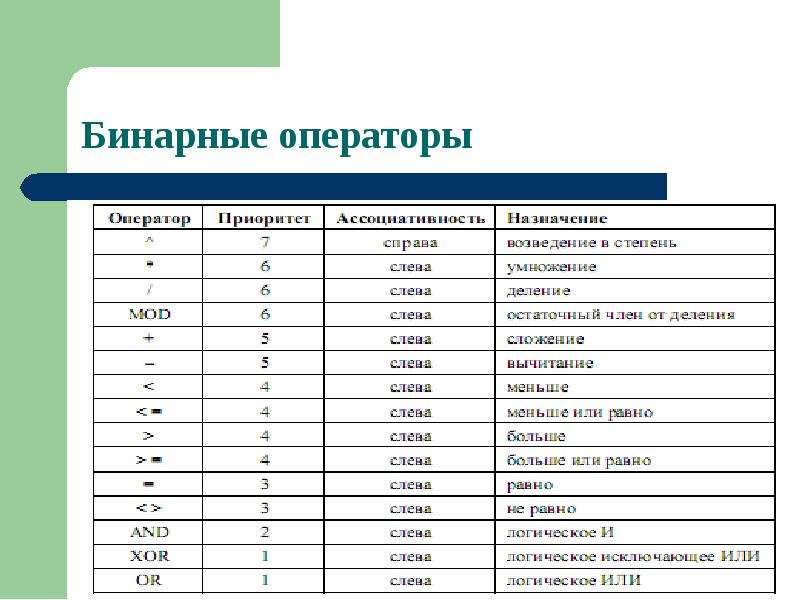

Слайд 19

Описание слайда:

Слайд 20

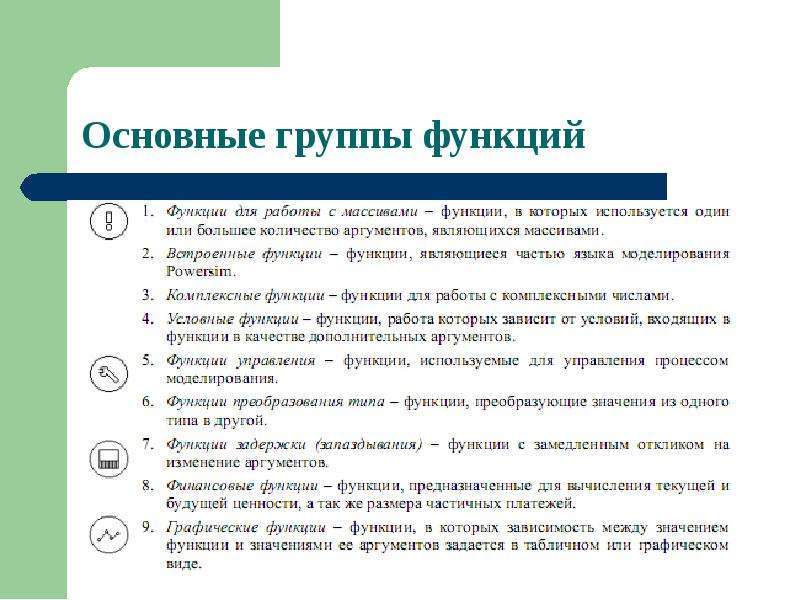

Описание слайда:

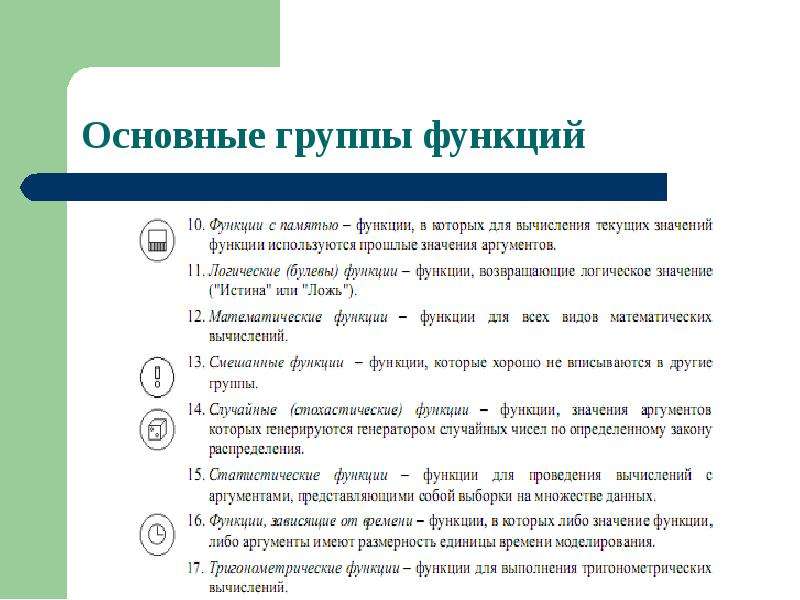

Слайд 21

Описание слайда:

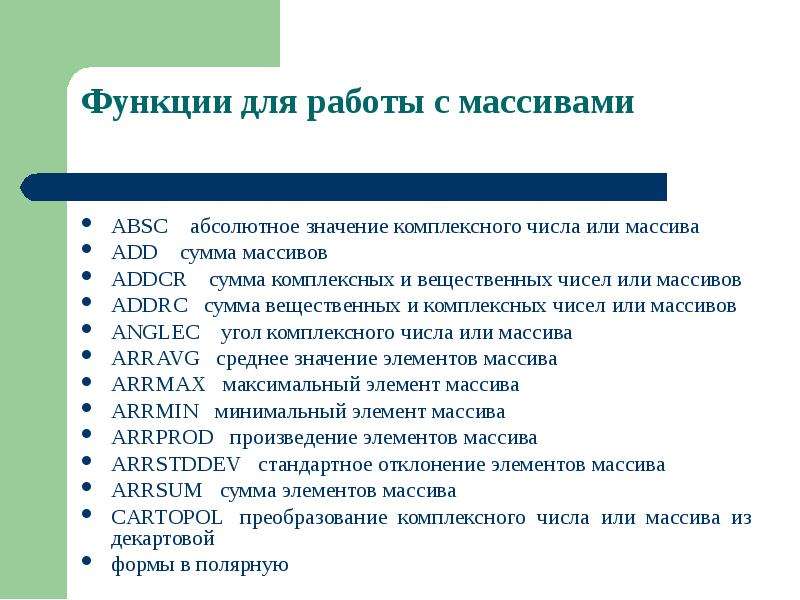

Слайд 22

ABSC абсолютное значение комплексного числа или массива ABSC абсолютное значение комплексного числа или массива ADD сумма массивов ADDCR сумма...

Описание слайда:

Слайд 23

Описание слайда:

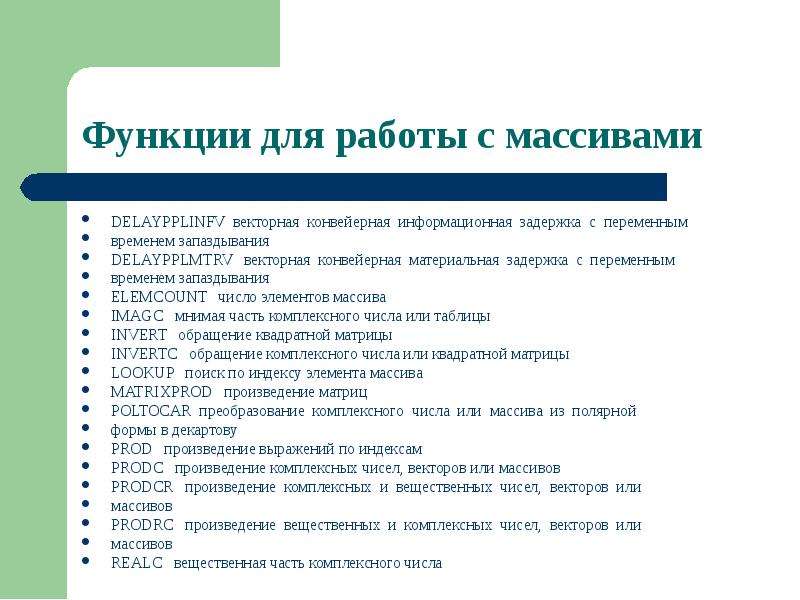

DELAYPPLINFV векторная конвейерная информационная задержка с переменным DELAYPPLINFV векторная конвейерная информационная задержка с переменным временем запаздывания DELAYPPLMTRV векторная конвейерная материальная задержка с переменным временем запаздывания ELEMCOUNT число элементов массива IMAGC мнимая часть комплексного числа или таблицы INVERT обращение квадратной матрицы INVERTC обращение комплексного числа или квадратной матрицы LOOKUP поиск по индексу элемента массива MATRIXPROD произведение матриц POLTOCAR преобразование комплексного числа или массива из полярной формы в декартову PROD произведение выражений по индексам PRODC произведение комплексных чисел, векторов или массивов PRODCR произведение комплексных и вещественных чисел, векторов или массивов PRODRC произведение вещественных и комплексных чисел, векторов или массивов REALC вещественная часть комплексного числа

Слайд 24

Описание слайда:

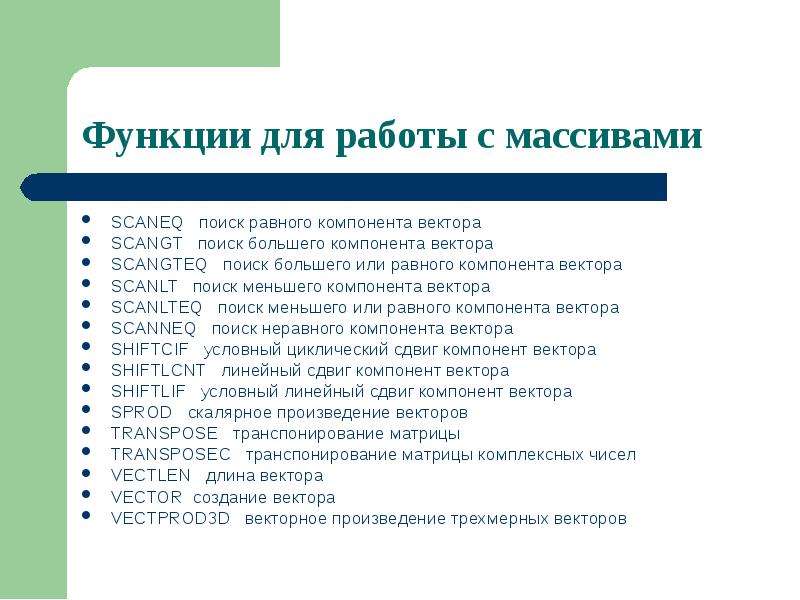

SCANEQ поиск равного компонента вектора SCANEQ поиск равного компонента вектора SCANGT поиск большего компонента вектора SCANGTEQ поиск большего или равного компонента вектора SCANLT поиск меньшего компонента вектора SCANLTEQ поиск меньшего или равного компонента вектора SCANNEQ поиск неравного компонента вектора SHIFTCIF условный циклический сдвиг компонент вектора SHIFTLCNT линейный сдвиг компонент вектора SHIFTLIF условный линейный сдвиг компонент вектора SPROD скалярное произведение векторов TRANSPOSE транспонирование матрицы TRANSPOSEC транспонирование матрицы комплексных чисел VECTLEN длина вектора VECTOR создание вектора VECTPROD3D векторное произведение трехмерных векторов

Слайд 25

Описание слайда:

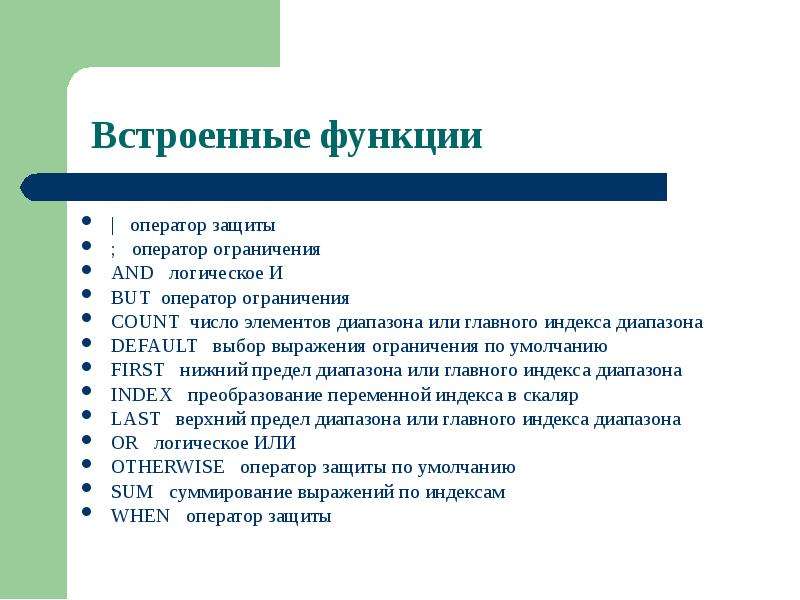

| оператор защиты | оператор защиты ; оператор ограничения AND логическое И BUT оператор ограничения COUNT число элементов диапазона или главного индекса диапазона DEFAULT выбор выражения ограничения по умолчанию FIRST нижний предел диапазона или главного индекса диапазона INDEX преобразование переменной индекса в скаляр LAST верхний предел диапазона или главного индекса диапазона OR логическое ИЛИ OTHERWISE оператор защиты по умолчанию SUM суммирование выражений по индексам WHEN оператор защиты

Слайд 26

Описание слайда:

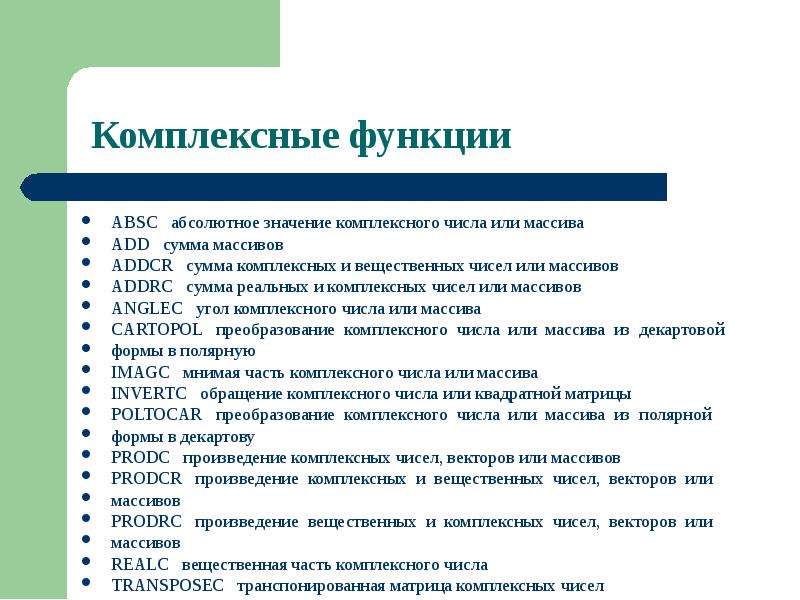

ABSC абсолютное значение комплексного числа или массива ABSC абсолютное значение комплексного числа или массива ADD сумма массивов ADDCR сумма комплексных и вещественных чисел или массивов ADDRC сумма реальных и комплексных чисел или массивов ANGLEC угол комплексного числа или массива CARTOPOL преобразование комплексного числа или массива из декартовой формы в полярную IMAGC мнимая часть комплексного числа или массива INVERTC обращение комплексного числа или квадратной матрицы POLTOCAR преобразование комплексного числа или массива из полярной формы в декартову PRODC произведение комплексных чисел, векторов или массивов PRODCR произведение комплексных и вещественных чисел, векторов или массивов PRODRC произведение вещественных и комплексных чисел, векторов или массивов REALC вещественная часть комплексного числа TRANSPOSEC транспонированная матрица комплексных чисел

Слайд 27

Описание слайда:

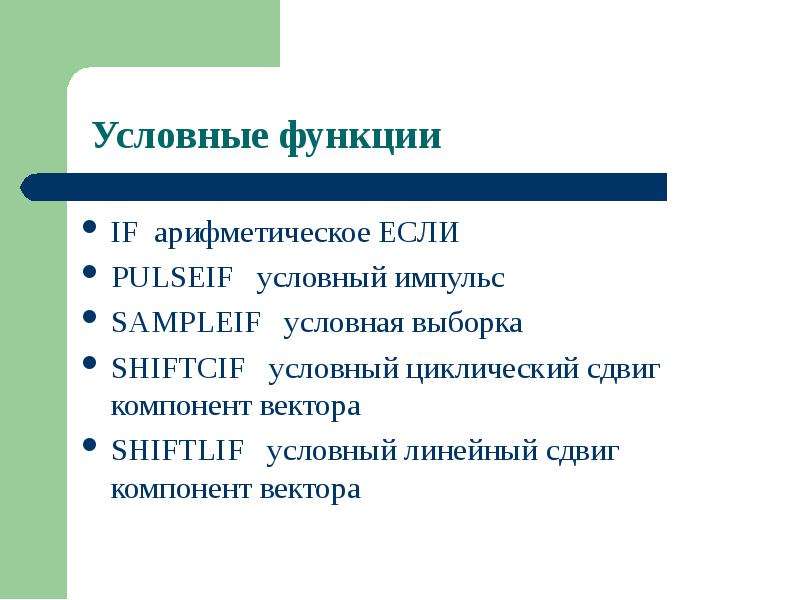

IF арифметическое ЕСЛИ IF арифметическое ЕСЛИ PULSEIF условный импульс SAMPLEIF условная выборка SHIFTCIF условный циклический сдвиг компонент вектора SHIFTLIF условный линейный сдвиг компонент вектора

Слайд 28

Описание слайда:

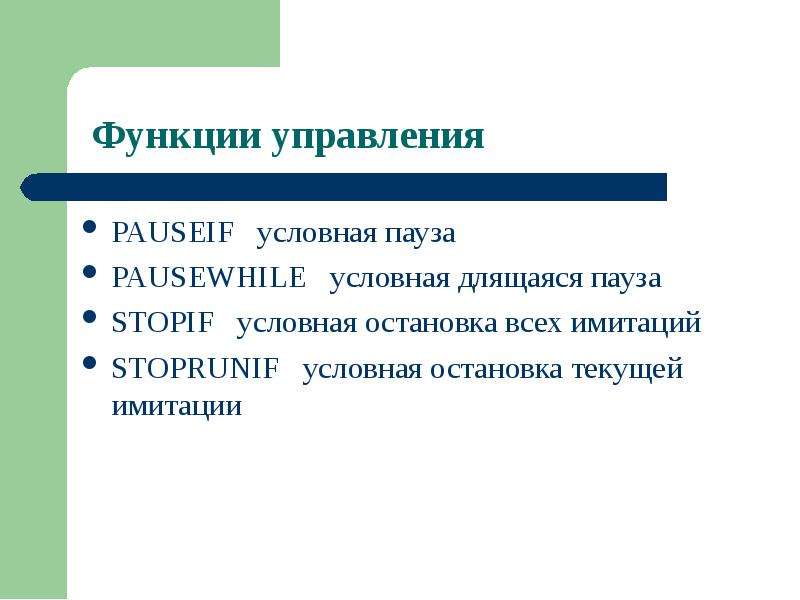

PAUSEIF условная пауза PAUSEIF условная пауза PAUSEWHILE условная длящаяся пауза STOPIF условная остановка всех имитаций STOPRUNIF условная остановка текущей имитации

Слайд 29

Описание слайда:

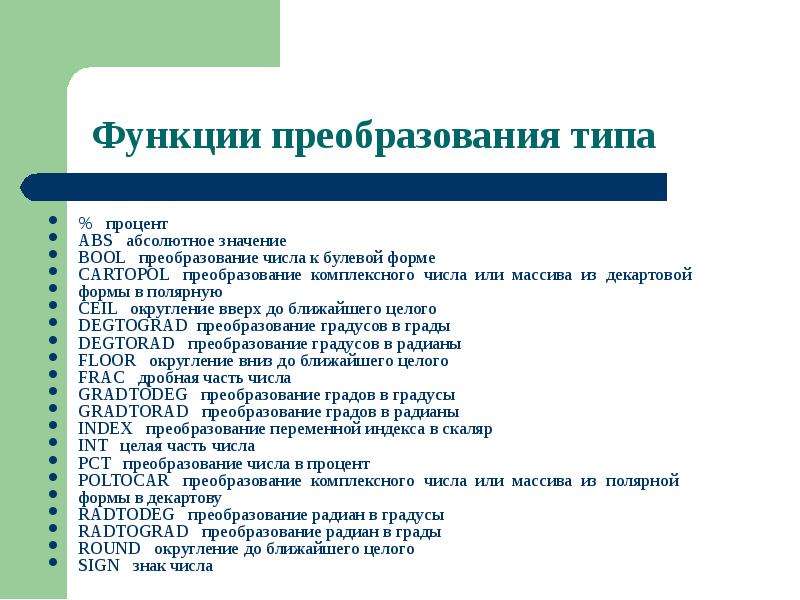

% процент % процент ABS абсолютное значение BOOL преобразование числа к булевой форме CARTOPOL преобразование комплексного числа или массива из декартовой формы в полярную CEIL округление вверх до ближайшего целого DEGTOGRAD преобразование градусов в грады DEGTORAD преобразование градусов в радианы FLOOR округление вниз до ближайшего целого FRAC дробная часть числа GRADTODEG преобразование градов в градусы GRADTORAD преобразование градов в радианы INDEX преобразование переменной индекса в скаляр INT целая часть числа PCT преобразование числа в процент POLTOCAR преобразование комплексного числа или массива из полярной формы в декартову RADTODEG преобразование радиан в градусы RADTOGRAD преобразование радиан в грады ROUND округление до ближайшего целого SIGN знак числа

Слайд 30

Описание слайда:

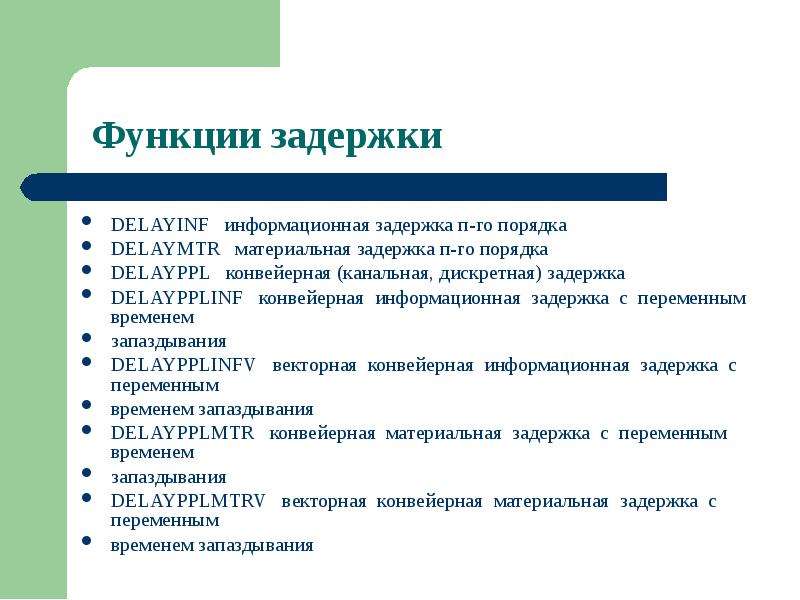

DELAYINF информационная задержка п-го порядка DELAYINF информационная задержка п-го порядка DELAYMTR материальная задержка п-го порядка DELAYPPL конвейерная (канальная, дискретная) задержка DELAYPPLINF конвейерная информационная задержка с переменным временем запаздывания DELAYPPLINFV векторная конвейерная информационная задержка с переменным временем запаздывания DELAYPPLMTR конвейерная материальная задержка с переменным временем запаздывания DELAYPPLMTRV векторная конвейерная материальная задержка с переменным временем запаздывания

Слайд 31

Описание слайда:

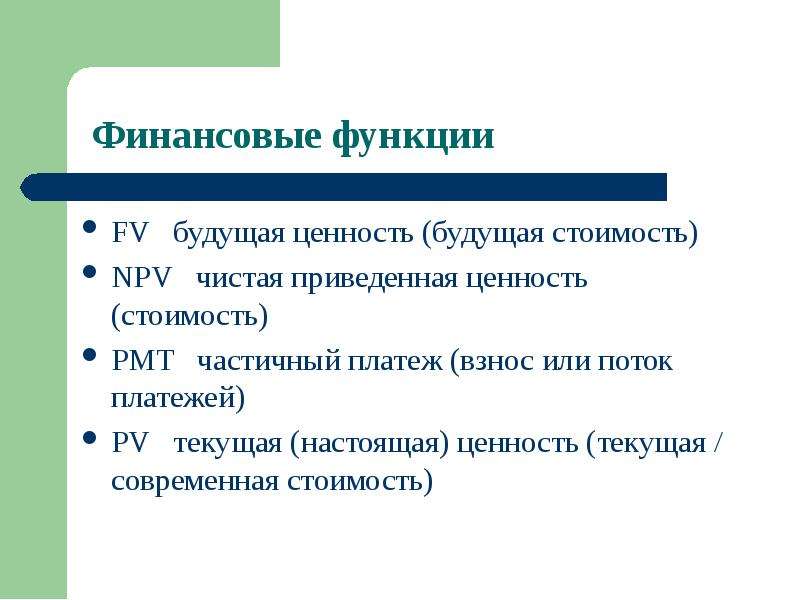

FV будущая ценность (будущая стоимость) FV будущая ценность (будущая стоимость) NPV чистая приведенная ценность (стоимость) PMT частичный платеж (взнос или поток платежей) PV текущая (настоящая) ценность (текущая / современная стоимость)

Слайд 32

Описание слайда:

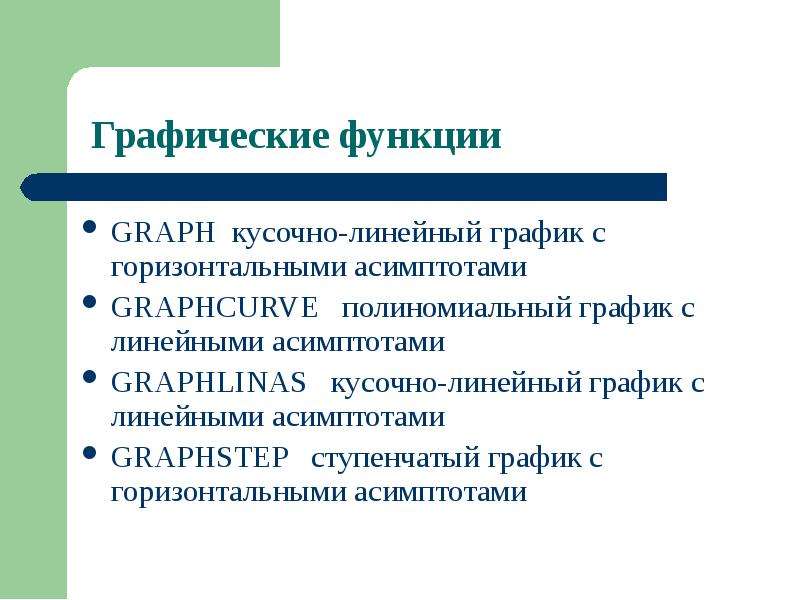

GRAPH кусочно-линейный график с горизонтальными асимптотами GRAPH кусочно-линейный график с горизонтальными асимптотами GRAPHCURVE полиномиальный график с линейными асимптотами GRAPHLINAS кусочно-линейный график с линейными асимптотами GRAPHSTEP ступенчатый график с горизонтальными асимптотами

Слайд 33

Описание слайда:

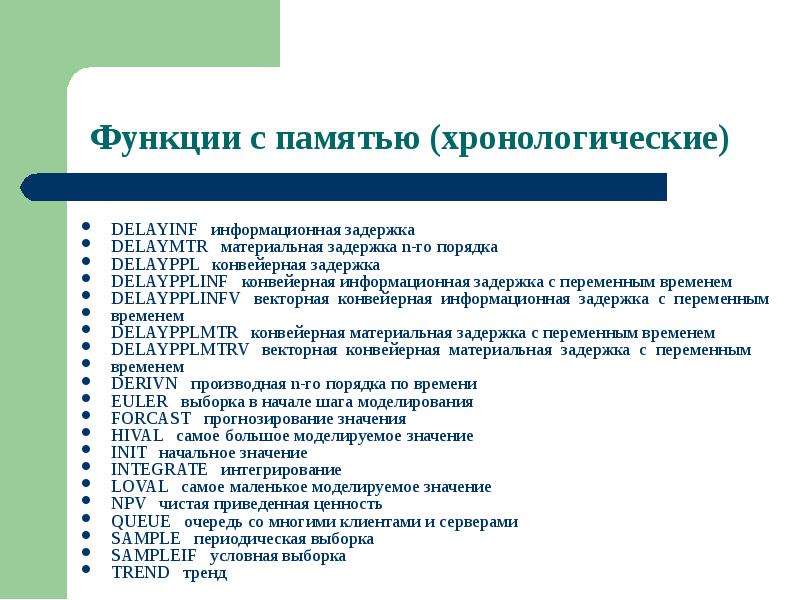

DELAYINF информационная задержка DELAYINF информационная задержка DELAYMTR материальная задержка n-го порядка DELAYPPL конвейерная задержка DELAYPPLINF конвейерная информационная задержка с переменным временем DELAYPPLINFV векторная конвейерная информационная задержка с переменным временем DELAYPPLMTR конвейерная материальная задержка с переменным временем DELAYPPLMTRV векторная конвейерная материальная задержка с переменным временем DERIVN производная n-го порядка по времени EULER выборка в начале шага моделирования FORCAST прогнозирование значения HIVAL самое большое моделируемое значение INIT начальное значение INTEGRATE интегрирование LOVAL самое маленькое моделируемое значение NPV чистая приведенная ценность QUEUE очередь со многими клиентами и серверами SAMPLE периодическая выборка SAMPLEIF условная выборка TREND тренд

Слайд 34

Описание слайда:

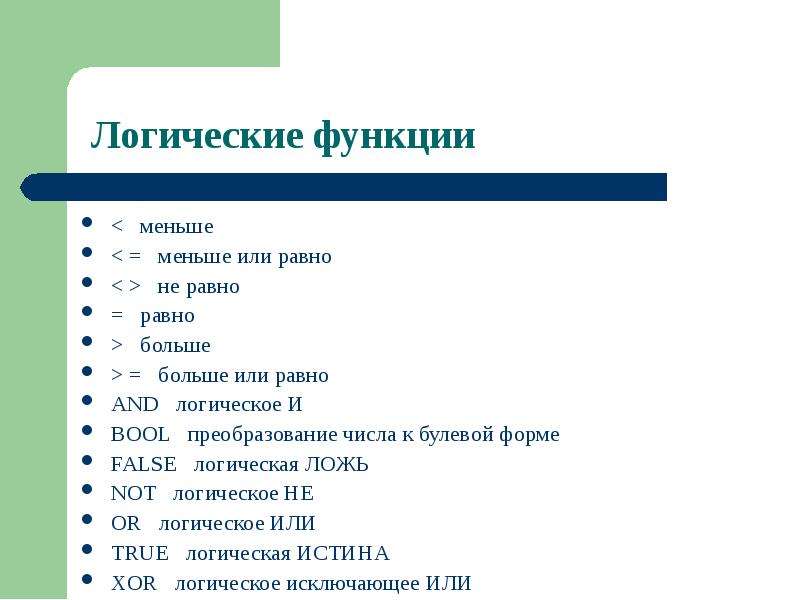

< меньше < меньше < = меньше или равно < > не равно = равно > больше > = больше или равно AND логическое И BOOL преобразование числа к булевой форме FALSE логическая ЛОЖЬ NOT логическое НЕ OR логическое ИЛИ TRUE логическая ИСТИНА XOR логическое исключающее ИЛИ

Слайд 35

Описание слайда:

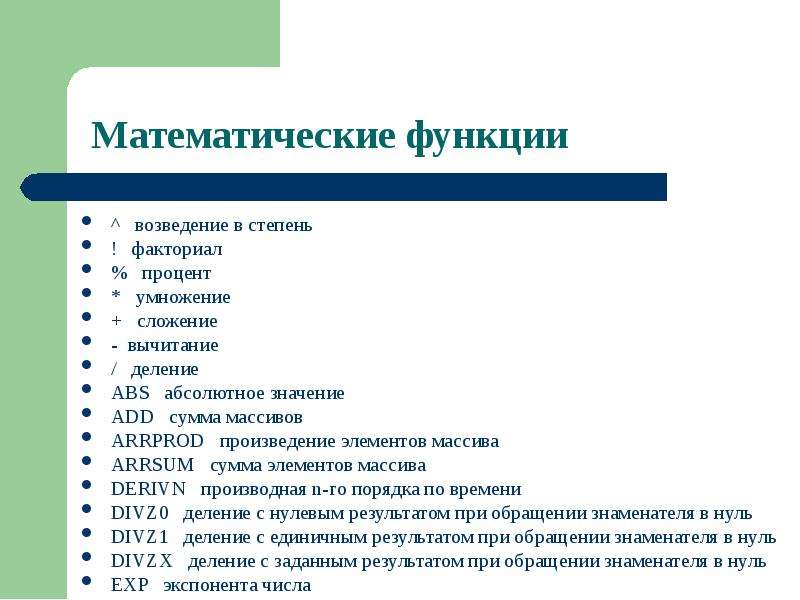

^ возведение в степень ^ возведение в степень ! факториал % процент * умножение + сложение - вычитание / деление ABS абсолютное значение ADD сумма массивов ARRPROD произведение элементов массива ARRSUM сумма элементов массива DERIVN производная n-го порядка по времени DIVZ0 деление с нулевым результатом при обращении знаменателя в нуль DIVZ1 деление с единичным результатом при обращении знаменателя в нуль DIVZX деление с заданным результатом при обращении знаменателя в нуль EXP экспонента числа

Слайд 36

Описание слайда:

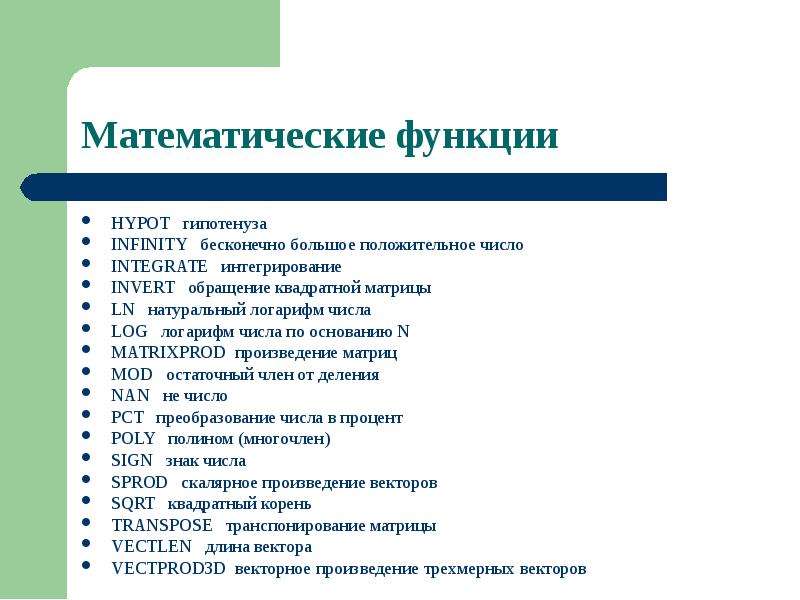

HYPOT гипотенуза HYPOT гипотенуза INFINITY бесконечно большое положительное число INTEGRATE интегрирование INVERT обращение квадратной матрицы LN натуральный логарифм числа LOG логарифм числа по основанию N MATRIXPROD произведение матриц MOD остаточный член от деления NAN не число PCT преобразование числа в процент POLY полином (многочлен) SIGN знак числа SPROD скалярное произведение векторов SQRT квадратный корень TRANSPOSE транспонирование матрицы VECTLEN длина вектора VECTPROD3D векторное произведение трехмерных векторов

Слайд 37

Описание слайда:

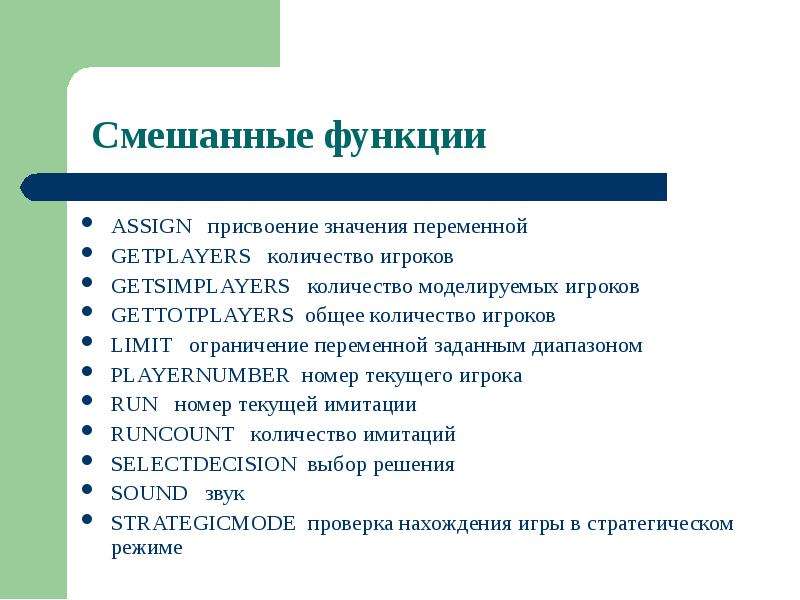

ASSIGN присвоение значения переменной ASSIGN присвоение значения переменной GETPLAYERS количество игроков GETSIMPLAYERS количество моделируемых игроков GETTOTPLAYERS общее количество игроков LIMIT ограничение переменной заданным диапазоном PLAYERNUMBER номер текущего игрока RUN номер текущей имитации RUNCOUNT количество имитаций SELECTDECISION выбор решения SOUND звук STRATEGICMODE проверка нахождения игры в стратегическом режиме

Слайд 38

Описание слайда:

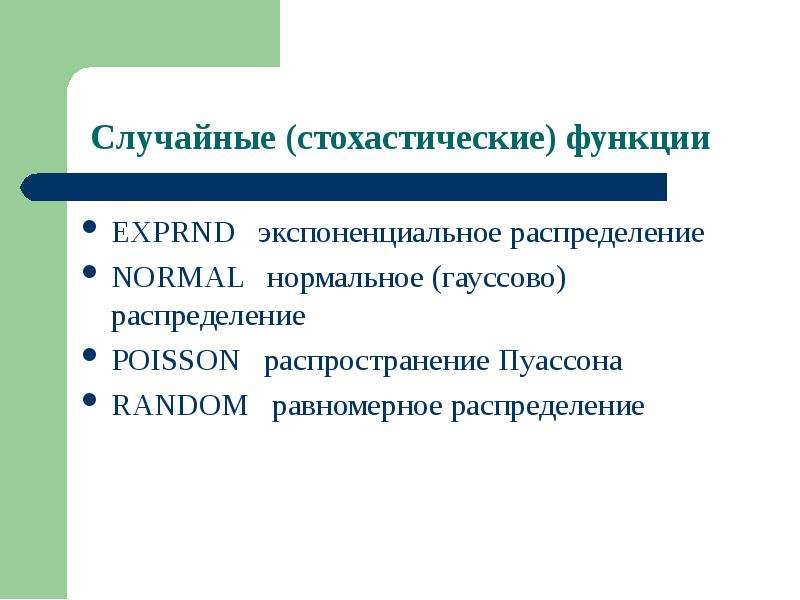

EXPRND экспоненциальное распределение EXPRND экспоненциальное распределение NORMAL нормальное (гауссово) распределение POISSON распространение Пуассона RANDOM равномерное распределение

Слайд 39

Описание слайда:

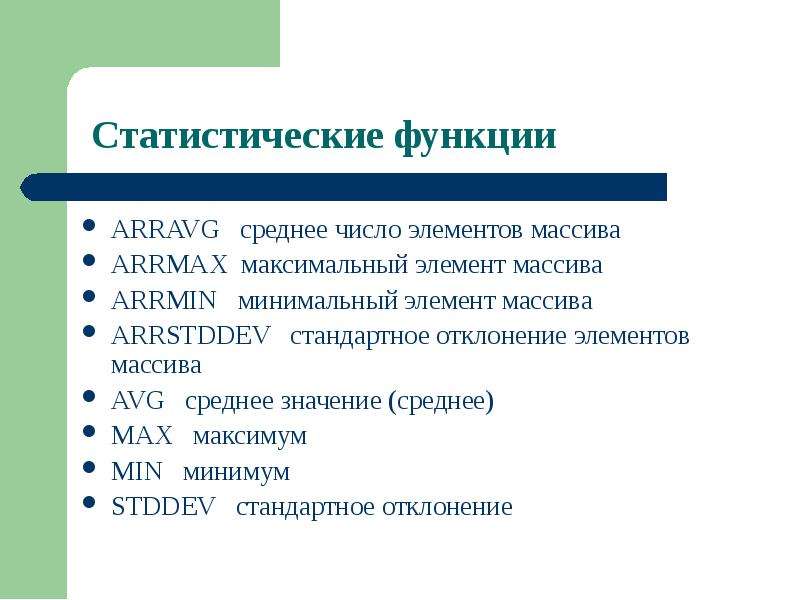

ARRAVG среднее число элементов массива ARRAVG среднее число элементов массива ARRMAX максимальный элемент массива ARRMIN минимальный элемент массива ARRSTDDEV стандартное отклонение элементов массива AVG среднее значение (среднее) MAX максимум MIN минимум STDDEV стандартное отклонение

Слайд 40

Описание слайда:

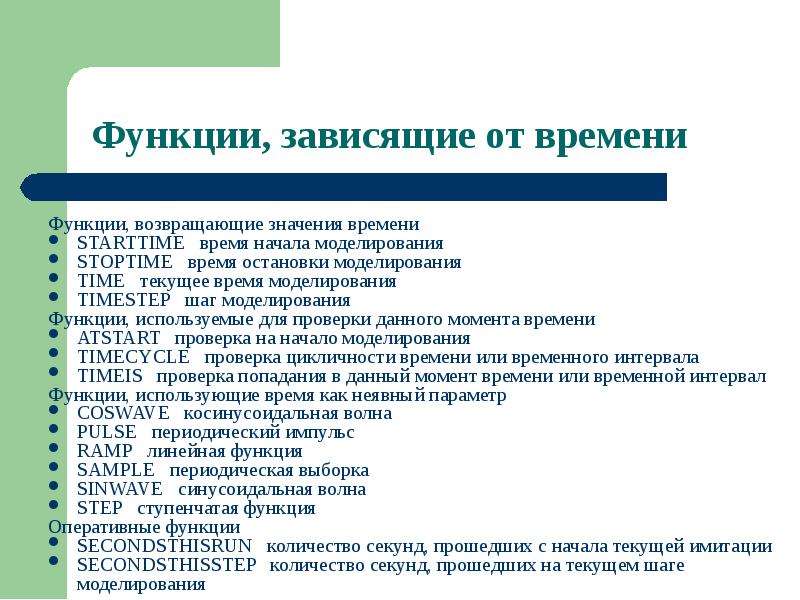

Функции, возвращающие значения времени Функции, возвращающие значения времени STARTTIME время начала моделирования STOPTIME время остановки моделирования TIME текущее время моделирования TIMESTEP шаг моделирования Функции, используемые для проверки данного момента времени ATSTART проверка на начало моделирования TIMECYCLE проверка цикличности времени или временного интервала TIMEIS проверка попадания в данный момент времени или временной интервал Функции, использующие время как неявный параметр COSWAVE косинусоидальная волна PULSE периодический импульс RAMP линейная функция SAMPLE периодическая выборка SINWAVE синусоидальная волна STEP ступенчатая функция Оперативные функции SECONDSTHISRUN количество секунд, прошедших с начала текущей имитации SECONDSTHISSTEP количество секунд, прошедших на текущем шаге моделирования

Слайд 41

Описание слайда:

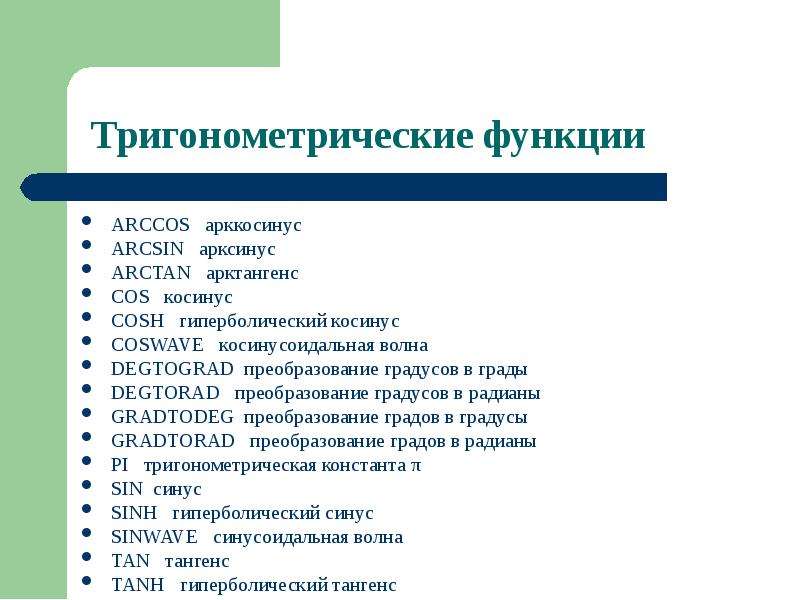

ARCCOS арккосинус ARCCOS арккосинус ARCSIN арксинус ARCTAN арктангенс COS косинус COSH гиперболический косинус COSWAVE косинусоидальная волна DEGTOGRAD преобразование градусов в грады DEGTORAD преобразование градусов в радианы GRADTODEG преобразование градов в градусы GRADTORAD преобразование градов в радианы PI тригонометрическая константа π SIN синус SINH гиперболический синус SINWAVE синусоидальная волна TAN тангенс TANH гиперболический тангенс
