Слайд 1

Описание слайда:

Инженерная графика Лекция 4 Киселева Наталья Николаевна, канд. пед. наук

Слайд 2

Описание слайда:

Соединение части вида и разреза

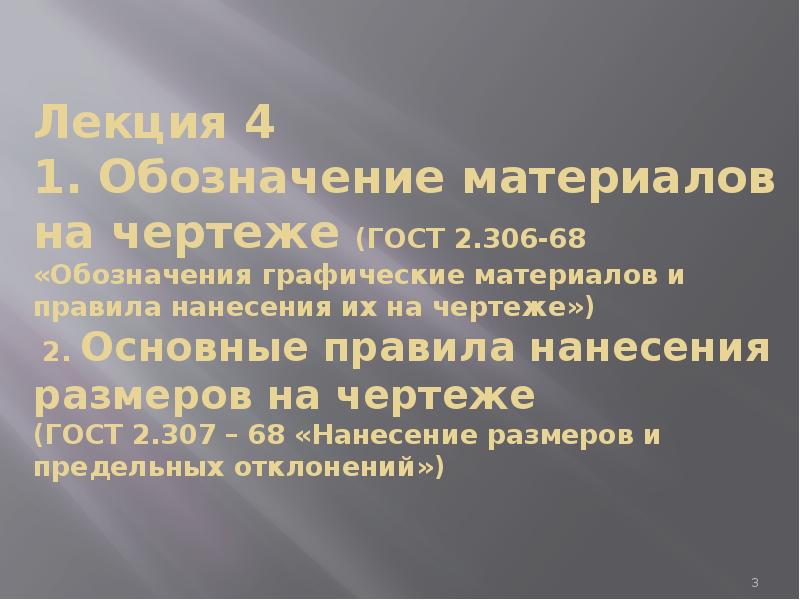

Слайд 3

Описание слайда:

Лекция 4 1. Обозначение материалов на чертеже (ГОСТ 2.306-68 «Обозначения графические материалов и правила нанесения их на чертеже») 2. Основные правила нанесения размеров на чертеже (ГОСТ 2.307 – 68 «Нанесение размеров и предельных отклонений»)

Слайд 4

Описание слайда:

Обозначения графические материалов и правила нанесения их на чертеже (ГОСТ 2.306-68)

Слайд 5

Описание слайда:

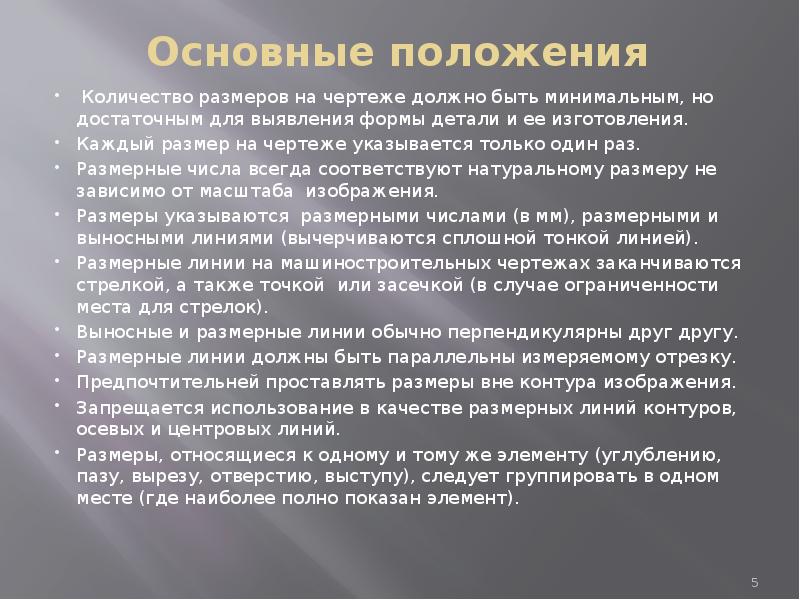

Основные положения Количество размеров на чертеже должно быть минимальным, но достаточным для выявления формы детали и ее изготовления. Каждый размер на чертеже указывается только один раз. Размерные числа всегда соответствуют натуральному размеру не зависимо от масштаба изображения. Размеры указываются размерными числами (в мм), размерными и выносными линиями (вычерчиваются сплошной тонкой линией). Размерные линии на машиностроительных чертежах заканчиваются стрелкой, а также точкой или засечкой (в случае ограниченности места для стрелок). Выносные и размерные линии обычно перпендикулярны друг другу. Размерные линии должны быть параллельны измеряемому отрезку. Предпочтительней проставлять размеры вне контура изображения. Запрещается использование в качестве размерных линий контуров, осевых и центровых линий. Размеры, относящиеся к одному и тому же элементу (углублению, пазу, вырезу, отверстию, выступу), следует группировать в одном месте (где наиболее полно показан элемент).

Слайд 6

Описание слайда:

Изображение стрелок размерных линий

Слайд 7

Описание слайда:

Нанесение размерных линий Выносная линия должна выходить за концы стрелок размерной линии на 1 – 5 мм. Минимальное расстояние между размерной линией и линией контура – 10 мм. Минимальное расстояние между параллельными размерными линиями – 7 мм.

Слайд 8

Описание слайда:

Нанесение размерных линий Необходимо избегать пересечения размерных и выносных линий (сначала проставляются размеры мелких элементов, затем крупных и габаритные размеры)

Слайд 9

Описание слайда:

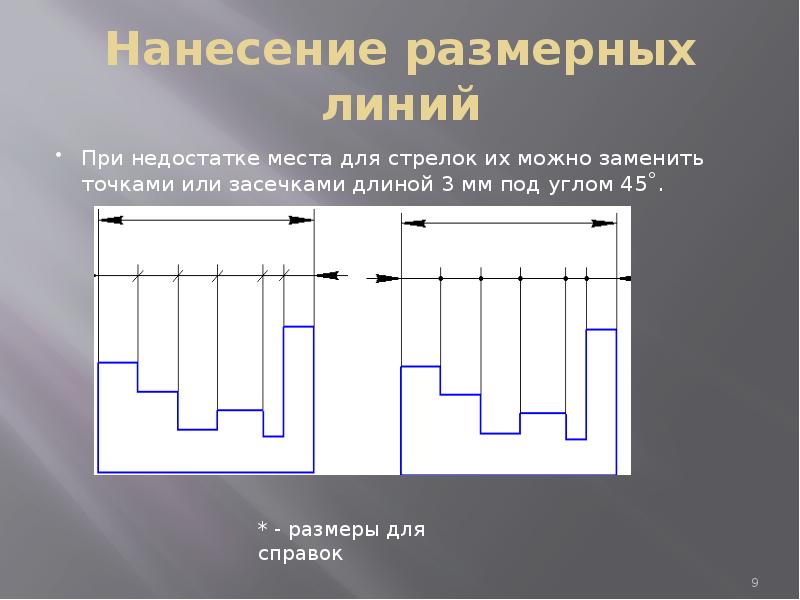

Нанесение размерных линий При недостатке места для стрелок их можно заменить точками или засечками длиной 3 мм под углом 45˚.

Слайд 10

Описание слайда:

Допустимый вариант нанесения размерной линии

Слайд 11

Описание слайда:

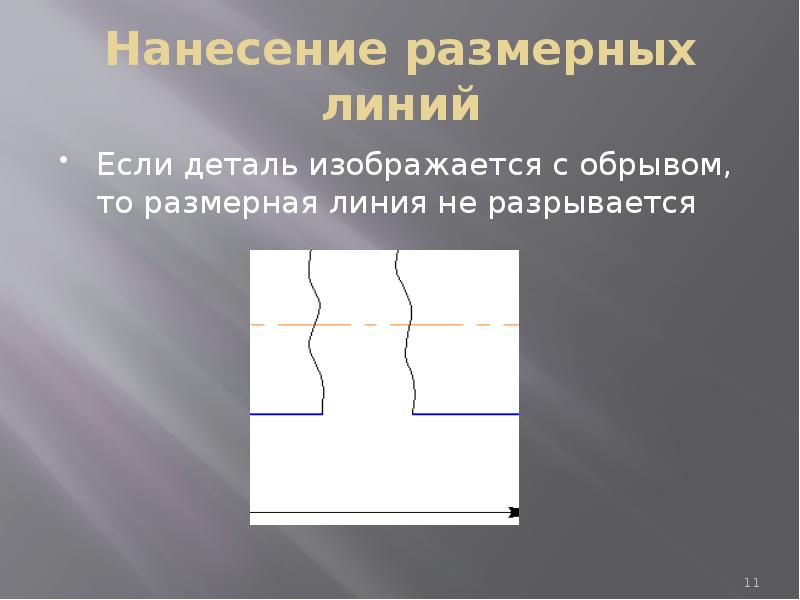

Нанесение размерных линий Если деталь изображается с обрывом, то размерная линия не разрывается

Слайд 12

Описание слайда:

Нанесение размерных линий Допускается размерную линию проводить с обрывом: - при обозначении диаметра окружности ( размерная линия обрывается за центром окружности) ; - при совмещении вида и разреза (обрыв выполняется дальше оси симметрии или линии обрыва)
