Слайд 1

Описание слайда:

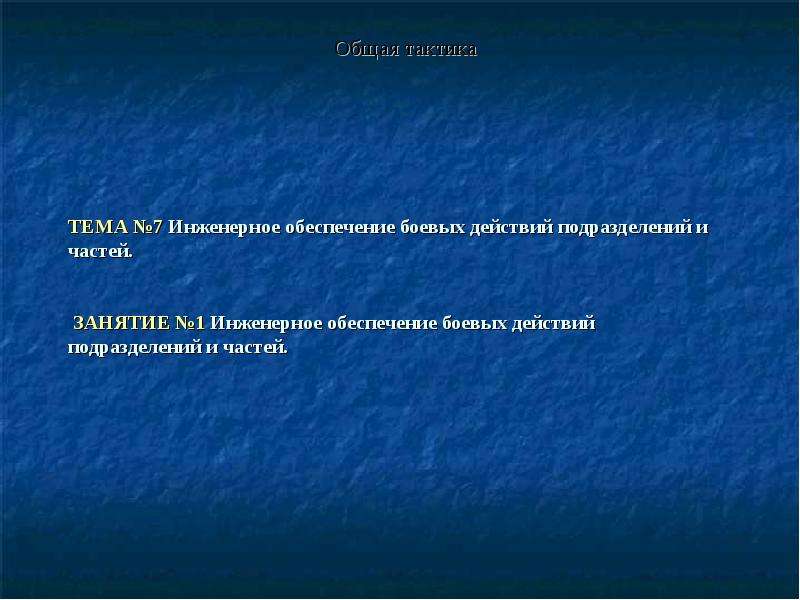

ТЕМА №7 Инженерное обеспечение боевых действий подразделений и частей. ЗАНЯТИЕ №1 Инженерное обеспечение боевых действий подразделений и частей. Общая тактика

Слайд 2

Описание слайда:

УЧЕБНЫЕ ВОПРОСЫ: 1.Сущность, цель и основные задачи инженерного обеспечения боевых действий. Требования, предъявляемые к инженерному обеспечению боя. Виды и назначение укрытий. 2. Назначение, классификация инженерных боеприпасов. Правила обращения с взрывчатыми веществами.Назначение, классификация инженерных заграждений и их характеристики. Задачи инженерного обеспечения, выполняемые в подразделениях радиоэлектронной разведки. Инженерное оборудование позиции подразделения радиоэлектронной разведки. 3.Назначение, устройство и порядок использования средств маскировки промышленного изготовления, применяемых в подразделениях радиоэлектронной разведки.

Слайд 3

Описание слайда:

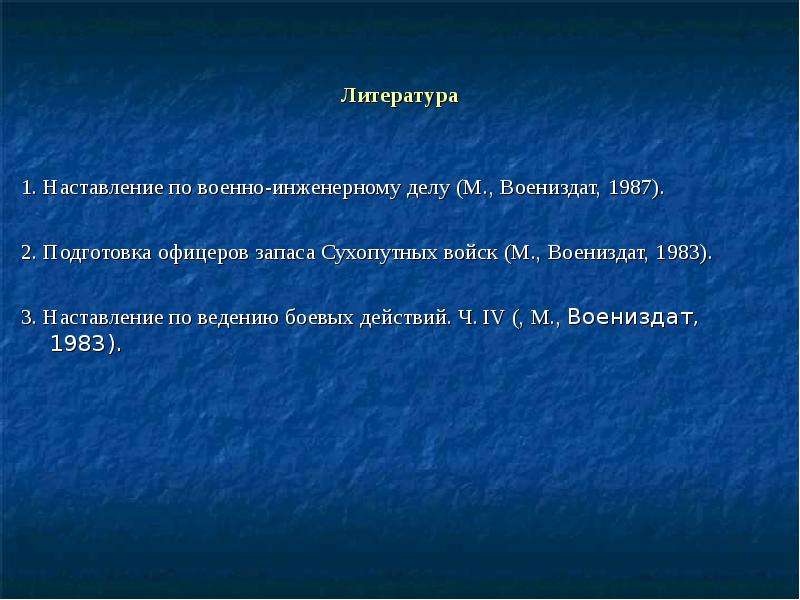

Литература 1. Наставление по военно-инженерному делу (М., Воениздат, 1987). 2. Подготовка офицеров запаса Сухопутных войск (М., Воениздат, 1983). 3. Наставление по ведению боевых действий. Ч. IV (, М., Воениздат, 1983).

Слайд 4

Описание слайда:

1.Сущность, цель и основные задачи инженерного обеспечения боевых действий. Требования, предъявляемые к инженерному обеспечению боя. Виды и назначение укрытий. Инженерное обеспечение включает: инженерную разведку противника, местности и объектов; фортификационное оборудование опорных пунктов, позиций и районов расположение подразделений; осуществление инженерных мероприятий по маскировке и защите от ВТО: устройство инженерных заграждений; проделывание проходов в заграждениях, разрушениях и устройство переходов через препятствия; оборудование и содержание переправ; добыча, очистка воды и оборудование пунктов водоснабжение; Степень и характер инженерного оборудования зависят от наличия времени и материалов, характера местности и времени года, а также от усиления средствами механизации инженерных работ.

Слайд 5

Описание слайда:

Задачи инженерного обеспечения: Задачи инженерного обеспечения: - осуществление фортификационного оборудования и маскировки занимаемых районов и позиций. - устройство минно-взрывных и других заграждений для прикрытия своих позиций и преодоления заграждения противника.. - форсирование водных преград вброд, под водой, на местных средствах и на плавающей боевой технике, переправа на десантных и паромных переправочных средствах и по мостам. - прокладывание и обозначение колонных путей - подрыв боевой техники, вооружения и других объектов - добыча и очистка воды с использованием табельных средств - возведение полевых жилых и хозяйственных построек - ведение борьбы с пожарами

Слайд 6

Описание слайда:

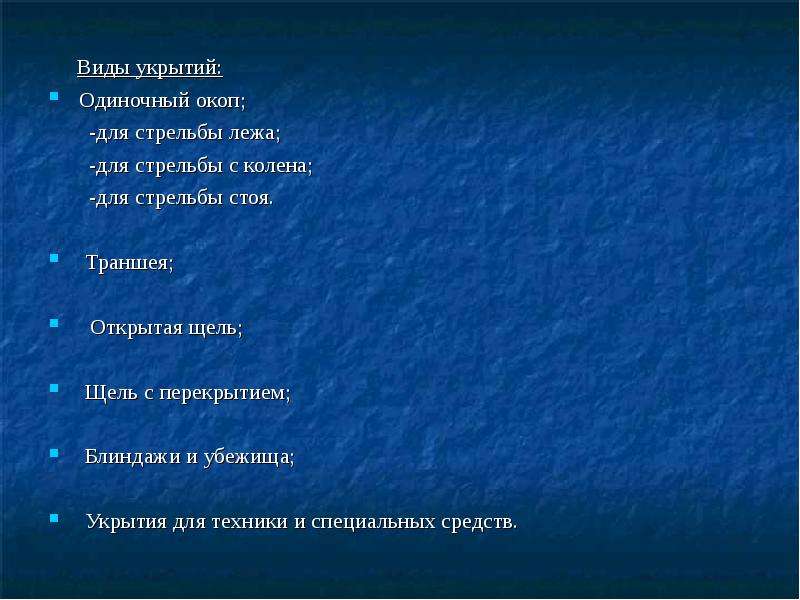

Виды укрытий: Виды укрытий: Одиночный окоп; -для стрельбы лежа; -для стрельбы с колена; -для стрельбы стоя. Траншея; Открытая щель; Щель с перекрытием; Блиндажи и убежища; Укрытия для техники и специальных средств.

Слайд 7

Описание слайда:

Окоп для стрельбы из автомата (лежа) Окоп для стрельбы из автомата (стоя) Рисунок 1. Одиночный окоп для стрельбы лежа (рис. 1) состоит из выемки в грунте длиной 170 см, шириной 60 см, глубиной 30 см и бруствера высотой до 30 см. Для удобства стрельбы (опоры локтями) в передней части выемки оставляется ступенька шириной 25 – 30 см.При ведении огня из окопа в сторону одного из флангов высота бруствера со стороны противника (с фронта) делается на 20 см больше, чем в секторе обстрела.

Слайд 8

Описание слайда:

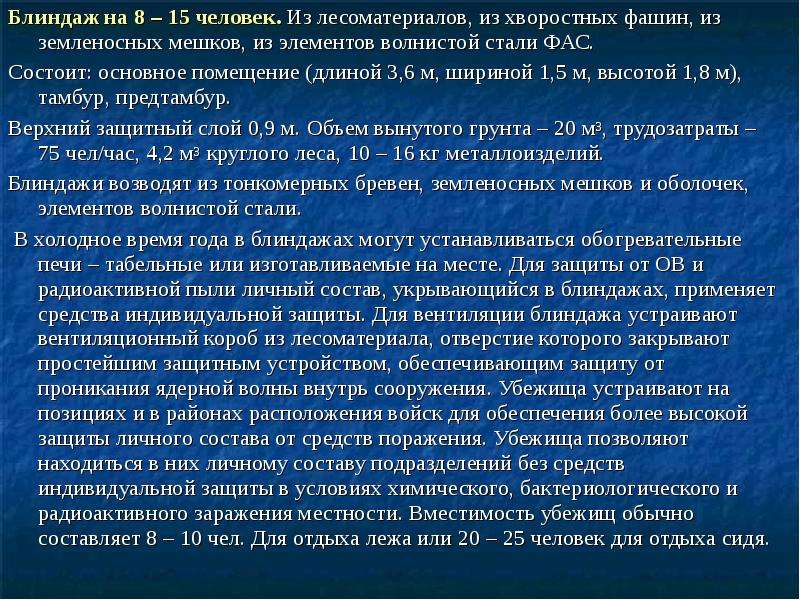

Блиндаж на 8 – 15 человек. Из лесоматериалов, из хворостных фашин, из земленосных мешков, из элементов волнистой стали ФАС. Блиндаж на 8 – 15 человек. Из лесоматериалов, из хворостных фашин, из земленосных мешков, из элементов волнистой стали ФАС. Состоит: основное помещение (длиной 3,6 м, шириной 1,5 м, высотой 1,8 м), тамбур, предтамбур. Верхний защитный слой 0,9 м. Объем вынутого грунта – 20 м3, трудозатраты – 75 чел/час, 4,2 м3 круглого леса, 10 – 16 кг металлоизделий. Блиндажи возводят из тонкомерных бревен, земленосных мешков и оболочек, элементов волнистой стали. В холодное время года в блиндажах могут устанавливаться обогревательные печи – табельные или изготавливаемые на месте. Для защиты от ОВ и радиоактивной пыли личный состав, укрывающийся в блиндажах, применяет средства индивидуальной защиты. Для вентиляции блиндажа устраивают вентиляционный короб из лесоматериала, отверстие которого закрывают простейшим защитным устройством, обеспечивающим защиту от проникания ядерной волны внутрь сооружения. Убежища устраивают на позициях и в районах расположения войск для обеспечения более высокой защиты личного состава от средств поражения. Убежища позволяют находиться в них личному составу подразделений без средств индивидуальной защиты в условиях химического, бактериологического и радиоактивного заражения местности. Вместимость убежищ обычно составляет 8 – 10 чел. Для отдыха лежа или 20 – 25 человек для отдыха сидя.

Слайд 9

Описание слайда:

Схема открытой щели для личного состава Схема открытой щели для личного состава

Слайд 10

Описание слайда:

Перекрытая щель на отделение (расчет, экипаж) Перекрытая щель на отделение (расчет, экипаж)

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

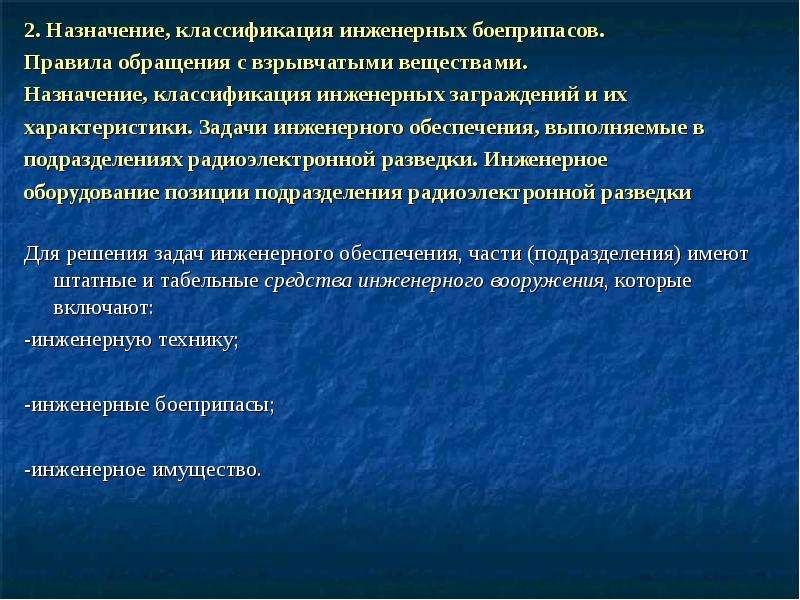

2. Назначение, классификация инженерных боеприпасов. 2. Назначение, классификация инженерных боеприпасов. Правила обращения с взрывчатыми веществами. Назначение, классификация инженерных заграждений и их характеристики. Задачи инженерного обеспечения, выполняемые в подразделениях радиоэлектронной разведки. Инженерное оборудование позиции подразделения радиоэлектронной разведки Для решения задач инженерного обеспечения, части (подразделения) имеют штатные и табельные средства инженерного вооружения, которые включают: -инженерную технику; -инженерные боеприпасы; -инженерное имущество.

Слайд 13

Описание слайда:

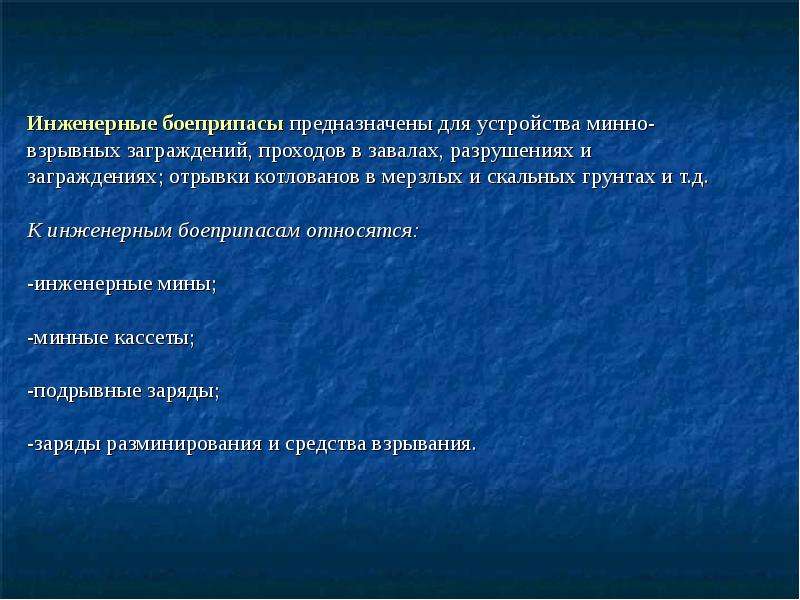

Инженерные боеприпасы предназначены для устройства минно-взрывных заграждений, проходов в завалах, разрушениях и заграждениях; отрывки котлованов в мерзлых и скальных грунтах и т.д. К инженерным боеприпасам относятся: -инженерные мины; -минные кассеты; -подрывные заряды; -заряды разминирования и средства взрывания.

Слайд 14

Описание слайда:

Инженерные заграждения по способу воздействия на противника подразделяются на Инженерные заграждения по способу воздействия на противника подразделяются на минно-взрывные невзрывные комбинированные. По предназначению они бывают противотанковые, противопехотные, противодесантные, смешанные. Минно-взрывные заграждения составляют основу инженерных заграждений и устанавливаются в виде минных полей, групп мин и отдельных мин.

Слайд 15

Описание слайда:

Невзрывные заграждения по назначению подразделяются на Невзрывные заграждения по назначению подразделяются на -противопехотные -противотанковые. К противотанковым относятся -рвы, -эскарпы, -контрэскарпы, -надолбы, -барьеры, -завалы.

Слайд 16

Описание слайда:

Инженерная техника предназначена для механизации работ и состоит в основном на вооружении инженерных частей и подразделений. Она имеется также в составе частей и подразделений родов войск, специальных войск и тыла. Инженерная техника предназначена для механизации работ и состоит в основном на вооружении инженерных частей и подразделений. Она имеется также в составе частей и подразделений родов войск, специальных войск и тыла. К инженерной технике относятся: -машины для устройства и преодоления заграждений и разрушений, ведения инженерной разведки, добычи и очистки воды; -оборудования переправ (понтонные парки, гусеничные плавающие транспортеры и самоходные паромы, буксирно-моторные катера, десантные лодки, механизированные мосты); -дорожные, землеройные, мотостроительные, лесопильные и грузоподъемные машины; -электроустановки общевойскового назначения; -подвижные средства обслуживания и ремонта.

Слайд 17

Описание слайда:

Инженерное имущество используется при разведке местности и объектов, фортификационном оборудовании позиционных районов, маскировке войск и объектов, устройстве и преодолении инженерных заграждений, оборудования пунктов водоснабжения, строительстве мостов и ремонте инженерной техники. Инженерное имущество используется при разведке местности и объектов, фортификационном оборудовании позиционных районов, маскировке войск и объектов, устройстве и преодолении инженерных заграждений, оборудования пунктов водоснабжения, строительстве мостов и ремонте инженерной техники. К инженерному имуществу относятся: -средства разведки и разминирования, используемые для занятий по специальной подготовке инженерных частей (подразделений) и инженерной подготовке родов войск; -фортификационные сооружения промышленного изготовления; маскировочные средства; -шанцевый инструмент и другие, расходные и табельные вспомогательные инженерные средства, поступающие по нормам снабжения и предназначенные для выполнения задач инженерного обеспечения; -агрегаты, узлы и запасные части к инженерной технике и техническая документация; -учебно-тренировочные средства (тренажеры, макеты, стенды и др.), используемые для занятий по специальной подготовке инженерных частей (подразделений) и инженерной подготовке родов войск.

Слайд 18

Описание слайда:

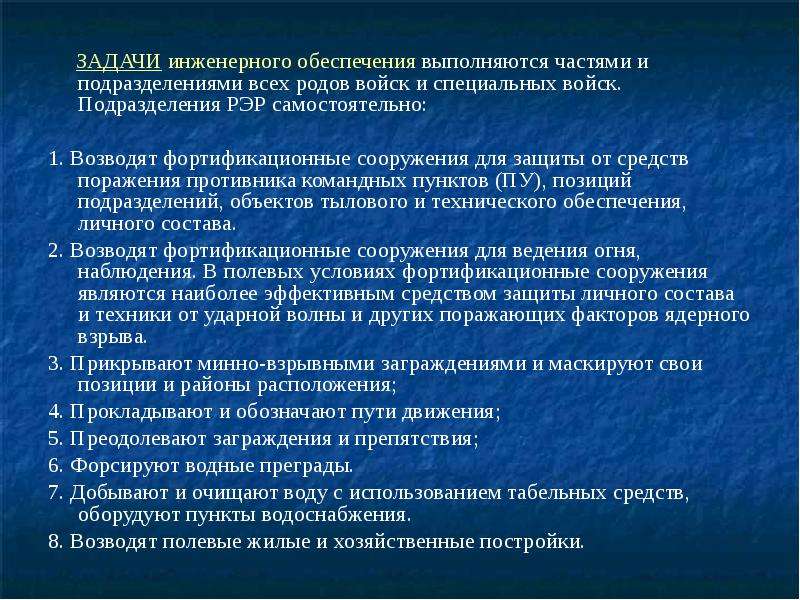

ЗАДАЧИ инженерного обеспечения выполняются частями и подразделениями всех родов войск и специальных войск. Подразделения РЭР самостоятельно: ЗАДАЧИ инженерного обеспечения выполняются частями и подразделениями всех родов войск и специальных войск. Подразделения РЭР самостоятельно: 1. Возводят фортификационные сооружения для защиты от средств поражения противника командных пунктов (ПУ), позиций подразделений, объектов тылового и технического обеспечения, личного состава. 2. Возводят фортификационные сооружения для ведения огня, наблюдения. В полевых условиях фортификационные сооружения являются наиболее эффективным средством защиты личного состава и техники от ударной волны и других поражающих факторов ядерного взрыва. 3. Прикрывают минно-взрывными заграждениями и маскируют свои позиции и районы расположения; 4. Прокладывают и обозначают пути движения; 5. Преодолевают заграждения и препятствия; 6. Форсируют водные преграды. 7. Добывают и очищают воду с использованием табельных средств, оборудуют пункты водоснабжения. 8. Возводят полевые жилые и хозяйственные постройки.

Слайд 19

Описание слайда:

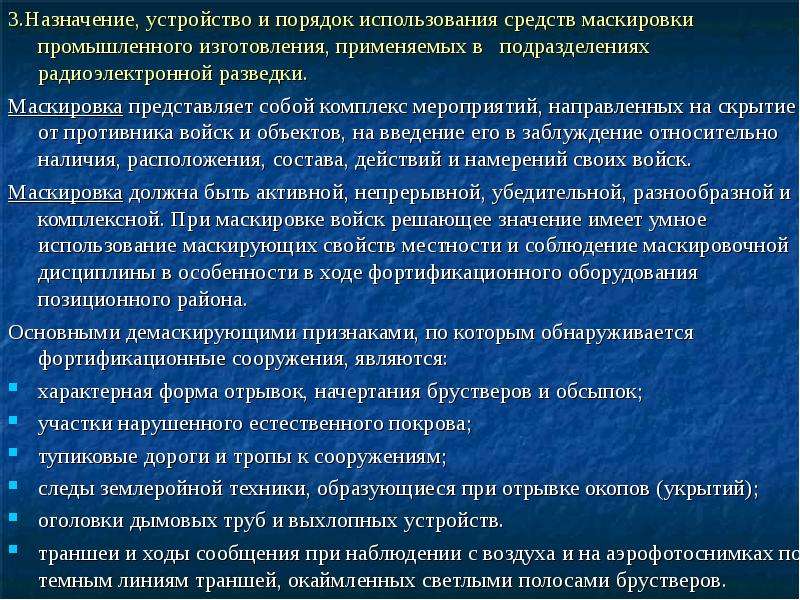

3.Назначение, устройство и порядок использования средств маскировки промышленного изготовления, применяемых в подразделениях радиоэлектронной разведки. 3.Назначение, устройство и порядок использования средств маскировки промышленного изготовления, применяемых в подразделениях радиоэлектронной разведки. Маскировка представляет собой комплекс мероприятий, направленных на скрытие от противника войск и объектов, на введение его в заблуждение относительно наличия, расположения, состава, действий и намерений своих войск. Маскировка должна быть активной, непрерывной, убедительной, разнообразной и комплексной. При маскировке войск решающее значение имеет умное использование маскирующих свойств местности и соблюдение маскировочной дисциплины в особенности в ходе фортификационного оборудования позиционного района. Основными демаскирующими признаками, по которым обнаруживается фортификационные сооружения, являются: характерная форма отрывок, начертания брустверов и обсыпок; участки нарушенного естественного покрова; тупиковые дороги и тропы к сооружениям; следы землеройной техники, образующиеся при отрывке окопов (укрытий); оголовки дымовых труб и выхлопных устройств. траншеи и ходы сообщения при наблюдении с воздуха и на аэрофотоснимках по темным линиям траншей, окаймленных светлыми полосами брустверов.

Слайд 20

Описание слайда:

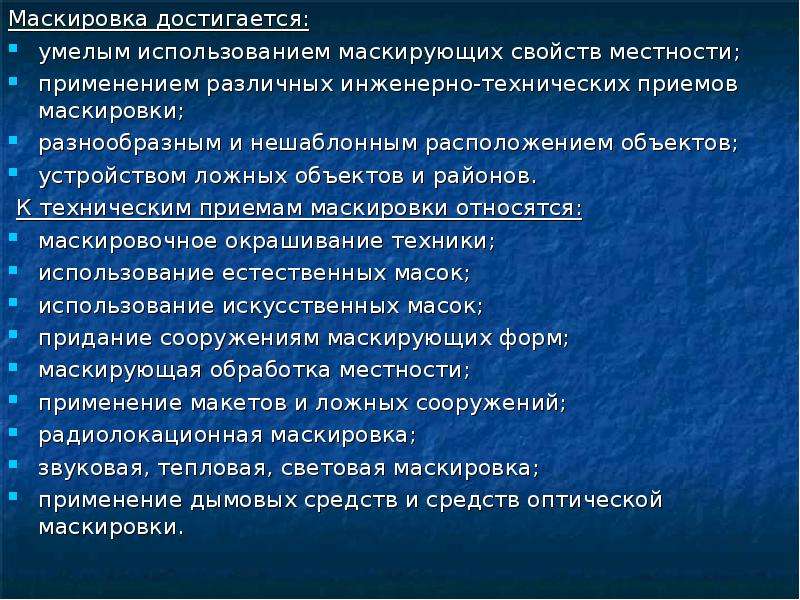

Маскировка достигается: Маскировка достигается: умелым использованием маскирующих свойств местности; применением различных инженерно-технических приемов маскировки; разнообразным и нешаблонным расположением объектов; устройством ложных объектов и районов. К техническим приемам маскировки относятся: маскировочное окрашивание техники; использование естественных масок; использование искусственных масок; придание сооружениям маскирующих форм; маскирующая обработка местности; применение макетов и ложных сооружений; радиолокационная маскировка; звуковая, тепловая, световая маскировка; применение дымовых средств и средств оптической маскировки.

Слайд 21

Описание слайда:

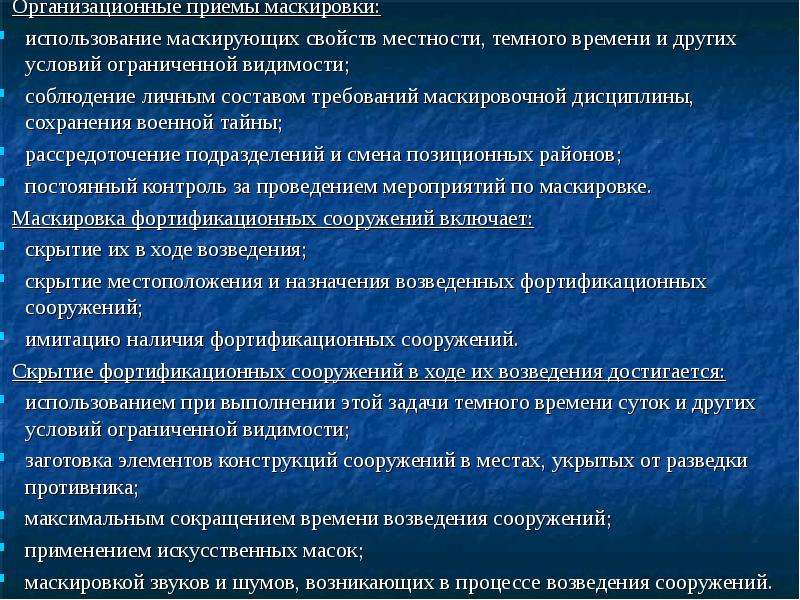

Организационные приемы маскировки: Организационные приемы маскировки: использование маскирующих свойств местности, темного времени и других условий ограниченной видимости; соблюдение личным составом требований маскировочной дисциплины, сохранения военной тайны; рассредоточение подразделений и смена позиционных районов; постоянный контроль за проведением мероприятий по маскировке. Маскировка фортификационных сооружений включает: скрытие их в ходе возведения; скрытие местоположения и назначения возведенных фортификационных сооружений; имитацию наличия фортификационных сооружений. Скрытие фортификационных сооружений в ходе их возведения достигается: использованием при выполнении этой задачи темного времени суток и других условий ограниченной видимости; заготовка элементов конструкций сооружений в местах, укрытых от разведки противника; максимальным сокращением времени возведения сооружений; применением искусственных масок; маскировкой звуков и шумов, возникающих в процессе возведения сооружений.

Слайд 22

Описание слайда:

Виды окрашивания: Виды окрашивания: защитная окраска – одноцветная, близкая к цвету окружающего фона; подражательная (имитирующая) окраска – многоцветная, воспроизводящая цветовой рисунок фона; деформирующая (искажающая) окраска – многоцветная, состоящая из различных по форме пятен. Свето-звукомаскировка: светомаскировка включает затемнение и маскировочное освещение; звукомаскировка включает: звукопоглотители; обеспечение условий тишины и т. д. В ходе оборудования позиций и районов необходимо предусмотреть возможность маневра подразделений, используя военные дороги, колонные пути и переправы.

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

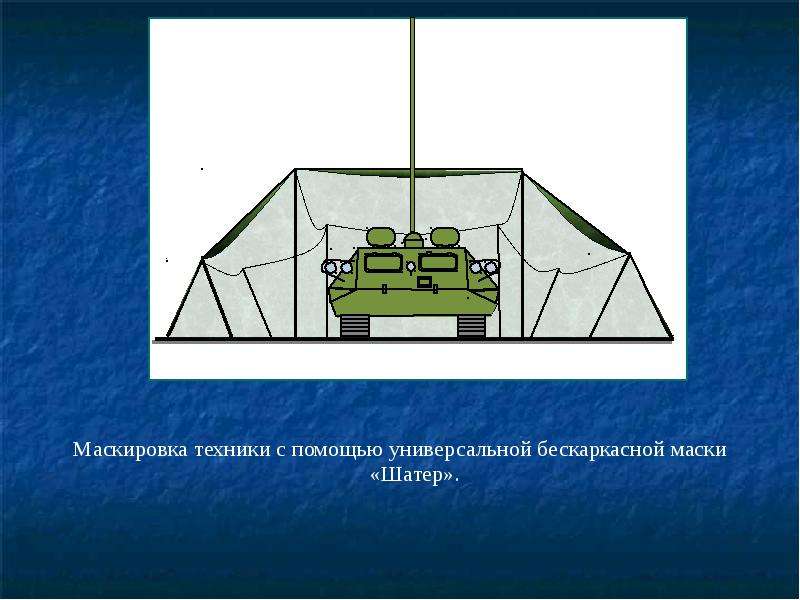

Маскировка техники с помощью универсальной бескаркасной маски «Шатер». Маскировка техники с помощью универсальной бескаркасной маски «Шатер».

Слайд 30

Описание слайда:

Маскировка техники с помощью универсальной бескаркасной маски «Шатер» в укрытии котлованного типа. Маскировка техники с помощью универсальной бескаркасной маски «Шатер» в укрытии котлованного типа.
