Слайд 1

Описание слайда:

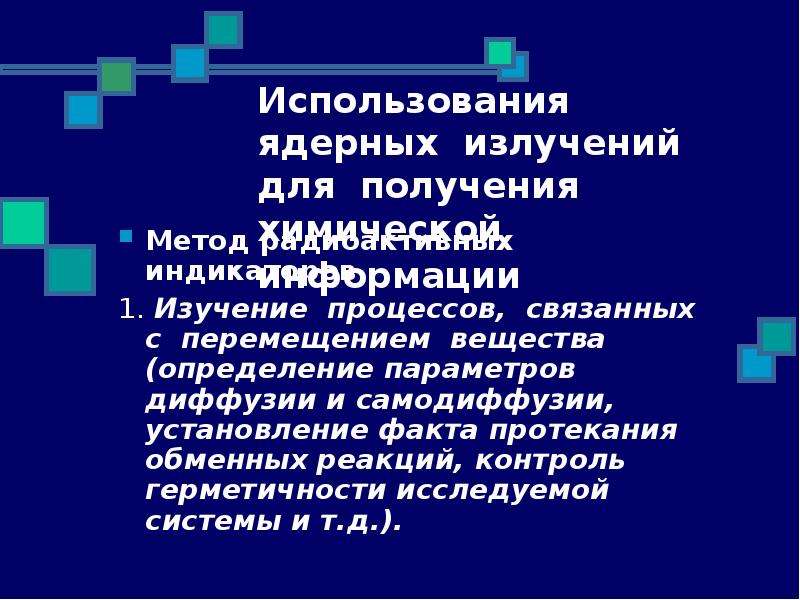

Использования ядерных излучений для получения химической информации Метод радиоактивных индикаторов 1. Изучение процессов, связанных с перемещением вещества (определение параметров диффузии и самодиффузии, установление факта протекания обменных реакций, контроль герметичности исследуемой системы и т.д.).

Слайд 2

Описание слайда:

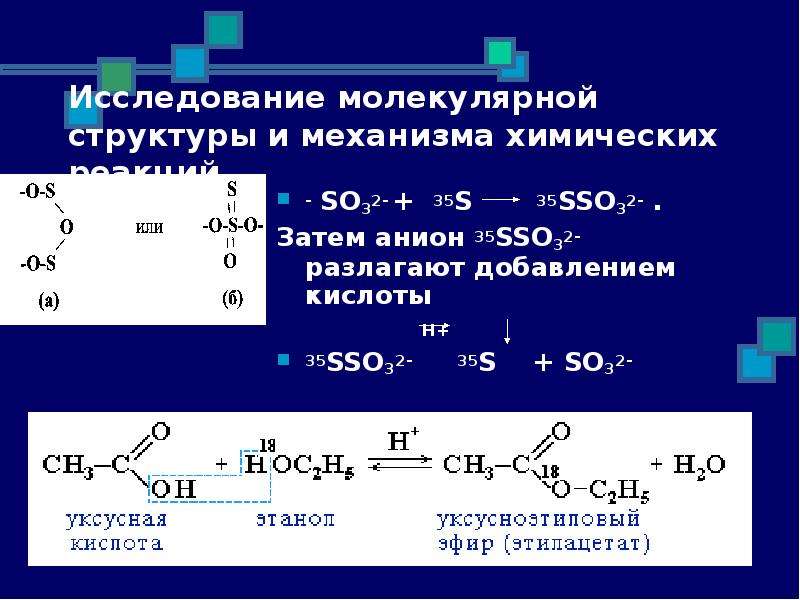

Исследование молекулярной структуры и механизма химических реакций - SO32- + 35S 35SSO32- . Затем анион 35SSO32- разлагают добавлением кислоты Н+ 35SSO32- 35S + SO32-

Слайд 3

Описание слайда:

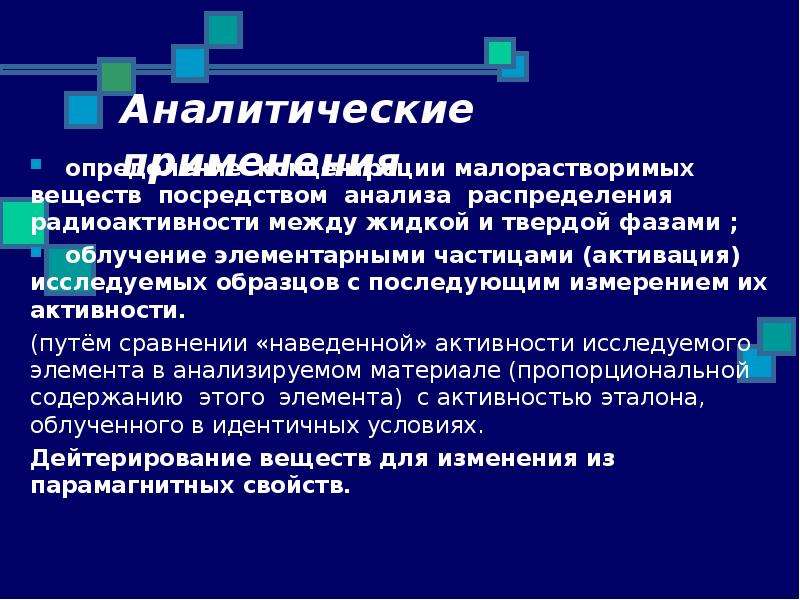

Аналитические применения определение концентрации малорастворимых веществ посредством анализа распределения радиоактивности между жидкой и твердой фазами ; облучение элементарными частицами (активация) исследуемых образцов с последующим измерением их активности. (путём сравнении «наведенной» активности исследуемого элемента в анализируемом материале (пропорциональной содержанию этого элемента) с активностью эталона, облученного в идентичных условиях. Дейтерирование веществ для изменения из парамагнитных свойств.

Слайд 4

Описание слайда:

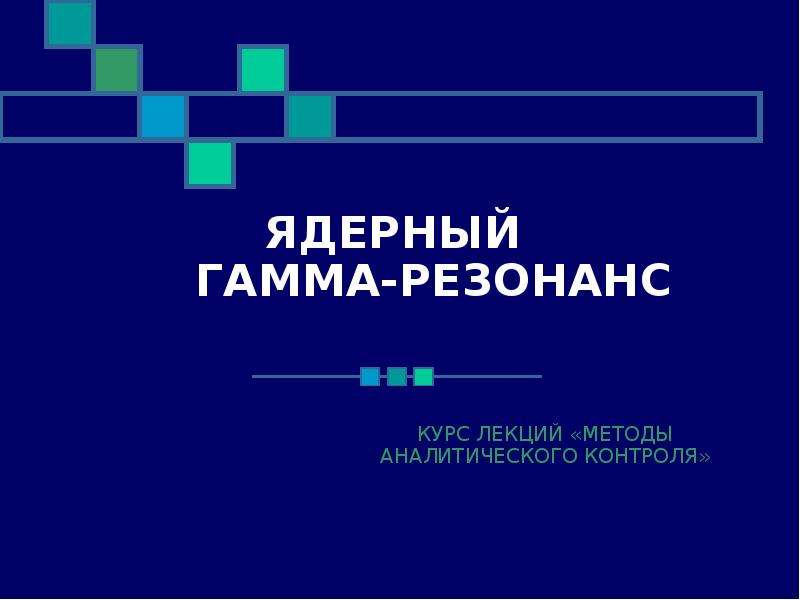

ЯДЕРНЫЙ ГАММА-РЕЗОНАНС КУРС ЛЕКЦИЙ «МЕТОДЫ АНАЛИТИЧЕСКОГО КОНТРОЛЯ»

Слайд 5

Описание слайда:

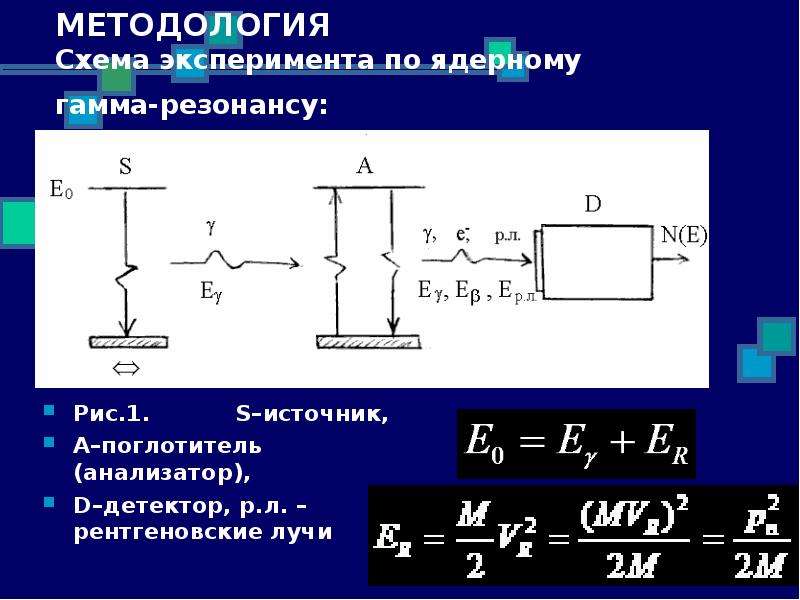

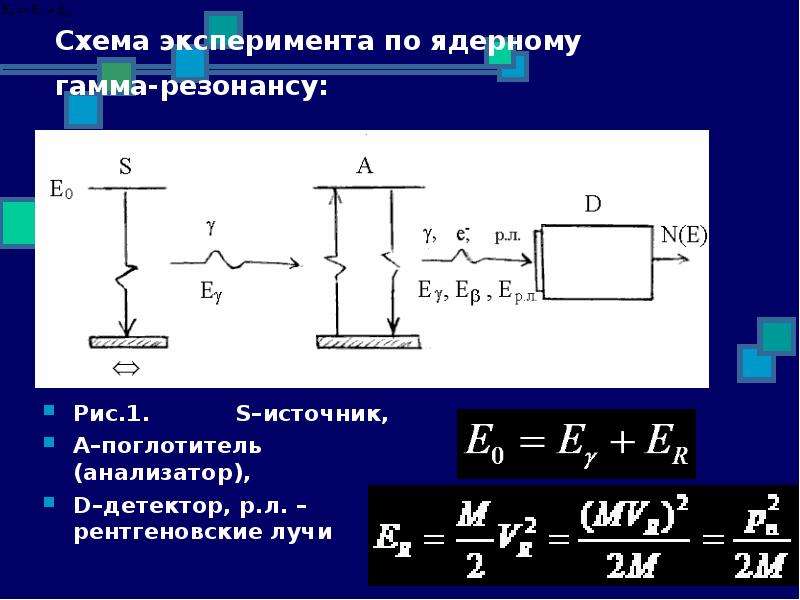

Схема эксперимента по ядерному гамма-резонансу: Рис.1. S–источник, А–поглотитель (анализатор), D–детектор, р.л. – рентгеновские лучи

Слайд 6

Описание слайда:

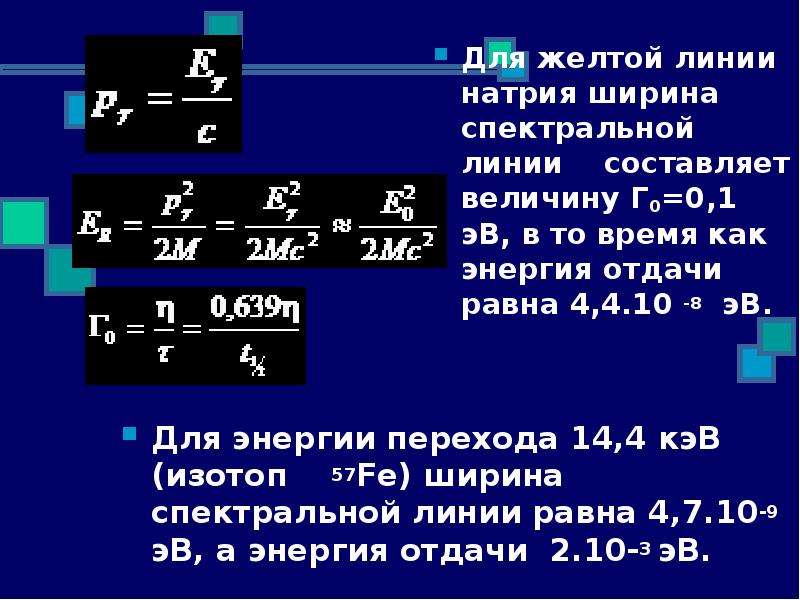

Для энергии перехода 14,4 кэВ (изотоп 57Fe) ширина спектральной линии равна 4,7.10-9 эВ, а энергия отдачи 2.10-3 эВ. Для энергии перехода 14,4 кэВ (изотоп 57Fe) ширина спектральной линии равна 4,7.10-9 эВ, а энергия отдачи 2.10-3 эВ.

Слайд 7

Описание слайда:

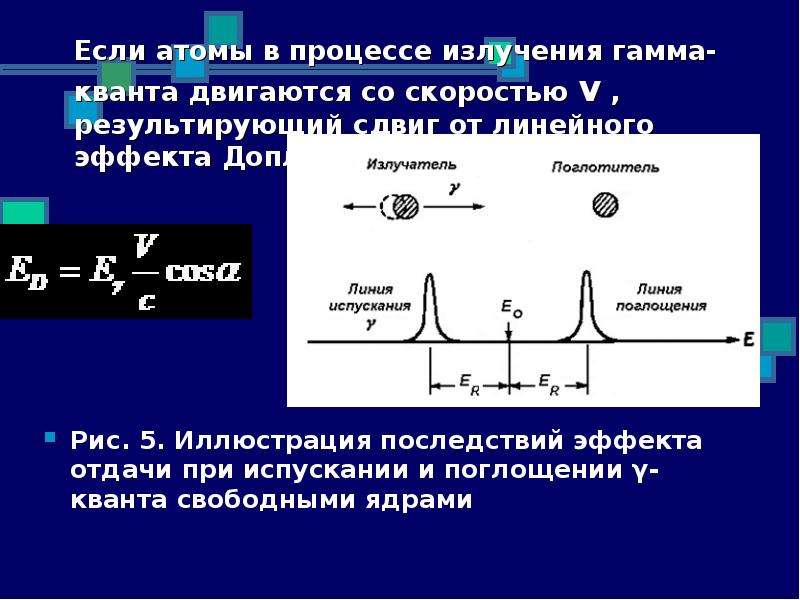

Если атомы в процессе излучения гамма-кванта двигаются со скоростью v , результирующий сдвиг от линейного эффекта Доплера составляет величину:

Слайд 8

Описание слайда:

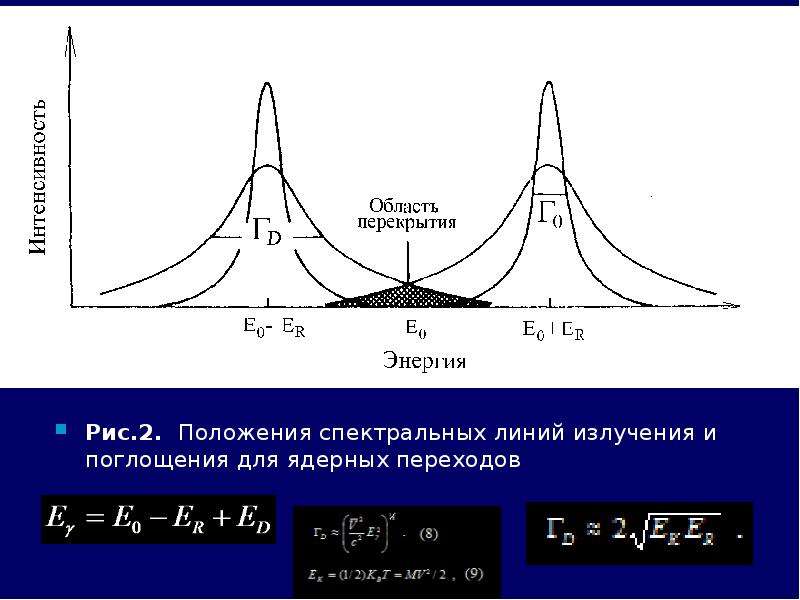

Рис.2. Положения спектральных линий излучения и поглощения для ядерных переходов

Слайд 9

Описание слайда:

для энергии перехода в изотопе 119Sn, равной 23,8 кэВ, естественная ширина составляет величину 2,6.10-8 эВ, в то время как с учетом доплеровского уширения Гд= 0,016 эВ. для энергии перехода в изотопе 119Sn, равной 23,8 кэВ, естественная ширина составляет величину 2,6.10-8 эВ, в то время как с учетом доплеровского уширения Гд= 0,016 эВ.

Слайд 10

Описание слайда:

для компенсации энергии отдачи использовались в основном три способа: 1. Нагревание источника (например, для изотопа 189Hg, у которого ЕR= 0,46 эВ, оптимальная температура нагрева составляет около 5200 о C; в экспериментах изотоп нагревался до 1100 о C). 2. Быстрое вращение источника, которое за счет линейного эффекта Доплера приводит к компенсации энергии отдачи (создавались скорости до 104см/с, т.е. 2880 км/ч). 3. Использование процессов, где ядро-излучатель получает дополнительный импульс за счет предшествующего гамма-излучению радиоактивного распада.

Слайд 11

Описание слайда:

ЭФФЕКТ МЕССБАУЭРА если излучающее ядро входит в состав твердого тела, то возникает значительная вероятность того, что процесс излучения будет проходить без потери энергии на отдачу ядру (безотдачное излучение). при этих обстоятельствах линии излучения и поглощения имеют ширину, определяемую квантовомеханическим соотношением неопределенности Гейзенберга (т.е. имеет естественную ширину линии).

Слайд 12

Описание слайда:

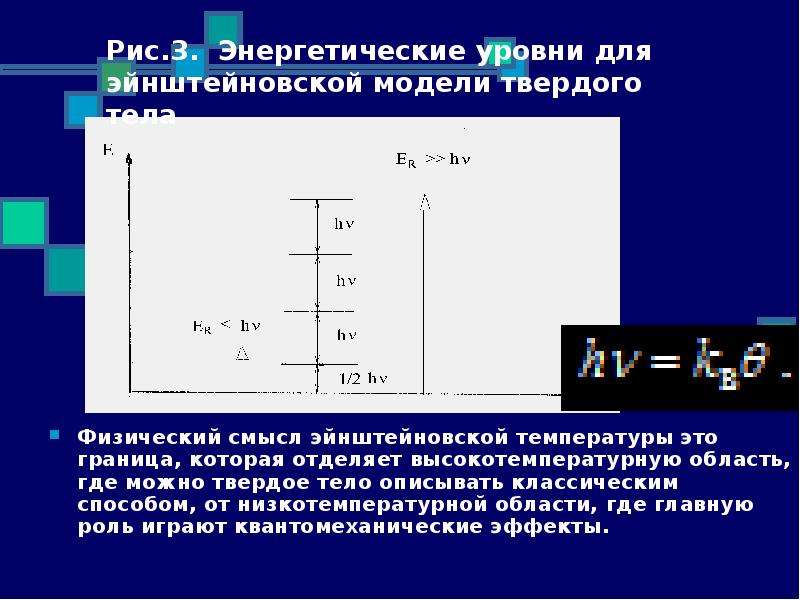

Рис.3. Энергетические уровни для эйнштейновской модели твердого тела Физический смысл эйнштейновской температуры это граница, которая отделяет высокотемпературную область, где можно твердое тело описывать классическим способом, от низкотемпературной области, где главную роль играют квантомеханические эффекты.

Слайд 13

Описание слайда:

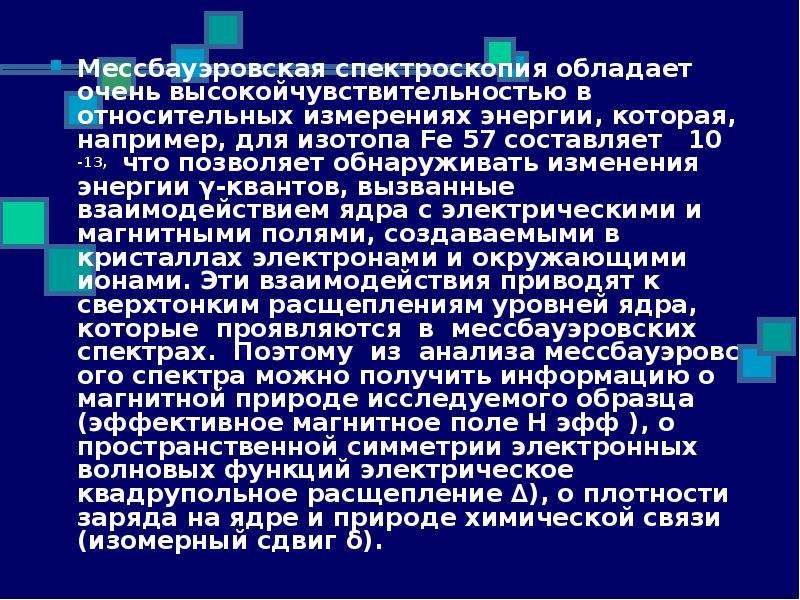

Мессбауэровская спектроскопия обладает очень высокойчувствительностью в относительных измерениях энергии, которая, например, для изотопа Fe 57 составляет 10 -13, что позволяет обнаруживать изменения энергии γ-квантов, вызванные взаимодействием ядра с электрическими и магнитными полями, создаваемыми в кристаллах электронами и окружающими ионами. Эти взаимодействия приводят к сверхтонким расщеплениям уровней ядра, которые проявляются в мессбауэровских спектрах. Поэтому из анализа мессбауэровс ого спектра можно получить информацию о магнитной природе исследуемого образца (эффективное магнитное поле Н эфф ), о пространственной симметрии электронных волновых функций электрическое квадрупольное расщепление ∆), о плотности заряда на ядре и природе химической связи (изомерный сдвиг δ). Мессбауэровская спектроскопия обладает очень высокойчувствительностью в относительных измерениях энергии, которая, например, для изотопа Fe 57 составляет 10 -13, что позволяет обнаруживать изменения энергии γ-квантов, вызванные взаимодействием ядра с электрическими и магнитными полями, создаваемыми в кристаллах электронами и окружающими ионами. Эти взаимодействия приводят к сверхтонким расщеплениям уровней ядра, которые проявляются в мессбауэровских спектрах. Поэтому из анализа мессбауэровс ого спектра можно получить информацию о магнитной природе исследуемого образца (эффективное магнитное поле Н эфф ), о пространственной симметрии электронных волновых функций электрическое квадрупольное расщепление ∆), о плотности заряда на ядре и природе химической связи (изомерный сдвиг δ).

Слайд 14

Описание слайда:

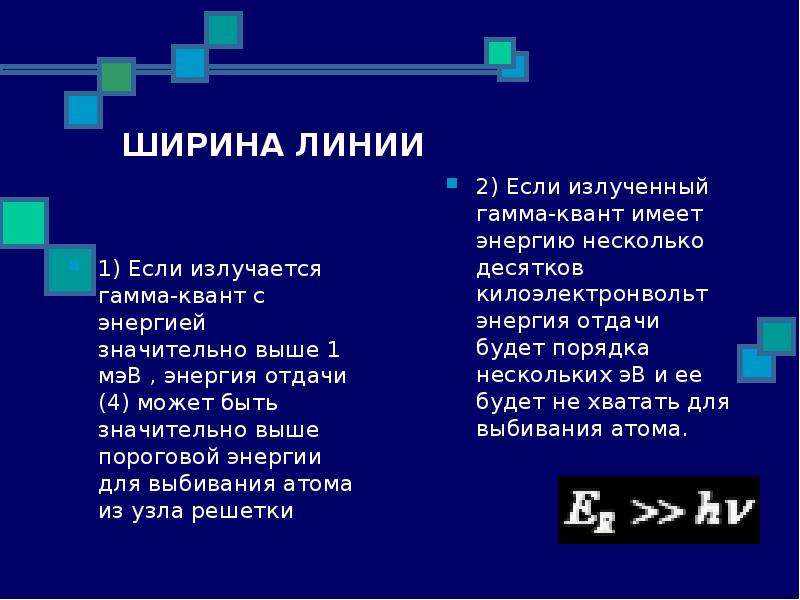

ШИРИНА ЛИНИИ 1) Если излучается гамма-квант с энергией значительно выше 1 мэВ , энергия отдачи (4) может быть значительно выше пороговой энергии для выбивания атома из узла решетки

Слайд 15

Описание слайда:

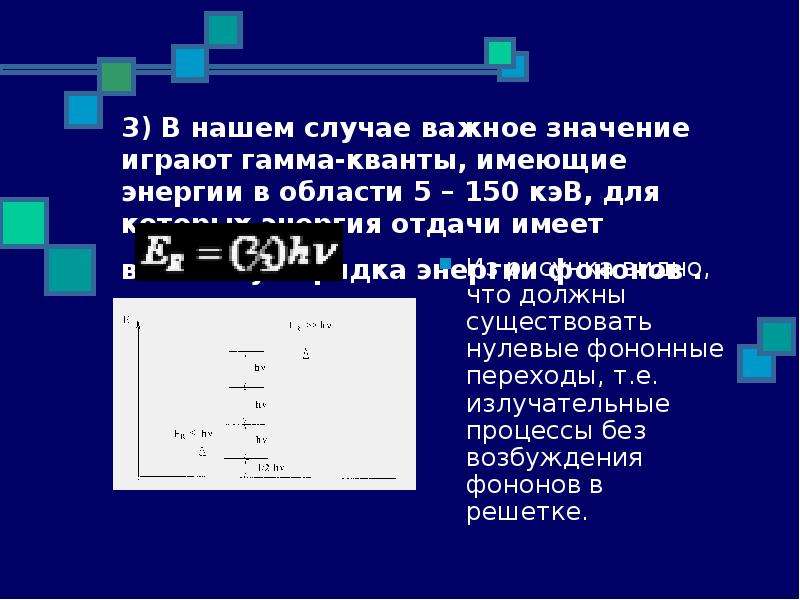

3) В нашем случае важное значение играют гамма-кванты, имеющие энергии в области 5 – 150 кэВ, для которых энергия отдачи имеет величину порядка энергии фононов . Из рисунка видно, что должны существовать нулевые фононные переходы, т.е. излучательные процессы без возбуждения фононов в решетке.

Слайд 16

Описание слайда:

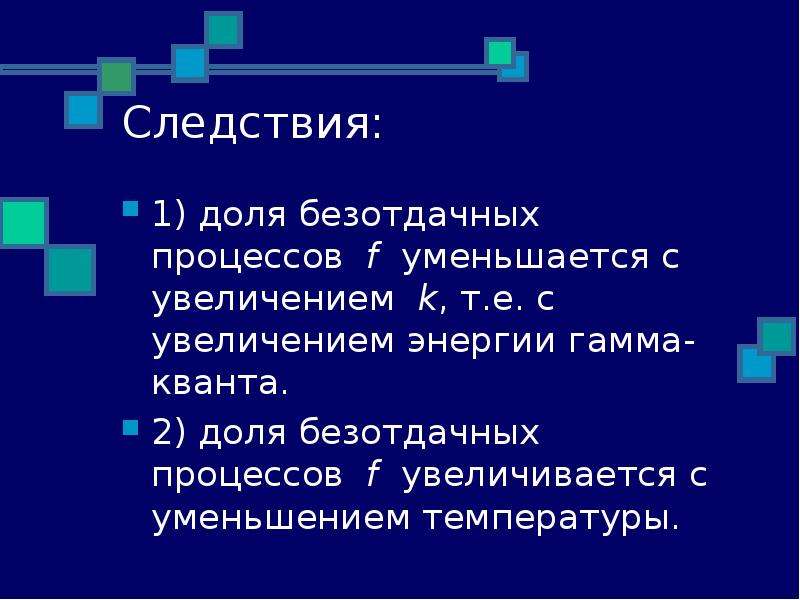

Следствия: 1) доля безотдачных процессов f уменьшается с увеличением k, т.е. с увеличением энергии гамма-кванта. 2) доля безотдачных процессов f увеличивается с уменьшением температуры.

Слайд 17

Описание слайда:

Ширина линии Г0– естественная ширина спектральной линии. Ширина линии определяется как полная ширина на полувысоте максимума. Первое возбужденное состояние 57Fe (14.4 кэВ) имеет время полураспада примерно сек. эВ

Слайд 18

Описание слайда:

Ширина линии Отношение же естественной ширины линии к энергии фотонов, Г/Е , является мерой точности в определении относительных изменений в энергии или частоте. Небольшие сдвиги линий могут быть измерены с долей составляющей 1% от ширины линии, таким образом метод позволяет получить информацию об относительном изменении положения линии 57Fe, которая составляет одну часть от 1015 .

Слайд 19

Описание слайда:

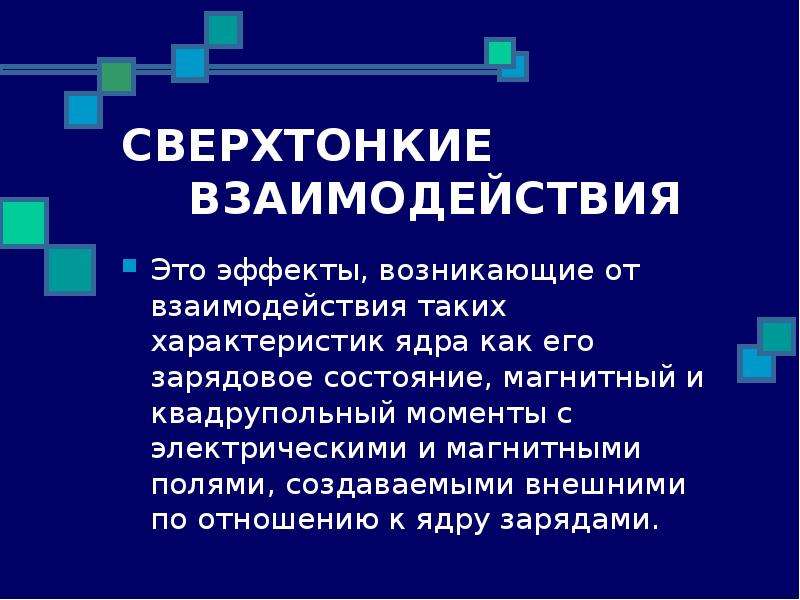

СВЕРХТОНКИЕ ВЗАИМОДЕЙСТВИЯ Это эффекты, возникающие от взаимодействия таких характеристик ядра как его зарядовое состояние, магнитный и квадрупольный моменты с электрическими и магнитными полями, создаваемыми внешними по отношению к ядру зарядами.

Слайд 20

Описание слайда:

СВЕРХТОНКИЕ ВЗАИМОДЕЙСТВИЯ 1) Электрическое монопольное взаимодействие, обусловленное кулоновским взаимодействием ядра в основном и возбужденном состояниях с внешним электронным зарядом, которое приводит к энергетическому сдвигу спектральной линии. 2) Магнитное дипольное взаимодействие (ядерный эффект Зеемана), обусловленное взаимодействием магнитного момента ядра с внешним по отношению к ядру магнитным полем, приводящее к расщеплению спектральной линии.

Слайд 21

Описание слайда:

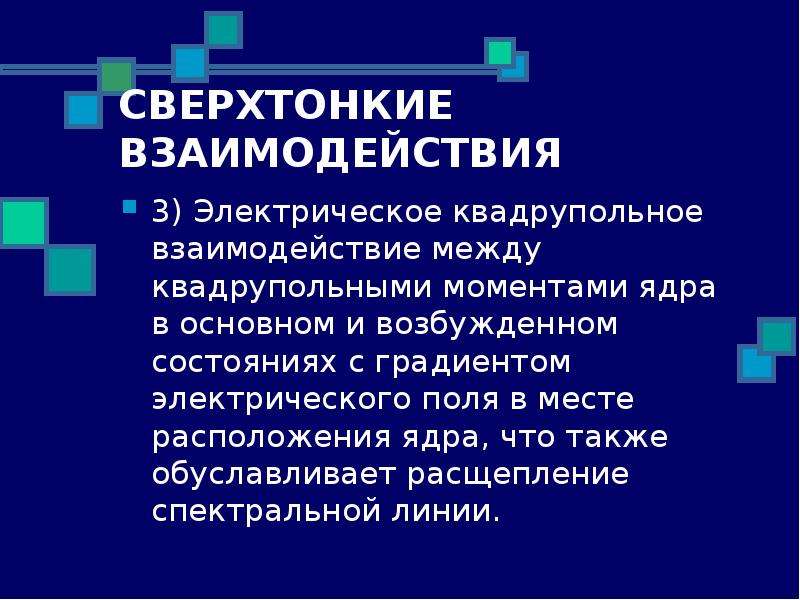

СВЕРХТОНКИЕ ВЗАИМОДЕЙСТВИЯ 3) Электрическое квадрупольное взаимодействие между квадрупольными моментами ядра в основном и возбужденном состояниях с градиентом электрического поля в месте расположения ядра, что также обуславливает расщепление спектральной линии.

Слайд 22

Описание слайда:

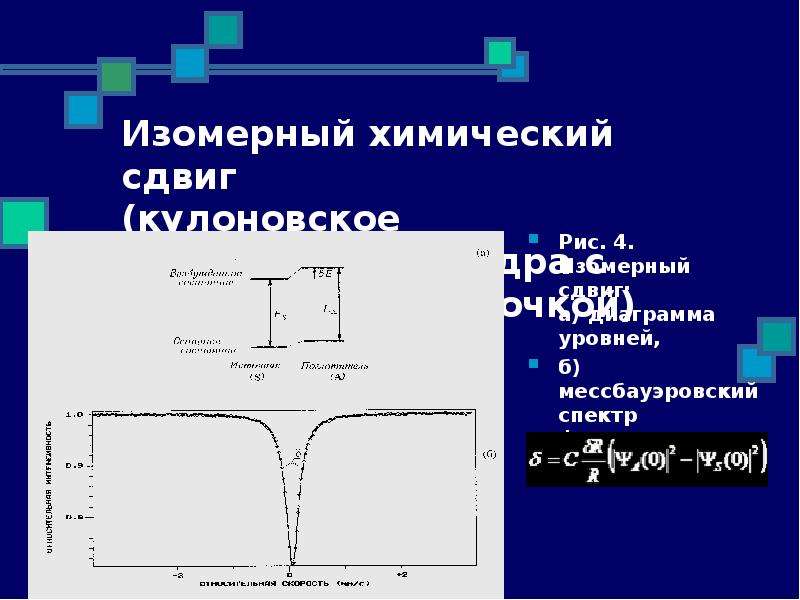

Изомерный химический сдвиг (кулоновское взаимодействие ядра с электронной оболочкой) Рис. 4. Изомерный сдвиг: а) диаграмма уровней, б) мессбауэровский спектр ферроцианида калия

Слайд 23

Описание слайда:

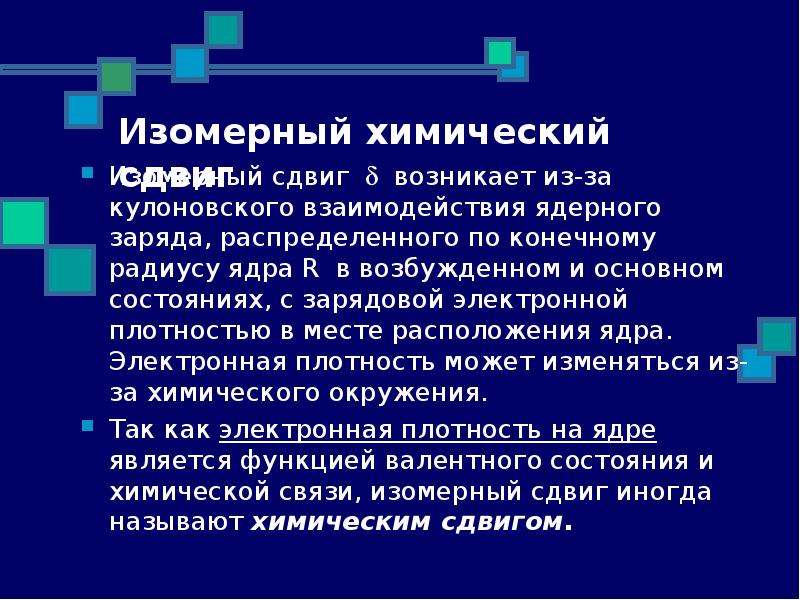

Изомерный химический сдвиг Изомерный сдвиг  возникает из-за кулоновского взаимодействия ядерного заряда, распределенного по конечному радиусу ядра R в возбужденном и основном состояниях, с зарядовой электронной плотностью в месте расположения ядра. Электронная плотность может изменяться из-за химического окружения. Так как электронная плотность на ядре является функцией валентного состояния и химической связи, изомерный сдвиг иногда называют химическим сдвигом.

Слайд 24

Описание слайда:

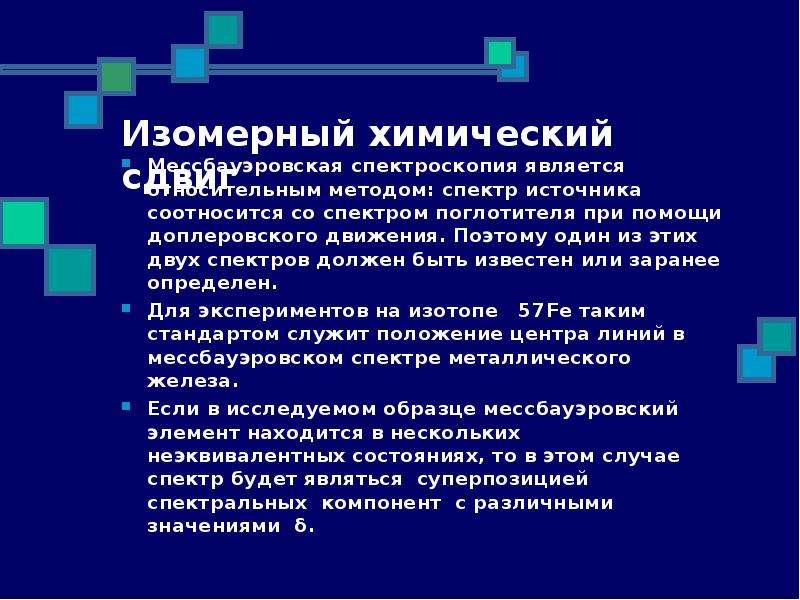

Изомерный химический сдвиг Мессбауэровская спектроскопия является относительным методом: спектр источника соотносится со спектром поглотителя при помощи доплеровского движения. Поэтому один из этих двух спектров должен быть известен или заранее определен. Для экспериментов на изотопе 57Fe таким стандартом служит положение центра линий в мессбауэровском спектре металлического железа. Если в исследуемом образце мессбауэровский элемент находится в нескольких неэквивалентных состояниях, то в этом случае спектр будет являться суперпозицией спектральных компонент с различными значениями δ.

Слайд 25

Описание слайда:

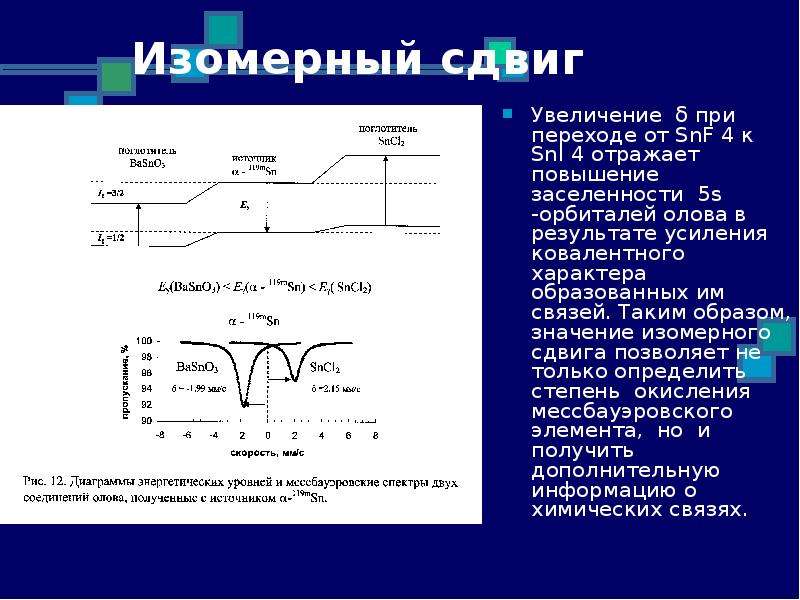

Изомерный сдвиг Увеличение δ при переходе от SnF 4 к SnI 4 отражает повышение заселенности 5s -орбиталей олова в результате усиления ковалентного характера образованных им связей. Таким образом, значение изомерного сдвига позволяет не только определить степень окисления мессбауэровского элемента, но и получить дополнительную информацию о химических связях.

Слайд 26

Описание слайда:

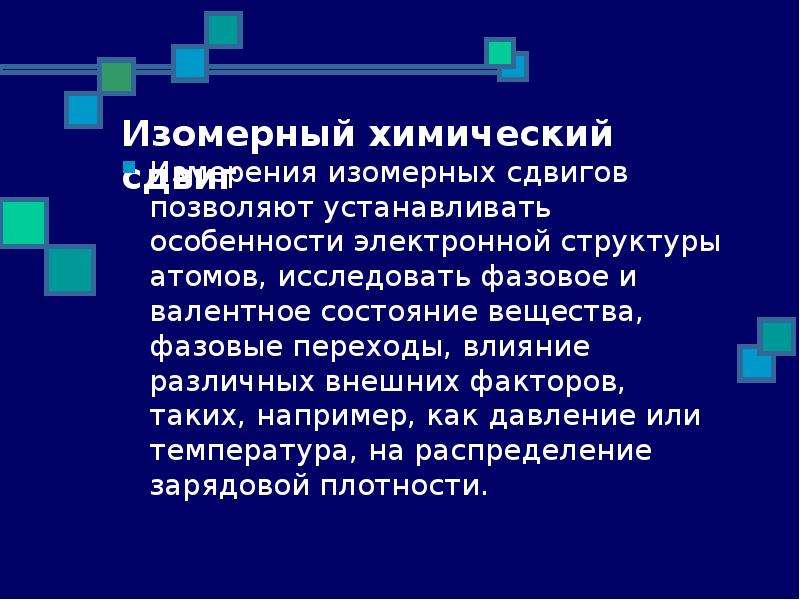

Изомерный химический сдвиг Измерения изомерных сдвигов позволяют устанавливать особенности электронной структуры атомов, исследовать фазовое и валентное состояние вещества, фазовые переходы, влияние различных внешних факторов, таких, например, как давление или температура, на распределение зарядовой плотности.

Слайд 27

Описание слайда:

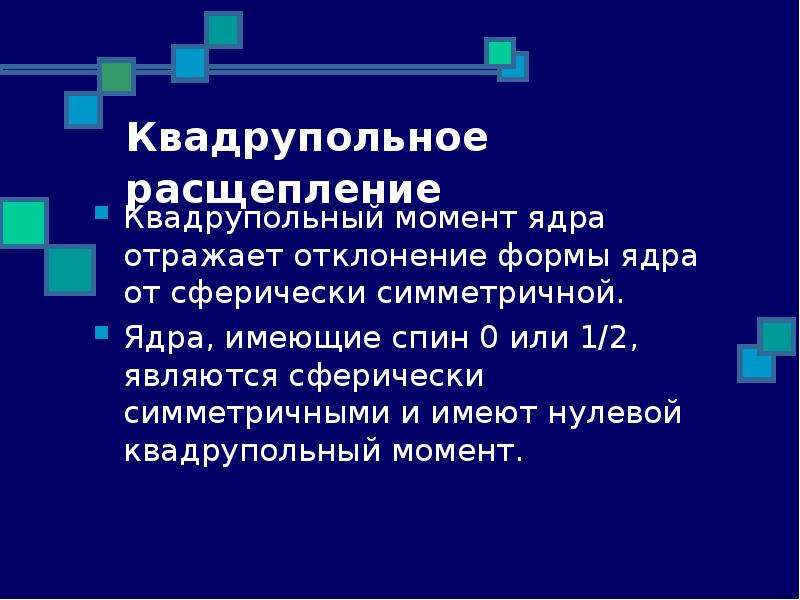

Квадрупольное расщепление Квадрупольный момент ядра отражает отклонение формы ядра от сферически симметричной. Ядра, имеющие спин 0 или 1/2, являются сферически симметричными и имеют нулевой квадрупольный момент.

Слайд 28

Описание слайда:

Квадрупольное расщепление Взаимодействие электрического квадрупольного момента ядра с градиентом электрического поля в месте расположения ядра, который создается в общем случае как электронами атомной оболочки, так и окружающими ионами приводит к расщеплению ядерных состояний на подуровни с различными значениями энергии. Здесь – компонента тензора электрического поля вдоль оси Z. Параметр асимметрии ɳ . 0 < ɳ

Слайд 29

Описание слайда:

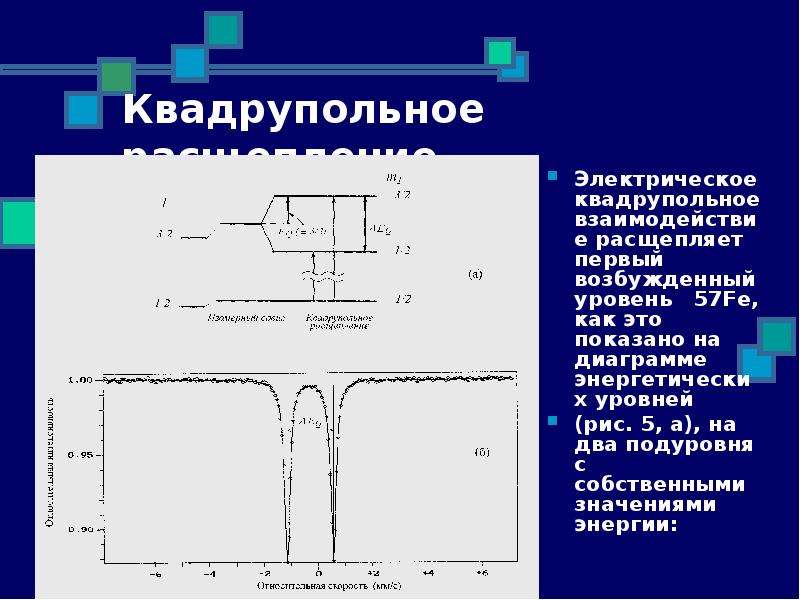

Квадрупольное расщепление Электрическое квадрупольное взаимодействие расщепляет первый возбужденный уровень 57Fe, как это показано на диаграмме энергетических уровней (рис. 5, а), на два подуровня с собственными значениями энергии:

Слайд 30

Описание слайда:

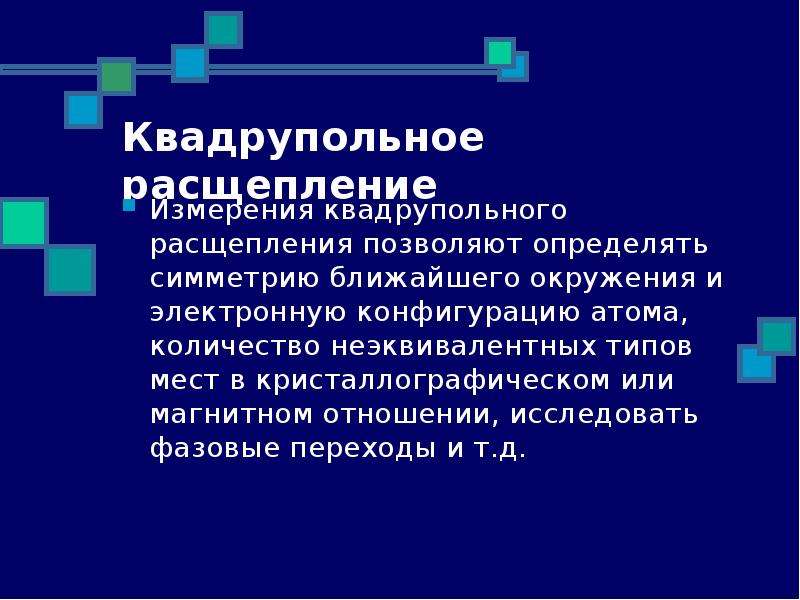

Квадрупольное расщепление Измерения квадрупольного расщепления позволяют определять симметрию ближайшего окружения и электронную конфигурацию атома, количество неэквивалентных типов мест в кристаллографическом или магнитном отношении, исследовать фазовые переходы и т.д.

Слайд 31

Описание слайда:

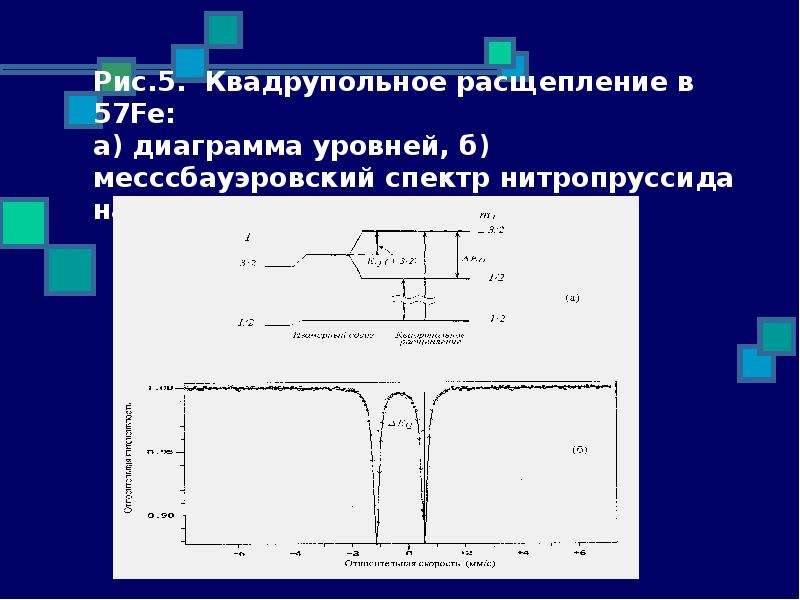

Рис.5. Квадрупольное расщепление в 57Fe: а) диаграмма уровней, б) месссбауэровский спектр нитропруссида натрия

Слайд 32

Описание слайда:

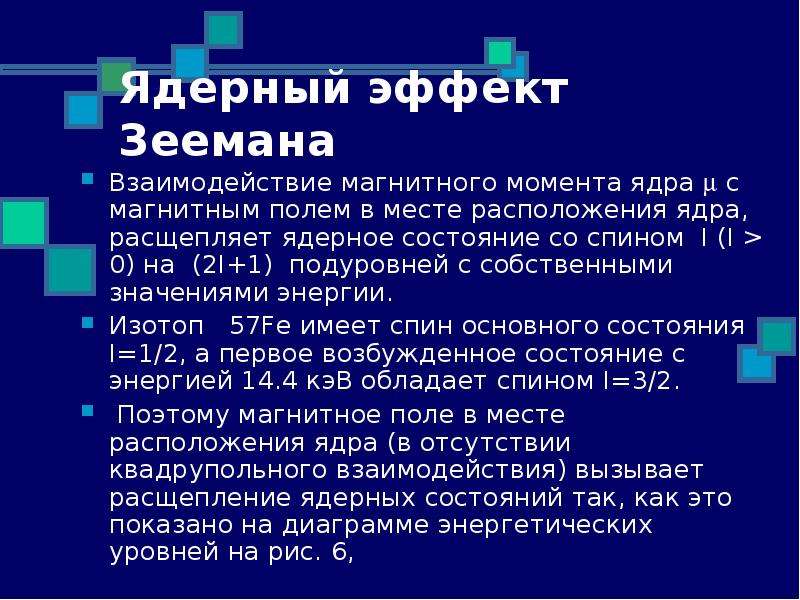

Ядерный эффект Зеемана Взаимодействие магнитного момента ядра  с магнитным полем в месте расположения ядра, расщепляет ядерное состояние со спином I (I > 0) на (2I+1) подуровней с собственными значениями энергии. Изотоп 57Fe имеет спин основного состояния I=1/2, а первое возбужденное состояние с энергией 14.4 кэВ обладает спином I=3/2. Поэтому магнитное поле в месте расположения ядра (в отсутствии квадрупольного взаимодействия) вызывает расщепление ядерных состояний так, как это показано на диаграмме энергетических уровней на рис. 6,

Слайд 33

Описание слайда:

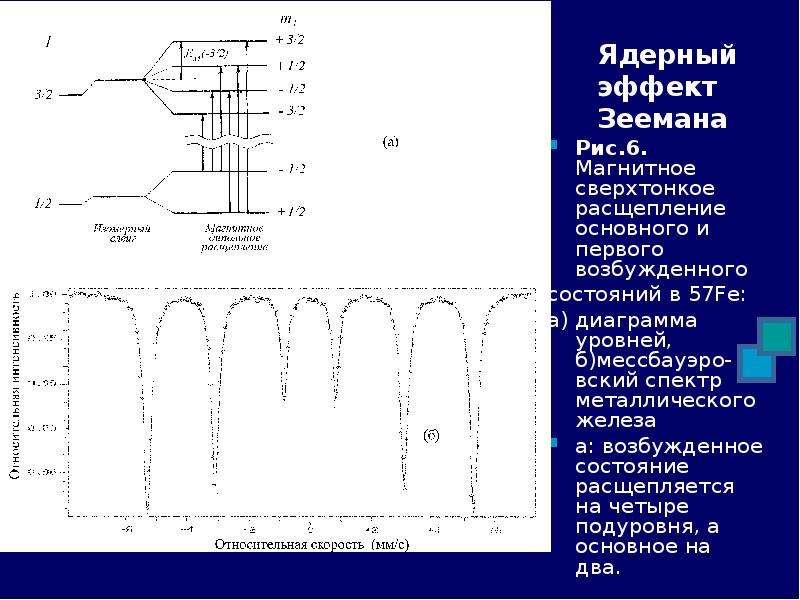

Ядерный эффект Зеемана Рис.6. Магнитное сверхтонкое расщепление основного и первого возбужденного состояний в 57Fe: а) диаграмма уровней, б)мессбауэро-вский спектр металлического железа а: возбужденное состояние расщепляется на четыре подуровня, а основное на два.

Слайд 34

Описание слайда:

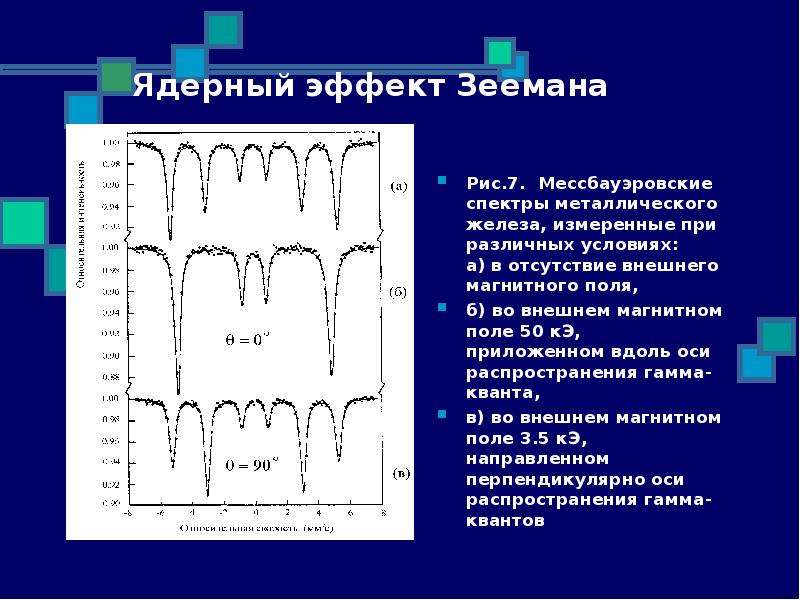

Ядерный эффект Зеемана Рис.7. Мессбауэровские спектры металлического железа, измеренные при различных условиях: а) в отсутствие внешнего магнитного поля, б) во внешнем магнитном поле 50 кЭ, приложенном вдоль оси распространения гамма-кванта, в) во внешнем магнитном поле 3.5 кЭ, направленном перпендикулярно оси распространения гамма-квантов

Слайд 35

Описание слайда:

Комбинированные магнитное и электрическое сверхтонкие взаимодействия Рис.8. Сверхтонкое расщепление уровней при комбинированном взамодействии: а) диаграмма уровней, б) мессбауэровский спектр гематита

Слайд 36

Описание слайда:

МЕТОДОЛОГИЯ Схема эксперимента по ядерному гамма-резонансу: Рис.1. S–источник, А–поглотитель (анализатор), D–детектор, р.л. – рентгеновские лучи

Слайд 37

Описание слайда:

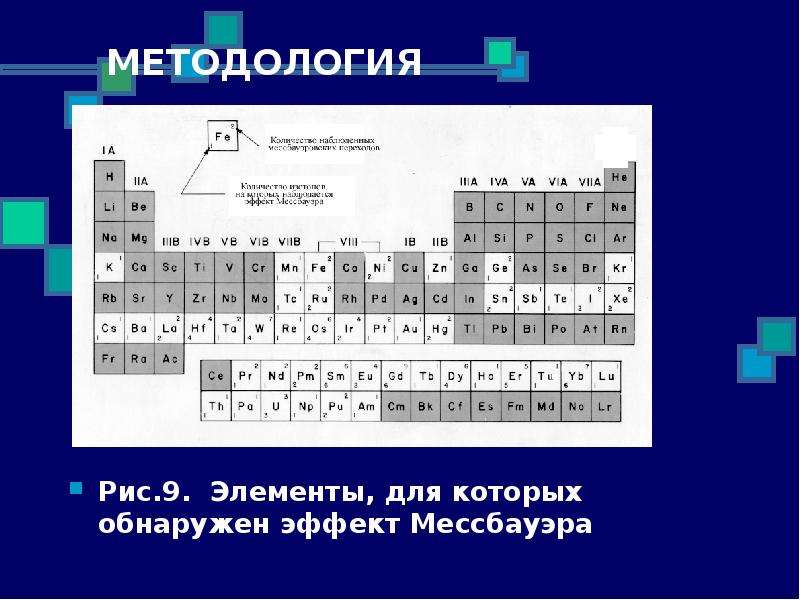

МЕТОДОЛОГИЯ Рис.9. Элементы, для которых обнаружен эффект Мессбауэра

Слайд 38

Описание слайда:

ИСТОЧНИК Рис.10. Схема распада радиоактивного изотопа 57Co

Слайд 39

Описание слайда:

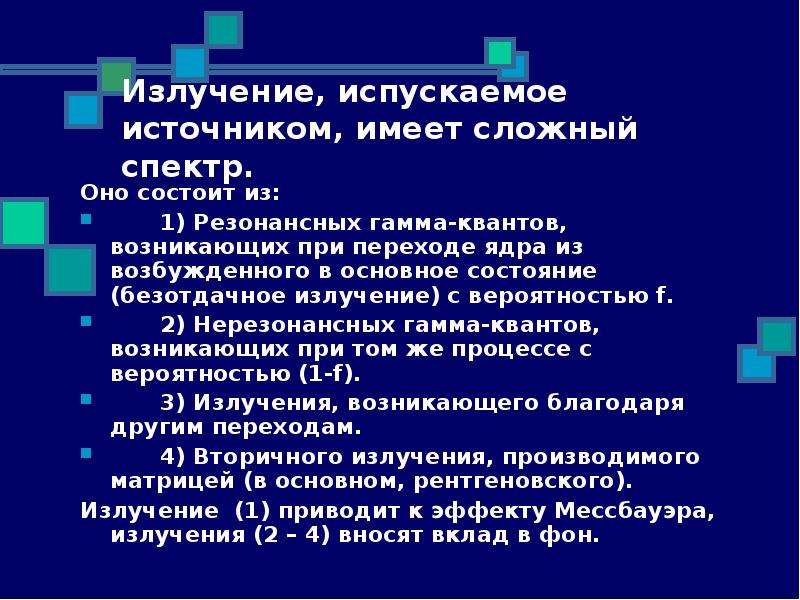

Излучение, испускаемое источником, имеет сложный спектр. Оно состоит из: 1) Резонансных гамма-квантов, возникающих при переходе ядра из возбужденного в основное состояние (безотдачное излучение) с вероятностью f. 2) Нерезонансных гамма-квантов, возникающих при том же процессе с вероятностью (1-f). 3) Излучения, возникающего благодаря другим переходам. 4) Вторичного излучения, производимого матрицей (в основном, рентгеновского). Излучение (1) приводит к эффекту Мессбауэра, излучения (2 – 4) вносят вклад в фон.

Слайд 40

Описание слайда:

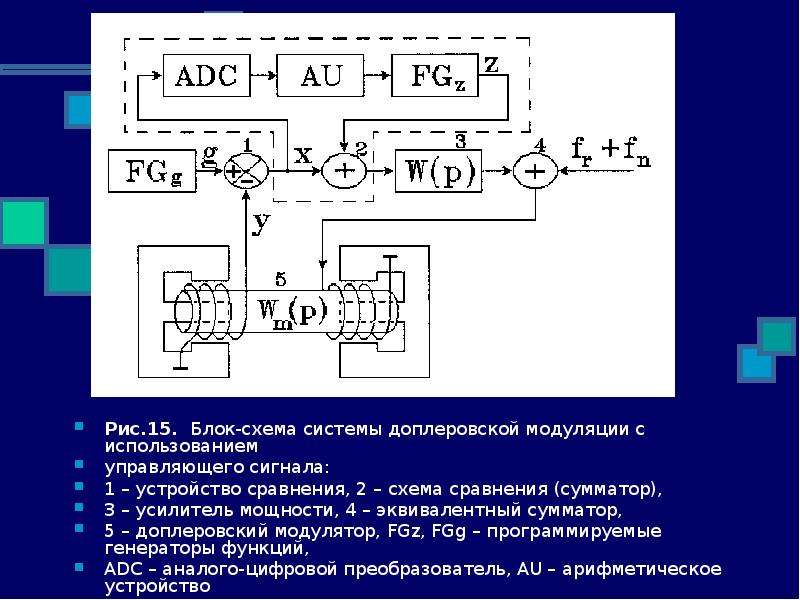

Рис.15. Блок-схема системы доплеровской модуляции с использованием Рис.15. Блок-схема системы доплеровской модуляции с использованием управляющего сигнала: 1 – устройство сравнения, 2 – схема сравнения (сумматор), 3 – усилитель мощности, 4 – эквивалентный сумматор, 5 – доплеровский модулятор, FGz, FGg – программируемые генераторы функций, ADC – аналого-цифровой преобразователь, AU – арифметическое устройство

Слайд 41

Описание слайда:

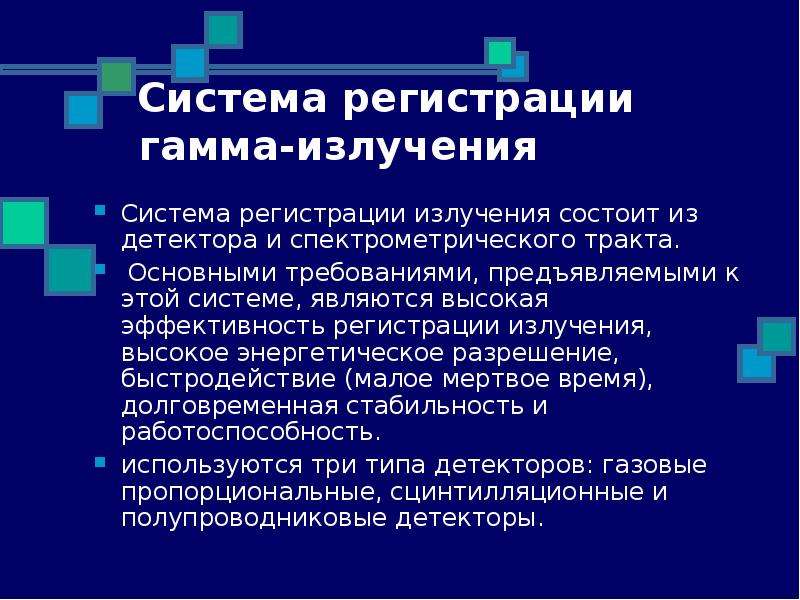

Система регистрации гамма-излучения Система регистрации излучения состоит из детектора и спектрометрического тракта. Основными требованиями, предъявляемыми к этой системе, являются высокая эффективность регистрации излучения, высокое энергетическое разрешение, быстродействие (малое мертвое время), долговременная стабильность и работоспособность. используются три типа детекторов: газовые пропорциональные, сцинтилляционные и полупроводниковые детекторы.

Слайд 42

Описание слайда:

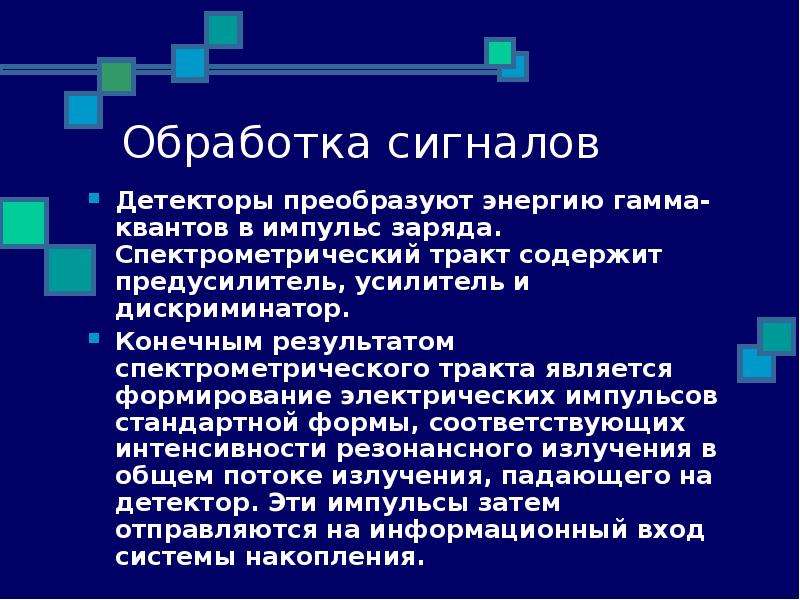

Обработка сигналов Детекторы преобразуют энергию гамма-квантов в импульс заряда. Спектрометрический тракт содержит предусилитель, усилитель и дискриминатор. Конечным результатом спектрометрического тракта является формирование электрических импульсов стандартной формы, соответствующих интенсивности резонансного излучения в общем потоке излучения, падающего на детектор. Эти импульсы затем отправляются на информационный вход системы накопления.

Слайд 43

Описание слайда:

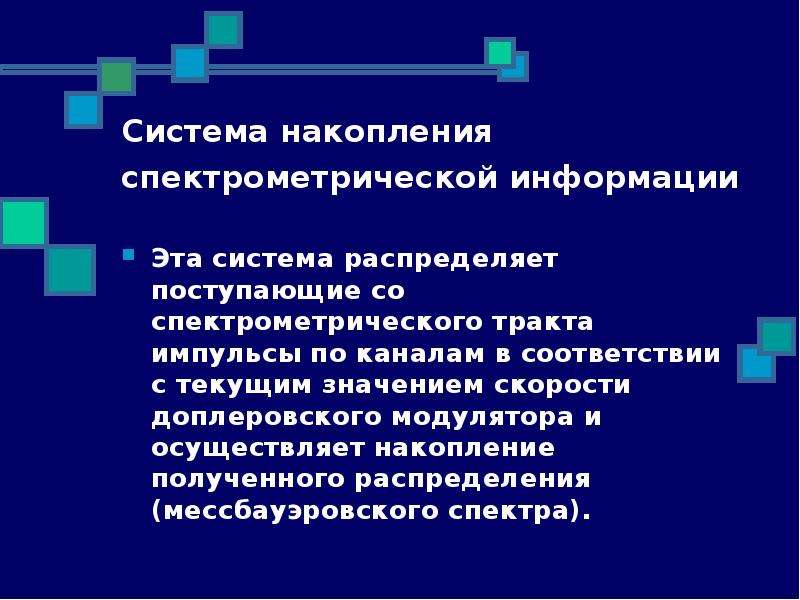

Система накопления спектрометрической информации Эта система распределяет поступающие со спектрометрического тракта импульсы по каналам в соответствии с текущим значением скорости доплеровского модулятора и осуществляет накопление полученного распределения (мессбауэровского спектра).

Слайд 44

Описание слайда:

Рис.17. Блок-схема системы накопления:

Слайд 45

Описание слайда:

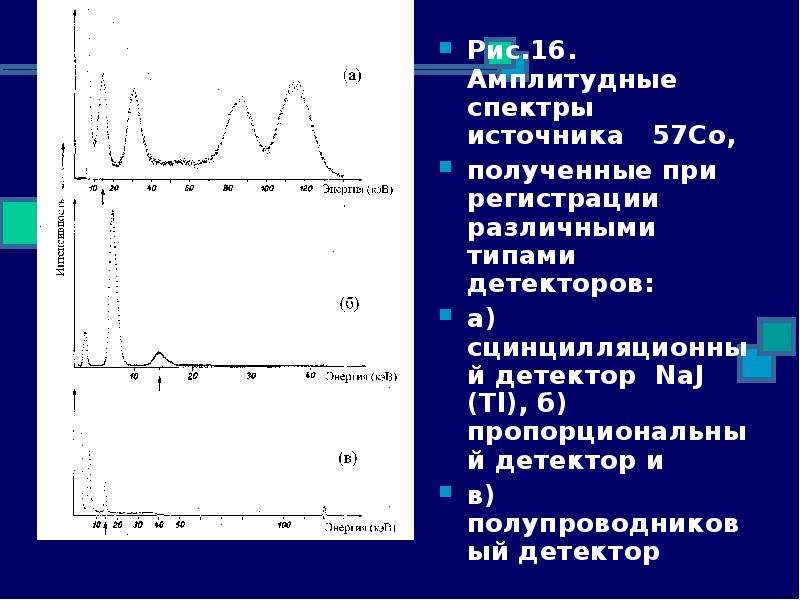

Рис.16. Амплитудные спектры источника 57Co, Рис.16. Амплитудные спектры источника 57Co, полученные при регистрации различными типами детекторов: а) сцинцилляционный детектор NaJ (Tl), б) пропорциональный детектор и в) полупроводниковый детектор

Слайд 46

Описание слайда:

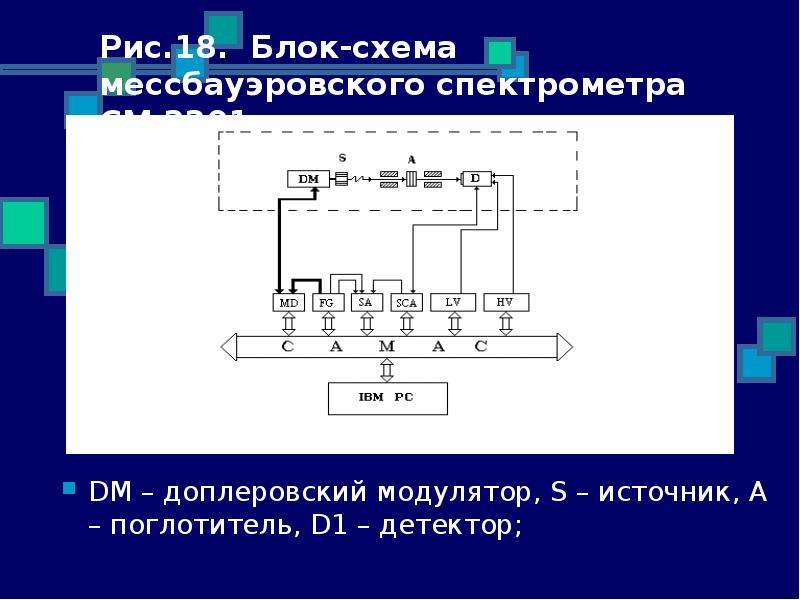

Рис.18. Блок-схема мессбауэровского спектрометра СМ 2201: DM – доплеровский модулятор, S – источник, A – поглотитель, D1 – детектор;

Слайд 47

Описание слайда:

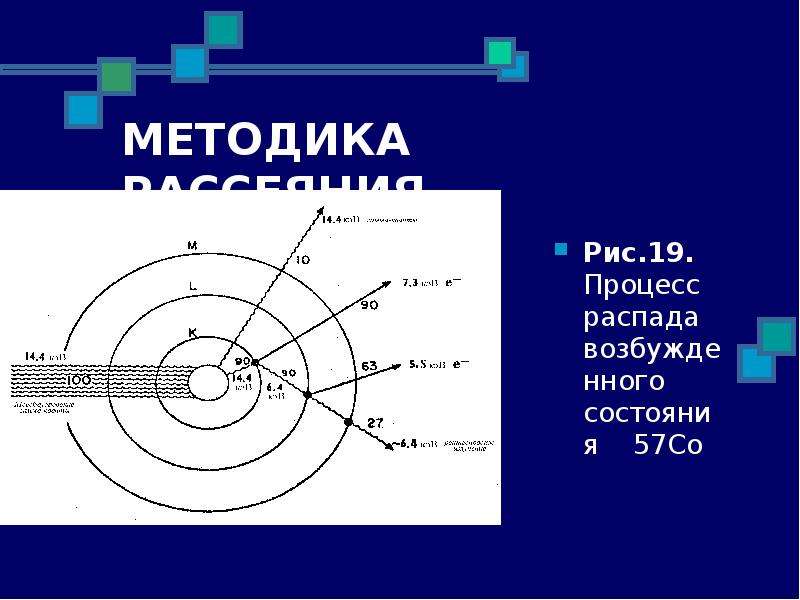

МЕТОДИКА РАССЕЯНИЯ Рис.19. Процесс распада возбужденного состояния 57Co

Слайд 48

Описание слайда:

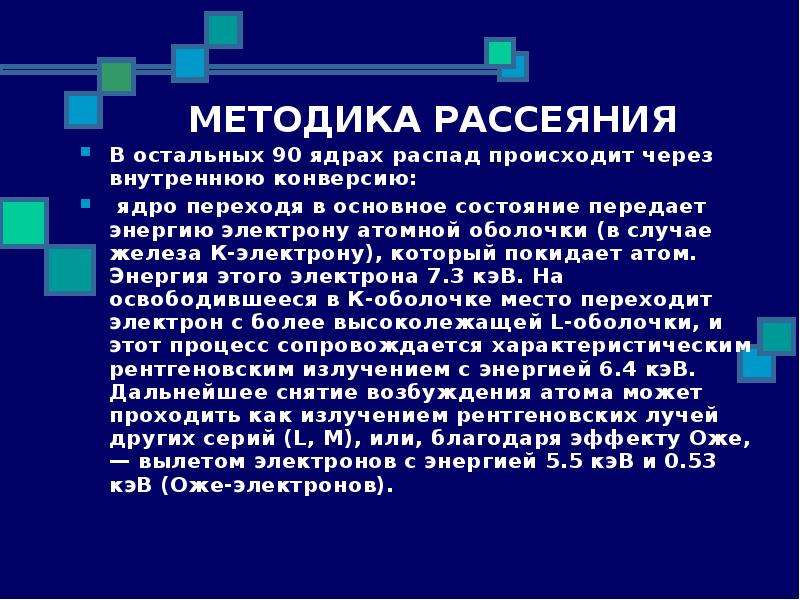

МЕТОДИКА РАССЕЯНИЯ В остальных 90 ядрах распад происходит через внутреннюю конверсию: ядро переходя в основное состояние передает энергию электрону атомной оболочки (в случае железа К-электрону), который покидает атом. Энергия этого электрона 7.3 кэВ. На освободившееся в К-оболочке место переходит электрон с более высоколежащей L-оболочки, и этот процесс сопровождается характеристическим рентгеновским излучением с энергией 6.4 кэВ. Дальнейшее снятие возбуждения атома может проходить как излучением рентгеновских лучей других серий (L, M), или, благодаря эффекту Оже, — вылетом электронов с энергией 5.5 кэВ и 0.53 кэВ (Оже-электронов).

Слайд 49

Описание слайда:

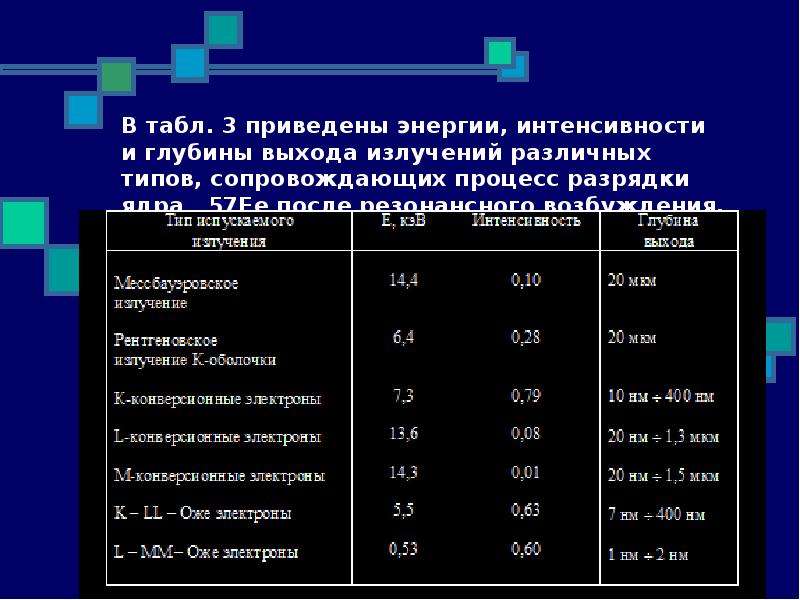

В табл. 3 приведены энергии, интенсивности и глубины выхода излучений различных типов, сопровождающих процесс разрядки ядра 57Fe после резонансного возбуждения.

Слайд 50

Описание слайда:

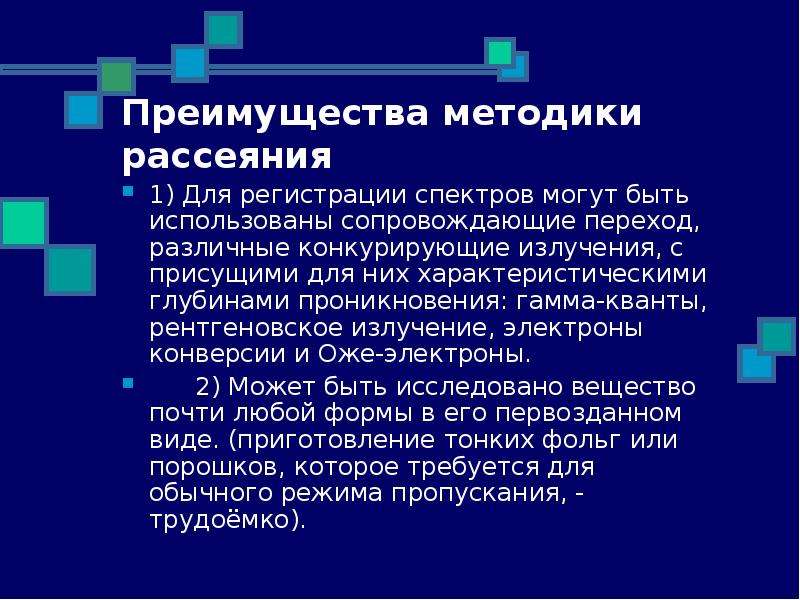

Преимущества методики рассеяния 1) Для регистрации спектров могут быть использованы сопровождающие переход, различные конкурирующие излучения, с присущими для них характеристическими глубинами проникновения: гамма-кванты, рентгеновское излучение, электроны конверсии и Оже-электроны. 2) Может быть исследовано вещество почти любой формы в его первозданном виде. (приготовление тонких фольг или порошков, которое требуется для обычного режима пропускания, - трудоёмко).

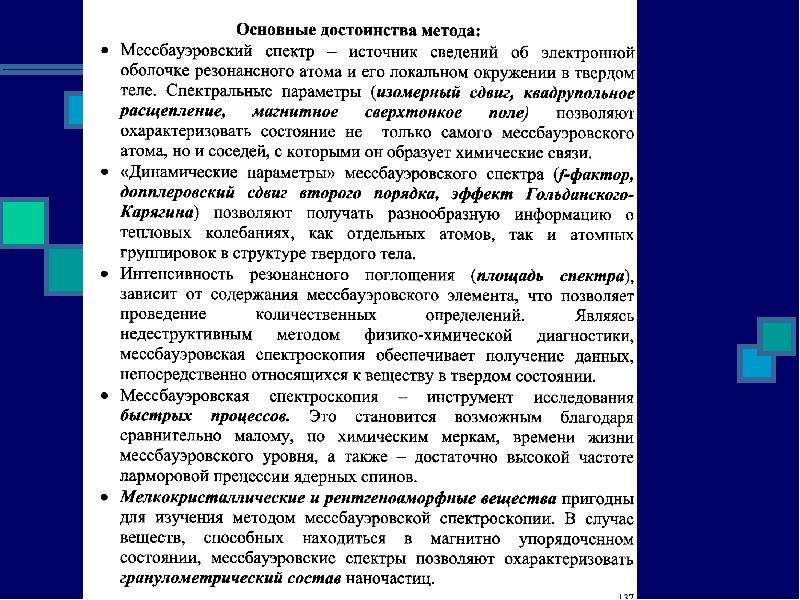

Слайд 51

Описание слайда:

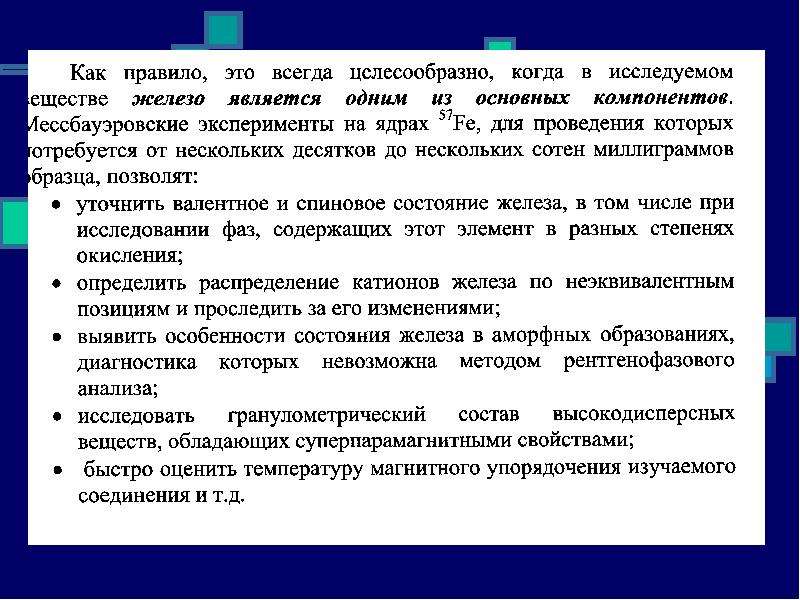

Слайд 52

Описание слайда:

Слайд 53

Описание слайда:

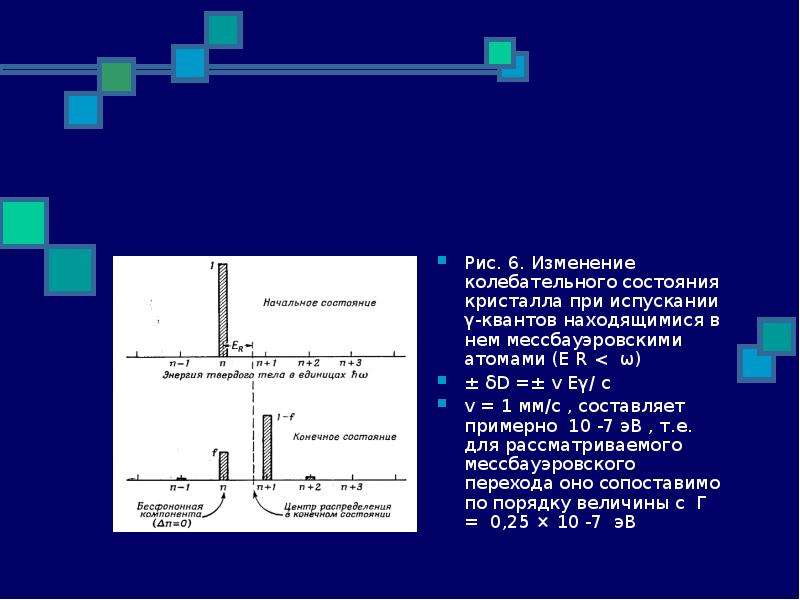

Рис. 6. Изменение колебательного состояния кристалла при испускании γ-квантов находящимися в нем мессбауэровскими атомами (Е R < ω) ± δD =± v Eγ/ c v = 1 мм/с , составляет примерно 10 -7 эВ , т.е. для рассматриваемого мессбауэровского перехода оно сопоставимо по порядку величины с Г = 0,25 × 10 -7 эВ
