Слайд 1

Описание слайда:

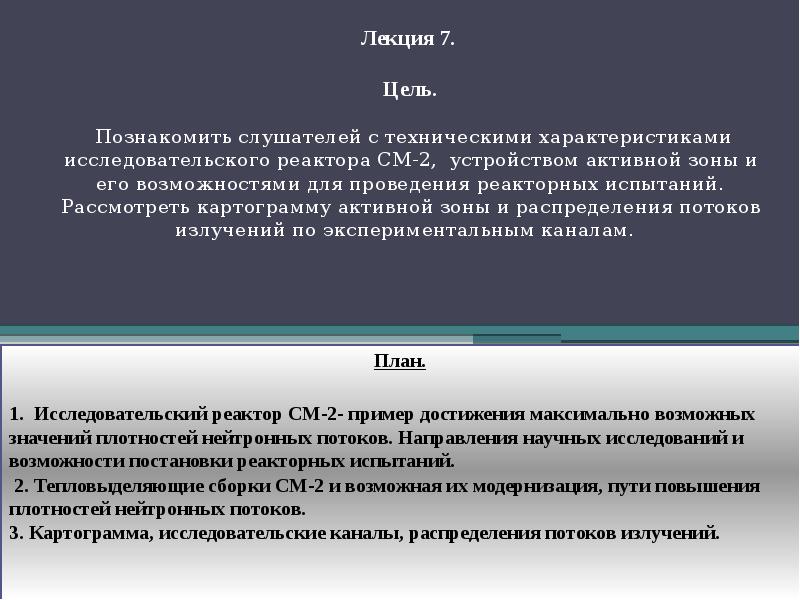

Лекция 7. Цель. Познакомить слушателей с техническими характеристиками исследовательского реактора CМ-2, устройством активной зоны и его возможностями для проведения реакторных испытаний. Рассмотреть картограмму активной зоны и распределения потоков излучений по экспериментальным каналам. План. 1. Исследовательский реактор СМ-2- пример достижения максимально возможных значений плотностей нейтронных потоков. Направления научных исследований и возможности постановки реакторных испытаний. 2. Тепловыделяющие сборки СМ-2 и возможная их модернизация, пути повышения плотностей нейтронных потоков. 3. Картограмма, исследовательские каналы, распределения потоков излучений.

Слайд 2

Описание слайда:

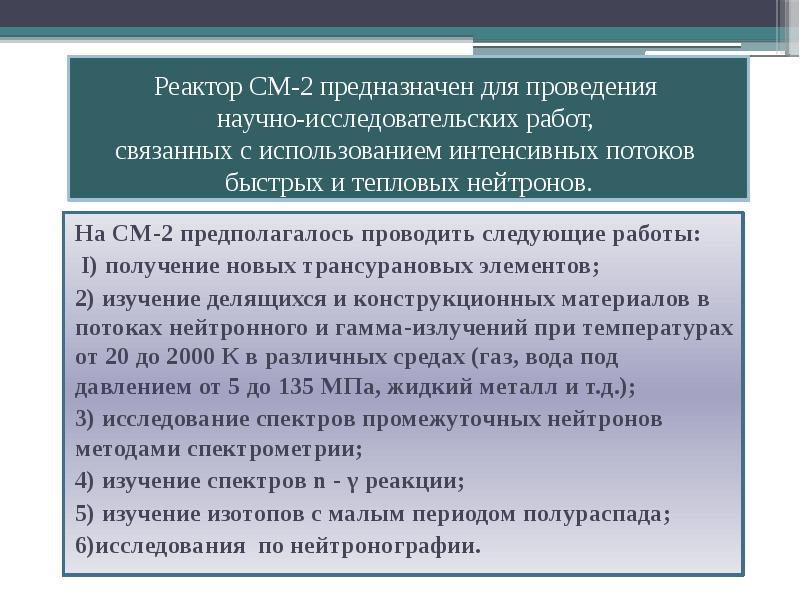

Реактор СМ-2 предназначен для проведения научно-исследовательских работ, связанных с использованием интенсивных потоков быстрых и тепловых нейтронов. На СМ-2 предполагалось проводить следующие работы: I) получение новых трансурановых элементов; 2) изучение делящихся и конструкционных материалов в потоках нейтронного и гамма-излучений при температурах от 20 до 2000 К в различных средах (газ, вода под давлением от 5 до 135 МПа, жидкий металл и т.д.); 3) исследование спектров промежуточных нейтронов методами спектрометрии; 4) изучение спектров n - γ реакции; 5) изучение изотопов с малым периодом полураспада; 6)исследования по нейтронографии.

Слайд 3

Описание слайда:

Исследовательский корпусной реактор на промежуточных нейтронах СМ-2 Реактор СМ-2 стал одним из лучших в мире исследовательских реакторов для проведения реакторных испытаний в высоких нейтронных потоках. Максимальная плотность потока достигла рекордного уровня 3,3*1015 тн/см2с. Высокая плотность потока тепловых нейтронов позволяет быстро накапливать трансураны. Высокая плотность потока быстрых нейтронов позволяет проводить исследования материалов при облучении интегральным потоком 1022 н/см2 и выше за сравнительно короткое время (несколько месяцев), на других реакторах это время составляет годы.

Слайд 4

Описание слайда:

Фронтальный разрез и схематический вид сверху АЗ реактора СМ-2

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

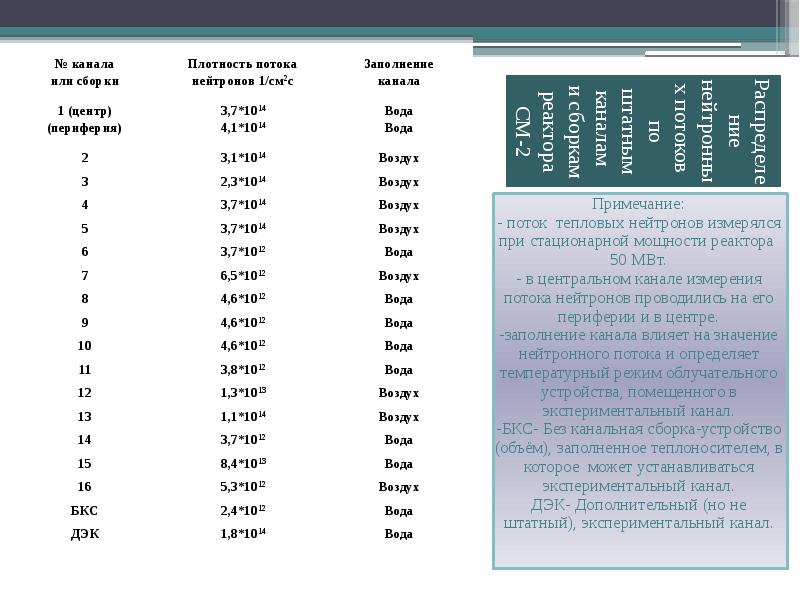

Распределение нейтронных потоков по штатным каналам и сборкам реактора СМ-2 Примечание: - поток тепловых нейтронов измерялся при стационарной мощности реактора 50 МВт. - в центральном канале измерения потока нейтронов проводились на его периферии и в центре. -заполнение канала влияет на значение нейтронного потока и определяет температурный режим облучательного устройства, помещенного в экспериментальный канал. -БКС- Без канальная сборка-устройство (объём), заполненное теплоносителем, в которое может устанавливаться экспериментальный канал. ДЭК- Дополнительный (но не штатный), экспериментальный канал.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

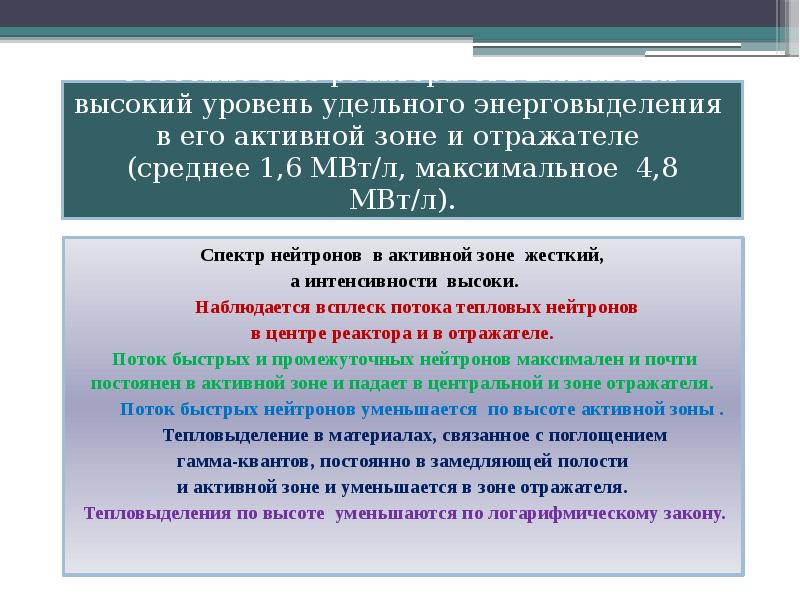

Особенностью реактора СМ-2 является высокий уровень удельного энерговыделения в его активной зоне и отражателе (среднее 1,6 МВт/л, максимальное 4,8 МВт/л). Спектр нейтронов в активной зоне жесткий, а интенсивности высоки. Наблюдается всплеск потока тепловых нейтронов в центре реактора и в отражателе. Поток быстрых и промежуточных нейтронов максимален и почти постоянен в активной зоне и падает в центральной и зоне отражателя. Поток быстрых нейтронов уменьшается по высоте активной зоны . Тепловыделение в материалах, связанное с поглощением гамма-квантов, постоянно в замедляющей полости и активной зоне и уменьшается в зоне отражателя. Тепловыделения по высоте уменьшаются по логарифмическому закону.

Слайд 9

Описание слайда:

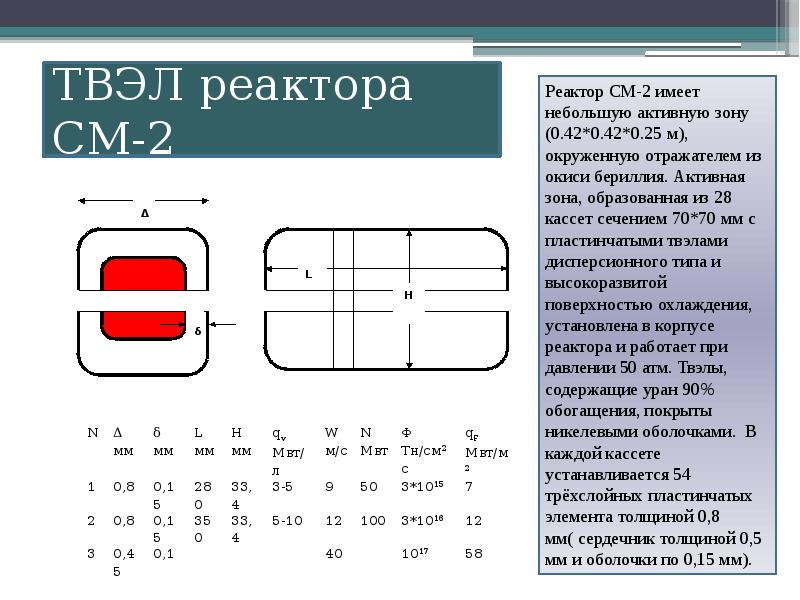

ТВЭЛ реактора СМ-2

Слайд 10

Описание слайда:

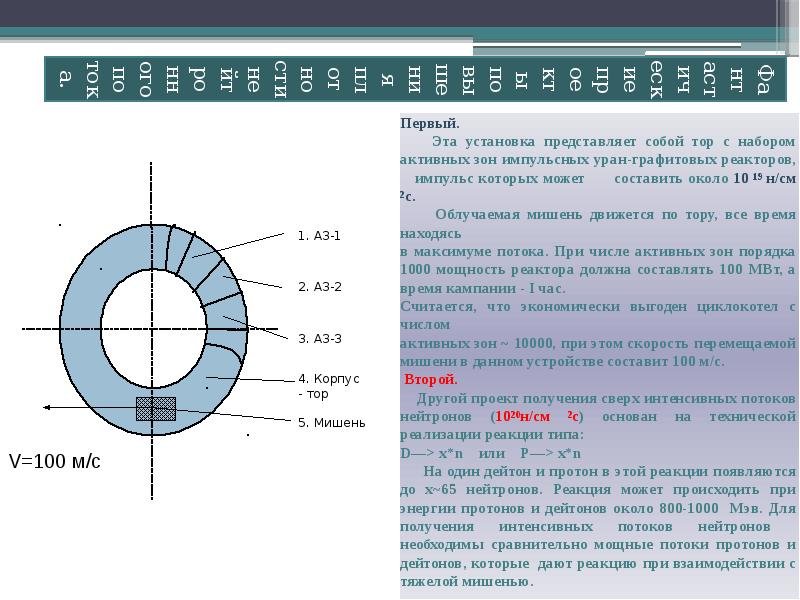

Фантастические проекты повышения плотности нейтронного потока. Первый. Эта установка представляет собой тор с набором активных зон импульсных уран-графитовых реакторов, импульс которых может составить около 10 19 н/см 2с. Облучаемая мишень движется по тору, все время находясь в максимуме потока. При числе активных зон порядка 1000 мощность реактора должна составлять 100 МВт, а время кампании - I час. Считается, что экономически выгоден циклокотел с числом активных зон ~ 10000, при этом скорость перемещаемой мишени в данном устройстве составит 100 м/с. Второй. Другой проект получения сверх интенсивных потоков нейтронов (1020н/см 2с) основан на технической реализации реакции типа: D—> х*n или Р—> x*n На один дейтон и протон в этой реакции появляются до x~65 нейтронов. Реакция может происходить при энергии протонов и дейтонов около 800-1000 Мэв. Для получения интенсивных потоков нейтронов необходимы сравнительно мощные потоки протонов и дейтонов, которые дают реакцию при взаимодействии с тяжелой мишенью.
