Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

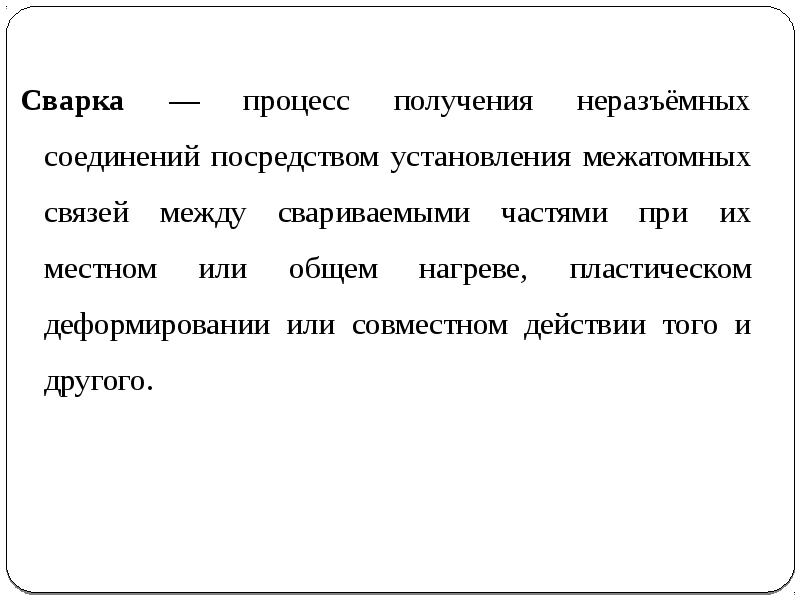

Сварка — процесс получения неразъёмных соединений посредством установления межатомных связей между свариваемыми частями при их местном или общем нагреве, пластическом деформировании или совместном действии того и другого. Сварка — процесс получения неразъёмных соединений посредством установления межатомных связей между свариваемыми частями при их местном или общем нагреве, пластическом деформировании или совместном действии того и другого.

Слайд 3

Описание слайда:

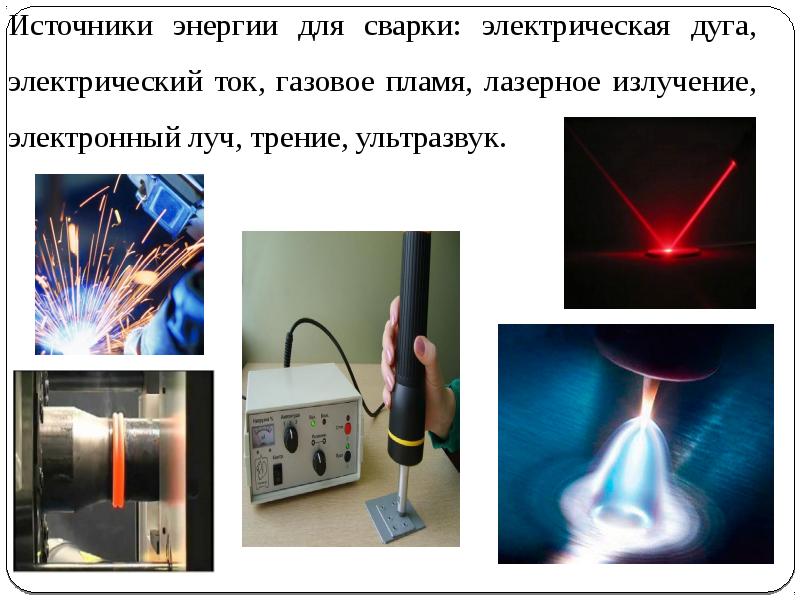

Источники энергии для сварки: электрическая дуга, электрический ток, газовое пламя, лазерное излучение, электронный луч, трение, ультразвук. Источники энергии для сварки: электрическая дуга, электрический ток, газовое пламя, лазерное излучение, электронный луч, трение, ультразвук.

Слайд 4

Описание слайда:

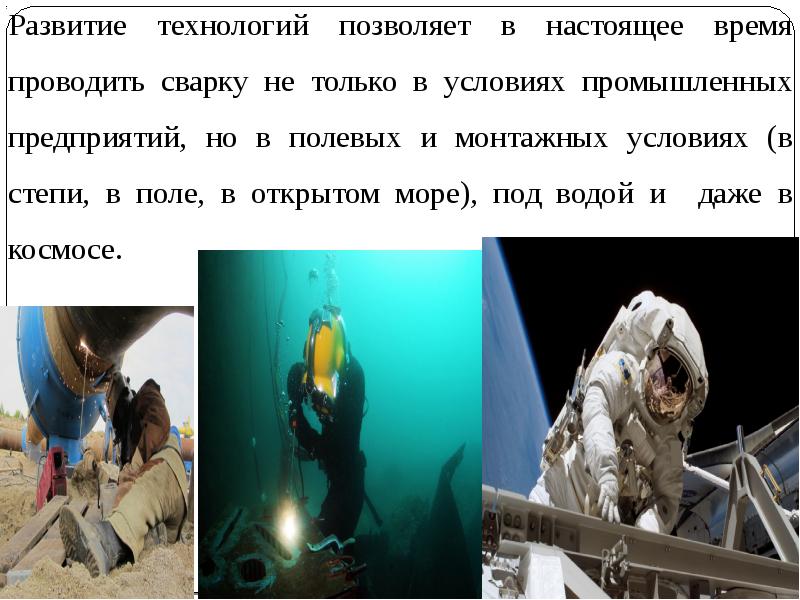

Развитие технологий позволяет в настоящее время проводить сварку не только в условиях промышленных предприятий, но в полевых и монтажных условиях (в степи, в поле, в открытом море), под водой и даже в космосе. Развитие технологий позволяет в настоящее время проводить сварку не только в условиях промышленных предприятий, но в полевых и монтажных условиях (в степи, в поле, в открытом море), под водой и даже в космосе.

Слайд 5

Описание слайда:

КОСМОНАВТ СВЕТЛАНА САВИЦКАЯ ВЫПОЛНЯЕТ ОПЕРАЦИИ ПО РЕЗКЕ, СВАРКЕ, ПАЙКЕ И ПЛАВКЕ МЕТАЛЛА В ОТКРЫТОМ КОСМОСЕ ВО ВРЕМЯ ПОЛЕТА КОМПЛЕКСА "САЛЮТ-7" - "СОЮЗ-Т11" - "СОЮЗ-Т12". 25 ИЮЛЯ 1984 ГОДА. КОСМОНАВТ СВЕТЛАНА САВИЦКАЯ ВЫПОЛНЯЕТ ОПЕРАЦИИ ПО РЕЗКЕ, СВАРКЕ, ПАЙКЕ И ПЛАВКЕ МЕТАЛЛА В ОТКРЫТОМ КОСМОСЕ ВО ВРЕМЯ ПОЛЕТА КОМПЛЕКСА "САЛЮТ-7" - "СОЮЗ-Т11" - "СОЮЗ-Т12". 25 ИЮЛЯ 1984 ГОДА.

Слайд 6

Описание слайда:

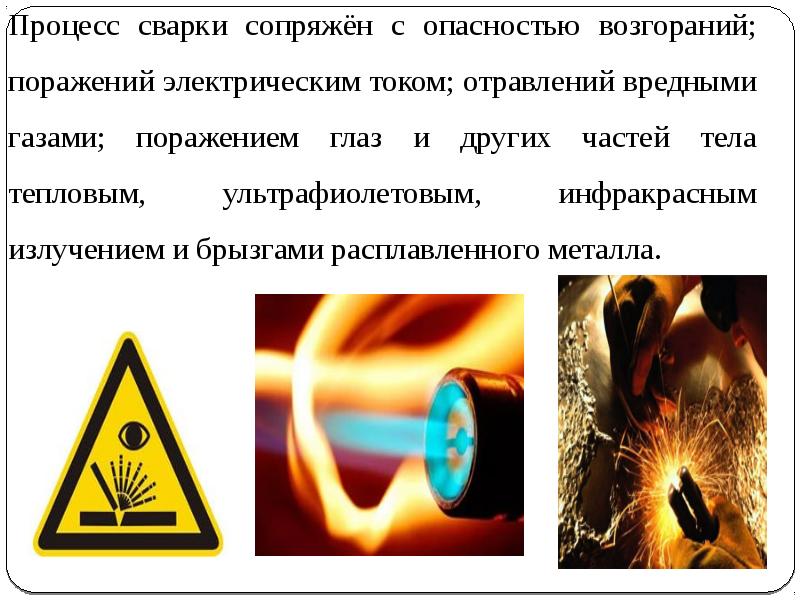

Процесс сварки сопряжён с опасностью возгораний; поражений электрическим током; отравлений вредными газами; поражением глаз и других частей тела тепловым, ультрафиолетовым, инфракрасным излучением и брызгами расплавленного металла. Процесс сварки сопряжён с опасностью возгораний; поражений электрическим током; отравлений вредными газами; поражением глаз и других частей тела тепловым, ультрафиолетовым, инфракрасным излучением и брызгами расплавленного металла.

Слайд 7

Описание слайда:

СВАРКА ОСУЩЕСТВИМА ПРИ СЛЕДУЮЩИХ УСЛОВИЯХ: СВАРКА ОСУЩЕСТВИМА ПРИ СЛЕДУЮЩИХ УСЛОВИЯХ: 1) Применении очень больших удельных давлений сжатия деталей, без нагрева; 2) Нагревании и одновременном сжатии деталей умеренным давлением; 3) Нагревании металла в месте соединения до расплавления, без применения давления для сжатия.

Слайд 8

Описание слайда:

КЛАССИФИКАЦИЯ СВАРКИ Термический класс: виды сварки, осуществляемые плавлением с использованием тепловой энергии — газовая, дуговая, электронно-лучевая, лазерная и так далее. Термомеханический класс: виды сварки, осуществляемые с использованием тепловой энергии и давления — контактная, диффузионную, газо- и дугопрессовую, кузнечную. Механический класс: виды сварки, осуществляемые с использованием механической энергии — холодная, трением, ультразвуковую, взрывом.

Слайд 9

Описание слайда:

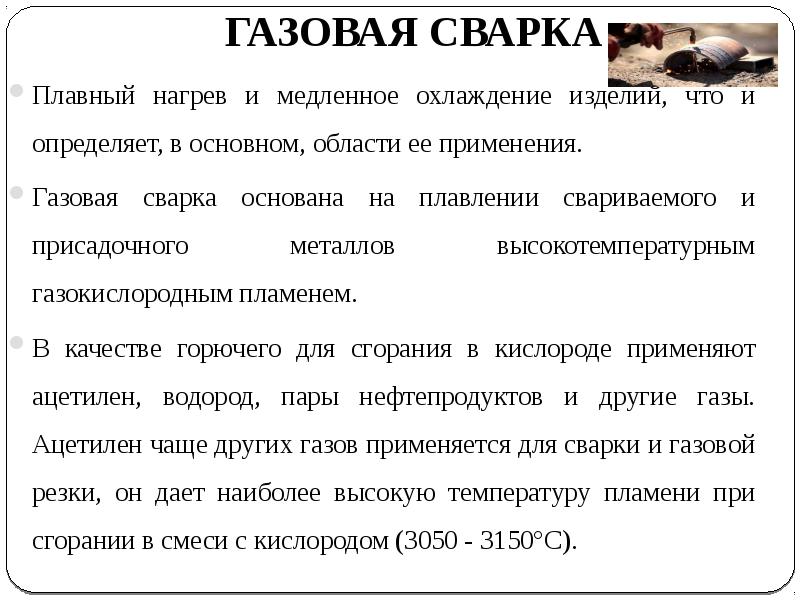

ГАЗОВАЯ СВАРКА Плавный нагрев и медленное охлаждение изделий, что и определяет, в основном, области ее применения. Газовая сварка основана на плавлении свариваемого и присадочного металлов высокотемпературным газокислородным пламенем. В качестве горючего для сгорания в кислороде применяют ацетилен, водород, пары нефтепродуктов и другие газы. Ацетилен чаще других газов применяется для сварки и газовой резки, он дает наиболее высокую температуру пламени при сгорании в смеси с кислородом (3050 - 3150°С).

Слайд 10

Описание слайда:

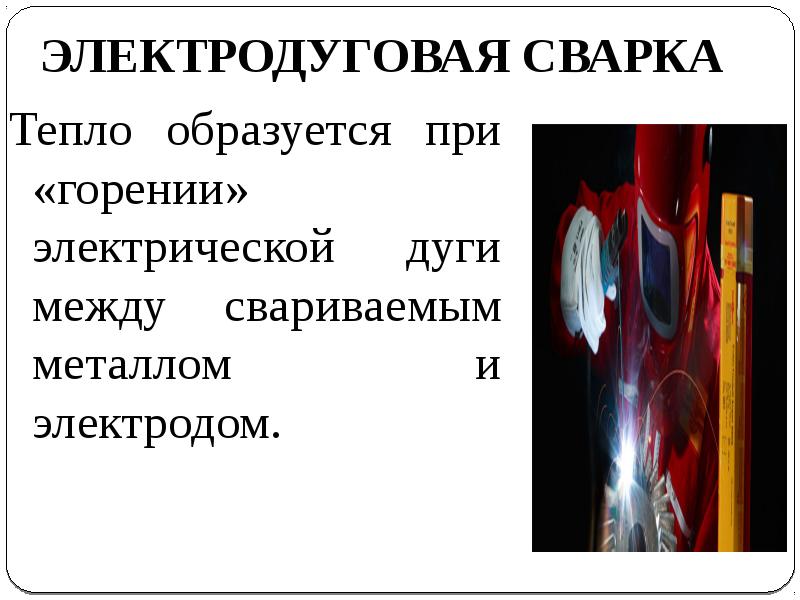

ЭЛЕКТРОДУГОВАЯ СВАРКА Тепло образуется при «горении» электрической дуги между свариваемым металлом и электродом.

Слайд 11

Описание слайда:

АРГОННАЯ СВАРКА

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

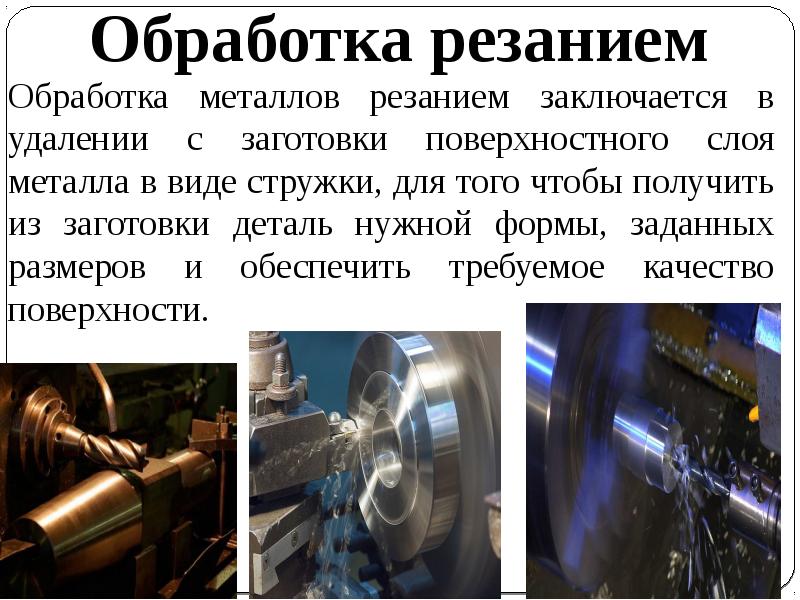

Обработка резанием Обработка металлов резанием заключается в удалении с заготовки поверхностного слоя металла в виде стружки, для того чтобы получить из заготовки деталь нужной формы, заданных размеров и обеспечить требуемое качество поверхности.

Слайд 14

Описание слайда:

ВИДЫ ОБРАБОТКИ РЕЗАНИЕМ: Точение (обтачивание, растачивание, подрезание, разрезание). Сверление (рассверливание, зенкерование, зенкование, развёртывание, цековка). Строгание, долбление. Фрезерование. Протягивание, прошивание. Шлифование

Слайд 15

Описание слайда:

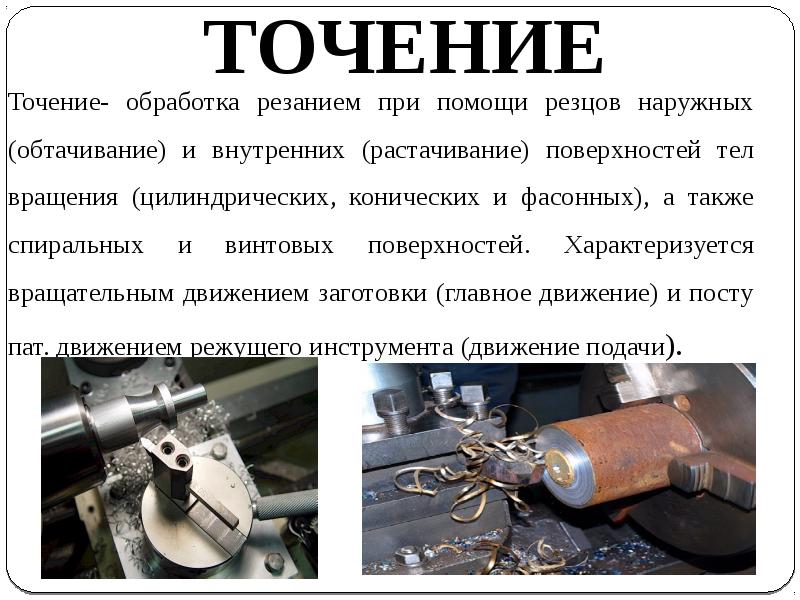

ТОЧЕНИЕ Точение- обработка резанием при помощи резцов наружных (обтачивание) и внутренних (растачивание) поверхностей тел вращения (цилиндрических, конических и фасонных), а также спиральных и винтовых поверхностей. Характеризуется вращательным движением заготовки (главное движение) и посту пат. движением режущего инструмента (движение подачи).

Слайд 16

Описание слайда:

СВЕРЛЕНИЕ Сверление — вид механической обработки материалов резанием, при котором с помощью специального вращающегося режущего инструмента (сверла) получают отверстия различного диаметра и глубины.

Слайд 17

Описание слайда:

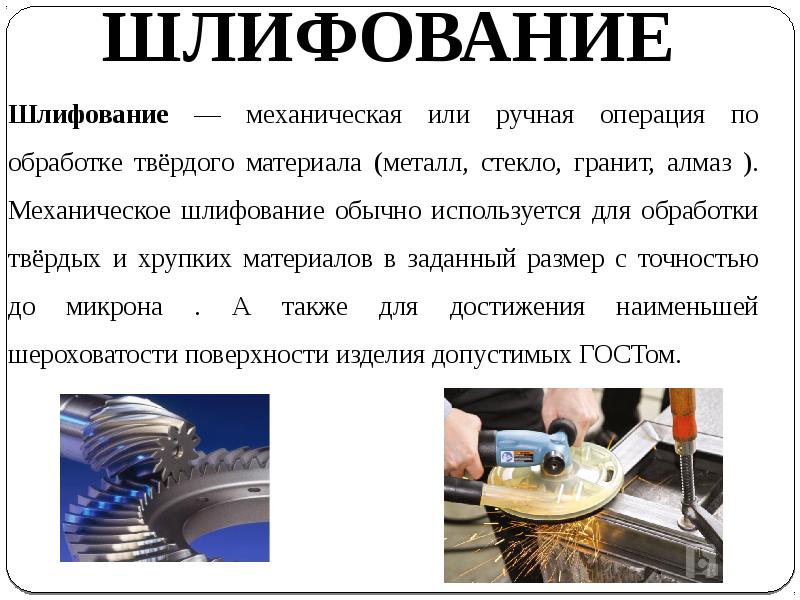

ШЛИФОВАНИЕ Шлифование — механическая или ручная операция по обработке твёрдого материала (металл, стекло, гранит, алмаз ). Механическое шлифование обычно используется для обработки твёрдых и хрупких материалов в заданный размер с точностью до микрона . А также для достижения наименьшей шероховатости поверхности изделия допустимых ГОСТом.
