Вы можете ознакомиться и скачать презентацию на тему Измерение параметров инфракрасного и терагерцового излучения ч.2 Схемы измерения параметров. Доклад-сообщение содержит 31 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Лекция 21 Оптические измерения

Слайд 2

Описание слайда:

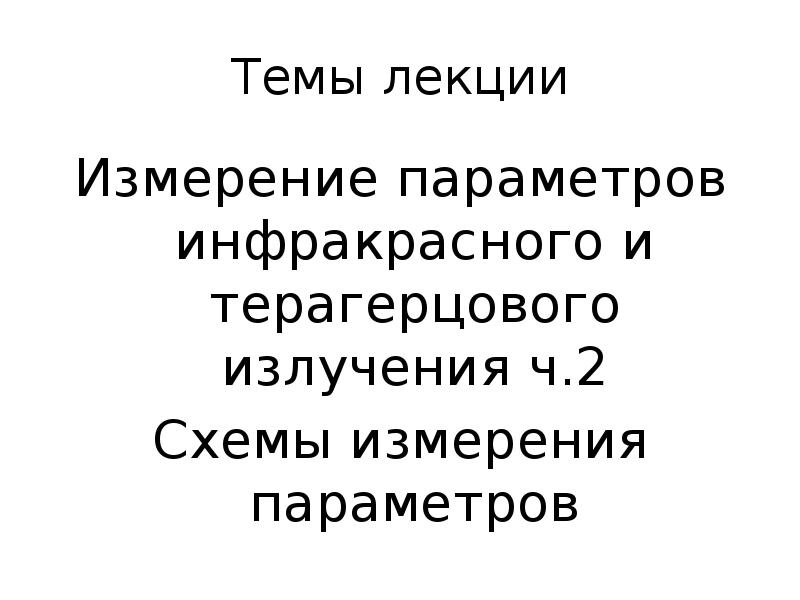

Темы лекции Измерение параметров инфракрасного и терагерцового излучения ч.2 Схемы измерения параметров

Слайд 3

Описание слайда:

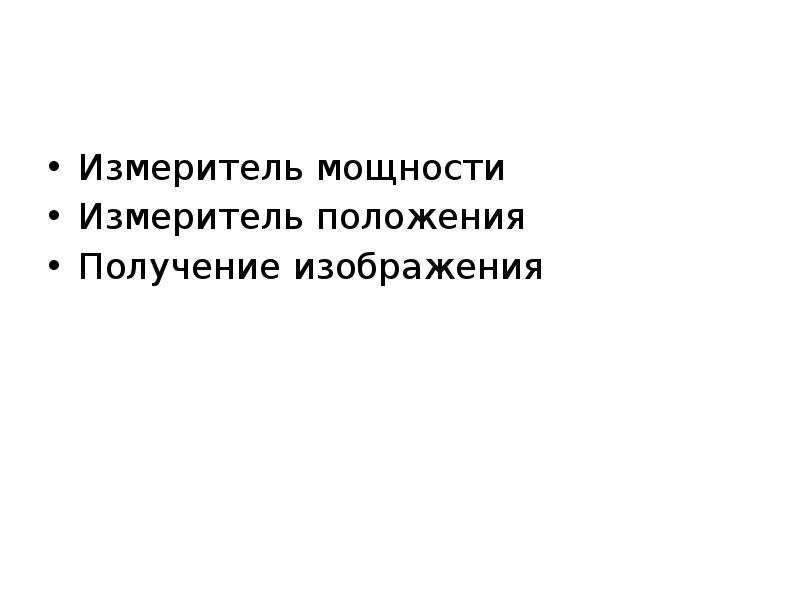

Измеритель мощности Измеритель положения Получение изображения

Слайд 4

Описание слайда:

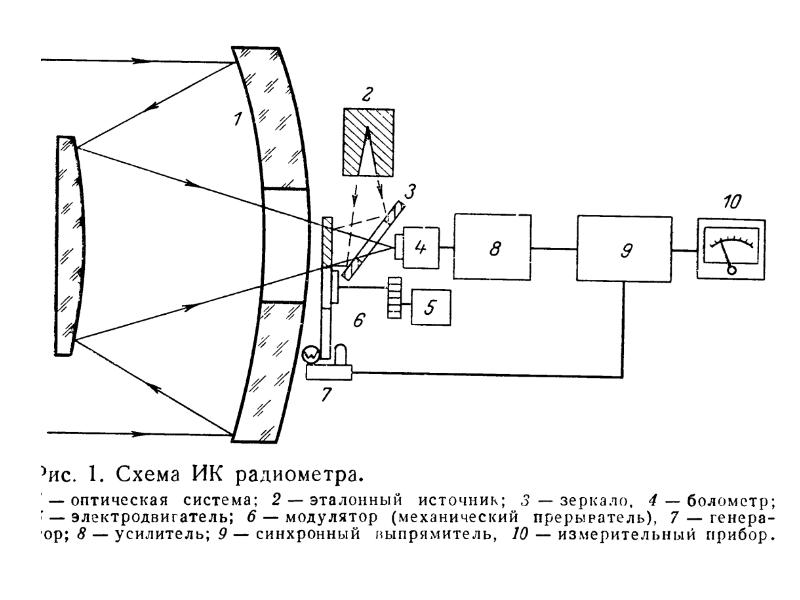

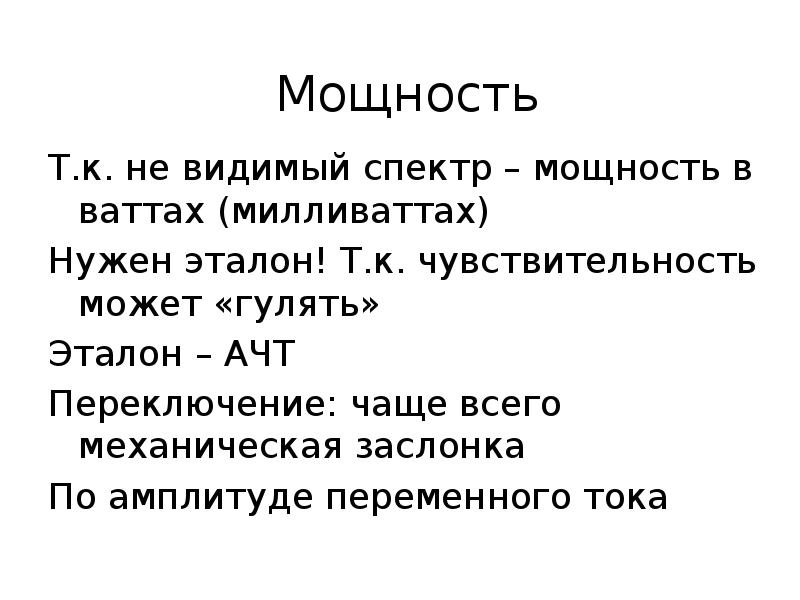

Мощность Т.к. не видимый спектр – мощность в ваттах (милливаттах) Нужен эталон! Т.к. чувствительность может «гулять» Эталон – АЧТ Переключение: чаще всего механическая заслонка По амплитуде переменного тока

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

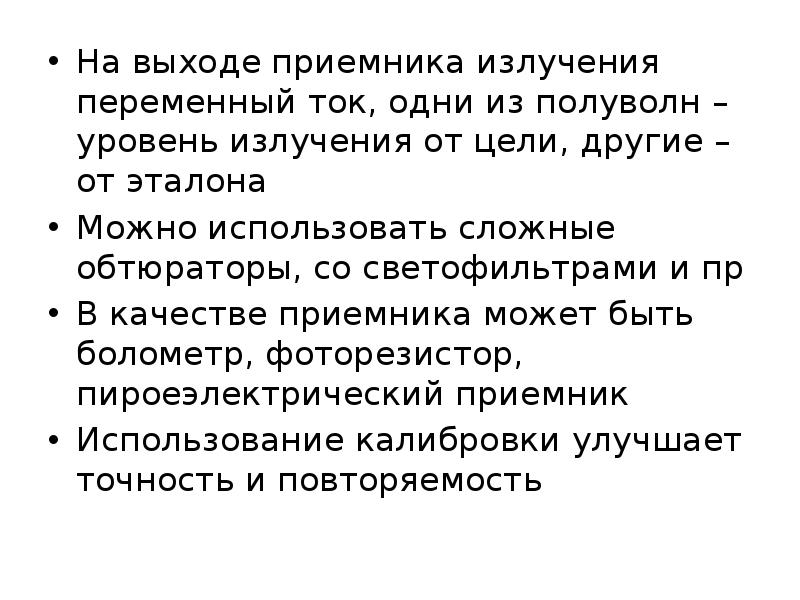

На выходе приемника излучения переменный ток, одни из полуволн – уровень излучения от цели, другие – от эталона Можно использовать сложные обтюраторы, со светофильтрами и пр В качестве приемника может быть болометр, фоторезистор, пироеэлектрический приемник Использование калибровки улучшает точность и повторяемость

Слайд 7

Описание слайда:

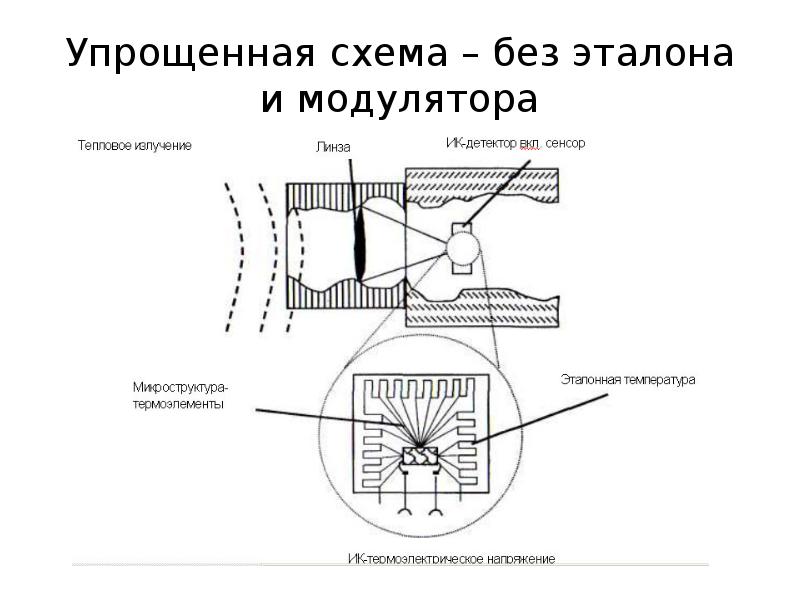

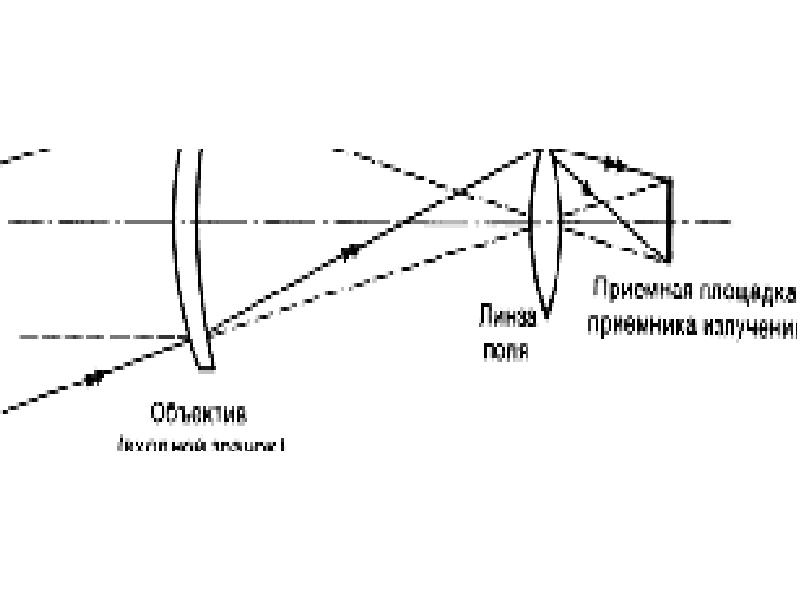

Упрощенная схема – без эталона и модулятора

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

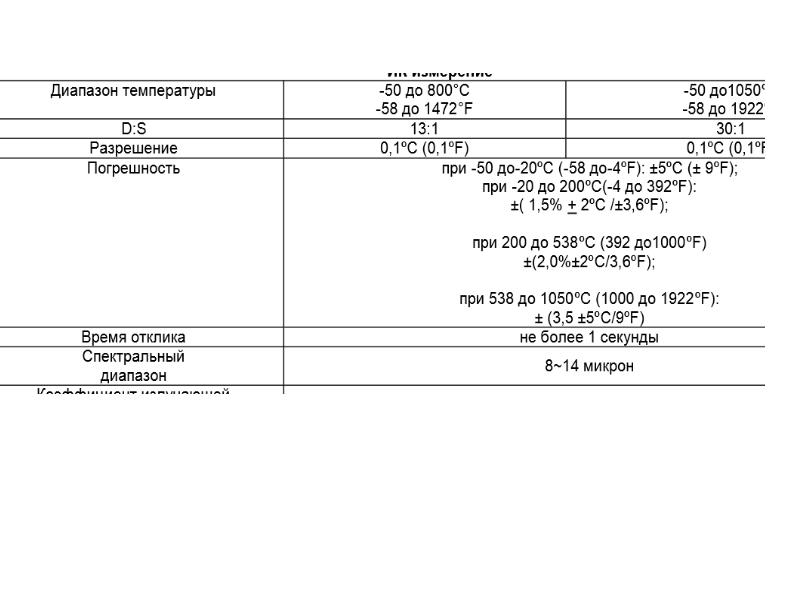

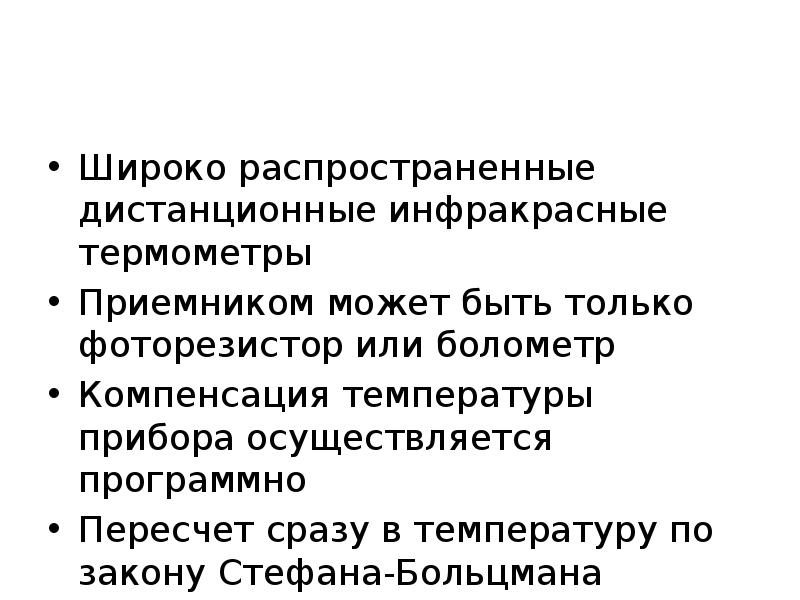

Широко распространенные дистанционные инфракрасные термометры Приемником может быть только фоторезистор или болометр Компенсация температуры прибора осуществляется программно Пересчет сразу в температуру по закону Стефана-Больцмана

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

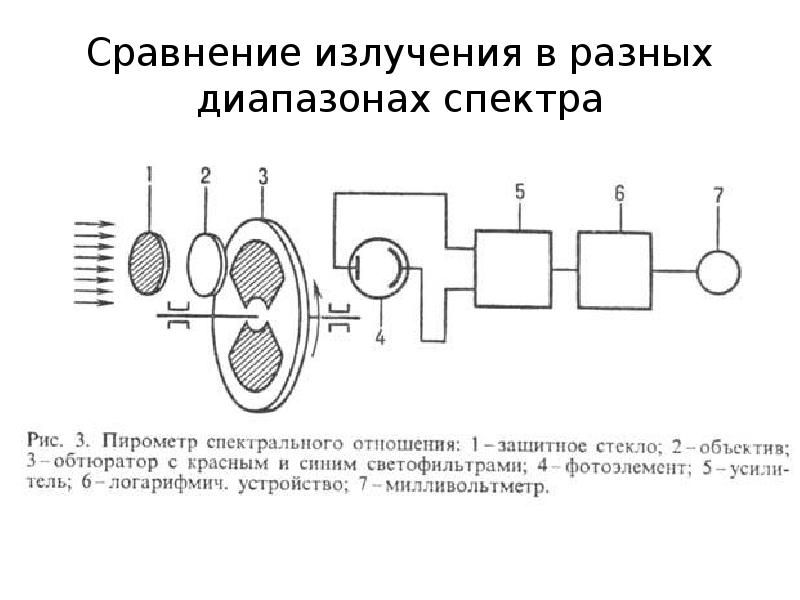

Сравнение излучения в разных диапазонах спектра

Слайд 12

Описание слайда:

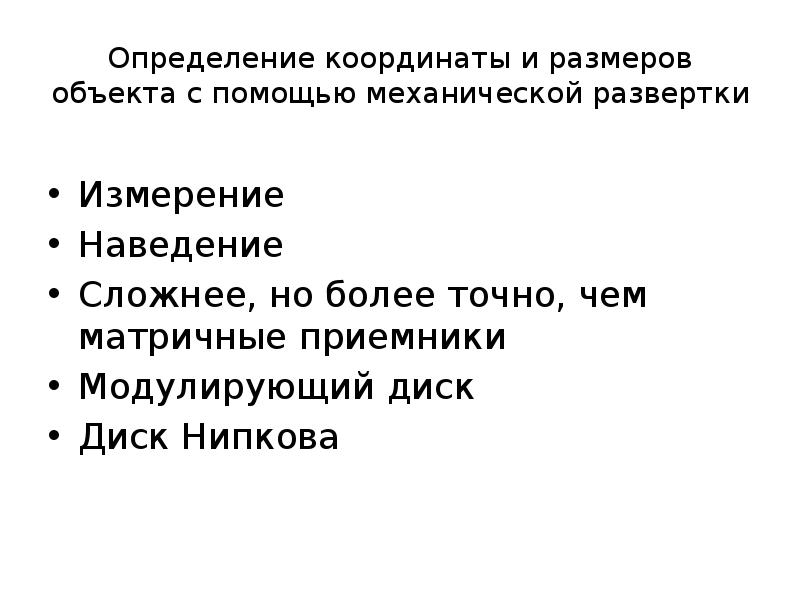

Определение координаты и размеров объекта с помощью механической развертки Измерение Наведение Сложнее, но более точно, чем матричные приемники Модулирующий диск Диск Нипкова

Слайд 13

Описание слайда:

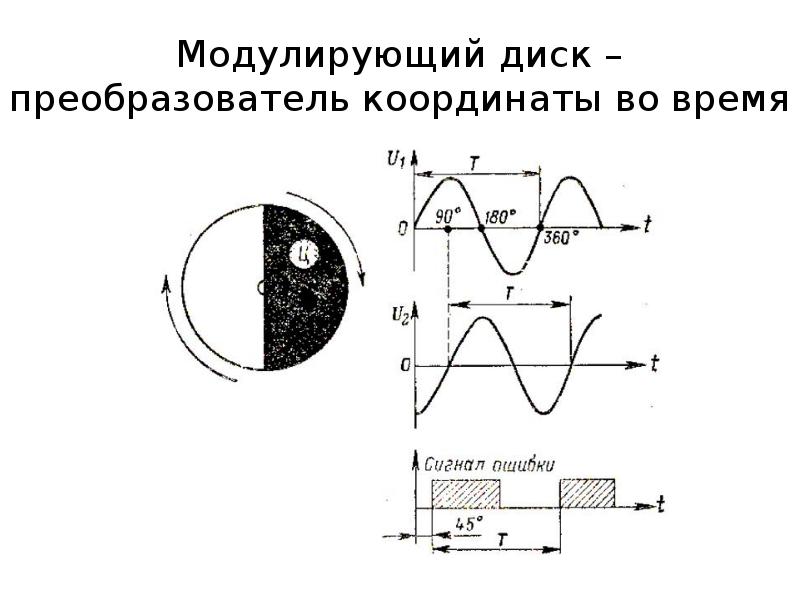

Модулирующий диск – преобразователь координаты во время

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

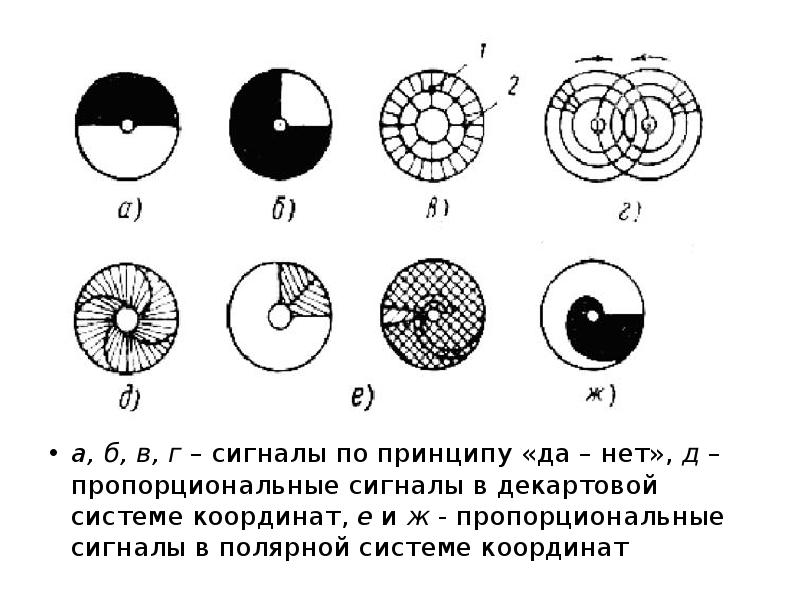

а, б, в, г – сигналы по принципу «да – нет», д – пропорциональные сигналы в декартовой системе координат, е и ж - пропорциональные сигналы в полярной системе координат

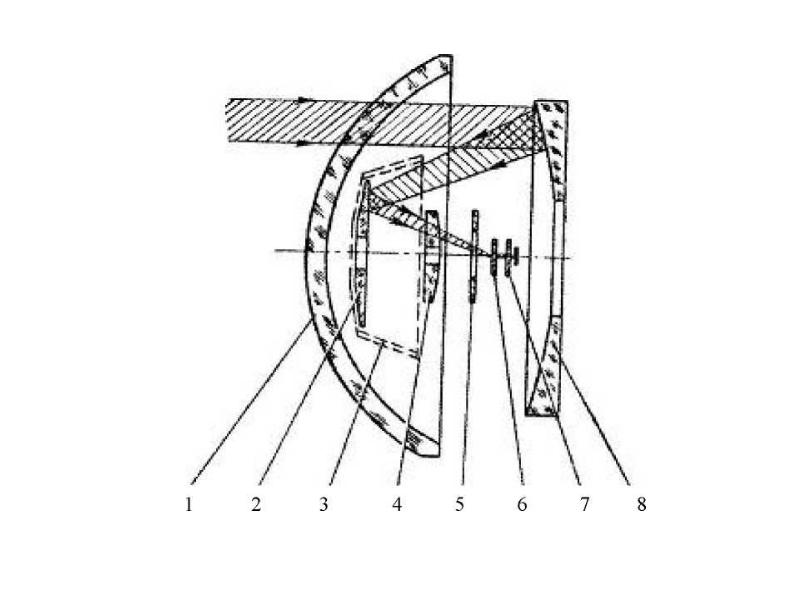

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

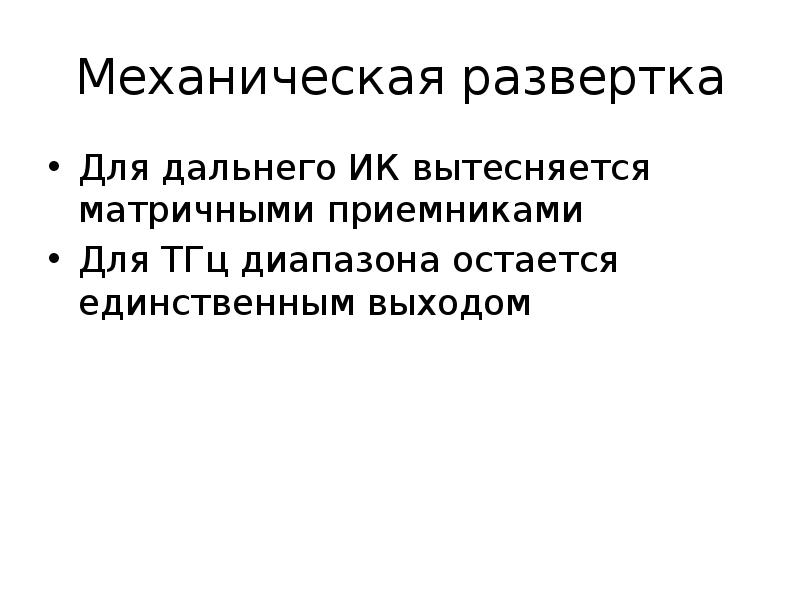

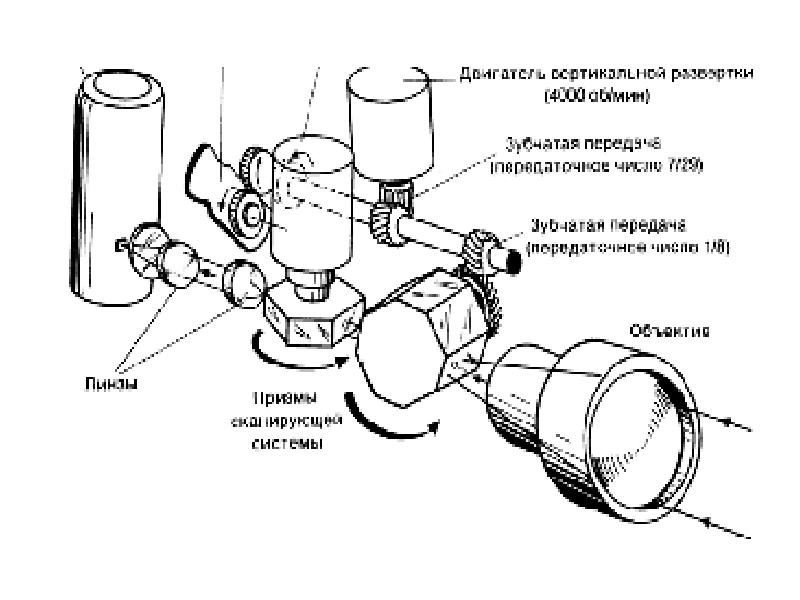

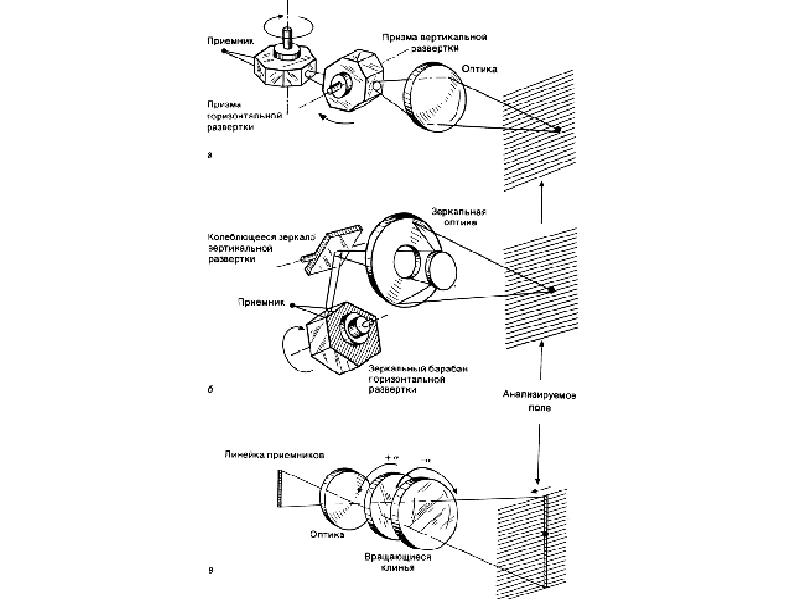

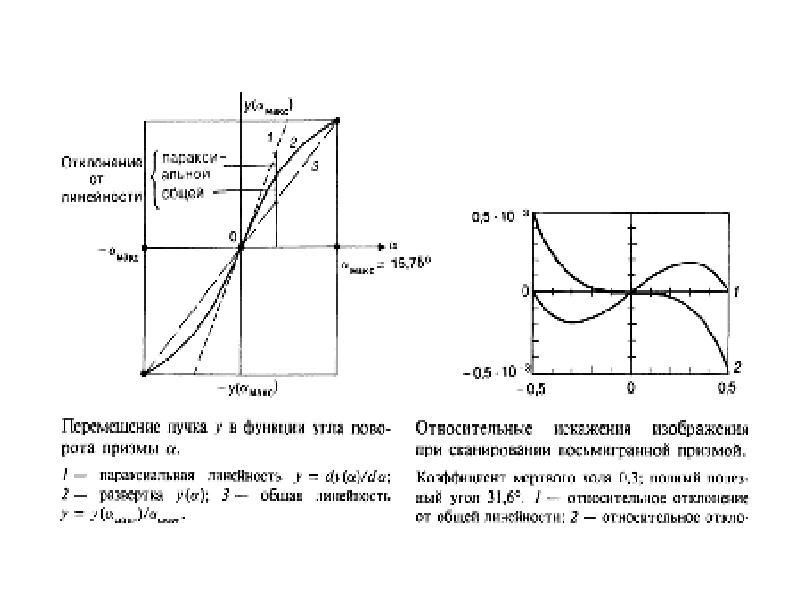

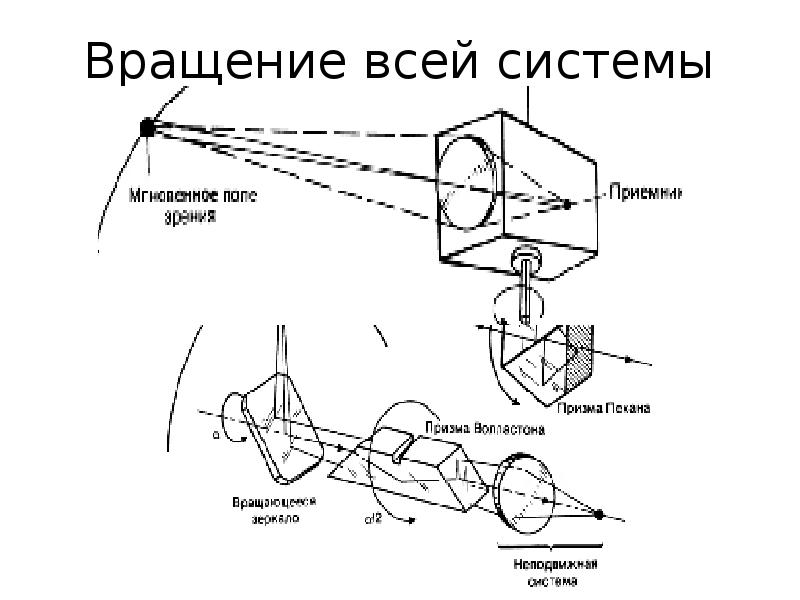

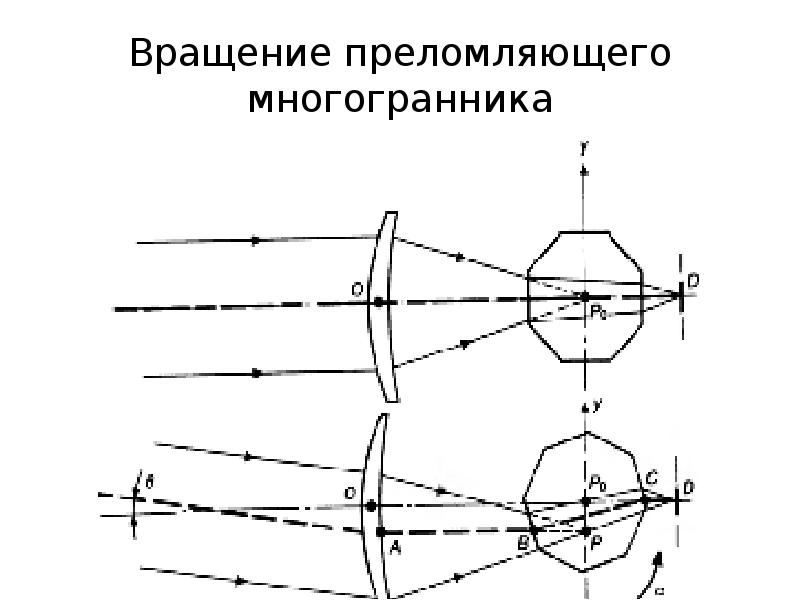

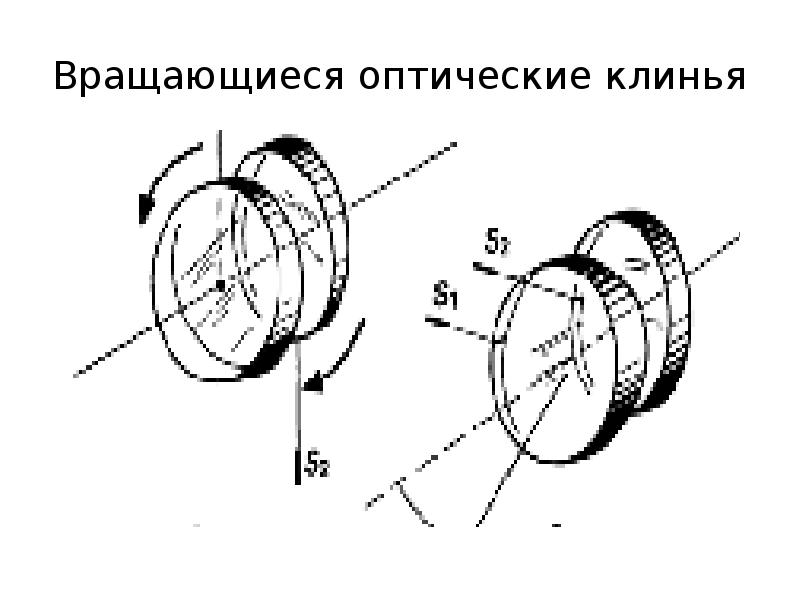

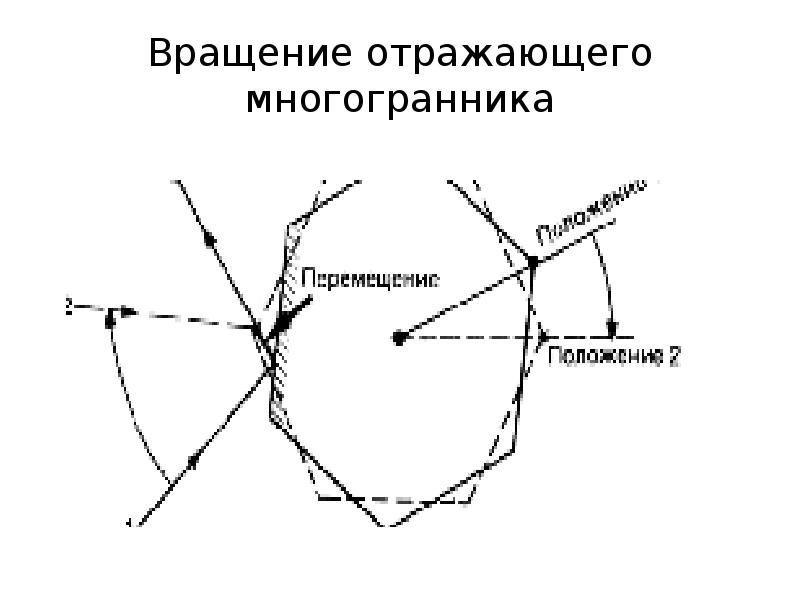

Механическая развертка Для дальнего ИК вытесняется матричными приемниками Для ТГц диапазона остается единственным выходом

Слайд 18

Описание слайда:

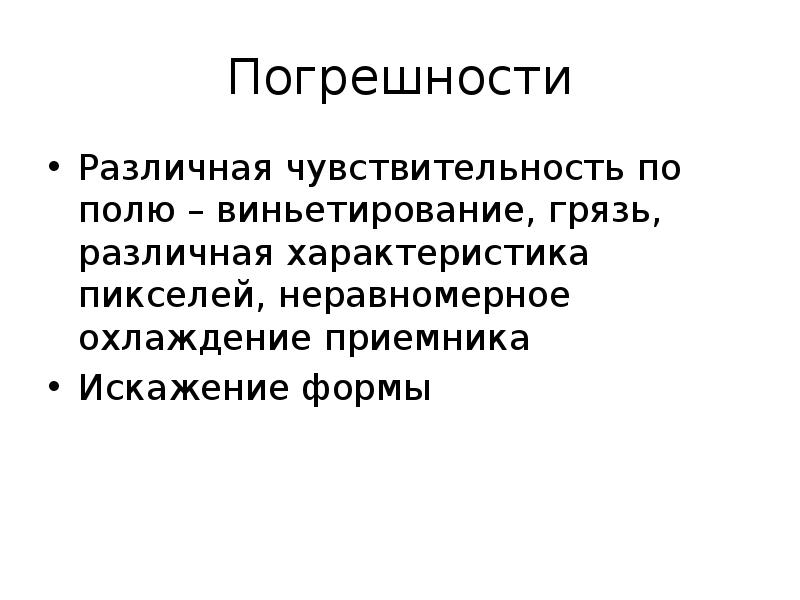

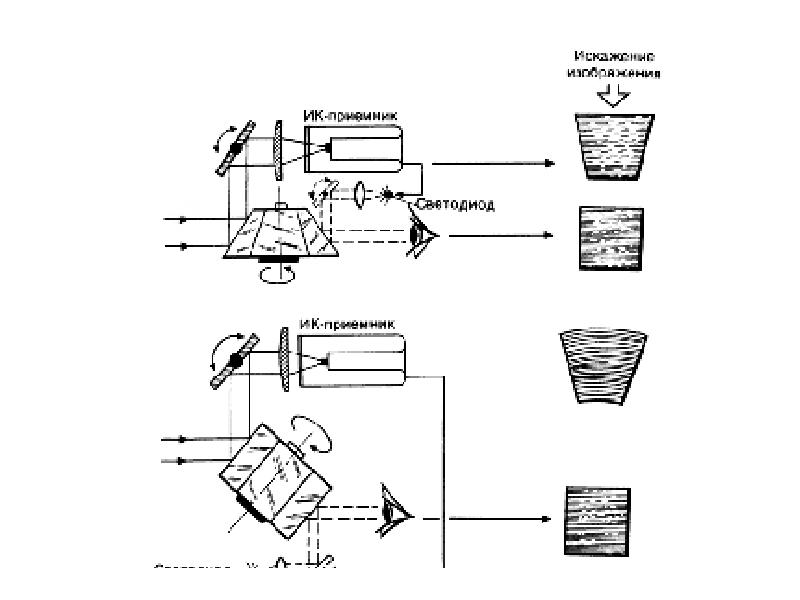

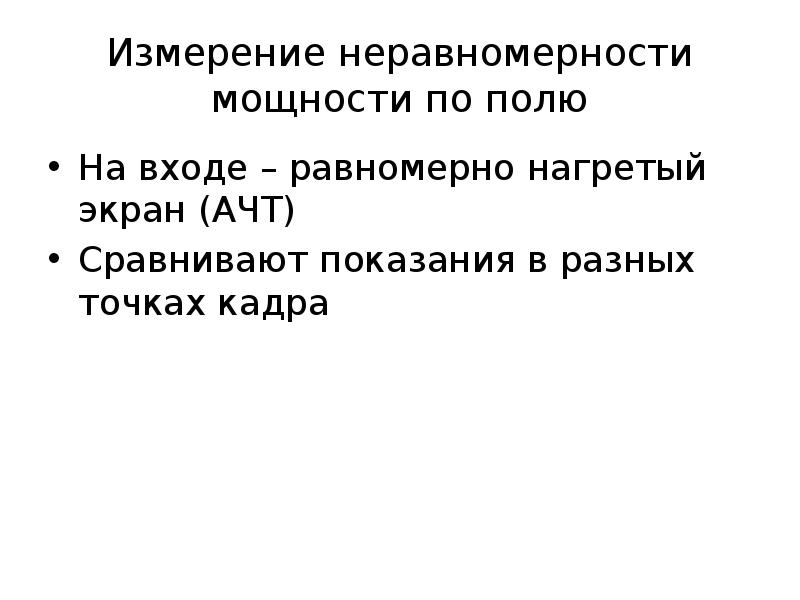

Погрешности Различная чувствительность по полю – виньетирование, грязь, различная характеристика пикселей, неравномерное охлаждение приемника Искажение формы
