Слайд 1

Описание слайда:

Лекция 6 Оптические измерения

Слайд 2

Описание слайда:

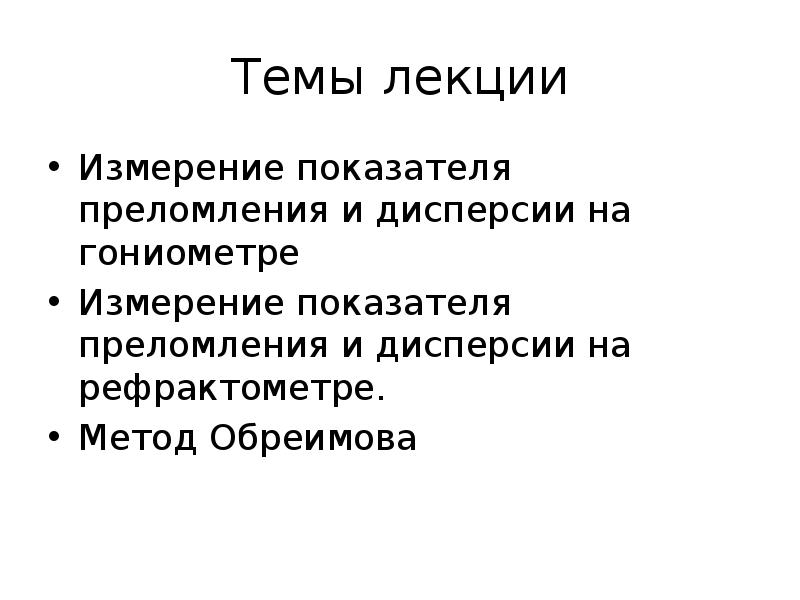

Темы лекции Измерение показателя преломления и дисперсии на гониометре Измерение показателя преломления и дисперсии на рефрактометре. Метод Обреимова

Слайд 3

Описание слайда:

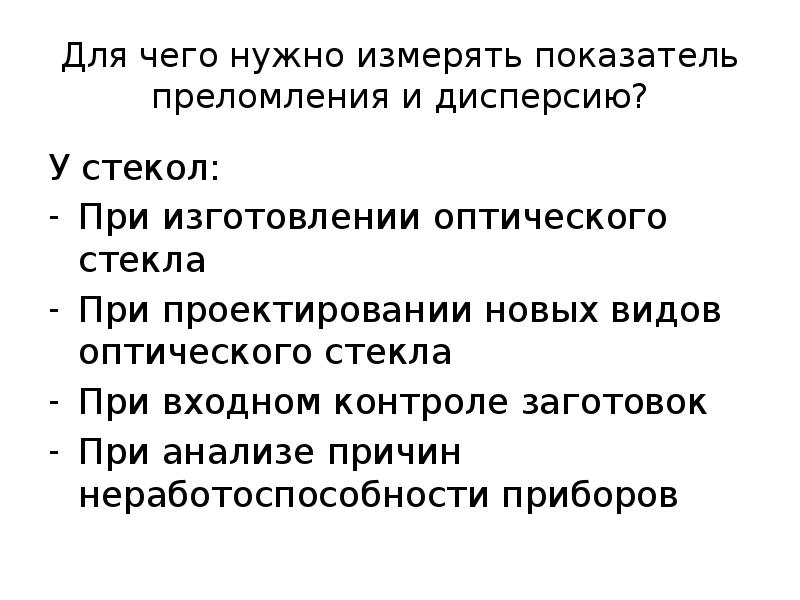

Для чего нужно измерять показатель преломления и дисперсию? У стекол: При изготовлении оптического стекла При проектировании новых видов оптического стекла При входном контроле заготовок При анализе причин неработоспособности приборов

Слайд 4

Описание слайда:

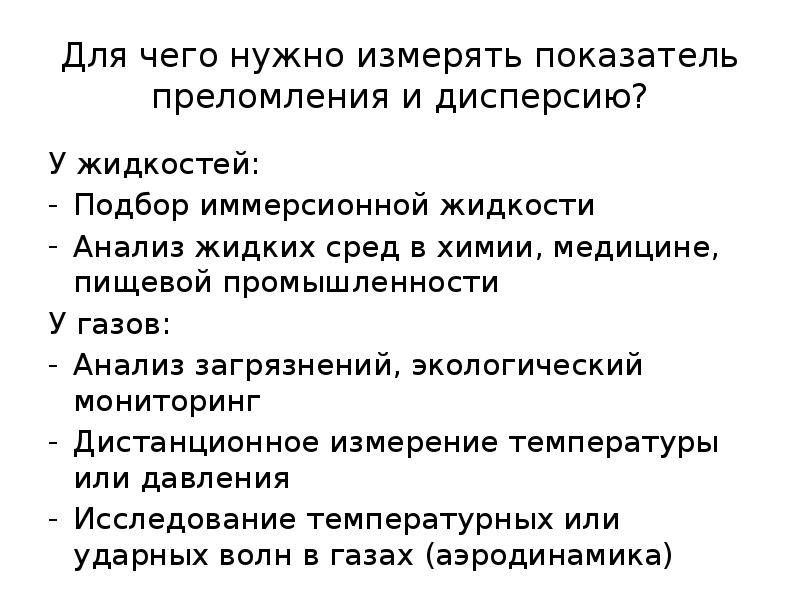

Для чего нужно измерять показатель преломления и дисперсию? У жидкостей: Подбор иммерсионной жидкости Анализ жидких сред в химии, медицине, пищевой промышленности У газов: Анализ загрязнений, экологический мониторинг Дистанционное измерение температуры или давления Исследование температурных или ударных волн в газах (аэродинамика)

Слайд 5

Описание слайда:

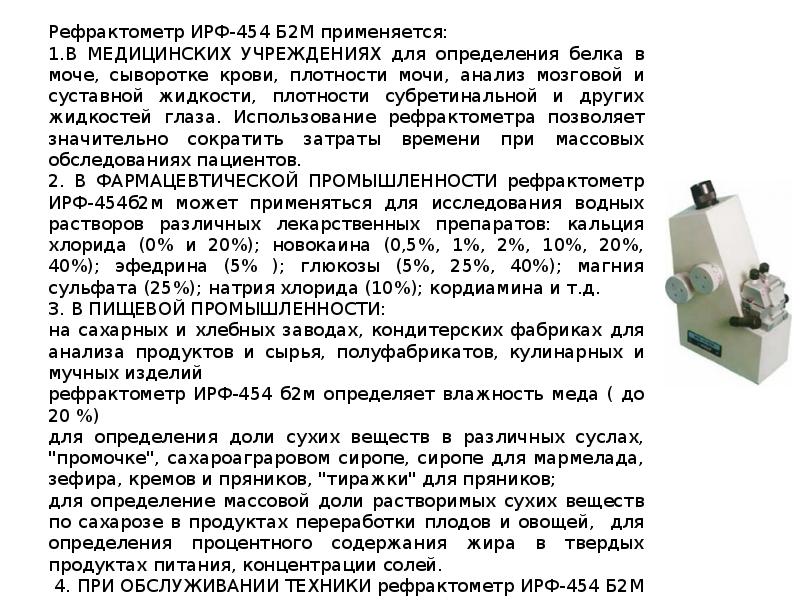

Рефрактометр ИРФ-454 Б2М применяется: Рефрактометр ИРФ-454 Б2М применяется: В МЕДИЦИНСКИХ УЧРЕЖДЕНИЯХ для определения белка в моче, сыворотке крови, плотности мочи, анализ мозговой и суставной жидкости, плотности субретинальной и других жидкостей глаза. Использование рефрактометра позволяет значительно сократить затраты времени при массовых обследованиях пациентов. 2. В ФАРМАЦЕВТИЧЕСКОЙ ПРОМЫШЛЕННОСТИ рефрактометр ИРФ-454б2м может применяться для исследования водных растворов различных лекарственных препаратов: кальция хлорида (0% и 20%); новокаина (0,5%, 1%, 2%, 10%, 20%, 40%); эфедрина (5% ); глюкозы (5%, 25%, 40%); магния сульфата (25%); натрия хлорида (10%); кордиамина и т.д. 3. В ПИЩЕВОЙ ПРОМЫШЛЕННОСТИ: на сахарных и хлебных заводах, кондитерских фабриках для анализа продуктов и сырья, полуфабрикатов, кулинарных и мучных изделий рефрактометр ИРФ-454 б2м определяет влажность меда ( до 20 %) для определения доли сухих веществ в различных суслах, "промочке", сахароаграровом сиропе, сиропе для мармелада, зефира, кремов и пряников, "тиражки" для пряников; для определение массовой доли растворимых сухих веществ по сахарозе в продуктах переработки плодов и овощей, для определения процентного содержания жира в твердых продуктах питания, концентрации солей. 4. ПРИ ОБСЛУЖИВАНИИ ТЕХНИКИ рефрактометр ИРФ-454 Б2М применяется для определения с большей точностью объемной концентрации противокристаллизационной жидкости "ИМ", которая добавляется в авиационное топливо в количестве от 0,1 до 0,3%.

Слайд 6

Описание слайда:

Для измерения показателя преломления можно использовать: Закон преломления n1*sin a1 = n2*sin a2 Полное внутреннее отражение sin a = 1/n Угол Брюстера tg a = n Разность хода лучей (фазовый сдвиг) L=L0/n Коэффициент отражения R = (n2-n1)2/(n2+n1)2

Слайд 7

Описание слайда:

Показатель преломления зависит от Температуры Длины волны света Принятые длины волн для измерения: D (589,2 нм) – пары натрия (в западных каталогах) (желтый) e (546,07 нм) – ртуть (в отечественных каталогах) (желто-зеленый) d (587,56 нм) – гелий (оранжевый) F (486,1 нм) – кадмий (*) (синий) G (434,1 нм) – водород (фиолетовый) C (656,3 нм) – кадмий (*) (красный)

Слайд 8

Описание слайда:

Для измерения дисперсии следует Измерить показатель преломления на разных длинах волн Вычислить число Аббе где nC, nD, nF — показатели преломления среды на длинах волн, соответствующих фраунгоферовым линиям C (656,3 нм) (кадмий, красный), D (589,2 нм) (натрий, желтый) и F (486,1 нм) (кадмий, синий) Или среднюю дисперсию nF-nC

Слайд 9

Описание слайда:

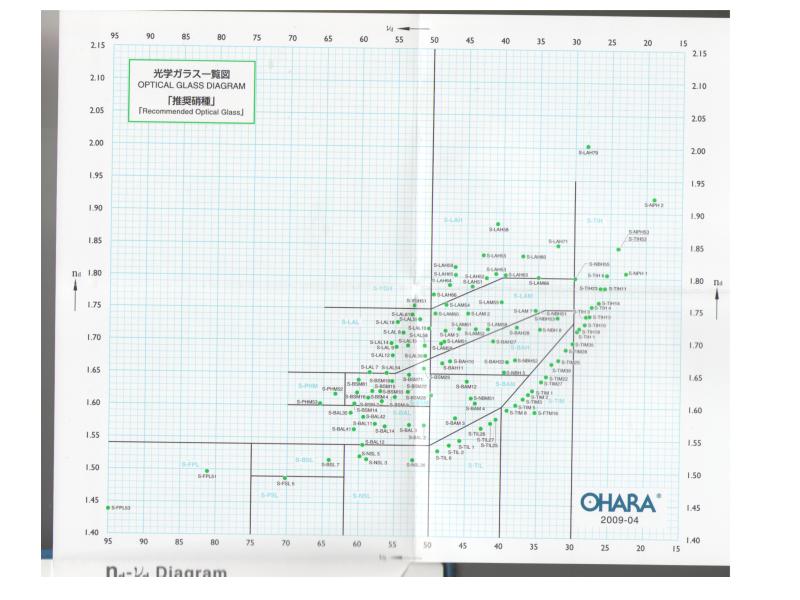

Слайд 10

Описание слайда:

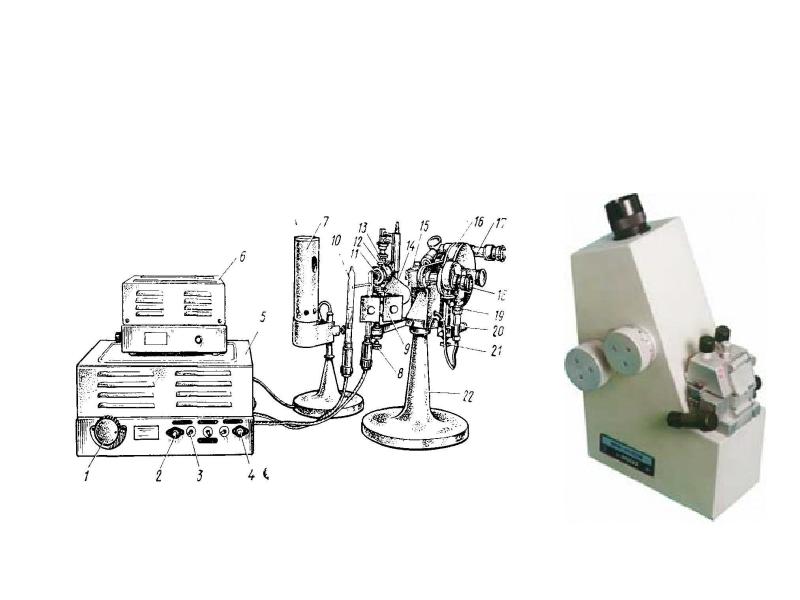

Измерение показателя преломления с помощью гониометра Для обеспечения однозначности измерений призму устанавливают под углом наименьшего отклонения

Слайд 11

Описание слайда:

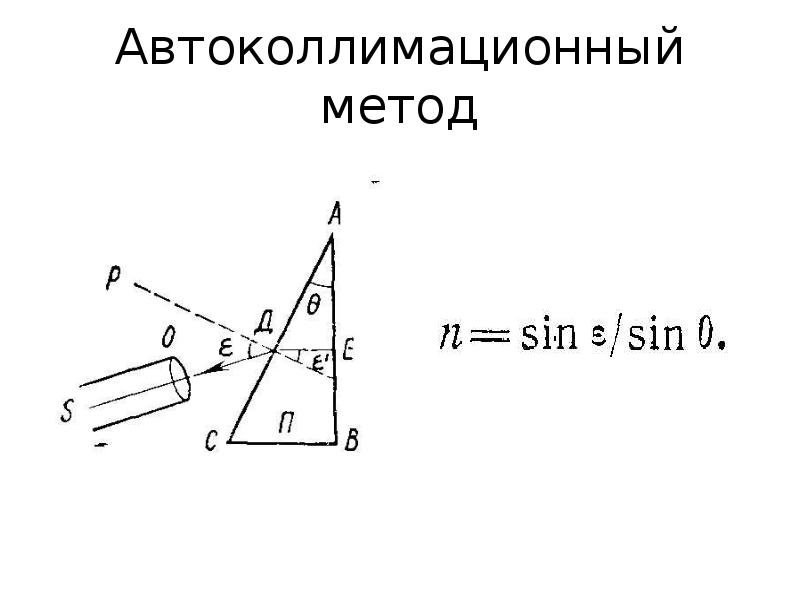

Автоколлимационный метод

Слайд 12

Описание слайда:

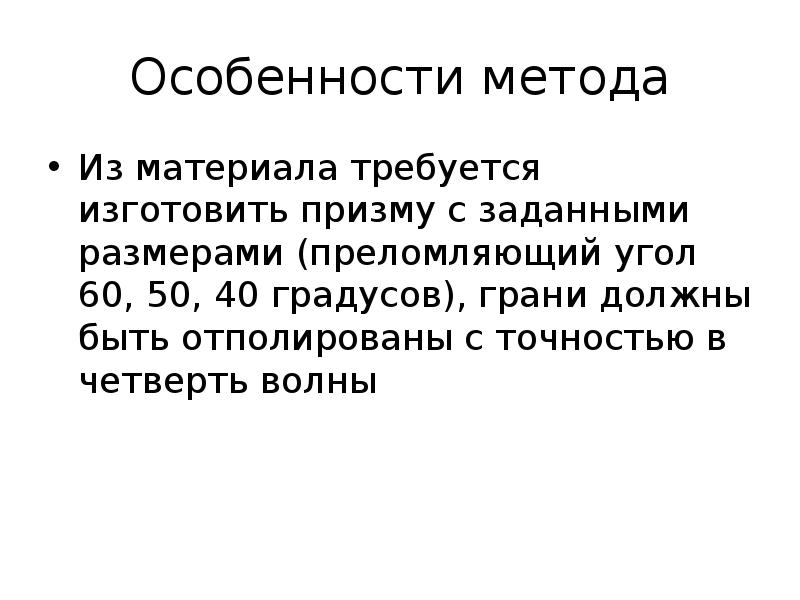

Особенности метода Из материала требуется изготовить призму с заданными размерами (преломляющий угол 60, 50, 40 градусов), грани должны быть отполированы с точностью в четверть волны

Слайд 13

Описание слайда:

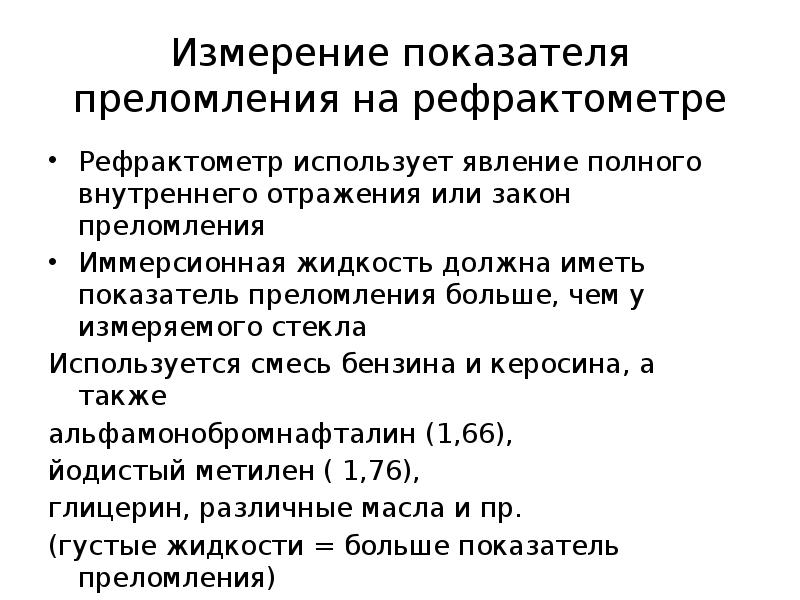

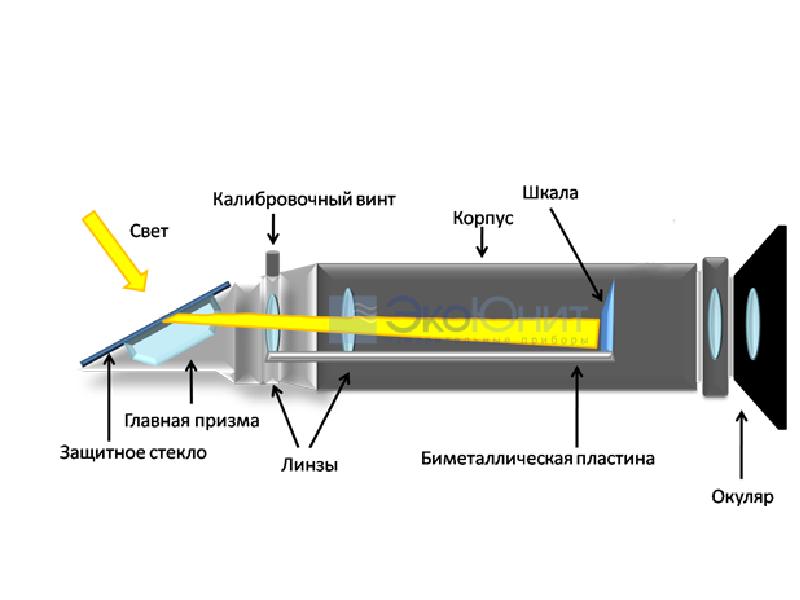

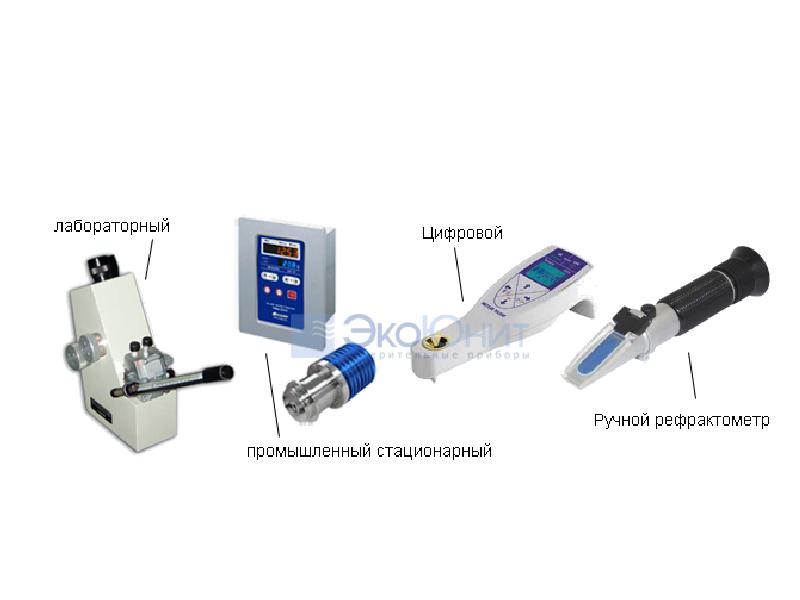

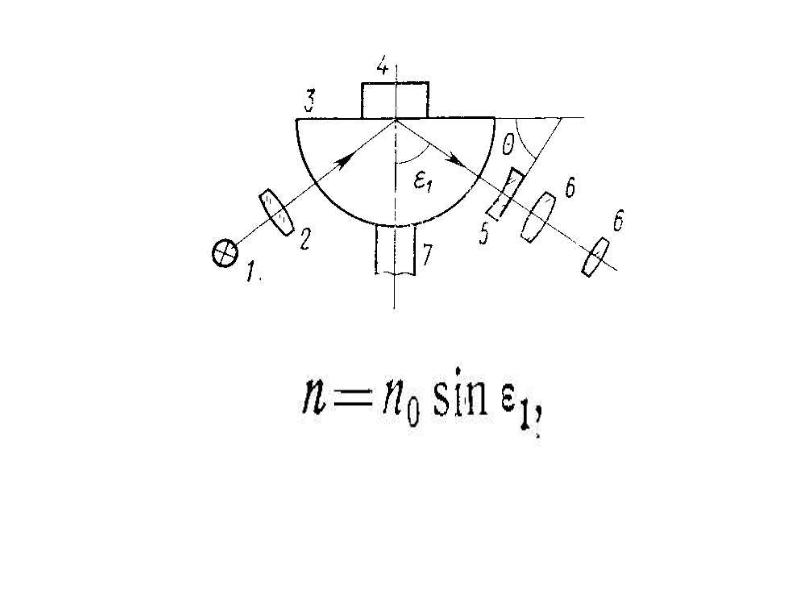

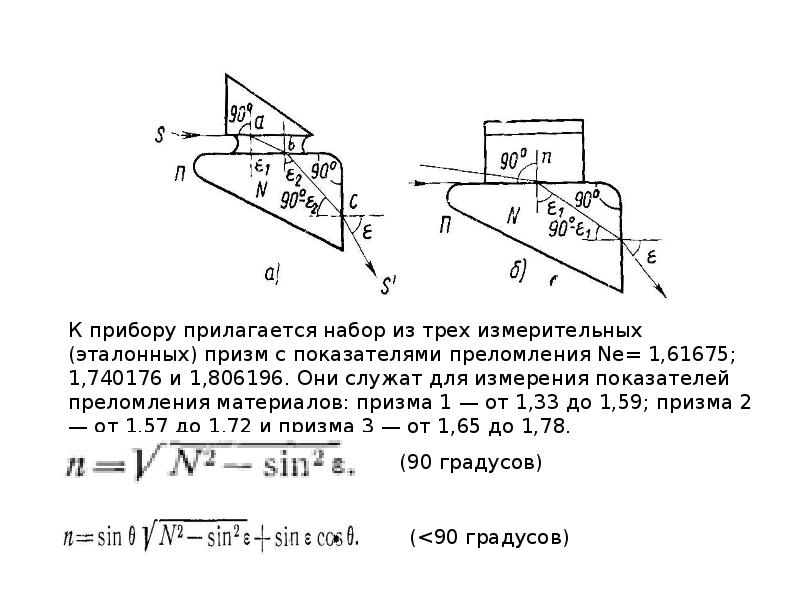

Измерение показателя преломления на рефрактометре Рефрактометр использует явление полного внутреннего отражения или закон преломления Иммерсионная жидкость должна иметь показатель преломления больше, чем у измеряемого стекла Используется смесь бензина и керосина, а также альфамонобромнафталин (1,66), йодистый метилен ( 1,76), глицерин, различные масла и пр. (густые жидкости = больше показатель преломления)

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

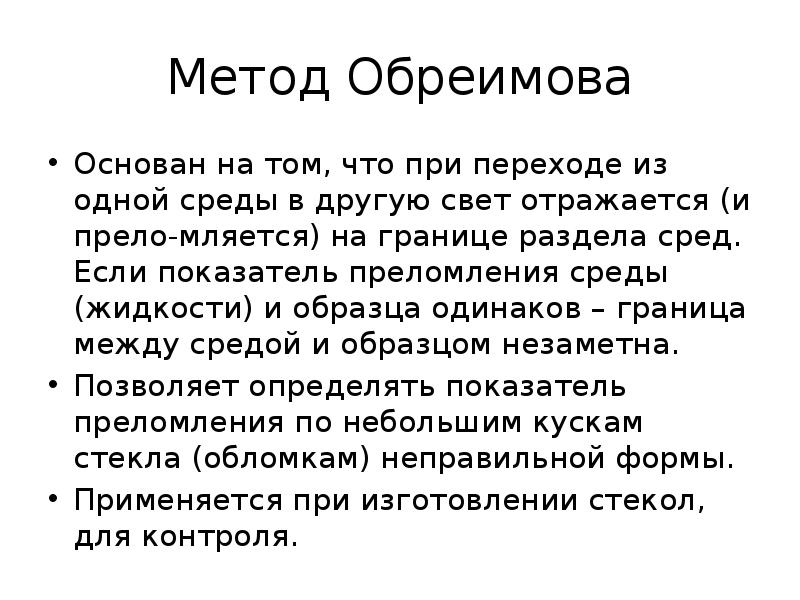

Метод Обреимова Основан на том, что при переходе из одной среды в другую свет отражается (и прело-мляется) на границе раздела сред. Если показатель преломления среды (жидкости) и образца одинаков – граница между средой и образцом незаметна. Позволяет определять показатель преломления по небольшим кускам стекла (обломкам) неправильной формы. Применяется при изготовлении стекол, для контроля.

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Измерение показателя преломления на интерферометре В одном плече – эталон (или ничего) и оптический клин, в другом плече измеряемый образец и второй оптический клин Клин изменяет разность хода лучей на значение, пропорциональное перемещению клина 1) без образца добиваются нулевой разности хода (настройка на «равномерное поле») 2) вводят образец и клиньями добиваются той же картины 3) по градуировке клиньев определяют разность хода, а по ней и толщине образца – показатель преломления Применяется для сравнения двух образцов или для измерения показателя преломления газов. Источник излучения – гелий-неоновый лазер (0,6328 мкм)

Слайд 22

Описание слайда:

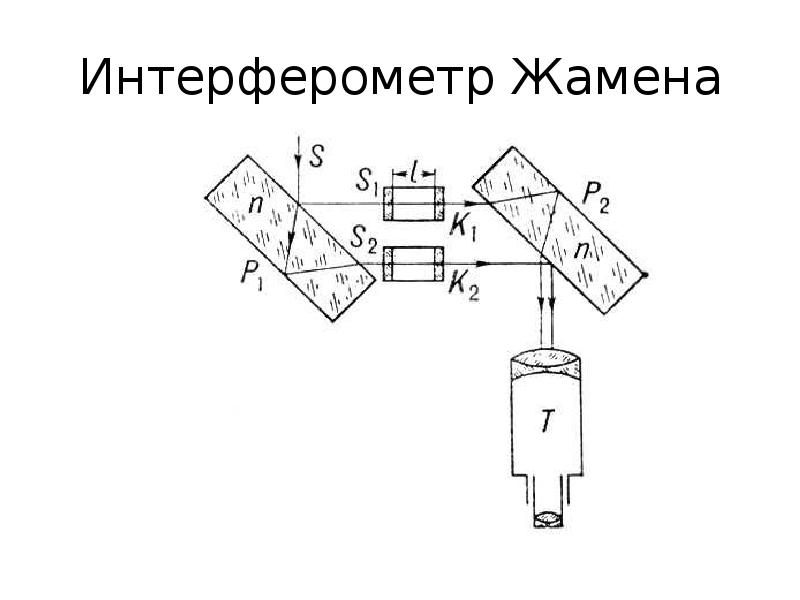

Интерферометр Жамена

Слайд 23

Описание слайда:

Интерферометр Релея

Слайд 24

Описание слайда:

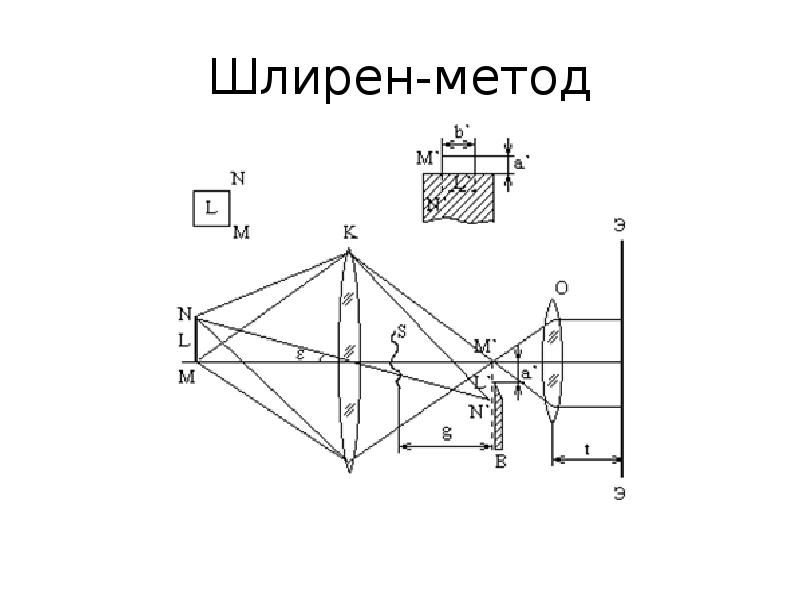

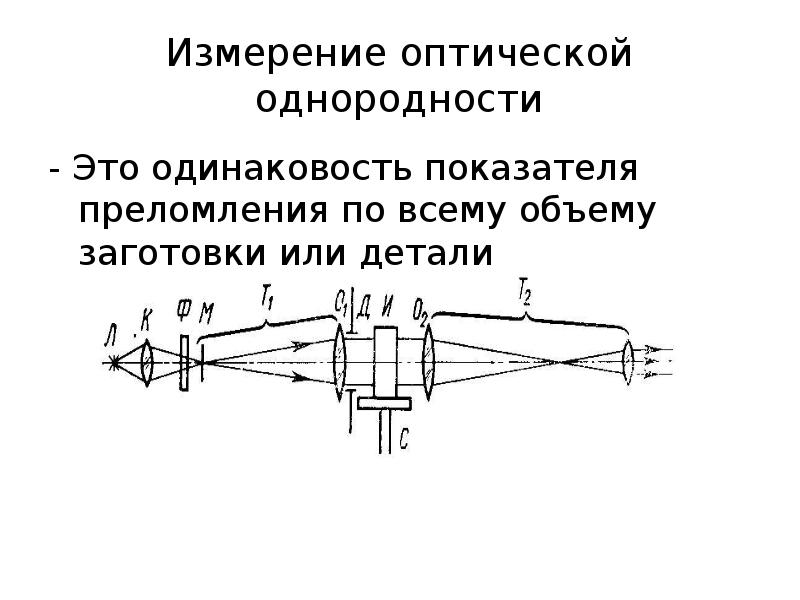

Шлирен-метод

Слайд 25

Описание слайда:

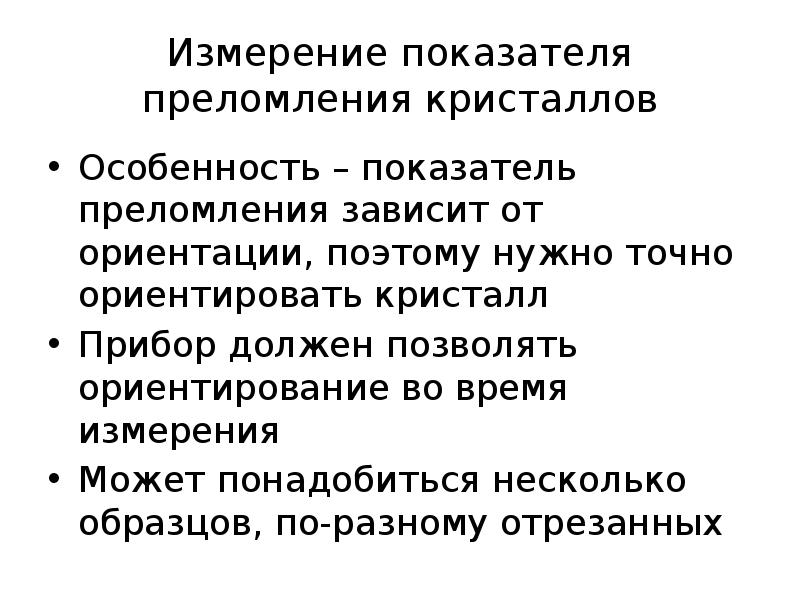

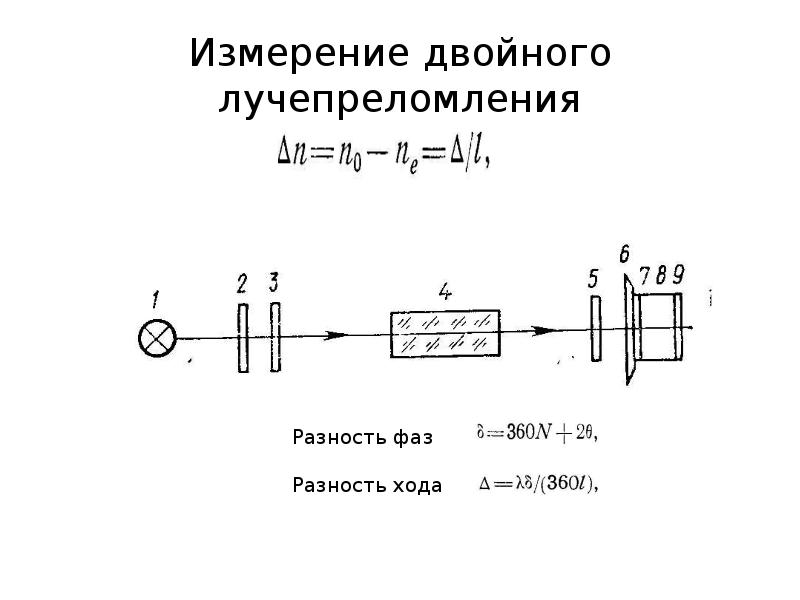

Измерение показателя преломления кристаллов Особенность – показатель преломления зависит от ориентации, поэтому нужно точно ориентировать кристалл Прибор должен позволять ориентирование во время измерения Может понадобиться несколько образцов, по-разному отрезанных

Слайд 26

Описание слайда:

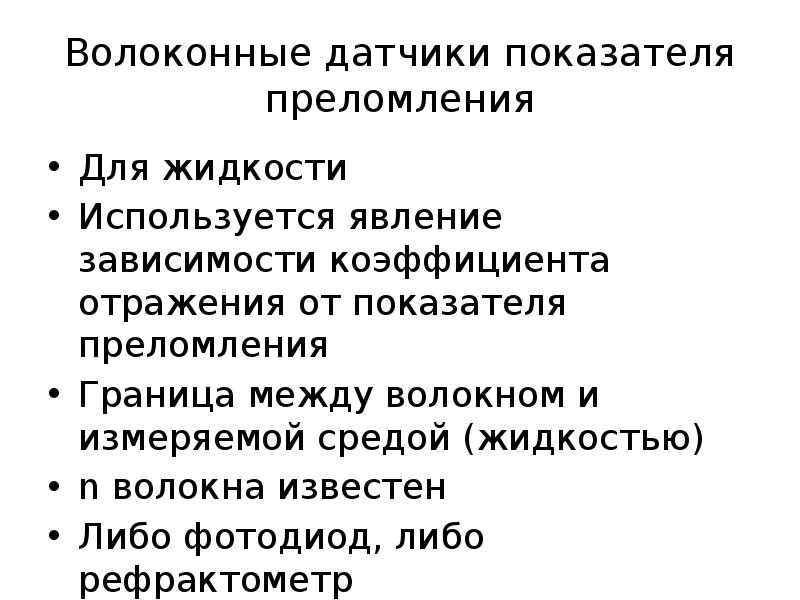

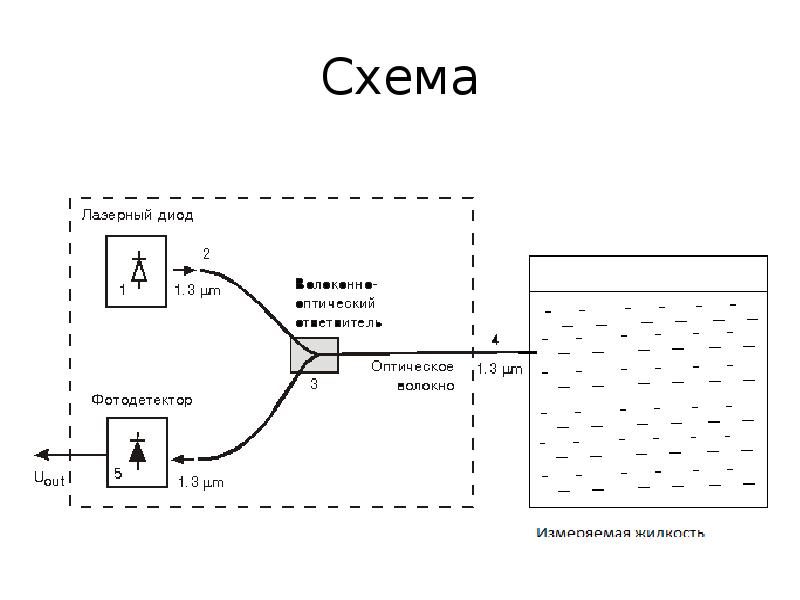

Волоконные датчики показателя преломления Для жидкости Используется явление зависимости коэффициента отражения от показателя преломления Граница между волокном и измеряемой средой (жидкостью) n волокна известен Либо фотодиод, либо рефрактометр
