Слайд 1

Описание слайда:

Лекция 8 Оптические измерения

Слайд 2

Описание слайда:

Темы лекции Измерение углов призм и клиньев на гониометре и оптической скамье. Измерение погрешностей прямоугольных призм с помощью автоколлиматора. Интерференционные методы измерения угла клина

Слайд 3

Описание слайда:

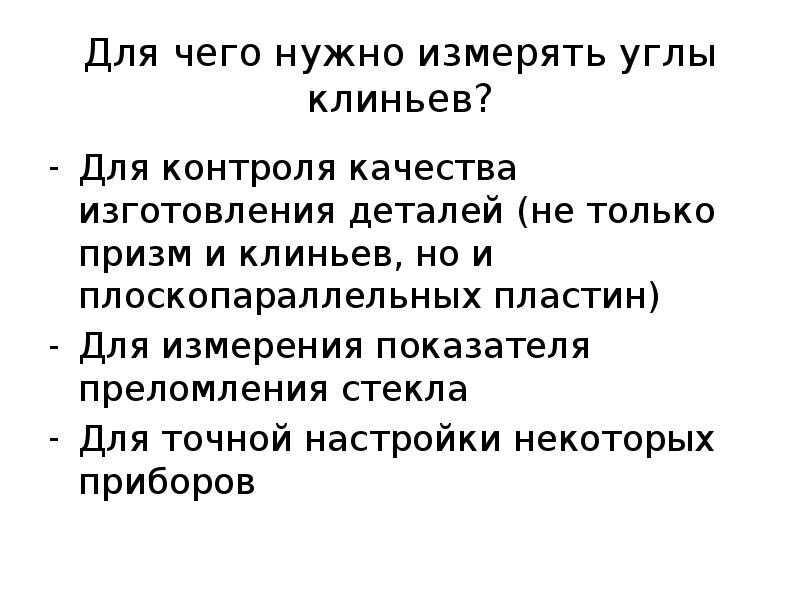

Для чего нужно измерять углы клиньев? Для контроля качества изготовления деталей (не только призм и клиньев, но и плоскопараллельных пластин) Для измерения показателя преломления стекла Для точной настройки некоторых приборов

Слайд 4

Описание слайда:

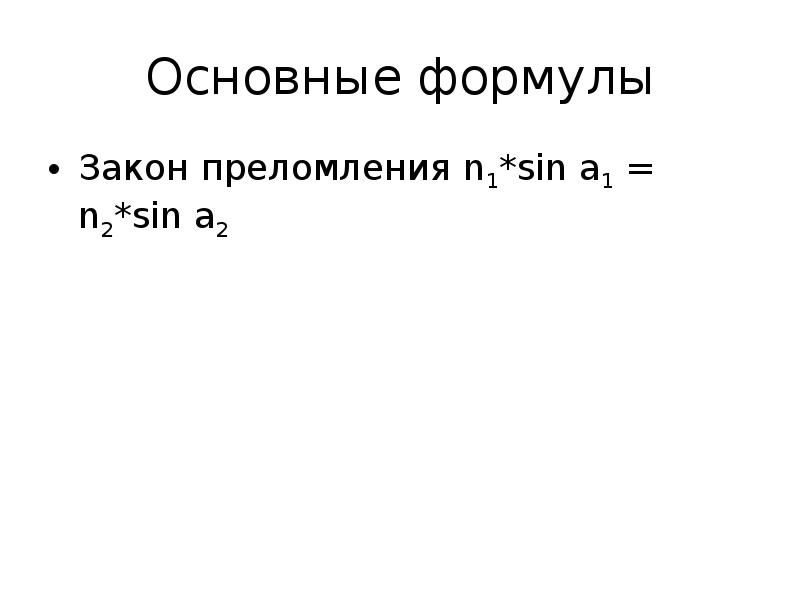

Основные формулы Закон преломления n1*sin a1 = n2*sin a2

Слайд 5

Описание слайда:

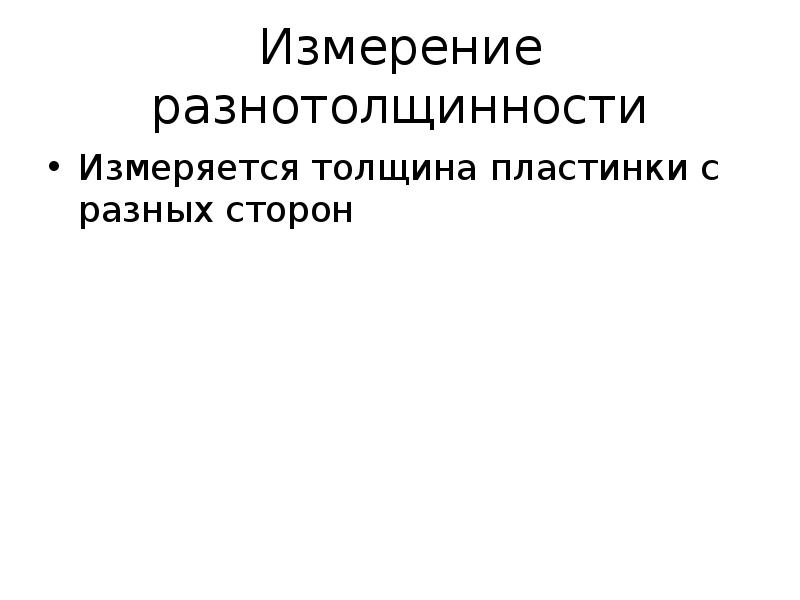

Измерение разнотолщинности Измеряется толщина пластинки с разных сторон

Слайд 6

Описание слайда:

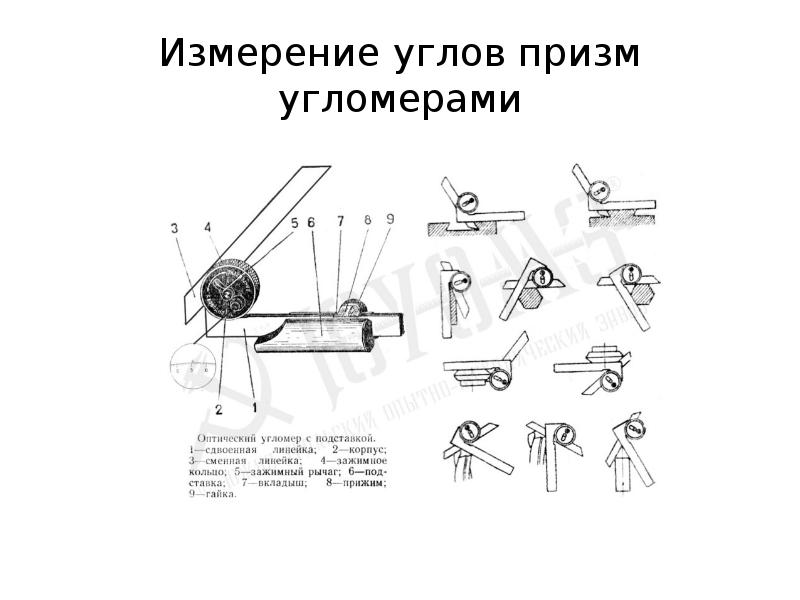

Измерение углов призм угломерами

Слайд 7

Описание слайда:

Измерение углов призм угломерами

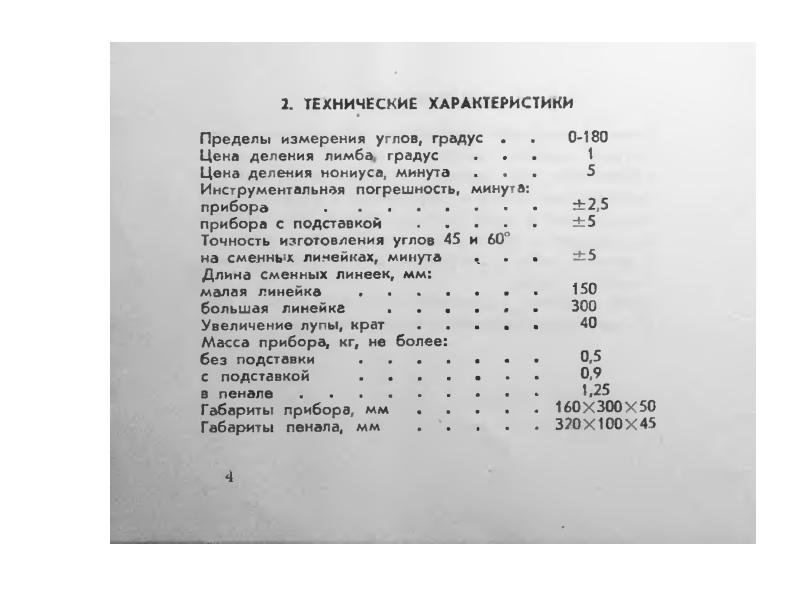

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

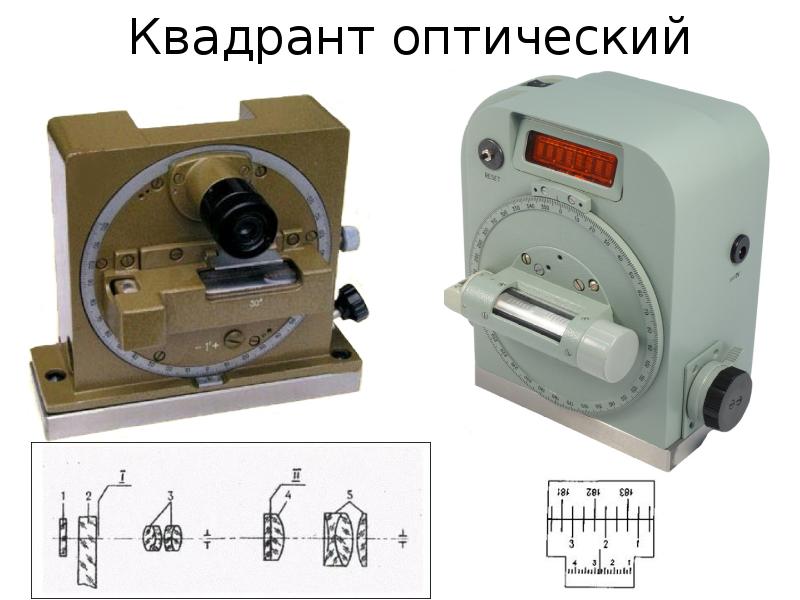

Квадрант оптический

Слайд 10

Описание слайда:

Часовой индикатор

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

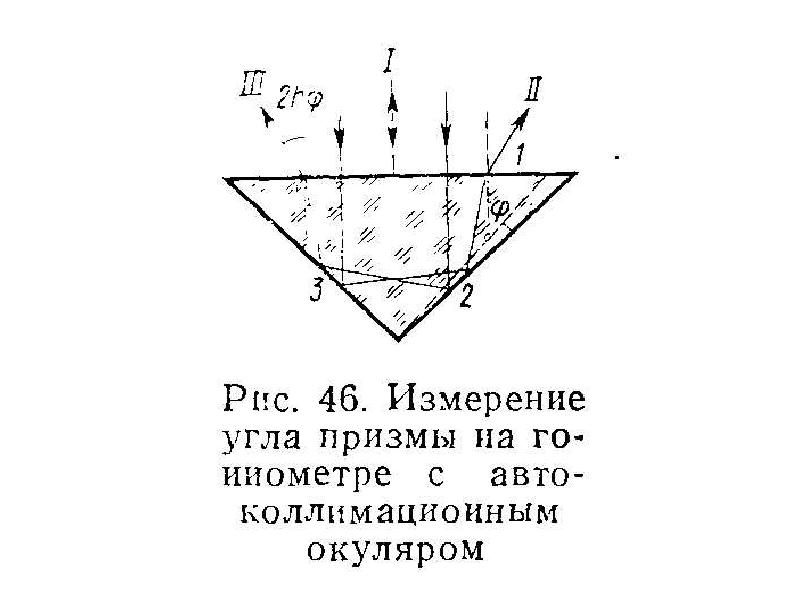

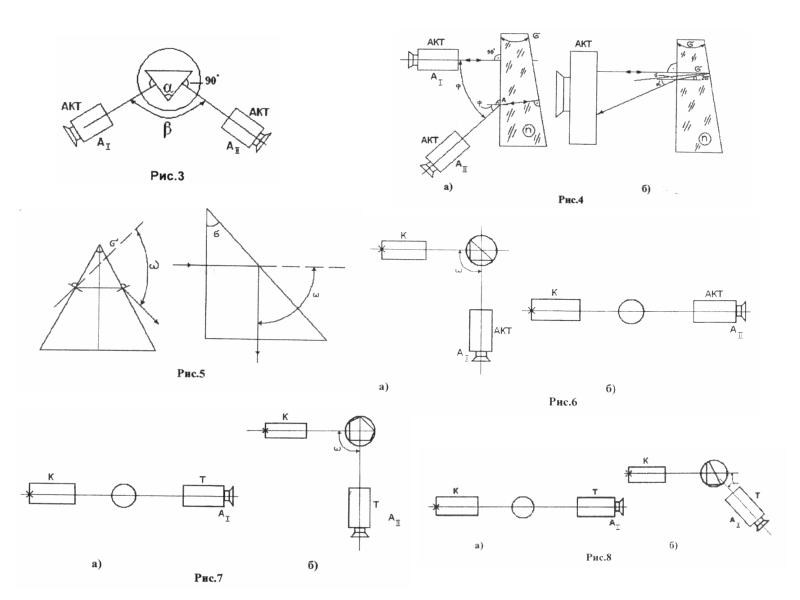

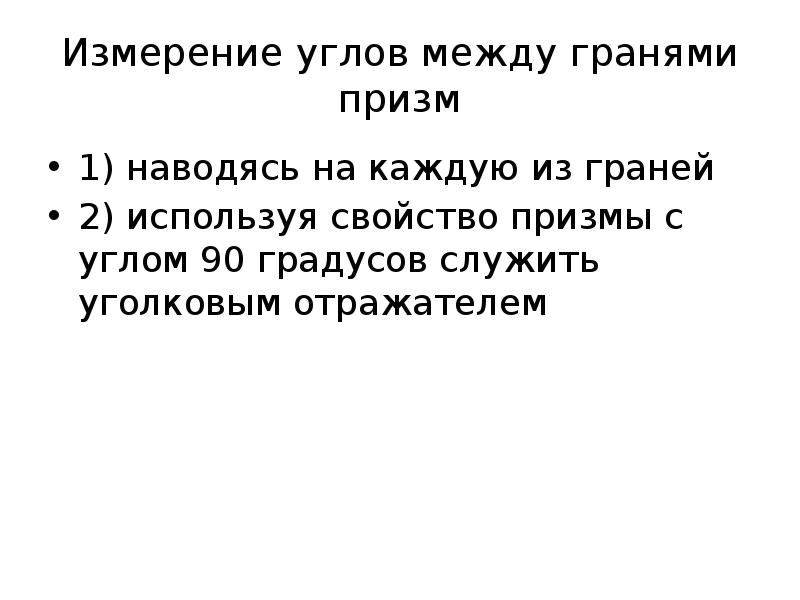

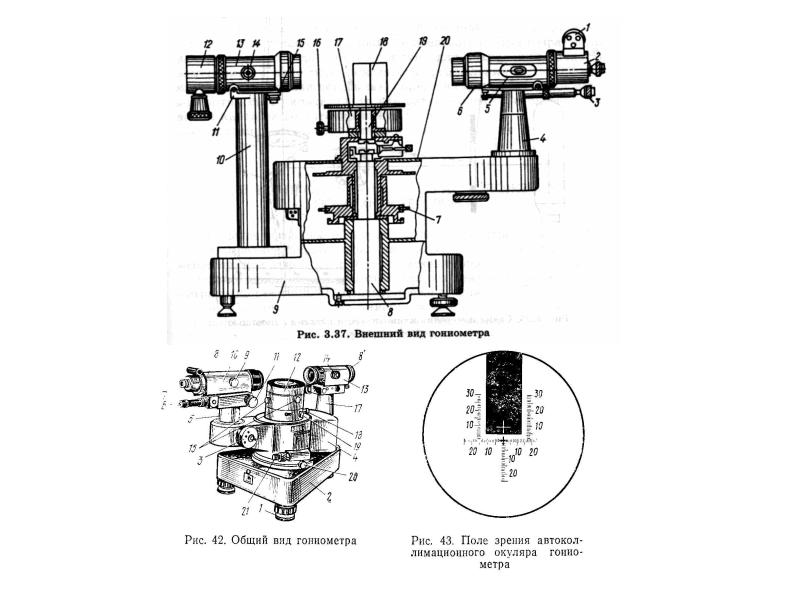

Измерение углов между гранями призм 1) наводясь на каждую из граней 2) используя свойство призмы с углом 90 градусов служить уголковым отражателем

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

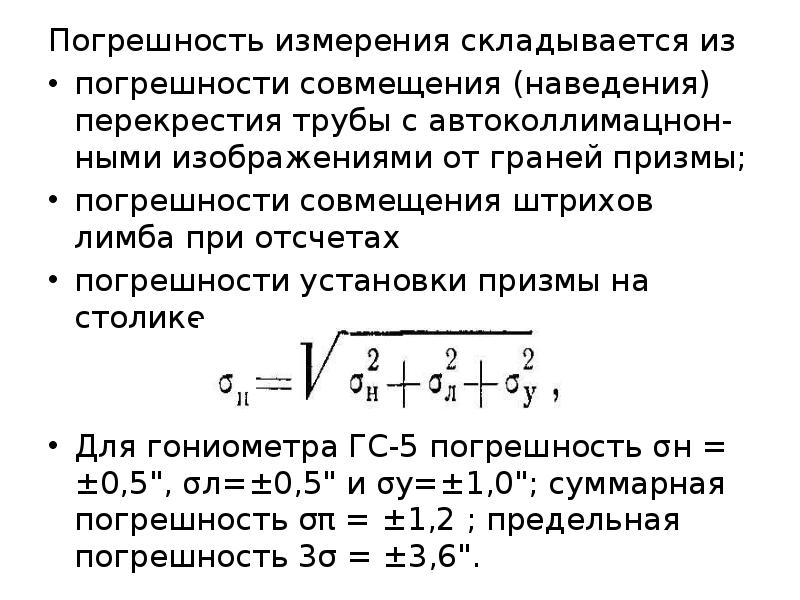

Погрешность измерения складывается из Погрешность измерения складывается из погрешности совмещения (наведения) перекрестия трубы с автоколлимацнон-ными изображениями от граней призмы; погрешности совмещения штрихов лимба при отсчетах погрешности установки призмы на столике. Для гониометра ГС-5 погрешность σн = ±0,5", σл=±0,5" и σу=±1,0"; суммарная погрешность σπ = ±1,2 ; предельная погрешность 3σ = ±3,6".

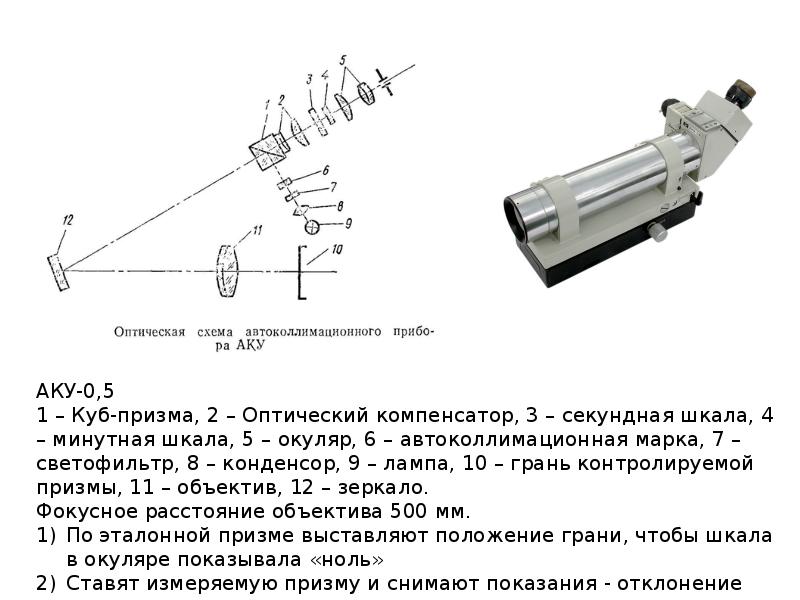

Слайд 17

Описание слайда:

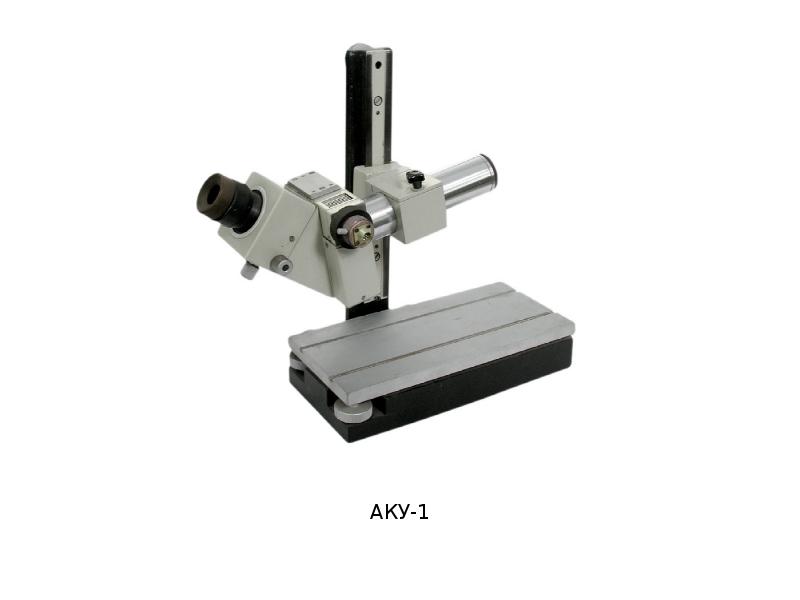

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

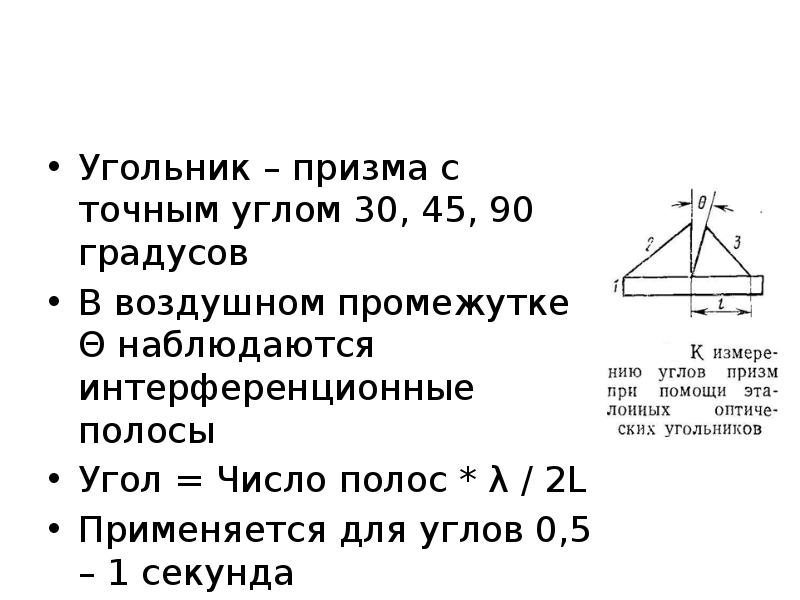

Угольник – призма с точным углом 30, 45, 90 градусов В воздушном промежутке Θ наблюдаются интерференционные полосы Угол = Число полос * λ / 2L Применяется для углов 0,5 – 1 секунда

Слайд 20

Описание слайда:

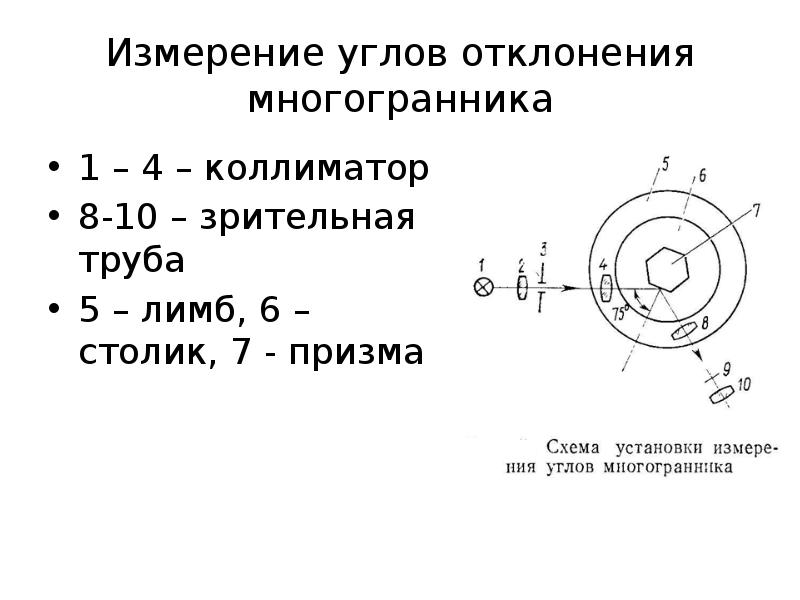

Измерение углов отклонения многогранника 1 – 4 – коллиматор 8-10 – зрительная труба 5 – лимб, 6 – столик, 7 - призма

Слайд 21

Описание слайда:

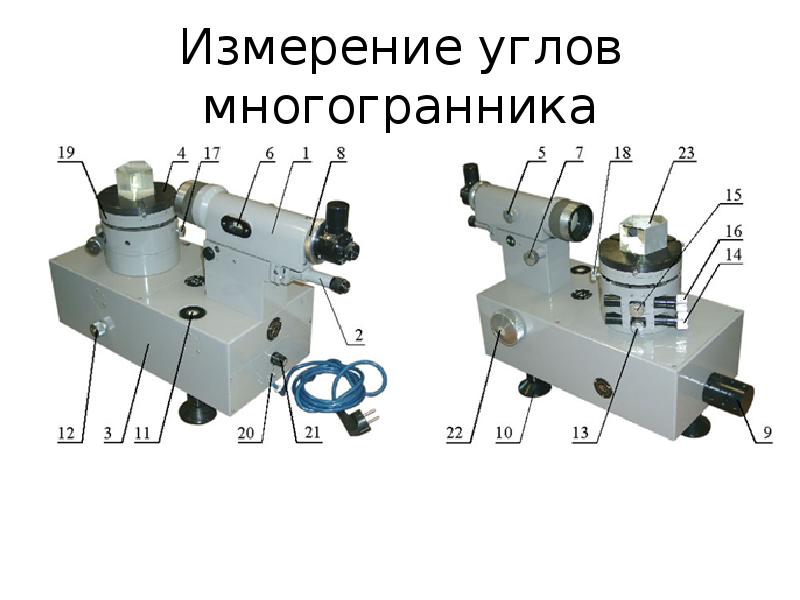

Измерение углов многогранника

Слайд 22

Описание слайда:

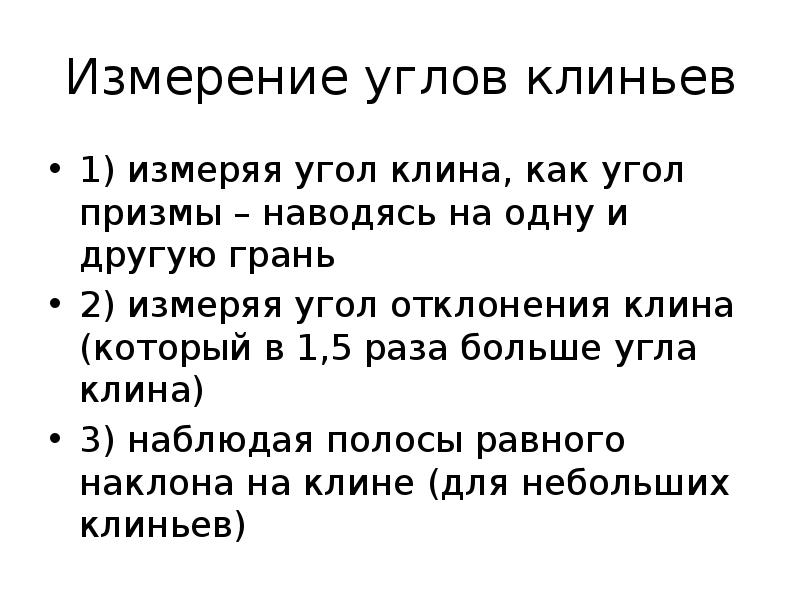

Измерение углов клиньев 1) измеряя угол клина, как угол призмы – наводясь на одну и другую грань 2) измеряя угол отклонения клина (который в 1,5 раза больше угла клина) 3) наблюдая полосы равного наклона на клине (для небольших клиньев)

Слайд 23

Описание слайда:

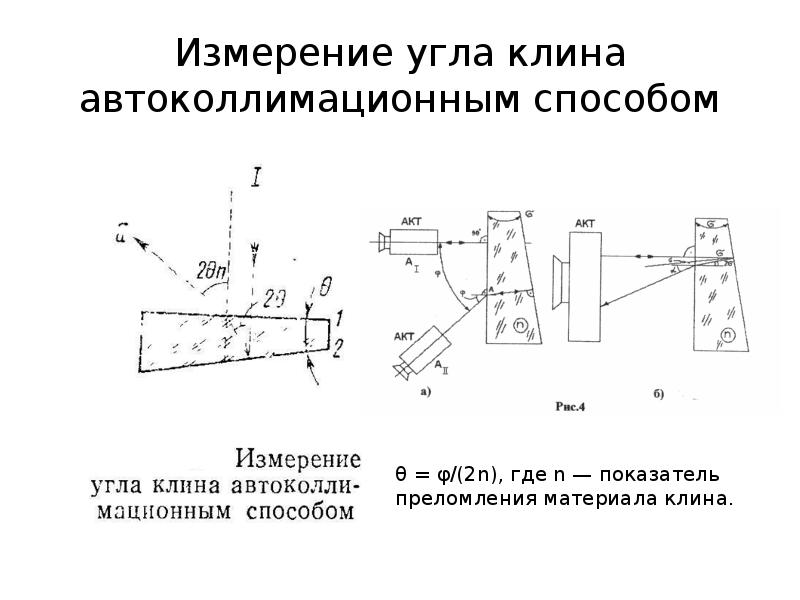

Измерение угла клина автоколлимационным способом

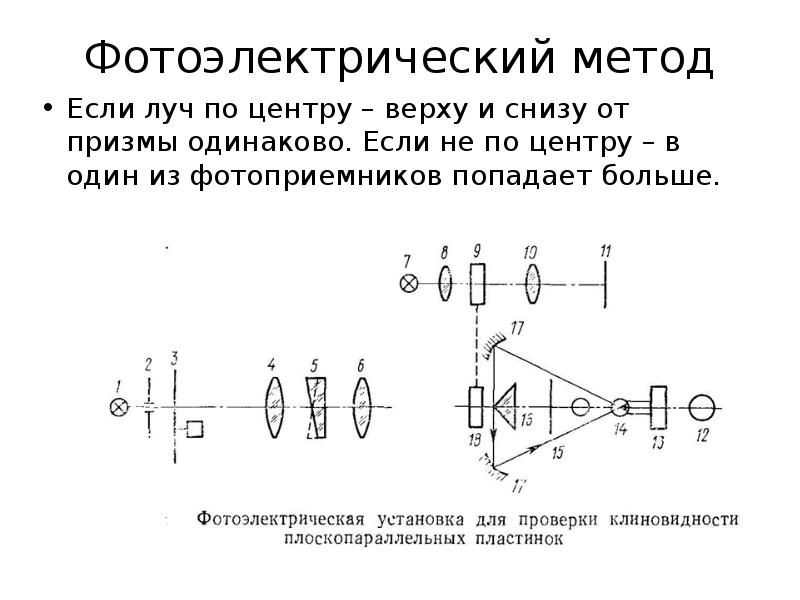

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

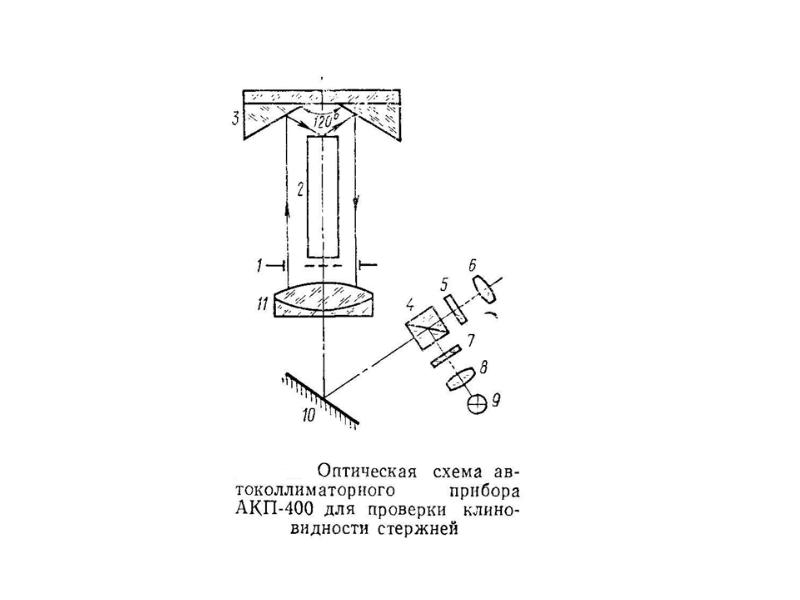

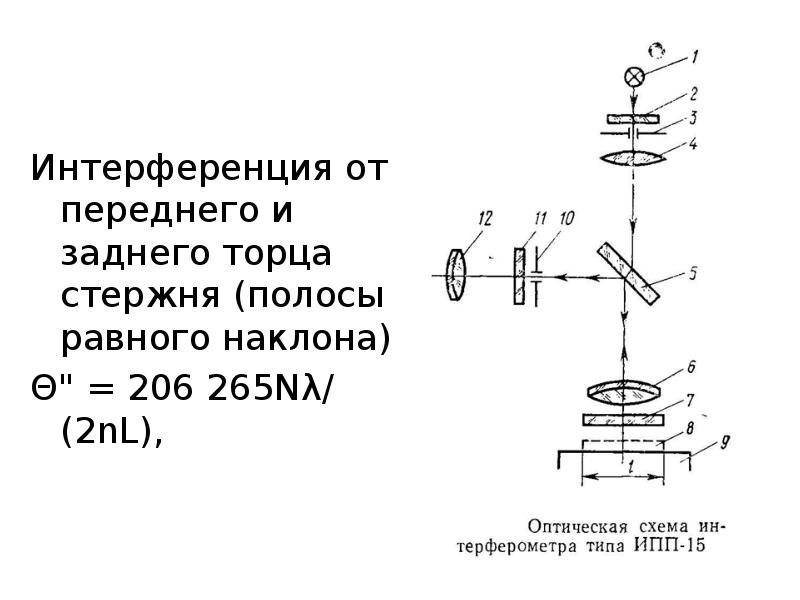

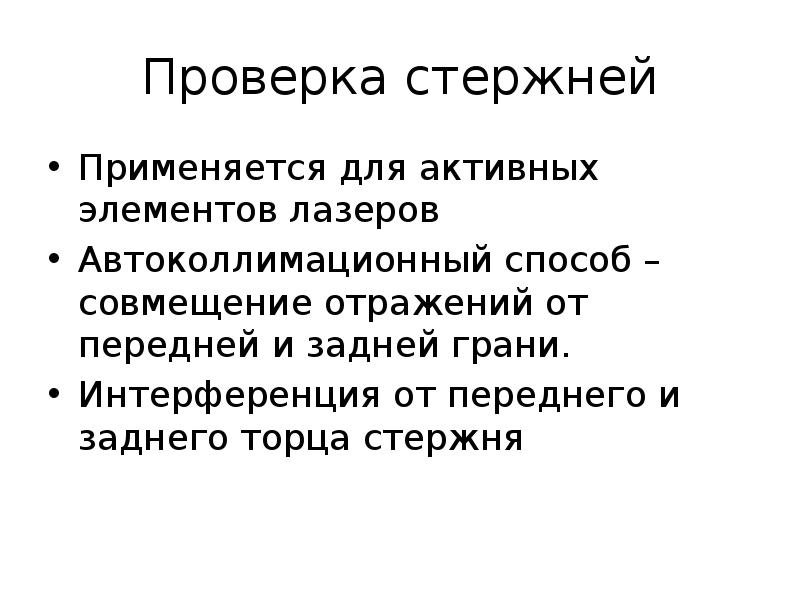

Проверка стержней Применяется для активных элементов лазеров Автоколлимационный способ – совмещение отражений от передней и задней грани. Интерференция от переднего и заднего торца стержня
